活塞故障现象及原因分析

柴油机活塞故障案例柴油机活塞故障是指柴油机活塞在工作过程中出现的异常情况，这种故障会影响柴油机的正常运转并导致性能下降。

下面列举了十个柴油机活塞故障案例。

1. 活塞磨损：柴油机活塞在工作过程中，由于润滑不良或使用时间过长等原因，活塞与缸套之间的摩擦增大，导致活塞磨损严重，出现磨损痕迹和麻点，进而影响密封性能和运动精度。

2. 活塞烧蚀：柴油机活塞在工作过程中，由于高温和高压力的作用，活塞表面可能出现烧蚀现象，表现为活塞头部和缸套之间出现烧蚀斑点，严重时可能导致活塞卡死或无法正常运动。

3. 活塞断裂：柴油机活塞由于负荷过大或设计缺陷等原因，可能发生断裂现象，这会导致活塞无法正常工作，并且可能引起其他部件的损坏，进而导致发动机停机。

4. 活塞环磨损：柴油机活塞环在工作过程中，由于摩擦和磨损，可能出现磨损或者断裂，这会导致活塞环无法正常密封，进而影响柴油机的压缩效果和燃烧效率。

5. 活塞卡死：柴油机活塞在工作过程中，由于润滑不良或杂质进入导致活塞与缸套之间卡死，这会导致活塞无法正常工作，进而引起柴油机的停机。

6. 活塞敲击：柴油机活塞在工作过程中，由于设计缺陷或负荷过大等原因，可能导致活塞与缸套之间产生敲击声，这会导致活塞的工作不稳定，进而影响柴油机的正常运转。

7. 活塞密封不良：柴油机活塞在工作过程中，由于活塞环磨损或活塞与缸套之间的间隙过大等原因，会导致活塞密封不良，这会导致燃烧室压力下降，进而影响柴油机的动力输出。

8. 活塞积碳：柴油机活塞在工作过程中，由于燃烧不完全或机油进入燃烧室等原因，活塞表面可能会积碳，这会导致活塞重量增加和热传导不良，进而影响柴油机的燃烧效率和动力输出。

9. 活塞冷却不良：柴油机活塞在工作过程中，由于冷却系统故障或冷却液不足等原因，活塞的冷却效果不良，这会导致活塞温度过高，进而影响活塞的工作性能和寿命。

10. 活塞膨胀不均匀：柴油机活塞在工作过程中，由于温度变化或材料问题等原因，活塞可能会出现膨胀不均匀的情况，导致活塞与缸套之间的间隙变大或变小，进而影响活塞的工作稳定性和密封性能。

燃油发动机活塞烧蚀熔顶、断裂的原因介绍发动机活塞烧顶大多发生在活塞顶部和第一、二道活塞环槽处，损坏形式主要有顶面熔洞、穿孔、麻坑和顶部周围处的键槽状缺口、塌陷。

活塞烧顶将导致高温燃气窜入曲轴箱、加速润滑的氧化变质、汽缸密封性变差、压缩比下降、燃油燃烧过程变坏、发动机的动力性和经济性下降；严重时活塞开裂破碎，损坏缸套、连杆、曲轴、机体等零部件。

导致活塞烧顶或断裂的原因大致有以下几点：1、有可能因为高温。

这是较为常见的。

平时少水渗水的状况下仍然运行发动机，而造成高温状态下将活塞烧毁或是断裂。

2、缺乏润滑的后果。

由于车主的拖延或是疏忽，机油未及时更换、更换劣质机油、更换不合标号机油、发动机渗油……等多种现象，导致摩擦、磨损过度，温度也随之升高等多种情况下造成活塞断裂。

3、机油冷却喷嘴堵塞。

有些大功率发动机机体上设有机油冷却喷嘴，通过向活塞内腔喷射机油以帮助冷却散热。

如果机油冷却喷嘴堵塞，活塞就会积热升温，也易导致活塞烧顶。

4、人工装配的原因。

如活塞与气缸间隙过小，装配不合理；螺丝松动，如连杆(瓦)机构松动；或因疏忽而造成的缸壁有异物或杂质。

5、活塞环开口较小、活塞环断裂在先，也有可能造成活塞断裂这种故障。

6、活塞顶部积炭严重。

活塞顶部的积炭使活塞顶局部散热不良，过热并产生高温，当局部高温超过材料的熔点时，就会将活塞顶部烧熔形成熔洞。

7、活塞环胶结或断裂。

活塞环胶结或断裂会导致活塞环不能与缸壁紧密贴合，活塞顶的热量不能及时传走，同时还会引导高温气体下窜，结果使活塞顶及活塞环槽部位因过热而烧蚀。

8、机体内部散热油孔堵塞、或因机件对缸壁的过渡磨损、磨损不均匀侧偏向往复动作也是造成活塞断裂故障的可能原因。

9、供油不均。

柴油机各缸供油量和供油时间如果不均匀，将会使部分汽缸燃烧过程恶化，形成积炭或严重后燃，柴油燃烧的热量不能用来作功，而使部分汽缸内的活塞顶温度过高，导致材料热疲劳而烧熔。

10、喷油嘴工作不良。

当喷油嘴出现滴油、二次喷射、雾化不良等情况时，活塞顶积油处局部温度过高，热应力增大，以致烧蚀。

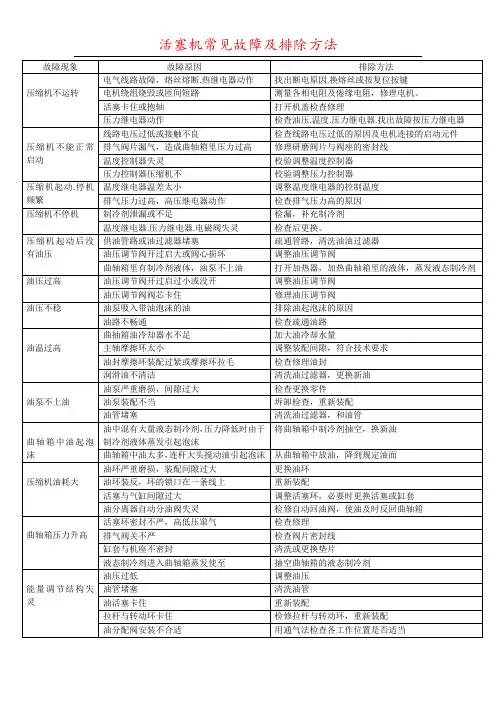

活塞式压缩机故障分析及处理措施活塞式压缩机是一种常见的工业设备，广泛应用于空气压缩、冷冻干燥、制冷和空调等领域。

在使用过程中，活塞式压缩机也会出现各种故障，影响设备的正常运行。

对活塞式压缩机的故障进行分析并采取相应的处理措施就显得尤为重要。

一、活塞式压缩机故障分析1. 压缩机无法启动活塞式压缩机无法启动可能是由于电源故障、电机故障、控制电路故障等原因导致。

首先需要检查电源是否正常，然后检查电机和控制电路是否受损，有无线路短路或断路等问题。

2. 压缩机启动后运转不正常当活塞式压缩机启动后发现运转不正常时，可能是由于压缩机内部零部件故障、润滑不良、气体过载等原因引起。

需要检查压缩机内部零部件的磨损情况，并对润滑系统进行维护和清洁，同时要检查气体过载情况，如有需要则适当调整。

3. 压缩机产生异常噪音活塞式压缩机在使用过程中如果产生异常噪音，可能是由于活塞故障、轴承损坏、润滑不足等原因引起。

需要检查活塞的密封性和磨损情况，以及轴承的状况，同时对润滑系统进行及时维护。

4. 压缩机出现漏气现象如果活塞式压缩机出现漏气现象，可能是由于密封件损坏、密封不良等原因导致。

需要检查压缩机的密封件是否完好，如有损坏则需要及时更换，保证密封性能。

5. 压缩机排气温度过高当活塞式压缩机排气温度过高时，可能是由于冷却系统故障、过载运转等原因引起。

需要检查冷却系统的工作情况，并对活塞式压缩机的运转负荷进行调整。

以上仅是活塞式压缩机可能出现的一些常见故障及分析，针对不同的故障情况，需要采取相应的处理措施进行维修和保养。

1. 电源故障处理当活塞式压缩机无法启动时，首先要检查电源线路是否正常，电压是否稳定，以及保险丝是否熔断等情况。

如果发现电源故障，应及时排除故障，保证电源供应的正常运转。

2. 润滑系统维护对于活塞式压缩机润滑不良、造成异常噪音或活塞故障的情况，需要及时对润滑系统进行维护和清洁，并根据压缩机的运行时间进行适当的润滑油更换和加注，保证系统的正常润滑。

发动机活塞损坏的原因发动机是汽车的核心部件之一，而活塞则是发动机中最为重要的零件之一。

活塞在发动机运转过程中起到了关键作用，它的损坏往往会导致发动机无法正常工作。

那么，究竟是什么原因导致发动机活塞损坏呢？1. 高温磨损：发动机在工作时由于高温环境下不断的摩擦，活塞与活塞环、缸套之间的摩擦力会导致活塞表面产生磨损。

长时间的高温磨损会导致活塞出现磨损痕迹，甚至出现裂纹、脱落等现象，从而影响发动机的正常运转。

2. 油泵故障：发动机的油泵起到给活塞提供润滑油的作用，如果油泵出现故障导致润滑油供应不足，活塞与缸套之间的摩擦会增大，进而导致活塞表面磨损加剧，甚至出现卡死的情况。

3. 过热：发动机长时间高速运转或者处于高温环境下，会导致发动机过热。

过热会使活塞膨胀过大，与缸套之间的间隙变小，从而增加了活塞与缸套之间的摩擦力，导致活塞表面磨损严重。

4. 进气系统故障：发动机的进气系统是保证燃烧室内燃烧正常的重要部分。

如果进气系统出现故障，如进气阀不密封、进气管堵塞等，会导致燃烧室内的燃烧不充分，从而产生过多的燃烧产物。

这些燃烧产物会污染活塞表面，导致活塞磨损加剧，甚至造成活塞卡死。

5. 燃油问题：燃油的质量和油品的选择也会影响到发动机活塞的损坏情况。

如果使用劣质燃油，其中的杂质会对活塞表面造成腐蚀和磨损。

同时，选择不合适的油品也会导致活塞与缸套之间的摩擦增大，造成活塞表面的磨损。

6. 润滑油不足：发动机正常运转时需要充足的润滑油来减少活塞与缸套之间的摩擦。

如果润滑油不足，活塞与缸套之间的摩擦会增大，从而导致活塞表面的磨损加剧。

7. 过度负荷运转：如果驾驶员长时间在高速公路上以高速行驶或者经常超载行驶，会导致发动机过度负荷运转。

过度负荷运转会使活塞受到更大的力量作用，从而增加了活塞表面的磨损。

发动机活塞损坏的原因主要包括高温磨损、油泵故障、过热、进气系统故障、燃油问题、润滑油不足以及过度负荷运转等。

为了保证发动机活塞的正常工作，我们应该定期检查和更换润滑油，合理选择燃油和油品，注意发动机的冷却和维护，避免过度负荷运转，以及定期检查和维修发动机的进气系统。

汽车发动机活塞常见故障及其原因分析摘要：随着社会经济的快速增长和人们生活水平的不断提高，汽车的普及范围越来越广，越来越的用户都有了属于自己的私家车。

但是，随着汽车的不断出现，一些汽车故障和问题也随之产生，例如常见的问题有汽车漏油、照明系统出现故障、汽车发动机活塞粉碎、磨碎等，总之出现的情况较多。

本文就汽车发动机活塞常出现的问题展开论述，并对相应的原因进行分析。

关键词：汽车发动机；活塞；常见故障；原因分析汽车发动机活塞是发动机中的一个重要零件，和它一同组成活塞组的还有活塞环、活塞销等部件，并且组合之后与汽缸盖形成燃烧室，总而言之，是汽车使用过程中必不可少的重要部件。

活塞通常是圆柱形体，根据汽车内部的不同要求有着不同的功能，针对常出现的活塞问题分析，大致有两个原因，一方面是活塞粉碎，另一方面就是活塞磨损。

1 活塞粉碎1.1常见现象活塞粉碎是发动机常出现的问题，活塞它相当于一个设备的开关，是这一系统的重要部件，而当活塞粉碎时，通常活塞缸中会出现一些碎片，或大或小。

这些碎片掉落进活塞缸中，是我们肉眼可见的，较容易处理的。

还有一些，是我们很难进行处理的，它们可能是一块小小的碎片，然后卡在缸孔或者掉落在一些配件的底部，不仅不易被发现和找到，还很难人工清理出来，需要动用一些高精度的仪器，耗费着较大的物力、财力。

汽车一定要定期进行清理和维护，因为有一些由于车主平时不予重视，发动后汽车会有较大的声响，随后发动机会愈加强烈，出现震动的情况。

通常这种时候汽车发动机会对车主和乘坐的有着较大的影响，危害他们的生命、财产安全，还有一种情况出现，会造成发动机熄火、停止运作，对汽车内部造成很大的损伤。

无论是哪种，都不利于车主的人身安全和财产安全。

1.2原因分析就多起汽车发动机活塞出现问题的案例进行分析，发现引起这一故障的通常是外部原因，细分又有两类原因。

一种是有一些非零部件的异物进入到了活塞运行的通道，两种物体进行摩擦，循环往复造成了活塞受到阻力难以运转，最终粉碎。

活塞的常见故障
活塞的常见故障及其处理方法如下：

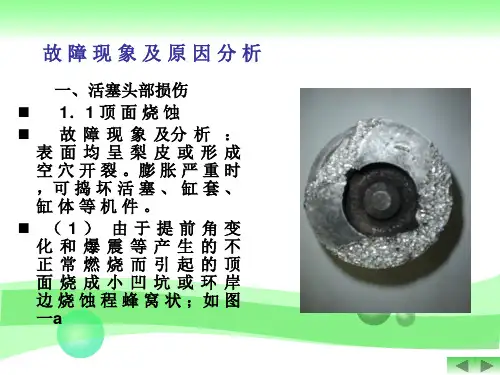

1.活塞顶面烧蚀，活塞的烧蚀出现在活塞顶部。

轻者有疏松凹坑，重者有局部烧熔现象。

活塞顶部烧蚀的原因主要是燃烧不正常，导致顶部受热过多，或者活塞环卡死断了，然后在重负荷下运行烧坏了顶部。

活塞需要更换；
2.活塞顶面出现裂纹。

一般活塞顶面的裂纹方向与活塞销孔的轴线方向垂直，主要是热应力引起的疲劳裂纹。

原因：发动机过载，导致活塞过度变形，导致活塞顶面疲劳开裂；注意发动机的使用；
3.活塞环槽的侧壁磨损。

当活塞上下运动时，活塞环会随着气缸的变形而径向膨胀和收缩。

特别是第一环槽处温度高，受到燃气和油楔的冲击，使环在环槽内摩擦振动，造成磨损；需要更换优质机油；
4.活塞环结焦，卡在环槽里。

活塞环的结焦是由润滑油的氧化沉积或环在槽中失去运动自由度引起的。

这种毛病危害极大。

主要原因：柴油机长期过热或过载，导致润滑油中有胶质，活塞环和气缸热变形严重；润滑油污染严重，润滑油质量差；曲轴箱通风装置工作不良，造成气缸负压过大或气密性差，导致窜油。

因
此，必须使用合格的机油来防止柴油机过热。

导读8DK28柴油机广泛用于船舶主机、辅机、负荷电站，单机功率为2500 kW/750 ( r .min-¹ ) 。

但是在运行过程中，频繁出现活塞碎裂、裂纹现象，造成了严重的经济损失和名誉损失，我们就该型机活塞碎裂、缸套异常磨损故障的现象产生原因具体分析，并给出相应的对策。

一、事故的现象描述首例事故出现在天津福盛9号9000t散货船上。

2005年1月25日，当该船行驶到距厦门港3海里时，船员发现8DKM-28柴油机第8缸检查孔盖被击穿1个洞。

轮机长下令停机检查，发现第8缸活塞碎裂、表面异常磨损;活塞销异常磨损;曲柄销轴承上有许多铁末;滑油滤器也有铁末存在。

该船从交船到出现时仅仅运行了1700多个小时。

在随后的3年时间里又先后有180件出现此类情况，造成直接经济损失近200万元。

二、故障原因分析为了查明事故真相，避免此类故障的再次发生，本公司服务人员于2005年1月27日对该台柴油机所有活塞、连杆、缸套、主轴承、连杆轴承、活塞销都进行了全面检查，发现1~8缸活塞都有不同程度的裂纹。

其中第8缸活塞在活塞销座全部碎裂;对曲柄销轴瓦拆卸检查，发现轴瓦上有金属末,滤器滤芯上也有大量金属末出现，活塞销、活塞环有积碳并且出现异常磨损。

经分析，活塞出现裂纹、碎裂、活塞销异常磨损原因如下。

1、滑油品质不良统计发现，凡是出现此类事故的船的滑油品质均未达到规定要求，铝、钒等杂质严重超标。

铝、钒等杂质颗粒进入曲柄销衬套与活塞销之间的间隙中，在外力作用下，最终导致轴活塞销衬套、活塞销异常磨损。

2、活塞结构不合理，制造质量不合格a.自8DKM-28柴油机交货运行以来，共有180多件活塞出现裂纹或碎裂现象，由断裂及出现裂纹情况观察，均出现在活塞销座弹性支撑部位。

该部位理论壁厚较薄，只有3.5 mm;铸造后毛坯壁厚不均匀，经解剖发现最薄处只有3 mm左右，在侧推力作用下导致活塞出现裂纹或断裂。

这是活塞碎裂的原因之一。

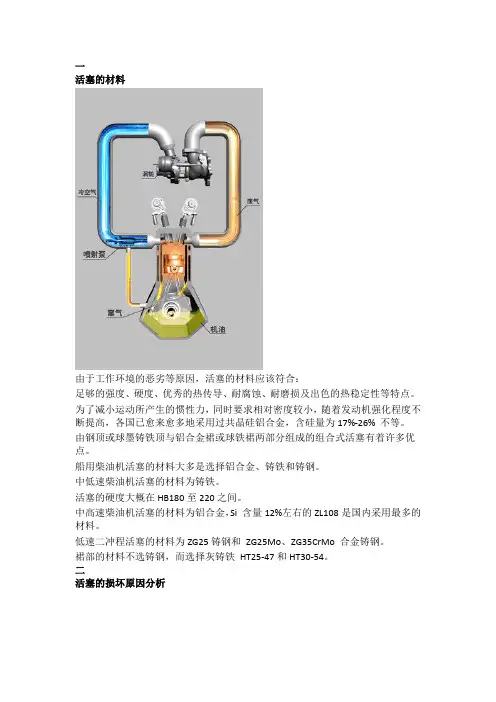

一活塞的材料由于工作环境的恶劣等原因，活塞的材料应该符合：足够的强度、硬度、优秀的热传导、耐腐蚀、耐磨损及出色的热稳定性等特点。

为了减小运动所产生的惯性力，同时要求相对密度较小，随着发动机强化程度不断提高，各国已愈来愈多地采用过共晶硅铝合金，含硅量为17%-26% 不等。

由钢顶或球墨铸铁顶与铝合金裙或球铁裙两部分组成的组合式活塞有着许多优点。

船用柴油机活塞的材料大多是选择铝合金、铸铁和铸钢。

中低速柴油机活塞的材料为铸铁。

活塞的硬度大概在HB180至220之间。

中高速柴油机活塞的材料为铝合金，Si 含量12%左右的ZL108是国内采用最多的材料。

低速二冲程活塞的材料为ZG25铸钢和ZG25Mo、ZG35CrMo 合金铸钢。

裙部的材料不选铸钢，而选择灰铸铁HT25-47和HT30-54。

二活塞的损坏原因分析在船用低速二冲程主机工作时，活塞与汽缸盖、气缸套组成燃烧室，直接受到高温、高压燃气和往复惯性力的作用，所以活塞承受很高的热应力与机械应力。

由于发动机的工作原理导致的活塞常处于高温、高压和高速的工作环境内。

活塞顶部的燃烧室是活塞工作环境最恶劣的地方，由于不正常工作，例如爆燃、燃烧不充分，容易导致活塞顶部发生损坏。

活塞在超负荷工作时进行无数次的往复运动，极易产生金属疲劳，导致活塞发生形变和裂纹。

1.活塞顶部损坏原因分析(1)活塞顶部烧蚀损坏的情况活塞顶部发生烧蚀现象，会有薄层发生脱落，导致顶部厚度变小，强度降低，形状发生改变，以至于对活塞柴油机的正常运转产生影响。

(2)活塞顶部的烧蚀损坏分析在船用低速二冲程主机工作时，活塞承受很高的热应力与机械应力。

活塞在往复运动中承受着摩擦与撞击，在润滑不良时更为严重。

在内燃机工作过程中，燃烧室内与活塞顶面直接接触的燃气，最高温度达到2000℃左右，循环平均温度也在800℃左右，使活塞承受很大的热负荷。

柴油机活塞顶部烧蚀损坏较为常见，因为柴油机活塞头部与柴油燃烧时直接接触，极易产生热腐蚀，尤其当船舶发生颠簸、柴油机不能正常工作时。

柴油机活塞易产生的故障部位、现象及原因活塞在长期的使用过程中，裙部易出现严重磨损、局部烧损与断裂、表面拉伤等，环槽平面易出现严重磨损。

(1)活塞产生严重磨损故障的现象及原因当活塞产生严重磨损后，气缸的密封性就会变差，缸压明显下降，同时润滑油也有可能窜入燃烧室内，造成润滑油消耗增加，排气冒蓝烟的故障现象。

在侧向力的作用下，活塞在运动中还会出现敲缸现象。

活塞发生严重磨损一般是由于活塞与气缸套内壁之间润滑恶化或活塞安装位置不正确造成的。

(2)活塞烧损或断裂故障的现象及原因活塞烧损或断裂的故障一般发生在活塞燃烧室喉口和气门凹坑棱缘等尖角部位，以及预燃室喷孔火焰冲击的区域。

活塞断裂一般发生在活塞顶部及活塞销座孔处。

当活塞受到过高热应力和较大冲击负荷时，活塞就会在上述部位出现烧损或开裂现象。

活塞发生断裂后，柴油机转速会明显下降，曲轴箱通气孔处会排出大量浓烟。

活塞发生烧损与断裂的主要原因如下:①柴油机经常处于超负荷工作状态下，活塞顶部的热负荷和燃气推力过大。

②柴油机在运行中冷却液温度过高或冷却液过少，致使柴油机燃烧室组件过热。

③活塞与气缸壁之间的配合间隙过小，当活塞在工作中受热膨胀后，卡住缸套而将活塞拉断。

④气门落入气缸内，引起顶缸事故。

⑤柴油机喷油泵各缸供油量严重不均匀，造成个别缸内供应量过大，造成热负荷超过活塞材料所允许的极限温度。

(3)活塞擦伤故障的现象及原因活塞擦伤后，表面会出现深浅不同的轴向沟纹，这种故障一般是由于润滑油过脏或装配时零件清洗不干净而造成的。

(4)活塞环槽平面磨损的故障及原因活塞在使用中磨损最严重的位置是活塞环槽平面，这是因为气缸内高压燃气的冲击，使活塞环对活塞环槽的单位压力很高，同时在活塞往复运动中，活塞环对环槽的冲击也很大，而且活塞的工作温度很高。

在整个活塞环中，最上面一道的活塞环所受的燃气压力最大，承受的温度也最高，所以最上面一道的环槽磨损最严重，其他几道环槽由上至下磨损依次减轻。

气体发动机活塞熔顶原因气体发动机活塞熔顶是指活塞顶部因过热而融化或变形的现象。

活塞熔顶通常是气体发动机运行过程中的一个严重故障，它可能导致发动机损坏或失效。

以下是一些可能导致气体发动机活塞熔顶的原因：1. 缸内温度过高：气体发动机在运行过程中，由于燃烧室内温度过高，活塞顶部可能会受到过高的温度冲击。

这种情况通常发生在点火系统故障、燃烧室冷却不良或供油系统问题等情况下。

2. 燃烧室积炭：如果燃烧室内存在过多的积炭，它可能会导致热点形成，进而导致活塞顶部温度过高。

积炭通常是由于燃油质量不佳、点火系统故障或燃烧室冷却不良等原因引起的。

3. 缸压过高：过高的缸压可能会导致活塞顶部受到过大的压力，从而使其变形或融化。

缸压过高可能是由于发动机进气系统堵塞、爆震或点火系统故障等原因引起的。

4. 燃油质量问题：使用质量不佳的燃油可能导致活塞顶部的温度升高。

低质量的燃油可能会引起不完全燃烧，产生过多的热量，从而导致活塞顶部温度超过其承受能力。

5. 润滑油不足或污染：活塞在运动过程中需要充分的润滑来减少摩擦和热量的产生。

如果发动机的润滑系统存在问题，如润滑油不足或受到污染，活塞顶部可能会过热并导致熔顶。

6. 冷却系统故障：发动机的冷却系统起到降低发动机温度的重要作用。

如果冷却系统存在故障，如冷却液泄漏或循环不畅，活塞顶部的温度可能会升高，导致熔顶现象。

7. 过高的转速：过高的发动机转速可能导致活塞顶部温度升高。

高转速会增加燃烧室内的热量产生，使活塞顶部无法有效散热，从而导致熔顶问题。

总结起来，气体发动机活塞熔顶的原因可以归结为缸内温度过高、燃烧室积炭、缸压过高、燃油质量问题、润滑油不足或污染、冷却系统故障以及过高的转速等。

为了防止活塞熔顶问题的发生，需要定期检查和维护发动机的点火系统、燃油系统、润滑系统和冷却系统，并使用高质量的燃油和润滑油。

此外，合理控制发动机的负载和转速，以避免活塞顶部温谢谢你对气体发动机活塞熔顶问题的关注。

发动机活塞断裂的原因发动机活塞是车辆发动机中的重要部件，它能够将燃烧室产生的压力转换成机械能，进而推动汽车的运动。

但是，在使用过程中，有时候车主会遇到发动机活塞断裂的情况，这不仅会对车辆造成损害，还会对驾驶员的安全造成威胁。

那么，发动机活塞断裂的原因是什么呢？下面就分步骤进行介绍。

步骤一：操作不当一些驾驶员在操作车辆时不按照规范操作或者逆向行驶，这样就会对发动机活塞产生极大的损害。

例如，急踩油门或者急刹车、大功率下坡行驶等都会对发动机活塞造成损害，进而导致发动机活塞断裂。

步骤二：维修不当车主如果对发动机活塞的维修保养不当，也会产生发动机活塞断裂的风险。

例如，重新加装其他品牌发动机配件、忽略更换老化部件等。

这些操作都会对发动机活塞产生损害，从而加速发动机活塞的老化和断裂。

步骤三：环境污染环境污染也会对发动机活塞的使用寿命和健康状态造成威胁。

例如，车辆行驶过程中吸入过多的粉尘、污染物等，这些东西会对发动机活塞产生腐蚀、损坏等现象，因此也会影响到车辆的发动机使用寿命，发动机活塞断裂的概率也会增加。

步骤四：材料质量发动机活塞材质质量问题也是导致发动机活塞断裂的原因之一。

不同的发动机活塞材质，在硬度、韧性、延展性等方面都存在不同的差异。

因此，使用质量较差的发动机活塞，就会出现活塞内裂、活塞断裂等现象，这些都会导致车辆的使用寿命缩短，并给车主带来巨大的安全隐患。

综上所述，发动机活塞的断裂是不容忽视的，这不仅会影响车辆性能，还会对驾驶员的生命安全带来威胁。

车主在日常使用车辆时，要注意以下几点：首先是按照规范操作车辆，避免快速加速或者急剎车等操作。

其次，定期对车辆进行检查，及时更换老化部件。

最后，选择优质的发动机活塞材料，避免出现发动机活塞材质质量问题。

只有这样，才能让车辆的使用寿命更长，并减少发动机活塞断裂的风险。

活塞环断环的原因
活塞环断环是指活塞环在使用过程中出现断裂或破损的现象。

活塞环是发动机中重要的密封元件之一，它的主要作用是封闭燃烧室，防止燃气泄漏，并传导热量。

活塞环断环可能导致发动机失去压缩，进而影响发动机的正常工作。

活塞环断环的原因有多种，下面将从活塞环材料、设计、制造和使用等方面进行解析。

活塞环材料的选择和质量直接影响到活塞环的使用寿命和稳定性。

活塞环通常使用高强度的铸铁材料制成，但如果材料的质量不合格或含有杂质，就容易导致活塞环的断裂。

此外，活塞环的表面硬度也是影响其耐磨性和抗疲劳性能的重要因素，如果硬度不足或不均匀，就会增加活塞环的疲劳断裂风险。

活塞环的设计和制造也会影响到其断裂的风险。

活塞环通常由两个或三个环组成，它们之间存在一定的配合间隙，以便在工作过程中适应活塞和气缸的热胀冷缩。

然而，如果活塞环的配合间隙设计不合理或制造精度不高，就容易导致活塞环断裂。

此外，活塞环的形状和截面结构也会影响其在工作过程中的应力分布和承载能力，如果设计不合理，也容易导致活塞环断裂。

活塞环的使用条件和工作环境也会对其断裂风险产生影响。

活塞环在工作过程中要承受高温、高压和高速的冲击，如果润滑不良或冷
却不足，就容易导致活塞环过热和变形，进而引发断裂。

活塞环断环的原因主要包括活塞环材料质量、设计制造和使用条件等方面。

为了减少活塞环断环的风险，需要选择合适的材料，优化设计和制造工艺，并保证发动机的正常工作条件。

另外，在使用过程中，定期检查和维护活塞环的状况，保证润滑和冷却系统的正常运行，也是预防活塞环断裂的重要措施。
