【CN109810415A】一种以季戊四醇改性三聚氰胺甲醛树脂焦磷酸哌嗪复合物为成炭剂的膨胀型阻燃剂

格式：pdf
大小：402.05 KB
文档页数：7

下载文档原格式

/ 7

三聚氰胺改性聚氨基环三磷腈的合成及其对环氧树脂的阻燃作用研究中期报告

三聚氰胺改性聚氨基环三磷腈的合成及其对环氧树脂的阻燃作用研究中期报告中期报告一、研究背景和意义环氧树脂是一种具有广泛应用前景的高分子材料，然而其低阻燃性质限制了其在高温环境下的使用。

因此，提高环氧树脂的阻燃性能是目前研究的重点之一。

其中，三聚氰胺改性聚氨基环三磷腈作为一种重要的阻燃剂已经引起了广泛关注。

二、研究内容本研究旨在合成三聚氰胺改性聚氨基环三磷腈，并探究其对环氧树脂的阻燃作用机理。

本次中期报告主要介绍了以下内容：1. 合成三聚氰胺改性聚氨基环三磷腈首先合成了聚环三磷腈（PPT）作为前驱体，再通过改性反应得到了三聚氰胺改性聚氨基环三磷腈（MPP）。

采用傅里叶变换红外光谱（FTIR）和核磁共振氢谱（1H NMR）对样品进行了表征。

2. 测试三聚氰胺改性聚氨基环三磷腈的热稳定性能利用热重分析仪（TGA）测试了MPP的热稳定性能。

结果表明，MPP的耐高温性能较好，能够在300℃以上的温度下稳定分解，同时其初始热分解温度（T5）为350℃左右，符合环氧树脂的使用要求。

3. 研究三聚氰胺改性聚氨基环三磷腈对环氧树脂的阻燃作用将不同质量含量的MPP与环氧树脂进行混合，并利用极限氧指数（LOI）和热重分析（TGA）等测试手段对样品的阻燃性能进行了评估。

结果表明，MPP能够显著提高环氧树脂的阻燃性能，且随着MPP质量含量的增加，样品的LOI值逐渐提高，热稳定性能也逐渐提高。

三、下一步工作计划1. 优化三聚氰胺改性聚氨基环三磷腈的合成工艺，提高产率和纯度；2. 探究三聚氰胺改性聚氨基环三磷腈的阻燃机理，深入理解其在环氧树脂中的作用；3. 进一步评估三聚氰胺改性聚氨基环三磷腈与环氧树脂的相容性及其对物理性能的影响。

一种高固含三聚氰胺甲醛基树脂的制备方法[发明专利]

(10)申请公布号 (43)申请公布日 2014.03.19C N 103641970A (21)申请号 201310649229.3(22)申请日 2013.12.04C08G 12/32(2006.01)(71)申请人中国林业科学研究院林产化学工业研究所地址210042 江苏省南京市锁金五村16号(72)发明人王基夫金铁玲王春鹏储富祥(74)专利代理机构南京瑞弘专利商标事务所(普通合伙) 32249代理人冯慧(54)发明名称一种高固含三聚氰胺甲醛基树脂的制备方法(57)摘要本发明公开了一种高固含三聚氰胺甲醛基树脂的制备方法，通过以乙醇为溶剂，采用多聚甲醛和三聚氰胺直接反应，采用小分子多元醇真空置换乙醇的方法，直接制备出高固含三聚氰胺甲醛基树脂。

制备方法包括以下步骤：第一步，以乙醇为溶剂，在碱性条件下，将多聚甲醛进行解聚和溶解；第二步，加入三聚氰胺，并在碱性条件下进行反应；第三步，真空去除乙醇同时加入小分子多元醇，实现溶剂的置换；第四步，调节溶液体系到酸性，进行缩合和醚化；第五步，调节溶液体系到碱性，并结束反应。

该树脂可作为制备阻燃型聚醚多元醇起始剂和聚氨酯发泡材料阻燃助剂，在建筑、家具、汽车等阻燃发泡材料方面具有很好的应用前景。

(51)Int.Cl.权利要求书1页说明书6页附图1页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页说明书6页附图1页(10)申请公布号CN 103641970 A1/1页1.一种高固含三聚氰胺甲醛基树脂的制备方法，其特征在于，步骤为：第一步，以乙醇为溶剂，在碱性条件下，将多聚甲醛进行解聚和溶解；第二步，加入三聚氰胺，控制温度80℃～90℃，并在碱性条件下反应，待三聚氰胺溶解后，继续反应10～180min ；第三步，真空条件下去除乙醇，同时加入小分子多元醇，进行溶剂的置换；第四步，调节溶液pH 值至酸性，进行缩合和醚化反应10～30min ；第五步，调节溶液体系到碱性，并结束反应。

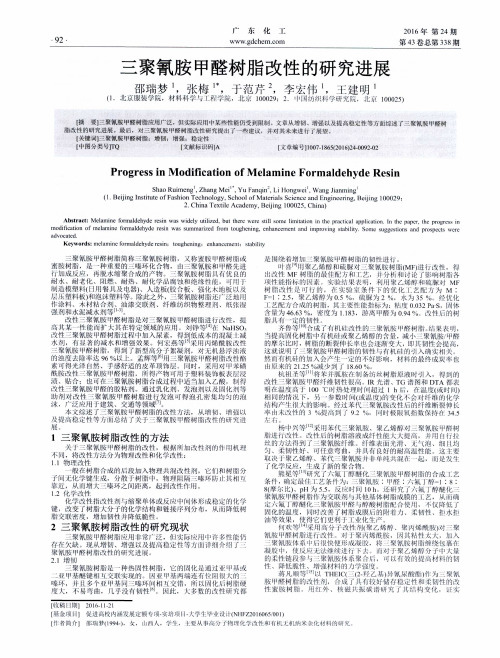

三聚氰胺甲醛树脂改性的研究进展

Ａｂｓｔｒａｃｔ：Ｍｅｌａｍｉｎｅｆｏｒｍａｌｄｅｈｙｄｅｒｅｓｉｎｖｃａｓｗｉｄｅｌｙｕｔｉｌｉｚｅｄ，ｂｕｔｔｈｅｒｅｗｅｒｅｓｔｉｌｌｓｏｎｉｃｌｉｍｉｔａｔｉｏｎｉｎｔｈｅｐｌ ‘ ａｃｔｉｃａｌａｐｐｌｉｃａｔｉｏｎＩｎｔｈｅｐａｐｅｒ，ｔｈｅｐｒｏｇｒｅｓｓｉｎｍｏｄｉｉｆｃａｔｉｏｎｏｆｍｅｌａｍｉｎｅｆｏｎｎａｌｄｅｈｙｄｅｒｅｓｉｎｗａｓｓｕｍｍａｒｉｚｅｄ｜￣０Ｉｌｌｔｏｕｇｈｅｎｉｎｇｅｎｈａｎｃｅｌｎｅｎｔａｎｄｉｍｐｒｏｖｉｎｇｓｔａｂｉｌｉｔｙ．Ｓｏｍｅｓｕｇｇｅｓｔｉｏｎｓａｎｄｐｌｏｓｐｅｃｔｓｗｅｒｅａｄｖｏｃａｔｅｄ
广
９２
东化
工
２０１６年第２４期第４３卷总第３３８期
ｗｗｗ．ｇｄｃｈｅｍ．００１１１
三聚氰胺甲醛树脂改性的研究进展
邵瑞梦，张梅，于范芹２，李宏伟，王建明
（１．北京服装学院，材料科学ｊｉ－￣ｌ）／７－＇Ｉ￣Ｚ，北京１０００２９：２．－Ｉ・ＩＪ４１＂￣ｉｔＸ￣：｝学肼？ｃ＇２Ｉ；Ｚ，儿１０００２５）

无机盐改性三聚氰胺甲醛树脂的合成及应用

无机盐改性三聚氰胺甲醛树脂的合成及应用李一泽;杨路明;王成钰;郭虎祥;查瑞涛【摘要】在三聚氰胺甲醛树脂阳离子化的合成过程中,探讨了单独添加过硫酸铵以及同时添加过硫酸铵和亚硫酸氢钠2种方式对其改性的效果.单独添加过硫酸铵改性时,在n(三聚氰胺)∶n(甲醛)∶n(甲醇)∶n(过硫酸铵)=100∶330∶450∶1的最佳物质的量比条件下,阳离子化三聚氰胺甲醛树脂较未改性三聚氰胺甲醛树脂可使纸张湿抗张强度提高14.7％;同时添加过硫酸铵和亚硫酸氢钠改性时,在n(三聚氰胺)∶n(甲醛)∶n(甲醇)∶n(过硫酸铵)∶n(亚硫酸氢钠)=100∶330∶450∶2∶0.9的最佳物质的量比条件下,阳离子化三聚氰胺甲醛树脂较未改性三聚氰胺甲醛树脂可使纸张湿抗张强度提高13.6％,即单独添加过硫酸铵效果优于同时添加过硫酸铵和亚硫酸氢钠.【期刊名称】《中国造纸学报》【年(卷),期】2015(000)003【总页数】6页(P10-15)【关键词】三聚氰胺甲醛树脂;湿抗张强度;过硫酸铵;亚硫酸氢钠【作者】李一泽;杨路明;王成钰;郭虎祥;查瑞涛【作者单位】天津科技大学材料与化学工程学院,天津市制浆造纸重点实验室,天津,300457;天津科技大学材料与化学工程学院,天津市制浆造纸重点实验室,天津,300457;天津科技大学材料与化学工程学院,天津市制浆造纸重点实验室,天津,300457;天津科技大学材料与化学工程学院,天津市制浆造纸重点实验室,天津,300457;天津科技大学材料与化学工程学院,天津市制浆造纸重点实验室,天津,300457;国家纳米科学中心,北京,100090【正文语种】中文【中图分类】TS727+.2纸张是由纤维相互交织连接而成的具有三维网状结构的物质。

水容易破坏纸张纤维之间的氢键而降低纤维之间的结合强度。

有些纸张需要特别强的抗水性和湿抗张强度,如育果袋纸、海图纸和壁纸等。

育果袋纸是在果实生长整个过程中提供保护的一种特种纸,必须具备较高的抗水性和湿抗张强度。

一种三聚氰胺甲醛树脂的改性方法[发明专利]

(10)申请公布号 (43)申请公布日 2013.09.25C N 103319673 A (21)申请号 201310208404.5(22)申请日 2013.05.30C08G 12/40(2006.01)(71)申请人山东圣泉化工股份有限公司地址250204 山东省济南市章丘市刁镇工业开发区(72)发明人江成真李枝芳张宝印隗骁健(74)专利代理机构北京路浩知识产权代理有限公司 11002代理人王朋飞(54)发明名称一种三聚氰胺甲醛树脂的改性方法(57)摘要本发明涉及一种三聚氰胺甲醛树脂的改性方法，将三聚氰胺、甲醛按照1：（1.5-3.5）比例投入反应釜，待三聚氰胺全部溶解后，加入改性剂、催化剂，再用pH 调节剂调节pH 至8.5-10.5，升温至60-90℃，恒温反应至树脂水混溶性达到5倍时，加入降醛剂，降温至30℃以下，得到高倍水混溶性三聚氰胺甲醛树脂。

本发明树脂应用领域广泛，可应用于任何水溶性树脂领域，包括木材胶黏剂、湿帘纸、岩棉、减水剂等。

(51)Int.Cl.权利要求书1页说明书7页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页说明书7页(10)申请公布号CN 103319673 A*CN103319673A*1/1页1.一种三聚氰胺甲醛树脂的改性方法，其特征在于，将三聚氰胺、甲醛按照1：（1.5-3.5）比例投入反应釜，待三聚氰胺全部溶解后，加入改性剂、催化剂，再用pH 调节剂调节pH 至8.5-10.5，升温至60-90℃，恒温反应至树脂水混溶性达到5倍时，加入降醛剂，降温至30℃以下，得到改性三聚氰胺甲醛树脂。

2.根据权利要求1所述的改性方法，其特征在于，所述改性剂为含羟基的芳香化合物。

3.根据权利要求1或2所述的改性方法，其特征在于，所述改性剂选自苯酚、间苯二酚、邻苯二酚、对苯二酚、间甲苯酚、对甲苯酚、邻甲苯酚、双酚A 中的一种或多种。

4.根据权利要求3所述的改性方法，其特征在于，所述改性剂质量为三聚氰胺总质量的10-60%。

一种改性三聚氰胺聚磷酸盐的制备方法[发明专利]

专利名称：一种改性三聚氰胺聚磷酸盐的制备方法
专利类型：发明专利
发明人：叶丹阳,上官绪水,金凤,闵学涛,殷建军,田志雄,孟喜,方兴,郭军
申请号：CN202010393980.1
申请日：20200511
公开号：CN111574751A
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本发明涉及一种三聚氰胺聚磷酸盐复合阻燃剂的制备方法，具体是一种包覆处理的耐水性三聚氰胺聚磷酸盐阻燃剂制备的新方法。

本发明的方法直接合成得到包覆改性的三聚氰胺聚磷酸盐，分别采用硅烷偶联剂和聚乙烯作为包覆材料进行分级包覆，效果更好，效率更高，使得阻燃剂产品混合更加均匀，提升了产品的阻燃效率，降低了阻燃剂的使用成本。

申请人：湖北航天化学技术研究所
地址：441003 湖北省襄阳市湖北襄阳156信箱
国籍：CN
代理机构：中国航天科技专利中心
代理人：张丽娜
更多信息请下载全文后查看。

改性三聚氰胺甲醛树脂增湿强剂的制备及其分析

表１不同改性剂对产品性能的影响
改性剂
固含量（％）稳定性（ｄ）湿／干（％）
未改性甲醇尿素尿醛预聚体
４２．５２３６．８１４６．３９５０．５１
＜２＞１８０＜６０＞１８０
１７．５０２３．４７２２．１６３０．１２
由表１可知：与未改性和其它改性剂改性的三聚氰胺甲醛树脂相比，用尿醛预聚体对三聚氰胺甲醛树脂进行改性，得到的树脂固含量高、稳定性好、对纸张的抗湿／干拉强度提高显著。这可能是因为，尿醛预聚体中含有杂环结构，在弱碱性条件下可以稳定存在，而在酸性条件下又可部分扩链并和纸纤维上的－ＯＨ、－ＣＯＯＨ等阴离子基团发生反应，使聚合物自身在纤维表面及聚合物和纤维之间形成水不溶性三维交联网络结构，从而增强纸张的强
化的ｐＨ＝９．０～１０．０比较合适［５］。为快，树脂的聚合度也随之增大，当反
了加强氨基树脂对纸张的增强效果，应温度过高时，缩聚反应速度太快，
必须使聚合物分子量相对适宜，采导致聚合度迅速增大，反应时间缩
取在弱酸性（ｐＨ＝６．０～７．０）条件下短，往往发生凝胶。相反，如果温度
低温反应的方法，可相对增大聚合过低，反应速度缓慢，聚合度过小，
关系见表２．ຫໍສະໝຸດ 当ｐＨ＝７．５～９．５时，温度控制在
表２羟甲基数对稳定性的影响
Ｆ／Ｍ（摩尔比）２：１２．５：１３：１３．５：１３．５：１
形成羟甲基数（个）１．９２．３１２．８５２．９５３．３２
溶解性
差差溶于水溶于水溶于水
稳定性（ｄ）
１／６１／２＞３０２０
１５
表３不同浆种对纸张性能的影响
浆种木浆草浆

三聚氰胺改性对木质素酚醛树脂胶合性能的影响

三聚氰胺改性对木质素酚醛树脂胶合性能的影响沈隽;何先楠;王国霖;陈宇【期刊名称】《中南林业科技大学学报》【年(卷),期】2024(44)1【摘要】【目的】通过三聚氰胺对木质素酚醛树脂(LPF)改性,提高LPF的胶合性能,降低固化温度,为人造板的绿色生产和节能降耗提供新思路。

【方法】对比三聚氰胺与(苯酚+木质素)、三聚氰胺/(苯酚+木质素)与甲醛不同摩尔比对三聚氰胺改性木质素酚醛树脂(MLPF)的性能影响,得到MLPF的最佳合成条件。

并与相同酚醛比和木质素取代率的酚醛树脂(PF)和LPF进行性能对比,利用FTIR和DSC对PF、LPF和MLPF的结构和固化温度进行比较分析。

【结果】当三聚氰胺与(苯酚+木质素)的摩尔比为4∶6、三聚氰胺/(苯酚+木质素)与甲醛的摩尔比为1∶2时,MLPF 的凝胶时间最短,为318.62 s,所压制的MLPF胶合板干、湿胶合强度为2.04和1.43 MPa,甲醛释放量为0.088 mg/m^(3),且与PF和LPF胶合板相比MLPF的胶合强度更高,满足GB/T14732—2017和GB/T 9846—2015国家标准性能要求。

FTIR结果显示,相较于PF和LPF,MLPF在3 327 cm^(-1)和3 214 cm^(-1)处拥有属于-OH和-N-H的双峰,在1 079 cm^(-1)和1 036 cm^(-1)处出现的N-C-N 特征峰以及在809 cm^(-1)处属于三嗪环面外震动的吸收峰,都证明了三聚氰胺经过羟甲基化并参与到MLPF的合成中。

DSC结果显示,经过三聚氰胺改性后的MLPF放热峰值温度出现在140℃,其固化温度相较于LPF和PF分别降低了17.16%和22.22%。

【结论】三聚氰胺的加入使得MLPF的凝胶时间更短,固化温度更低,MLPF胶合板的性能相较于LPF无论是胶合强度还是耐水性均有明显提升。

【总页数】8页(P194-201)【作者】沈隽;何先楠;王国霖;陈宇【作者单位】东北林业大学材料科学与工程学院【正文语种】中文【中图分类】S784【相关文献】1.三聚氰胺添加方式对三聚氰胺改性脲醛树脂胶合纤维板性能的影响2.三聚氰胺改性木质素的制备及银离子吸附性能3.高醚含量三聚氰胺改性脲醛树脂胶接胶合板性能研究4.腰果壳油,三聚氰胺改性酚醛树脂的性能研究5.苯代三聚氰胺改性三聚氰胺甲醛/聚乙烯醇纤维的结构与性能因版权原因，仅展示原文概要，查看原文内容请购买。

三聚氰胺包覆聚磷酸铵阻燃环氧树脂的研究

三聚氰胺包覆聚磷酸铵阻燃环氧树脂的研究
王学宝;杨守生
【期刊名称】《塑料科技》
【年(卷),期】2010()5
【摘要】研究了三聚氰胺包覆聚磷酸铵(MPP)与季戊四醇(PER)阻燃环氧树脂的燃烧性能。

通过热重分析初步探讨了MPP/PER阻燃剂对环氧树脂的阻燃机理。

结果表明:MPP/PER对环氧树脂具有很好的阻燃作用,能有效提高环氧树脂的氧指数和垂直燃烧性能,降低环氧树脂的热释放速率,使燃烧过程变得稳定,降低环氧树脂的火灾危险性。

热重分析表明:添加了阻燃剂以后,环氧树脂的初始分解温度降低,残炭量显著增加,阻燃剂发挥了凝聚相阻燃的作用。

【总页数】3页(P47-49)
【关键词】三聚氰胺;聚磷酸铵;环氧树脂;阻燃
【作者】王学宝;杨守生
【作者单位】中国人民武装警察部队学院消防工程系
【正文语种】中文
【中图分类】TQ323.5
【相关文献】
1.环状磷腈／聚磷酸铵／三聚氰胺膨胀阻燃环氧树脂研究 [J], 王会娅;卢林刚;陈英辉;郭楠;杨守生
2.三聚氰胺-甲醛树脂微胶囊包覆聚磷酸铵阻燃PP的性能 [J], 冯夏明;危加丽;尹波;
杨鸣波
3.蜜胺-环氧树脂双层包覆聚磷酸铵及其阻燃PP的研究 [J], 于守武;肖淑娟;赵泽文;霍晓文;魏俊富
4.蜜胺甲醛树脂包覆聚磷酸铵/三聚氰胺/硼酸锌复合阻燃剂对环氧树脂胶黏剂阻燃性能的影响 [J], 王晓慧;程瑞香;李胜
5.三聚氰胺氰尿酸盐/磷系阻燃剂协效阻燃环氧树脂覆铜基板的研究 [J], 程炎波;李江;何岳山;王碧武;刘渊;王琪;张凯
因版权原因，仅展示原文概要，查看原文内容请购买。

三聚氰胺甲醛树脂化学改性及其硬质泡沫体的制造中期报告

三聚氰胺甲醛树脂化学改性及其硬质泡沫体的制造中期报告本报告是针对三聚氰胺甲醛树脂（Melamine formaldehyde resin，MFR）的化学改性及其制备硬质泡沫体的研究进展的中期报告。

1. 研究背景三聚氰胺甲醛树脂是一种重要的热固性树脂，具有耐热性、耐化学腐蚀性和硬度高等优良性质，在家具、建筑材料、粘合剂等领域得到广泛应用。

但是，MFR在长时间高温或强酸、强碱环境下会发生不可逆性降解，从而影响其性能。

另外，MFR的性能难以从树脂结构入手进行调控和改良，因此化学改性是改善其性能的有效方法。

2. 研究内容本研究旨在通过化学改性，实现MFR的性能调控和改进，同时制备出具有优良性能的硬质泡沫体。

具体研究内容如下：2.1 高吸水性改性将MFR与水解性改性剂进行混合后，通过涂布、干燥、压片等工艺，制备出高吸水性的改性树脂。

研究表明，改性后的树脂吸水率提升显著，达到了约300%左右，同时其抗拉强度、耐热性等性能也得到了提升。

2.2 铝化改性将MFR与铝化改性剂进行混合后，通过涂布、干燥、压片等工艺，制备出具有高温稳定性和耐酸碱性的改性树脂。

研究表明，改性后的树脂在高温和酸碱环境下的性能得到了显著改善。

2.3 硬质泡沫体制备将改性后的MFR与发泡剂、交联剂等添加剂进行混合后，通过发泡，制备出硬质泡沫体。

研究表明，改性树脂制备的硬质泡沫体比未改性的树脂制备的硬质泡沫体具有更高的密度和更好的力学性能。

3. 研究结论通过高吸水性改性和铝化改性，可以有效改善MFR的性能，制备出具有高温稳定性、耐酸碱性等优良性质的树脂。

同时，利用改性树脂制备硬质泡沫体，可以获得具有更高密度和更好力学性能的产品。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(10)申请公布号 CN 109810415 A (43)申请公布日 2019.05.28 C08K 5/3492(2006 .01) C08K 5/3462(2006 .01) C08G 12/42(2006 .01) C08G 12/32(2006 .01) C08J 9/04(2006 .01)
( 19 )中华人民共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910085070 .4
(22)申请日 2019 .01 .29
(71)申请人青岛科技大学地址 266000 山东省青岛市市北区郑州路 53号
(72)发明人孙明媚唐林生朱鑫杨晶巍何为仇艳艳
(74)专利代理机构青岛中天汇智知识产权代理有限公司 37241
本发明涉及的是一种以季戊四醇改性三聚氰胺甲醛树脂/焦磷酸哌嗪的复合物为成炭剂，三聚氰胺氰尿酸盐为发泡剂，聚磷酸铵为脱水剂，通过混合复配而成的膨胀型阻燃剂(IFR )。该 IFR各组分的质量分数如下：聚磷酸铵70～80％，季戊四醇改性三聚氰胺甲醛树脂10～20％，三聚氰胺氰尿酸盐2～5％和焦磷酸哌嗪7～12％。该 IFR不仅对聚丙烯具有良好的阻燃作用，而且基本不含氯，因此更加安全环保。另外，制得的阻燃聚丙烯颜色较好。
背景技术 [0002] 膨胀型阻燃剂(IFR)是一类由酸源(脱水剂)、碳源(成炭剂) 和气源(发泡剂)三部分组成的复合阻燃体系，具有阻燃效率高、低烟、低毒、添加量少等优点，符合当前阻燃材料抑烟、低毒的要求，而被认为是一种极具发展潜力的绿色阻燃剂(汤朔 ,靳玉娟 ,钱立军 . 膨胀型阻燃剂的研究进展 .中国塑料，2012，(8):1-8)。尽管如此，但目前使用的IFR也存在阻燃效果仍较差、与聚合物的相容性差、对聚合物物理性能影响大等问题。 [0003] 成炭剂是形成膨胀炭化层的基础，是影响IFR阻燃效果的关键物质之一。因此，开发新型成炭剂一直是IFR研究的重点。 [0004] 最早使用的成炭剂主要是一些多羟基化合物，如季戊四醇，双季戊四醇、淀粉、山梨醇等。这些成炭剂水溶性大，与材料的相容性差，易迁移析出，且成炭性和热稳定性差、添加量大，以致材料的力学等性能严重下降。这些问题严重阻碍了IFR的发展。为解决以上问题，国内外对成炭剂进行了大量的研究，开发出许多新型成炭剂，如热塑性聚氨酯成炭剂 (Bugajny M ,Bras M L ,Bourbigot S ,et al . Thermoplastic polyurethanes as carbonization agents in intumescent blends part 1:fire retardancy of polypropylene/ thermoplastic polyurethane/ammonium polyphosphate blends .J Fire Sci ,1999 ,17(6):494-513)、热塑性酚醛树脂成炭剂(Zhong Y ,Wu W ,Wu R ,et al .The flame retarding mechanism of the novolac as char agent with the fire retardant containing phosphorous–nitrogen in thermoplastic poly(ether ester) elastomer system .Polym Degr Stab ,2014 ,105(1):166-177)、新型聚酰胺成炭剂(Yi J , Liu Y ,Pan D .Synthesis ,thermal degradation ,and flame retardancy of a novel charring agent aliphatic—aromatic polyamide for intumescent flame retardant polypropylene .J Appl Polym Sci ,2012 ,127(2):1061-1068)等。这些成炭剂尽管克服了传统成炭剂水溶性大、易析出、热稳定性差等缺点，但成炭性不理想，因而未获得广泛应用。 [0005] 近些年，大分子三嗪成炭剂的成功使用使IFR的阻燃效果得到了显著提高。它兼有成炭和发泡的双重作用，且难溶于水，和聚合物的相容性好。由它和APP复合而成的IFR不仅阻燃效果较传统的明显改善，而且阻燃材料的耐水性和机械性能也显著改善 (Feng C , Zhang Y ,Liu S ,et al .Synthesis of novel triazine charring agent and its effect in intumescent flame-retardant polypropylene .J Appl Polym Sci ,2012 ,123(6):3 208-3 216；Feng C ,Liang M ,Jiang J ,et al .Synergistic effect of a novel triazine charring agent and ammonium polyphosphate on the flame retardant properties
3 .根据权利要求1所述的膨胀型阻燃剂，其特征在于，所述的季戊四醇改性三聚氰胺甲醛树脂是以三聚氰胺、多聚甲醛和季戊四醇为原料，通过羟甲基化、缩聚和醚化反应制得。
2
CN 109810415 A
说明书
1/5 页
一种以季戊四醇改性三聚氰胺甲醛树脂/焦磷酸哌嗪复合物为成炭剂的膨胀型阻燃剂
技术领域 [0001] 本发明涉及的是一种新型的膨胀型阻燃剂，具体地说是一种以季戊四醇改性三聚氰胺甲醛树脂/焦磷酸哌嗪复合物为成炭剂的膨胀型阻燃理人郝团代
(51)Int .Cl . C08L 23/14(2006 .01) C08L 23/12(2006 .01) C08L 61/32(2006 .01) C08K 3/32(2006 .01)
( 54 )发明名称一种以季戊四醇改性三聚氰胺甲醛树脂/焦
磷酸哌嗪复合物为成炭剂的膨胀型阻燃剂 ( 57 )摘要
权利要求书1页说明书5页
CN 109810415 A
CN 109810415 A
权利要求书
1/1 页
1 .一种膨胀型阻燃剂，其特征在于，以季戊四醇改性三聚氰胺甲醛树脂/焦磷酸哌嗪的复合物为成炭剂，三聚氰胺氰尿酸盐为发泡剂，聚磷酸铵为脱水剂，通过混合复配而成的膨胀型阻燃剂。
2 .根据权利要求1所述的膨胀型阻燃剂，其特征在于，各组分的质量分数如下：聚磷酸铵70～80％，季戊四醇改性三聚氰胺甲醛树脂10～20％，三聚氰胺氰尿酸盐2～5％和焦磷酸哌嗪7～12％。
