电梯部件安装图
- 格式：pdf
- 大小：782.76 KB
- 文档页数：18
下载文档原格式
合集下载
电梯工作原理及结构图
电梯工作原理及结构图一、电梯工作原理电梯是一种垂直运输设备，通过电动机驱动，使电梯的升降运动实现人员或者物品的快速、安全的运输。
电梯的工作原理主要包括以下几个方面：1.1 电动机驱动电梯的运行离不开电动机的驱动。
电梯通常采用交流电动机或者直流电动机作为驱动源，通过电源系统提供的电能，将电能转化为机械能，驱动电梯的升降运动。
1.2 控制系统电梯的控制系统起着重要的作用，它能够控制电梯的起停、开关门等动作。
控制系统通常由电梯控制器、按钮、传感器等组成。
当乘客按下电梯内或者外的按钮时，控制系统会根据指令来控制电梯的运行。
1.3 安全系统为了保障乘客的安全，电梯还配备了多重安全系统。
其中包括紧急制动器、限速器、安全钳等。
紧急制动器能够在电梯发生故障时迅速刹车，避免发生意外。
限速器能够监测电梯的运行速度，一旦超过安全范围，会自动切断电梯的电源。
安全钳则能够在电梯超过安全高度时，阻挠电梯继续上升。
1.4 平衡系统电梯还配备了平衡系统，主要用于平衡电梯的重力和负荷。
平衡系统通常由配重和平衡绳组成。
配重通过重力作用，与电梯的载荷相平衡，减小电梯电动机的负荷，提高电梯的运行效率。
二、电梯结构图电梯的结构图包括电梯的主要组成部份及其相互关系，下面是一个简化的电梯结构图：2.1 电梯井道电梯井道是电梯的固定运行轨道，通常由钢结构构成。
井道内有电梯轿厢和配重块运行的轨道。
2.2 电梯轿厢电梯轿厢是乘客或者物品运输的空间，通常由钢结构构成。
轿厢内配有按钮、指示灯等设备，用于乘客选择楼层和显示当前楼层。
2.3 电梯门电梯门用于乘客进出电梯轿厢，通常由金属材料制成。
电梯门通常分为外门和内门，外门用于隔离电梯轿厢和楼层空间，内门用于隔离电梯轿厢和电梯井道。
2.4 电梯驱动系统电梯驱动系统由电动机、减速器和传动装置组成。
电动机通过减速器和传动装置将电能转化为机械能，驱动电梯的升降运动。
2.5 电梯导轨电梯导轨用于引导电梯轿厢和配重块的运行轨迹，通常由钢材制成。
电梯工程设计施工安装图集.pdf
图名
电梯工程设计施工安装图集
钢丝绳安装 （６）
图号
Ｄ Ｔ１ －２３
说 明 １．巴氏合金浇注要一次完成，并保证浇注后巴氏合金表面能够看到绳的回折弯，见图 （ｄ）。 ２．浇注时要将巴氏合金加热到２７０ ～３５０ ℃，即颜色变成发黄的程度，同时把锥套预热到４０ ～５０ ℃。
建筑交流加微信公众号jianzhu118
·２２４３ ·
电梯工程设计施工安装图集
图名
电梯补偿装置 （１）
图号
Ｄ Ｔ１ －２６
说 明 １．行程超过４０ ｍ 的 快速、低 速 电 梯 要装平衡链，也称补偿链。 ２．图 （ａ） 是 补 偿 链 链 条 直 径 为 Φ５ ～Φ１４ 链 条 在 轿 厢 底 部 的 固 定 方 式， 图 （ｂ） 是在对重底部的固定方式。 ３．图 （ｃ） 是补偿链 链条 直 径 为 Φ１６ ～Φ２０ 链 条 在 轿 厢 底 部 的 固 定 方 式， 图 （ｄ） 是在对重底部的固定方式。 ４．轿厢在最高位置、对重架在最低位 置时补偿链的位置应符合图 （ｅ） 的规定。
电梯工程设计施工安装图集
电气装置安装 （１０）
图号
Ｄ Ｔ１ －１３
建筑交流加微信公众号jianzhu118
说 明
１．开门 感 应 器 装 于 上、 下 平 层 感 应 器 中 间， 其 偏 差 不 大 于
２ ｍ ｍ 。见图 （ａ）。
２．感应板安装应 垂 直，其 偏 差 不 大 于 １／１０００ ， 插 入 感 应 器 时
图名
电梯工程设计施工安装图集
电气装置安装 （４）
图号
Ｄ Ｔ１ －７
建筑交流加微信公众号jianzhu118
说 明 本图是扁平电缆安装方式
·２２２５ ·
电梯部件安装图
第5页
电梯部件安装图 THJB-04.B
5
4 1
2 3
技术要求： 1 、通过螺母1调节制动力； 2 、通过倒顺螺母4调节电磁铁心
之间隙； 3 、通过螺栓2与3调节制动瓦与
制动盘之间的间隙，使间隙均不大 于0.7mm ；
4 、只需转动件5，闸即松开，便 于检修。
制动器的调节
标记 处数 设计 校对 审核 工艺
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第3页
电梯部件安装图 THJB-8
技术要求： 1.按图5用0.6毫米铅丝把钢丝绳扎
紧后切断，然后穿入锥套； 2.按图6把钢丝绳绕过楔块再从锥套
穿回，并拉紧； 3.按图7所示，把夹座扣在钢丝绳的
批准
日期
日期
图样目录
图样标记 数量 重量 比例
共
页
第
页
备注
电梯部件安装图 THJB-0
轿厢中心至轿底边沿
轿厢深度
门口净宽 轿厢宽度 B=轿厢导轨架放铅垂线宽度 轿厢中心至对重中心尺寸 厚
轿厢与对重偏心 A=对重导轨架放铅垂线宽度
对重在轿厢侧放置的样板架
导轨高度
导轨高度
3-5mm
3-5mm
宽
说明： A、B根据土建布置图上导轨间距及导轨高考虑每边加3-5mm左右的垫组间隙。 距离顶层机房楼板下面约500~600mm的井道墙上水平位置凿四个150 ×150mm×200mm深孔，用两根
日期
图样标记 数量 重量 比例
共 25 页
第9页
电梯部件安装图 THJB-13
电梯部件安装图
木制样板架
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第1页
电梯部件安装图 THJB-1
轿箱导轨面距
对重导轨距
说明： 竖立导轨应先装导轨支架，依照安装图在井道全部高度内核对导轨支架位置，先装每边最上的一档和最
下的一档。导轨支架应按照工作线埋置，安装导轨时在支架面上加垫片，借以调整。然后沿着上、下两端 的支架面再敷设二根工作线，中间各挡支架可按此二线先后埋入，当井道壁厚度在150毫米以下时，支架可 用对穿螺栓固定之，而当井道壁厚度在200毫米以上时，则可用膨胀螺栓埋入墙内或者焊接固定。
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第5页
电梯部件安装图 THJB-04.A
曳引机导向轮的安装
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
平层感应器的安装
标记 处数 设计 制图 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 24 页
电梯部件安装图 THJB-11
上行极限 顶层平层位置 上行慢车限位
上行快车限位
15,12
2000 2500
下行快车限位 底层平层位置 下行慢车限位
下行极限
37 750
90
中分双折式轿门机构
标记 处数 设计 校对 审核 工艺
电梯工程设计施工安装图集
·２２１９ ·
电梯工程设计施工安装图集
图名
电梯立体图 （１）
图号
Ｄ Ｔ１ －２
·２２２０ ·
图名
电梯工程设计施工安装图集
电梯立体图 （２）
图号
Ｄ Ｔ１ －３
·２２２１ ·
电梯工程设计施工安装图集 ·２２２２ ·
图名
电气装置安装 （１）
图号
Ｄ Ｔ１ －４
说 明 １．机房控制柜 基 础 有 型 钢 和 混 凝 土 两种 底座，见图 （ａ）。底座 高 度一 般 为 ５０ ～１００ ｍ ｍ 。 ２．控制柜、 屏 的 正 面 距 门、窗 不 小 于 ６００ ｍ ｍ ，其 柜、 屏 维 修 侧 距 墙 不 小 于 ６００ ｍ ｍ ，距 机 械 设 备 不 小 于 ５００ ｍ ｍ 。 柜 屏的垂直度偏差不 大于 １．５／１０００ 。柜 的 封闭侧不 小 于 ５０ ｍ ｍ ， 双 面 维 护 的 柜 成 排安装时，其 长度超 过５ｍ ，两端宜 留 出入通道且宽度不小于６００ ｍ ｍ 。 ３．线槽直角弯 处 一 般 应 采 用 橡 胶 板 保护，特别 从 机 房 进 入 井 道 的 线 槽 必 须 注意，见图 （ｂ）。 ４． 线 槽 接 头， 跨 接 地 线 做 法 见 图 （ｃ），但 如 是 镀 锌 线 槽 其 跨 接 线 应 采 取 黄绿双色铜芯绝 缘线用螺丝固定，其线 截面不应小于１．５ ｍ ｍ ２ 。
图名
电梯工程设计施工安装图集
电气装置安装 （４）
图号
Ｄ Ｔ１ －７
说 明 本图是扁平电缆安装方式
·２２２５ ·
电梯工程设计施工安装图集
图名
电气装置安装 （５）
图号
Ｄ Ｔ１ －８
说 明 １．随行电缆的移动弯曲 半 径 Ｒ 见 图 （ｂ）， 电 缆为 ８ 芯 时， 不 应小于２５０ ｍ ｍ ，电缆为１６ ～２４ 芯时，不应小于４００ ｍ ｍ 。
电梯层门安装PPT资料
c、用螺栓临时紧固层门踏板支架和层门踏板托架； 层门锁胆、拔杆部件螺栓紧固不良。 c、用螺栓临时紧固层门踏板支架和层门踏板托架； 驱动钢丝绳的中央位置，确认钢丝绳间的
2.主要安装工具 层门开关门不顺畅、有碰撞、响声。
地坎、厅门安装施工要求； 整螺栓进行调整（值得注意的是，为了避 门扇、地坎、地坎槽应无变形、损坏； e、在门扇全开的状态下，用1kg 力按下
❖电梯层门安装
▪2.3 作业条件确认
门口样位置确定准确； 向客户对楼板装饰面的确认，
如右图所示； 各层脚手架横杆位置应不妨碍
地坎、厅门安装施工要求； 各层门口干净无杂物。
厅门的构成
门上坎 门套 门扇 地坎
❖电梯层门安装
▪ 三、层门相关组件安装
1. 固定层门地坎 2. 层门框架组装和定位 3. 门上坎固定 4. 门扇安装和调整 5. 机械和电气锁件调整
c、门套立柱应与门口样线及地坎的门口宽划线对齐，见第12张幻灯 片右图；
d、门套前后、左右方向垂直度偏差，挠曲误差满足尺寸要求，见第 12张幻灯片右图；
e、用钢筋(φ10×200)将打入墙中的钢筋与门套加强板进行焊接 固定；
❖电梯层门安装
▪ 3.2 层门框架组装和定位
❖电梯层门安装
▪ 3.2 层门框架组装和定位
❖电梯层门安装
▪ 3.1 固定层门地坎
钢牛腿层门地坎定位要求：
a) 地坎端面与门口样线距离为31±1； b) 在开门宽上，该距离的差应在1mm 内； b) 地坎B 面上门口宽划线应与门口样线对齐，
偏差在1mm 以内； c) 地坎B 面水平误差不超过1/1000。
校正方法：用水平尺校核,手锤柄敲正； d) 地坎B 面应高出楼板装饰面2～5mm。
2.主要安装工具 层门开关门不顺畅、有碰撞、响声。
地坎、厅门安装施工要求； 整螺栓进行调整（值得注意的是，为了避 门扇、地坎、地坎槽应无变形、损坏； e、在门扇全开的状态下，用1kg 力按下
❖电梯层门安装
▪2.3 作业条件确认
门口样位置确定准确； 向客户对楼板装饰面的确认，
如右图所示； 各层脚手架横杆位置应不妨碍
地坎、厅门安装施工要求； 各层门口干净无杂物。
厅门的构成
门上坎 门套 门扇 地坎
❖电梯层门安装
▪ 三、层门相关组件安装
1. 固定层门地坎 2. 层门框架组装和定位 3. 门上坎固定 4. 门扇安装和调整 5. 机械和电气锁件调整
c、门套立柱应与门口样线及地坎的门口宽划线对齐，见第12张幻灯 片右图；
d、门套前后、左右方向垂直度偏差，挠曲误差满足尺寸要求，见第 12张幻灯片右图；
e、用钢筋(φ10×200)将打入墙中的钢筋与门套加强板进行焊接 固定；
❖电梯层门安装
▪ 3.2 层门框架组装和定位
❖电梯层门安装
▪ 3.2 层门框架组装和定位
❖电梯层门安装
▪ 3.1 固定层门地坎
钢牛腿层门地坎定位要求：
a) 地坎端面与门口样线距离为31±1； b) 在开门宽上，该距离的差应在1mm 内； b) 地坎B 面上门口宽划线应与门口样线对齐，
偏差在1mm 以内； c) 地坎B 面水平误差不超过1/1000。
校正方法：用水平尺校核,手锤柄敲正； d) 地坎B 面应高出楼板装饰面2～5mm。
蒂森背包架电梯安装说明

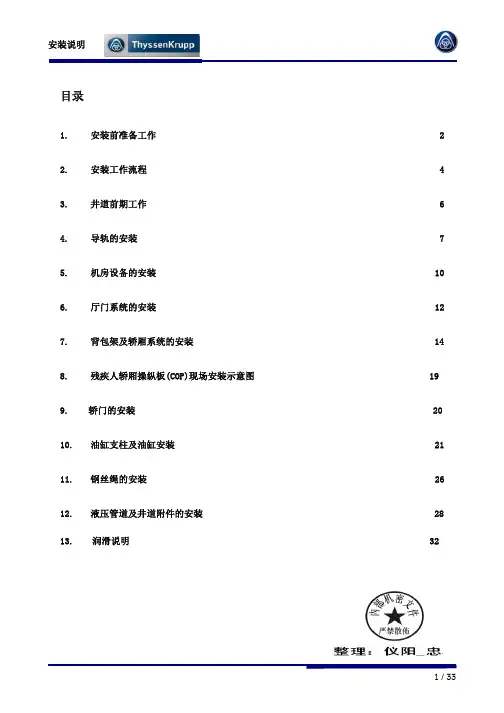

目录1. 安装前准备工作 22. 安装工作流程 43. 井道前期工作 64. 导轨的安装 75. 机房设备的安装 106. 厅门系统的安装 127. 背包架及轿厢系统的安装 148. 残疾人轿厢操纵板(COP)现场安装示意图 199. 轿门的安装 2010. 油缸支柱及油缸安装 2111. 钢丝绳的安装 2612. 液压管道及井道附件的安装 2813.润滑说明321. 安装前的准备工作1.1 概述安装工作与客户有密切的关系。
为了顺利的开展工作、提高效率，安装人员应与客户 必须保持良好的联络。
尽量能得到客户对安装工作大力的支持。
在开始安装工作之前，应由客户同意安装工作计划。
安装日期由蒂森公司确定，一旦 所要求的工地条件均已具备，安装工作则按计划地进行。
1.2 工作中应注意的安全事项1.2.1 工作前的检查在开始工作之前，必须每天进行以下项目的安全检查a、安全防护装置(如脚手架、安全网、吊钩等)；b、机械、电气设施(如电焊机、提升设备等，特别是安全装置)；c、辅助工具(如氧气、乙炔等)；d、安全工具(如安全帽、安全带等)；e、其他操作装置。
1.2.2 工作环境的保持安装工作的现场必须保持整洁，防止工作时被绊倒。
并注意防火。
1.2.3 井道工作安全事项在安装、拆除或改动脚手架时，必须有持有电梯安装证的人员在场。
安装工作中应穿 着适合的防护工作服，如安全帽、安全带等。
应避免在井道内的不同楼层同时进行多项工作。
1.2.4 井道开口处的防护井道开口处应封好，防止跌落。
应在开口处设置屏障或警告牌，提醒人们注意此处有 跌落的危险。
1.2.5 防火在使用手提式切割机或焊接设备及气割设备时，应注意预防发火灾。
将可燃物品放置 到安全的地点。
1.2.6 气体、油缸的处理危险气体如氧气、乙炔必须由专业人员处理。
油缸使用时必须保证垂直于地面。
气体与油缸应该存放在通风良好的地方，并且尽量避免接近高温或长时间的暴晒。
1.2.7 安全防护在操作焊接和气割及钻孔时必须佩带防护眼镜。
电梯部件工作原理及电气图解)
(一)曳引机
（P10-主机）
• 1电动机 • 2减速箱 • 3曳引轮 • 4电磁制动器 • 5机座
• 联轴器
1、减速箱
• 作用：降低电动机的输 出转速和 提高电动机 的输出力矩。
• 构造：采用蜗轮（铜） 与蜗杆（钢）传动
• 润滑：采用齿轮油
• 有齿曳引机(有减速箱)
通常用于1.75M/S以下
• 电梯轿厢操纵箱上有哪些开关?
答:有急停开关.检修开关.有\无司机开关．直驶 开关.风扇开关，照明开关．
指示灯:有楼层显示，方向指灯．(内指令)选层 指示灯．外呼登记指示灯
按钮有内指令，开门,关门.慢上，慢下，警铃,直 驶按钮
应急按钮.
导轨装置（P27） 导轨 导靴和导轨架
60~80 500
• 导轨架：作用是支撑导轨
锁合时,啮合深度不小于7MM.只有 大于或等于7MM.开关才允许接 通.
3. 所有的门锁开关串联,只有关好 所有的门,门联锁继电器才会有 电.
厅门的联动机构
• 厅门是从动门(被动门)由轿门 通过门刀来带动
• 门刀安装在轿门上 • 门锁安装在厅门上
• 门轮与轿厢地坎距离5~10MM • 门刀与厅门地坎距离5~10 • 门刀与门轮挂住5~10
轿厢(P21)
轿顶
安全窗
2000.--2200
轿厢
• 轿顶有安全窗 0.35m×0.5m
• 轿顶可承受四人
（三人 100KG/人）
• 轿厢的大小
高度:大于2米. 2200MM
• 450KG/平方米 900KG/2平方米
•
1000KG/2.2平方米
• 每个乘客以 75公斤计算
• 额定载重一吨的电梯载客人数为13人
（P10-主机）
• 1电动机 • 2减速箱 • 3曳引轮 • 4电磁制动器 • 5机座
• 联轴器
1、减速箱
• 作用：降低电动机的输 出转速和 提高电动机 的输出力矩。
• 构造：采用蜗轮（铜） 与蜗杆（钢）传动
• 润滑：采用齿轮油
• 有齿曳引机(有减速箱)
通常用于1.75M/S以下
• 电梯轿厢操纵箱上有哪些开关?
答:有急停开关.检修开关.有\无司机开关．直驶 开关.风扇开关，照明开关．
指示灯:有楼层显示，方向指灯．(内指令)选层 指示灯．外呼登记指示灯
按钮有内指令，开门,关门.慢上，慢下，警铃,直 驶按钮
应急按钮.
导轨装置（P27） 导轨 导靴和导轨架
60~80 500
• 导轨架：作用是支撑导轨
锁合时,啮合深度不小于7MM.只有 大于或等于7MM.开关才允许接 通.
3. 所有的门锁开关串联,只有关好 所有的门,门联锁继电器才会有 电.
厅门的联动机构
• 厅门是从动门(被动门)由轿门 通过门刀来带动
• 门刀安装在轿门上 • 门锁安装在厅门上
• 门轮与轿厢地坎距离5~10MM • 门刀与厅门地坎距离5~10 • 门刀与门轮挂住5~10
轿厢(P21)
轿顶
安全窗
2000.--2200
轿厢
• 轿顶有安全窗 0.35m×0.5m
• 轿顶可承受四人
（三人 100KG/人）
• 轿厢的大小
高度:大于2米. 2200MM
• 450KG/平方米 900KG/2平方米
•
1000KG/2.2平方米
• 每个乘客以 75公斤计算
• 额定载重一吨的电梯载客人数为13人
电梯 安装图纸
陶旭
层轿门的安装
层轿门地坎安装方法
知道各部件的正确安装方法；能够正确测量各检验数门门扇安装及调整
层轿门锁及紧急开锁装置调试
轿门和层门检验项目
防止门夹人的保护装置
知道各部件功能的正确测试方法；
能够正确测量各检验数据；
能按照法规、标准中规定的检验方法或采用电梯整机制造单位规定的检验方法实施检验
门的运行和导向
自动关闭层门装置
门的锁紧与闭合
轿门与层门间隙
玻璃门防拖曳措施
层门紧急开锁装置
轿门开门限制装置
门刀、门锁滚轮与地坎间隙
层轿门的安装
层轿门地坎安装方法
知道各部件的正确安装方法；能够正确测量各检验数门门扇安装及调整
层轿门锁及紧急开锁装置调试
轿门和层门检验项目
防止门夹人的保护装置
知道各部件功能的正确测试方法；
能够正确测量各检验数据；
能按照法规、标准中规定的检验方法或采用电梯整机制造单位规定的检验方法实施检验
门的运行和导向
自动关闭层门装置
门的锁紧与闭合
轿门与层门间隙
玻璃门防拖曳措施
层门紧急开锁装置
轿门开门限制装置
门刀、门锁滚轮与地坎间隙
江南嘉捷S8501600KG2000KG无机房梯安装图片0802
8、井道每层的减速开关、减速 的磁铁及安装位置、间隙；
苏州江南嘉捷电梯有限公司
7
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
9、井道终端强迫减速开关、 限位、极限开关安装；
➢ 井道上端， ➢ 井道下端
苏州江南嘉捷电梯有限公司
8
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
31
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
谢谢！ Thanks a lot ！
苏州江南嘉捷电梯有限公司
5
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
6、轿顶安装、检修平台，轿 箱机械停止装置锁；
在导轨上的机械锁固定件，轿 箱上的机械插销，安全开关等；
苏州江南嘉捷电梯有限公司
6
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
井道厅门系 统安装；
苏州江南嘉捷电梯有限公司
9
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
井道厅门系 统安装；
不在门区域 时，厅外开 门机构；
苏州江南嘉捷电梯有限公司
10
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
UPS应急供电电源装 置，
轿箱不在门区域时，轿门 无法扒开，轿门上安装了机械 锁；
厅门上安装了开锁装置，轿 箱如停在门区域内时，轿门可 以扒开；
苏州江南嘉捷电梯有限公司
21
Suzhou Jiangnan Jiajie Elevator Co., Ltd.
电梯安装要求及标准
电梯安装要求及标准一、安装前的准备工作1.电梯安装前应具备完整的资料和文件。
2.制造企业应提供的资料和文件（1）整机产品出厂合格证；（2）整机型式试验合格证书复印件；（3）安全部件（包括门锁装置、限速器、安全钳、缓冲器、轿厢上行超速保护装置和含有电子元件的安全电路）型式试验合格证书复印件，限速器与渐进式安全钳调试证书复印件；（4）曳引机、控制柜、悬挂绳端接装置（即绳头组合）、导轨、层门耐火性能（如果需要）和玻璃门或玻璃轿壁（如果需要）等主要部件型式试验合格证书复印件；（5）井道、机器设备区间（含机房）和滑轮闻布置图；（6）安装说明书；（7）主要部件现场安装示意图；（8）动力电路和安全回路电气原理图及电气接线图；（9）使用维护说明书（含紧急救援操作说明）。
3.安装企业应提供的资料和文件；（1）企业验收检验报告（含安装过程自检记录）；（2）安装过程中事故记录与处理报告（如有）；（3）由电梯购货方与制造企业双方同意的变更设计的证明文件（如有）。
4.安装完毕的电梯设备及其机器设备区间、滑轮间、井道、候梯厅应清理干净；机器设备区间和滑轮间的门窗应防风雨，其通道门的外侧应设有包括下列简短字句的须知；“电梯机器设备——危险未经许可人员禁止人内”。
对于活板门，应设有永久性的须知，提醒活板门的使用人员：“谨防坠落——重新关好活板门”。
通向机器设备区间和滑轮间的通道应畅通、安全，底坑应无杂物与积水，机器设备区间、滑轮间、井道与底坑均不应有与电梯无关的其他设备。
5.提交验收的电梯应能正常运行，各安全设施和安全保护功能正确有效。
6.电梯验收人员应熟悉所验收的电梯产品及本标准规定的检验内容、方法和要求。
7.验收用检验器具应符合GB/T 10059-2009中3.3的要求。
8.电梯供电电源的接地应符合GB 16895.3的要求。
二、安装要求1.轿厢总体（1）轿厢入口及轿厢内部的净高度不应低于2.0m。
（2）乘客电梯轿厢的有效面积应符合相关的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、两导轨的同一方向工作侧面，应处于同一平面上，在导轨整个高度上工作 侧面上的任意一点，离开该平面的允许最大偏差为±1毫米。
导轨
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第4页
电梯部件安装图 THJB-3
曳引机导向轮的安装
平层感应器的安装
标记 处数 设计 制图 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 24 页
电梯部件安装图 THJB-11
上行极限 顶层平层位置 上行慢车限位
上行快车限位
15,12
2000 2500
下行快车限位 底层平层位置 下行慢车限位
下行极限
37 750
90
中分双折式轿门机构
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定例
共 25 页
第9页
电梯部件安装图 THJB-06
90 22 300 38 20
165 165
90
35 5 35 5 60
技术要求
1、安装时先拆去门板然后把门框用膨 胀螺栓与井道壁固定，并保证其相 对位置和水平垂直度；
图样目录
名称 木制样板架 导轨支架 导轨 曳引机导向轮的安装 制动器的调节 中分双折式轿门机构 中分双折式层门 轿架安装示意图 钢丝绳与锥套 限速器安装图 平层感应器的安装 限位开关安装示意图 搁机梁安装示意图 对重安装示意图 层门地坎安装示意图
标记 处数
设计 校对 审核 工艺
更改文件号
签字
标准化
审定
待每档支架固定后就可竖立轿厢导轨，导轨从下面向上装，在两节导轨端面的凹凸楔头的连接处，不 应有显著的间隙。在底坑内导轨的底部应设置铁板底座，最短的两根导轨一根应装一列导轨的最高处，另 一根应装在另一列导轨的最低处，使两列导轨的接缝不在同一个水平面上。
轿厢导轨装妥后，然后再竖立对重导轨。应复核安装图上所要求的轿厢导轨，中心线与对重导轨中心 线的相互尺寸。 注意事项：
木制样板架
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第1页
电梯部件安装图 THJB-1
轿箱导轨面距
对重导轨距
说明： 竖立导轨应先装导轨支架，依照安装图在井道全部高度内核对导轨支架位置，先装每边最上的一档和最
下的一档。导轨支架应按照工作线埋置，安装导轨时在支架面上加垫片，借以调整。然后沿着上、下两端 的支架面再敷设二根工作线，中间各挡支架可按此二线先后埋入，当井道壁厚度在150毫米以下时，支架可 用对穿螺栓固定之，而当井道壁厚度在200毫米以上时，则可用膨胀螺栓埋入墙内或者焊接固定。
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第6页
电梯部件安装图 THJB-5
12-M10 用于固定门机
90
270 250
φ160
165 165
22
100
80
150
250 90
5 35 35
技术要求
1、安装时应保证踏板和上坎的水平度和相 对平行度；
2、门机在轿顶上固定应有足够的强度。
批准
日期
日期
图样目录
图样标记 数量 重量 比例
共
页
第
页
备注
电梯部件安装图 THJB-0
轿厢中心至轿底边沿
轿厢深度
门口净宽 轿厢宽度 B=轿厢导轨架放铅垂线宽度 轿厢中心至对重中心尺寸 厚
轿厢与对重偏心 A=对重导轨架放铅垂线宽度
对重在轿厢侧放置的样板架
导轨高度
导轨高度
3-5mm
3-5mm
宽
说明： A、B根据土建布置图上导轨间距及导轨高考虑每边加3-5mm左右的垫组间隙。 距离顶层机房楼板下面约500~600mm的井道墙上水平位置凿四个150 ×150mm×200mm深孔，用两根
2、用焊接或膨胀螺栓等方式固定层门 踏板并保证其有足够的负荷强度；
3、装上门板并调整各之间的间距。
40 30 47 90
中分双折式层门
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 12 页
电梯部件安装图 THJB-07
轿厢架装配
1、井道壁上应有预埋件或者圈梁结构； 2、支架每档距离为2米左右； 3、当轿厢在最低极限位置时，对重导靴或对重在最低极限位置时，轿厢导靴都应保证不出轨（应结合 曳引绳长度验算）； 4、导轨支架系统中用螺栓互相连接的部分，在调整好位置和尺寸之后，安装现场焊接固定； 5、导轨的固定装置，应当保证导轨不致发生水平方向的移动，但允许导轨有沿垂直方向移动的可能。
限位开关安装示意图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 25 页
电梯部件安装图 THJB-12
注意：此图为YJ320曳引机右置布置。
搁机梁安装平面图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
井道壁
地坎固定件
层门地坎 层门护脚板
固定座
现场焊接
膨胀螺栓 ×
地坎固定件
层门地坎安装图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 20 页
电梯部件安装图 THJB-15
第5页
电梯部件安装图 THJB-04.B
5
4 1
2 3
技术要求： 1 、通过螺母1调节制动力； 2 、通过倒顺螺母4调节电磁铁心
之间隙； 3 、通过螺栓2与3调节制动瓦与
制动盘之间的间隙，使间隙均不大 于0.7mm ；
4 、只需转动件5，闸即松开，便 于检修。
制动器的调节
标记 处数 设计 校对 审核 工艺
截面大于100×100mm刨平的木具将木梁放入墙孔内，用水平仪校正水平后，两端牢固地固定于井道壁 上，然后按放样板架，在样板架上标记处放铅垂线。用20~22号细铁丝（对高层建筑可用0.7mm琴钢 丝），放铅垂线至底坑，用10~20公斤重的铅垂将垂线拉紧，待垂线稳定后根据各层厅门牛腿及承重 梁位置来校正样板架位置之后，把样板架固定木梁上。
共 25 页
第 21 页
电梯部件安装图 THJB-09
1
2
8
3
50kg
4
115%
限速器安装图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 22 页
电梯部件安装图 THJB-10
隔磁板 隔磁板支架
平层开关 平层开关支架 直梁
工作段上，U形螺栓扣在钢丝绳尾 段上，钢丝绳夹不得在绳上交替布 置，紧固绳夹时须注意每个绳夹的 合理受力，离锥套最远的绳夹不得 单独紧固，紧固时保证绳夹正确拧 紧，不得拧坏钢丝绳的外层钢丝。
钢丝绳与锥套
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 日 期 标准化 审 定 陈荣昌 批准 日期
图样标记 数量 重量 比例
曳引载货电梯
部 件 安 装 图
序号 幅面
1 A4 2 A4 3 A4 4 A4 5 A4 6 A4 7 A4 8 A4 9 A4 10 A4 11 A4 12 A4 13 A4 14 A4 15 A4 16 17 18 19 20 21 22 23
图号
THJB-1 THJB-2 THJB-3 THJB-4 THJB-5 THJB-6 THJB-7 THJB-8 THJB-9 THJB-10 THJB-11 THJB-12 THJB-13 THJB-14 THJB-15
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第3页
电梯部件安装图 THJB-8
技术要求： 1.按图5用0.6毫米铅丝把钢丝绳扎
紧后切断，然后穿入锥套； 2.按图6把钢丝绳绕过楔块再从锥套
穿回，并拉紧； 3.按图7所示，把夹座扣在钢丝绳的
导轨支架
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第3页
电梯部件安装图 THJB-2
技术要求： 1、导轨的固定装置应当保证导轨不致发生水平方向的移动，但允许导轨有
沿垂直方向移动的可能； 2、导轨工作表面应无磕碰，毛刺和弯曲，其直线应不大于1/16000，单根
导轨全长的偏差应不大于0.7mm，超差时应进行 3、两导轨的相对表面的偏差： 轿箱导轨和有安全钳的对重导轨工作面每5米铅垂线的最大偏差不大于
1.2mm，没有安全钳的对重导轨不大于2mm。 4、导轨接头的顶端凹凸楔头应当相接触，局部的（不是在接头的全长上的）
间隙允许不大于0.5毫米。导轨接口处工作面台阶，不大于0.05mm。导轨接口处 的台阶应修平，修平后凸出量不大于0.02mm，修平长度大于200mm。
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
导轨
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第4页
电梯部件安装图 THJB-3
曳引机导向轮的安装
平层感应器的安装
标记 处数 设计 制图 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 24 页
电梯部件安装图 THJB-11
上行极限 顶层平层位置 上行慢车限位
上行快车限位
15,12
2000 2500
下行快车限位 底层平层位置 下行慢车限位
下行极限
37 750
90
中分双折式轿门机构
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定例
共 25 页
第9页
电梯部件安装图 THJB-06
90 22 300 38 20
165 165
90
35 5 35 5 60
技术要求
1、安装时先拆去门板然后把门框用膨 胀螺栓与井道壁固定，并保证其相 对位置和水平垂直度；
图样目录
名称 木制样板架 导轨支架 导轨 曳引机导向轮的安装 制动器的调节 中分双折式轿门机构 中分双折式层门 轿架安装示意图 钢丝绳与锥套 限速器安装图 平层感应器的安装 限位开关安装示意图 搁机梁安装示意图 对重安装示意图 层门地坎安装示意图
标记 处数
设计 校对 审核 工艺
更改文件号
签字
标准化
审定
待每档支架固定后就可竖立轿厢导轨，导轨从下面向上装，在两节导轨端面的凹凸楔头的连接处，不 应有显著的间隙。在底坑内导轨的底部应设置铁板底座，最短的两根导轨一根应装一列导轨的最高处，另 一根应装在另一列导轨的最低处，使两列导轨的接缝不在同一个水平面上。
轿厢导轨装妥后，然后再竖立对重导轨。应复核安装图上所要求的轿厢导轨，中心线与对重导轨中心 线的相互尺寸。 注意事项：
木制样板架
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第1页
电梯部件安装图 THJB-1
轿箱导轨面距
对重导轨距
说明： 竖立导轨应先装导轨支架，依照安装图在井道全部高度内核对导轨支架位置，先装每边最上的一档和最
下的一档。导轨支架应按照工作线埋置，安装导轨时在支架面上加垫片，借以调整。然后沿着上、下两端 的支架面再敷设二根工作线，中间各挡支架可按此二线先后埋入，当井道壁厚度在150毫米以下时，支架可 用对穿螺栓固定之，而当井道壁厚度在200毫米以上时，则可用膨胀螺栓埋入墙内或者焊接固定。
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第6页
电梯部件安装图 THJB-5
12-M10 用于固定门机
90
270 250
φ160
165 165
22
100
80
150
250 90
5 35 35
技术要求
1、安装时应保证踏板和上坎的水平度和相 对平行度；
2、门机在轿顶上固定应有足够的强度。
批准
日期
日期
图样目录
图样标记 数量 重量 比例
共
页
第
页
备注
电梯部件安装图 THJB-0
轿厢中心至轿底边沿
轿厢深度
门口净宽 轿厢宽度 B=轿厢导轨架放铅垂线宽度 轿厢中心至对重中心尺寸 厚
轿厢与对重偏心 A=对重导轨架放铅垂线宽度
对重在轿厢侧放置的样板架
导轨高度
导轨高度
3-5mm
3-5mm
宽
说明： A、B根据土建布置图上导轨间距及导轨高考虑每边加3-5mm左右的垫组间隙。 距离顶层机房楼板下面约500~600mm的井道墙上水平位置凿四个150 ×150mm×200mm深孔，用两根
2、用焊接或膨胀螺栓等方式固定层门 踏板并保证其有足够的负荷强度；
3、装上门板并调整各之间的间距。
40 30 47 90
中分双折式层门
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 12 页
电梯部件安装图 THJB-07
轿厢架装配
1、井道壁上应有预埋件或者圈梁结构； 2、支架每档距离为2米左右； 3、当轿厢在最低极限位置时，对重导靴或对重在最低极限位置时，轿厢导靴都应保证不出轨（应结合 曳引绳长度验算）； 4、导轨支架系统中用螺栓互相连接的部分，在调整好位置和尺寸之后，安装现场焊接固定； 5、导轨的固定装置，应当保证导轨不致发生水平方向的移动，但允许导轨有沿垂直方向移动的可能。
限位开关安装示意图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 25 页
电梯部件安装图 THJB-12
注意：此图为YJ320曳引机右置布置。
搁机梁安装平面图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
井道壁
地坎固定件
层门地坎 层门护脚板
固定座
现场焊接
膨胀螺栓 ×
地坎固定件
层门地坎安装图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 20 页
电梯部件安装图 THJB-15
第5页
电梯部件安装图 THJB-04.B
5
4 1
2 3
技术要求： 1 、通过螺母1调节制动力； 2 、通过倒顺螺母4调节电磁铁心
之间隙； 3 、通过螺栓2与3调节制动瓦与
制动盘之间的间隙，使间隙均不大 于0.7mm ；
4 、只需转动件5，闸即松开，便 于检修。
制动器的调节
标记 处数 设计 校对 审核 工艺
截面大于100×100mm刨平的木具将木梁放入墙孔内，用水平仪校正水平后，两端牢固地固定于井道壁 上，然后按放样板架，在样板架上标记处放铅垂线。用20~22号细铁丝（对高层建筑可用0.7mm琴钢 丝），放铅垂线至底坑，用10~20公斤重的铅垂将垂线拉紧，待垂线稳定后根据各层厅门牛腿及承重 梁位置来校正样板架位置之后，把样板架固定木梁上。
共 25 页
第 21 页
电梯部件安装图 THJB-09
1
2
8
3
50kg
4
115%
限速器安装图
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 22 页
电梯部件安装图 THJB-10
隔磁板 隔磁板支架
平层开关 平层开关支架 直梁
工作段上，U形螺栓扣在钢丝绳尾 段上，钢丝绳夹不得在绳上交替布 置，紧固绳夹时须注意每个绳夹的 合理受力，离锥套最远的绳夹不得 单独紧固，紧固时保证绳夹正确拧 紧，不得拧坏钢丝绳的外层钢丝。
钢丝绳与锥套
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 日 期 标准化 审 定 陈荣昌 批准 日期
图样标记 数量 重量 比例
曳引载货电梯
部 件 安 装 图
序号 幅面
1 A4 2 A4 3 A4 4 A4 5 A4 6 A4 7 A4 8 A4 9 A4 10 A4 11 A4 12 A4 13 A4 14 A4 15 A4 16 17 18 19 20 21 22 23
图号
THJB-1 THJB-2 THJB-3 THJB-4 THJB-5 THJB-6 THJB-7 THJB-8 THJB-9 THJB-10 THJB-11 THJB-12 THJB-13 THJB-14 THJB-15
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第3页
电梯部件安装图 THJB-8
技术要求： 1.按图5用0.6毫米铅丝把钢丝绳扎
紧后切断，然后穿入锥套； 2.按图6把钢丝绳绕过楔块再从锥套
穿回，并拉紧； 3.按图7所示，把夹座扣在钢丝绳的
导轨支架
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第3页
电梯部件安装图 THJB-2
技术要求： 1、导轨的固定装置应当保证导轨不致发生水平方向的移动，但允许导轨有
沿垂直方向移动的可能； 2、导轨工作表面应无磕碰，毛刺和弯曲，其直线应不大于1/16000，单根
导轨全长的偏差应不大于0.7mm，超差时应进行 3、两导轨的相对表面的偏差： 轿箱导轨和有安全钳的对重导轨工作面每5米铅垂线的最大偏差不大于
1.2mm，没有安全钳的对重导轨不大于2mm。 4、导轨接头的顶端凹凸楔头应当相接触，局部的（不是在接头的全长上的）
间隙允许不大于0.5毫米。导轨接口处工作面台阶，不大于0.05mm。导轨接口处 的台阶应修平，修平后凸出量不大于0.02mm，修平长度大于200mm。
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
