机械制图套试卷及答案

机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。

答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。

答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。

答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。

答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。

答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。

答案：φ7. 机械制图中，______是表示物体半径的基本符号。

答案：R8. 在机械制图中，______是表示物体角度的基本符号。

机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中，标注尺寸时，以下哪项是正确的？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中，公差标注的基本原则是什么？A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图？A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中，剖面图的作用是什么？A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中，螺纹的标注方法是什么？A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中，焊接符号的作用是什么？A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中，局部放大图的作用是什么？A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中，表面粗糙度的标注方法是什么？A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中，装配图的作用是什么？A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案：1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题（每题10分，共30分）1. 简述机械制图中尺寸标注的基本原则。

2. 解释什么是轴测图，并说明其与正投影图的区别。

班级姓名 学号 得分题号一二三四五六>七八 九 总分得分,阅卷人^一、 已知点A 距H面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY Y WOaaabbb二、作平面四边形ABCD 的投影。

~三、完成下列各形体的投影。

1． 2．~：四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．\五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

}九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，答案：1． 该零件采用了哪些视图、剖视图和剖面图说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2． 指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示： 非螺纹密封的管 螺纹，1/2"表示 公称直径 ，是 内 螺纹（内、外），是 基本尺寸 ，是 公差带代号 ，其中，H 是 基本偏差代号 ，是 公差等级 。

5．说明符号 的含义。

前者表示用去除材料的方法获得的表面粗糙度， Ra 的值为μm.；后者表示，是由不去除材料的方法获得的零件表面。

￥6.3徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程…班级姓名学号得分10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)【三、完成下列各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

《机械制图》试卷 题 号 一 二 三 四 总 分 复 核 得 分 一、填空：（每空1分，共10分） 1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。

2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。

3．空间两点成为重影点的条件是 ___ 。

4．当图形不能充分表达平面时，可用 ____ 表示。

5．将机件的部分结构用__________________________画出的图形称为局部放大图。

6．标注尺寸的三要素是指__________、________和__________。

7．两个形体表面相交而产生的交线称为_________________。

二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。

学校 _____________ 班级 _____________准考证号码________________姓名_____________…………..………….….装………………………..…订………………………线…………………….……………3．如图所示，图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（）A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07 5．哪种符号表示表面可用任意方法获得？（）三、补图题：（40分）1．已知主、俯视图，画第三视图。

（5分）2．根据组合体的两个视图，补画第三视图。

（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。

（10分）4．指出下列螺纹画法中的错误，并将正确的画在指定位置。

(10分)5．在指定位置画出剖面图(键槽深为3mm)。

(10分)学校 _____________ 班级 _____________准考证号码________________姓名_____________……..………….….装………………………..…订………………………线…………………….……………四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

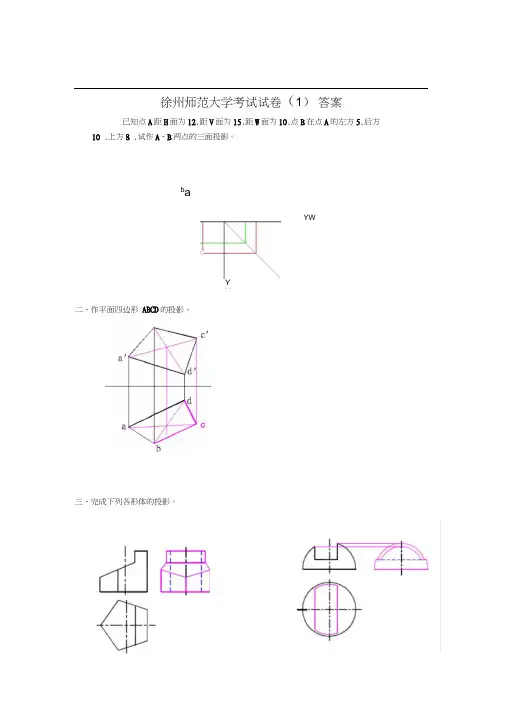

徐州师范大学考试试卷（1）答案已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10 ,上方8 ,试作A、B两点的三面投影。

b a二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

YWYH四、根据给出的视图，补画第三视图（或视图所缺的图线）五、在指定位置将主视图画成全剖视图。

七、补全螺栓连接图中所缺的图线I i IL T+τj-4-' ITl丄J rIIVIV Ili∣IlU. ⅝,丄八、已知两平板齿轮啮合， m ι=m 2=4mm , z ι=20, Z 2=35，分别计算其齿顶圆、分度圆、齿 根圆直径，并画出其啮合图（比例1: 2）。

九、读零件图，并回答问题。

1 •该零件采用了哪些视图、剖视图和剖面图？ 2. 指出该零件在长、宽、高三个方向的主要尺寸基准。

3. ____________________ 图中G1/2"表示： ________ 螺纹，1/2"表示 ,是 螺纹（内、外）,4. ①36H8表示：①36是 ___________ , H8是 ____________ 又是 _______ , H 是____________8是。

5. 说明符号/ IlIll zz /111 «Il ZZZ的含义。

6.试画出主视图的外形。

答案:1. 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、 俯视图和左视图三个视图，其中，主视图是全剖视图， 左视图是局部剖视图，俯视图为半剖视图。

2. 指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上 ①42孔的左端面，宽度基准是宽度方向的对称线。

3. 图中G1/2"表示：_非螺纹密封的管 _螺纹，1/2"表示 公称直径—，是—内—螺纹 （内、外）,4.①36H8表示：①36是基本尺寸，H8是—公差带代号其中，H 是—基本偏差代号，8是公差等级 。

机械制图考试题及答案一、选择题1. 以下哪种投影方式属于三视图投影？A) 正投影B) 斜投影C) 正交投影D) 轴测投影答案：C2. 力学模型通常使用什么颜色来标注？A) 红色B) 蓝色C) 绿色D) 黄色答案：C3. 机械制图中的“R”代表什么意思？A) 直径B) 半径C) 线型D) 角度答案：B4. 如何表示一条直线在画图纸上的实际长度？A) 画一条与该直线平行的线段B) 使用标尺测量C) 使用尺规测量D) 使用比例尺测量答案：D5. 机械制图中的“H7”代表什么尺寸公差等级？A) 质量等级B) 尺寸等级C) 精度等级D) 公差等级答案：D二、判断题1. 在机械制图中，椭圆可以用两个圆弧组成，并且与直线相切。

答案：错误2. 直角坐标系中，X轴垂直于Y轴。

答案：正确3. 封闭曲线一定具有自交的特点。

答案：错误4. 在机械制图中，螺纹可以用不等距曲线来表示。

答案：错误5. 机械制图中的标准符号统一由国际标准组织制定。

答案：正确三、计算题1. 将一个半径为10mm的圆柱体展开成平面，请计算展开图的长度。

答案：展开图的长度为20πmm。

2. 若一根从(x1, y1, z1)点延伸至(x2, y2, z2)点的直线段被投影到X-Y 平面，则该直线段在X-Y平面上的投影长度是多少？答案：投影长度为√((x2-x1)^2 + (y2-y1)^2)。

3. 一张标准A4纸的尺寸为210mm×297mm，若要绘制一个真实尺寸为100mm×100mm的零件图，需要将零件图缩小到多少倍？答案：缩小倍数为1:2.1。

四、简答题1. 请简述机械制图中的常用线型有哪些，并分别解释其表示的含义。

答：机械制图中的常用线型包括实线、虚线、粗实线、粗虚线和点线。

实线用于表示实物边界和轮廓线；虚线用于表示隐藏边界和不可见部分；粗实线用于表示重要的轮廓线；粗虚线用于表示断裂的轮廓线；点线用于表示辅助线或切割轮廓线。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

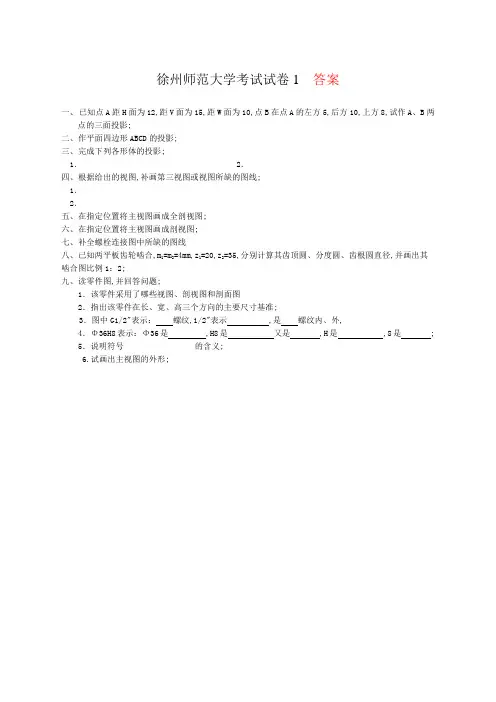

徐州师范大学考试试卷1 答案一、已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影;二、作平面四边形ABCD的投影;三、完成下列各形体的投影;1． 2．四、根据给出的视图,补画第三视图或视图所缺的图线;1．2．五、在指定位置将主视图画成全剖视图;六、在指定位置将主视图画成剖视图;七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图比例1：2;九、读零件图,并回答问题;1．该零件采用了哪些视图、剖视图和剖面图2．指出该零件在长、宽、高三个方向的主要尺寸基准;3．图中G1/2"表示：螺纹,1/2"表示 ,是螺纹内、外,4．Φ36H8表示：Φ36是 ,H8是又是 ,H是 ,8是 ;5．说明符号的含义;6.试画出主视图的外形;答案：1．该零件采用了哪些视图、剖视图和剖面图说明数量和名称;该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图;2．指出该零件在长、宽、高三个方向的主要尺寸基准;高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线;3．图中G1/2"表示：非螺纹密封的管螺纹,1/2"表示公称直径 ,是内螺纹内、外,4．Φ36H8表示：Φ36是基本尺寸 ,H8是公差带代号 ,其中,H是基本偏差代号 ,8是公差等级 ;5．说明符号的含义;前者表示用去除材料的方法获得的表面粗糙度,Ra的值为μm.；后者表示,是由不去除材料的方法获得的零件表面;6.试画出主视图的外形; 图形从略徐州师范大学考试试卷1二、已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影;10分二、作平面四边形ABCD的投影;10分三、完成下列各形体的投影;12分,每题6分1． 2．四、根据给出的视图,补画第三视图或视图所缺的图线;12分,每题6分1．2．五、在指定位置将主视图画成全剖视图;10分六、在指定位置将主视图画成剖视图;10分七、补全螺栓连接图中所缺的图线;10分八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图比例1：2;10分徐州师范大学试卷3答案一、在平面ABC内作一条水平线,使其到H面的距离为10mm;10分二、作平面△ABC和平面△EFG的交线,并判别可见性;10分三、根据给出的视图,补画第三视图或视图中所缺的图线;14分,每题7分1.2.四、在指定位置将主视图画成剖视图;12分五、补画视图中的缺线;12分六、指出下列螺纹画法中的错误,并将正确的画在指定位置;8分七、在指定位置画出剖面图键槽深为3mm;8分八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构;8分304：向心球轴承,04表示滚动轴承内径为20mm,3表示尺寸系列;九、读零件图,并回答问题;18分1．该零件采用了哪些视图、剖视图或其它表达方法2．指出该零件在长、宽、高三个方向的主要尺寸基准;3．说明Φ40H7的意义;4．说明M68╳2的含义;5．画出左视图的外形;6.说明符号的含义;答：1.主视图采用了全剖,左视图采用了局部剖,俯视图,B-B、C-C断面图及D-D局部剖视图;2.长度方向尺寸基准是M27孔的轴线,高度方向基准是底面,宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级;4. M68╳2表示,公称直径为68mm的普通细牙螺纹,M为螺纹代号,2为螺距;5.左视图外形略6. 前者表示用去除材料的方法获得的表面粗糙度,Ra的值为μm.；后者表示,是由不去除材料的方法获得的零件表面;徐州师范大学试卷3一、在平面ABC内作一条水平线,使其到H面的距离为10mm;10分二、作平面△ABC和平面△EFG的交线,并判别可见性;10分三、根据给出的视图,补画第三视图或视图中所缺的图线;14分,每题7分1.2.四、在指定位置将主视图画成剖视图;12分五、补画视图中的缺线;12分六、指出下列螺纹画法中的错误,并将正确的画在指定位置;8分七、在指定位置画出剖面图键槽深为3mm;8分八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构;8分九、读零件图,并回答问题;18分1．该零件采用了哪些视图、剖视图或其它表达方法说明数量和名称;2．指出该零件在长、宽、高三个方向的主要尺寸基准;3．说明Φ40H7的意义;4．说明M68╳2的含义;5．画出左视图的外形;6.说明符号的含义;徐州师范大学考试试卷5答案一、已知直线AB的两面投影,设直线AB上一点C将AB分成2：3,求C点的三面投影;12分二、已知平面的两面投影,完成其第三面投影;10分三、已知两视图,求作第三视图;15分四、求作立体的相贯线;12分五、根据两视图补画第三视图;12分六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”;8分×√××七、在指定位置将主视图画成全剖视图;16分八、读端盖零件图,回答下列问题;15分1表面Ⅰ的表面粗糙度代号为,表面Ⅱ的表面粗糙度代号为表面Ⅲ的表面粗糙度代号为 ;2尺寸Φ70d11,其基本尺寸为___Φ70____,基本偏差代号为___ d ____,标准公差等级为___11级____;徐州师范大学考试试卷5二、已知直线AB的两面投影,设直线AB上一点C将AB分成2：3,求C点的三面投影;12分二、已知平面的两面投影,完成其第三面投影;10分三、已知两视图,求作第三视图;15分四、求作立体的相贯线;12分五、根据两视图补画第三视图;12分六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”;8分七、在指定位置将主视图画成全剖视图;16分徐州师范大学考试试卷7答案一、已知直线AB的两面投影;1完成其第三面投影；2设直线AB上一点C距H面25,完成点C的三面投影;10分二、作一直线MN,使MN1．该零件采用了哪些视图、剖视图和剖面图2．指出该零件在长、宽、高三个方向的主要尺寸基准;3．说明Φ40H7的意义;4．说明M8—7H的含义;5．完成A-A剖视图;6．说明符号;答案：1.该零件图中,主视图采用了局部剖视,左视图采用半剖视图,俯视图采用全剖视图2.长度方向的基准是长度对称线,高度方向基准是零件底边,宽度方向是宽度对称线;3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级;4. M8—7H表示,公称直径为8mm的普通螺纹,M为螺纹代号,7H为中径的公差带代号;5.图略6.表示主视图中右侧Φ40H7孔的中心轴线相对于左侧Φ40孔的中心轴线的同轴度公差为Φ徐州师范大学考试试卷2一、作水平线AB的三面投影;已知点A距H面为15,距V面为5,距W面为10,AB与V面夹角为30°,实长为30,点B在点A的左前方; 10分ZoX Y WY H二、已知直线为AC为正平线,试补全平行四边形ABCD的水平投影;12分三、根据已知视图补画第三视图或视图中所缺的图线;16分,每题8分1．2．四、在指定位置将主视图画成全剖视图;12分五、在指定位置画出剖面图键槽深3mm;8分六、改正双头螺柱连接中的错误画法;12分七、画出齿轮的两个视图,已知m=3mm,z=20,写出主要计算式;10分徐州师范大学试卷4答案一、在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm;10分二、作直线和平面的交点,并判别可见性;10分三、根据给出的视图,补画第三视图或视图中所缺的图线;24分,每题8分1.2.3.四、在指定位置将主视图画成全剖视图,左视图画成半剖视图;12分五、补画视图中的缺线;14分六、指出螺柱连接画法中的错误,并将正确的画在指定位置;10分七、读零件图,并回答问题;20分1．主视图采用局部剖,左视图采用局部剖,分别表示其内孔及螺孔的结构 ;2．零件上有三个沉孔,其大圆直径Φ32,小圆直径Φ15,三个沉孔的定位尺寸是R75、10o ;3．零件上有 2 个螺孔,其螺孔代号为M10-7H ,定位尺寸是96、45 ;4．主视图上虚线画出的圆是否通孔在填空中答：是或不是不是 ;其直径是100 ,深度是 7 ;5．用指引线标出此零件长、宽、高三个方向的尺寸基准,并指出是哪个方向的基准;6．2-M10-7H的含义：2个普通螺纹、大径为10mm、旋向为右、中径和顶径的公差带代号都为7H , 中等旋合长度的内内、外螺纹;7．零件上Φ58H7和Φ63孔的表面粗糙度, Φ58H7的表面加工要求高;8．说明Φ58H7的意义;Φ58H7表示：基本尺寸为Φ58的孔,H7为公差带代号,H为基本偏差代号,7为公差等级;9.说明符号的含义;前者表示用去除材料的方法获得的表面粗糙度,Ra的值为μm.；后者表示,是由不去除材料的方法获得的零件表面;徐州师范大学试卷4机一、在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm;10分二、作直线和平面的交点,并判别可见性;10分三、根据给出的视图,补画第三视图或视图中所缺的图线;24分,每题8分1.2.3.四、在指定位置将主视图画成全剖视图,左视图画成半剖视图;12分五、补画视图中的缺线;14分徐州师范大学考试试卷6答案一、已知直线AB的两B上一点C将AB分成3：2,求C点的三面投影;12分二、已知平面的两面投影,完成其第三面投影;10分三、已知两视图,求作第三视图;15分四、求作立体的相贯线;12分五、根据两视图补画第三视图;12分六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”;8分╳√╳╳七、在指定位置将主视图画成全剖视图;16分八、读齿轮轴零件图,在指定位置补画A-A断面图,并回答下列问题;15分1．说明M12×含义：表示公称直径为12mm的细牙普通螺纹,M为螺纹代号,为螺距,6g为中径和顶径的公差带代号 ;2．说明含义：⊥表示垂直度,为垂直度公差,A为基准符号 ;3．指出图中的工艺结构：它有 2 处倒角,其尺寸分别为C2和,有 1 处退刀槽,其尺寸为 2×2 ;徐州师范大学考试试卷6二、已知直线AB的两面投影,设直线AB上一点C将AB分成3：2,求C点的三面投影;12分二、已知平面的两面投影,完成其第三面投影;10分三、已知两视图,求作第三视图;15分四、求作立体的相贯线;12分五、根据两视图补画第三视图;12分徐州师范大学考试试卷8答案题号一二三四五六七八九十十一总分得分阅卷人一、已知A点的三面投影,B点在A点上方1６、左方２０、前方１8,求作B点的三面投影;6分二、过已知点作直线;10分1过A点作一直线与直线EF平行； 2过A点作一直线与直线EF相交,交点B 距V面为10;三、在ABC平面上作一距V面15的正平线, 并过顶点A作一水平线;10四、分析圆柱的截交线,补全其三面投影;10分五、求作相贯体的相贯线;8六、读懂两视图,补画第三视图;10分七、补画组合体视图中缺漏的图线;10分八、在指定位置将机件的主视图画成阶梯剖视图;12分九、选择正确的移出剖面图将正确的答案序号填入括号内6分b十．指出下图中的错误,并在指定位置画出正确的图形; 10分十一、读零件图并回答问题10分;1此零件名称是斧盖 ,主视图采用全剖视;2用指引线标出此零件长、宽、高三个方向的尺寸基准,并指明是哪个方向的尺寸基准;3用铅笔圈出此零件图上的定位尺寸;4釜盖上有6个M12的螺孔,深是10mm ,是圆形均匀分布的;5釜盖上有 6 个形状的槽可用图形说明,槽宽是 23 ,槽上方有直径是23的沉孔;6此零件表面质量要求最高的粗糙度代号是6.3;7标题栏中Q235-A表示零件材料为碳素结构钢Q235,A为质量等级;徐州师范大学考试试卷8二、已知A点的三面投影,B点在A点上方1６、左方２０、前方１8,求作B点的三面投影;6分三、过已知点作直线;10分1过A点作一直线与直线EF平行； 2过A点作一直线与直线EF相交,交点B距V面为10;三、在ABC平面上作一距V面15的正平线, 并过顶点A作一水平线;10分四、分析圆柱的截交线,补全其三面投影;10分五、求作相贯体的相贯线;8分六、读懂两视图,补画第三视图;10分七、补画组合体视图中缺漏的图线;10分。
