中级电工证考试内容(系统复习)

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.下列材料中，导电性能最好的是( )。

A.铜B.铝C.铁答案:A2. 建筑施工工地的用电机械设备( )安装漏电保护装置。

A.应B.不应C.没规定答案:A3. 接地体的连接应采用搭接焊，其扁钢的搭接长度为( )A.扁钢宽度的1倍B.扁钢宽度的2倍C.扁钢宽度的2.5倍答案:B4. 整体式预制型直通接头和绝缘接头中，主要区别在于( )两侧铜保护壳之间装有绝缘子或绝缘衬垫。

A.直通接头B.两种接头均有C.绝缘接头答案:C5. 杆上变压器的电杆在设计未作规定时，其埋设深度不应小于( )。

A. 1.0mB. 1.5mC. 2.0mD. 2.5m答案:C6. 当交流电源电压加到变压器的一次绕组后，在一次侧绕组中会有( )电流流过。

A.直流B.脉冲C.交流答案:C7. Ⅱ类设备门.盖等必须( )才能开启。

A.双杀按压B.双手挤推C.双手挖掰D.用钥匙或工具答案:D8. 线圈采用f级绝缘的干式变压器，最高允许温度为( )A.155℃B.105℃C.120℃D.130℃答案:A9. 晶体管时间继电器与气囊式时间继电器相比，寿命长短.调节方便.耐冲击等三项性能( )。

A.较差B.较良C.较优D.因使用场合不同而异答案:C10. 运行中的线路的绝缘电阻每伏工作电压为( )欧。

A.500B.1000C.200答案:B11. “禁止攀登.高压危险”的标志牌应制作为( )A.红底白字B.白底红字C.白底红边黑字答案:C12. 可编程序控制器编程灵活性。

编程语言有梯形图.布尔助记符.( ).功能模块图和语句描述。

A.安装图B.原理图C.功能表图D.逻辑图答案:C13. FN5-10R/400型负荷开关的额定电压是( )。

A.5kVB.10kVC.400kVD.50kV答案:B14. KYN错错800-10型型高压开关柜利用( )来实现小车隔离开关与断路器之间的连锁。

中级电工考证-plc部分

中级电工考证 ----PLC部分部分
吴嘉浩广州市机电技师学院
电动机正反转控制
电动机正反转控制
电动机正反转控制
按下SB1，X1,Y1灯亮。Y1自锁常亮。按下，灯亮。自锁常亮按下SB3断开。自锁常亮。断开。按下灯亮断开按下SB2，X2,Y2灯亮。Y2自锁常亮。按下，灯亮。自锁常亮按下SB3断开。自锁常亮。断开。按下灯亮断开 Y1，Y2互锁，不能同时接通。，互锁不能同时接通。互锁，漏画了机械互锁。漏画了机械互锁。
两台电动机顺序启动控制
两台电动机顺序启动控制
按下X1,Y0接通。5S后Y1接通，Y0继续接通。按下接通。后接通接通，继续接通按下X0,X2断开。继续接通。断开。按下接通断开
两台电动机顺序启动控制
顺序启动不能互锁！！顺序启动不能互锁！！
电动机Y-△ 电动机 △降压启动控制
电动机Y-△ 电动机 △降压启动控制
I/O分配表分配表
按下SB1，KM,KMY接通。5S后，KMY断开。KM△接通。KM长时间接通。，接通。后断开。长时间接通。按下接通断开 △接通。长时间接通
电动机Y-△ 电动机 △降压启动控制
电动机Y-△ 电动机 △降压启动控制
PLC基本知识点 Байду номын сангаас本知识点
PLC基本知识点基本知识点
PLC基本知识点基本知识点

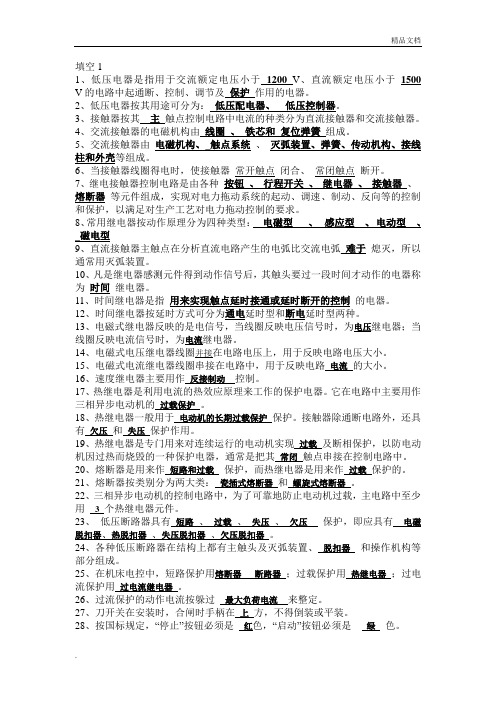

PLC复习资料

填空11、低压电器是指用于交流额定电压小于1200 V、直流额定电压小于1500 V的电路中起通断、控制、调节及保护作用的电器。

2、低压电器按其用途可分为：低压配电器、低压控制器。

3、接触器按其主触点控制电路中电流的种类分为直流接触器和交流接触器。

4、交流接触器的电磁机构由线圈、铁芯和复位弹簧组成。

5、交流接触器由_电磁机构、_触点系统_、_灭弧装置、弹簧、传动机构、接线柱和外壳等组成。

6、当接触器线圈得电时，使接触器_常开触点闭合、_常闭触点_断开。

7、继电接触器控制电路是由各种_按钮_、_行程开关_、_继电器_、_接触器_、_熔断器_等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

8、常用继电器按动作原理分为四种类型：_电磁型__ 、_感应型_ 、_电动型_ 、_磁电型_9、直流接触器主触点在分析直流电路产生的电弧比交流电弧_难于_熄灭，所以通常用灭弧装置。

10、凡是继电器感测元件得到动作信号后，其触头要过一段时间才动作的电器称为_时间_继电器。

11、时间继电器是指_用来实现触点延时接通或延时断开的控制_的电器。

12、时间继电器按延时方式可分为通电延时型和断电延时型两种。

13、电磁式继电器反映的是电信号，当线圈反映电压信号时，为电压继电器；当线圈反映电流信号时，为电流继电器。

14、电磁式电压继电器线圈并接在电路电压上，用于反映电路电压大小。

15、电磁式电流继电器线圈串接在电路中，用于反映电路_电流_的大小。

16、速度继电器主要用作_反接制动__控制。

17、热继电器是利用电流的热效应原理来工作的保护电器。

它在电路中主要用作三相异步电动机的_过载保护_。

18、热继电器一般用于_电动机的长期过载保护_保护。

接触器除通断电路外，还具有_欠压_和_失压_保护作用。

19、热继电器是专门用来对连续运行的电动机实现_过载_及断相保护，以防电动机因过热而烧毁的一种保护电器，通常是把其_常闭_触点串接在控制电路中。
