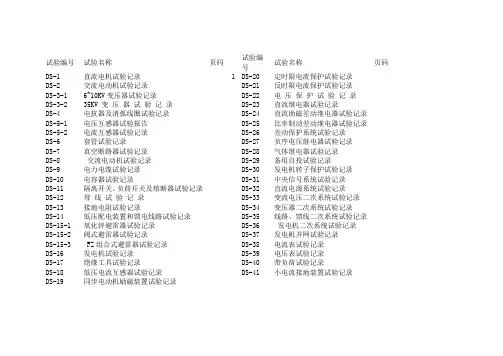

试验编号试验名称页码试验编号试验名称页码DS-1 直流电机试验记录 1 DS-20 定时限电流保护试验记录DS-2 交流电动机试验记录DS-21 反时限电流保护试验记录DS-3-1 6~10KV变压器试验记录DS-22 电压保护试验记录DS-3-2 35KV 变压器试验记录DS-23 直流继电器试验记录DS-4 电抗器及消弧线圈试验记录DS-24 直流助磁差动继电器试验记录DS-5-1 电压互感器试验报告DS-25 比率制动差动继电器试验记录DS-5-2 电流互感器试验记录DS-26 差动保护系统试验记录DS-6 套管试验记录DS-27 负序电压继电器试验记录DS-7 真空断路器试验记录DS-28 气体继电器试验记录DS-8 交流电动机试验记录DS-29 备用自投试验记录DS-9 电力电缆试验记录DS-30 发电机转子保护试验记录DS-10 电容器试验记录DS-31 中央信号系统试验记录DS-11 隔离开关、负荷开关及熔断器试验记录DS-32 直流电源系统试验记录DS-12 母线试验记录DS-33 变流电压二次系统试验记录DS-13 接地电阻试验记录DS-34 变压器二次系统试验记录DS-14 低压配电装置和馈电线路试验记录DS-35 线路、馈线二次系统试验记录DS-15-1 氧化锌避雷器试验记录DS-36 发电机二次系统试验记录DS-15-2 阀式避雷器试验记录DS-37 发电机并网试验记录DS-15-3 FZ组合式避雷器试验记录DS-38 电流表试验记录DS-16 发电机试验记录DS-39 电压表试验记录DS-17 绝缘工具试验记录DS-40 带负荷试验记录DS-18 低压电流互感器试验记录DS-41 小电流接地装置试验记录DS-19 同步电动机励磁装置试验记录。
电气专业调试报告一、实验目的本实验旨在通过对电气设备的调试，掌握电气设备的使用方法以及常见故障排除方法。
同时，通过实践操作提高学生的动手能力和实际应用能力。
二、实验仪器与材料1.电源2.电动机3.电压表4.电流表5.示波器6.密封接线盒7.电线、插头等配套材料三、实验步骤1.将电源连接到电动机的端子上，并将电流表和电压表连接到电动机的输入端。
2.打开电源，观察电动机的运行情况。
记录电压和电流的数值。
3.使用示波器观察电动机的电流波形，并记录相关信息。
4.检查电动机是否存在异常噪音或异味。
如有异常情况，及时停止运行并进行检修。
5.将电动机连续运行一段时间，观察其运行稳定性。
6.更换电动机的供电电压，观察其运行情况与参数变化，并记录相关数据。
7.关闭电源，结束实验。
四、实验结果与分析在本次实验中，通过调试电动机并观察其运行情况，我们得到了如下数据：供电电压为220V时，电流为2.5A，电压为200V时，电流为2.2A。
通过示波器观察到电动机的电流波形较为平稳，没有明显的谐波成分。
在电动机运行过程中没有出现异常噪音或异味，运行稳定。
当更换供电电压为180V时，电流为1.8A，电压为160V时，电流为1.5A。
可以观察到随着供电电压的降低，电流也随之减小。
根据实验结果，我们可以得到一些结论和分析：1.电动机的电流与供电电压呈正相关关系，即供电电压越高，电流越大。
2.电动机的电流波形符合正弦波特征，说明电动机的工作状态正常。
3.电动机在不同供电电压下的运行情况稳定，没有出现异常现象。
五、实验总结通过本次电气专业调试实验，我们进一步熟悉了电动机的使用方法和调试过程。
同时，通过实际操作，加深了对电动机工作原理的理解，提高了我们的动手能力和实际应用能力。
在实验过程中，我们遵守了实验操作规范，注意了电路的安全和仪器的正确使用，确保了实验的顺利进行。
总的来说，本次实验对我们的电气专业学习和实践能力的提高都起到了积极的促进作用。

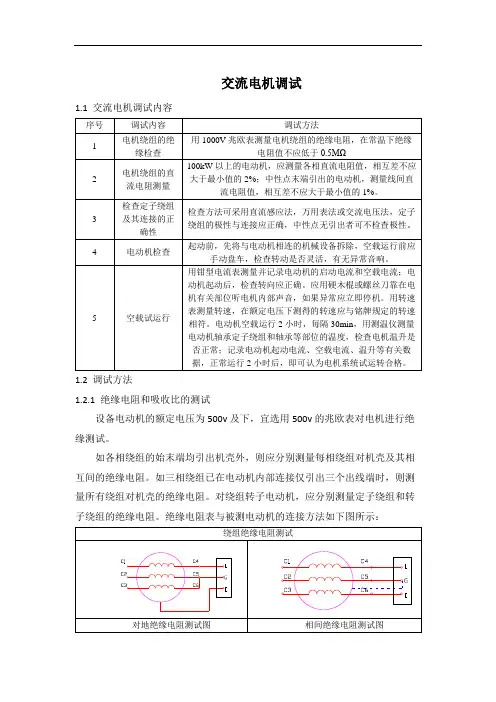

交流电机调试1.1 交流电机调试内容1.2 调试方法1.2.1 绝缘电阻和吸收比的测试设备电动机的额定电压为500v及下，宜选用500v的兆欧表对电机进行绝缘测试。
如各相绕组的始末端均引出机壳外，则应分别测量每相绕组对机壳及其相互间的绝缘电阻。
如三相绕组已在电动机内部连接仅引出三个出线端时，则测量所有绕组对机壳的绝缘电阻。
对绕组转子电动机，应分别测量定子绕组和转子绕组的绝缘电阻。
绝缘电阻表与被测电动机的连接方法如下图所示：1.2.2 检查定子绕组极性及连接的正确性三相电动机极性测试的方法有两种：直流感应法检测，交流电压法检测。
（1）直流感应法检测：依据电磁互感应原理，当在电动机定子某一相绕组中通以脉冲电流时，另外两相绕组中，就会产生感应电势，测量感应电势和脉冲电流的方向可确定定子绕组的头尾。
试验的接线图如下：试验电源采用3～6V干电池，当合上开关Q时，脉冲电流通过绕组AX，并且在绕组BY、CZ绕组中产生感应电动势，使直流毫安表偏转，如果毫安表的指针向正的方向偏转，则与毫安表正极相连的绕组一端与接电源正极的绕组一端为同一极性；若毫安表的指针方向向反方向偏转，则可将接到毫安表的绕组对调，使其头尾一致。
确定了电动机的两相绕组的极性，再按上述方法确定第三相绕组的极性。
（2）交流电压法测试：将电动机的任意两相绕组串联，在另一相绕组上施加一单相交流电压（一般为定子绕组额定电压的10%左右），然后使用交流电压表测量相串联的两相绕组上的电压，若测得的电压值为零，则与电压表相连的两个绕组的端头同为两相绕组的始端（同极性）；若测得的电压与试验电压相近，则相串联的两个绕组为头尾相连，与电压表两端相连的两个绕组的端头分别为两相绕组的始端和末端（异极性）。
确定了电动机两相绕组的极性后，再按上述方法确定第三相绕组的极性。
测试图如下：（3）可变电阻器、起动电阻器、灭磁电阻器的电阻测量绝缘电阻的测试采用合适兆欧表进行测试；当与回路一起测试时，绝缘电阻不应低于0.5MΩ。
电动机试验作业指导书标题：电动机试验作业指导书引言概述：电动机试验是机电创造和应用领域中非常重要的环节，通过试验可以验证电动机的性能和质量，保证其正常运行。
本文将详细介绍电动机试验作业的指导书，包括试验前的准备工作、试验参数的设置、试验过程的操作、试验数据的记录和分析、以及试验后的处理。
一、试验前的准备工作1.1 确认试验设备和仪器的完好性：检查试验设备和仪器是否完好，确保试验过程中不会浮现故障。
1.2 确认试验环境的安全性：检查试验环境是否符合安全标准，确保试验过程中不会造成人员伤害。
1.3 确认试验样品的准备情况：准备好待测试的电动机样品，确保其符合试验要求。
二、试验参数的设置2.1 确定试验目的和方法：根据试验的具体目的和方法，设置相应的试验参数。
2.2 设置试验条件：包括电压、电流、频率等试验条件的设置，确保试验过程中参数稳定。
2.3 确定试验时间和频率：根据试验要求确定试验时间和频率，确保试验结果准确可靠。
三、试验过程的操作3.1 启动试验设备：按照操作规程启动试验设备，确保设备正常运行。
3.2 进行试验操作：按照试验指导书的要求进行试验操作，注意操作方法和步骤。
3.3 监控试验参数：在试验过程中及时监控试验参数的变化，确保试验过程稳定。
四、试验数据的记录和分析4.1 记录试验数据：在试验过程中及时记录试验数据，包括电压、电流、功率等参数。
4.2 分析试验数据：对试验数据进行分析，查找异常数据并进行处理，确保试验结果准确可靠。
4.3 生成试验报告：根据试验数据生成试验报告，总结试验过程和结果，为后续工作提供参考。
五、试验后的处理5.1 整理试验设备和仪器：试验结束后及时整理试验设备和仪器，确保设备安全存放。
5.2 处理试验样品：根据试验结果处理试验样品，如需要修理或者更换。
5.3 总结试验经验：总结试验过程中的经验教训，为今后的试验工作提供参考。
结语：电动机试验作业指导书是机电试验过程中的重要参考文献，正确遵循指导书的要求可以保证试验的准确性和可靠性。
FC302调试笔记XX项目临时使用的FC302变频器使用端子控制，只用来做单向运行控制无变速；只需要将12和37短接，PLC运行输出接到继电器线圈，继电器常开触点接变频器端子12和端子18。
参数设置简单说明1,基本设置0-01语言设置10中文0-02电机速度显示单位[0] RPM选择是以电动机速度（RPM）方式显示电动机速度变量和参数（即参考值、反馈和极限）。
0-20 1600显示当前控制字1603当前状态字2,电机参数1-01 2 对于可以有效抵抗负载突然变化的简单系统，可以选择磁通矢量无编码器反馈。
仅限FC 3021-29电机自学习，正常情况下选择工启用完整AMA,部分电机学习时会报错AMA学习超时,就选择2启用精简AMA,大功率提升电机一定要做自学习，洛阳项目出现过电机没学习过流和过转矩。
1-90电机热保护4 ETR跳闸当菜单1活动时，计算负载，并在电动机过载时停止变频器（使其跳闸）。
可以通过某个数字输出来设置警告信号。
一旦发生警告或变频器跳闸（热警告），就会产生相应信号。
制动项目未使用抱闸）4,参考值与加减速（梅州项目未使用加减速）3-00参考值范围0MIN-MAX3-02下限0下限频率3-03上限50上限频率3-05单位3HZ3-10060%分段速度1根据运行状态调整115%分段速度2根据运行状态调整3-10为预设参考值。
要设置为0,不然减速会没效果。
4,极限与警告4-10电动机速度方向2 双向4-19 输出频率的最大极限50Hz8-01通讯设置[0]使用数字输入和控制字进行控制。
[1]仅使用数字输入进行控制。
[2]仅使用控制字进行控制。
（DP时）8-03控制字超时时间0.38-04总线超时功能2停止5-10端子18数字输入设置百分比（间接控制频率或者说是速度），梅州项目一般设置在85%左右，100%变频器容易报警。
5-40继电器1的功能（梅州项目未使用）32选择机械制动控制。
选择后，参数组2-2*中的参数将被激活。

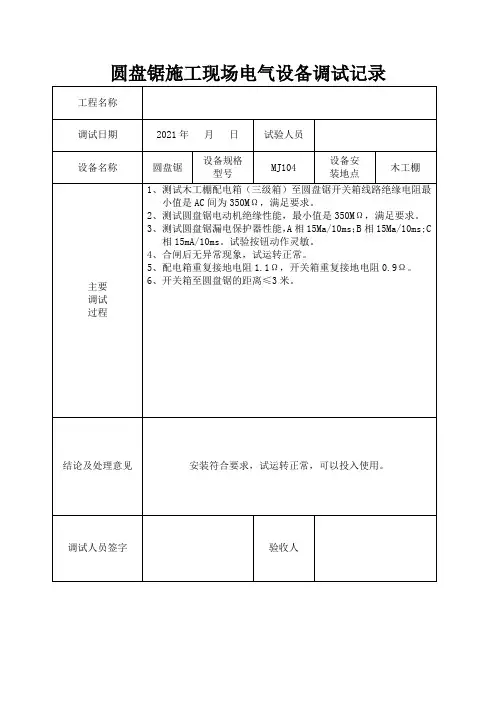

设备调试记录Ⅰ基本要求和内容（1）电气设备调试记录应包括高低压配电装置、电力变压器、发电机组、备用和不间断电源设备、电气动力设备和低压电器等电气设备的试验调整报告、交接试验报告和电气设备（系统）试运行记录等。
（2）高压的电气设备和布线系统及继电保护系统的试验调整和交接试验必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150〔以下简称GB50150〕的规定，并出具试验调整、交接试验报告。
（3）低压的电气设备和布线系统的试验调整和交接试验应符合现行国家标准GB50303规定，并出具试验调整和交接试验报告。
（4）发电机交接试验包括静态试验和运转试验，其试验部位、试验内容和试验结果应符合设计要求、设备技术文件和现行国家标准GB50303规定，并填写试验调整和交接试验报告，并经有关人员签证齐全。
（5）现场单独安装的低压电器交接试验内容、试验结果应符合现行国家标准GB50303规定，并填写试验调整、交接试验报告，并经有关人员签证齐全。
（6）高低压变配电装置试运行应符合以下规定：1）试运行应在试运行前有关的电气试验调整、交接试验项目完成，并出具合格试验调整、交接试验报告，以及施工单位编制出书面试运行方案或作业指导书，明确试运行程序后，方可开展；2）二次回路应在绝缘电阻测试合格后，方可接通控制电源和操作电源，模拟试验二次回路的控制、联锁、保护和信号等动作均必须符合设计要求，且灵敏可靠、正确无误。
若有不正常，必须查明原因，排除故障，并做好记录；3）试运行过程应严格按照设备技术文件和试运行方案中的程序和步骤认真操作，做好各项调试，测量记录各项运行数据，检查各部位有无异常情况；4）试运行过程若出现质量事故，必须查明事故原因，及时处理，并做好记录；5）填写试运行记录，并经有关人员签证齐全。
（7）发电机组试运行应符合以下规定：1）发电机组空载试运行应在静态试验、随机配电盘控制柜接线检查合格后开展；2）负荷试运行应在调试和空载试运行合格后开展；3）试运行过程应严格按照设备技术文件和试运行方案中的程序和步骤认真操作，做好各项调试，测量记录各项运行数据，检查各部位有无异常情况；4）按设计的自备电源使用分配预案开展预定负荷试验，机组连续运行12h，无机械、电气等故障和无漏油、漏水、漏气等缺陷，试运行合格，才能投入使用；5）发电机馈电线路连接后，两端的相序应与原供电系统的相序一致；6）试运行过程若出现质量事故，必须立即停车，查明事故原因，及时处理，并做好记录；7）填写试运行记录，并经有关人员签证齐全。
Ⅰ基本要求和内容（1）电气设备调试记录应包括高低压配电装置、电力变压器、发电机组、备用和不间断电源设备、电气动力设备和低压电器等电气设备的试验调整报告、交接试验报告和电气设备（系统）试运行记录等。
（2）高压的电气设备和布线系统及继电保护系统的试验调整和交接试验必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150〔以下简称GB50150〕的规定，并出具试验调整、交接试验报告。
（3）低压的电气设备和布线系统的试验调整和交接试验应符合现行国家标准GB50303规定，并出具试验调整和交接试验报告。
（4）发电机交接试验包括静态试验和运转试验，其试验部位、试验内容和试验结果应符合设计要求、设备技术文件和现行国家标准GB50303规定，并填写试验调整和交接试验报告，并经有关人员签证齐全。
（5）现场单独安装的低压电器交接试验内容、试验结果应符合现行国家标准GB50303规定，并填写试验调整、交接试验报告，并经有关人员签证齐全。
（6）高低压变配电装置试运行应符合下列规定：1）试运行应在试运行前有关的电气试验调整、交接试验项目完成，并出具合格试验调整、交接试验报告，以及施工单位编制出书面试运行方案或作业指导书，明确试运行程序后，方可进行；2）二次回路应在绝缘电阻测试合格后，方可接通控制电源和操作电源，模拟试验二次回路的控制、联锁、保护和信号等动作均必须符合设计要求，且灵敏可靠、正确无误。
若有不正常，必须查明原因，排除故障，并做好记录；3）试运行过程应严格按照设备技术文件和试运行方案中的程序和步骤认真操作，做好各项调试，测量记录各项运行数据，检查各部位有无异常情况；4）试运行过程若出现质量事故，必须查明事故原因，及时处理，并做好记录；5）填写试运行记录，并经有关人员签证齐全。
（7）发电机组试运行应符合下列规定：1）发电机组空载试运行应在静态试验、随机配电盘控制柜接线检查合格后进行；2）负荷试运行应在调试和空载试运行合格后进行；3）试运行过程应严格按照设备技术文件和试运行方案中的程序和步骤认真操作，做好各项调试，测量记录各项运行数据，检查各部位有无异常情况；4）按设计的自备电源使用分配预案进行预定负荷试验，机组连续运行12h，无机械、电气等故障和无漏油、漏水、漏气等缺陷，试运行合格，才能投入使用；5）发电机馈电线路连接后，两端的相序应与原供电系统的相序一致；6）试运行过程若出现质量事故，必须立即停车，查明事故原因，及时处理，并做好记录；7）填写试运行记录，并经有关人员签证齐全。
电动机调试运行记录A220调整数据瞬动：A:2860A B: 2860A C:2860A检查时间2009.1.13天气晴环境温度 5 C2.热继电器型号LR9-F7375整定范围200~330A整定值230A检查时间2009.1.15天气晴环境温度 5 C 线路检查：一次回路、二次回路接线正确，牢固•通电检查符合设计要求•电机外壳接地符合要求..结论试运行记录：馈电线回路编号1PCY-1A型号规格1kV3*150mm 2+1*70mm 2绝缘电阻150M Q1.空〜运行时间年月电压U AB =U BC=U CA =电流I A=I B =I C=转速r/min环境温度C温升C 2.负载运行运行时间2009年8月3日14时30分至16时30分电压U AB=380V U BC=380V U CA=380V电流I A=155A I B=157A I C=155A转速r/min环境温度30 C温升20 C审核: 试验人员记录:电动机调试运行记录审核: 试验人员记录:电动机调试运行记录结论馈电线回路编号 Y — 6A 型号规格HF4-0.6/1Kv5*10mm 2绝缘电阻 300M Q1.空载运行'''---------运行时间年 月日 '分'■至~~~■分^电压 U AB =U BC =U CA =电流 I A =I B =I C =转速 r/min环境温度C温升C2.负载运行运行时间 2009年8月 3日14时30分 至16 时30分电压 U AB =380V U BC =380VU CA =380V电流 I A =18.7AI B =18.3AI C =18.6A转速r/min 环境温度30 C温升 20 C检查时间 2009.1.14 天气 晴 环境温度5 C2.热继电器 型号 LR2-D3322C 整定范围24A整定值22 . 6A检查时间 2009.1.14 天气 晴 环境温度5 C线路检查：一次回路、二次回路接线正确 ，牢固•通电检查符合设计要求•电机外壳接地符合要求审核：试验人员：记录:电动机调试运行记录试运行记录：2.热继电器审核：试验人员：记录:电动机调试运行记录线路检查一次回路、二次回路接线正确牢固•通电检查符合设计要求•电机外壳接地符合要求审核：试验人员：记录:电动机调试运行记录审核：试验人员：记录:电动机调试运行记录审核：试验人员：记录:电动机调试运行记录审核：试验人员：记录:电动机调试运行记录检查时间2009323环境温度10 C线路检查：一次回路、二次回路接线正确 ，牢固•通电检查符合设计要求•电机外壳接地符合要求••审核：试验人员：记录:电动机调试运行记录电动机本体检查审核：试验人员：记录:电动机调试运行记录审核: 试验人员记录: 电动机调试运行记录审核: 试验人员记录:电动机调试运行记录型号NS100N整定范围25A生产厂家MERLINGERIN调整数据瞬动：A: 250A B: 250A C: 250A检查时间2009225天气雨环境温度8 C2.热继电器型号LR2-D13整定范围7~10A整定值8.8A检查时间2009.2.25天气雨环境温度8 C线路检查：一次回路、二次回路接线正确，牢固•通电检查符合设计要求•电机外壳接地符合要求结论试运行记录：馈电线回路编号PCY-7型号规格HF4-0.6/1kV4*6mm 2绝缘电阻100M Q1. 空载运行〜一■-运行时间年月时电压U AB=U BC=U CA=电流I A=I B =I C=转速r/min环境温度C温升C2.负载运行运行时间2009年7月10日8时30分至10时30分电压U AB=380V U BC=380V U CA=380V电流I A=4.8A I B=5.1A I C=4.9A转速r/min环境温度36 C温升审核: 试验人员记录:电动机调试运行记录结论试运行记录：馈电线回路编号PCY-8型号规格HF4-0.6/1kV4*2.5mm2绝缘电阻100M Q1.空载运行''' ---------运行时间年月分-至—7——~电压U AB=U BC=U CA=电流I A=I B =I C=转速r/min环境温度c温升C2.负载运行运行时间2009 年7 月10日8时30分至10时30分电压U AB=380V U BC=380V U CA=380V电流I A=1.6A I B=1.6A I C=1.6A转速r/min环境温度36 C温升线路检查：一次回路、二次回路接线正确，牢固•通电检查符合设计要求•电机外壳接地符合要求审核：试验人员：记录:电动机调试运行记录型号LRD12 整定范围 5.5~8.0A整定值7.2A检查时间2009225 天气环境温度线路检查：一次回路、二次回路接线正确，牢固•通电检查符合设计要求•电机外壳接地符合要求结论试运行记录：馈电线回路编号PCY-4A型号规格HF4-0.6/1kV4*4mm 2绝缘电阻150M Q1.空载运行运行时间年月曰分时_________________ 电压U AB=U BC=U CA=电流I A=I B =I C=转速r/min环境温度C温升C2.负载运行运行时间2009年7月10日8时30分至10时30分电压U AB=380V U BC=380V U CA=380V电流I A=4.6A I B=4.8A I C=4.8A转速r/min环境温度36 C温升审核：试验人员：记录:电动机调试运行记录执行标准：电气装置安装工程电气设备交接试验标准GB 2006工程名称转炉系统节能项目单项工程2#转炉改造线路检查：一次回路、二次回路接线正确，牢固•通电检查符合设计要求•电机外壳接地符合要求审核：试验人员：记录:。
水泵试运行调试记录名称：自动喷淋接力水泵日期：XX年XX月XX日扬程：100M流量：108m3/h规格型号：XBD10/30-100×5运转时间：2小时功率：45KW转数：1475r/min效率：84.7‰环境温度：29℃电压：380V电流：符合要求类别：三相异步电动机泵转数安装位置：设备间（主）验收意见：经检查，水泵运转正常，技术性能参数符合设备技术文件及施工质量验收规范要求。
质检员、施工单位、施工员均已签字确认。
XXX-B立式多级泵是一种用于室内给水系统的设备。
25LG3-10×4是其规格型号，能够运转40M，流量为3m3/h，转速为2900r/min，功率为1.5KW，效率为42‰。
该泵的安装位于5-○6/○S屋顶○的Q轴-○水箱间1#和2#。
在运行过程中，电动机泵转数为2840，功率为1.5KW，电流和电压分别为380V和三相异步。
为了保证设备的正常运转，需要进行检查和验收。
其中，地脚螺栓必须紧固无松动；盘动泵轴不能有卡阻现象；叶轮必须正确转向；不能有异常振动和声响；电机运行功率必须符合文件规定值；轴承滚动温度不能超过70℃，温升不能超过35℃；滑动温度不能超过75℃，温升不能超过40℃。
经过检查，LG-B立式多级泵的运行技术性能参数符合设备技术文件及施工质量验收规范要求。
环境温度、给水设备和安装是水泵试运行调试中需要注意的重要因素。
本次试运行的设备为LG-B立式多级泵，用于室内给水系统。
设备规格型号为25LG3-10×4，运转时间为2小时，功率为1.5KW，转数为2900r/min，流量为3m3/h，扬程为40M。
效率为42‰，电流为3.43，电压为380V，属于三相异步电动机泵转数。
环境温度为27℃，功率为1.5KW，转数为2840，效率为3.43，电流为电压为380V，属于三相异步电动机泵转数。
检查项目包括地脚螺栓紧固无松动、盘动泵轴无卡阻现象、叶轮转向正确、无异常振动与声响等。
机电系统单机调试及联动调试方案机械运转是否正常，同时观察电动机运转是否平稳，无异常声音和振动。
注意事项：在进行电动机起动前，必须确保机械设备已经拆除，以免对电动机造成过大负载，影响调试效果。
给排水系统测试，包括水泵测试和排水测试。
水泵测试需要检查水泵的启动和停止是否正常，水流是否畅通，水泵是否存在漏水等问题。
排水测试需要检查排水系统是否正常运行，水流是否畅通，排水管道是否存在漏水等问题。
注意事项：在进行给排水系统测试前，必须确保水泵和排水管道已经安装完毕，并且没有漏水等问题。
电气系统测试，包括变配电所高低柜及动力配电箱柜的动力设备测试和照明系统测试。
变配电所高低柜及动力配电箱柜的动力设备测试需要检查设备的启动和停止是否正常，电流是否稳定，电压是否符合要求等问题。
照明系统测试需要检查灯具是否正常点亮，光线是否均匀，是否存在漏电等问题。
注意事项：在进行电气系统测试前，必须确保所有设备已经安装完毕，并且电源已经接通。
联动调试，需要将机械系统和电气系统进行联动，检查机电系统的协调运行是否正常。
注意事项：在进行联动调试前，必须确保机械系统和电气系统已经分别进行了调试，并且不存在问题。
同时，需要根据实际情况进行调整和优化，以确保机电系统的协调运行达到最佳效果。
为了保证调试工作的顺利进行，需要进行精心的组织和准备工作。
具体包括成立调试领导小组和调试班组，制定详细的送电与调试计划，进行调试人员的研究与培训，准备调试用的工具与仪器等。
同时，配电箱（柜）厂商也需要提供技术资料，并派遣技术人员参与配合调试。
注意事项：在进行调试工作前，必须确保所有工作都已经完成，包括配电柜（箱）等变配电设备的安装、供电干线的敷设和连接、线路标识和保护工作的完成等。
电动机试验在进行电动机试验时，需要注意以下几点：首先，如果发现声音异常，应立即停机。
其次，在额定电压下测得的转速应与铭牌规定的转速相符。
接着，电动机空载运行2小时后，需要检查电机温升是否正常，用测振仪测量电动机的振动并记录各种数据。
