破碎设备的原理和应用1. 引言破碎设备是处理矿石、矿石粉碎和破碎的机械设备。
它广泛应用于矿山、建筑材料、冶金、化工等领域。
本文将介绍破碎设备的原理和应用。
2. 破碎设备的原理破碎设备通过应用力将原料从较大的块状物粉碎为更小的颗粒。
破碎的过程是通过机械力对原料施加压力、切削或撞击,使物料断裂或变形,从而达到减小颗粒尺寸的目的。
破碎设备的原理通常有以下几种:2.1 冲击式破碎机冲击式破碎机利用高速旋转的锤子或锤头对原料进行冲击,使物料通过撞击和碰撞的方式破碎。
冲击式破碎机适用于处理中等硬度和脆性的原料。
2.2 锤式破碎机锤式破碎机通过锤头和物料之间的撞击和重复撞击来破碎物料。
锤式破碎机适用于处理低硬度和湿度较高的原料。
2.3 钳式破碎机钳式破碎机利用两个平行的钳板夹紧和碾磨物料,使物料被压碎。
钳式破碎机适用于处理高硬度和强度的原料。
2.4 圆锥式破碎机圆锥式破碎机通过圆锥形破碎腔将物料进行挤压和破碎。
圆锥式破碎机适用于处理中等到高硬度的原料。
3. 破碎设备的应用破碎设备在多个领域有着广泛的应用。
以下是破碎设备的主要应用领域:3.1 矿山在矿山中,破碎设备被用来将原始矿石破碎为更小的颗粒,以便后续的选矿和提取过程。
常见的矿石破碎设备包括破碎机、圆锥破碎机和冲击破碎机。
3.2 建筑材料在建筑材料行业中,破碎设备用于将较大的石块和岩石破碎成适合建筑和道路施工的骨料。
常见的建筑材料破碎设备包括颚式破碎机、反击式破碎机和圆锥破碎机。
3.3 冶金冶金行业使用破碎设备将原料破碎成合适尺寸的颗粒,以便进行冶炼和提纯过程。
常见的冶金破碎设备包括颚式破碎机、圆锥破碎机和锤式破碎机。
3.4 化工化工行业使用破碎设备将原料破碎为适当的颗粒大小,以便进行下一步的化学反应和处理。
常见的化工破碎设备包括颚式破碎机、冲击破碎机和圆锥破碎机。
3.5 其他领域破碎设备还在其他领域有着广泛的应用,例如陶瓷工业、玻璃工业、电力行业等。
在陶瓷工业中,破碎设备用于将陶瓷原料破碎成粉末,用于制造陶瓷制品。
冲击式破碎机使用手册一、产品简介及用途简介:简称冲击破,俗称冲击式破碎机,是一种具有国际先进水平的高能低耗冲击破,其性能在各种矿石细破设备中起着不可替代的作用,是目前最行之有效、实用可靠的碎石机器;用途:冲击式破碎机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石石灰石、花岗岩、玄武岩、辉绿岩、安山岩等、矿石尾矿、石屑的人工制砂、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产以及各种冶金渣的细碎和粗磨作业,特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等,比其他类型的破碎机更具有优越性;与液压保护颚破配套使用,可处理各种冶金渣,对建筑用砂、筑路用砂石优为适宜;三、工作原理冲击式破碎机的其工作原理方面,简单一点说是石打石的原理;让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞,从而达到破碎的目的;而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流,圆锥破碎机返回过程中又进行2次破碎,所以在运行过程中对机器反击板的磨损是很少的;石料由机器上部直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的靶石产生高速度的撞击与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎,从下部直通排出;形成闭路多次循环,由筛分设备控制达到所要求的粒度;四、性能特点1、冲击式破碎机效率高,具有细碎、粗磨功能;2、结构简单、安装、维修方便、运行成本低;3、通过非破碎物料能力强,受物料水份含量影响小,含水份可达8%;4、产品粒形优异,呈立方体,针片状含量极低,适宜骨料整形、人工制砂及高等级公路骨料生产;5、产品堆积密度大,铁污染极小;五、注意事项1、定期停机打开观察门观察冲击式冲击式破碎机内部磨损情况,中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度,磨损后应及时更换或修补,更换耐磨块时应同时更换,保证耐磨块重量相同;严禁破碎机工作过程中打开观察门观察内部工作情况,破石机以免发生危险;发现叶轮体磨损及时更换找制造厂家修补;特别注意,未经制造厂家同意,严禁私自自制叶轮;2、冲击式破碎机在工作到400小时的时候应适量的加入润滑脂,到工作到2000小时的时候就要打开主轴总成对承进行清洗了,如果工作到7200小时的时后就必须更换新的轴承了;3、传动三角胶带拉紧力大小应调整适当,以保证三角胶带应进行分组选配,便其每组长度尽可能一致;应调整便两电机电流差值不超过15A;4、在工作过程中,因冲击式破碎机属于高速运转的设备,应该特别的注意安全;工作人员应远离设备,若需上机修理的话,必须断电后方可进行操作;六、影响因素1、物料的硬度:越硬的物料制沙起来越困难,而且对冲击式破碎机的磨损越严重;制沙的速度慢、能力低;因此需要我们在物料的选择上注意一些;2、物料的组成:冲击式破碎机前物料里含的细粉越多越影响制沙,因为这些细粉容易粘附影响输送;因此对于细粉含量多的物料应该提前过一次筛;将细粉尽量的从物料中筛选出来,以免影响冲击式破碎机的正常工作;3、冲击式破碎机破碎后物料的细度:细度要求高,即要求制沙出来的物料越细,则制沙能力越小;这方面要具体的要求而定,如无特殊要求,一般的将物料的细度设制为中细即可;4、物料的粘度:即物料的粘度越大,越容易粘附;粘度大的物料在冲击破碎机内会粘附在制沙腔的内壁,如不能及时进行清理,将影响冲击式破碎机的工作效率,严重时还可能影响立式破碎机的正常工作;因此,在选择物料的时候,一定要注意物料的粘度不易太大;5、物料的湿度:即物料中含的水分较大时,物料在立式破碎机内容易粘附,也容易在下料输送过程中造成堵塞,造成制沙能力减小;解决这方面的问题,首先在物料选择的时候就要严格控制物料的湿度,如果把选择的物料的湿度过大,可采用日照或风干等方式来降低物料中水分的百分比;七、工作原理冲击式破碎机的其工作原理方面,简单一点说是石打石的原理;让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞,从而达到破碎的目的;而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流,返回过程中又进行2次破碎,所以在运行过程中对机器反击板的磨损是很少的;石料由机器上部直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的靶石产生高速度的撞击与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎,从下部直通排出;形成闭路多次循环,由筛分设备控制达到所要求的粒度;八、性能特点1、冲击式破碎机效率高,具有细碎、粗磨功能;2、结构简单、安装、维修方便、运行成本低;3、通过非破碎物料能力强,受物料水份含量影响小,含水份可达8%;4、产品粒形优异,呈立方体,针片状含量极低,适宜骨料整形、人工制砂及高等级公路骨料生产;5、产品堆积密度大,铁污染极小;九、注意事项1、定期停机打开观察门观察冲击式冲击式破碎机内部磨损情况,中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度,磨损后应及时更换或修补,更换耐磨块时应同时更换,保证耐磨块重量相同;严禁破碎机工作过程中打开观察门观察内部工作情况,以免发生危险;发现叶轮体磨损及时更换找制造厂家修补;特别注意,未经制造厂家同意,严禁私自自制叶轮;2、冲击式破碎机在工作到400小时的时候应适量的加入润滑脂,到工作到2000小时的时候就要打开主轴总成对承进行清洗了,如果工作到7200小时的时后就必须更换新的轴承了;3、传动三角胶带拉紧力大小应调整适当,以保证三角胶带应进行分组选配,便其每组长度尽可能一致;应调整便两电机电流差值不超过15A;4、在工作过程中,因冲击式破碎机属于高速运转的设备,应该特别的注意安全;工作人员应远离设备,若需上机修理的话,必须断电后方可进行操作;十、影响因素1、物料的硬度:越硬的物料制沙起来越困难,而且对冲击式破碎机的磨损越严重;制沙的速度慢、能力低;因此需要我们在物料的选择上注意一些;2、物料的组成:冲击式破碎机前物料里含的细粉越多越影响制沙,因为这些细粉容易粘附影响输送;因此对于细粉含量多的物料应该提前过一次筛;将细粉尽量的从物料中筛选出来,以免影响冲击式破碎机的正常工作;3、冲击式破碎机破碎后物料的细度:细度要求高,即要求制沙出来的物料越细,则制沙能力越小;这方面要具体的要求而定,如无特殊要求,一般的将物料的细度设制为中细即可;4、物料的粘度:即物料的粘度越大,越容易粘附;粘度大的物料在冲击破碎机内会粘附在制沙腔的内壁,如不能及时进行清理,将影响冲击式破碎机的工作效率,严重时还可能影响立式破碎机的正常工作;因此,在选择物料的时候,一定要注意物料的粘度不易太大;5、物料的湿度:即物料中含的水分较大时,物料在立式破碎机内容易粘附,也容易在下料输送过程中造成堵塞,造成制沙能力减小;解决这方面的问题,首先在物料选择的时候就要严格控制物料的湿度,如果把选择的物料的湿度过大,可采用日照或风干等方式来降低物料中水分的百分比;。

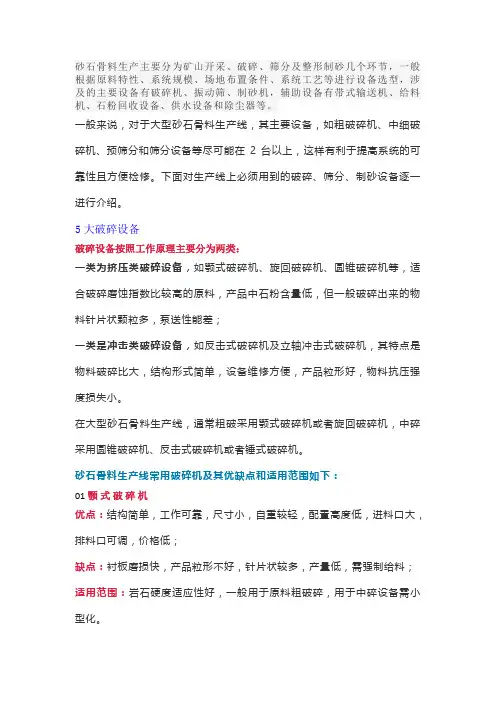

砂石骨料生产主要分为矿山开采、破碎、筛分及整形制砂几个环节,一般根据原料特性、系统规模、场地布置条件、系统工艺等进行设备选型,涉及的主要设备有破碎机、振动筛、制砂机,辅助设备有带式输送机、给料机、石粉回收设备、供水设备和除尘器等。
一般来说,对于大型砂石骨料生产线,其主要设备,如粗破碎机、中细破碎机、预筛分和筛分设备等尽可能在2台以上,这样有利于提高系统的可靠性且方便检修。
下面对生产线上必须用到的破碎、筛分、制砂设备逐一进行介绍。
5大破碎设备破碎设备按照工作原理主要分为两类:一类为挤压类破碎设备,如颚式破碎机、旋回破碎机、圆锥破碎机等,适合破碎磨蚀指数比较高的原料,产品中石粉含量低,但一般破碎出来的物料针片状颗粒多,泵送性能差;一类是冲击类破碎设备,如反击式破碎机及立轴冲击式破碎机,其特点是物料破碎比大,结构形式简单,设备维修方便,产品粒形好,物料抗压强度损失小。
在大型砂石骨料生产线,通常粗破采用颚式破碎机或者旋回破碎机,中碎采用圆锥破碎机、反击式破碎机或者锤式破碎机。
砂石骨料生产线常用破碎机及其优缺点和适用范围如下:01颚式破碎机优点:结构简单,工作可靠,尺寸小,自重较轻,配置高度低,进料口大,排料口可调,价格低;缺点:衬板磨损快,产品粒形不好,针片状较多,产量低,需强制给料;适用范围:岩石硬度适应性好,一般用于原料粗破碎,用于中碎设备需小型化。
02旋回破碎机优点:单机处理量大,单位能耗低,产品粒形好,大中型机可连续给料,无需给料机;缺点:结构复杂,尺寸大,机体高大,维修难,价格高,进料尺寸小,土建施工量大;适用范围:适用于各种硬度岩石,一般用做粗碎设备,小型机也可用于中碎环节。
03圆锥破碎机优点:工作可靠,产量高,粒度均匀,衬板磨损小;缺点:结构复杂,维修维护要求高,机体安装尺寸高,价格昂贵;适用范围:岩石硬度适应性好,骨料生产线上最常用中碎或者细碎设备。
04反击式破碎机优点:破碎比大,产品细,粒形好,能耗低,结构简单;缺点:板锤和衬板容易磨损,更换和维修工作量大;扬尘严重,不适用于破碎塑性和黏性物料;适用范围:适用于破碎中硬岩石,用于中碎和制砂设备,目前有些大型设备也用于粗碎。
锤式制砂机和冲击式制砂机都是机制沙厂应用很多的制砂设备。
其中锤式制砂机根据结构和锤头结构不同,又分类为立轴锤式制砂机,可逆锤式制砂机,板锤式制砂机等,而冲击式制砂机虽然不断更新,结构变化不大,根据转子结构不同分为闭环式冲击破碎机,开环式冲击破碎机,根据叶轮发射孔数量不同分为vsi制砂机,5x制砂机,6x 制砂机等。
锤式制砂机成沙率高,尤其是底部带筛底的卧式锤破机,将篦板间隙设计成5--8mm,可以不经过振动筛而一次成型,没有返料,许多厂家误导客户,以一次成型为这类锤式制砂机的优点,这里我们不做推荐。
一次成型的背后是高损耗是高的维护率,不仅锤头需要频繁更换,就连篦板也经常更换并损坏。
经过更新换代的可逆锤式制砂机和可逆反击制砂机是锤式制砂机里
面比较耐用和维护率低的,但是在处理花岗岩和河卵石来说,维护高损耗大还是明显缺点,尤其是锤头磨损后产量下降,使得整条生产线效率大打折扣。
因此,在原料是石灰石,风化岩等情况下,可以使用锤头类制砂机制砂,在原料是花岗岩,河卵石等硬岩类情况下,推荐使用冲击式加对辊制砂机的联合制砂工艺。
几种破碎机的优缺点分析及操作规程详解破碎机是一种常用的矿石破碎设备,广泛应用于冶金、建筑、化工、公路、铁路、水利等领域。
不同种类的破碎机具有各自的优缺点,下面将对几种常见的破碎机进行优缺点分析,并详解操作规程。
1.锤式破碎机优点:-处理能力强,适用于较硬的物料;-结构简单,操作和维修方便;-粉碎比较细,产品质量较高。
缺点:-能耗较高;-震动和噪音大,对环境污染较严重;-对石灰石、页岩等湿度较高的物料处理效果较差。
操作规程:-操作前应先检查破碎机的各部位是否安装牢固,有无松动现象;-起动前应检查润滑部位是否充油,机器是否处于正常运转状态;-在投料之前,应将破碎室中的杂物清理干净,确保无异物存在;-在投料过程中,需均匀、稳定地将物料投入破碎室内,避免过高的冲击力导致设备损坏;-破碎结束后,应关闭电源,清理破碎室中的物料残留。
2.颚式破碎机优点:-处理能力大,适用于较硬的物料;-粉碎比较细,产品质量较高;-结构简单,占地面积较小。
缺点:-能耗较高;-震动和噪音大,对环境污染较严重;-对含有大块状物料的处理效果较差。
操作规程:-操作前应先检查破碎机的各部位是否安装牢固,有无松动现象;-起动前应检查润滑部位是否充油,机器是否处于正常运转状态;-在投料之前,应将破碎室中的杂物清理干净,确保无异物存在;-在投料过程中,需均匀、稳定地将物料投入破碎室内,避免过高的冲击力导致设备损坏;-在破碎过程中,应注意观察破碎机的电流和振动情况,确保设备正常运行;-破碎结束后,应关闭电源,清理破碎室中的物料残留。
3.圆锥式破碎机优点:-适用范围广,可处理多种物料;-产品颗粒形状好,粉碎比较细;-结构稳定,运行平稳,噪音较小。
缺点:-构造复杂,维护保养较为麻烦;-功耗较大;-对于含有大块状物料的处理效果较差。
操作规程:-操作前应先检查破碎机的各部位是否安装牢固,有无松动现象;-起动前应检查润滑部位是否充油,机器是否处于正常运转状态;-在投料之前,应将破碎室中的杂物清理干净,确保无异物存在;-在投料过程中,需均匀、稳定地将物料投入破碎室内,避免过高的冲击力导致设备损坏;-在破碎过程中,应注意观察破碎机的电流和振动情况,确保设备正常运行;-破碎结束后,应关闭电源,清理破碎室中的物料残留。

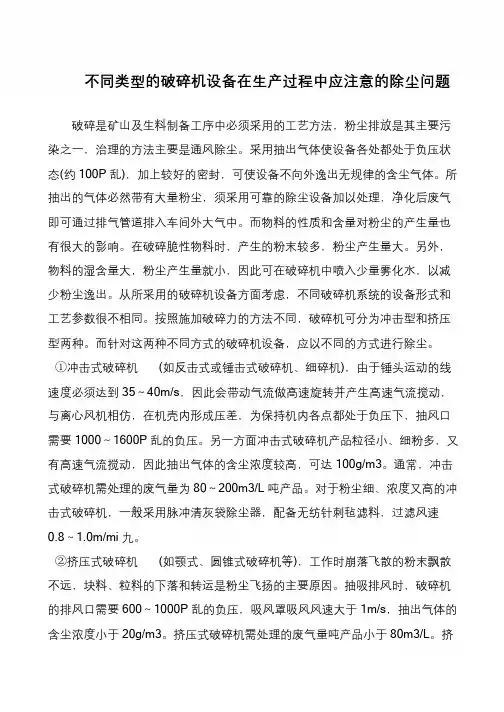

书山有路勤为径,学海无涯苦作舟不同类型的破碎机设备在生产过程中应注意的除尘问题破碎是矿山及生料制备工序中必须采用的工艺方法,粉尘排放是其主要污染之一,治理的方法主要是通风除尘。
采用抽出气体使设备各处都处于负压状态(约100P 乱),加上较好的密封,可使设备不向外逸出无规律的含尘气体。
所抽出的气体必然带有大量粉尘,须采用可靠的除尘设备加以处理,净化后废气即可通过排气管道排入车间外大气中。
而物料的性质和含量对粉尘的产生量也有很大的影响。
在破碎脆性物料时,产生的粉末较多,粉尘产生量大。
另外,物料的湿含量大,粉尘产生量就小,因此可在破碎机中喷入少量雾化水,以减少粉尘逸出。
从所采用的破碎机设备方面考虑,不同破碎机系统的设备形式和工艺参数很不相同。
按照施加破碎力的方法不同,破碎机可分为冲击型和挤压型两种。
而针对这两种不同方式的破碎机设备,应以不同的方式进行除尘。
①冲击式破碎机(如反击式或锤击式破碎机、细碎机),由于锤头运动的线速度必须达到35~40m/s,因此会带动气流做高速旋转并产生高速气流搅动,与离心风机相仿,在机壳内形成压差,为保持机内各点都处于负压下,抽风口需要1000~1600P 乱的负压。
另一方面冲击式破碎机产品粒径小、细粉多,又有高速气流搅动,因此抽出气体的含尘浓度较高,可达100g/m3。
通常,冲击式破碎机需处理的废气量为80~200m3/L 吨产品。
对于粉尘细、浓度又高的冲击式破碎机,一般采用脉冲清灰袋除尘器,配备无纺针刺毡滤料,过滤风速0.8~1.0m/mi 九。
②挤压式破碎机(如颚式、圆锥式破碎机等),工作时崩落飞散的粉末飘散不远,块料、粒料的下落和转运是粉尘飞扬的主要原因。
抽吸排风时,破碎机的排风口需要600~1000P 乱的负压,吸风罩吸风风速大于1m/s,抽出气体的含尘浓度小于20g/m3。
挤压式破碎机需处理的废气量吨产品小于80m3/L。
挤。
各种破碎机简介破碎机是一种常见的矿山机械设备,广泛应用于矿山、建材、冶金、化工等行业。
破碎机主要功能是将大块的物料压碎、破碎或剪切成小块或粉末形式,以方便后续处理。
破碎机体积小、重量轻、工作效率高,能够批量处理物料,降低人力成本。
本文将为读者介绍一些常见的破碎机及其特点。
一、颚式破碎机颚式破碎机是一种最常见的破碎机,其结构简单,维护容易,价格相对较便宜,广泛应用于建材、矿山和冶金等行业。
颚式破碎机的工作原理是利用电动机带动皮带和轮毂,使动颚周期性上下运动,压碎物料。
颚式破碎机的特点是能够适应较大的物料尺寸,通常可以处理300-800mm的大块物料。
不过,由于颚式破碎机的压力较小,不能处理过硬的物料,同时噪音较大、能耗较高。
二、冲击式破碎机冲击式破碎机是一种常用的中等硬度碎石机,适用于中等硬度和脆性矿石的碎石,例如石灰石、石膏、石英矿等。
冲击式破碎机的工作原理是利用高速旋转的转子和高速碰撞的物料来实现破碎。
冲击式破碎机的特点是结构简单、工作可靠、能耗低、噪音小、处理效率较高。
但由于转子旋转速度较高,易产生振动和噪音,需要做好隔音和减振的措施。
三、圆锥式破碎机圆锥式破碎机是一种主要用于中等硬度以上、中等颗粒度的物料破碎机。
圆锥式破碎机的工作原理是通过喂料口将物料送入圆锥内壳,物料在压力下逐渐破碎和研磨。
圆锥式破碎机的特点是破碎比较均匀,破碎能力较强,易于自动化控制,但成本较高。
四、磨粉机磨粉机是一种将硬质物料破碎成粉末的破碎机,通常用于粉状制品的生产和加工过程中。
磨粉机的工作原理是通过旋转磨盘和磨辊,将高硬度物料磨成细粉。
磨粉机的特点是处理精度高,可控性强,适用范围广,但价格较贵。
五、制砂机制砂机是一种特殊的破碎机,主要用于生产各种规格的高品质的砂石骨料。
制砂机的工作原理是通过物料落入制砂机中的摆锤高速旋转的转子上,反复碰撞和破碎,以实现产出骨料的目的。
制砂机的特点是处理效果好、生产效率高、工作噪音低、能源消耗低,但投资成本相对较高。
几种破碎机的优缺点分析及操作规程详解破碎机是一种常见的机械设备,广泛应用于矿山、冶金、建材、化工等领域。
不同种类的破碎机具有各自特点和适用范围。
接下来,将就几种常见的破碎机,包括锤式破碎机、颚式破碎机和圆锥破碎机,进行优缺点分析,并提供操作规程的详细解释。
1.锤式破碎机:优点:-结构简单,制造成本低,适用于中小型矿山使用。
-破碎比高,破碎颗粒均匀。
-运行稳定,噪音低。
缺点:-运行能耗较高,破碎效率低。
-构造复杂、易损件较多,维修保养成本较高。
-无法控制破碎颗粒的大小。
操作规程:1)在开机前,检查锤式破碎机的各个部件是否正常运转、润滑情况是否良好。
2)启动破碎机前,应打开进料装置上的安全阀,确保无杂物进入破碎腔。
3)启动破碎机后,需等待其达到正常工作转速,再逐渐加大进料量。
4)破碎机运行期间,应注意破碎腔内是否有异常声音或振动,并随时进行观察和检测。
5)若发现破碎机出现异常情况,应立即停机检查,并及时处理。
2.颚式破碎机:优点:-结构简单、占地面积小,适用于中小型矿山使用。
-破碎比高,破碎效率较高。
-通过调整出料口的宽度,可以控制破碎颗粒的大小。
缺点:-锻造和制造难度较大,成本较高。
-运行时产生较大的振动和噪音。
-维护保养较为复杂,易损件的更换较为麻烦。
操作规程:1)在操作前,需检查颚式破碎机的润滑情况和紧固件是否松动。
2)启动破碎机前,要打开给料口上的安全阀,确保无杂物进入破碎腔。
3)启动破碎机后,应等待其达到正常运转转速,逐渐加大进料量,同时确保进料均匀,并避免过大的冲击负荷。
4)注意观察破碎腔内是否有异常声音或振动,若发现异常情况应立即停机检查。
5)破碎机停机后,应清理破碎腔内的残渣和杂物,并及时润滑和更换易损件。
3.圆锥破碎机:优点:-破碎比高,破碎效率较高。
-通过调整破碎腔的凸轮和偏心轴的位置,可以控制破碎颗粒的大小。
-结构简单,可靠性高,维护保养较为方便。
缺点:-制造成本较高,占地面积较大。

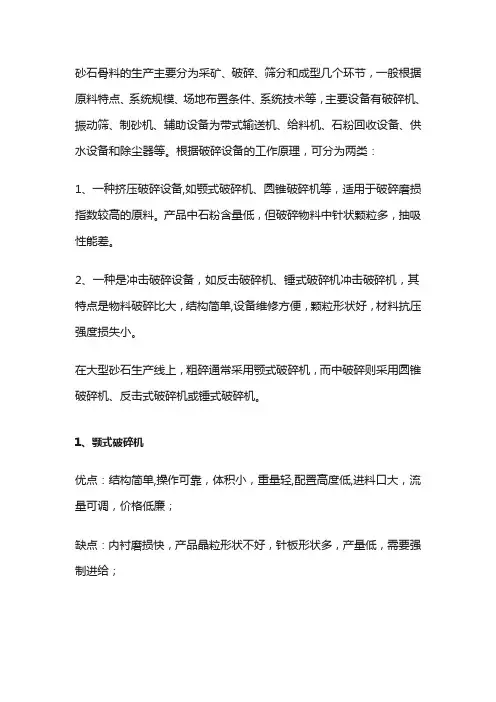

砂石骨料的生产主要分为采矿、破碎、筛分和成型几个环节,一般根据原料特点、系统规模、场地布置条件、系统技术等,主要设备有破碎机、振动筛、制砂机、辅助设备为带式输送机、给料机、石粉回收设备、供水设备和除尘器等。
根据破碎设备的工作原理,可分为两类:1、一种挤压破碎设备,如颚式破碎机、圆锥破碎机等,适用于破碎磨损指数较高的原料。
产品中石粉含量低,但破碎物料中针状颗粒多,抽吸性能差。
2、一种是冲击破碎设备,如反击破碎机、锤式破碎机冲击破碎机,其特点是物料破碎比大,结构简单,设备维修方便,颗粒形状好,材料抗压强度损失小。
在大型砂石生产线上,粗碎通常采用颚式破碎机,而中破碎则采用圆锥破碎机、反击式破碎机或锤式破碎机。
1、颚式破碎机优点:结构简单,操作可靠,体积小,重量轻,配置高度低,进料口大,流量可调,价格低廉;缺点:内衬磨损快,产品晶粒形状不好,针板形状多,产量低,需要强制进给;适用范围:岩石硬度适应性好,一般用于原料粗破碎,于中等粉碎设备需要小型化。
2、圆锥破碎机优点:工作可靠,产高,粒度均匀,内衬磨损小;缺点:结构复杂,维护要求高,安装尺大,价格高;适用范围:岩石硬度适应性好,集料生产线上最常用的中细碎设备。
3、反击式破碎机优点:破碎比大,产品细腻,晶粒形状好,能耗低,结构简单;缺点:钢板锤和衬垫易磨损,更换维护工作量大,粉尘严重,不适用于破碎的塑料和粘性材料;适用范围:适用于破碎中硬岩、中粉碎和制砂设备,目前也有一些大型设备用于粗破碎。
4、锤式破碎机优点:破碎比大,产高,晶粒形状好,材料细腻;缺点:锤子损坏快,更换频繁,工作粉尘大,原料含水率超过12%,胶料不能有效通过;适用范围:适用于破碎中等坚硬岩石,,一般用于细碎设备;有炉排时,于制砂,目前很少使用。
石方破碎方案在建筑和工程领域中,经常会遇到需要破碎石方以便于清理或重构的情况。
石方的破碎方案有很多不同的选择,每一种都有自己的适用场景和优缺点。
本文将探讨几种常见的石方破碎方案,并对它们的特点和应用进行分析。
1. 机械破碎机械破碎是最常见的石方破碎方案之一。
主要通过使用强大的机械设备,如颚式破碎机、冲击式破碎机等对大型石方进行破碎。
机械破碎具有高效、快捷的特点,适用于大规模的工程项目。
然而,由于机械设备本身的体积庞大,移动不便且耗能高,因此适用于场地固定和需要大量石方破碎的情况。
2. 内爆破碎内爆破碎是一种通过引爆炸药来破碎石方的方法。
这种方法适用于需要快速破碎大块石方的应用场景,例如岩石爆破、地基处理等。
内爆破碎的优势在于其速度快,能够在短时间内破碎大量的石方。
然而,安全问题是内爆破碎面临的主要挑战之一,严格的安全措施和专业人员的指导是必不可少的。
3. 液压破碎液压破碎是一种通过使用液压装置对石方进行破碎的方法。
这种方法适用于需要对石方进行精确且小规模破碎的情况,例如拆除建筑物或处理废弃石方。
液压破碎的优势在于其精确性和可控性,能够在不损坏周围结构的情况下进行石方破碎。
然而,由于液压装置需要大量的液压油来提供动力,因此在一些项目中可能会面临液压油的供应问题。
4. 高能激光破碎高能激光破碎是一种新兴的石方破碎技术。
通过使用高能激光束对石方进行直接破碎,无需机械设备或炸药。
这种方法具有高效、精确的特点,能够在不损坏周围环境的情况下对石方进行破碎。
然而,高能激光破碎技术目前仍处于发展阶段,设备成本较高且技术要求较高,因此在实际应用中较为有限。
总之,选择适当的石方破碎方案取决于具体的应用场景和项目要求。
在做出选择之前,需要综合考虑破碎效率、安全性、可控性以及成本等因素。
未来,随着技术的不断发展和创新,我们可以期待更加高效、可持续的石方破碎方案的出现,为建筑和工程领域带来更多便利和发展机会。
Vsi冲击式制砂机是市场占有率最大的细碎制砂机型,其低的金属损耗和方便快捷的维护方式,使得在制砂市场深受欢迎。
但是由于vsi立式制砂机属于高转速设备,工况条件恶劣,使用过程中常出现问题,现在介绍如下。
1、vsi冲击式制砂机三角带打滑或松动
冲击式破碎机运转时间久了会使三角带松动或打滑,致使制砂效率降低,可调整拉紧螺栓,张紧皮带即可解除。
2、Vsi冲击式制砂机机器振动过大
虽然冲击式破碎机是双电机带动,运行平稳性高于单电机的设备,但在整个生产过程中,设备还是会有微弱振频,这是正常现象。
但如果出现机器振动过大就要及时处理了。
Vsi 制砂机振动过大的原因主要还是平衡问题,可能是叶轮流道堵塞造成,也可能是一边的耐磨件磨损严重造成,还有可能是叶轮移位造成,不过这种情况很少见。
3、vsi冲击式制砂机有金属撞击声
可能过铁,也可能的分料器松动,及时停机处理即可。
3、Vsi冲击式制砂机轴承发热
Vsi冲击式制砂机轴承发热是很棘手的问题,主要和轴承品质、润滑油品质、是否进入灰尘有关。
不同的季节要用不同的润滑油。
轴承发热一定要停机维护,不能强行工作,不然烧毁轴承得不偿失。
润滑油品质不好要更换,一般按照说明书采购油品不会错,一般不会是轴承问题,如果是就要联系厂家退换了。
如果是进入灰尘造成的摩擦增加发热,就要从密封问题找出口。
5、vsi冲击式制砂机空转阻力过大
空转的时候阻力过大,要检查轴承上密封盖内是否塞料,如果上密封盖内存在塞料,则只要打开上密封盖,并且对内部进行清除好了。
混凝土破碎机种类及规格一、前言混凝土破碎机是工程建设中必不可少的重要设备之一,它可以将混凝土块状物料破碎成较小的颗粒状物料,便于后续的工程处理。
而不同的工程所需的混凝土破碎机也会有所不同,因此在选择混凝土破碎机时需要根据具体的工程要求来选择不同种类和规格的混凝土破碎机。
本文将针对混凝土破碎机的种类和规格进行详细的介绍。
二、混凝土破碎机的种类1. 摆锤式混凝土破碎机摆锤式混凝土破碎机是一种常见的混凝土破碎设备,其主要特点是破碎效率高、破碎比大、维护简单等。
该设备适用于破碎中等硬度的混凝土块状物料,破碎后的物料粒度较小,可以满足后续工程的处理要求。
2. 冲击式混凝土破碎机冲击式混凝土破碎机是一种高效的混凝土破碎设备,其主要特点是破碎效率高、破碎比大、适用范围广等。
该设备适用于破碎硬度较高的混凝土块状物料,破碎后的物料粒度较小,可以满足后续工程的处理要求。
3. 锤式混凝土破碎机锤式混凝土破碎机是一种高效的混凝土破碎设备,其主要特点是破碎效率高、破碎比大、适用范围广等。
该设备适用于破碎硬度较高的混凝土块状物料,破碎后的物料粒度较小,可以满足后续工程的处理要求。
4. 圆锥式混凝土破碎机圆锥式混凝土破碎机是一种高效的混凝土破碎设备,其主要特点是破碎效率高、破碎比大、适用范围广等。
该设备适用于破碎硬度较高的混凝土块状物料,破碎后的物料粒度较小,可以满足后续工程的处理要求。
三、混凝土破碎机的规格1. 摆锤式混凝土破碎机规格摆锤式混凝土破碎机的规格主要包括以下几个方面:(1) 破碎腔口尺寸:破碎腔口尺寸是衡量摆锤式混凝土破碎机规格大小的关键指标,该指标一般以破碎腔口宽度和高度来衡量。
常见的摆锤式混凝土破碎机的破碎腔口尺寸为800mm*600mm、1000mm*800mm、1200mm*1000mm等。
(2) 破碎机转子尺寸:破碎机转子尺寸是衡量摆锤式混凝土破碎机规格大小的另一个关键指标,该指标一般以转子直径和转子长度来衡量。
冲击式破碎机工作原理
冲击式破碎机是一种广泛应用于矿山、建筑、公路、水利等行业的破碎设备,其主要工作原理是通过高速旋转的转子和冲击板的相互作用将物料破碎。
冲击式破碎机由进料口、转子、冲击板、出料口、机壳、电动机等部分组成。
当物料通过进料口进入破碎机后,被转子高速旋转的锤子击打,同时受到冲击板的反击力,使物料发生破碎。
破碎后的物料在转子和冲击板的作用下被快速排出,完成破碎作业。
冲击式破碎机的转子是其破碎效果的关键部分,转子由主轴、锤头、轴承和联轴器等部件组成。
其中锤头是转子的重要组成部分,锤头数量和排列方式影响着破碎机的破碎效率和能耗。
常见的转子类型包括单转子和双转子,单转子适用于对物料进行粗破碎,双转子则适用于对物料进行细破碎。
冲击板是冲击式破碎机的另一个核心部件,其作用是在物料受到锤头撞击时反弹出来,形成反击力,使物料产生破碎。
冲击板的数量和排列方式也影响着破碎机的破碎效率和能耗。
一般来说,冲击板数量越多,破碎效率越高,但能耗也会相应增加。
在冲击式破碎机的使用过程中,需要注意以下几点。
首先是破碎机的维护保养,经常检查破碎机的零部件是否磨损严重,及时更换损坏的部件,保证破碎机的正常运行。
其次是控制破碎机的进料量,
避免过量进料导致破碎机过载,影响破碎效率和设备寿命。
最后是选择合适的物料进行破碎,避免过硬或过软的物料对破碎机造成损坏。
总的来说,冲击式破碎机是一种高效、节能、环保的破碎设备,其工作原理简单易懂,操作方便。
在矿山、建筑、公路、水利等行业中得到了广泛应用,为相关行业的发展做出了重要贡献。
这种设备的参数如下表所示:说过了技术参数,再给大家讲一讲关于这种机器的一些其他方面的知识,帮助大家对其进行了解。
冲击式破碎机,俗称制砂机。
这种产品广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业。
其工作原理是,物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。
这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。
被破碎的物料由下部排料口排出。
在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。
涡动腔内部巧妙的气流自循环,消除了粉尘污染。
性能特点有以下几点:1.结构简单合理、自击式破碎,超低的使用费用;2.独特的轴承安装与先进的主轴设计,使本机具有重负荷和高速旋转的特点。
3.具有细碎、粗磨功能;4.可靠性高、严密的安全保障装置,保证设备及人身安全;5.运转平稳、工作噪声小、高效节能、破碎效率高;6.受物料水分含量的影响小,含水量可达8% 左右;7.易损件损耗低,所有易损件均采用国内外优质的耐磨材料,使用寿命长。
少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件。
8.涡流腔内部气流自循环,粉尘污染小。
9. 叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。
生产过程中,石料能形成保护底层,机身无磨损,经久耐用。
10. 安装方式多样,可移动式安装。
11. 产品呈立方体,堆积密度大,铁污染小。
冲击式破碎机是一种用于生产机制砂的破碎设备,同时也可以应用于石料整形,而且整形的效果是非常好的。
冲击式破碎机为什么具备整形能力呢?来我们看看其工作原理。
冲击式破碎机有全中心给料或者瀑流给料两种模式,但无论哪一种,都是经过锤头击打、物料撞击摩擦破碎的。
首先叶轮周边的锤头线速度非常高,比反击破的锤头线速度要高一倍,击打物料属于撞击破碎,在整个破碎过程中,物料受到各个方向上的力的作用和摩擦,粒形好是可预见的。
目前市场上的冲击式破碎机有很多,包括5x新型高效制砂机、VSI冲击式制砂机、PCL立轴冲击破、HRS短流程冲击破等,都是采用这种原理破碎,很多人将之称为石打石、石打铁的过程。
以往我们认为反击破生产出的石料粒型好,也过分强调了冲击式破碎机的制砂能力,从而忽视了其整形能力。
在目前对骨料品质要求愈来愈高的前提下,作为整形机,冲击式破碎机拥有更广阔的市场。
采用冲击式破碎机作为石料整形机的优势:
1.增强石料生产线的柔性,使得0--5mm和10--20mm成品料产量增加石料生产线生产的石料规格都是不定的,但通常为0-5mm、5-10mm、
10-20mm、20-31.5mm、31.5mm以上的料,这其中5-10mm、31.5mm以上的料价格不高,而0-5mm的机制砂、10-20mm之间的料可能价格高一点。
当5-10mm之间的料仓堆满,就可以将这部分料返回冲击式破碎机制砂,31.5mm以上的也可以进入冲击破整形到10-25mm之间的规格,能够达到高价格石料的标准。
2.增强了整条线的细碎能力
冲击式破碎机的细碎能力强,才会用它来做机制砂。
叶轮周边的线速度可以达到70-80m/s,高速旋转的合金锤头撞击物料的力也是非常巨大的。
冲击式破碎机实际应用中的优缺点分析
冲击式破碎机相对于其他破碎机来说具有很大的优势,但是冲击式破碎机在客观存在的缺陷。
由于冲击式破碎机是采用冲击原理破碎物料,其打击件,如:锤头、板锤、反击板等,在使用中磨损甚快。
这种缺陷,在相当长时期内,限制冲击式破碎机的适用范围。
只能用于中硬物料的破碎。
随着新型耐磨材料的应用,巍立不断的对冲击式破碎机零部件的材料进行研究改进,现在很大程度上延长了冲击式破碎机的使用寿命,降低了企业的生产成本。
立式破碎机作为预破碎工艺的主要设备已被成功地运用到生料粉磨系统,起到了增产节能的作用。
但是有相当的水泥厂使用效果并不理想,主要表现在板锤、衬板磨损严重,没有到达设计要求,磨机增产效果不明显。
目前水泥粉磨系统采用立式冲击破碎机预破碎工艺思路和方向是正确的,许多水泥厂不成功的主要原因是立式破碎机预破碎工艺设计不合理以及水泥粉磨系统工艺参数设置不当造成的。
目前水泥磨粉采用立式冲击式破碎机预破碎工艺一般安装在水泥磨头部位,这样布置进破碎机熟料温度过高且矿渣中含有铁溜子,以上两种因素造成破碎机板锤及衬板磨损严重导致其更换频繁,造成许多厂家认为使用该项工艺不经济。
立式冲击破碎机系高速旋转的设备,对熟料入机温度要小于80.由于各水泥厂机立窑煅烧水平不一样,出窑熟料最低的在100左右,最高的达到200以上,一般水泥厂出窑熟料温度在150左右。
由于熟料等块状固体物料,散热速度慢,加上在熟料储库存放时间短水泥熟料储库距离水泥磨头较近,因此出窑熟料温度不会得到有效降低。
当机主窑煅烧不正常时往往会落红料,造成进入破碎机熟料温度就会更高。
夏季,由于气温较高,进入立式破碎机熟料实际温度也会更高。
入破碎机熟料的温服高,加剧了板锤与衬板的磨损影响了使用寿命。
另一个问题是尽管许多厂在皮带输送机上安装两道除铁器,但仍有一些铁溜子进入立式破碎机,从而损坏衬板及板锤。
每班清理铁溜子一般需要10-20min,从而影响了磨机产量。
一般认为增加了预破碎工艺设备后,熟料粒度减小,水泥磨一仓平均球径应大大降低,一仓也应缩短。
采用该项工艺后,尽管10mm以下的熟料粒度占大多数,但当运转一段时间后,熟料平均粒度就会偏大。
为了增加适用性,配球原则应是90mm球尽可能的少,60mm、70mm、80mm的球应尽可能的多。
虽然入磨熟料粒度减小了,但一仓主要承担物料破碎及一仓装球量决定着水泥磨产量这一基本因素没有变。
许多水泥厂采用预破碎工艺后盲目地把一仓平均球径缩到50mm左右,隔仓板向一仓延伸1-2个衬板,结果造成水泥磨系统产量低。
虽然许多水泥厂增加预破碎工艺后,磨机一仓仍沿用阶梯衬板,因而没能充分发挥因熟料粒度减小后一仓最佳的破碎效果。
具体工艺是机立窑熟料出窑后经一级破碎入熟料储库,然后再熟料储库侧壁上开个卸料口,把熟料从库内放出来,当冷却到常温下,对熟料采用立式反击破碎机进行破碎,破碎后的成品通过提升机输送到另外的储库中,从而完成熟料预破工艺。
采用此种工艺可有效地避免熟料温度高及破碎机易混入铁溜子的弊端。
另外由于熟料冷却后易碎易磨,对稳定与提高水泥磨的产量,降低消耗是极为有利的,与采用磨头预破碎工艺相比,尽管多增加1台提升机,但总体经济效果还是合算的。
采用熟料预破碎工艺后,熟料大颗粒减少,因此应主要减少90mm球的数量,适当增加80mm、70mm、60mm球的数量,而一仓隔仓板的位置及一仓装载量应维持不变。
另外,与采用预破碎工艺相适应,磨机一仓衬板应改为沟槽节能衬板,而不应还采用阶梯衬板,这样水泥磨产量幅度就会更大。
在冲击作用下,被破碎物料往往沿着其最脆弱层面碎裂,这种选择性破碎法,其颗粒旱立方体形态的概率较高,故冲击式破碎机产品的针片状百分比含量可低于10%,而颚式、
圆锥和辊式等破碎机产品的针片状百分比含量会高于15%。
上述特点,使冲击式破碎机在众多的破碎机械中占有重要地位。
本文来源上海巍立路桥。
