高层建筑铝合金门窗的防雷接地施工

铝合金门窗工程防雷接地技术及规范铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。

在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。

铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。

1.关于雷的概述雷是一种大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。

有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面电梯机房、屋顶装饰造形等物。

2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规范》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

铝门窗工程防雷接地主要就是防侧击雷规范要求:第一类防雷建筑物高于30m时，30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。

及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。

第三类防雷建筑物高于60m时，60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

3.铝门窗工程防雷设计3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。

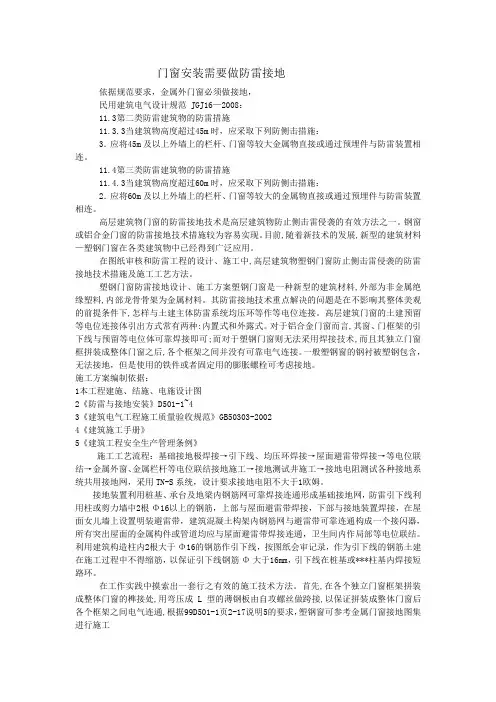

门窗安装需要做防雷接地依据规范要求，金属外门窗必须做接地，民用建筑电气设计规范 JGJ16—2008：11.3第二类防雷建筑物的防雷措施11.3.3当建筑物高度超过45m时，应采取下列防侧击措施：3．应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

11.4第三类防雷建筑物的防雷措施11.4.3当建筑物高度超过60m时，应采取下列防侧击措施：2．应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

高层建筑物门窗的防雷接地技术是高层建筑物防止侧击雷侵袭的有效方法之一。

钢窗或铝合金门窗的防雷接地技术措施较为容易实现。

目前,随着新技术的发展,新型的建筑材料—塑钢门窗在各类建筑物中已经得到广泛应用。

在图纸审核和防雷工程的设计、施工中,高层建筑物塑钢门窗防止侧击雷侵袭的防雷接地技术措施及施工工艺方法。

塑钢门窗防雷接地设计、施工方案塑钢门窗是一种新型的建筑材料,外部为非金属绝缘塑料,内部龙骨骨架为金属材料。

其防雷接地技术重点解决的问题是在不影响其整体美观的前提条件下,怎样与土建主体防雷系统均压环等作等电位连接。

高层建筑门窗的土建预留等电位连接体引出方式常有两种:内置式和外露式。

对于铝合金门窗而言,其窗、门框架的引下线与预留等电位体可靠焊接即可;而对于塑钢门窗则无法采用焊接技术,而且其独立门窗框拼装成整体门窗之后,各个框架之间并没有可靠电气连接。

一般塑钢窗的钢衬被塑钢包含，无法接地，但是使用的铁件或者固定用的膨胀螺栓可考虑接地。

施工方案编制依据：1本工程建施、结施、电施设计图2《防雷与接地安装》D501-1~43《建筑电气工程施工质量验收规范》GB50303-20024《建筑施工手册》5《建筑工程安全生产管理条例》施工工艺流程：基础接地极焊接→引下线、均压环焊接→屋面避雷带焊接→等电位联结→金属外窗、金属栏杆等电位联结接地施工→接地测试井施工→接地电阻测试各种接地系统共用接地网，采用TN-S系统，设计要求接地电阻不大于1欧姆。

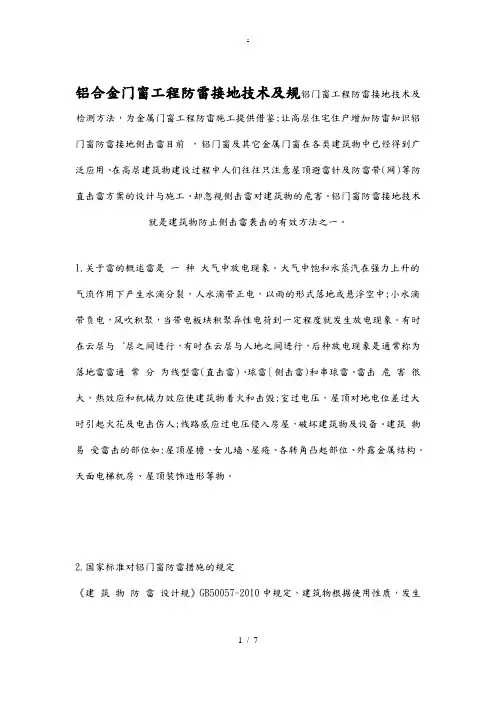

铝合金门窗工程防雷接地技术及规铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。

在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。

铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。

1.关于雷的概述雷是一种大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。

有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋，破坏建筑物及设备。

建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面电梯机房、屋顶装饰造形等物。

2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

铝门窗工程防雷接地主要就是防侧击雷规要求 :第一类防雷建筑物高于30m时，30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。

及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。

第三类防雷建筑物高于60m时， 60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

3.铝门窗工程防雷设计3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按图纸要求确定。

谈高层金属门窗的防雷接地施工摘要：日前，高层住宅门窗材质多为铝合金，为达到防水要求，窗框的制作并不是采用焊接的方法，而是用种叫做钢辅二通的塑料接头，窗框的四条边是互相独立的，从电气连通的角度来说，并没有形成个很好的电气连接环形回路，有遭受雷击的可能性。

关键词：高层；金属门窗；防雷接地；施工感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时，在进入建筑物的各类金属管线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备的安全。

目前，铝合金门窗及其它金属门窗在各类建筑物中已经得到广泛的应用。

随着建筑群的不断扩大，高层建筑越来越多，在高层建筑物建设过程中，侧击雷对建筑物的危害程度越来越高，人们的思想重视程度已大大增强。

一、雷击介绍(1)直接雷击(包括直击雷、侧击雷)：在活动区域内，雷电直接通过人体、建筑物、设备等对地放电产生的电击现象。

(2)间接雷击：即感应雷。

所谓间接雷击主要是直接霄辐射脉冲的电磁场效应和通过导体的雷电流，如以霄电波侵入、雷电反击等形式侵入建筑物内导致建筑物、设备损坏或人身伤1：的电昔现象。

直接雷击的防护是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地时对建筑物内部空间产生的各种影响。

直接雷击的防护主要采用避雷针、带、环、引下线、均压环、等电位、接地体均压环是高层建筑物为防侧卉需而设计的环绕建筑物周边的水平避雷带。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

锚门窗t程防雷接地主要就是防侧击雷。

土建预留等电位连接体引出方式有两种：处露式和内置式。

处露式是采用圆钢作为避雷引下线与均压环焊接，预留金属连接片与金属门窗防雷引下线连接完成接地：内置式在门窗预留洞口处墙体预埋钢件，该预埋钢件与均压环焊接，金属门窗框防雷接地引线与该预埋件焊接。

金属门窗防雷接地引线位置、数量确定后应考虑其材料及规格。

金属门窗防雷接地引线与土建预留等电位连接方式最好采用不锈钢螺栓紧同并加防松装置弹簧垫片。

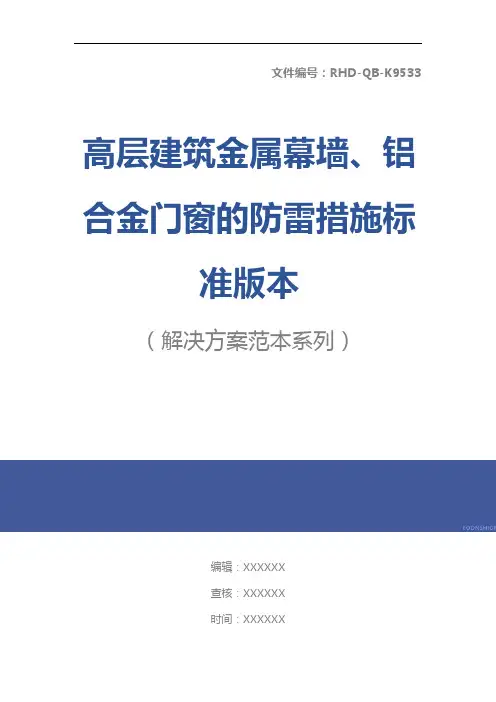

文件编号：RHD-QB-K9533 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX高层建筑金属幕墙、铝合金门窗的防雷措施标准版本高层建筑金属幕墙、铝合金门窗的防雷措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

当前，随着防雷技术、法制建设、规范管理等方面的发展，因雷击引起火灾、爆炸和人体伤亡的事故已逐渐减少，但有些地区受雷灾造成的损失仍然频繁发生。

引起雷电灾害频繁发生，既有主观原因也有客观原因。

主观原因是：高层建筑物的直击雷防护措施不完善；大量通信、计算机系统等弱电设备和相当部分建筑物防雷设计不符合技术规范；人们防范雷电灾害发生的意识薄弱等。

客观原因是：新建高层、超高层建筑物导致雷电活动的影响不断加剧；通信、计算机系统等抗干扰能力较弱的现代化设备越来越普及；易爆易燃场所迅速增长等。

因此，雷电灾害必须引起我们高度的重视，加强对防雷设计进行研究、审核、检测和验收等一系列规范化管理。

本文是笔者对高层建筑金属幕墙、铝合金门窗防雷措施的个人看法，供同行讨论和参考。

一、防雷类别与不设防的判定按强制性国家标准《建筑物防雷设计规范》GB50057-94第2.0.3条和第2.0.4条，确定该高层建筑物是属第二类防雷建筑物、第三类防雷建筑物或者不需考虑防雷。

1、国家级重点文物保护的建筑物、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆等特别重要的建筑物；国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物属第二类防雷建筑物。

2、省级重点文物保护的建筑物及省级档案馆；预计雷击次数大于或等于0.06次／a的一般性工业建筑物，属于第三类防雷建筑物。

3、部、省级办公建筑物及其它重要或人员密集的公共建筑物。

铝合金门窗工程防雷接地技术及检测:关键词为金属门窗工程防雷施工提供借本文论述铝门窗工程防雷接地技术及检测方法，铝门窗及其它鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，在高层建筑物建设过程中人们往往金属门窗在各类建筑物中已经得到广泛应用。

却忽视侧击雷对只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一建筑物的危害。

我们在广州市政府机关安居工程中进行了大胆实践，取得了较理想的效果。

关于雷的概述1.大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生一种雷是小水滴带负电，风吹积;水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中有时在云层与‘层之当带电板块积聚异性电荷到一定程度就发生放电现象。

聚，常间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通很大，热效应和害为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危分室内过电压，屋顶对地电位差过大时引起火花机械力效应使建筑物着火和击毁;受雷易及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面:击的部位如电梯机房、屋顶装饰造形等物。

国家标准对铝门窗防雷措施的规定2.中规定，建筑物根据使用性质，发生防雷设计规范》GB50057-94《建筑物建筑物根据其重要性除应采取防雷电事故的可能性和后果，按防雷要求分三类。

铝门窗工程防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

30m 雷建筑物高于30m时，雷接地主要就是防侧击雷规范要求 :第一类防类防及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二门窗等较大金属物与防雷装置及以上外墙上的栏杆、时，45。

雷建筑物高于45m及以卜外墙上的栏杆、门窗等较 60m雷建筑物高于60m时，连接。

第三类防大的金属物与防雷装置连接。

铝门窗工程防雷设计3.根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等3.1 级或按设计院图纸要求确定。

高层建筑物中铝合金门窗防雷接地工程及检测技术要点分析摘要：铝合金窗户被人们广泛的应用在高层建筑中，铝合金门窗防雷接地工作的开展关系到整个工程的建设。

但是从当前发展实际情况来看，在高层建筑物施工中，人们一味的关注屋面防雷，忽略了侧击雷对建筑物的危害。

为此，文章结合国家标准对铝合金门窗防雷措施提出的要求，就高层建筑物中铝合金门窗防雷接地工程及检测技术应用要点问题进行探究。

关键词：高层房屋建筑；铝合金门窗；防雷接地工程；检测技术在社会的进步发展下，铝合金隔热断桥材料被人们广泛的应用到建筑门窗中，但是从实际安装应用情况来看，人们一味的关注屋面的防雷，具体行为为人为添加弹簧垫片来防范雷击下的窗面松动，忽略了侧击雷对房屋建筑物的损害。

为了能够减少雷电对高层建筑物铝合金门窗的袭击，需要相关人员严格按照规范的标准就高层建筑物铝合金门窗防雷接地工程实施必要的检测，从而提升高层建筑铝合金门窗防雷接地水平。

一、国家对铝合金门窗防雷措施的规定按照《建筑物防雷设计规范》要求，建筑物在遭受雷电袭击之后会出现严重的后顾。

按照建筑物的防雷要求可以划分为三类，建筑物根据其重要性和实际应用范围需要采取对应的防雷电措施，包含防雷电波侵入、防雷电感应、防侧雷击。

铝合金工程防雷防侧雷击的具体规范要求如下所示：在房屋建筑物的高度超过30m的时候，需要注重房屋建筑金属物和大型防雷装置的连接问题。

对于建筑高度超过45m的建筑，需要采取积极的措施密切关注建筑外墙栏杆、门窗等较大金属物和防雷装置的连接。

二、房屋建筑物铝合金门窗防雷设计第一，在房屋建筑工程施工的过程中根据房屋建筑物的性质、用途以及可能遭受雷电危害袭击的严重程度来合理确定防雷等级，严格按照规范的施工图纸来组织施工。

第二，按照房屋建筑物铝合金门窗防雷设计的要求来确定铝合金门窗的位置，了解铝合金门窗上容易遭受雷击和不容易遭受雷击的部位，在此基础上对容易遭受雷击的部位来进行重点防范。

第三，对于旷野环境中的建筑物、超高层大尺寸建筑物要注重根据当地环境特点来设计建筑防雷设计方案，在这类房屋建筑的铝合金门窗上做好必要的防雷接地施工。

高层建筑金属幕墙铝合金门窗的防雷措施随着高层建筑的数量不断增加，对于建筑物的防雷与接地工作变得越来越重要。

但是，对于金属幕墙、铝合金门窗这样的建筑材料，由于其导电性能，容易成为雷电的靶标。

一旦发生雷击，不仅会损坏建筑物，更会对人身安全造成威胁。

因此，在设计高层建筑金属幕墙、铝合金门窗时，必须考虑有效的防雷措施，以确保建筑物和人员的安全。

防雷措施1. 装置防雷接地系统防雷接地系统是建筑物防雷工程的重要组成部分，主要作用是将雷击的电流集中地带导入地下，以降低雷击对人员和建筑物的影响。

在高层建筑金属幕墙、铝合金门窗的设计中，必须考虑到防雷接地系统的设计和铺设。

一般来说，防雷接地系统应该密集布置，以保证整个建筑的接地电阻均匀而稳定。

同时，防雷接地系统的导线应该与金属幕墙、铝合金门窗等导电材料紧密连接，以确保雷击的电流能够及时地通过导线导入地下。

2. 采用防雷装置除了防雷接地系统外，高层建筑金属幕墙、铝合金门窗还可以采用其他防雷装置，如避雷针、放电装置等。

其中，避雷针是常用的防雷措施之一。

在高层建筑的顶部设置避雷针，可以把雷击带到地下，防止对建筑物造成损害。

对于金属幕墙和铝合金门窗，还可以通过放电装置来减少静电的积累，以减轻雷电的攻击力度。

3. 减少金属幕墙和铝合金门窗的面积高层建筑金属幕墙和铝合金门窗的面积越大，就越容易成为雷击的目标。

因此，在设计金属幕墙和铝合金门窗时，需要尽量减少其面积，以降低雷击的概率。

同时，也可以在金属幕墙和铝合金门窗上加装遮阳板、挡板等物品，以减少其面积，降低遭受雷电攻击的风险。

当然，这种做法需要在设计中注意美观度的影响。

4. 增强材料的绝缘性能在金属幕墙和铝合金门窗的设计中，需要选择具有良好绝缘性能的建筑材料。

目前，一些厂家已经研发出了一些特殊的铝合金门窗，其具有优良的绝缘性能，可以有效地抵御雷电的攻击。

而对于较old的铝合金门窗，则可以通过表面喷涂、涂漆等方式来增加其绝缘性能，以延缓其收到雷电攻击的时间，确保人身和建筑物的安全。

高层建筑铝合金门窗的防雷接地施工标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]高层建筑铝合金门窗的防雷接地施工铝门窗自问世以来．由于其体轻、耐蚀等特点受到消费者的青睐，同时较之塑钢门窗在抗风压强度和水密性能、采光性能、防火性能、抗老化功能以及变形与膨胀方面亦有其优势，特别是在防雷和静电问题上更具优势。

铝合金是良导电体，将其做建筑外围护结构时。

采取有效的接地措施，可以作为避雷设施。

并可防止静电现象产生。

本文拟就高层建筑外墙铝合金门窗的防雷接地方式进行探讨。

1 建筑物防雷类别及铝合金门窗需做防雷接地处理的确定平均年雷击次数雷云对地放电的频繁程度可用地面落雷密度r (次/km^2·d)表示，它与年平均雷电日Td(d/年)有关。

Td值可查年平均雷电日数分布图及从有关气象资料中获取，r与Td之间的关系可用经验公式近似计算：r=^ 。

当建筑物上各部位高低不平时．应沿其周边逐点算出最大扩展宽度，其等值受雷面积应根据每点最大扩展宽度外端的连线所包围的面积来计算。

高层建筑物的防雷类别铝合金门窗需做防雷接地处理的确定铝合金门窗框架等较大的金属物，如果距离地面等于滚球半径及以上时，应将其与防雷装置连接。

滚球法是以为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护。

高层建筑物的滚球半径见表1。

2 铝合金门窗防雷接地施工铝合金门窗的防雷接地施工是高层建筑防雷工程中的重要组成部分。

但由于建筑单位的差异。

施工队伍的参差不齐。

铝合金门窗防雷接地的施工不尽理想。

存在较大的安全隐患。

施工原理高层建筑铝合金门窗的防雷接地施工主要解决的问题，就是将位于滚球半径以上的铝合金门窗框通过防雷装置与建筑物钢筋骨架法拉第笼连接．把雷电流的巨大能量，通过建筑物的接地系统，迅速传送到地下，从而防止建筑物受雷击破坏。

铝合金门窗防雷接地新工艺目前，铝合金门窗在各类建筑物中已经得到广泛的应用，铝门窗防雷接地技术是建筑物防止侧击雷袭击的最简单，最有效的方法之一。

往常铝合金门窗与均压环作等电位连接时，多采用圆钢或扁钢作为连接导体，但是这种方法施工难度大，效果也较差。

这次我们在广州市政府机关安居工程（芳村花园）中采用了一种新的工艺方法，取得了较理想的效果。

铝合金门窗防雷接地施工方案铝合金门窗防雷接地技术重点解决的问题是窗框如何合理、牢固、科学地与土建主体防雷系统均压环作等电位连接，使其测试接地电阻在设计值范围内。

土建预留等电位连接体引出方式常有两种：处露式和内置式。

两种方式都要求铝合金门窗框防雷引线与预留等电位体焊接，但焊接方法在实际施工中存在以下缺点：铝合金门窗框安装班组多且分散；要求精度高，与土建配合工序多且相互影响；焊工少进度慢，焊工多进度快但安装成本高。

电焊时对铝材氧化膜有损害，不易保护。

由于土建预留门窗洞口和预留等电位体存在尺寸位置上的误差，焊接后钢筋无法隐藏于批荡层内，影响窗台施工。

为克服以上缺点我们采用了一种新工艺，将圆钢或扁钢改用纯铜电缆线，两端加装铜接线鼻子做防雷引线，不用焊接而用螺栓连接。

这样做，施工方便灵活，可长可短，材质柔软，易于隐藏，抗老化、耐腐蚀、寿命长。

铝合金门窗防雷接地施工过程纯铜电缆线；接线鼻子：BV16mm纯铜预留φ6螺栓孔；紧固件：M6×15不锈钢螺栓；防松器：M7不锈钢弹簧垫圈；导电膏：国产优质电工用导电。

（2）铝合金门窗防雷引线安装工艺要求。

①门窗框组装时，榫接处不允许涂刷防锈油漆和防水胶。

铆固前料面接触良好，铆固后涂刷防水胶。

②按加工图纸在相应位置钻孔，并打磨掉孔周围氧化膜层、涂料层、防锈油漆等绝缘层。

电接线鼻子涂抹导电膏后与门窗框全面积接触，不锈钢螺栓紧固两面，加弹簧垫圈防松。

③孔径适中，紧固螺栓与孔壁接触良好，螺栓位置准确。

尽量不采用铝合金抽芯铆钉紧固。

④所有紧固件应无松动遗漏、脱榫现象。

铝合金门窗工程防雷接地技术及检测摘要:关键词:本文论述铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷。

目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。

在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。

铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。

1.关于雷的概述雷是一种大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。

有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面电梯机房、屋顶装饰造形等物。

2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规范》GB50057-94 中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

铝门窗工程防雷接地主要就是防侧击雷规范要求 :第一类防雷建筑物高于 30m 时，30。

及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于 45m 时，45。

及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。

第三类防雷建筑物高于 60。

6 时， 0。

及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

3.铝门窗工程防雷设计3.1 根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。

高层住宅铝合金门窗防雷接地实践2013-05-22 00:00:00 | 来源：本站 | 浏览：1 次 | 评论：0 条 | 点击收藏杨文斌（厦门市同安区气象局，厦门 361100 ）摘要：本文分析了厦门高层住宅铝合金门窗防雷接地现状，给出了工程实践案例，为铝合金门窗防雷接地施工提供借鉴。

关键词：高层住宅；铝合金门窗；防侧击；防雷接地一、设计现状设计铝合金门窗防雷接地是高层建筑防侧击的重要措施。

在GB50057-94建筑物防雷设计规范中规定，第一类防雷建筑物30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

第二类防雷建筑物45m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

第三类防雷建筑物应将60m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

在新版GB50057-2010建筑物防雷设计规范中，第一类防雷建筑物30 m及以上外墙上的栏杆、门窗等较大的金属物应与防雷装置连接。

第二类防雷建筑物高度超过45 m的建筑物，除屋顶的外部防雷装置应符合本规范第4.3.1条的规定外，尚应符合下列规定：1对水平突出外墙的物体，当滚球半径45 m球体从屋顶周边接闪带外向地面垂直下降接触到突出外墙的物体时，应采取相应的防雷措施。

2高于60 m的建筑物，其上部占高度20%并超过60 m的部位应防侧击，防侧击应符合下列规定：1)在建筑物上部占高度20%并超过60m的部位，各表面上的尖物、墙角、边缘、设备以及显著突出的物体，应按屋顶的保护措施考虑。

2) 在建筑物上部占高度20%并超过60m的部位，布置接闪器应符合对本类防雷建筑物的要求，接闪器应重点布置在墙角、边缘和显著突出的物体上。

3)外部金属物，当其最小尺寸符合本规范第5.2.7条第2款的规定时，可利用其作为接闪器，还可利用布置在建筑物垂直边缘处的外部引下线作为接闪器。

4)符合本规范第4.3.5条规定的钢筋混凝土内钢筋和符合本规范第5.3.5条规定的建筑物金属框架，当作为引下线或与引下线连接时，均可利用其作为接闪器。

高层建筑铝合金门窗的防雷接地施工铝门窗自问世以来.由于其体轻、耐蚀等特点受到消费者的青睐，同时较之塑钢门窗在抗风压强度和水密性能、采光性能、防火性能、抗老化功能以及变形与膨胀面亦有其优势，特别是在防雷和静电问题上更具优势。

铝合金是良导电体，将其做建筑外围护结构时。

采取有效的接地措施，可以作为避雷设施。

并可防止静电现象产生。

本文拟就咼层建筑外墙铝合金门窗的防雷接地式进行探讨。

1建筑物防雷类别及铝合金门窗需做防雷接地处理的确定1.1平均年雷击次数雷云对地放电的频繁程度可用地面落雷密度r (次/km A2 • d)表示，它与年平均雷电日Td(d/年)有关。

Td值可查年平均雷电日数分布图及从有关气象资料中获取，r与Td之间的关系可用经验公式近似计算：r=O.024TdA0.3。

当建筑物上各部位高低不平时.应沿其边逐点算出最大扩展宽度，其等值受雷面积应根据每点最大扩展宽度外端的连线所包围的面积来计算。

1.2高层建筑物的防雷类别按强制性标准《建筑物防雷设计规》(GB50057-1994)(2000年修订版)第2.0.3条和第2.0.4条，确定高层建筑物是属第二类防雷建筑物、第三类防雷建筑物或者不需考虑防雷。

住宅、办公楼等一般性民用建筑物，当其预计雷击次数大于0.3次/年时属于第二类防雷建筑物；当其预计雷击次数等于或小于0.3 次/年，且大于或等于0.06次/年时属于第三类防雷建筑物。

1.3铝合金门窗需做防雷接地处理的确定铝合金门窗框架等较大的金属物，如果距离地面等于滚球半径及以上时，应将其与防雷装置连接。

滚球法是以为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器（包括被利用作为接闪器的金属物），或只触及接闪器和地面（包括与大地接触并能承受雷击的金属物），而不触及需要保护的部位时，则该部分就得到接闪器的保护高层建筑物的滚球半径见表1各级别防雷建筑物的铝合金门窗防雷接地施工铝合金门窗的防雷接地施工是高层建筑防雷工程中的重要组成部分。

谈高层金属门窗的防雷接地施工摘要：日前，高层住宅门窗材质多为铝合金，为达到防水要求，窗框的制作并不是采用焊接的方法，而是用种叫做钢辅二通的塑料接头，窗框的四条边是互相独立的，从电气连通的角度来说，并没有形成个很好的电气连接环形回路，有遭受雷击的可能性。

关键词：高层；金属门窗；防雷接地；施工感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时，在进入建筑物的各类金属管线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备的安全。

目前，铝合金门窗及其它金属门窗在各类建筑物中已经得到广泛的应用。

随着建筑群的不断扩大，高层建筑越来越多，在高层建筑物建设过程中，侧击雷对建筑物的危害程度越来越高，人们的思想重视程度已大大增强。

一、雷击介绍(1)直接雷击(包括直击雷、侧击雷)：在活动区域内，雷电直接通过人体、建筑物、设备等对地放电产生的电击现象。

(2)间接雷击：即感应雷。

所谓间接雷击主要是直接霄辐射脉冲的电磁场效应和通过导体的雷电流，如以霄电波侵入、雷电反击等形式侵入建筑物内导致建筑物、设备损坏或人身伤1：的电昔现象。

直接雷击的防护是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地时对建筑物内部空间产生的各种影响。

直接雷击的防护主要采用避雷针、带、环、引下线、均压环、等电位、接地体均压环是高层建筑物为防侧卉需而设计的环绕建筑物周边的水平避雷带。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

锚门窗t程防雷接地主要就是防侧击雷。

土建预留等电位连接体引出方式有两种：处露式和内置式。

处露式是采用圆钢作为避雷引下线与均压环焊接，预留金属连接片与金属门窗防雷引下线连接完成接地：内置式在门窗预留洞口处墙体预埋钢件，该预埋钢件与均压环焊接，金属门窗框防雷接地引线与该预埋件焊接。

金属门窗防雷接地引线位置、数量确定后应考虑其材料及规格。

金属门窗防雷接地引线与土建预留等电位连接方式最好采用不锈钢螺栓紧同并加防松装置弹簧垫片。

高层建筑铝合金门窗的防雷措施季芬琴陈益梅陈霞芳(福建省泉州市气象局防雷中心，福建泉州362000)应用科技7脯要】在高层建筑物建没过程中人们往往只注意屋面避雷带(针、网)等直击雷防护的设计与施工，却忽视．侧击雷对建筑物的危害。

高层建筑铝合金门窗防雷设计、施工就是建筑物防止侧击雷袭击的有效方法之一。

p徽】铝合金门窗；防雷；侧击雷；措施目前，随着防雷技术、法制建设、规范管理等方面的发展，因雷击引起火灾、爆炸和人体伤亡的事故已逐渐减少，但有些地区受雷灾造成的损失仍然频繁发生。

在高层建筑物建设过程中人们往往只注意屋面避雷带【针、网)等直击雷防护的设计与施工，却忽视侧击雷对建筑物的危害。

高层建筑铝合金门窗防雷设计、施工就是建筑物防止侧击雷袭击的有效方法之一。

1高层建筑防雷设计原理雷电流是一种强度极大，作用时间极短的瞬变过程，雷电流击中建筑物时，通常会产生电效应、热效应和机械力，破坏建筑物和伤害人体。

而高层或超高层建筑物使地表的电场分布发生严重的畸变，其电场强度比—般建筑物大得多，容易构成雷电发展条件，且离放电云层近，更易受到雷击。

防雷设计就是充分利用建筑物的防雷装置：接闪器(避雷针、避雷带、避雷线、避雷网等)、引下线、接地装置，把雷电流的巨大能量，通过建黝的接地系统，迅速传送到地下，从而减少和防止建筑物受雷击破坏。

2赢击雷防护措施屋面部分的直击雷防护措施，根据健筑物防雷设计规范) (2000版)第52．1条：布置接闪器时，可单独或任意组合采用滚球法、避雷网。

由于建筑物高，雷闪击中建筑物屋面周边的雷电流可能会很大，极大可能将击到建筑物屋顶周边上。

金属幕墙如果位于女儿墙外侧时就属于屋面周边，容易受到雷击。

有些高层建筑总建筑面积高达数万平米、数十万平米，但高宽比一定也较大，建筑物屋而只相对较小，加上中间又有突出的机房或水箱。

常常只在屋顶四周及水箱顶部四周明设避雷带，局部增加些避雷网以满足规范要求。

建筑物屋面面上设有小屋时，所安装的铝合金门窗是容易受到雷击的部位，门窗框必须与主体结构防雷体系连接成电气通路。

一、方案背景随着城市化进程的加快，高层建筑日益增多，建筑物高度逐渐提高，雷电灾害的风险也随之增大。

高层建筑门窗作为建筑物的重要组成部分，其防雷接地设计对于保障建筑物和人员安全至关重要。

本方案针对高层建筑铝合金门窗的防雷接地问题，提出以下专项方案。

二、防雷接地设计原则1. 符合国家标准和规范要求，确保建筑物安全可靠。

2. 综合考虑建筑物的使用功能、结构特点、地理位置等因素，制定合理的防雷接地方案。

3. 采用经济、实用、可靠的防雷接地技术。

4. 确保防雷接地系统具有足够的防护能力，满足建筑物防雷要求。

三、防雷接地设计方案1. 防雷类别划分根据《建筑物防雷设计规范》（GB50057-2010）的要求，结合本工程实际情况，将建筑物划分为第二类防雷建筑物。

2. 防雷接地系统设计（1）接地体设计1）接地体采用埋地圆钢，直径不小于φ10mm，深度不小于0.5m，间距不大于5m。

2）接地体与建筑物基础钢筋连接，确保接地体与建筑物基础钢筋形成一个闭合的接地网。

3）接地体与接地母线连接，接地母线直径不小于φ16mm。

（2）接地线设计1）接地线采用多股铜编织线，截面积不小于16mm²。

2）接地线从接地母线引出，沿建筑物外墙敷设，与每层铝合金门窗框连接。

3）接地线在每层楼板处设置接地端子，与建筑物接地系统连接。

（3）门窗防雷连接1）铝合金门窗框与接地线连接，连接点采用专用接地夹具，确保连接牢固可靠。

2）门窗框与接地线连接处进行防腐处理，防止腐蚀。

3）门窗框与接地线连接处应进行隐蔽工程验收，确保连接质量。

3. 防雷检测1）施工完成后，对防雷接地系统进行检测，确保接地电阻符合设计要求。

2）检测内容包括接地体接地电阻、接地线接地电阻、接地网接地电阻等。

3）检测方法按照《建筑物防雷检测规范》（GB/T 32937-2016）执行。

四、施工要求1. 施工单位应严格按照防雷接地设计方案进行施工，确保施工质量。

2. 施工过程中，应做好安全防护措施，确保施工人员安全。
