6.21弱电常用设备网络交换机上各种接口知识汇总

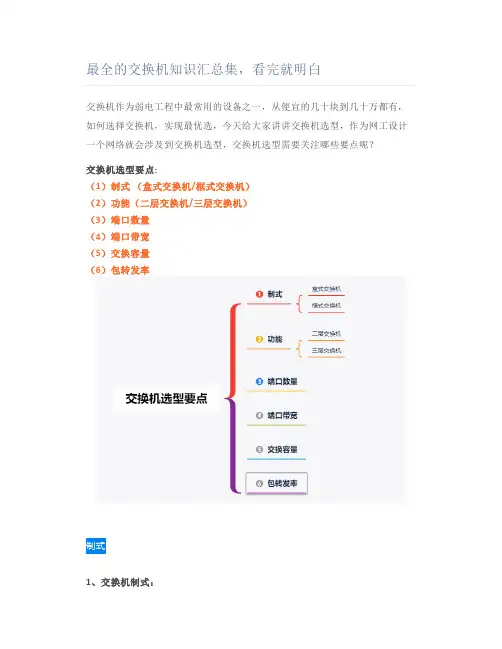

最全的交换机知识汇总集，看完就明白交换机作为弱电工程中最常用的设备之一，从便宜的几十块到几十万都有，如何选择交换机，实现最优选，今天给大家讲讲交换机选型，作为网工设计一个网络就会涉及到交换机选型，交换机选型需要关注哪些要点呢？交换机选型要点:（1）制式（盒式交换机/框式交换机）（2）功能（二层交换机/三层交换机）（3）端口数量（4）端口带宽（5）交换容量（6）包转发率制式1、交换机制式：当前的交换机主要分为盒式和框式。

盒式交换机样例图：框式交换机样例图：2、盒式交换机（1）盒式交换机皆可以理解成一个铁盒子，一般情况下盒式交换机是固定配置，固定端口数量，固定电源模块、风扇等；因此盒式交换机不具备扩展性。

（2）为了提高扩展性，盒式交换机可以支持堆叠技术，可以将多台盒式交换机逻辑上组成一台交换机。

（3）正常情况下，盒式交换机应用在一个网络的接入层或者汇聚层。

3、框式交换机框式交换机基于机框，接口板卡、交换板卡、电源模块等都可以按照需求独立配置，框式交换机的扩展性一般基于槽位数量。

框式交换机一般应用在一个网络的核心位置。

如上图组网所示：数据中心网络中，CE5800、CE6800、CE8800都是盒式设备，一般作为接入层使用；CE128是框式设备，一般作为核心层使用。

因此，在设备选型的时候可以根据实际交换机的使用层级判断选择盒式交换机还是框式交换机。

功能1、交换机按照工作协议层分类：交换机可以分为二层交换机和三层交换机。

2、二层交换机、三层交换机区别（1）二层交换机：工作在OSI参考模型的第二层数据链路层上交换机，主要功能包括物理编址、错误校验、帧序列以及流控。

（如下图所示，二层交换机工作在数据链路层，可以处理数据帧）（2）三层交换机：一个具有三层交换功能的设备，即带有第三层路由功能的第二层交换机，但它是二者的有机结合，并不是简单地把路由器设备的硬件及软件叠加在局域网交换机上。

（如下图三层交换机工作在网络层，可以处理数据包）端口数量1、交换机端口数量：(1)盒式交换机一台交换机可以提供的端口数量，对于盒式交换机每一种型号基本是固定的，一般提供24个或48个接入口，2-4个上连接口。

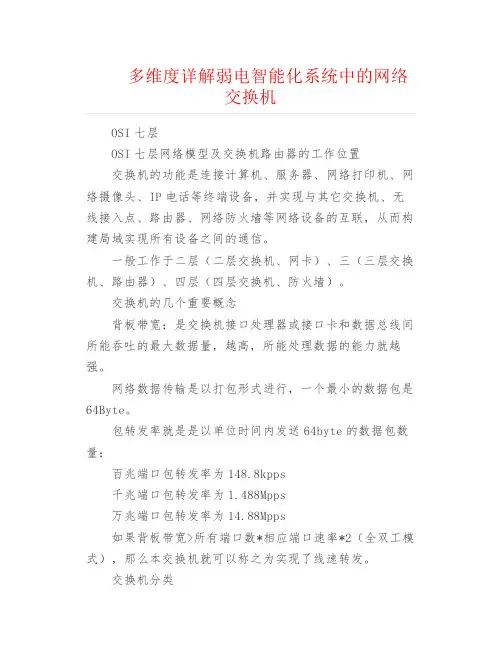

多维度详解弱电智能化系统中的网络交换机OSI七层OSI七层网络模型及交换机路由器的工作位置交换机的功能是连接计算机、服务器、网络打印机、网络摄像头、IP电话等终端设备，并实现与其它交换机、无线接入点、路由器、网络防火墙等网络设备的互联，从而构建局域实现所有设备之间的通信。

一般工作于二层（二层交换机、网卡）、三（三层交换机、路由器）、四层（四层交换机、防火墙）。

交换机的几个重要概念背板带宽：是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量，越高，所能处理数据的能力就越强。

网络数据传输是以打包形式进行，一个最小的数据包是64Byte。

包转发率就是是以单位时间内发送64byte的数据包数量：百兆端口包转发率为148.8kpps千兆端口包转发率为1.488Mpps万兆端口包转发率为14.88Mpps如果背板带宽>所有端口数*相应端口速率*2（全双工模式），那么本交换机就可以称之为实现了线速转发。

交换机分类1、从广义上来看，交换机分为两种：广域网交换机和局域网交换机。

广域网交换机主要应用于电信领域，提供通信基础平台。

而局域网交换机则应用于局域用于连接终端设备，如PC机及网络打印机等。

2、按照网络构成方式，网络交换机被划分为接入层交换机、汇聚层交换机和核心层交换机。

3、从规模应用上又有企业级交换机、部门级交换机和工作组交换机等。

作为骨干交换机时，支持500个信息点以上大型企业应用的交换机为企业级交换机，支持300个信息点以下中型企业的交换机为部门级交换机，而支持100个信息点以内的交换机为工作组级交换机。

4、根据架构特点，人们还将局域网交换机分为机架式、带扩展槽固定配置式、不带扩展槽固定配置式三种产品。

安防弱电系统中常用的网络交换机交换机的端口下行端口：端口数量8/16/24/48等，端口速率10M/100M/1000M自适应等，接口形式RJ45/光纤插口/自适应口上行端口：端口数量8/16/24/48等，端口速率100M/100M/10000M自适应等，接口形式RJ45/光纤插口/自适应口管理口：对交换机进行管理和配置的接口，MGMT端口、Console端口、USB端口交换机的电源交流：220VAC直流：24V-48VDC高压直流：192-288VDC电源接口数量：单电源，双电源冗余供电交换机的级联级联的作用扩大接入的终端数量。

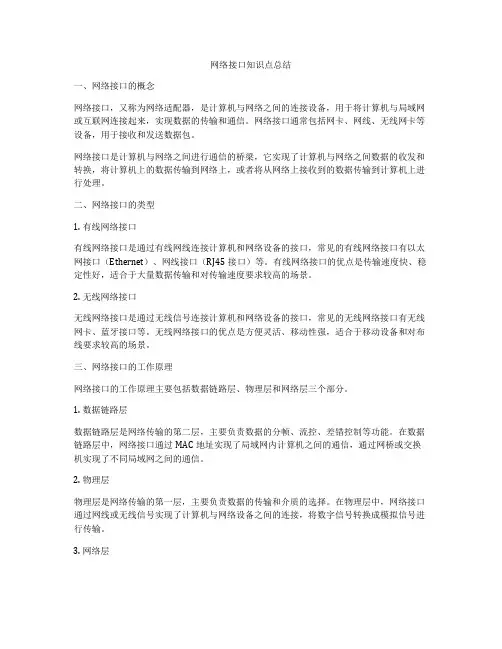

网络接口知识点总结一、网络接口的概念网络接口，又称为网络适配器，是计算机与网络之间的连接设备，用于将计算机与局域网或互联网连接起来，实现数据的传输和通信。

网络接口通常包括网卡、网线、无线网卡等设备，用于接收和发送数据包。

网络接口是计算机与网络之间进行通信的桥梁，它实现了计算机与网络之间数据的收发和转换，将计算机上的数据传输到网络上，或者将从网络上接收到的数据传输到计算机上进行处理。

二、网络接口的类型1. 有线网络接口有线网络接口是通过有线网线连接计算机和网络设备的接口，常见的有线网络接口有以太网接口（Ethernet）、网线接口（RJ45接口）等。

有线网络接口的优点是传输速度快、稳定性好，适合于大量数据传输和对传输速度要求较高的场景。

2. 无线网络接口无线网络接口是通过无线信号连接计算机和网络设备的接口，常见的无线网络接口有无线网卡、蓝牙接口等。

无线网络接口的优点是方便灵活、移动性强，适合于移动设备和对布线要求较高的场景。

三、网络接口的工作原理网络接口的工作原理主要包括数据链路层、物理层和网络层三个部分。

1. 数据链路层数据链路层是网络传输的第二层，主要负责数据的分帧、流控、差错控制等功能。

在数据链路层中，网络接口通过MAC地址实现了局域网内计算机之间的通信，通过网桥或交换机实现了不同局域网之间的通信。

2. 物理层物理层是网络传输的第一层，主要负责数据的传输和介质的选择。

在物理层中，网络接口通过网线或无线信号实现了计算机与网络设备之间的连接，将数字信号转换成模拟信号进行传输。

3. 网络层网络层是网络传输的第三层，主要负责数据的路由、转发和选择最佳路径进行传输。

在网络层中，网络接口通过IP地址实现了计算机之间的通信，将数据进行分组和重组，完成了不同网络之间的数据传输。

四、网络接口的常见问题及解决方法1. 网络接口无法识别当计算机无法识别网络接口设备时，可能是因为驱动程序未安装或已损坏，此时需要重新安装或更新驱动程序，或者检查硬件连接是否松动或损坏。

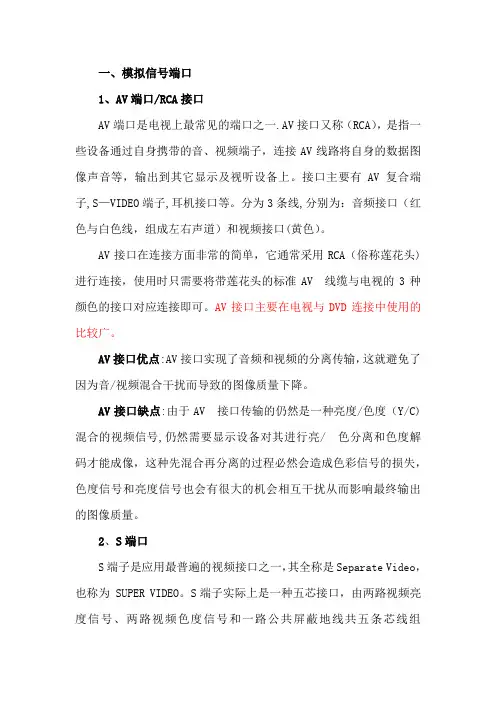

一、模拟信号端口1、AV端口/RCA接口AV端口是电视上最常见的端口之一.AV接口又称（RCA），是指一些设备通过自身携带的音、视频端子，连接AV线路将自身的数据图像声音等，输出到其它显示及视听设备上。

接口主要有AV复合端子,S—VIDEO端子,耳机接口等。

分为3条线,分别为：音频接口（红色与白色线，组成左右声道）和视频接口(黄色）。

AV接口在连接方面非常的简单，它通常采用RCA（俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与电视的3种颜色的接口对应连接即可。

AV接口主要在电视与DVD连接中使用的比较广。

AV接口优点:AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降。

AV接口缺点:由于AV 接口传输的仍然是一种亮度/色度（Y/C)混合的视频信号,仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

2、S端口S端子是应用最普遍的视频接口之一，其全称是Separate Video，也称为 SUPER VIDEO。

S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成.S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离)”，它将亮度和色度分离传输,避免了混合视频信号传输时亮度和色度的相互干扰，所以从结构可见，它是用来将亮度和色度分离输出的设备。

通常显卡上采用的S端子有标准的4针接口（不带音效输出）和扩展的7针接口（带音效输出）。

S端口目前主要运用液晶电视中，目前大多数电视机顶盒都有配备S端口。

S端口与AV端口的区别:S端口不需要进行Y/C混合传输，也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度.S端口的缺点：S端口输出的分辨率最高仅能达到1024*768的分辨率，因此不适合用于高清视频的传输。

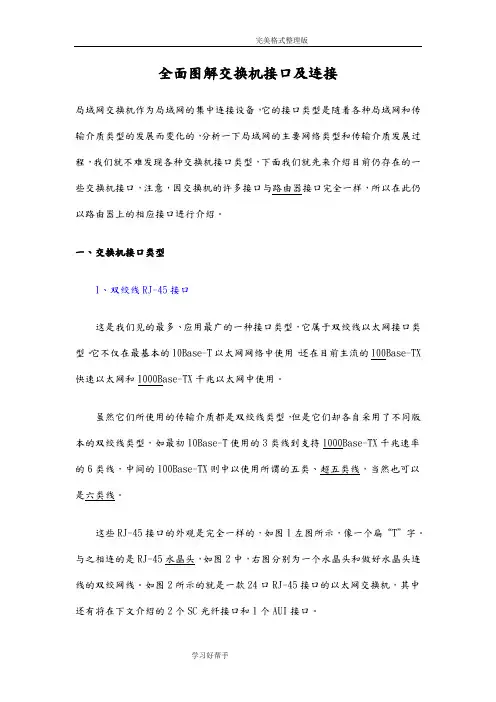

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。

这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。

与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。

不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。

1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX（F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC 光纤接口。

3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。

光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。

FDDI 使用双环令牌，传输速率可以达到100Mbps.CCDI 是FDDI 的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps.FDDI-2 是FDDI 的扩展协议，支持语音、视频及数据传输，是FDDI 的另一个变种，称为FDDI 全双工技术（FFDT），它采用与FDDI 相同的网络结构，但传输速率可以达到200Mbps .由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX 快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。

这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。

与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图22、光纤接口对于光纤这种传输介质虽然早在100Base 时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX 区别，就称之为“100Base-FX ”，其中的“F ”就是光纤“Fiber ”的第一个字母。

不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps 时代产没有得到广泛应用，它主要是从1000Base 技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。

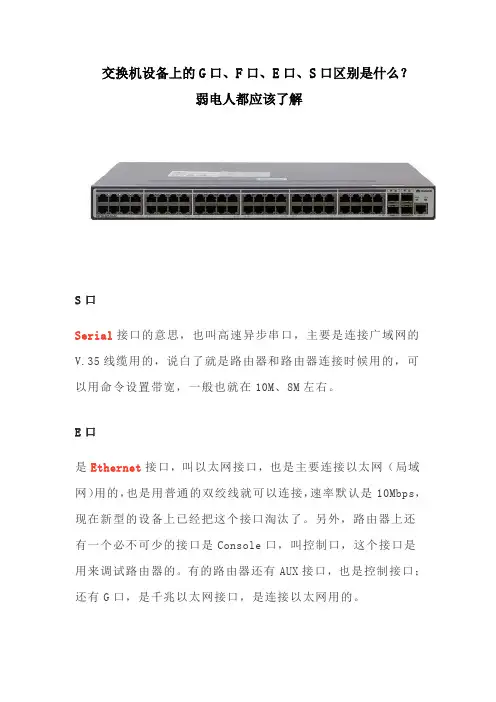

交换机设备上的G口、F口、E口、S口区别是什么？
弱电人都应该了解
S口
Serial接口的意思，也叫高速异步串口，主要是连接广域网的V.35线缆用的，说白了就是路由器和路由器连接时候用的，可以用命令设置带宽，一般也就在10M、8M左右。

E口
是Ethernet接口，叫以太网接口，也是主要连接以太网（局域网）用的，也是用普通的双绞线就可以连接，速率默认是10Mbps，现在新型的设备上已经把这个接口淘汰了。

另外，路由器上还有一个必不可少的接口是Console口，叫控制口，这个接口是用来调试路由器的。

有的路由器还有AUX接口，也是控制接口；还有G口，是千兆以太网接口，是连接以太网用的。

F口
是FastEthernet接口，快速以太网口，也叫百兆口。

主要连接以太网（局域网）用的，说白了就是连接交换机或电脑用的，用普通的双绞线就可以连接，速率默认是100Mbps，可以用命令限速，但是不可能超过100Mbps。

G口
G口是Gigabitethernet的意思，是千兆口。

Gigabit只表示它是千兆口，不管是光口还是电口显示都是一样的，你要详细看的话，可以display int查看。

GigabitEthernet可以是光口，也可以是电口，具体看设备参数。

Ethernet是以太网端口，GigabitEthernet是千兆以太网端口，两者都是由IEEE 802.3-2005标准定义，可以采用网线也可以采用光纤。

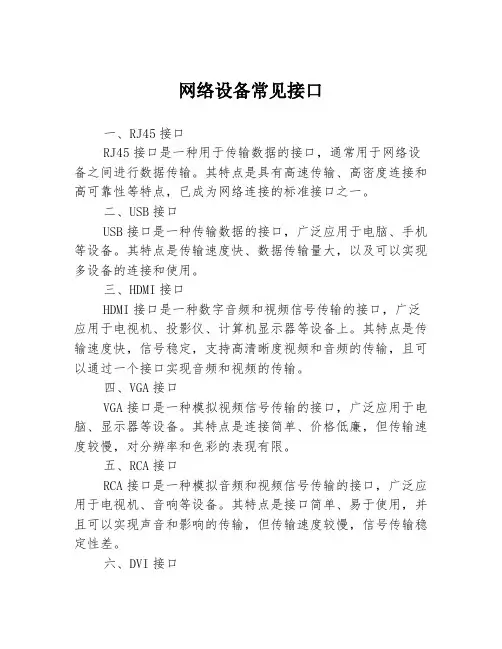

网络设备常见接口一、RJ45接口RJ45接口是一种用于传输数据的接口，通常用于网络设备之间进行数据传输。

其特点是具有高速传输、高密度连接和高可靠性等特点，已成为网络连接的标准接口之一。

二、USB接口USB接口是一种传输数据的接口，广泛应用于电脑、手机等设备。

其特点是传输速度快、数据传输量大，以及可以实现多设备的连接和使用。

三、HDMI接口HDMI接口是一种数字音频和视频信号传输的接口，广泛应用于电视机、投影仪、计算机显示器等设备上。

其特点是传输速度快，信号稳定，支持高清晰度视频和音频的传输，且可以通过一个接口实现音频和视频的传输。

四、VGA接口VGA接口是一种模拟视频信号传输的接口，广泛应用于电脑、显示器等设备。

其特点是连接简单、价格低廉，但传输速度较慢，对分辨率和色彩的表现有限。

五、RCA接口RCA接口是一种模拟音频和视频信号传输的接口，广泛应用于电视机、音响等设备。

其特点是接口简单、易于使用，并且可以实现声音和影响的传输，但传输速度较慢，信号传输稳定性差。

六、DVI接口DVI接口是一种数字和模拟视频信号传输的接口，广泛应用于电脑显示器等设备。

其特点是传输速度快，信号稳定，支持高清晰度视频的传输，但传输距离有限，需要使用放大器等辅助设备才能扩大传输范围。

七、SD卡接口SD卡接口是用于存储和传输数据的接口，广泛应用于数码相机、手机等移动设备。

其特点是体积小、存储容量大且易于扩展，但数据传输速度较慢，对硬件的支持有限。

八、雷电接口雷电接口是一种高速数据传输的接口，用于连接苹果电脑和苹果设备。

其特点是传输速度快、支持双向传输和高清晰度视频的传输，但价格较高、市场应用范围有限。

九、串口接口串口接口是一种传输数据的接口，广泛应用于工业控制、通信等领域。

其特点是传输速度较慢、支持长距离传输和广泛的硬件设备支持，但连接方式复杂。

十、并口接口并口接口是一种传输数据的接口，广泛应用于打印机等设备。

其特点是传输速度快、支持大批量数据的传输，但硬件支持范围有限且传输距离较短。

交换机知识汇总，弱电人2023年必看！交换机作为弱电工程中最常用的设备之一，从便宜的几十块到几十万都有，如何选择交换机，实现最优选，今天给大家讲讲交换机选型，作为网工设计一个网络就会涉及到交换机选型，交换机选型需要关注哪些要点呢？交换机选型要点:（1）制式（盒式交换机/框式交换机）（2）功能（二层交换机/三层交换机）（3）端口数量（4）端口带宽（5）交换容量（6）包转发率1、交换机制式：当前的交换机主要分为盒式和框式。

盒式交换机样例图：框式交换机样例图：2、盒式交换机（1）盒式交换机皆可以理解成一个铁盒子，一般情况下盒式交换机是固定配置，固定端口数量，固定电源模块、风扇等；因此盒式交换机不具备扩展性。

（2）为了提高扩展性，盒式交换机可以支持堆叠技术，可以将多台盒式交换机逻辑上组成一台交换机。

（3）正常情况下，盒式交换机应用在一个网络的接入层或者汇聚层。

3、框式交换机框式交换机基于机框，接口板卡、交换板卡、电源模块等都可以按照需求独立配置，框式交换机的扩展性一般基于槽位数量。

框式交换机一般应用在一个网络的核心位置。

如上图组网所示：数据中心网络中，CE5800、CE6800、CE8800都是盒式设备，一般作为接入层使用；CE128是框式设备，一般作为核心层使用。

因此，在设备选型的时候可以根据实际交换机的使用层级判断选择盒式交换机还是框式交换机。

功能1、交换机按照工作协议层分类：交换机可以分为二层交换机和三层交换机。

2、二层交换机、三层交换机区别（1）二层交换机：工作在OSI参考模型的第二层数据链路层上交换机，主要功能包括物理编址、错误校验、帧序列以及流控。

（如下图所示，二层交换机工作在数据链路层，可以处理数据帧）（2）三层交换机：一个具有三层交换功能的设备，即带有第三层路由功能的第二层交换机，但它是二者的有机结合，并不是简单地把路由器设备的硬件及软件叠加在局域网交换机上。

（如下图三层交换机工作在网络层，可以处理数据包）端口数量1、交换机端口数量：(1)盒式交换机一台交换机可以提供的端口数量，对于盒式交换机每一种型号基本是固定的，一般提供24个或48个接入口，2-4个上连接口。

全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。

一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。

它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX 快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。

这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。

与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。

如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。

图22、光纤接口对于光纤这种传输介质虽然早在100Base 时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX 区别，就称之为“100Base-FX ”，其中的“F ”就是光纤“Fiber ”的第一个字母。

不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps 时代产没有得到广泛应用，它主要是从1000Base 技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。

1、什么是链接？链接是指两个设备之间的连接。

它包括用于一个设备能够与另一个设备通信的电缆类型和协议。

2、OSI 参考模型的层次是什么？有7 个OSI 层：物理层，数据链路层，网络层，传输层，会话层，表示层和应用层。

3、什么是骨干网？骨干网络是集中的基础设施，旨在将不同的路由和数据分发到各种网络。

它还处理带宽管理和各种通道。

4、什么是LAN？LAN 是局域网的缩写。

它是指计算机与位于小物理位置的其他网络设备之间的连接。

5、什么是节点？节点是指连接发生的点。

它可以是作为网络一部分的计算机或设备。

为了形成网络连接，需要两个或更多个节点。

6、什么是路由器？路由器可以连接两个或更多网段。

这些是在其路由表中存储信息的智能网络设备，例如路径，跳数等。

有了这个信息，他们就可以确定数据传输的最佳路径。

路由器在OSI 网络层运行。

7、什么是点对点链接？它是指网络上两台计算机之间的直接连接。

除了将电缆连接到两台计算机的NIC卡之外，点对点连接不需要任何其他网络设备。

8、什么是匿名FTP？匿名FTP 是授予用户访问公共服务器中的文件的一种方式。

允许访问这些服务器中的数据的用户不需要识别自己，而是以匿名访客身份登录。

9、什么是子网掩码？子网掩码与IP 地址组合，以识别两个部分：扩展网络地址和主机地址。

像IP 地址一样，子网掩码由32 位组成。

10、UTP 电缆允许的最大长度是多少？UTP 电缆的单段具有90 到100 米的允许长度。

这种限制可以通过使用中继器和开关来克服。

11、什么是数据封装？数据封装是在通过网络传输信息之前将信息分解成更小的可管理块的过程。

在这个过程中，源和目标地址与奇偶校验一起附加到标题中。

12、描述网络拓扑网络拓扑是指计算机网络的布局。

它显示了设备和电缆的物理布局，以及它们如何连接到彼此。

13、什么是VPN？VPN 意味着虚拟专用网络，这种技术允许通过网络（如Internet）创建安全通道。

例如，VPN 允许您建立到远程服务器的安全拨号连接。

光纤、光模块、光接口、光跳线等弱电系统常用知识以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称：SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口小封装可插拔收发器XENPAK：10-GigabitEtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。

光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST型和KTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。

在多模光纤中光传输有多个模式，由于色散或像差，这种光纤的传输性能较差，频带窄，传输速率较小，距离较短。

各种类型的网络交换机接口介绍网络交换机是现代计算机网络中不可或缺的一个组件，它负责将数据包准确地转发到目标设备。

在现代网络中，各种类型的网络交换机接口都被使用到，以下就是一些常见网络交换机接口的介绍。

1. 以太网接口以太网接口是一种最广泛使用的接口，以太网交换机通过这种接口以太网数据链路层进行数据传输。

以太网接口通常采用RJ45插头，支持10/100/1000Mbps的速率，而新的以太网交换机还支持10GbE速率。

RJ45插头接口是最常见的，大多数市场上的以太网交换机都提供这种接口。

2. SFP接口SFP (Small form-factor pluggable) 接口是一种插拔式的光模块接口。

它是一种可替换的接口，支持光纤和铜缆的连接。

SFP 接口由两个部分组成，一个是SFP 模块，另外一个是SFP 插槽，SFP 模块插入SFP 插槽中再进行数据传输。

3. QSFP/QSFP+接口QSFP (Quad Small Form-factor Pluggable) 是一种光模块接口，主要用于高速网络传输中。

QSFP 接口可以在四个10Gbps 通道之间进行切换，最高可支持传输速率为40Gbps，而QSFP+ 接口则支持最高100Gbps 速率。

4. HDMI接口HDMI (High-Definition Multimedia Interface) 接口是一种数字信号传输接口，主要用于连接计算机和高清电视以及其他多媒体设备。

HDMI 接口同时可以传输音频和视频信号，因而它在高清视频传输中得到广泛应用。

5. USB接口USB (Universal Serial Bus) 接口是一种普遍被使用的电脑&移动设备接口，它主要用于数据传输和充电。

USB 接口的传输速率从 1.5Mbps 到20Gbps 不等，新版的USB 3.1 接口更支持10Gbps 速率，因此USB 接口成为常见的接口之一。

6. 光口接口光口接口是一种在网络中使用的传输数据的接口，它利用光电转换技术将网络信息转化为光信号，再通过光纤传输。

视频接口简介VGA（Video Graphics Array视频图形阵列)VGA（Video Graphics Array）还有一个名称叫D—Sub.VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。

它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。

使用VGA连接设备，线缆长度最好不要超过10米,而且要注意接头是否安装牢固,否则可能引起图像中出现虚影DVI（Digital Visual Interface数字视频界面）DVI（Digital Visual Interface)接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI可以传输数字信号，不用再经过数模转换，所以画面质量非常高。

目前，很多高清电视上也提供了DVI接口。

需要注意的是，DVI接口有多种规格，常见的是DVI-D（Digital）和DVI—I(Integrated）。

DVI—D只能传输数字信号，大家可以用它来连接显卡和平板电视。

DVI—I则在DVI—D(Digital)基础上增加了对模拟信号的支持,所以DVI-I可以和VGA相互转换。

常见DVI转接头DMS-59（Dual Monitor System 59，59针双显示器系统）DMS—59是一种用于显卡的外部接口，共59个脚。

DMS59可以同时传送两个DVI信号，之后再由一个适配器将其分离并传送到任何双DVI或双D-Sub（VGA）输出上。

近观DMS—59连接器：插头大小相当于标准的DVI连接器,但是插针密度达到了59针. HDMI （High Definition Multimedia Interface）HDMI(High Definition Multimedia Interface）高清晰媒体接口是最近才出现的接口,它同DVI一样是传输全数字化信号的。

不同的是,HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号。

作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我特地整理了一篇交换机接口的文章：1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX （F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是S C光纤接口。

3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。

光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。

FDDI 使用双环令牌，传输速率可以达到 100Mbps。

CCDI 是 FDDI 的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为 100Mb ps。

光纤接口大全●∙各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤●∙ 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下●∙ “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

●∙ 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图此主题相关图片如下：●∙/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

◆∙∙另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。

1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX（F是光纤单词fiber的缩写），不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC 光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。

光纤分布式数据接口（FDDI）是由美国国家标准化组织（ANSI）制定的在光缆上发送数字信号的一组协议。

FDDI使用双环令牌，传输速率可以达到100Mbps。

CCDI是FDDI的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为 100Mbps。

FDDI-2是FDDI的扩展协议，支持语音、视频及数据传输，是FDDI 的另一个变种，称为 FDDI 全双工技术（FFDT），它采用与 FDDI 相同的网络结构，但传输速率可以达到 200Mbps 。

由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。

弱电常用设备网络交换机上各种接口知识汇总交换机是一种用于电（光）信号转发的网络设备。

可以为接入交换机的任意两个网络节点提供独享的电信号通路。

最常见的交换机是以太网交换机。

其他常见的还有电话语音交换机、光纤交换机等。

交换机是使用非常广泛的网络设备。

多台网络设备的局域网，交换机是必不可少的设备。

今天我们一起来看下，可能在实际工作中遇到的各种类型的交换机接口的介绍。

交换机的接口非常丰富，这里是一些整理的资料，与大家分享。

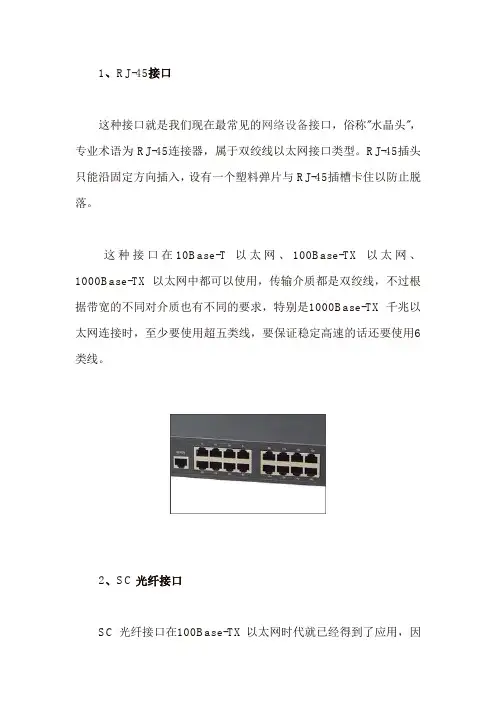

1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC 光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

3、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。

AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
