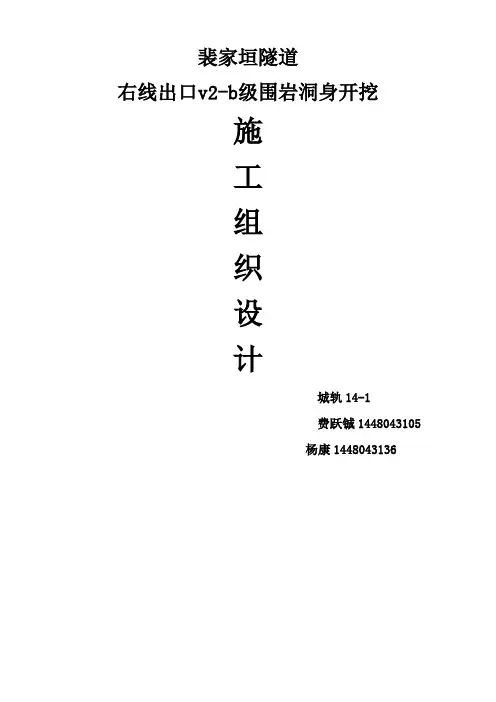

裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计城轨14-1目录一、施工步骤 .......................................................................................二、施工工艺 .......................................................................................1、洞身开挖......................................................................................................2、初期支护......................................................................................................(1)初期支护施工程序....................................................................................（2）施工方法.............................................................................................（3）湿喷法喷射砼.......................................................................................（4）型钢拱架施工.......................................................................................（5）钢筋网施工 ..........................................................................................（6）中空锚杆、砂浆锚杆及锁脚钢管..............................................................（7）超前小导管支护工艺............................................................................（8）监控量测 .............................................................................................三、施工供风、供水、供电及排水方案.....................................................1、施工供风及通风 ............................................................................................2、施工供水......................................................................................................3、施工供电......................................................................................................四、质量要求 .......................................................................................五、安全措施 .......................................................................................六、文明施工 .......................................................................................七、环保措施 .......................................................................................裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计马路河隧道进口K2+960~K2+920由于围岩为松散覆盖层、强风化及中风砂岩，局部夹泥岩，岩质极软，节理裂隙极发育，初勘物探显示岩体破碎，点滴状出水，拱顶及侧壁易坍塌，围岩级别为Ⅵ级，稳定性极差，此段除需地表加固注浆外，开挖方法拟采用双侧壁导坑开挖法。
一、施工步骤施工准备→洞口掌子面预加固→开挖平台就位→断面测量、放样→施做超前支护→按分步顺序开挖，进尺控制在1.0～1.2m→喷8cm封闭掌子面，并初喷4cm砼封闭岩面（C25砼）→出碴→找顶→架立钢架、挂网、打设锚杆→分层喷射砼直至设计厚度→开挖平台就位→施工下一循环。
二、施工工艺马路河隧道以新奥法为施工原理，K2+960~K2+920段洞身开挖采用“双侧壁导坑法”，初期支护全环采用型钢钢架，锚喷挂网支护，临时钢架采用I20b 工字钢。
1、洞身开挖“双侧壁导坑法”即延隧道两侧对称设置两处导坑，每处导坑并分上下台阶进行开挖，同时对导坑靠中线部位用I20b工字钢支护，同洞身主钢架螺栓连接牢固。
具体分部位置的断面示意图见附图2：本隧道K2+960~K2+920段施工时主要以机械开挖人工辅助为主，施做时严格控制药量。
开挖平台一律使用自制整体移动式操作平台。
爆破孔采用风动YT-28风动凿岩机，一字形合金钻头，孔径φ40mm，爆破采用二号岩石乳化炸药，起爆方式均采用非电毫秒雷管分段起爆。
出碴用侧翻式装载机或小型扒碴机装车，10～15T自卸汽车运至弃碴场，凿顶及危石排除用反铲挖掘机施作。
施工工序：（1、⑴利用洞口导向措施或洞身上一循环架立的钢架施作隧道洞身，侧壁导坑纵向超前支护。
⑵开挖1部，同时，每进尺0.8m,掌子面喷8cm厚混凝土封闭。
⑶施作1部导坑周边的初期支护和临时支护，架立钢架（包括导坑的竖向临时钢架及底部临时横撑），并设置锁脚钢管，钻设径向锚杆，台阶底部和竖向临时钢架间及时喷射20ｃｍ混凝土封闭。
⑷复喷混凝土至设计厚度。
（2、⑴开挖２部，同时，每进尺0.8ｍ，掌子面喷８ｃｍ厚混凝土封闭。
⑵施作２部导坑周边的初期支护和临时支护，架立钢架（包括导坑的临时钢架），钻设径向锚杆。
⑶复喷混凝土至设计厚度。
（3、开挖３部并施作导坑周边的初期支护和临时支护，步骤及工序同１。
（4、开挖４部并施作导坑周边的初期支护和临时支护，步骤及工序同２。
（5、⑴开挖５部，喷８ｃｍ厚混凝土封闭掌子面（下一循环拱部超前支护掌子面处）。
⑵拱部架设拱部钢架，钻设径向锚杆，复喷混凝土至设计厚度。
（6、⑴开挖６部．喷８ｃｍ厚混凝土封闭掌子面（下一循环拱部超前支护掌子面处）。
⑵拱部架设拱部钢架，钻设径向锚杆，复喷混凝土至设计厚度。
（7、⑴两台阶法施工第７、８部。
⑵喷８ｃｍ厚混凝土封闭掌子面。
⑶导坑底部安设钢架封闭成环，复喷混凝土至设计厚度。
（8、逐步拆除临时钢架，灌筑Ⅸ部仰拱。
（9、灌筑Ⅹ部隧底填充。
（10、根据监控量测结果分析，待变形收敛后或根据需要，利用衬砌模板台车一次性灌筑Ⅺ部二次衬砌（拱墙衬砌一次施作）。
（11、双侧壁导坑法施工注意事项：（1）、隧道应坚持“弱爆破、短进尺、强支护、早封闭、勤测量”的原则。
（2）、开挖方式均采用弱爆破或人工开挖。
爆破时严格控制炮眼深度及装药量。
（3）、工序变化处之钢架（或临时钢架）应设锁脚钢管，且必须对锁脚钢管注浆，以确保钢架基础稳定。
（4）、当现场导坑开挖孔径及台阶高度进行适当调整时，应保证侧壁导坑临时支护与主体洞身钢架连接牢固，横向钢支撑可根据监控量测结果适当调整其位置，并考虑侧壁导坑自身的稳定及施工的便捷性。
（5）、钢架之间纵向连接筋应按要求设置，及时施作并连接牢固。
（6）、临时钢架的拆除应等洞身主体结构初期支护施工完毕并稳定后，方可进行。
（7）、施工中应按有关规范及标准图的要求，进行监控量测并及时反馈结果，分析洞身结构的稳定，为支护参数的调整，灌筑二次衬砌的时机提供依据。
2、初期支护(1) 施工程序施做超前支护→掌子面喷8cmC25砼→找顶→洞身岩面初喷4cmC25砼→架设钢架→挂设钢筋网→打设径向锚杆→复喷C30素纤维砼至设计厚度→检查验收。
（2）施工方法喷射砼采用湿喷施工工艺，建议采用TK500型湿喷机。
混凝土采用C30素纤维混凝土，混凝土在拌合站集中拌合。
钢拱架在加工厂集中加工，汽车倒运到洞内，现场机械配合人工架设。
锚杆采用TY-28风钻钻孔，人工安装，注浆前吹洗孔内残碴，并采用注浆泵压注浆，保证灌浆饱满。
φ22锚杆尾与钢架焊接牢固，并设置垫板和螺母。
φ8钢筋网在加工场加工成型，现场人工辅助机械安装，钢筋网片大小按1.4m×2.0m规格加工，安装时用电焊点焊固定在钢架及锚杆外露头上，以防喷射砼时晃动。
网片间搭接长度不小于一个网格。
超前小导管采用φ42壁厚4mm热轧无缝钢花管制作，加工厂统一加工，长4m，前端10cm做成锥形，并在管体上按15*15cm间距钻10mm眼孔，梅花形布置，尾部30cm为止浆段不钻孔。
（3）湿喷法喷射砼①喷射混凝土所用的原材料应符合以下要求：水泥：采用普通硅酸盐42.5号水泥。
骨料：细骨料采用河砂，细度模数应大于2.5，含泥量不大于3%；粗骨料采用坚硬耐久的碎石，粒径5～16mm，含泥量不大于1%。
外加材料：所使用聚脂纤维、钢纤维为经过检验的合格产品。
外加剂：所使用的外加剂符合国家规定，速凝剂要求初凝时间不大于5min，终凝时间不大于10min。
②喷射砼前的准备工作1)喷射砼前撬去掌子面危石和欠挖处理。
用高压水、高压风清除杂物，用高压水冲洗表面。
遇到表面水量大时，采取措施将水集中引排。
2)施工所需的机具设备及原材料均已准备，并且机具设备能够正常运行，原材料经检验合格，粗骨料加工拌和前要再次过筛，以防止超径骨料混入，造成堵塞。
细骨料堆放在防雨料库，以控制含水量，且数量满足施工需要。
3)机电检查：喷前进行电器及机械设备检查和试转，检查各部分连接是否符合要求，在施工作业场所配备充足照明及通风设备。
