计算机网络实验1

计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。

二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。

4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。

三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。

二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。

三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。

《计算机网络》课程实验报告实验一：网络命令、工具使用和效劳器配置FTP主要命令的作用●写出几个你所熟悉的网络测试命令●简要说明效劳器远程登录的开启和登录账户的建立步骤1.开场→控制面板〔小图标〕→程序和功能→翻开或关闭Windows功能→选择Telnet效劳器、客户端所有选项→确定，稍微等几分钟。

2.管理工具→计算机管理→本地用户和组→用户→添加用户→组→RemoteDesktop user右键→添加到组，添加新建立的用户。

3.计算机右键→属性→远程设置→选择〞仅允许运行使用网络级别身份验证的远程桌面的计算机连接〞→确定。

4.开场→远程桌面连接→输入远程主机IP地址→连接→输入用户名、密码→确定。

实验过程中遇到的问题如何解决的？〔10分〕得分：问题1：无法成功远程桌面连接。

解决过程：检查自己的 telnet 配置，检查无误；检查目标计算机的配置，remote desktop service 效劳被禁用。

配置目标计算机：将目标计算机remote desktop service 效劳启动类型更改为手动，并启用该效劳。

问题2：无法启动ftp站点。

解决过程：错误提示“可能有其他进程占用了设置的端口〞，但使用netstat命令并没有发现这一现象，重新设置端口问题还是没有解决，最终使用netsh winsock reset重置了网络设置，重启后问题解决。

open 连接到制定 IP。

quit 退出 telnet。

容二：〔20分〕得分：说明利用Telnet进展应用层协议〔HTTP或SMTP或POP3〕实验过程。

1.翻开 DOS 命令界面2.输入 telnet .mircosoft. 803.ctrl+] 进入命令模式4.键入 set localecho 并回车5.键入 GET /HTTP/1.16.Host: .mircosoft. 并回车 2 次容三：〔20分〕得分：简要说明FTP Server的配置过程和FTP主要命令的作用，实验过程截图1.开场→控制面板〔小图标〕→程序和功能→翻开或关闭 Windows 功能→选择Internet信息效劳所有选项→确定，稍微等几分钟。

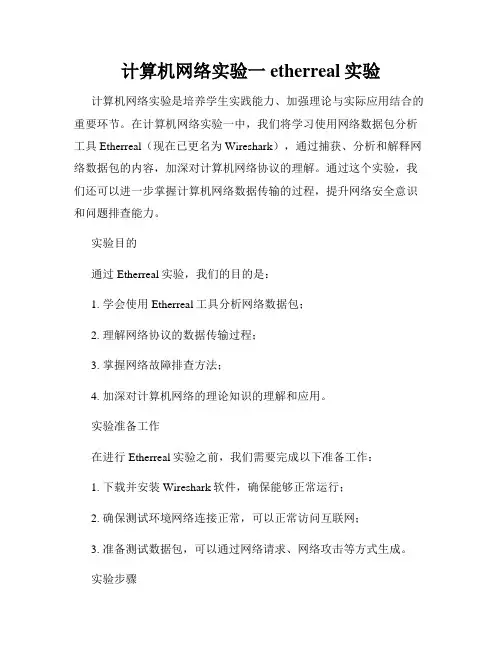

计算机网络实验一 etherreal实验计算机网络实验是培养学生实践能力、加强理论与实际应用结合的重要环节。

在计算机网络实验一中，我们将学习使用网络数据包分析工具Etherreal（现在已更名为Wireshark），通过捕获、分析和解释网络数据包的内容，加深对计算机网络协议的理解。

通过这个实验，我们还可以进一步掌握计算机网络数据传输的过程，提升网络安全意识和问题排查能力。

实验目的通过Etherreal实验，我们的目的是：1. 学会使用Etherreal工具分析网络数据包；2. 理解网络协议的数据传输过程；3. 掌握网络故障排查方法；4. 加深对计算机网络的理论知识的理解和应用。

实验准备工作在进行Etherreal实验之前，我们需要完成以下准备工作：1. 下载并安装Wireshark软件，确保能够正常运行；2. 确保测试环境网络连接正常，可以正常访问互联网；3. 准备测试数据包，可以通过网络请求、网络攻击等方式生成。

实验步骤1. 启动Wireshark软件，并选择适当的网络接口进行捕获；2. 开始捕获网络数据包，观察网络数据的传输过程；3. 选择一个数据包，分析其详细信息，包括源IP地址、目的IP地址、协议类型等；4. 结合协议标准和通信过程，解释数据包中各字段的含义；5. 可以根据需要设置过滤器，只显示指定类型或目的地址的数据包；6. 分析网络数据包中是否存在异常情况，如网络攻击、传输错误等；7. 掌握Wireshark软件的高级功能，如统计分析、流量图表等。

实验注意事项在进行Etherreal实验时，注意以下事项：1. 合理使用Wireshark软件，避免捕获过多数据包导致系统负荷过大；2. 尽量使用模拟环境进行实验，避免对实际网络环境造成干扰；3. 注意数据包中的私密信息（如密码、身份证号等）的保护；4. 注意网络数据包分析工具的合法使用，遵守相关法律法规；5. 实验结束后，清理实验环境，确保不留下任何安全隐患。

实验一传输时延与传播时延的比较一、实验名称:传输时延与传播时延的比较二、实验目的1.深入理解传输时延与传播时延的概念以及区别2.掌握传输时延与传播时延的计算方法三、实验环境1.运行Windows Server 2003 /XP操作系统的PC机一台。

2.java虚拟机，分组交换Java程序10km 1mbps 100bytes 0.840ms 10km 512kbps 500bytes 7.849ms 10km 1mbps 1kbytes 15.669ms 10km 10mbps 1bytes 0.840ms 10km 100mbps 1bytes 0.120ms 100km 1mbps 100bytes 0.440ms 1000km 1mbps 100bytes 3.660ms 10km 10mbps 1kbytes 1.160ms 100km 100mbps 1kbytes 0.440ms 100km 100mbps 100bytes 0.370ms 1000km 100mbps 500bytes 3.620ms100km 100mbps 500bytes 0.400ms1000km 512mbps 500bytes 11.389ms1000km 1mbps 500bytes 7.579ms1000km 10mbps 500bytes 3.980ms1000km 1mbps 100bytes 4.379ms1000km 1mbps 1kbytes 11.597ms1000km 512mbps 1kbytes 19.199ms1000km 10mbps 1kbytes 4.379ms1000km 100mbps 1kbytes 3.660ms10km 512mbps 1kbytes 15.669ms10km 512mbps 100bytes 1.600ms10km 1mbps 500bytes 4.040ms10km 10mbps 500bytes 0.440ms10km 100mbps 500bytes 0.080ms1000km 512kps 100bytes 5.139ms100km 512kps 100bytes 1.920ms100km 1mbps 100bytes 1.160ms100km 1mbps 500bytes 4.359ms100km 10mbps 500bytes 0.760ms100km 100mbps 500bytes 0.400ms100km 10mbps 100bytes 0.440ms100km 10mbps 1kbytes 1.160ms100km 100mbps 1kbytes 0.440ms100km 512kps 1kbytes 15.989ms100km 512kps 500bytes 8.169ms五、实验结果分析1、当Rate和Packet一定时，length越长，时延越长。

可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。

6、掌握TCP/IP协议的设置方法。

二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。

三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。

1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。

其中，T568B标准是100M局域网中常用的接线方式。

T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。

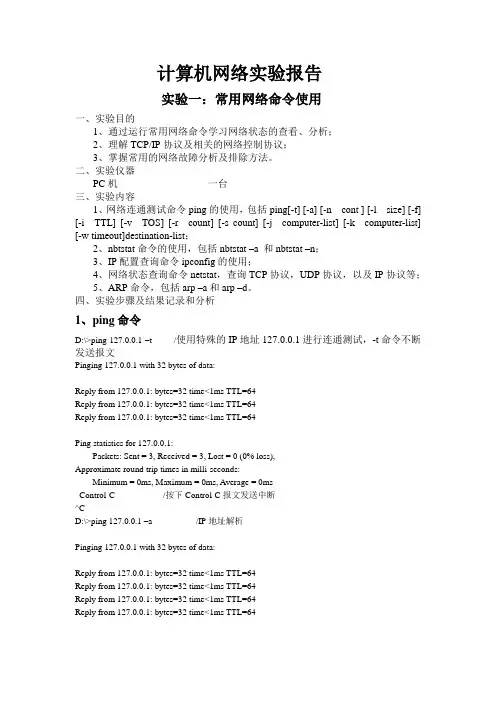

计算机网络实验报告实验一：常用网络命令使用一、实验目的1、通过运行常用网络命令学习网络状态的查看、分析；2、理解TCP/IP协议及相关的网络控制协议；3、掌握常用的网络故障分析及排除方法。

二、实验仪器PC机一台三、实验内容1、网络连通测试命令ping的使用，包括ping[-t] [-a] [-n cont ] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count] [-j computer-list] [-k computer-list] [-w timeout]destination-list；2、nbtstat命令的使用，包括nbtstat –a 和nbtstat –n；3、IP配置查询命令ipconfig的使用；4、网络状态查询命令netstat，查询TCP协议，UDP协议，以及IP协议等；5、ARP命令，包括arp –a和arp –d。

四、实验步骤及结果记录和分析1、ping命令D:\>ping 127.0.0.1 –t /使用特殊的IP地址127.0.0.1进行连通测试，-t命令不断发送报文Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Ping statistics for 127.0.0.1:Packets: Sent = 3, Received = 3, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msControl-C /按下Control-C报文发送中断^CD:\>ping 127.0.0.1 –a /IP地址解析Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 -n 4 /发送4份回应报文Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 –l 4 /发送数据大小为4bytes的回应报文Pinging 127.0.0.1 with 4 bytes of data:Reply from 127.0.0.1: bytes=4 time<1ms TTL=64Reply from 127.0.0.1: bytes=4 time<1ms TTL=64Reply from 127.0.0.1: bytes=4 time<1ms TTL=64Reply from 127.0.0.1: bytes=4 time<1ms TTL=64Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 –f /发送不分段的标志Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 -i 5 /生存时间设置为5Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 -v 2 /设置服务类型为类型2Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 -r 2 /记录字段中发出和返回报文的路由，大小为2 Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Route: 127.0.0.1Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Route: 127.0.0.1Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Route: 127.0.0.1Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Route: 127.0.0.1Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 -r 14 / /记录字段中发出和返回报文的路由，大小为14Bad value for option -r, valid range is from 1 to 9. /大小规定为1到9，14为错值，不运行D:\>ping 127.0.0.1 -s 2 转发次数为2Pinging 127.0.0.1 with 32 bytes of data:Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Timestamp: 127.0.0.1 :Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Timestamp: 127.0.0.1 :Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Timestamp: 127.0.0.1 :Reply from 127.0.0.1: bytes=32 time<1ms TTL=64Timestamp: 127.0.0.1 :Ping statistics for 127.0.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msD:\>ping 127.0.0.1 -s 5 /转发次数为5Bad value for option -s, valid range is from 1 to 4. /转发次数过大，转发次数应在1到4之间D:\>ping 127.0.0.1 –w /以毫秒为单位指定超时间隔Value must be supplied for option -w. /数值不对，没有运行2、nbtstat命令D:\>nbtstat –a /查获TCP/IP上的NETBIOS信息本地连接:Node IpAddress: [10.10.5.243] Scope Id: [] /本地IP地址为：10.10.5.243Displays protocol statistics and current TCP/IP connections using NBT(NetBIOS over TCP/IP).NBTSTA T [ [-a RemoteName] [-A IP address] [-c] [-n][-r] [-R] [-RR] [-s] [-S] [interval] ]-a (adapter status) Lists the remote machine's name table given its name-A (Adapter status) Lists the remote machine's name table given itsIP address.-c (cache) Lists NBT's cache of remote [machine] names and their I addresses-n (names) Lists local NetBIOS names.-r (resolved) Lists names resolved by broadcast and via WINS-R (Reload) Purges and reloads the remote cache name table-S (Sessions) Lists sessions table with the destination IP addresses-s (sessions) Lists sessions table converting destination IP //nbtstat的系列命令解释addresses to computer NETBIOS names.-RR (ReleaseRefresh) Sends Name Release packets to WINS and then, starts RefeshRemoteName Remote host machine name.IP address Dotted decimal representation of the IP address.interval Redisplays selected statistics, pausing interval secondsbetween each display. Press Ctrl+C to stop redisplayingstatistics.D:\>nbtstat -n本地连接:Node IpAddress: [10.10.5.243] Scope Id: [] /本地IP地址为：10.10.5.243NetBIOS Local Name TableName Type Status/名字类型状态---------------------------------------------ZHUJI <00> UNIQUE RegisteredMSHOME <00> GROUP RegisteredZHUJI <20> UNIQUE Registered3、ipconfig命令D:\>ipconfig /显示网络TCP/IP协议的具体配置信息Windows IP ConfigurationEthernet adapter 本地连接:Connection-specific DNS Suffix . : /连接特定的DNS后缀IP Address. . . . . . . . . . . . : 10.10.5.243 /IP地址Subnet Mask . . . . . . . . . . . : 255.255.255.192 /子码掩码Default Gateway . . . . . . . . . : 10.10.5.193 /默认网关C:\Documents and Settings\Administrator>ipconfig /allWindows IP ConfigurationHost Name . . . . . . . . . . . . . . . : ZHUJI /主机名Primary Dns Suffix . . . . . . . : /主DNS后缀Node Type . . . . . . . . . . . . . . .: Unknown /节点类型IP Routing Enabled. . . . . . . . : No /启用IP路由WINS Proxy Enabled. . . . . . .: No /WINS代理已启用DNS Suffix Search List. . . . . .: /DNS后缀搜索列表Ethernet adapter 本地连接:Connection-specific DNS Suffix . : Description . . . . . . . . . . . : Realtek RTL8168/8111 PCI-E Gigabit Ethernet NICPhysical Address. . . . . . . . . : 00-1F-D0-B8-3F-5A /物理地址Dhcp Enabled. . . . . . . . . . . . . . . : Yes /启用DHCPAutoconfiguration Enabled . . . . : Yes /自动配置已启用IP Address. . . . . . . . . . . . : 10.10.5.243 /IP地址Subnet Mask . . . . . . . . . . . : 255.255.255.192 /子网掩码Default Gateway . . . . . . . . . : 10.10.5.193 /默认网关DHCP Server . . . . . . . . . . . : 172.16.3.161 /DHCP服务器DNS Servers . . . . . . . . . . . : 202.103.243.112 /DNS服务器202.193.64.33Lease Obtained. . . . . . . . . : 2010年6月20日星期日12:43:26Lease Expires . . . . . . . . . . : 2010年6月20日星期日13:43:26D:\>ipconfig all /显示与TCP/IP协议相关的所有细节Error: unrecongnized or incomplete command line.USAGE:ipconfig [/? | /all | /renew [adapter] | /release [adapter] |/flushdns | /displaydns | /registerdns |/showclassid adapter |/setclassid adapter [classid] ]whereadapter Connection name(wildcard characters * and ? allowed, see examples) Options:/? Display this help message/all Display full configuration information./release Release the IP address for the specified adapter./renew Renew the IP address for the specified adapter./flushdns Purges the DNS Resolver cache./registerdns Refreshes all DHCP leases and re-registers DNS names/displaydns Display the contents of the DNS Resolver Cache./showclassid Displays all the dhcp class IDs allowed for adapter./setclassid Modifies the dhcp class id.The default is to display only the IP address, subnet mask anddefault gateway for each adapter bound to TCP/IP.For Release and Renew, if no adapter name is specified, then the IP addressleases for all adapters bound to TCP/IP will be released or renewed.For Setclassid, if no ClassId is specified, then the ClassId is removed.Examples:> ipconfig ... Show information.> ipconfig /all ... Show detailed information> ipconfig /renew ... renew all adapters> ipconfig /renew EL* ... renew any connection that has itsname starting with EL> ipconfig /release *Con* ... release all matching connections,eg. "Local Area Connection 1" or"Local Area Connection 2"4、netstat命令D:\>netstat /网络查询Active ConnectionsProto Local Address Foreign Address State/原本地地址外交部地址状况TCP ZHUJI:2539 222.218.47.116:http TIME_W AIT5、ARP命令D:\>arp –a /显示所有接口的当前ARP缓存表Interface: 10.10.5.243 --- 0x2Internet Address Physical Address Type10.10.5.193 00-1b-8f-79-95-64 dynamic10.10.5.195 00-23-54-df-ad-d2 dynamicD:\>arp –d /删除指定的IP地址项实验总结：本次实验室计算机网络的第一次实验，是对常用网络命令参数的使用的基本了解，在经过计算机网络理论课的学习之后，对与计算机网络有了一定的认识，在这次实验中，经过输入各种网络命令，加深了我对每个命令功能的理解，而且也对计算机的TCP/IP协议和各种网络参数有了初步的了解。

计算机网络实验实验报告1一、实验目的本次计算机网络实验的主要目的是深入理解计算机网络的基本原理和技术，通过实际操作和观察，掌握网络配置、数据传输、协议分析等方面的知识和技能，提高对计算机网络的综合应用能力。

二、实验环境1、硬件环境：计算机若干台，具备以太网卡。

网络交换机、路由器等网络设备。

网线若干。

2、软件环境：Windows 操作系统。

Wireshark 网络协议分析工具。

网络配置工具（如 ipconfig 命令）。

三、实验内容与步骤1、网络拓扑结构搭建利用网线将计算机与交换机连接，构建简单的星型网络拓扑结构。

检查物理连接是否正常，确保网络设备的指示灯显示正常。

2、 IP 地址配置打开计算机的网络设置，手动配置 IP 地址、子网掩码、网关等参数。

使用 ipconfig 命令查看配置是否成功，验证网络连接的有效性。

3、网络连通性测试使用 ping 命令测试不同计算机之间的连通性。

记录测试结果，分析可能存在的连接问题并进行排查。

4、数据捕获与协议分析在一台计算机上安装并运行 Wireshark 工具。

启动捕获网络数据包，进行网络通信操作，如访问网站、发送文件等。

停止捕获后，对捕获的数据包进行分析，查看数据包的源地址、目的地址、协议类型等信息。

5、网络服务配置与测试配置一台计算机作为 Web 服务器，安装 Web 服务软件（如 IIS 或Apache）。

在其他计算机上通过浏览器访问该 Web 服务器，验证 Web 服务的可用性。

四、实验结果与分析1、网络拓扑结构搭建与 IP 地址配置成功搭建了星型网络拓扑结构，计算机与交换机之间的物理连接正常。

手动配置的 IP 地址能够正确生效，通过 ipconfig 命令显示的网络参数与设定值一致。

2、网络连通性测试在进行 ping 测试时，大部分计算机之间能够正常通信，少数出现丢包现象。

经过检查，发现是网线接触不良导致，更换网线后问题解决。

3、数据捕获与协议分析通过 Wireshark 捕获到了丰富的网络数据包，包括 TCP、UDP、HTTP 等常见协议。

实验一网络基本概念及应用【实验目的】1.掌握网络的基本概念和术语。

2.熟练掌握电子邮件E-mail的使用。

3.了解Internet的发展过程，掌握获取Internet资源的方法。

熟练掌握Internet搜索引擎Google、Y ahoo等的使用。

【实验环境】Windows 操作系统的计算机，具备Internet环境。

【实验重点及难点】重点学习掌握E-mail的使用以及通过Internet获取资源的方法。

【实验内容】【实验内容】1、记录下局域网结构（1）画出局域网的网络拓扑结构示意图并详细标注各设备类型。

其中的方框代表诸如计算机和打印机之类的部件，并且用直线连接这些部件。

（2）在图表上用字母“S”标记服务器．用字母“W”标记工作站，用字母“P”标记打印机。

如不能确定其中的某个部件，就用字母“O”把它们标记为“其他”。

（3）记录下网络操作系统的类型和版本。

4）记录下网络接口卡的类型5、记录下网络的协议。

TCP/IP2、在因特网上创建一个免费的E－mail帐号（以雅虎网站为例）（1）打开因特网浏览器（2）登录到 ,然后主页出现在屏幕上（3）选中“电邮”图标（4）仔细阅读“雅虎服务协议条款”，选定“接受条款并注册”（5）填写用户名、密码及其它用户信息，然后选择“提交”（6）如果出现“注册成功”信息，则表示创建成功，你的E-mail地址即为用户名@。

如果提示错误，则根据提示重新填写信息。

（7）记录下你的电子邮件ID。

现在就可以在世界上任何地方使用你的Y ahoo电子邮件ID来收发由电子邮件服务提供商提供的电子邮件。

3、使用因特网百科全书（1）打开因持网浏览器（2）登录到（3）在搜索对话框中，输入Client，然后选中Go!。

则webopedia屏幕显示出client 的定义（4）用自己的语言定义术语,如NIC。

在搜索对话框中，键入NIC，然后选中Go!。

则屏幕显示NIC（网络接口卡）的定义（5）从weboPedia中退出，并且关闭因特网浏览器实验二网络标准和OSI模型的理解【实验目的】1. 了解网络标准化组织。

计算机网络实验报告1计算机网络实验报告1实验报告专业：班级：学号：姓名：√课程名称：计算机网络学年：201*-201*学期：1认识交换机产品；2.了解交换机的不同工作模式及其相应的配置命令；3.掌握交换机的不同模式之间的转换方法；4.了解交换机的基础配置项目和设置方法；5.掌握使用命令查看交换机当前配置的方法；6.掌握交换机的本地配置方法。

实验软硬环境：一台锐捷型号为S2126G交换机；微机一台(带RJ-45接口的网卡和windows201*操作系统)；UTP交叉线和交换机的Console线。

实验内容：1.阅读交换机产品的技术资料，观察交换机的外观结构，认识交换机的产品外形、产品名称、产品型号、接口布局、接口类型、接口名称、接口标准、内存大小等；2.搭建交换机配置控制台；3.通过控制台观察交换机的工作状态；4.交换机基础命令的使用（模式转换命令、特权模式下的配置命令等）。

（附页）实验结果：见附页小结：通过小组的合作，我学会了怎么掌握组建共享（交换）式局域网的基础连线方法；掌握了网络主机IP协议的安装和IP参数的配置方法；理解集线器（交换机）在网络中的基础作用。

评定成绩：批阅教师：年月日路由器交换机PC-1PC-2PC-3PC-4班级：10网络工程1班姓名：张娜英学号：201*24133115双绞线四人一组，协作完成。

具体可由2人负责检查硬件（网线、设备、接口、连接情况等），另外2人负责检查软件（操作系统、网卡驱动、IP协议、IP参数配置等）。

最后一起检查主机之间的连通性，并记录结果。

1.从主机后面板，检查主机中是否安装网卡（观察有无RJ45插座）2.主机开机，选择WINDOWSXP系统进入3.确定已正确安装网卡及驱动程序。

具体操作为：从操作系统桌面我的电脑属性硬件设备管理器网络适配器，查看网卡与网络驱动程序的安装情况，必要时抓取屏幕窗口或对话框截图4.检查网线：主要是目测或用测线器检查网线的连线是否正确连通，同时检查网线的标识标签5.检查组网设备（集线器、交换机）的端口，规划选择组网所用端口6.连线：用网线连接主机、配线架和组网设备（集线器、交换机）。

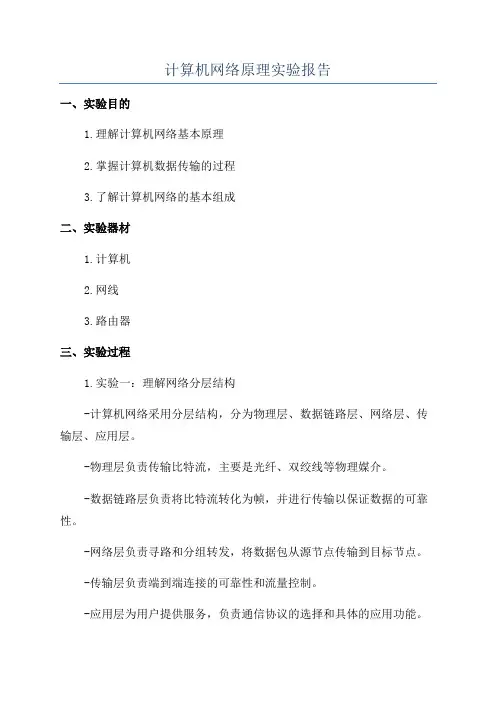

计算机网络原理实验报告一、实验目的1.理解计算机网络基本原理2.掌握计算机数据传输的过程3.了解计算机网络的基本组成二、实验器材1.计算机2.网线3.路由器三、实验过程1.实验一：理解网络分层结构-计算机网络采用分层结构，分为物理层、数据链路层、网络层、传输层、应用层。

-物理层负责传输比特流，主要是光纤、双绞线等物理媒介。

-数据链路层负责将比特流转化为帧，并进行传输以保证数据的可靠性。

-网络层负责寻路和分组转发，将数据包从源节点传输到目标节点。

-传输层负责端到端连接的可靠性和流量控制。

-应用层为用户提供服务，负责通信协议的选择和具体的应用功能。

2.实验二：数据传输过程-数据从源主机通过物理媒介传输到目标主机的过程可以分为三个阶段：发送、传输和接受。

-发送端将数据按照层级结构封装，并通过物理媒介传输到接收端。

-接收端根据层级结构进行解封装和处理，最终将数据交给应用层使用。

3.实验三：计算机网络的基本组成-计算机网络由主机和链路两部分组成。

-主机包括终端设备和网络结点，终端设备有桌面电脑、笔记本电脑、智能手机等，网络结点有路由器、交换机等。

-链路是连接主机之间和主机与网络结点之间的通信路径。

四、实验结果在实验过程中，我成功地理解了计算机网络的基本原理，掌握了计算机数据传输的过程，并了解了计算机网络的基本组成。

实验结果表明，计算机网络是一个复杂的系统，需要多个层级结构相互配合才能实现数据的传输和通信。

五、实验总结通过本次实验，我深入理解了计算机网络的基本原理，掌握了计算机数据传输的过程，并了解了计算机网络的基本组成。

实验过程中，我遇到了一些问题，但通过与同学们的讨论和老师的指导，我成功地解决了这些问题，并达到了实验的目标。

六、总结和建议总的来说，本次实验对我来说是一次很好的学习机会，通过实践操作，我深入理解了计算机网络的基本原理。

然而，实验时间比较紧张，希望老师能够给予更多的实验训练的时间，让我们有更多的机会去实践和探索。

计算机网络技术基础实验实验一：网络拓扑结构的搭建与测试实验目的：1. 理解计算机网络的基本拓扑结构。

2. 学会使用网络设备搭建基本的网络拓扑。

3. 掌握网络测试的基本方法。

实验环境：1. 计算机若干台。

2. 交换机或路由器。

3. 网线若干。

4. 网络测试工具，如Wireshark。

实验步骤：1. 根据实验要求，设计网络拓扑图。

2. 使用网线将计算机、交换机和路由器连接起来，搭建网络拓扑。

3. 配置各计算机的IP地址、子网掩码和网关。

4. 使用网络测试工具，如Wireshark，进行数据包捕获和分析。

5. 测试网络连通性，使用ping命令检查网络设备间的连通状态。

实验结果：1. 网络拓扑图。

2. 网络配置参数。

3. 网络测试结果，包括数据包捕获和分析报告。

实验二：TCP/IP协议栈的理解和应用1. 理解TCP/IP协议栈的层次结构和功能。

2. 掌握TCP/IP协议栈中各层协议的作用和特点。

3. 学会使用网络命令工具分析网络通信过程。

实验环境：1. 配置好的网络环境。

2. 网络命令工具，如ipconfig, ifconfig, netstat等。

实验步骤：1. 学习TCP/IP协议栈的层次结构。

2. 配置网络环境，确保网络通信正常。

3. 使用网络命令工具查看网络配置信息。

4. 分析网络通信过程中的数据包，理解各层协议的作用。

实验结果：1. TCP/IP协议栈层次结构的描述。

2. 网络配置信息的截图或记录。

3. 网络通信过程中的数据包分析报告。

实验三：网络安全基础实验目的：1. 了解网络安全的基本概念和重要性。

2. 学会使用基本的网络安全工具和方法。

3. 掌握网络安全防护的基本策略。

实验环境：1. 网络环境。

2. 安全工具，如防火墙、杀毒软件、加密工具等。

1. 学习网络安全的基本概念。

2. 配置网络安全工具，如防火墙规则、杀毒软件等。

3. 模拟网络攻击，如DDoS攻击、SQL注入等。

4. 分析攻击过程，学习如何防护和应对。

计算机网络实验报告计算机网络实验报告1一、实验目的1. 掌握几种常用的网络命令，通过使用这些命令能检测常见网络故障2. 理解各命令的含义，并能解释其显示内容的意义二、实验内容1. 运行 Windows 常用的网络命令，ipconfig、ping、netstat、nbtstat、arp、route、 net、tracert2. 利用子网掩码、实现子网的划分3. 了解 VRP 的各种视图及各视图下的常用命令三、实验原理、方法、手段该实验通过执行一些常用的网络命令，来了解网络的状况、性能，并对一些网络协议能更好的理解。

下面介绍一下实验中用到的网络命令：1. ipconfig 命令该命令显示IP 协议的具体配置信息，命令可以显示网络适配器的物理地址、主机的IP 地址、子网掩码以及默认网关等，还可以查看主机名、DNS 服务器、节点类型等相关信息。

2. ping 命令该命令用于测试网络联接状况以及信息发送和接收状况。

3. netstat 命令该命令用于检验网络连接情况，它可以显示当前正在活动的网络连接的详细信息。

4. nbtstat 命令该命令用于查看本地计算机或远程计算机上的NetBIOS 的统计数据，显示协议统计情况以及当前TCP/IP 的连接所使用NETBIOS 情况，运用NETBIOS，可以查看本地计算机或远程计算机上的NETBIOS 名字列表。

5. arp 命令使用ARP 命令，你能够查看本地计算机或另一台计算机的ARP 高速缓存中的当前内容，也可以用人工方式输入静态的网卡物理地址/IP 地址对，使用这种方式为缺省网关和本地服务器等常用主机进行这项操作，有助于减少网络上的信息量。

6. route 命令ROUTE 命令用于显示、人工添加和修改路由表项目。

7. net 命令net 命令是WIN 系列里面最有用的网络方面的命令之一，它不是一个命令，而是一组命令。

8. tracert 命令Tracert 使用很简单，只需要在tracert 后面跟一个IP 地址或URL，tracert 会在进行相应的域名转换的。

实验名称：传输介质【一】实验目的1.熟悉网络实验室环境,认识常用传输介质及其测试工具。

2.制作双绞线(UTP):直连线的制作,交叉线的制作。

3.连通性测试。

【二】实验内容及原理双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

实验室用的为超五类双绞线，由四对相互缠绕的线对构成，共八根线。

两根线双绞是因为这种相互缠绕改变了电缆原有的电子特性。

这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

【三】实验主要仪器设备(1)五类非屏蔽双绞线。

(2)RJ-45接头。

(3)夹线钳。

(4)(4)网络测线仪。

【四】实验步骤、数据记录及总结分析一、实验过程描述：（一）用双绞线夹线钳(当然也可以用其他剪线工具)把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的网线)，然后把剪齐的一端插入到夹线钳用于剥线的缺口中,注意网线不能弯,直插进去,直到顶住夹线钳后面的挡位，稍微握紧压线钳慢慢旋转-圈(无须担心会损坏网线里面芯线的包层,因为剥线的两刀片之间留有一定距离,这距离通常就是里面4对芯线的直径)，让刀口划开双绞线的保护胶皮,拔下胶皮。

（二）剥除外包层后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。

先把4对芯线一字并排排列，然后再把每对芯线分开(此时注意不跨线排列，也就是说每对芯线都相邻排列),并按统一的排列顺序(如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。

注意每条芯线都要要拉直,并且要相互分开并列排列，不能重叠。

然后用夹线钳垂直于芯线排列方向剪齐(不要剪太长，只需剪齐即可)。

自左至右编号的顺序我们定为“1-2-3-4-5-6-7-8”（三）左手水平握住水晶头(塑料扣的-面朝F，开口朝右)，然后把剪齐，并列排列的8条芯线对准水晶头开口并排插人水晶头中,注意一定要使各条芯线都插到水晶头的底部,不能弯曲(因为水晶头是透明的，所以从水晶头有卡位的一面可以清楚地看到每条芯线所插人的位置)。
