数据传送和数据比较指令

一、数据传输指令它们在存贮器和寄存器、寄存器和输入输出端口之间传送数据。

1. 通用数据传送指令MOV 传送字或字节.MOVSX 先符号扩展,再传送.MOVZX 先零扩展,再传送.PUSH 把字压入堆栈.POP 把字弹出堆栈.PUSHA 把AX,CX,DX,BX,SP,BP,SI,DI依次压入堆栈.POPA 把DI,SI,BP,SP,BX,DX,CX,AX依次弹出堆栈.PUSHAD 把EAX,ECX,EDX,EBX,ESP,EBP,ESI,EDI依次压入堆栈.POPAD 把EDI,ESI,EBP,ESP,EBX,EDX,ECX,EAX依次弹出堆栈.BSWAP 交换32位寄存器里字节的顺序XCHG 交换字或字节.( 至少有一个操作数为寄存器,段寄存器不可作为操作数) CMPXCHG 比较并交换操作数.( 第二个操作数必须为累加器AL/AX/EAX ) XADD 先交换再累加.( 结果在第一个操作数里)XLAT 字节查表转换.── BX 指向一张256 字节的表的起点, AL 为表的索引值(0-255,即0-FFH); 返回AL 为查表结果. ( [BX+AL]->AL )2. 输入输出端口传送指令.IN I/O端口输入. ( 语法: IN 累加器, {端口号│DX} )OUT I/O端口输出. ( 语法: OUT {端口号│DX},累加器)输入输出端口由立即方式指定时, 其范围是0-255; 由寄存器DX 指定时,其范围是0-65535.3. 目的地址传送指令.LEA 装入有效地址.例: LEA DX,string ;把偏移地址存到DX.LDS 传送目标指针,把指针内容装入DS.例: LDS SI,string ;把段地址:偏移地址存到DS:SI.LES 传送目标指针,把指针内容装入ES.例: LES DI,string ;把段地址:偏移地址存到ES:DI.LFS 传送目标指针,把指针内容装入FS.例: LFS DI,string ;把段地址:偏移地址存到FS:DI.LGS 传送目标指针,把指针内容装入GS.例: LGS DI,string ;把段地址:偏移地址存到GS:DI.LSS 传送目标指针,把指针内容装入SS.例: LSS DI,string ;把段地址:偏移地址存到SS:DI.4. 标志传送指令.LAHF 标志寄存器传送,把标志装入AH.SAHF 标志寄存器传送,把AH内容装入标志寄存器.PUSHF 标志入栈.POPF 标志出栈.PUSHD 32位标志入栈.POPD 32位标志出栈.二、算术运算指令ADD 加法.ADC 带进位加法.INC 加1.AAA 加法的ASCII码调整.DAA 加法的十进制调整.SUB 减法.SBB 带借位减法.DEC 减1.NEC 求反(以0 减之).CMP 比较.(两操作数作减法,仅修改标志位,不回送结果).AAS 减法的ASCII码调整.DAS 减法的十进制调整.MUL 无符号乘法.IMUL 整数乘法.以上两条,结果回送AH和AL(字节运算),或DX和AX(字运算), AAM 乘法的ASCII码调整.DIV 无符号除法.IDIV 整数除法.以上两条,结果回送:商回送AL,余数回送AH, (字节运算);或商回送AX,余数回送DX, (字运算).AAD 除法的ASCII码调整.CBW 字节转换为字. (把AL中字节的符号扩展到AH中去)CWD 字转换为双字. (把AX中的字的符号扩展到DX中去)CWDE 字转换为双字. (把AX中的字符号扩展到EAX中去) CDQ 双字扩展. (把EAX中的字的符号扩展到EDX中去) 三、逻辑运算指令AND 与运算.or 或运算.XOR 异或运算.NOT 取反.TEST 测试.(两操作数作与运算,仅修改标志位,不回送结果).SHL 逻辑左移.SAL 算术左移.(=SHL)SHR 逻辑右移.SAR 算术右移.(=SHR)ROL 循环左移.ROR 循环右移.RCL 通过进位的循环左移.RCR 通过进位的循环右移.以上八种移位指令,其移位次数可达255次.移位一次时, 可直接用操作码. 如SHL AX,1.移位>1次时, 则由寄存器CL给出移位次数.如MOV CL,04SHL AX,CL四、串指令DS:SI 源串段寄存器:源串变址.ES:DI 目标串段寄存器:目标串变址.CX 重复次数计数器.AL/AX 扫描值.D标志0表示重复操作中SI和DI应自动增量; 1表示应自动减量.Z标志用来控制扫描或比较操作的结束.MOVS 串传送.( MOVSB 传送字符. MOVSW 传送字. MOVSD 传送双字. )CMPS 串比较.( CMPSB 比较字符. CMPSW 比较字. )SCAS 串扫描.把AL或AX的内容与目标串作比较,比较结果反映在标志位.LODS 装入串.把源串中的元素(字或字节)逐一装入AL或AX中.( LODSB 传送字符. LODSW 传送字. LODSD 传送双字. )STOS 保存串.是LODS的逆过程.REP 当CX/ECX<>0时重复.REPE/REPZ 当ZF=1或比较结果相等,且CX/ECX<>0时重复.REPNE/REPNZ 当ZF=0或比较结果不相等,且CX/ECX<>0时重复.REPC 当CF=1且CX/ECX<>0时重复.REPNC 当CF=0且CX/ECX<>0时重复.五、程序转移指令1>无条件转移指令(长转移)JMP 无条件转移指令CALL 过程调用RET/RETF过程返回.2>条件转移指令(短转移,-128到+127的距离内)( 当且仅当(SF XOR OF)=1时,OP1<OP2 )JA/JNBE 不小于或不等于时转移.JAE/JNB 大于或等于转移.JB/JNAE 小于转移.JBE/JNA 小于或等于转移.以上四条,测试无符号整数运算的结果(标志C和Z).JG/JNLE 大于转移.JGE/JNL 大于或等于转移.JL/JNGE 小于转移.JLE/JNG 小于或等于转移.以上四条,测试带符号整数运算的结果(标志S,O和Z).JE/JZ 等于转移.JNE/JNZ 不等于时转移.JC 有进位时转移.JNC 无进位时转移.JNO 不溢出时转移.JNP/JPO 奇偶性为奇数时转移.JNS 符号位为"0" 时转移.JO 溢出转移.JP/JPE 奇偶性为偶数时转移.JS 符号位为"1" 时转移.3>循环控制指令(短转移)LOOP CX不为零时循环.LOOPE/LOOPZ CX不为零且标志Z=1时循环.LOOPNE/LOOPNZ CX不为零且标志Z=0时循环.JCXZ CX为零时转移.JECXZ ECX为零时转移.4>中断指令INT 中断指令INTO 溢出中断IRET 中断返回5>处理器控制指令HLT 处理器暂停, 直到出现中断或复位信号才继续.WAIT 当芯片引线TEST为高电平时使CPU进入等待状态.ESC 转换到外处理器.LOCK 封锁总线.NOP 空操作.STC 置进位标志位.CLC 清进位标志位.CMC 进位标志取反.STD 置方向标志位.CLD 清方向标志位.STI 置中断允许位.CLI 清中断允许位.六、伪指令DW 定义字(2字节).PROC 定义过程.ENDP 过程结束.SEGMENT 定义段.ASSUME 建立段寄存器寻址.ENDS 段结束.END 程序结束.七、处理机控制指令：标志处理指令CLC（进位位置0指令）CMC（进位位求反指令）STC（进位位置为1指令）CLD（方向标志置1指令）STD（方向标志位置1指令）CLI（中断标志置0指令）STI（中断标志置1指令）NOP（无操作）HLT（停机）WAIT（等待）ESC（换码）LOCK（封锁）。

一、数据传送指令（七种助记符）MOV (Move)对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVX (Move External RAM）对外部存储器的数据传送XCH (Exchange)字节交换XCHD (Exchange Low-order Digit)低半字节交换PUSH (Push onto Stack)入栈POP (Pop from Stack)出栈二、算术运算指令(8种助记符）ADD (Addition)加法ADDC (Add with Carry)带进位加法SUBB (Subtract withBorrow)带借位减法DA (Decimal Adjust)十进制调整INC (Increment)加1DEC (Decrement)减1MUL (Multiplication Multiply)乘法DIV (Division Divide)除法三、逻辑运算类指令（10种助记符）ANL (AND Logic)逻辑与ORL (OR Logic)逻辑或XRL (Exclusive-OR Logic)逻辑异或CLR (Clear)清零CPL (Complement)取反RL (Rotate left)循环左移RLC (RL throught the carry flag)带进位循环左移SWAP (Swap)低4位与高4位交换四、控制转移类指令（17种助记符）ACCALL (Absolute subroutine Call)子程序绝对调用LCALL (Long subrout Call)子程序常调用RET (Return from Interruption)子程序返回RET1 (Return from Interruption)中断返回SJMP (Short jump)短转移AJMP (Absolute jump)绝对转移LJMP (Long Jump)长转移CJNE (Compare Jump if Not Equal)比较不等则转DJNZ (Decrement Jump if Not Zero)减1不为0则转JZ (Jump if zero)结果为0则跳转JNZ (Jump if Not Zero)结果不为0则跳转JC (Jump if Not carry flag is set)有进位则转移JB (Jump if the Bit is set)位为1则转移JNB (Jump if the Bit is Not set)位为0则转移JBC (JB and Clear the bit)位为1则转并清除该位NOP (No Operation)空操作五位操作指令（1种助记符）CLR 位清零SETB (Set Bit)位置1八种常用伪指令 16位地址此指令用在原程序或数据块的开始，指明此语句后面目标程序或数据块存放的起始地址2.【标号】DB 字节数据项表:奖项表中的字节数据存放到从标号开始的连续字节单元中。

传送及比较指令总结传送指令是计算机系统中常用的一类指令，用于将数据从一个位置移动到另一个位置。

这些指令通常用于数据的复制、转移和重排等任务。

在本文中，我将总结一些常见的传送指令，并比较它们的异同。

1.MOV指令：MOV (Move) 指令用于将数据从一个位置复制到另一个位置。

它可以在寄存器之间、寄存器和内存之间、寄存器和端口之间进行数据的传送。

MOV 指令通常具有两个操作数，一个目标操作数和一个源操作数。

例如，`MOV AX, BX` 将寄存器 BX 中的值复制到寄存器 AX 中。

MOV 指令在大多数计算机体系结构中都是支持的，因为它是一种非常基本和常见的操作。

2.LDR和STR指令：LDR (Load) 和 STR (Store) 指令用于将数据从内存中加载到寄存器或将数据从寄存器存储到内存中。

这些指令主要在ARM架构中使用。

LDR指令将内存中的数据加载到寄存器中，例如，`LDR R0, [R1]` 将 R1 寄存器中的地址所对应的内存单元中的数据加载到 R0 寄存器中。

STR 指令则将寄存器中的数据存储到内存中，例如，`STR R0, [R1]` 将 R0 寄存器中的数据存储到 R1 寄存器中的地址所对应的内存单元中。

3.PUSH和POP指令：PUSH指令用于将数据压入栈中，而POP指令用于从栈中弹出数据。

这两个指令通常用于实现函数调用和中断处理等操作。

PUSH指令将数据放入栈顶，然后栈指针下移；而POP指令则将栈顶数据读取到寄存器中，并将栈指针上移。

例如，`PUSHAX`将AX寄存器中的数据压入栈中，`POPAX`将栈顶数据弹出到AX寄存器中。

4.XCHG指令：XCHG (Exchange) 指令用于交换两个操作数的值。

这个指令可以用于两个寄存器之间的值交换，或者寄存器和内存之间的交换。

例如，`XCHG AX, BX` 将寄存器 AX 和 BX 中的数据进行交换。

XCHG 指令常用于实现数据交换、排序和互斥访问等场景。

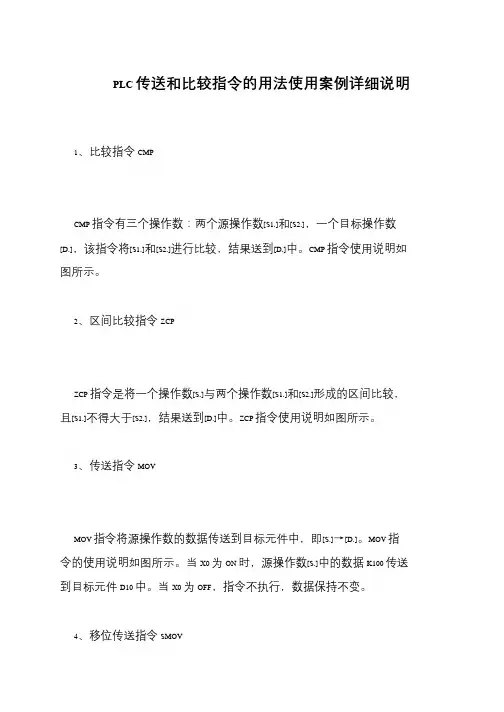

PLC 传送和比较指令的用法使用案例详细说明
1、比较指令CMP
CMP 指令有三个操作数：两个源操作数[S1.]和[S2.]，一个目标操作数[D.]，该指令将[S1.]和[S2.]进行比较，结果送到[D.]中。

CMP 指令使用说明如图所示。

2、区间比较指令ZCP
ZCP 指令是将一个操作数[S.]与两个操作数[S1.]和[S2.]形成的区间比较，且[S1.]不得大于[S2.]，结果送到[D.]中。

ZCP 指令使用说明如图所示。

3、传送指令MOV
MOV 指令将源操作数的数据传送到目标元件中，即[S.]→[D.]。

MOV 指令的使用说明如图所示。

当X0 为ON 时，源操作数[S.]中的数据K100 传送到目标元件D10 中。

当X0 为OFF，指令不执行，数据保持不变。

4、移位传送指令SMOV。

种类设定时间范围备注1msec 1msec~32.7秒8msec 8msec~262.1秒定时器9以上初始值10msec 10msec~327.7秒48msec 48msec~1572.8秒定时器1~8初始值100msec 100msec~54.6分1秒1秒~546分1分1分~546小时定时器的定时器精度，对应存储在T9000~T9499中，设值含义如下：0 ：缺省（8msec/48msec）1 ：1msec2 ：10msec3 ：100msec4 ：1秒5 ：1分【输出】W1 ：ACT接通后，经过定时器设定的时间后，输出即接通为1。

【使用范例】X0.0接通后再经过100ms，R0.0就接通为1。

“精度”由T9000~T9499来决定，每个计数器占两个字节，同时也对应T9000~T9499的相应两字节为“精度”设定地址，依次类推。

对于1号计数器，对应为T9000~T9001设定精度，如果T9000~T9001为0，则精度按缺省处理，为48ms。

范例中T9000=3，即精度等级为100，在此条件下，“设定时间”必须是100的倍数。

【使用范例】·X0.0接通3秒之后，R0.0输出为1。

·在任意时间一旦X0.0为0，R0.0马上为0。

延时定时器（上升沿触发）：SUB54/TMRC定时器精度范围扩展为以分为单位，可作为长时间定时器使用。

在控制参数中可以自由的指定定时器设定时间地址，所以没有定时器个数限制。

【控制条件】ACT =0 ： 定时器输出W1为0=1 ： 启动定时器【控制参数】定时器精度 ： 种类 定时器精度设定时间范围 1msec 5 1msec~32.7秒 8msec 0 8msec~262.1秒 10msec 6 10msec~327.7秒 48msec 1 48msec~1572.8秒 100msec 7 100msec~54.6分 1秒 2 1秒~546分 10秒 3 10秒~91小时 1分4 1分~546小时SUB54 TMRCACT定时器精度定时器设定时间地址 定时器寄存器地址W1设定时间ACTW1【定时器设定时间地址】：指定用于存储定时器设定值2字节长地址的首地址。
