模拟电子技术习题解10 (2)电子版本

模拟电子技术基础(第四版)习题解答(总133页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。

( × )(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。

( √ )GSU大于零，则其输入电阻会明显变小。

(6)若耗尽型N 沟道MOS 管的GS( × )二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。

图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, UO6=-2V。

四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。

求图所示电路中U O1和U O2各为多少伏。

(a) (b)图34解：左图中稳压管工作在击穿状态，故U O1=6V 。

右图中稳压管没有击穿，故U O2=5V 。

五、电路如图所示，V CC =15V ，=100，U BE =。

试问：(1)R b =50k 时，U o= (2)若T 临界饱和，则R b =解：(1)26BB BEB bV U I A R μ-==， 2.6C B I I mA β==,2O CC C c U V I R V =-=。

模拟电子技术习题答案电工电子教学部2021.2第一章 绪论一、填空题：1. 自然界的各种物理量必须首先经过 传感器 将非电量转换为电量，即 电信号 。

2. 信号在频域中表示的图形或曲线称为信号的 频谱 。

3. 通过傅立叶变换可以实现信号从 时域 到频域的变换。

4. 各种信号各频率分量的 振幅 随角频率变化的分布，称为该信号的幅度频谱。

5. 各种信号各频率分量的 相位 随角频率变化的分布，称为该信号的相位频谱。

6. 周期信号的频谱都由 直流分量 、基波分量 以及 无穷多项高次谐波分量 组成。

7. 在时间上和幅值上均是连续的信号 称为模拟信号。

8. 在时间上和幅值上均是离散的信号 称为数字信号。

9. 放大电路分为 电压放大电路 、电流放大电路、互阻放大电路 以及 互导放大电路 四类。

10. 输入电阻 、输出电阻 、增益 、 频率响应 和 非线性失真 等主要性能指标是衡量放大电路的标准。

11. 放大电路的增益实际上反映了 电路在输入信号控制下，将供电电源能量转换为信号能量 的能力。

12. 放大电路的电压增益和电流增益在工程上常用“分贝〞表示，其表达式分别是 dB lg 20v A =电压增益 、dB lg 20i A =电流增益 。

13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。

14. 幅频响应是指 电压增益的模与角频率 之间的关系 。

15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。

二、某放大电路输入信号为10pA 时，输出为500mV ，它的增益是多少？属于哪一类放大电路？ 解： Ω105A10V 50pA 10mV 5001011i o r ⨯====-.i v A 属于互阻放大电路 三、某电唱机拾音头内阻为1M Ω，输出电压为1V 〔有效值〕，如果直接将它与10Ω扬声器连接，扬声器上的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻R i =1M Ω，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。

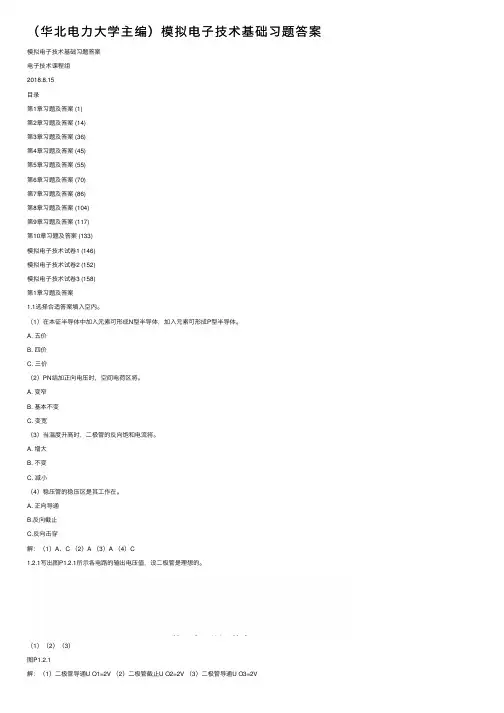

（华北电⼒⼤学主编）模拟电⼦技术基础习题答案模拟电⼦技术基础习题答案电⼦技术课程组2018.8.15⽬录第1章习题及答案 (1)第2章习题及答案 (14)第3章习题及答案 (36)第4章习题及答案 (45)第5章习题及答案 (55)第6章习题及答案 (70)第7章习题及答案 (86)第8章习题及答案 (104)第9章习题及答案 (117)第10章习题及答案 (133)模拟电⼦技术试卷1 (146)模拟电⼦技术试卷2 (152)模拟电⼦技术试卷3 (158)第1章习题及答案1.1选择合适答案填⼊空内。

（1）在本征半导体中加⼊元素可形成N型半导体，加⼊元素可形成P型半导体。

A. 五价B. 四价C. 三价（2）PN结加正向电压时，空间电荷区将。

A. 变窄B. 基本不变C. 变宽（3）当温度升⾼时，⼆极管的反向饱和电流将。

A. 增⼤B. 不变C. 减⼩（4）稳压管的稳压区是其⼯作在。

A. 正向导通B.反向截⽌C.反向击穿解：（1）A、C （2）A （3）A （4）C1.2.1写出图P1.2.1所⽰各电路的输出电压值，设⼆极管是理想的。

（1）（2）（3）图P1.2.1解：（1）⼆极管导通U O1=2V （2）⼆极管截⽌U O2=2V （3）⼆极管导通U O3=2V1.2.2写出图P1.2.2所⽰各电路的输出电压值，设⼆极管导通电压U D＝0.7V。

（1）（2）（3）图P1.2.2解：（1）⼆极管截⽌U O1=0V （2）⼆极管导通U O2=-1.3V （3）⼆极管截⽌U O3=-2V1.3.1电路如P1.3.1图所⽰，设⼆极管采⽤恒压降模型且正向压降为0.7V，试判断下图中各⼆极管是否导通，并求出电路的输出电压U o。

图P1.3.1解：⼆极管D1截⽌，D2导通，U O=-2.3V1.3.2电路如图P1.3.2所⽰，已知u i＝10sinωt(v)，试画出u i与u O的波形。

设⼆极管正向导通电压可忽略不计。

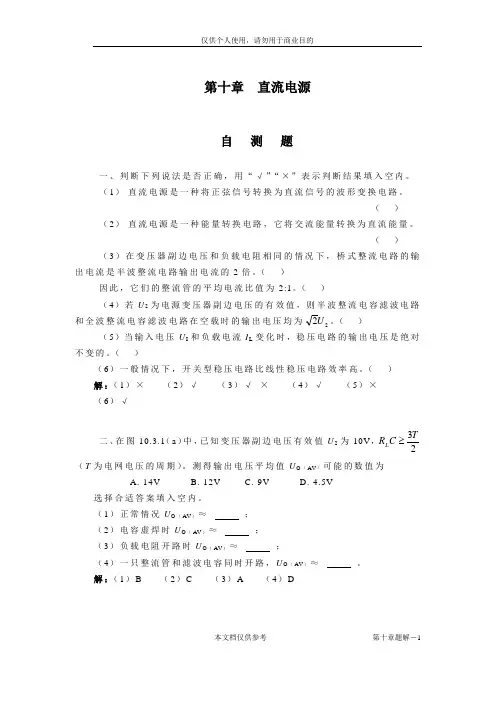

第十章 直流电源自 测 题一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。

（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ）（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ ）因此，它们的整流管的平均电流比值为2:1。

（ ）（4）若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。

（ ）（5）当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。

（ ） 解：（1）× （2）√ （3）√ × （4）√ （5）×（6）√二、在图10.3.1（a ）中，已知变压器副边电压有效值U 2为10V ，23T C L ≥R （T 为电网电压的周期）。

测得输出电压平均值U O （AV ）可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。

（1）正常情况U O （AV ）≈ ；（2）电容虚焊时U O （AV ）≈ ；（3）负载电阻开路时U O （AV ）≈ ；（4）一只整流管和滤波电容同时开路，U O （AV ）≈ 。

解：（1）B （2）C （3）A （4）D三、填空：图T10.3在图T10.3所示电路中，调整管为 ，采样电路由 组成，基准电压电路由 组成， 比较放大电路由 组成， 保护电路由 组成；输出电压最小值的表达式为 ，最大值的表达式为 。

解：T 1，R 1、R 2、R 3，R 、D Z ，T 2、R c ，R 0、T 3；)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++，。

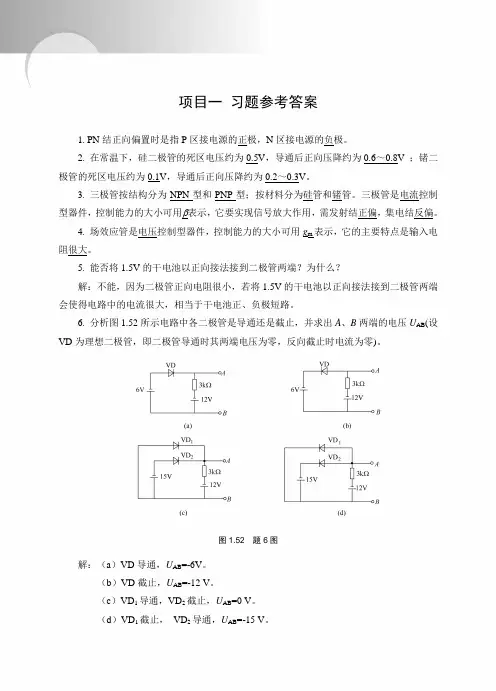

项目一习题参考答案1. PN结正向偏置时是指P区接电源的正极，N区接电源的负极。

2. 在常温下，硅二极管的死区电压约为0.5V，导通后正向压降约为0.6～0.8V ；锗二极管的死区电压约为0.1V，导通后正向压降约为0.2～0.3V。

3. 三极管按结构分为NPN型和PNP型；按材料分为硅管和锗管。

三极管是电流控制型器件，控制能力的大小可用 表示，它要实现信号放大作用，需发射结正偏，集电结反偏。

4. 场效应管是电压控制型器件，控制能力的大小可用g m表示，它的主要特点是输入电阻很大。

5. 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能，因为二极管正向电阻很小，若将1.5V的干电池以正向接法接到二极管两端会使得电路中的电流很大，相当于干电池正、负极短路。

6. 分析图1.52所示电路中各二极管是导通还是截止，并求出A、B两端的电压U AB(设VD为理想二极管，即二极管导通时其两端电压为零，反向截止时电流为零)。

图1.52 题6图解：（a）VD导通，U AB=-6V。

（b）VD截止，U AB=-12 V。

（c）VD1导通，VD2截止，U AB=0 V。

（d）VD1截止，VD2导通，U AB=-15 V。

7. 在图1.53所示电路中，设VD为理想二极管，u i =6sinω t (V)，试画出u O的波形。

图1.53 题7图解：（a）（b）8. 电路如图1.54所示，已知u i=5sinΩ t(V)，二极管导通电压为0.7V。

试画出u i与的波形。

解：u i>3.7V时，VD1导通，VD2截止，u o=3.7V；3.7V>u i>-4.4V时，VD1截止，VD2截止，u o= u i；u i<-4.4V时，VD1截止，VD导通，u o=-4.4 V。

9. 测得电路中几个三极管的各极对地电压如图1.55所示，试判别各三极管的工作状态。

图1.54 题8图图1.55 题9图解：（a ）三极管已损坏，发射结开路 （b ）放大状态 （c ）饱和状态（d ）三极管已损坏，发射结开路10. 测得放大电路中六只晶体管的电位如图1.56所示。

第十章 直流电源自 测 题一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。

（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ）（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

（ ）因此，它们的整流管的平均电流比值为2:1。

（ ）（4）若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。

（ ）（5）当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。

（ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。

（ ）解：（1）× （2）√ （3）√ × （4）√ （5）×（6）√二、在图10.3.1（a ）中，已知变压器副边电压有效值U 2为10V ，23T C R L （T 为电网电压的周期）。

测得输出电压平均值U O （AV ）可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。

（1）正常情况U O （AV ）≈ ；（2）电容虚焊时U O （AV ）≈ ；（3）负载电阻开路时U O （AV ）≈ ；（4）一只整流管和滤波电容同时开路，U O （AV ）≈ 。

解：（1）B （2）C （3）A （4）D三、填空：图T10.3在图T10.3所示电路中，调整管为 ，采样电路由 组成，基准电压电路由 组成， 比较放大电路由 组成， 保护电路由 组成；输出电压最小值的表达式为 ，最大值的表达式为 。

解：T 1，R 1、R 2、R 3，R 、D Z ，T 2、R c ，R 0、T 3；)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++，。

四、在图T10.4所示稳压电路中，已知稳压管的稳定电压U Z 为6V ，最小稳定电流I Z m i n 为5mA ，最大稳定电流I Z ma x 为40mA ；输入电压U I 为15V ，波动范围为±10％；限流电阻R 为200Ω。

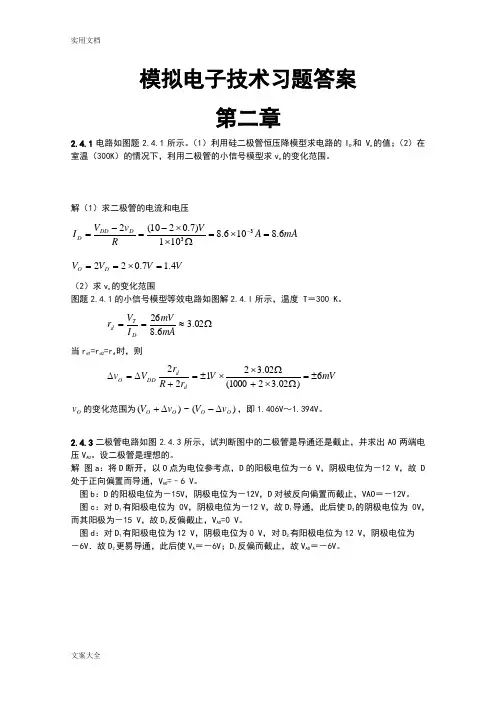

模拟电子技术习题答案第二章2.4.1电路如图题2.4.1所示。

（1）利用硅二极管恒压降模型求电路的I D 和 V o 的值；（2）在室温（300K ）的情况下，利用二极管的小信号模型求v o 的变化范围。

解（1）求二极管的电流和电压mA A VR v V I D DD D 6.8106.8101)7.0210(233=⨯=Ω⨯⨯-=-=- V V V V D O 4.17.022=⨯==（2）求v o 的变化范围图题2.4.1的小信号模型等效电路如图解2.4.l 所示，温度 T ＝300 K 。

Ω≈==02.36.826mAmV I V r D T d 当r d1=r d2=r d 时，则mV V r R r V v d d DDO 6)02.321000(02.32122±=Ω⨯+Ω⨯⨯±=+∆=∆O v 的变化范围为)(~)(O O O O v V v V ∆-∆+，即1.406V ～1.394V 。

2.4.3二极管电路如图2.4.3所示，试判断图中的二极管是导通还是截止，并求出AO 两端电压V AO 。

设二极管是理想的。

解 图a ：将D 断开，以O 点为电位参考点，D 的阳极电位为－6 V ，阴极电位为－12 V ，故 D 处于正向偏置而导通，V AO =–6 V 。

图b ：D 的阳极电位为－15V ，阴极电位为－12V ，D 对被反向偏置而截止，VAO ＝－12V 。

图c ：对D 1有阳极电位为 0V ，阴极电位为－12 V ，故D 1导通，此后使D 2的阴极电位为 0V ，而其阳极为－15 V ，故D 2反偏截止，V AO =0 V 。

图d ：对D 1有阳极电位为12 V ，阴极电位为0 V ，对D 2有阳极电位为12 V ，阴极电位为 －6V ．故D 2更易导通，此后使V A ＝－6V ；D 1反偏而截止，故V AO ＝－6V 。

2.4.4 试判断图题 2.4.4中二极管是导通还是截止，为什么？ 解 图a ：将D 断开，以“地”为电位参考点，这时有V V k k V A 115)10140(10=⨯Ω+Ω=V V k k V k k V B 5.315)525(510)218(2=⨯Ω+Ω+⨯Ω+Ω=D 被反偏而截止。

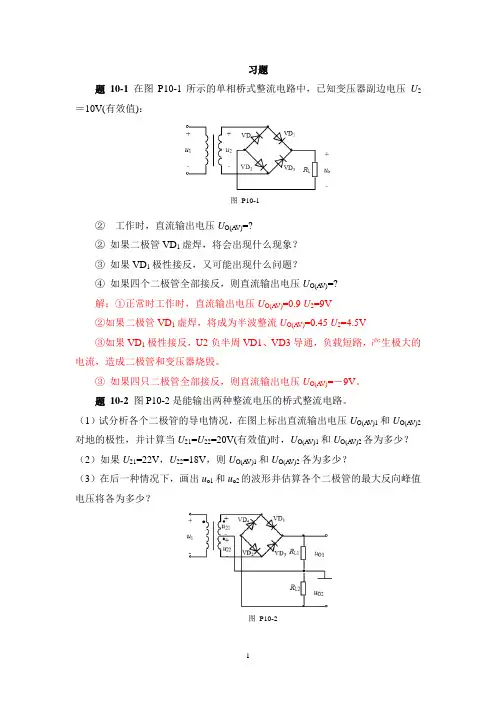

习题题10-1 在图P10-1所示的单相桥式整流电路中，已知变压器副边电压U2＝10V(有效值)：图P10-1②工作时，直流输出电压U O(A V)=?②如果二极管VD1虚焊，将会出现什么现象？③如果VD1极性接反，又可能出现什么问题？④如果四个二极管全部接反，则直流输出电压U O(A V)=?解：①正常时工作时，直流输出电压U O(A V)=0.9 U2=9V②如果二极管VD1虚焊，将成为半波整流U O(A V)=0.45 U2=4.5V③如果VD1极性接反，U2负半周VD1、VD3导通，负载短路，产生极大的电流，造成二极管和变压器烧毁。

③如果四只二极管全部接反，则直流输出电压U O(A V)=－9V。

题10-2图P10-2是能输出两种整流电压的桥式整流电路。

（1）试分析各个二极管的导电情况，在图上标出直流输出电压U O(A V)1和U O(A V)2对地的极性，并计算当U21=U22=20V(有效值)时，U O(A V)1和U O(A V)2各为多少？（2）如果U21=22V，U22=18V，则U O(A V)1和U O(A V)2各为多少？（3）在后一种情况下，画出u o1和u o2的波形并估算各个二极管的最大反向峰值电压将各为多少？图P10-2解：（1）均为上“+”、下“-”。

即U O(A V)1对地为正，U O(A V)2对地为负。

均为全波整流。

U O(A V)1和U O(A V)2为：U O(A V)1=-U O(A V)2≈0.9U 21=0.9*20=18V（2）如果U 21=22V ，U 22=18V ，则U O(A V)1和U O(A V)2为U O(A V)1= -U O(A V)2≈0.45U 21+0.45 U 22=18V 。

（3）波形图如下：题 10-3 试分析在下列几种情况下，应该选用哪一种滤波电路比较合适。

① 负载电阻为1Ω，电流为10A ，要求S ＝10%；② 负载电阻为1k Ω，电流为10mA,要求S =0.1%；③ 负载电阻从20Ω变到100Ω，要求S =1%，输出电压U O(A V)变化不超过20%； ④ 负载电阻100Ω可调，电流从零变到1A ，要求S =1%，希望U 2尽可能低。

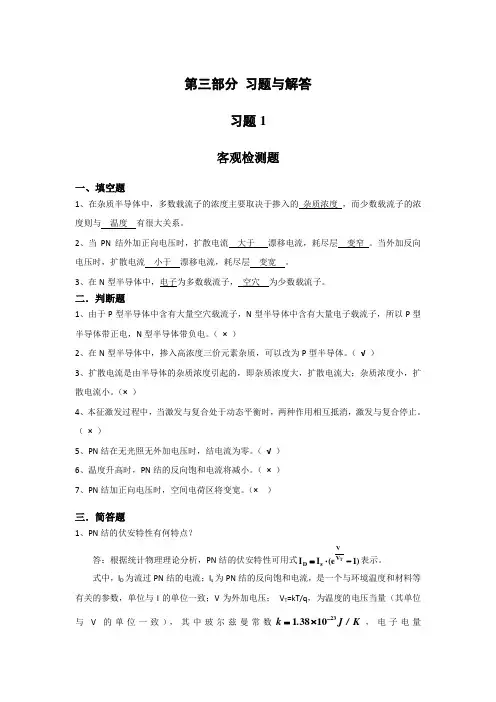

第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。

2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。

当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。

3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。

二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。

（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。

（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（ × ）5、PN 结在无光照无外加电压时，结电流为零。

（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。

（ × ）7、PN 结加正向电压时，空间电荷区将变宽。

（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。

式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594T V T =，在常温（T=300K ）下，V T =25.875mV=26mV 。

当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。

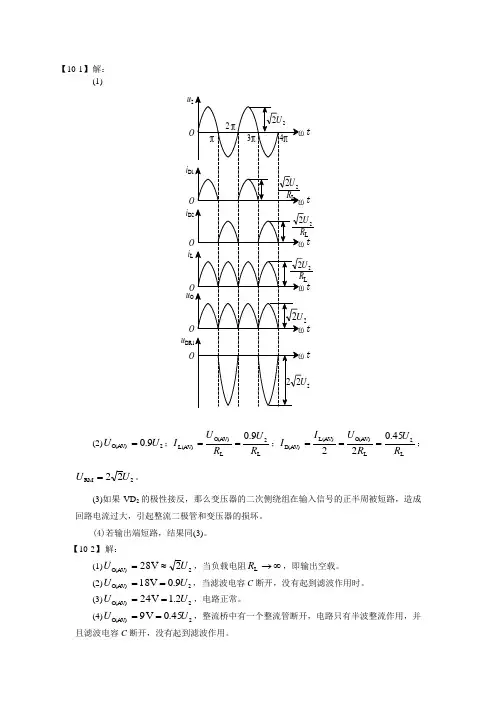

【10-1】 解：(1)u 2i i i L u O u(2)2O (A V )9.0U U =；L 2LO(AV)L(AV)9.0R U R U I ==；L2L O(AV)L(AV)D(AV)45.022R U R U I I ===；2RM 22U U =。

(3)如果VD 2的极性接反，那么变压器的二次侧绕组在输入信号的正半周被短路，造成回路电流过大，引起整流二极管和变压器的损坏。

(4)若输出端短路，结果同(3)。

【10-2】 解：(1)2O(AV)2V 28U U ≈=，当负载电阻∞→L R ，即输出空载。

(2)2O (A V )9.0V 18U U ==，当滤波电容C 断开，没有起到滤波作用时。

(3)2O (A V )2.1V 24U U ==，电路正常。

(4)2O (A V )45.0V 9U U ==，整流桥中有一个整流管断开，电路只有半波整流作用，并且滤波电容C 断开，没有起到滤波作用。

【10-3】 解：(1) 1O U 和2O U 的极性如图A10.3所示。

已知变压器二次侧绕组输出有效值为V 102=U ，则V 1422(AV)2O (AV)1O ==-=U U U 。

10V ~10V~VD1VD4VD3VD2CC220V~U o 1U o 2（2） V 28222M R ==U U 。

【10-4】 解：已知变压器二次侧绕组输出有效值为V 102=U 。

(a)V 99.02O (A V )==U U ，整流桥全波整流输出，无滤波电路；(b)V 122.12O (A V )==U U ，整流桥全波整流输出，电容滤波且输出带载； (c)V 1422O(AV)==U U ，单相全波整流输出，电容滤波且输出空载；(d)V 5.445.02O (A V )==U U ，单相半波整流输出，无滤波电路。

【10-5】 解：(1) c ；(2) b ；（3）a ；(4) b ；(5)d ；(6) a ，a ；(7) b ，b 。

习 题 1010.1 振荡电路与放大电路有何异同点。

振荡电路和放大电路都是能量转换装置。

振荡电路是在无外输入信号作用时，电路自动地将直流能量转换为交流能量；放大电路是在有外输入信号控制下，实现能量的转换。

10.2 正弦波振荡器振荡条件是什么？负反馈放大电路产生自激的条件是什么？两者有何不同，为什么？。

正弦波振荡电路的振荡条件为1=∙∙F A ，电路为正反馈时，产生自激的条件。

负反馈放大电路的自激条件为1-=∙∙F A ，电路为负反馈时，产生自激的条件。

10.3 根据选频网络的不同，正弦波振荡器可分为哪几类？ 各有什么特点？正弦波振荡电路可分为RC 正弦波振荡器，LC 正弦波振荡器和石英晶体振荡器。

RC 正弦波振荡器通常产生低频正弦信号，LC 正弦波振荡器常用来产生高频正弦信号，石英晶体振荡器产生的正弦波频率稳定性很高。

10.4 正弦波信号产生电路一般由几个部分组成，各部分作用是什么？正弦波振荡电路通常由四个部分组成，分别为：放大电路、选频网络、正反馈网络和稳幅网络。

放大电路实现能量转换的控制，选频网络决定电路的振荡频率，正反馈网络引入正反馈，使反馈信号等于输入信号，稳幅网络使电路输出信号幅度稳定。

10.5 当产生20Hz ～20KHz 的正弦波时,应选用什么类型的振荡器。

当产生100MHz 的正弦波时,应选用什么类型的振荡器。

当要求产生频率稳定度很高的正弦波时，应选用什么类型的振荡器。

产生20Hz~20KHz 的正弦波时,应选用RC 正弦波振荡器。

产生100MHz 的正弦波时,应选用LC 正弦波振荡器。

当要求产生频率稳定度很高的正弦波时，应选用石英晶体振荡器。

10.6 电路如图10.1所示，试用相位平衡条件判断哪个电路可能振荡，哪个不能振荡，并简述理由。

(a) 不能振荡，不满足正反馈条件；(b) 可能振荡，满足振荡条件。

图10.1 习题10.6电路图10.7 电路如图10.2所示：（1）保证电路振荡，求p R 的最小值；（2）求振荡频率的0f 的调节范围。

《电路与模拟电子技术基础 习题及实验指导答案 第二版》第1章 直流电路一、填 空 题1.4.1 与之联接的外电路；1.4.2 1-n ，)1(--n b ；1.4.3 不变；1.4.4 21W ，负载；1.4.5 Ω1.65A ，　；1.4.6 1A 3A ，　； 1.4.7 3213212)(3)23(R R R R R R R +++=； 1.4.8 1A ；1.4.9 Ω4.0，A 5.12；1.4.10 电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源；1.4.11 3A ；1.4.12 3A ；1.4.13 Ω2；1.4.14 15V ，Ω5.4；1.4.15 V 6S =U 。

二、单 项 选 择 题1.4.16 C ； 1.4.17 B ； 1.4.18 D ； 1.4.19 A ；1.4.20 A ； 1.4.21 C ； 1.4.22 B ； 1.4.23 D 。

第2章一阶动态电路的暂态分析一、填 空 题2.4.1 短路，开路；2.4.2 零输入响应；2.4.3 短路，开路；2.4.4 电容电压，电感电流；2.4.5 越慢；2.4.6 换路瞬间；2.4.7 三角波；2.4.8 s 05.0，k Ω25； 2.4.9 C R R R R 3232+； 2.4.10 mA 1,V 2。

二、单 项 选 择 题2.4.11 B ； 2.4.12 D ； 2.4.13 B ；2.4.14 D ； 2.4.15 B ； 2.4.16 C 。

第3章 正弦稳态电路的分析一、填 空 题3.4.1 ︒300.02s A 10，　，　； 3.4.2 V )13.532sin(25)(︒+=t t u ；3.4.3 容性， A 44；3.4.4 10V ，2V3.4.5 相同；3.4.6 V 30，20V ；3.4.7 A 44，W 7744；3.4.8 A 5；3.4.9 减小、不变、提高；3.4.10 F 7.87μ；3.4.11 20kVA ，12kvar -；3.4.12 不变、增加、减少；3.4.13 电阻性，电容性； 3.4.14 LC π21，阻抗，电流；3.4.15 1rad/s ，4；3.4.16 Ω10；3.4.17 P L U U =，P L 3I I =，︒-30； 3.4.18 P L 3U U =，P L I I =，超前。

模拟电子技术题库及答案一、选择题1.图Z8.2所示电路，若U I 上升，则U O (A )→U A （A ）→U CE1（C ）→U O （B ）。

A.增大 B.不变 C.减小2.PWM 开关稳压电源，当电网电压升高时，其调节过程为U O (A )→占空比D （B ）→U O (C )。

A.增大 B. 减小 C.不变3.图Z8.3所示电路装接正确的是（b ）。

二、图8.1.3所示电路，写出U O 的表达式，若U Z =6，计算U O 的调节范围。

解：Z P Z P P O U R R R U R R R R R U ⎪⎪⎭⎫⎝⎛++=+++=121211 代入数据U Omin =⎪⎭⎫⎝⎛++51.0131×6V ≈17.9VU Omax =（1+3/0.51）×6V ≈41.3V该电路的输出电压调节范围为17.9V ～41.3V 。

四、将图Z8.3的元器件正确连接起来，组成一个电压可调稳压电源。

解：画出参考接线如下图红线所示。

1.图Z8.1所示电路，求⑴变压器二次电压U2=15V；⑵负载电流I L=10mA⑶流过限流电阻的电流I R=24mA；提示：I R=（U C-U O）/R⑷流过稳压二极管的电流为14mA。

2.78M12的输出电压为12V，最大输出电流为0.5A。

3.CW317三端可调集成稳压器，能够在1.2V至37V输出范围内提供1.5A的最大输出电流。

第八章习题参考答案8.1图Z8.1所示电路，若负载不变，当电网电压下降时，I R、I Z、U R、U O分别如何变化？解：图Z8.1所示电路，若负载不变，当电网电压下降时，I R↓，I Z↓↓，U R↓，U O↑。

8.2在电网电压波动范围为±10%的情况下，设计一输出电压为6V ，负载电阻范围为1k Ω至∞的桥式整流电容滤波硅稳压管并联稳压电源。

提示：U I 可按（2～3）U O 经验公式选取。

解：⑴稳压二极管选取U O =6V ，负载变化范围为1k Ω～∞，说明电源最大输出电流I Lmax =U O /R Lmin =6V/1k Ω=6mAI ZM =(2～3) I Lmax =（12～18）mA查附录表A.3，可选2CZ232型稳压二极管，参数为：U Z =6～6.5V ；I Z =10mA ；I ZM =30mA ；r Z ≤10Ω。

部分习题参考答案第1章1.1 (1) U Y =0.7V ；(2) U Y =0.7V 。

1.2 (1) U Y =0；(2) U Y = 4.3V ；(3) U Y =4.3V 。

1.5 输出电压的交流分量u o =3.65sin ωt (mV)。

1.6 (1) 当U I ＝12V 时，U O =4V ；当U I ＝20V 时，U O =6.67V ；当U I ＝35V 时， U O = 6V ；(2) 稳压管将因功耗过大而损坏。

1.7 (1) 允许输入电压的变化范围为V 15V 11i <<U ；(2) 允许负载电流的变化范围为mA 25mA 5L <<I ；(3) 输入直流电压U i 的最大允许变化范围为V 14V 11i <<U 。

第2章2.4 (a) 截止；(b) 饱和；(c) 放大；(d) 放大；(e) 饱和；(f) 截止 2.5 (1)60=β；A 406400C EO μ=-=βI ；A 65601C EOC B O μ=+=.βI I ；984061601.ββα==+=(2)Ge 管。

2.6 选用第二只管子。

∵β2＝100比较适中、I CEO2＝10μA 较小，使用寿命长，且温度稳定性更好。

2.8 (a ) 不能。

因为输入信号被V BB 短路。

(b ) 可能。

(c ) 不能。

图中V BB 极性接反，使NPN 管发射结反偏，不满足放大要求。

(d ) 不能。

晶体管将因发射结电压过大而损坏。

(e ) 不能。

因为输入信号被C 2短路。

(f ) 不能。

因为输出信号被C 3短路，恒为零。

2.9 S 接到位置A 时，I B 最大。

S 接到位置C 时，I B 最小。

2.10 A 放大；B 饱和；C 截止；D 截止。

2.11 β=50；α=0.98；P CM = 50mW ；I CEO =20µA ；U (BR)CEO =35V 。

2.12 50i =A 2.13 R o =10 k Ω2.16 mA 9090)1(B E .I βI =+=2.17 I E = 0.8mA ；I C =0.774 mA ；U EC =4.26V ；α=0.97；β=30。

清华大学出版社模拟电子技术习题解答(课后同步)习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。

2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。

当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。

3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。

二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。

（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。

（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（ × ）5、PN 结在无光照无外加电压时，结电流为零。

（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。

（ × ）7、PN 结加正向电压时，空间电荷区将变宽。

（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。

式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。

当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V<<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
