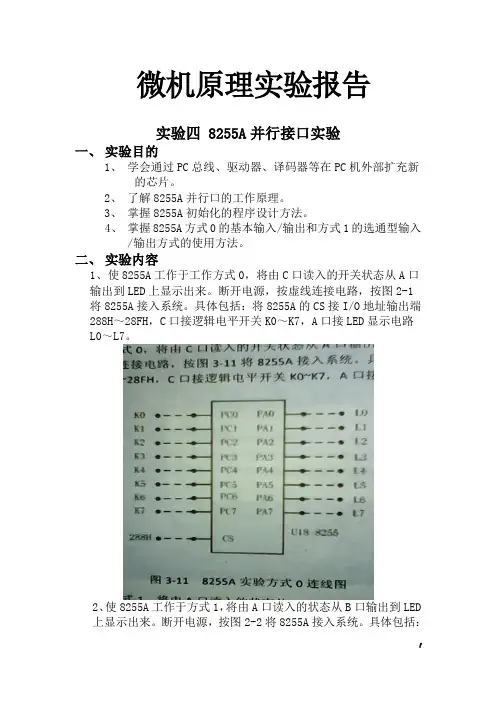

微机原理实验报告实验四 8255A并行接口实验一、实验目的1、学会通过PC总线、驱动器、译码器等在PC机外部扩充新的芯片。
2、了解8255A并行口的工作原理。
3、掌握8255A初始化的程序设计方法。
4、掌握8255A方式0的基本输入/输出和方式1的选通型输入/输出方式的使用方法。
二、实验内容1、使8255A工作于工作方式0，将由C口读入的开关状态从A口输出到LED上显示出来。
断开电源，按虚线连接电路，按图2-1将8255A接入系统。
具体包括：将8255A的CS接I/O地址输出端288H～28FH，C口接逻辑电平开关K0～K7，A口接LED显示电路L0～L7。
2、使8255A工作于方式1，将由A口读入的状态从B口输出到LED上显示出来。
断开电源，按图2-2将8255A接入系统。
具体包括：将8255A的CS接I/O地址输出端288H～28FH，A口接逻辑电平开关K0～K5，B口接LED显示电路L0～L5，C口相应位分别接开关或LED发光二极管。
三、程序流程图实验一：8255A工作于方式0，将C口定义为输入方式，A口定义为输出方式。
程序流程图如图所示。
实验二：每个判断命令前都加入一个按键返回判断。
程序流程图如图四、程序代码实验一程序：PPIA EQU 288HPPIB EQU 289HPPIC EQU 28AHPPICTL EQU 28BHDATA SEGMENTMESS1 DB '8255A IN MODE 0!',0DH,0AH,'$'MESS2 DB 'ENTER ANY KEY RETURN TO DOS!',0DH,0AH,'$' DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV DX,OFFSET MESS1MOV AH,09HINT 21HMOV DX,OFFSET MESS2MOV AH,09HINT 21HMOV DX,PPICTL ;8255A初始化MOV AL,89HOUT DX,ALCOUNT:MOV DX,PPICIN AL,DX ；C口读入MOV DX,PPIAOUT DX,AL ；A口输出MOV AH,06HMOV DL,0FFHINT 21HJZ COUNT ；若有键按下则退出 MOV AX,4C00HINT 21HCODE ENDSEND START实验二程序：PPIA EQU 288HPPIB EQU 289HPPIC EQU 28AHPPICTL EQU 28BHDATA SEGMENTMESS1 DB '8255A IN MODE 0!',0DH,0AH,'$'MESS2 DB 'ENTER ANY KEY RETURN TO DOS!',0DH,0AH,'$' DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV DX,OFFSET MESS1MOV AH,09HINT 21HMOV DX,OFFSET MESS2MOV AH,09HINT 21HMOV DX,PPICTL ；8255A初始化 MOV AL,0B4HOUT DX,ALCOUNT:MOV DX,PPICIN AL,DXAND AL,20HCMP AL,20HJNZ COUNTMOV DX,PPIA IN AL,DXPUSH AX ABC: MOV DX,PPICIN AL,DXAND AL,02HCMP AL,02HJNZ ABCPOP AXMOV DX,PPIBOUT DX,ALMOV AH,06H MOV DL,0FFHINT 21HJZ COUNTMOV AX,4C00HINT 21HCODE ENDSEND START五、实验过程及结果六、实验思考题1、答：A口及B口以方式1工作时，只要不是作为联络线的C口其他位，都可以由程序按位设定为基本的输入输出线，用于传输数据。
微机原理实验实验五可编程并行接口实验一、实验目的1. 理解可编程并行接口8255A芯片的结构和功能；2. 掌握8255A芯片初始化程序的设计方法；3. 掌握8255A芯片与CPU信号的连接方法以及并行接口设计和编程方法；4. 掌握七段数码管的静态和动态显示原理；5. 掌握利用七段数码管显示计算数机内部信息。
二、实验内容1. ※●利用8255A芯片设计接口电路并编程实现：A口输出数据，驱动四个LED，使其顺序显示‘0’～‘F’的二进制状态，每个状态保持1秒钟。
（1）电路框图（2）源程序（3）运行结果2. ※●设计接口电路并编程实现：两个七段数码管分别显示“HP”，字符保持3秒钟后两个数码管同时熄灭。
（1）电路框图（2）源程序（3）运行结果HP字符显示3秒后同时熄灭3. 通过对8255A芯片的实验，对比实验五、实验六，谈谈你对8255A的认识和体会以及输入输出接口调试的过程；8255A是可编程并行I/O接口芯片，通过对它进行编程，可实现无条件、有条件和中断方式的接口电路。
它适合于外部设备和微机之间进行近距离、大量和快速的信息交换，比如微机与并行接口打印机或者磁盘驱动器等。
输入输出接口调试过程：先搞清四个端口地址，然后根据所要实现的功能对控制端口写控制字，然后对其他端口进行数据交换，验证硬件电路的正确性。
4.简单叙述数码管接口电路设计的原则和调试方法；送入数码管的数据分为段码和位码，段码决定数码管显示什么样的字符，位码决定哪一位的数码管显示该字符。
调试时，先对连接段码的端口送入数据，然后对连接位码的端口送入数据，观察数码管的显示状态，改变位码端口数据，继续观察数码管的显示状态。
不能先送位码，再送段码，即不能先点亮再显示，因为这样可能会在段码未稳定之前显示错误的字符。
5. 叙述七段数码管动态显示延时时间长短对视觉有何影响？延时程序的作用是保持当前显示数码管足够时间，同时稳定显示效果，以形成视觉暂留。
人眼的视觉暂留时间大概在二十四分之一秒左右，所以一般电视电影至少是24帧以上，才会看起来是连续的动作，延时的时间设置小于40ms即可，延时太短会加重cpu的负担，延时太长，则看起来是不断闪烁的，不能连续显示。
计算机与信息工程学院设计性实验报告专业：通信工程年级/班级：2011级 2013—2014学年第一学期课程名称单片机原理及应用指导教师岳明本组成员学号姓名实验地点计科楼214 实验时间周五3-4节项目名称8255A可编程并行接口实验一实验类型设计性一、实验目的：1、了解8255A芯片的结构及编程方法。
2、掌握通过8255A并行口读取开关数据的方法。
二、实验设备：EL-8051-III型单片机实验箱三、实验原理：设置好8255A各端口的工作模式。
实验中应当使三个端口都工作于方式0，并使A口为输出口，B口为输入口。
四、实验内容：利用8255A可编程并行接口芯片，重复实验四的内容。
实验可用B通道作为开关量输入口，A通道作为显示输出口。
五、实验电路：六、实验步骤：8255A的PA0～PA7接发光二极管L1～L8；PB0～PB7接开关K1～K8；片选信号8255CS接CS0。
七、程序框图：八、参考程序：T7.ASMNAME T7 ;8255A实验一CSEG AT 0000HLJMP STARTCSEG AT 4100HPA EQU 0CFA0HPB EQU 0CFA1HPCTL EQU 0CFA3HSTART: MOV DPTR,#PCTL ;置8255A控制字，A、B、C口均工作;方式0，A、C口为输出，B口为输入MOV A,#082HMOVX @DPTR,ALOOP: MOV DPTR,#PB ;从B口读入开关状态值MOVX A,@DPTRMOV DPTR,#PA ;从A口将状态值输出显示MOVX @DPTR,AMOV R7,#10H ;延时DEL0: MOV R6,#0FFHDEL1: DJNZ R6,DEL1DJNZ R7,DEL0JMP LOOPEND教师签名：年月日。
