海水淡化装置设备中反渗透发介绍资料下载-16页PPT资料

反渗透膜材料
醋酸纤维素 聚酰胺
反渗透膜的特点
在高流速下应具有高效脱盐率； 具有较高机械强度和使用寿命； 能在较低操作压力下发挥功能； 能耐受化学或生化作用的影响； 受pH值、温度等因素影响较小； 制膜原料来源容易，加工简便，成本低廉。
脱盐率 产水量 回收率
反渗透膜的性能指标
中国海水淡化膜发展
改革开放，吸引了大量外来企业建厂、投资
2009年，包括膜制品、装置和相关工程的中 国市场约有250亿人民币（全世界大概有450 亿美元左右）；其中水处理占整个分离膜市 场的85% 从事其研究的科研人员从数量上来讲也是世 界首位
水过滤膜发展状况
纳滤：国内纳滤膜市场的规模大约是反渗透 市场规模的1/10，内资企业只有2~3家能够生 产纳滤膜，生产和产品性能都显不足，尚未 批量生产，有待拓展。
“膜法”海水淡化对预处理的要求及对策
简而言之，“膜法”海水淡化 对预处理的要求首先是低残留 ，无论有机物、微生物还是胶 体；再就是稳定，这主要是指 胶体的稳定。这两点已经在淡 水反渗透工程中大量使用多介 质和细砂过滤器的成功效果所 证明，在过滤器中亚稳态的颗 粒在充分碰撞长大而被截留，
从而保证了产水的稳定。
反渗透：2005世界反渗透膜产量4000万平方 米，销售额达5亿美元，2010年世界产量约为 5500万~6000万平方米
超滤与微滤膜
超滤和微滤：超滤和微滤膜是我国分离膜 的第一大产业，制造厂商多达１００多家， 是我国膜产业中企业数、产品种类、型号 最多，产量最大，是能与国外产品抗衡的 领域。8家规模化企业的微孔滤膜合计产能 已超过3000万平方米/年，5家代表性企业已 售出的超滤、微滤膜的合计处理水量约为 510万平方米/日。
反渗透技术在海水中淡Βιβλιοθήκη 的应用组长：海水淡化膜

反渗透技术可广泛应用于工业 、商业和家庭等各个领域的水 处理，满足不同用户的需求。
节能环保
反渗透技术能耗低，且无需使 用化学药剂，对环境友好，符 合绿色环保理念。
自动化程度高
反渗透水处理系统通常配备自 动化控制装置，可实现远程监
控和操作，降低人工成本。
反渗透技术的局限性
对进水水质要求高
反渗透技术对进水水质要求较为严格 ，需进行预处理以降低污染物浓度和 悬浮物含量。
反渗透膜的清洗与更换
清洗周期
根据反渗透膜的污染程度和产水 质量，确定清洗周期，一般建议
为每3-6个月进行一次清洗。
清洗方法
采用专用的反渗透膜清洗剂进行 清洗，清洗时需要将膜元件从反 渗透系统中取出，用清洗剂浸泡 或用专用的清洗设备进行清洗。
01
03
02 04
更换周期
反渗透膜的更换周期根据膜的使 用寿命和产水质量确定，一般建 议为每2-3年更换一次。
其他设备的维护与保养
定期检查
对反渗透水处理系统的其他设备 进行定期检查，包括流量计、压 力表、阀门等，确保设备的正常
运转。
保养与润滑
对需要润滑的设备进行定期润滑保 养，如阀门、轴承等，保持设备的 良好运转状态。
清洁与除垢
对设备进行定期清洁和除垢，防止 设备内部结垢和堵塞，确保设备的 正常运转和延长使用寿命。
要求
选用优质活性炭，定期更换或再生，保证过滤效果和出水质量。
阻垢剂加药装置
作用
通过向水中添加阻垢剂，防止反渗透 膜表面结垢，保护膜元件。
要求
根据水质和膜元件的要求选择合适的 阻垢剂，控制加药量，确保阻垢效果 。
保安过滤器
作用
过滤掉水中残留的微小颗粒、悬浮物等杂质，保护高压泵和反渗透膜。

第四章 思考题
海水淡化有几种方法？它们各自的原 理是什么？各自有何特点？ 太阳能蒸发法、反渗透法、冷冻法、 电渗析法、闪蒸蒸馏法的耗能大小顺 序如何？
1
§4-1海水淡化概况
2
一、海水淡化技术发展概况
3
• 《山海经》和东汉时孔融的《同岁论》都提到 “弊箪淡卤”现象，指古时人们发现蒸饭竹席经 长期使用后形成的一层膜具有吸附和离子交换功 能，可吸附盐分，“能淡盐味”。
34
电渗析淡化装置
35
4. 冷冻法
• 将海水冷冻到冰点以下，淡水结冰、 分离、再融化为淡水的过程。
• 冷冻法有利用天然冰法和人工冷冻 法两种。
36
三、海水淡化技术的 应用与发展
37
多级闪蒸
• 全球淡化水总产量中属第一，技术最成 熟，运行安全性高、弹性大，适合于大 型和超大型淡化装置，主要在海湾国家 采用。
13
• 该项目是目前国内首套最大的万吨级反渗 透海水淡化项目，突破了国际上五千吨为 单元的大规模海水淡化工程技术。
• 万吨级反渗透海水淡化示范工程的建成， 将极大地提高我国的膜工程技术水平，使 我国膜技术应用进入了一个新的发展高潮。
14
• 万吨级反渗透海水淡化系统是目前国际上 最具代表性的海水淡化系统，特别是5000 吨／日单机，它的研制成功将为建立日产 数十万吨级反渗透海水淡化系统扫清了技 术障碍，具备了竞争国际海水淡化市场的 能力，构建起与国际接轨的技术平台。
• 在这期间研究开发主要集中在蒸馏、冷 冻、电渗析和反渗透。
• 此后十多年蒸馏法和反渗透法发挥了更 大作用，形成当代海水淡化与苦咸水淡 化技术与市场的主体。
6
• 到1998年全世界淡化水生产能力达 到日产2300×104m3，2000年达到日 产2700×104m3，平均以7％～8％的 增长率攀升。

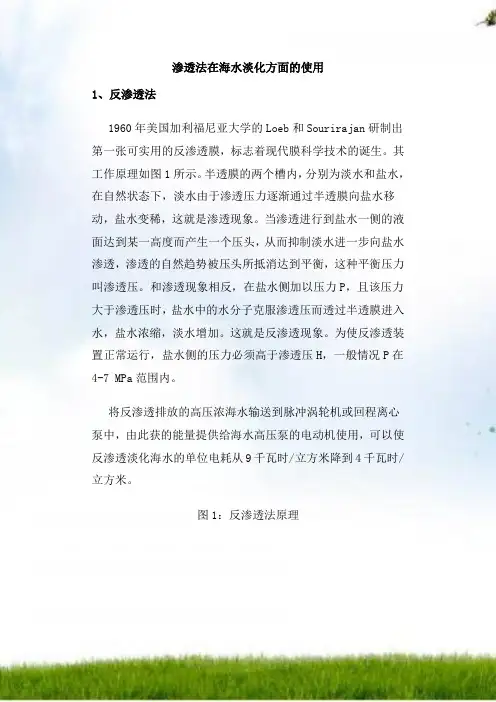

渗透法在海水淡化方面的使用1、反渗透法1960年美国加利福尼亚大学的Loeb和Sourirajan研制出第一张可实用的反渗透膜，标志着现代膜科学技术的诞生。

其工作原理如图1所示。

半透膜的两个槽内，分别为淡水和盐水，在自然状态下，淡水由于渗透压力逐渐通过半透膜向盐水移动，盐水变稀，这就是渗透现象。

当渗透进行到盐水一侧的液面达到某一高度而产生一个压头，从而抑制淡水进一步向盐水渗透，渗透的自然趋势被压头所抵消达到平衡，这种平衡压力叫渗透压。

和渗透现象相反，在盐水侧加以压力P，且该压力大于渗透压时，盐水中的水分子克服渗透压而透过半透膜进入水，盐水浓缩，淡水增加。

这就是反渗透现象。

为使反渗透装置正常运行，盐水侧的压力必须高于渗透压H，一般情况P在4-7 MPa范围内。

将反渗透排放的高压浓海水输送到脉冲涡轮机或回程离心泵中，由此获的能量提供给海水高压泵的电动机使用，可以使反渗透淡化海水的单位电耗从9千瓦时/立方米降到4千瓦时/立方米。

图1：反渗透法原理2、海水淡化装置简介威海电厂海水淡化系统采用如下流程：原海水、加NaOCl 系统、加PAC、系统、多介质过滤器、活性碳过滤器、加NaHSO3、阻垢剂系统、5μ保安过滤器、高压泵、—级反渗透装置、—级淡水池、高压泵、二级反渗透装置、二级淡化水池、淡化水泵、化学车间水处理混床、锅炉补水，见图2。

威海电厂一级反渗透为2列布置的RO，每列反渗透支架上都装有1套出力各为52m3/h的RO膜元件，每套都配置保安过滤器一台，高压泵及能量回收装置各两台，每列R/O装置设有两台出力65 m3/h、110kw的丹麦格兰富BMET46—9/8型不锈钢增压及能量回收一体泵；每列配置102根SWHRF—380膜组件，安装在17个FRP的压力容器内，每个压力容器内6只膜，设计R/O系统回收率在40%以上，运行压力6.3 MPa，一级产水含盐量低于350mg/l(25℃)，并满足生活用水标准。
