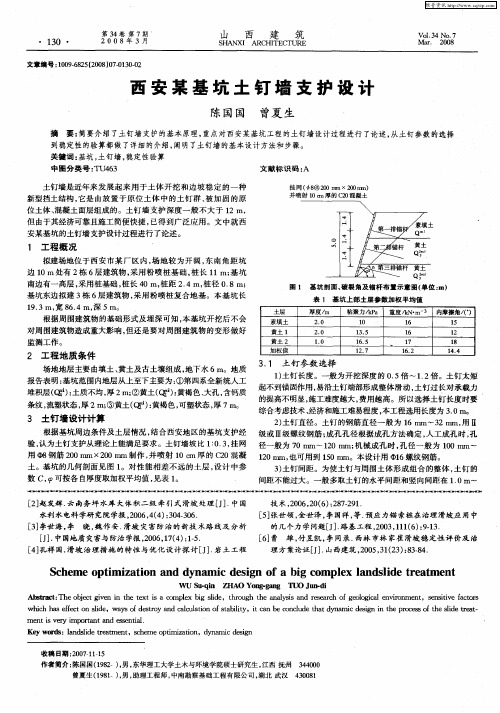

某工程的土钉墙支护设计
- 格式:pdf
- 大小:177.32 KB
- 文档页数:4
支护结构计算之土钉墙计算土钉墙是一种常用的支护结构,可以提供较强的抗侧推力能力。
它通常由土体、土钉和钢筋混凝土面板组成。
土钉墙可以用于边坡、挡土墙、地下工程等土木工程中,具有施工便捷、经济节约等优点。
土钉墙的计算涉及地下水位、土钉的尺寸和布置、土钉的抗拉能力、土体的抗剪强度、钢筋混凝土面板的尺寸等多个方面。
首先,土钉墙的设计通常基于地下水位和土体的力学性质。
地下水位会对土体的抗剪强度产生影响,需要根据具体情况确定土体的抗剪强度。
根据土体的抗剪强度以及地下水位,可以选择合适的土钉长度和布置方式。
一般来说,土钉的长度应大于临界滑动面的深度,布置密度应适宜,一般为每平米4-6根土钉。
其次,土钉的抗拉能力是土钉墙计算的重要参数之一、土钉的抗拉能力可以通过土钉的直径和长度来确定。
一般情况下,土钉的直径在16-32毫米之间,长度在1-3米之间。
土钉的直径和长度的选择应考虑到土钉的抗拉能力要求、施工便捷性和经济性等方面。
土钉的抗拉能力可以通过拉力试验来确定。
拉力试验需要在土钉施工完成后进行,在土钉上施加一定的拉力,通过测量拉力和变形来确定土钉的抗拉能力。
土钉的抗拉能力要求应满足设计要求。
土钉墙的钢筋混凝土面板的尺寸也是计算中需要考虑的因素之一、钢筋混凝土面板的尺寸可以根据土体的抗剪强度和土钉的抗拉能力来确定。
一般来说,钢筋混凝土面板的厚度在20-40厘米之间,宽度一般为土钉的两倍。
在土钉墙计算中,还需要考虑土体的抗剪强度。
土体的抗剪强度可以通过剪切试验来确定。
剪切试验需要在实验室中进行,可以通过测量土体的抗剪强度来确定土体的抗剪强度。
综上所述,土钉墙计算涉及多个方面的参数和因素,需要根据具体情况进行综合考虑和计算。
通过合理选择土钉的尺寸和布置、确定土钉的抗拉能力、计算钢筋混凝土面板的尺寸和估算土体的抗剪强度等步骤,可以得出合理的土钉墙设计方案。
基坑土钉墙支护施工方案
一、项目概述
该工程基坑深度较深,需要采用土钉墙支护施工方案。
该方案
以土钉墙为主要支护措施,同时配合辅助措施,保证基坑的稳定安全。
本方案详细介绍了土钉墙支护的设计和施工流程。
二、支护结构设计
1.土钉墙设计
(1)土钉布置方案:依据基坑的实际尺寸和地理位置,确定了土
钉布置方案。
土钉间距为1.5m,紧急土钉间距缩短至1m。
土钉长度
为3m,直径为32mm。
(2)土钉深度设计:通过现场勘探,该基坑中的不稳定层深度大
约为6m。
为保证土钉墙的稳定性,土钉深度需要超过不稳定层深度。
土钉深度选取7m,确保土钉有效抵抗地下水压力。
(3)土钉墙稳定性计算:依据土钉在土壤中的力学特性和负荷变
形原理,使用均布荷载法计算了土钉墙的稳定性。
根据计算结果,
土钉墙的稳定系数达到1.5以上,能够满足支护要求。
2.辅助措施设计
(1)顶梁设计:顶梁作为土钉墙顶部的水平支撑,需要能够承受
来自基坑周围土体的水平荷载。
顶梁的截面尺寸为300mmx500mm,
长度为基坑宽度的1.2倍。
为确保边坡绝对安全,本工程采用土钉墙和预应力锚杆相结合的围护方案。
4.2.3.1土钉墙考虑到本工程地质条件、基础布置、周边环境等因素,采用土钉墙支护方案,放坡系数1:0.3,墙面层采用C20细石混凝土(喷射砼),厚度80㎜,水泥采用32.5级普硅水泥。
4.2.3.2 基坑排水方案设计在四周基坑坡脚处设置200×300排水沟,做好边坡上的泄水孔,泄水管采用ф50PVC管,呈梅花形错开按层布置,泄水管长度500~1000mm,水平间距3000mm,布置在土钉下方200mm左右。
应注意保持泄水管畅通,砾料选择10~30㎜。
坡顶严禁积水滞留,坡肩线8m 以内积水须及时抽尽排干。
根据土层情况调整。
3.2.1地面防渗措施1) 严格控制基坑四周的用水点。
2 )基坑四周修筑排水沟,防止雨水流入坑内。
3 )妥善处理各种管道渗漏水。
4)基坑四周地面沉降观测及其预防措施4.2.3.3施工工艺(1)预应力锚杆施工1)工艺流程:①修坡- ②成孔- ③锚杆注浆- ④挂网 - ⑤喷砼- ⑥养护。
2)定位放线:根据设计要求定出孔位,作出标记。
3)钻进:钻进深度,应超过锚杆设计长度30-50cm,如遇易塌孔土层,可带护壁套管钻进,不宜采用泥浆护壁。
4)锚杆组装:锚杆施工严格按施工图施工,组装前先清楚钢绞线表面的油污,将锚杆自由段裹以塑料布或套塑料管,并扎牢;将注浆管与锚筋一起放入钻孔,注浆管内端距孔底宜为50-100mm。
5)搅浆、注浆:采用专用搅拌桶和注浆泵,注浆泵的工作压力应满足施工要求。
浆体按设计配制,浆液搅拌均匀,随拌随用。
一次注浆待孔口溢浆,即可停止注浆,若需采用二次注浆时,注浆压力宜控制在2.5Mpa。
6)预应力张拉,锚杆在张拉前应对张拉设备进行标定。
当锚固体强度大于15.0Mpa,并达到设计强度70%后方可进行张拉。
(2)土钉墙施工本基坑土钉墙采用钢筋土钉。
钉管采用二级钢筋,每隔1.5m设置一道对中支架,由200mm长Φ8钢筋焊接而成。
土钉墙支护计算一、土钉墙支护的基本原理二、土钉承载力的计算方法土钉的承载力计算通常基于不同类型的土钉与土壤之间的相互作用。
常见的土钉类型包括锚索土钉、固定土钉和预应力土钉。
土钉的承载力计算可按以下步骤进行:1.确定土钉的几何特征,包括直径、长度和间距。
2.选择适当的土钉抗拉强度参数。
3.计算土钉的抗拉强度。
常用的计算方法包括受拉区域法、多点拉伸法和锚固长度法等。
4.判断土钉的抗拉承载力是否满足设计要求。
三、护面结构的稳定性计算方法护面结构的稳定性计算涉及整个结构的平衡和稳定性。
常见的计算方法包括静力法和变形法。
以下是稳定性计算的基本步骤:1.确定护面结构的几何特征,包括高度、宽度和倾角。
2.判断护面结构是否能够满足土体力学参数的要求。
3.根据土体的力学参数和护面结构的几何特征,计算土体对护面结构所产生的压力和剪力。
4.判断土体对护面结构的作用力是否满足设计要求。
四、土钉墙支护计算实例以下是一个手算计算土钉墙支护的简单示例:1.假设土钉的直径为0.3m,长度为8m,间距为1m。
2.选择适当的土钉抗拉强度参数,如σu=250MPa。
3.计算土钉的抗拉强度,可采用受拉区域法。
N = π/4 * d^2 * σu * sin(φ)其中,N为土钉的抗拉力,d为土钉的直径,σu为土钉的抗拉强度,φ为土体的摩擦角。
4.根据土体和护面结构的力学参数,计算土体对护面结构的作用力。
假设土体的重度为20kN/m^3,护面结构的高度为4m,宽度为2m,倾角为10°,则土体对护面结构的作用力可以通过以下公式计算:F = γ * h * b * tan(α)其中,F为土体对护面结构的作用力,γ为土体的重度,h为护面结构的高度,b为护面结构的宽度,α为护面结构的倾角。
带入数值计算得到土体对护面结构的作用力F=8000N。
5.判断土钉的抗拉力和土体对护面结构的作用力是否满足设计要求。
通过以上计算示例,可以看出土钉墙支护计算是一个复杂的工作,需要综合考虑土钉和护面结构的力学参数,以及土体的稳定性和承载力要求。
土钉墙基坑支护方案一、土钉墙基坑支护概述土钉墙基坑支护是指在基坑工程中采用钢筋混凝土土钉和挡土板进行临时支撑,以确保基坑的稳定和安全。
土钉墙基坑支护方案应根据具体的施工条件和土壤情况进行设计和实施,以满足工程的要求。
下面是一种常见的土钉墙基坑支护方案。
二、土钉墙基坑支护方案设计1.土钉墙的设计根据基坑边界的大小和土壤情况,确定土钉墙的尺寸和排布方式。
一般来说,土钉墙的深度应大于基坑挖掘的深度,以提供足够的支护力。
土钉墙的排列密度和深度应根据土壤承载力等参数进行计算和分析。
2.土钉的选择和布置根据土壤的性质和基坑的要求,选择合适的土钉类型(如钢筋混凝土土钉、纤维增强土钉等)和规格。
土钉的布置应均匀分布,并且与挡土板的连接应符合相关设计要求。
3.挡土板的选择和安装挡土板的选择应根据基坑的深度、土壤情况和预计的土压力来确定。
常见的挡土板有钢板桩、预制混凝土板桩等。
挡土板的安装应按照设计要求和相关规范进行,确保其与土钉墙的连接牢固。
4.排水和防护措施基坑支护中的排水和防护是十分重要的。
在土钉墙基坑支护中,应设置合理的排水系统,确保基坑内没有积水,以减小基坑土压力。
同时,应加强对基坑边沿的防护,以防止土体塌方和保护施工人员的安全。
5.施工监测和检查在基坑支护的施工过程中,应进行监测和检查。
监测主要包括土钉的安装质量、挡土板的连接情况、基坑边界的变形以及周边建筑物的变形等。
及时发现问题并进行处理,以保证工程的稳定和安全。
三、土钉墙基坑支护方案实施1.施工准备根据设计要求确定土钉墙的位置和尺寸,并组织施工人员和设备到达现场。
同时,对于挖掘基坑前,应先测量和标记出基坑边界,并清理基坑周围的障碍物。
2.土钉和挡土板的安装按照设计要求和施工规范,进行土钉和挡土板的安装。
土钉的安装应符合规范要求,保证土钉的嵌入深度和倾斜角度,以及与挡土板的连接牢固。
挡土板的安装应按照设计要求进行,确保其稳定性和连接性。
3.排水和防护设置排水系统,保证基坑内没有积水。
土钉墙设计说明一、设计原理土钉墙的设计原理是利用钢筋混凝土土钉的拉力和土体的摩擦力共同抵抗土体的侧向压力,从而实现土体的支护。
土钉墙的设计要点包括土钉的长度、间距和布置方式,以及土钉与土体之间的摩擦系数等。
二、施工步骤1. 剥离土体表层:首先,需要将土体表层剥离,露出坚硬的土体,以便进行土钉的钻孔和安装。
2. 钻孔:在土体中钻孔,孔径和孔距根据设计要求确定。
钻孔的深度一般为土钉长度的1.5到2倍。
3. 安装土钉:将预制好的土钉插入钻孔中,通常采用灌注法或喷射法固定土钉,确保土钉与土体之间的紧密结合。
4. 混凝土喷涂:在土钉表面喷涂一层钢筋混凝土,形成保护层,增加土钉的抗腐蚀和抗剪强度。
5. 排水和防水处理:为了防止土钉墙后方的土体滑坡和渗水,需要进行排水和防水处理。
6. 土钉墙面处理:根据设计要求,对土钉墙面进行修整和处理,以保证其平整度和美观度。
三、注意事项1. 土钉墙的设计应根据具体工程要求进行,考虑土体的性质、坡度、高度等因素。
2. 土钉的材料和尺寸应符合设计要求,确保其承载力和抗腐蚀性能。
3. 施工过程中需要严格按照设计要求进行,尤其是土钉的钻孔和安装要保证精准度和稳固性。
4. 钻孔过程中要注意避免土体坍塌,采取相应的支护措施。
5. 土钉墙施工结束后,应进行验收和监测,确保其稳定性和安全性。
6. 钻孔和土钉施工过程中要注意保护环境,避免造成土壤污染和生态破坏。
总结:土钉墙设计是土木工程中常见的支护结构,其设计原理是利用土钉的拉力和土体的摩擦力来抵抗土体的侧向压力。
施工步骤包括剥离土体表层、钻孔、安装土钉、混凝土喷涂、排水和防水处理以及土钉墙面处理。
在设计和施工过程中,需要注意土钉墙的材料选择、施工质量控制、环境保护等方面。
通过科学合理的设计和规范施工,土钉墙能够有效地支护土体,保障工程的安全和稳定。
土钉墙边坡支护施工方案土钉是一种常用的边坡支护措施,通过将钢筋或玻璃钢土钉套入边坡中,再用高强度混凝土灌注固定,能够增加边坡的稳定性,防止边坡滑坡、崩塌等事故的发生。
以下是一种土钉墙边坡支护施工方案:1.资料准备:根据工程设计要求,准备所需的土钉、混凝土、钢筋等材料,并进行验收。
同时,需要准备好相关施工设备,如挖掘机、混凝土搅拌机、浇注设备等。
2.边坡开挖:首先根据工程设计要求,对边坡进行开挖,将边坡表土和松散的土体清除,使边坡基础达到设计要求的坡度和稳定性。
3. 土钉布置:按照设计要求的钢筋间距和埋置深度,在边坡上钻孔,钻孔直径一般为150-250mm,孔深一般为2-3m,孔与孔之间的距离一般为1-1.5m。
然后将土钉套入孔内,使其留出一定长度。
4.混凝土灌注:将混凝土搅拌机移至施工现场,调配好混凝土,并使用浇注设备将混凝土灌注至土钉孔中,填充孔隙。
同时,在灌注混凝土的过程中,用棒杆对土钉进行顶压,使其贴合边坡。
5.钢筋绑扎:在土钉灌注完毕后,需要对土钉进行钢筋绑扎,以增加土钉的抗拉能力。
根据设计要求,在土钉上固定好钢筋,并进行绑扎,确保钢筋的牢固。
6.土钉头部处理:土钉灌注固定后,需要对土钉头部进行处理,一般采用水泥封头的方法。
将水泥砂浆均匀地涂抹在土钉头部,使其与边坡表面相平。
7.养护:土钉墙施工完毕后,进行养护。
通常采取覆盖土袋或喷洒水等方式,保持土体湿润,待混凝土充分凝固后,方可进行后续施工。
8.监测:在土钉墙边坡支护施工完毕后,需要进行监测工作,以确保边坡的稳定性。
通过在边坡不同位置设置监测点,定期进行监测,监测土钉拉力以及边坡位移等数据。
以上是土钉墙边坡支护的施工方案,通过合理的施工操作和监测措施,能够提高边坡的稳定性,确保施工质量。
在实际施工过程中,应严格按照设计要求进行操作,以确保施工效果和工程安全。
同时,应进行必要的安全措施,规范操作,避免事故的发生。
土钉墙支护设计(基坑支护)施工方案一、项目背景在城市建设和基础设施建设中,基坑支护是一个关键环节。
土钉墙支护作为一种常见的基坑支护方式,在工程建设中得到广泛应用。
本文将针对土钉墙支护设计(基坑支护)施工方案进行详细介绍,以确保基坑支护工程的安全和高效进行。
二、土钉墙支护设计概述2.1 设计原则•根据基坑深度和周围环境条件合理确定土钉墙的设计参数•土钉墙的选取应满足工程荷载的要求以及现场的实际情况•设计应考虑土钉墙支护结构的整体稳定性和可靠性2.2 设计内容•土钉墙的尺寸和布置设计•土钉墙加固材料的选择•土钉墙的锚固方案设计三、施工方案3.1 前期准备•确定施工方案和施工计划•按照设计要求准备土钉墙所需的材料和设备•对现场环境进行评估,确保安全施工3.2 施工步骤1.完成基坑开挖和地基处理后,进行土钉墙的位置标注和布置2.钻孔施工,安装土钉和预埋管道3.进行土钉的喷浆灌注和锚固4.完成土钉墙的面板浇筑和加固5.检查土钉墙的稳定性和完整性,进行加固处理3.3 施工质量控制•定期检查土钉墙的施工质量,确保符合设计要求•对土钉墙的各个环节进行质量检验和验收四、后期维护•对土钉墙进行定期检查和维护,及时处理发现的问题•针对季节性和自然灾害等因素,做好土钉墙的防护工作五、总结土钉墙支护设计(基坑支护)施工方案的实施需要严格按照设计要求进行,合理安排施工流程,确保基坑支护工程的质量和安全。
通过合理的设计和施工,基坑支护工程将得到有效的保障,为城市建设和基础设施建设提供可靠支撑。
以上为土钉墙支护设计(基坑支护)施工方案的基本内容,希望对相关从业人员和工程技术人员有所帮助。
深基坑工程土钉墙支护施工图初步设计方案1.概况1.1工程概况受**委托,我院对其拟建**项目的基坑工程进行基坑支护施工图设计。
该基坑工程(未做基坑支护初步设计,直接进行基坑支护施工图设计)已由我院进行了基坑支护初步设计,并通过了基坑支护初步设计审查。
拟建的**工程位于**,地处(与主要道路的位置关系)。
拟建工程由(建筑物层数、单体名称等)组成,拟采用**基础,持力层为**。
拟建场地范围内(地下室分布范围),地下室长约**m,宽约** m,大体上呈**形状,基坑底边线要求距地下室外墙**m。
本工程±0.000相当于绝对标高**m,地下室底板设计标高为**--**m,根据主体设计单位介绍地下室底板厚度按**m考虑,因此基坑支护设计的基坑底标高暂定为**--**m。
现基坑周边场地标高为**--**m,大体呈北高南低,(基坑开挖前基坑周边一倍深度范围内场地标高应整平至**m),基坑深度为**--**m。
本基坑采用**结合**的支护结构型式,地下水控制采用**方式。
1.2基坑周边环境条件1.2.1基坑周边建(构)筑物概况基坑**侧有**栋**层的**,地下室外边线距该楼**侧外墙线为**m,该楼系**年代修建,为**结构,有(无)**层地下室,其地下室底标高为**m,基础形式为**基础,基础底部(桩端)标高为**m(以下),该楼目前处于正常使用状态(待拆无人居住)。
基坑**侧无任何建(构)筑物。
人防设施情况的说明。
1.2.2基坑周边地下管线概况基坑**侧距地下室外边线约**m处分布有正在使用的(废弃的)**线,其走向为**向,埋深**m,。
基坑**侧,**楼*侧外墙**m范围内,分布有**等地下管线,向为**向,埋深**m。
1.2.3 基坑周边道路概况基坑**侧距地下室外边线约**m为市政(小区)道路。
1.2.4 基坑周边地形概况地下室外边线3倍距离内地形基本平坦,标高变化在**-**。
基坑**侧地形起伏较大,为一**,标高变化在**-**。
第二标段基坑支护工程设计与施工方案编制人:审核人:审批人:2013年7月21日土钉墙支护方案目录第一章概述 (1)第二章土钉支护设计计算 (3)第三章土钉支护设计方案 (9)第四章土钉墙支护施工方案 (10)第五章冬季施工措施 (18)第六章基坑及环境监测 (19)第七章土方支护工程应急预案 (21)附图:1.基坑土钉支护剖面图 1张2。
基坑支护平面布置图 1张3。
土钉墙节点详图 1张第一章概述一、工程概况科研中心项目消防水池工程。
基坑开挖深度从自然地表下约6.00m。
拟建场地位于中央路西侧,占地面积约350平方米,地上1 层,设有地下室一层。
二、工程地质、水文地质情况1、地形、地貌及周边情况本工程拟建场地地位于中央路西侧,原东校区内,该场地地貌单元属河谷平原的丘陵地带,地基土的成因类型为第四纪冲洪积形成的粘性土和白垩纪沉积不同程度的风化页岩、砂岩、砂质泥岩层。
第四纪地层覆盖厚度大于80m,沉积地层为粘性土、砂土为主。
场地施工范围内周围无污水管、给水管等地下管线。
施工范围内无线塔及电杆,基坑开挖边线距原有建筑物距离均超过10m。
2、工程地质特征本次勘探的最大深度(25.00m)范围内,土层主要为人工堆积层和第四纪冲洪积层.地层主要以填土、粉质粘土、第四纪Q4形成的堆残积粘性土层、及白垩纪形成的风化沉积岩层.据《岩土工程勘察报告》,其主要地层由上至下详细描述如下:①杂填土:杂色,以残土为主,含碎砖头、碎石、煤灰渣等建筑垃圾组成,层底埋深在0.5-1.0米,厚度为0.5-1。
0米.②粉质粘土:黄色,可塑,土质较均匀,稍有光泽,无摇振反应,干强度和韧性中等,普遍分布于整个场地,厚度为2.2-3.5米。
层底埋深3。
2—4。
0米。
③残积粉质粘土:黄黑色,完全风化成土状,有少量页岩碎屑,湿—饱和,干强度和韧性低,厚度为0。
5-1.5米.层底埋深4。
0-4。
8米.④全风化砂岩:黄灰色,结构基本被破坏,风化蚀变明显,粉细砂状构造,成碎块松散体,碎块手捏即碎,干钻易钻进。
土钉墙支护项目工程量详细计算土钉墙是一种常见的支护工程,适用于土体较松散或含有较多水分的施工现场。
本文将详细介绍土钉墙支护项目的工程量计算方法。
土钉墙工程主要包括以下几个方面的工作:土钉的埋设、防腐处理、喷涂保护层、钢筋混凝土覆土墙面、挡墙、挡土墙面、挡土墙背填料等。
下面将逐一进行详细计算。
1.土钉的埋设量计算土钉是土钉墙的核心组成部分,主要起到支撑土体的作用。
土钉的埋设量可根据设计要求决定,一般以土钉的长度为准。
假设土钉的长度为5m,每隔2m埋设一个土钉,则总共需要埋设的土钉数量为5m/2m=2.5个,按实际情况取整,需要埋设3个土钉。
2.防腐处理量计算土钉常用的防腐处理方法有镀锌、热镀锌等。
防腐处理的工程量可按照土钉的长度和数量进行计算。
假设每根土钉的防腐处理长度为4m,总共需要处理的防腐面积为3根土钉×4m=12m²。
3.喷涂保护层量计算为了增加土钉墙的稳定性和耐久性,常常需要在土钉上喷涂保护层。
喷涂保护层的工程量可以按照土钉的长度和直径进行计算。
假设土钉的直径为0.2m,长度为5m,则每根土钉的喷涂保护层面积为π×0.2m×5m≈3.14m²。
总共需要喷涂的保护层面积为3根土钉×3.14m²=9.42m²。
4.钢筋混凝土覆土墙面量计算土钉墙的覆土墙面可采用钢筋混凝土进行加固。
钢筋混凝土覆土墙面的工程量可以按照墙面的长度和厚度进行计算。
假设覆土墙面的长度为10m,厚度为0.3m,则总共需要的钢筋混凝土量为10m×0.3m=3m³。
5.挡墙、挡土墙面量计算土钉墙常常需要挡墙和挡土墙面进行支撑和保护。
挡墙和挡土墙面的工程量可以按照墙面的长度和高度进行计算。
假设挡墙和挡土墙面的长度为10m,高度为2m,则总共需要的挡墙和挡土墙面积为10m×2m=20m²。
6.挡土墙背填料量计算挡土墙背填料的工程量可以按照挡土墙面的面积和厚度进行计算。
A 土钉墙基坑支护施工方案A.1土钉墙基坑支护一般要求A.1.1土钉墙的设计与构造(一)土钉墙的构造1、土钉墙墙面坡度不宜大于1∶0.1;2、土钉必须和面层有效连接应设置承压板或加强钢筋等构造措施,承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接,3、土钉的长度宜为开挖深度的0.5~1.2倍,间距宜为1~2m,与水平面夹角宜为50~200;4、土钉钢筋宜采用Ⅰ、Ⅱ级钢筋,钢筋直径宜为16~32mm,钻孔直径宜为70~120mm;5、注浆材料宜采用水泥浆或水泥砂浆,其强度等级不宜低于M10;6、喷射混凝土面层应配置钢筋网,钢筋直径宜为6~10mm,网格间距宜为150~300mm,喷射混凝土强度等级不宜低于C20,面层厚度不宜小于80mm;7、坡面上下段钢筋网搭接长度应大于300mm;8、当地下水位高于基坑底面时应采取降水或截水措施,土钉墙墙顶应采用砂浆或混凝土护面,坡顶和坡脚应设排水措施,坡面上可根据具体情况设置泄水孔。
土钉与面层的连接1—垫块;2—螺母;3—喷射混凝土;4—钢筋网;5—土钉钻孔;6—土钉钢筋;7—钢垫板;8—锁定筋;9—井字形钢筋;10—网筋;11—纵横主筋(二)土钉墙支护的作用机理、工作性能1、土钉墙支护的作用机理土钉通过滑裂面将坑周土体加固,土钉与土共同工作,形成了能大大提高原状土强度和刚度的复合土体,如同重力式挡土墙。
在土体受力条件改变的情况下,土体必然发生相应变形,通过土钉加固体与土的摩擦力,使土钉被动受拉而给土体以约束加固使其稳定,它由密集的土钉群、被加固的原位土体、喷射混凝土面层和必要的防水系统组成。
2、土钉墙支护的工作性能①土钉墙支护变形较小,最大水平位移发生于墙体顶部,越往下越小。
土钉墙支护体内的水平位移随离开墙面距离增大而减少;②土钉内的拉力分布是不均匀的,一般呈现中间大、两端小的规律,土体产生微小变位才能使土钉受力;③采用密集土钉加固的土钉墙支护性能类似重力式挡土墙,破坏时明显带有平移和转动的性质;④在土钉墙支护整体破坏以前,喷射混凝土面层和土钉一般不会产生破坏现象;⑤墙面土压力分布并不接近三角形,在坡角处土压力减少,其合力为库仑土压力的70%,这种土压力减少是土钉将土连接成一个整体而造成的。
土钉墙支护施工组织技术指导文件一、工程概况、工程名称:扶贫搬迁项目、工程地点:本工程位于位于河北省,南侧为自强街,西侧为明德小学。
场地地势较北高南低,呈阶梯状,交通便利。
二、编制依据和工程地质条件、《锚杆喷射混凝土支护技术规范》(—)、《岩土锚杆技术规程》:、建筑基坑工程技术规程()—、建筑基坑支护工程检测技术规范—、建筑地基基础工程施工质量验收规范—三、工程地质情况(详见《工程地质勘察报告》)四、基坑围护结构施工组织技术指导文件本工程由于施工的原因基槽已经开挖完毕,为防止在后期的项目建设周期中产生意外,造成不必要的损失,因此对所挖基槽槽边进行土钉护坡处理,处理依据为施工图纸。
1、施工方法:土钉成孔工艺采用洛阳铲人工成孔,土钉孔注浆采用重力注浆。
土钉及面层加强筋钢筋接头采用电弧焊,网筋编排采用绑扎或焊接。
采用空压机喷射混凝土法进行砼面板施工。
施工中根据实际情况可以调整土钉参数(长度密度)特别是遇到管线时,调整孔位,避开管线,同时保证基坑安全。
、施工工艺根据地质划分开挖高度→开挖土方并修正边坡→初喷底层混凝土→钻设钉孔→土钉安装→注浆→挂钢筋网并与土钉尾部焊牢→安装泄水管→复喷表层混凝土至设计厚度、周边放样根据土钉墙实际施工位置,进行放样复核,如有偏差应会同各方讨论解决。
拐角处土体极不稳定,所以放线时尽可能取直,挖土时形成一个弧面。
、土方开挖根据出土方向和道路情况,可沿基坑一边开挖沟槽,土方开挖应与土钉布置相协调。
5、土钉制作、成孔土钉按设计采用钢筋焊接而成,钢筋用级。
土钉按照设计标准加工制作,槽边斜坡上打梅花形孔径,间距。
剖面上面两排土钉长度为米,下面两排土钉为米,最下面一排为米,上面翻边米靠外位置加砖砌防水沿,防水沿高度。
土钉的端部做的弯钩,弯钩和墙面的横向拉筋焊接加固,横向拉筋宜用钢筋制作,土钉采用冲击锤直接打入。
土钉定位误差上下左右均小于,傾角误差小于度。
如遇障碍,应设法避开。
、注浆土钉锚管注浆,从锚管底部开始注浆,边注边拔管,最后进行口部高压注浆,然后封孔。
土钉墙支护施工方案一、工程概况二、土钉墙工艺简介土钉墙支护随基坑逐层开挖,逐层进行支护,直至坑底,施工时在基坑开挖坡面,用洛阳铲人工成孔或机械成孔,孔内放锚杆并注入水泥浆,在坡面安装钢筋网,喷射强度等级不低于 C20的混凝土,使土体、土钉锚杆及喷射混凝土面层结合,为深基坑土钉支护。
其技术原理是利用岩土介质的自承能力,借助土钉与周围土体的摩擦力和粘聚力,将不稳定土体和深部稳定土层连在一起形成稳定的组合体,土钉端与钢筋网相互连接,之后喷射混凝土,土钉与土体形成复合体,提高了边坡整体稳定和承受坡顶超载能力,增强土体破坏延性,改变边坡突然坍方性质。
有利于安全施工,由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点,近年来在我国的应用日益广泛,在《建筑基础工程技术政策(1996~2010)》中,被列为积极开发的支护技术。
三、施工组织健全施工组织机构是保证施工质量和进度的关键,工程实行项目管理,管理人员应履行各自职责。
加强组织管理,根据工程需要实行例会制。
施工班组由具有丰富施工经验的劳务队组成,劳动力合理调整,确保各阶段施工人员及时到位.作业层施工人员组成情况见附表1。
施工人员组成情况表(附表1)四、主要施工机械设备主要施工机械设备表(附表2)五、工艺流程及施工方法从保证工程质量的重要性来看土钉墙施工是关键环节,其特点表现为作业时间长,施工难度大,受土体影响大。
施工应根据土方开挖情况进行。
开挖一步,支护一步,直至基坑底.施工前设置位移观测点,施工期间应连续观测,直至施工完毕。
根据本工程具体情况,基槽开挖深度为5.2米,距基槽边外500mm有一处原有建筑物,该建筑物为地上单层,高 3.6m,在计算时按满面荷载进行考虑,考虑荷载为静荷载,荷载为10KPa。
基槽开挖时,第一步先开挖2米深,然后进行第一步支护,然后逐步进行开挖及支护工作。
1、工艺流程 :2、主要技术参数:(1)土钉孔径100mm,孔内注浆体强度等级M15;(2)钻孔深度(自上而下分二排):第一排:6。
土钉墙基坑支护设计一、土钉墙基坑支护设计流程1.基坑工程背景分析在进行土钉墙基坑支护设计前,首先需要对基坑工程的背景情况进行分析。
包括基坑的深度、规模、土质条件、地下水位等。
这些信息将对后续的土钉墙设计和施工工艺提供重要的参考依据。
2.地质勘察地质勘察是土钉墙基坑支护设计的基础,通过对地质情况的认真勘察,可以确定基坑支护所需的土钉长度、直径、间距和倾斜角等参数。
地质勘察还需要考虑地下水位、土体力学性质、地下管线等数据的收集。
3.土钉参数确定根据地质勘察结果和土体力学性质,确定土钉的参数是土钉墙设计的关键环节。
参数包括土钉的直径、间距、倾斜角、土钉的变截面等。
土钉的直径和间距需要根据土体的承载力和变形特性来确定。
4.土钉墙结构计算土钉墙结构计算是土钉墙设计的核心环节。
根据土钉的参数和地质条件,进行土钉墙的内力计算,确定土钉墙的抗剪、抗弯、抗滑等承载力。
5.支护结构设计支护结构设计是基于土钉墙的内力计算结果,对土钉墙的结构进行选择和设计。
包括土钉的分布、间距、固结体的选择等。
6.施工工艺最后,根据支护结构设计,制定合理的施工工艺和施工方案。
包括土钉墙的预埋、打孔、灌浆、土钉安装和土钉墙的回填。
二、土钉墙基坑支护设计要点1.土钉墙的选择根据基坑的特点和土体的性质,确定适合的土钉墙类型。
常见的土钉墙类型包括单排土钉墙、矩阵土钉墙和网格土钉墙等。
2.土钉参数的确定土钉参数的确定需要对土体的力学性质进行准确的分析和计算,包括土体的强度、变形特性和变截面等。
土钉的直径和间距需要根据土体的承载力和变形特性来确定。
3.土钉墙的内力计算土钉墙的内力计算是土钉墙设计的关键环节。
应根据土钉的参数和地质条件,进行土钉墙的内力计算,确定土钉墙的抗剪、抗弯、抗滑等承载力。
4.土钉墙的稳定性分析土钉墙的稳定性分析是设计土钉墙的重要环节。
需要对土钉墙的整体稳定性和局部稳定性进行分析和计算,以确保土钉墙在基坑开挖过程中的安全稳定。
