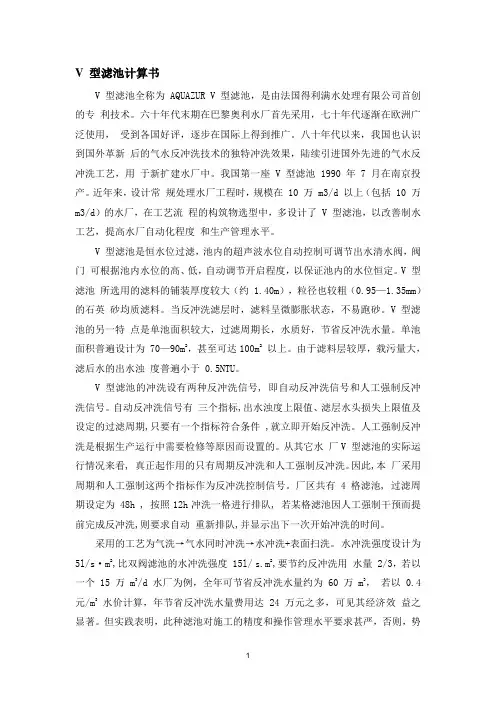

V 型滤池计算书V 型滤池全称为 AQUAZUR V 型滤池，是由法国得利满水处理有限公司首创的专利技术。

六十年代末期在巴黎奥利水厂首先采用，七十年代逐渐在欧洲广泛使用，受到各国好评，逐步在国际上得到推广。

八十年代以来，我国也认识到国外革新后的气水反冲洗技术的独特冲洗效果，陆续引进国外先进的气水反冲洗工艺，用于新扩建水厂中。

我国第一座 V 型滤池 1990 年 7 月在南京投产。

近年来，设计常规处理水厂工程时，规模在 10 万 m3/d 以上（包括 10 万m3/d）的水厂，在工艺流程的构筑物选型中，多设计了 V 型滤池，以改善制水工艺，提高水厂自动化程度和生产管理水平。

V 型滤池是恒水位过滤，池内的超声波水位自动控制可调节出水清水阀，阀门可根据池内水位的高、低，自动调节开启程度，以保证池内的水位恒定。

V 型滤池所选用的滤料的铺装厚度较大（约 1.40m），粒径也较粗（0.95—1.35mm）的石英砂均质滤料。

当反冲洗滤层时，滤料呈微膨胀状态，不易跑砂。

V 型滤池的另一特点是单池面积较大，过滤周期长，水质好，节省反冲洗水量。

单池面积普遍设计为 70—90m2，甚至可达100m2以上。

由于滤料层较厚，载污量大，滤后水的出水浊度普遍小于 0.5NTU。

V 型滤池的冲洗设有两种反冲洗信号, 即自动反冲洗信号和人工强制反冲洗信号。

自动反冲洗信号有三个指标,出水浊度上限值、滤层水头损失上限值及设定的过滤周期,只要有一个指标符合条件 ,就立即开始反冲洗。

人工强制反冲洗是根据生产运行中需要检修等原因而设置的。

从其它水厂V 型滤池的实际运行情况来看, 真正起作用的只有周期反冲洗和人工强制反冲洗。

因此,本厂采用周期和人工强制这两个指标作为反冲洗控制信号。

厂区共有 4 格滤池, 过滤周期设定为 48h , 按照12h冲洗一格进行排队, 若某格滤池因人工强制干预而提前完成反冲洗,则要求自动重新排队,并显示出下一次开始冲洗的时间。

得利满高密度沉淀池V型滤池应用技术手册设备操作安全技术规程设备操作安全技术规程第一部分设备操作规程一、总体要求（一)设备使用1、设备使用前，务必熟悉其要紧技术性能，具备对设备会保养，会检查，会排除故障的知识。

2、设备操作人员，务必经实际操作、保护、技能培训，合格后方可上岗。

3、生产设备，应定人、定机、定责任，要有明显标志。

4、在生产过程中，要随时检查设备运行情况，发现问题及时处理、处理不了的及时上报，以便及时解决问题。

(二)设备保护1、熟悉设备的结构性能、用途，并能绘出设备简图。

2、设备应做到整洁、紧固、防腐、润滑良好。

3、设备的安全防护装置应安全、灵敏、可靠。

4、各班组每两小时全面准确记录一次设备的运行状况。

5、对机组各主辅设备、轴承温度、声音与振动、油箱油位、泵出口压力、电机电流、DCS系统等有关参数应重点检查。

6、严格执行设备定期倒换，试验联锁，保持设备灵敏好用。

7、备用泵每十天盘车一次，盘车时应拉闸断电，确认后方可进行。

8、做好特殊时期（冬、雨季）设备保温、降温与设备卫生工作。

(三)设备检修1、设备检修周期，机械设备大修为二年，中修为一年，小修为日常的保护。

2、设备检修前的准备，设备图纸资料、备件材料及工器具应准备齐全。

3、检修前应制定检修方案与安全措施，并按方案与安全措施严格执行。

4、检修完毕，检修人员与运行值班人员在车间领导的组织下做好试车检验，验收合格后投入使用（或者作为备用）。

(四)设备操作一）准备工作1、备的操作务必由两人以上执行，正职监护，副职操作。

检查准备启动机组各主辅设备，油箱油位，吸水井水位，进出水管路阀门，电机接线及接地线，DCS系统，系统电源质量等有关参数应重点检查，确认无误后汇报给值班调度，等候指令。

二）开机操作1、得到调度开机指令后，及时对准机号启动设备。

2、启动设备后，检查启动设备各主辅设备的轴承温度、声音与振动、油箱油位、吸水井水位、泵出口压力、干线压力、电机电流、进出水管路阀门、DCS系统参数达到正常值。

V型滤池初滤水排除的简便措施（图）文章来源：蓝白蓝网 2010-03-03 17:241 .1规范要求滤池设置初滤水排放设施《室外给水排水设计规范》( GB50013-2006)9.5.6条明确提出“除滤池构造和运行时无法设置初滤水排放设施的滤池外，滤池宜设有初滤水排放设施”。

上世纪50-60年代，一般水厂的滤池设计，都考虑了初滤水的排放设施，但后来因对滤池出水水质要求不严和强调节水而取消了。

但实践证明，初滤水浊度高，对出水水质会带来较大的影响。

因此，解决滤池初滤水的排放是满足消费者对水质更高要求的保障措施，也是今后设计中应考虑的问题。

1.2 有机物和致病微生物与初滤水浊度关系密切已有的研究表明，初滤水浊度降低意味着水中各种非溶解性物质和微生物的有效去除。

当水的浊度为2.5NTU时，水中有机物只去除了27.3%；浊度降低至1.5 NTU时，有机物去除了60%；浊度降低至0.5NTU时，有机物去除了79.6%；浊度降低至0.15NTU以下时，绝大多数有机物被去除。

致病微生物，例如隐孢子虫、贾第鞭毛虫的风险也大大降低。

美国现行标准规定，要求隐孢子虫去除21og(99%)，贾第鞭毛虫去除31og (99.9 % )，病毒去除41og (99.99 % )。

它们当中约99%可随浊度的降低而被有效去除。

综上所述，降低滤池初滤水浊度，既是保证净水厂出水水质的关键环节之一，也是消除致病微生物的重要标志。

一般在气水反冲洗完毕后，初滤水浊度5-l0NTU，有时高达20NTU，时间虽然不长(约15min左右)，但其影响是很大的，至少使此段时间滤池出水浊度升高，给致病微生物留下了生存空间。

因此，滤池初滤水排除是不容忽视的重要问题，是直接关系到群众的饮水安全和公众健康的重要指标。

2、残留、残存反冲洗水的体积计算2.1滤料层中的孔隙水体积(残留水)石英砂有效粒径0.9-1.2mm，不均匀系数K=1.3，属粗砂与砾砂之间；滤层厚度按1.5 m计；粗砂与砾石砂给水度拼取0.3；也就是说1m3的滤砂可流出的自由水量约为0.3 m3。

V 型滤池技术概述一、应用场合V 型滤池是快滤池的一种形式，因为其进水槽形状呈V 字形而得名，也叫做均粒滤料滤池(其滤料采用均质滤料，即均粒径滤料)，又叫六阀滤池因为在各种管路上有六个主要阀门，在底部采用带长柄滤头底板的排水系统。

V 型进水槽和排水槽分别设于滤池两侧，池子可沿着长的方向发展，布水均匀，反冲洗效果好，大大节省了反冲洗的水量和电耗，整个滤料层在深度方向的粒径分布基本均匀，在反冲洗过程中滤料层不膨胀，不发生水力分级现象，保证深层截污，滤层含污能力高。

与普通快滤池相比较，工作原理相同，但性能更优越。

广泛应用于于市政给水、电厂及工业给水，中水回用等工程。

主要特点1、 采用均质滤料，滤层的纳污能力得到增强；2、 气、水反冲布水均匀，再加横向表面扫洗，冲洗效果好，冲洗水量大大减少。

3、 与普通快滤相比较，等同平面内过滤面积较少，但表面负荷更高，出水稳定；管阀门件少，运行自动化较高，管理方便。

二、型号表示：处理水量(m3/h)VVLC四、主要结构V型滤池：主要包括滤板、长柄滤头、滤料及承托层，反冲洗装置等A、滤料一、石英砂滤料由天然矿物二氧化硅生成，原砂经皮带输送机（或抽砂船）输送至生产场地，进初级水洗筛、水洗分粒筛、水洗浮选机等工序，逐级去泥及浮选有机物，再送入烘干机干燥；干燥砂粒按产品要求的粒度进入精选筛精选，经检验、包装、仓储为合格的成品石英砂滤料。

天然的海砂，根据洁净程度，可酌减上述水洗筛、水洗分粒筛等工序。

1、外观形状a外面色泽均匀，呈白色/黄色/棕色b滤料表面坚硬，呈圆形颗粒；滤料不含可见泥土、云母和有机杂质，滤料的水浸出液应不含有毒物质。

2、技术要求按中华人民共和国城镇建设行业标准《水处理用石英砂滤料》(CJ/T43-1999)中“2石英砂滤料的技术要求”执行。

二、砾石承托料·砾石承托料化学成分SiО2:≥96%Al2О3:≤1%Fe2О3:≤0.05%CaО:≤0.5%K2О:≤1%Na2О:≤1%·圆度测量1：用400克的砾石进行测量。
