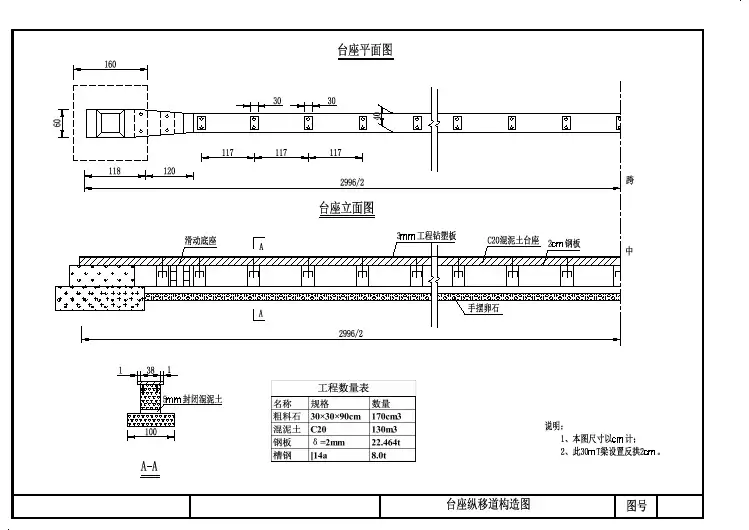

T梁预制台座纵断面图_dwg

横隔板端 头模板
横隔板底 部模板
22
模板使用完毕后，专人进行清理并涂刷脱模剂。
清理模板上的灰尘、混凝 土浆等杂物
模板表面涂刷脱模剂
23
五、施工过程中问题及处理
边梁
边跨 中跨
21.7 15.3
41.2 28.7
45.1 31.4
47.1 32.8
-4.9 -1.4
中梁
边跨 中跨
20.7 14.2
38.9 26.3
42.6 28.7
44.5 29.9
-5.3 -1.6
14
四、T梁模板
根据工期、台座数量和梁板的结构形式进行模板加 工制作，采用定型钢模板。
侧板与底板为侧包底，包底≤50mm。横隔梁与翼板 垂直处设组合缝，端部为端包侧。梁两端为侧包端。
T梁负弯矩张拉齿板设置为钝角。
16
40米T梁侧模模板布置图
米 梁侧面图
模板分节长度值
说明：单位mm。
横隔梁模板平面布置图
横隔梁模板立面布置图
内侧宽度增 加25mm。
上部宽度增 加25mm。
说明：
2
T梁边梁跨中标准横断面
R=15mm阻水槽
T梁中梁跨中标准横断面
说明：单位毫米。
说明：单位毫米。
3
二、T梁预制场布置
T梁预制场设置2台75吨龙门吊，龙门吊跨径36米。占地 面积16亩。
T梁预制场平面布置图
6,4
40m T梁 存梁区
9,33 286
场内便道
钢筋绑扎模架
钢筋绑扎模架
136
北 钢筋绑扎模架
存梁区枕梁设在离梁两端面各50cm处，枕梁上部垫 橡胶垫板，不污染梁底。

c）垫块与钢筋绑扎牢固，且其绑丝丝头不得进入混凝土保 护层内。
部位
控制保护层钢筋
净保护层厚度
肋板侧面 肋板底部 翼板底部
N5、N6、N7=12mm N1=25mm
N3、N4=12mm
30mm 40mm 25mm
表-1 钢筋保护层表
3）梁底预埋钢板安装
预埋钢板分为伸缩缝端支座处梁底预埋钢板和连续墩 处梁底预埋钢板，锚固钢筋与预埋钢板采用双面焊，满 焊。
1、底座施工
整理、平整场地，地基承载力满足要求 后，开始底座施工；
台座截面尺寸为30cm*49.5m； 在台座两端3m范围内设置扩大基础，尺 寸为：3m*30m*1.5m ； 梁底座设2cm的反预拱度，台座顶部混 凝土做两次抹面,抹面一定要平整光滑,待砼 达到设计强度以后铺设6mm厚钢板。
2、底板模型放线
④钢筋焊接 T梁肋板Φ25mm主筋采用双面搭接焊的形式连接，焊接前钢 筋搭接端部应预先折向一侧，并保证接合钢筋的轴线保持一 致，焊接过程中及时清渣，保证焊缝长度不小于5d，焊缝宽 度不小于0.8d，焊缝厚度不小于0.3d（d为钢筋直径），且 焊缝饱满、光滑。
2）钢筋安装 T梁钢筋直接在台座上绑扎成型，绑扎前彻底清洁底模并脱 刷脱模剂，绑扎时钢筋和底模间垫上15×10cm方木，以防 止脱模剂污染钢筋。钢筋的尺寸、数量、间距、位置必须严 格按照设计及规范要求施工。如遇T梁钢筋与预应力管道冲 突时，可适当调整T梁钢筋的位置。
在台座底模上标出梁中心线、横隔板、梁端位置及波纹管控制 位置线。
梁端位置标识
波纹管控制位置标识
3、钢筋加工安装
1）钢筋加工 ①钢筋外观
钢筋的表面洁净、无损伤，使用前应将表面的油渍、漆皮、 鳞锈等清除干净，带有颗粒状或者片状老锈的钢筋不得使用； 当除锈后钢筋表面有严重的麻坑、斑点、已伤蚀截面时，应 降级使用或剔除不用。

梁场参观第二弹-T梁预制施工工艺及流程之前小编带着大家参观过小箱梁的施工工艺及流程，这次我们来看T梁的施工及流程，话不多说，直奔正题。

1、T梁模板制作与安装T梁模板以厚6mm钢板作为面板；面板横肋采用[8槽钢，间距30cm；竖肋采用[10槽钢，设置内外两层，内外层以[10槽钢斜撑及横撑焊接连成整体构成骨肋，纵向骨肋间以[8槽钢横联相连，骨肋间距1.0m；外侧竖肋上端及内侧竖肋下端设两根[8通常槽钢，做对拉螺栓孔背肋，高度和底座预留孔对齐。

模板制作成可以调整横坡的，在有横坡变化的T梁翼缘板模板设置螺丝螺杆，确保能根据设计要求进行横坡调整，吊装后保持横坡平顺。

横隔板底模设计要求制作活动的、单独拆卸，以保证在先拆除侧模后，横隔板的底模仍能起支撑作用，直至张拉施工后才能拆除，避免横隔板与翼缘、腹板交界处出现因横隔板过早悬空而产生裂纹，并且多制作出来一套；横隔板要求脱模顺滑，在制作时，上口内侧27cm，上口外侧22cm，下口内侧22cm，下口外侧18cm。

模板的长度按标准梁长制作，梁长变化段设置在靠梁端的第一个中横隔梁与T梁腹板变宽点之间，侧模长度一般要比设计梁长1‰，每套模板还应配备相应的锲块模板调节，以适应不同梁长的需求。

T梁梁端预留的横向钢筋不得贴模预制后再扳起，端部侧模必须根据设计规定的横向钢筋位置、间距进行开槽、开孔，确保T梁端头横向钢筋能通长设置，数量符合设计要求，对与波纹管、钢筋骨架冲突的横向钢筋应合理避开，不得截断或不安装。

T梁横隔板端头模板采用整体式模板，顶面到行车道板顶端，与两侧翼缘环形筋梳型模板对齐。

模板上严格按设计规定的钢筋位置、间距进行开槽、开孔，尤其是横隔板顶端的主筋位置必须打孔，控制主筋的平面和水平位置，保证梁体架设后横隔板连接顺畅。

一片T梁模板分二次安装，第一次是肋板内预应力管道安装完后，将锚垫板与端模板用螺栓固定，端模板安装就位；第二次是安装侧模，由中间向两端对称安装。

模板拆除顺序遵循先支后拆、后支先拆的原则。

10252202501104215.8220220泻水管轴线1101010176760.01 沥青混凝土4厘米700/2现浇混凝土200号混凝土2-11.8厘米700/2 2525750.01 -7+2X0.75净米人形道中央分离带右半部表示沥青各断面左半部表式防水混凝土铺装方案建桥时根据具体情况选用也可采用经实践认为较好的配合比防水混凝土的配合比可参考公路设计手册并要拌密实桥面铺装混凝土应尽量减少水灰比混凝土铺装方案页表 4.土部分)20第 3. 2.1-2-2,,,,本图尺寸以厘米为单位附注 1. .钢筋混凝.注意养生"(梁桥".,. 一孔桥人行道桥面铺装工程数量表(m)人行道宽2x1.52x1.02x0.75沥青砂方案沥青砂方案沥青砂方案号水泥砂浆方案号水泥砂浆方案号水泥砂浆方案200200200项目1.251.751.751.25跨径1.01.025(m3)单位2.82.82.02.01.61.61.751.52.12.11.52.452.451.751.21.2301.41.43540 底图总号日期签字旧底图总号预制现浇内梁9.031.4422.58边梁9.100.7222.75200200373012494221092181594181956118--ⅤⅤ302)底18()顶19(顶19()底18()顶19())底18()底18()顶19(18482/220013037ⅣⅡⅣ23181920023Ⅱ边梁半立面302Ⅲ561ⅢⅠ18482/21596/2内梁半立面Ⅰ翼缘板上米范围内且靠近腹板处米主梁一般构造装配式钢筋混凝土跨径: 16附注 1, 2, 3, 4, 1810021099100本图尺寸均以厘米计表中现浇混凝土系湿结缝处混凝土注意预埋路缘及伸缩缝处的预埋件吊孔设在距梁端 注意留穿索孔.1.5...,一片梁混凝土数量表︻混凝土数量梁类)((t)吊重形梁
