K201403《结构力学本科》复习地训练题目

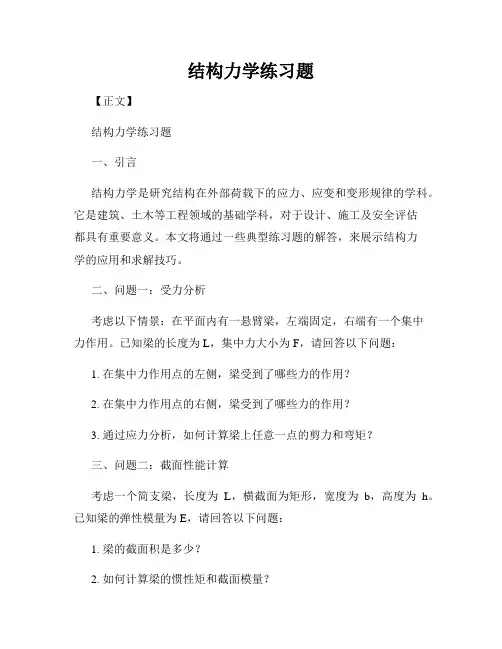

结构力学练习题【正文】结构力学练习题一、引言结构力学是研究结构在外部荷载下的应力、应变和变形规律的学科。

它是建筑、土木等工程领域的基础学科，对于设计、施工及安全评估都具有重要意义。

本文将通过一些典型练习题的解答，来展示结构力学的应用和求解技巧。

二、问题一：受力分析考虑以下情景：在平面内有一悬臂梁，左端固定，右端有一个集中力作用。

已知梁的长度为L，集中力大小为F，请回答以下问题：1. 在集中力作用点的左侧，梁受到了哪些力的作用？2. 在集中力作用点的右侧，梁受到了哪些力的作用？3. 通过应力分析，如何计算梁上任意一点的剪力和弯矩？三、问题二：截面性能计算考虑一个简支梁，长度为L，横截面为矩形，宽度为b，高度为h。

已知梁的弹性模量为E，请回答以下问题：1. 梁的截面积是多少？2. 如何计算梁的惯性矩和截面模量？3. 当梁受到集中力作用时，如何计算梁的最大弯矩和最大应力？四、问题三：梁的变形计算考虑一个弹性支座梁，长度为L，弹性模量为E，惯性矩为I，请回答以下问题：1. 如何计算梁在集中力作用下的挠度？2. 如何计算梁的最大挠度和最大剪边？3. 如何通过变形计算来评估梁的安全性能？五、问题四：杆件受压稳定性考虑一根长为L的杆件，截面为圆形，直径为d。

已知弹性模量为E，请回答以下问题：1. 如何计算杆件的截面积和截面惯性矩？2. 在何种条件下，杆件会发生稳定性问题？3. 如何通过计算评估杆件的稳定性问题？六、问题五：杆件受拉稳定性考虑一根长为L的杆件，截面为矩形，宽度为b，高度为h。

已知弹性模量为E，请回答以下问题：1. 如何计算杆件的截面积和截面惯性矩？2. 在何种条件下，杆件会发生稳定性问题？3. 如何通过计算评估杆件的稳定性问题？七、结论通过对结构力学的练习题的解答，我们可以看到结构力学在解决工程问题中的重要性。

它不仅可以帮助我们分析和设计工程结构，还可以评估其安全性和稳定性。

通过不断学习和练习，我们可以掌握结构力学的基本原理和计算方法，从而在实际工程中取得更好的成果。

《结构力学》课程知识复习学习材料试题与参考答案一、单选题1.力矩分配法是基于（ A ）原理推导出来的。

A．位移法B．力法 C．叠加法D．图乘法2.位移法中的形常数是（ B ）计算出来的。

A．用力矩分配法 B．力法C．叠加法D．图乘法3. ( A )不是力法的三要素。

A．基础连接方式 B. 力法方程C．基本结构 D. 基本未知量4.（ B ）可以作为结构A．瞬变体系B．几何不变体系C．有多余约束的可变体系D．自由度小于零的体系5.不属于画梁结构Q图的控制载面是（ A ）A．力偶作用面B．集中力作用面C．均布荷载的始截面D．均布荷载的末截面6.（ A ）不称为性线变形体系的互等定理A．功能互等定理B．功的互等定理C．位移互等定理D．反力互等定理7.超静定次数不可以用（ D ）方法求取A．求多余未知力个数 B.求结构自由度数C. 撤除多余约束D.分析外载形式8.（C ）不是位移法的三要素A．基本未知量 B.基本体系 C.基本参数 D.基本方程9.载常数是利用（D ）求出来的A．位移法 B.叠加法 C.图乘法 D.力法10.力矩分配法的主要步骤顺序是（C ）A．分配与传递叠加求杆端弯矩求分配系数求固端弯矩B. 分配与传递叠加求杆端弯矩求固端弯矩求分配系数C. 求固端弯矩求固端弯矩分配与传递叠加求杆端弯矩D. 求固端弯矩求固端弯矩叠加求杆端弯矩分配与传递11.结构力学中主要研究的对象是（ D ）。

A.单个杆件B. 板壳C. 实体D. 杆系结构12.以下（ D ）不可以看成一个刚片。

A单个杆件 B.某一个几何不变的部分 C．地基 D. 某一几何可变的部分13.静定结构因支座移动，（ B ）A、会产生内力，但无位移B、会产生位移，但无内力C、内力和位移均不会产生D、内力和位移均会产生14. 结构的计算校核不包含有（ B ）。

A．计算过程的校核 B. 支座反力的校核C．平衡条件的校核 D. 位移条件的校核15. 零力杆是指（ B ）的杆件。

第二学期专升本结构力学一、单选题1.(3分)图示桁架，各杆EA为常数，除支座链杆外，零杆数为：( )A.四根；B.二根；C.一根；D.零根。

答案A2.(3分)在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量（）A.绝对不可B.一定条件下可以C.可以，但不必D.必须答案C3.(3分)图示结构，各杆线刚度均为i,用力矩分配法计算时，分配系数μAB为（）A.B.C.D.答案B4.(3分)所谓几何不变体系是指（）A.静定结构B.超静定结构C.静定结构和超静定结构D.杆件体系答案C5.(3分)图示结构用力矩分配法计算时，结点A的约束力矩（不平衡力矩）为（以顺时针转为正）( )A. -3Pl/16B. -3Pl/8C.Pl/8D.3Pl/16答案D6.(3分)图示结构，求A，B两点相对线位移时，虚拟状态应为( )A.图（a）B.图（b）C.图（c）D.图（d）答案C7.(3分)图示结构的超静定次数为（）A.2B.3C.4D.5答案A8.(3分)由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将（）A.产生内力B.不产生内力C.产生内力和位移D.不产生内力和位移答案B9.(3分)图示体系的几何组成为( )A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变。

答案A10.(3分)图示结构，各柱EI=常数，用位移法计算时，基本未知量数目是（）A.2B.4C.6D.8答案C11.(3分)位移法的基本结构是（）A.静定结构B.单跨超静定梁系C.超静定结构D.单跨静定梁系答案C12.(3分)图示结构，截面C的（）A.弯矩等于零B.剪力等于零答案B13.(3分)图a结构的最后弯矩图为( )A.图b;B.图c;C.图d;D.都不对答案A14.(3分)两个刚片用三链杆相联形成无多余约束的几何不变体系的充分必要条件是（）A.三链杆不互相平行B.三链杆互相平行C.三链杆交于一点D.三链杆不互相平行也不汇交答案D15.(3分)图示结构EI=常数，截面A右侧的弯矩为（）A.M/2B.MC.0D.M/(2EI)答案B16.(3分)图示结构两杆长均为d,EI=常数。

《结构力学》题集一、选择题（每题5分，共50分）1.结构力学主要研究的是哪些内容？A. 结构的强度、刚度、稳定性B. 结构的形状、材料、美观性C. 结构的色彩、质感、光影效果D. 结构的施工工艺、成本估算2.下列哪一项不是结构力学的基本假定？A. 连续性假定B. 均匀性假定C. 各向同性假定D. 完全弹性假定3.在结构力学中，力的平衡条件是什么？A. 力的大小相等，方向相反B. 力的合力为零C. 力的作用线在同一平面内D. 力的力矩平衡4.下列哪种结构形式属于超静定结构？A. 简支梁B. 悬臂梁C. 连续梁D. 简支板5.在进行结构内力分析时，常用的方法有哪些？A. 截面法、节点法B. 叠加法、图乘法C. 能量法、有限元法D. 平衡法、刚化法6.结构在荷载作用下的变形分为哪几类？A. 弹性变形、塑性变形B. 弯曲变形、剪切变形C. 轴向变形、扭转变形D. 局部变形、整体变形7.下列哪一项是结构稳定性分析的主要内容？A. 结构的强度计算B. 结构的刚度验算C. 结构的屈曲分析D. 结构的疲劳分析8.在结构动力分析中，常用的方法有哪些？A. 时程分析法、反应谱法B. 有限元法、边界元法C. 能量法、图乘法D. 叠加法、逐步积分法9.下列哪一项不是影响结构耐久性的因素？A. 结构材料的质量B. 结构所处的环境C. 结构的使用年限D. 结构的造型美观度10.在结构优化设计中，常用的数学方法有哪些？A. 线性规划、非线性规划B. 整数规划、动态规划C. 图论方法、网络流方法D. 有限元法、边界元法二、填空题（每题5分，共20分）1.结构力学中，根据结构的几何特征，可以将结构分为______、______和______三类。

2.在进行结构内力分析时，若结构为静定结构，则可以利用______法或______法求解。

3.结构的稳定性是指结构在______作用下，保持其原有平衡形式的能力。

4.在结构动力分析中，结构的自振频率与结构的______和______有关。

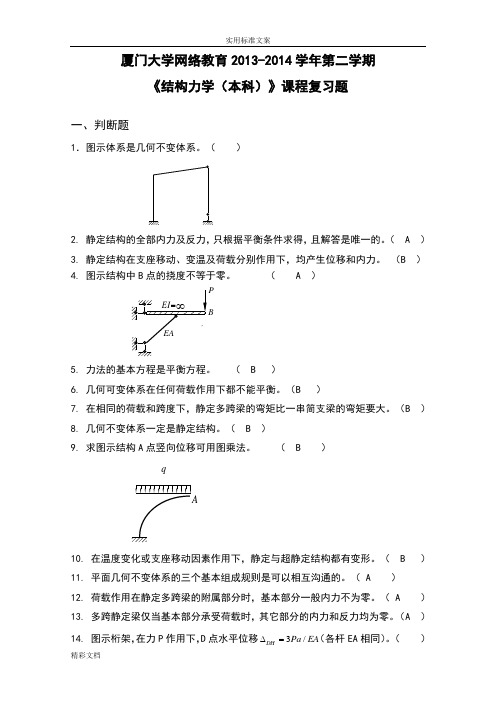

厦门大学网络教育2013-2014学年第二学期《结构力学（本科）》课程复习题一、判断题1．图示体系是几何不变体系。

（ ）2. 静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。

（ A ）3. 静定结构在支座移动、变温及荷载分别作用下，均产生位移和内力。

（B ）4. 图示结构中B 点的挠度不等于零。

（ A ）B P5. 力法的基本方程是平衡方程。

（ B ）6. 几何可变体系在任何荷载作用下都不能平衡。

（B ）7. 在相同的荷载和跨度下，静定多跨梁的弯矩比一串简支梁的弯矩要大。

（B ）8. 几何不变体系一定是静定结构。

（ B ）9. 求图示结构A 点竖向位移可用图乘法。

（ B ）q10. 在温度变化或支座移动因素作用下，静定与超静定结构都有变形。

（ B ）11. 平面几何不变体系的三个基本组成规则是可以相互沟通的。

（ A ）12. 荷载作用在静定多跨梁的附属部分时，基本部分一般内力不为零。

（ A ）13. 多跨静定梁仅当基本部分承受荷载时，其它部分的内力和反力均为零。

（A ）14. 图示桁架，在力P 作用下，D 点水平位移3/DH Pa EA ∆=（各杆EA 相同）。

（ ）aC15. 图a 结构，力法基本体系如图b ，自由项412/(8)P ql EI ∆=-。

（ ）q(a)q X (b)1二、选择题16．图示体系为： （ ）A ．几何不变无多余约束；B ．几何不变有多余约束；C ．几何常变；D ．几何瞬变。

17. 静定结构在支座移动时，会产生：（ C ）A ．内力；B ．应力；C ．刚体位移；D ．变形。

18. 静定结构的位移与EA 、EI 的关系是：（ C ）A ．无关；B ．相对值有关；C ．绝对值有关；D ．与E 无关，与A 、I 有关。

19. 图示体系是： （ ）A ．无多余联系的几何不变体系；B ．有多余联系的几何不变体系；C ．几何可变体系；D ．瞬变体系。

20. 静定结构由于温度改变会产生：（ C ）A ．内力和位移；B ．反力和内力；C ．变形和位移，但不引起反力和内力；D ．反力和位移。

本科结构力学试题及答案一、选择题（每题2分，共10分）1. 以下哪项不是结构力学的基本概念？A. 刚体B. 弹性体C. 塑性体D. 流体答案：D2. 梁的弯矩图是通过以下哪个物理量来表示的？A. 力B. 位移C. 应力D. 应变答案：A3. 在静定结构中，以下哪种情况下结构的内力是确定的？A. 只有外力作用B. 只有约束反力作用C. 外力和约束反力共同作用D. 只有约束反力作用，没有外力答案：C4. 悬臂梁在自由端受到垂直向下的集中力作用时，其固定端的弯矩为：A. 0B. 集中力的大小C. 2倍的集中力大小D. 无法确定答案：B5. 简支梁在跨中受到垂直向下的集中力作用时，其支座的反力为：A. 0B. 集中力的大小C. 2倍的集中力大小D. 无法确定答案：B二、填空题（每题2分，共10分）1. 结构力学中，______是结构在外力作用下不发生破坏的能力。

答案：强度2. 梁的剪力图在弯矩图的零点处，其值是______。

答案：最大3. 在结构力学中，______是指结构在受到外力作用后，能够恢复到原始形状的能力。

答案：刚度4. 静定结构的内力可以通过______和______确定。

答案：平衡方程；几何方程5. 悬臂梁在自由端受到垂直向下的集中力作用时，其固定端的弯矩为集中力的大小，而其自由端的弯矩为______。

答案：0三、计算题（每题10分，共30分）1. 已知一简支梁，跨长为L，跨中受到垂直向下的集中力P作用，求梁的支座反力。

答案：梁的两个支座反力均为P/2。

2. 已知一悬臂梁，长度为L，自由端受到垂直向下的集中力P作用，求梁的固定端弯矩。

答案：梁的固定端弯矩为PL。

3. 已知一连续梁，由三段等长的简支梁组成，总长为3L，中间支座受到垂直向下的集中力P作用，求中间支座的反力。

答案：中间支座的反力为2P/3。

四、简答题（每题5分，共20分）1. 简述结构力学中静定结构和超静定结构的区别。

答案：静定结构是指在已知外力和支座条件的情况下，结构的内力和位移可以通过平衡方程和几何方程唯一确定的结构。

结构力学期末复习题及答案结构力学是土木工程中非常重要的一门学科，它涉及到各种结构的力学性能和行为。

在期末复习中，学生们常常面临大量的习题和问题。

本文将为大家提供一些常见的结构力学复习题及其答案，希望能够帮助大家更好地复习和理解这门学科。

一、静力学题目1. 一个悬臂梁的长度为L，截面形状为矩形，宽度为b，高度为h。

如果梁的弯矩为M(x)，则在梁的中点处的弯矩为多少？答案：对于悬臂梁，中点处的弯矩为M(L/2) = (3/8) * Mmax，其中Mmax为梁的最大弯矩。

2. 一根梁在两个支座之间均匀受到集中力P，支座之间的距离为L。

如果梁的弯矩为M(x)，则在支座处的弯矩为多少？答案：在支座处，弯矩为M(0) = P * L / 4。

二、梁的挠度计算题目1. 一个悬臂梁的长度为L，截面形状为矩形，宽度为b，高度为h。

如果梁的弯矩为M(x)，则梁的挠度为多少？答案：对于悬臂梁，挠度为δ(x) = (Mmax * x^2) / (2 * E * I)，其中Mmax为梁的最大弯矩，E为材料的弹性模量，I为梁的截面惯性矩。

2. 一根梁在两个支座之间均匀受到集中力P，支座之间的距离为L。

如果梁的弯矩为M(x)，则梁的挠度为多少？答案：在支座处，挠度为δ(0) = (P * L^3) / (48 * E * I)。

三、杆件的应力计算题目1. 一根杆件受到集中力P，杆件的截面形状为圆形，直径为d。

如果杆件的应力为σ，材料的弹性模量为E，则应力与应变之间的关系为什么？答案：应力与应变之间的关系为σ = E * ε，其中ε为应变。

2. 一根杆件受到集中力P，杆件的截面形状为矩形，宽度为b，高度为h。

如果杆件的应力为σ，材料的弹性模量为E，则应力与应变之间的关系为什么？答案：应力与应变之间的关系为σ = E * ε，其中ε为应变。

四、梁的破坏计算题目1. 一根梁的长度为L，截面形状为矩形，宽度为b，高度为h。

如果梁的弯矩为M(x)，材料的抗弯强度为fy，则梁的破坏位置在哪里？答案：梁的破坏位置在弯矩达到抗弯强度的位置，即M(x) = fy * S，其中S为梁的截面面积。

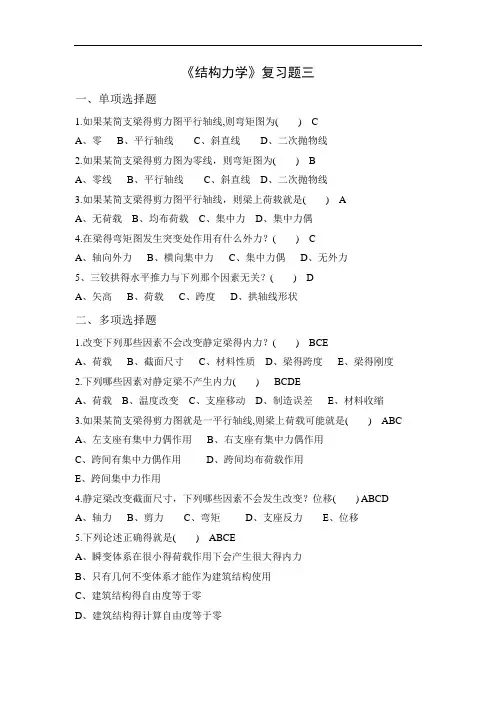

《结构力学》复习题三一、单项选择题1.如果某简支梁得剪力图平行轴线,则弯矩图为( ) CA、零B、平行轴线C、斜直线D、二次抛物线2.如果某简支梁得剪力图为零线，则弯矩图为( ) BA、零线B、平行轴线C、斜直线D、二次抛物线3.如果某简支梁得剪力图平行轴线，则梁上荷载就是( ) AA、无荷载B、均布荷载C、集中力D、集中力偶4.在梁得弯矩图发生突变处作用有什么外力？( ) CA、轴向外力B、横向集中力C、集中力偶D、无外力5、三铰拱得水平推力与下列那个因素无关？( ) DA、矢高B、荷载C、跨度D、拱轴线形状二、多项选择题1.改变下列那些因素不会改变静定梁得内力？( ) BCEA、荷载B、截面尺寸C、材料性质D、梁得跨度E、梁得刚度2.下列哪些因素对静定梁不产生内力( ) BCDEA、荷载B、温度改变C、支座移动D、制造误差E、材料收缩3.如果某简支梁得剪力图就是一平行轴线,则梁上荷载可能就是( ) ABCA、左支座有集中力偶作用B、右支座有集中力偶作用C、跨间有集中力偶作用D、跨间均布荷载作用E、跨间集中力作用4.静定梁改变截面尺寸，下列哪些因素不会发生改变？位移( ) ABCDA、轴力B、剪力C、弯矩D、支座反力E、位移5.下列论述正确得就是( ) ABCEA、瞬变体系在很小得荷载作用下会产生很大得内力B、只有几何不变体系才能作为建筑结构使用C、建筑结构得自由度等于零D、建筑结构得计算自由度等于零E、自由度等于零得体系才可作为建筑结构三、判断题1.外力作用在基本部分上时，附属部分得内力、变形与位移均为零。

( ) 错误2.静定结构仅由平衡条件就可求出全部内力与反力。

( ) 正确3、静定结构在支座移动作用下，不产生内力。

( ) 正确4、静定结构仅由平衡条件就可求出全部内力与反力。

( ) 正确5、零杆不受力，所以它就是桁架中不需要得杆，可以撤除。

( ) 错误5.一个单铰相当于两个约束。

( ) 正确四、计算题1.对图形进行几何组成分析，三刚片规则。

结构力学精选练习题一、简介结构力学是土木工程中的重要学科之一，它研究结构在外界荷载作用下的力学特性和变形规律。

对于土木工程师来说，掌握结构力学的基本原理和应用方法是非常重要的。

为了帮助读者更好地理解和掌握结构力学，本文将提供一些精选的练习题，希望能够对读者的学习和实践有所帮助。

二、练习题1. 一个简支梁受到均布荷载，梁长为L，梁的截面形状为矩形，长度为b，高度为h。

求解梁的弯矩分布图。

2. 一个悬臂梁受到集中荷载，梁长为L，弯矩为M。

求解梁的最大弯矩和最大挠度。

3. 一个双支承的梁，在两个支座之间受到均布荷载，梁长为L，弹性系数为E，截面形状为矩形，长度为b，高度为h。

求解梁的挠度。

4. 一个悬臂梁受到均布荷载，梁长为L，弹性系数为E，截面形状为圆形，直径为d。

求解梁的最大挠度。

5. 一个简支梁受到集中荷载，梁长为L，弹性系数为E，截面形状为等腰梯形，上底长度为a，下底长度为b，高度为h。

求解梁的最大弯矩和最大挠度。

6. 一个双支承的梁，在两个支座之间受到集中力矩，梁长为L，弹性系数为E，截面形状为矩形，长度为b，高度为h。

求解梁的最大应力。

7. 一个简支梁受到均布荷载和集中荷载的作用，梁长为L，荷载为q，集中荷载位于梁中点，大小为P。

求解梁的弯矩和挠度。

8. 一个简支梁受到均布荷载和集中力矩的作用，梁长为L，荷载为q，集中力矩大小为M。

求解梁的弯矩和挠度。

9. 一个双支承的梁，在两个支座之间受到均布荷载和集中力矩的作用，梁长为L，荷载为q，集中力矩大小为M。

求解梁的最大弯矩和最大挠度。

10. 一个简支梁受到均布荷载和集中荷载的作用，梁长为L，荷载为q，集中荷载位于距离梁一端a的位置，大小为P。

求解梁的弯矩和挠度。

三、总结以上给出的练习题涵盖了结构力学中的常见问题，并且覆盖了不同类型的结构和荷载。

通过解答这些练习题，读者可以更好地理解结构的力学特性和变形规律。

当然，在解题过程中，读者还需要掌握结构力学的相关理论和公式，才能正确地解答问题。

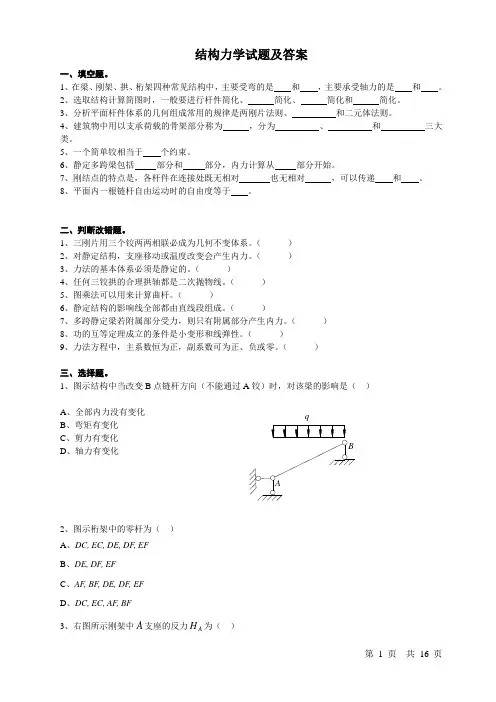

结构力学试题及答案一、填空题。

1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是 和 ，主要承受轴力的是 和 。

2、选取结构计算简图时，一般要进行杆件简化、 简化、 简化和 简化。

3、分析平面杆件体系的几何组成常用的规律是两刚片法则、 和二元体法则。

4、建筑物中用以支承荷载的骨架部分称为 ，分为 、 和 三大类。

5、一个简单铰相当于 个约束。

6、静定多跨梁包括 部分和 部分，内力计算从 部分开始。

7、刚结点的特点是，各杆件在连接处既无相对 也无相对 ，可以传递 和 。

8、平面内一根链杆自由运动时的自由度等于 。

二、判断改错题。

1、三刚片用三个铰两两相联必成为几何不变体系。

（ ）2、对静定结构，支座移动或温度改变会产生内力。

（ ）3、力法的基本体系必须是静定的。

（ ）4、任何三铰拱的合理拱轴都是二次抛物线。

（ ）5、图乘法可以用来计算曲杆。

（ ）6、静定结构的影响线全部都由直线段组成。

（ ）7、多跨静定梁若附属部分受力，则只有附属部分产生内力。

（ ） 8、功的互等定理成立的条件是小变形和线弹性。

（ ） 9、力法方程中，主系数恒为正，副系数可为正、负或零。

（ ）三、选择题。

1、图示结构中当改变B 点链杆方向（不能通过A 铰）时，对该梁的影响是（ ）A 、全部内力没有变化B 、弯矩有变化C 、剪力有变化D 、轴力有变化2、图示桁架中的零杆为（ ） A 、DC, EC, DE, DF , EF B 、DE, DF , EFC 、AF , BF , DE, DF , EFD 、DC, EC, AF, BF3、右图所示刚架中A 支座的反力A H 为（ ）A 、PB 、2P -C 、P -D 、2P4、右图所示桁架中的零杆为（ ）A 、CH BI DG ,,B 、BI AB BG DC DG DE ,,,,,C 、AJ BI BG ,,D 、BI BG CF ,,5、静定结构因支座移动，（ ） A 、会产生内力，但无位移 B 、会产生位移，但无内力 C 、内力和位移均不会产生 D 、内力和位移均会产生6A 、θδ=+a cX B 、θδ=-a cXC 、θδ-=+a cXD 、θδ-=-acX7、下图所示平面杆件体系为（ ）A 、几何不变，无多余联系B 、几何不变，有多余联系C 、瞬变体系D 、常变体系8、图示梁中的轴力（）Array A、全部为拉力B、为零C、全部为压力D、部分为拉力，部分为压力9A、单位荷载下的弯矩图为一直线B、结构可分为等截面直杆段C、所有杆件EI为常数且相同D、结构必须是静定的四、对下图所示平面杆件体系作几何组成分析。
