电力设施保护警示、禁令标志牌图样
- 格式:docx
- 大小:91.79 KB
- 文档页数:9
2.2.8 图例及配置规范工艺及安装要求1、工艺要求工艺一:双膜反光标志牌用优质铝板经处理后,用不同等级的反光膜进行复膜、雕刻等工艺制作。
2.2.9 应用图例图例1 图例22.3 指令标志2.3.1 指令标志含义是强制人们必须做出某种动作或采取防范措施的图形标志。
2.3.2 指令标志的基本形式是一长方形衬底牌,上方是圆形指令标志,下方为矩形补充标志,图形上、中、下间隙,左、右间隙相等。
2.3.3 指令标志长方形衬底为白色,圆形衬底为蓝色,符号标志为白色,矩形补充标志为黑色框和黑色字符,字为黑体,字号根据标志牌尺寸、字数适当调整。
2.3.4 可根据现场情况采用甲、乙、丙或丁种规格。
2.3.5 指令标志牌的参数单位:mm2.3.6 指令标志牌的制图标准2.3.7 指令标志牌的标准色标志牌色彩图例标准色蓝色(BLUE)C100MOYOK02.3.8 图例及配置规范2.3.9 应用图例图例1 图例22.4 提示标志2.4.1 提示标志的含义是向人们提供某种信息(如标明安全设施或场所等)的图形标志。
2.4.2 提示标志的基本形式是正方形衬底牌,内为圆形提示标志,四周间隙相等。
2.4.3 提示标志圆形为白色,黑体黑色字,衬底色为绿色。
字号根据标志牌尺寸、字数适当调整。
2.4.4 提示标志牌的参数:A=250mm,D=200mm或A=150mm,D=120mm2.4.5 提示标志牌的制图标准2.4.6 提示标志牌的标准色标志牌色彩图例标准色绿色(GREEN)C100 MO Yl00 K0 2.4.7 图形及配置规范2.4.8 图例应用。
架空输电线路设备、禁止、警示及提示等标识牌制作与安装(国网)5.5.1 制作要求禁止标识牌示例54003209224419519630024069183146147200160461229810预制标识牌、钢管支座标识牌、玻璃钢标识牌各部分参考尺寸如下表。
项目名称标识牌尺寸(mm)厚度(mm)地上支柱高度(mm)埋深(mm)预制标识牌1000×600-1500≥500钢管支座标识牌1000×600 2.51500-玻璃钢标识牌1000×600 2.51500≥500预制标识牌应表面光滑,双面白底红色黑体字。
预制标识牌、钢管支座标识牌、玻璃钢标识牌文字可根据实际情况采用适宜内容,如:禁止在高压线附近放风筝、禁止在高压线下钓鱼。
5.2禁止攀登高压危险每基杆塔至少配置一块。
禁止在保护区内建房线路附近存在施工建房风险的地段,应根据现场实际在邻近杆塔或保护区配置“禁止在保护区内建房”的禁止标识。
(公众号:输配电线路)禁止在保护区内植树线路附近可能种植树木、竹子等高杆植物的区域,应在杆塔及线路保护区内配置“禁止在保护区内植树”的禁止标识。
禁止堆放杂物线路杆塔附近及保护区内有堆积杂物、砂石、垃圾风险的区域,应根据实际情况在线路保护区或邻近杆塔上配置“禁止堆放杂物”的禁止标识。
(微信号:shudianxianlu)禁止取土线路杆塔及拉线附近存在取土风险的地段,应根据现场实际在邻近杆塔或保护区配置“禁止取土”的禁止标识。
禁止在高压线下钓鱼线路跨越鱼塘、河流、湖泊等存在钓鱼风险的区域,应在鱼塘、河流、湖泊附近或邻近杆塔上配置“禁止在高压线下钓鱼”的禁止标识。
禁止在高压线附近放风筝线路导线两侧300m内有广场、公园等存在放风筝风险的区域,应在广场、公园或邻近杆塔上配置“禁止高压线附近放风筝”的禁止标识。
禁止在线路附近爆破线路导线两侧500m内有石场、矿区,存在采矿炸石等风险的区域,应在石场、矿区或邻近杆塔配置“禁止在线路附近爆破”的禁止标识。
各种标志
1.禁止标志
①禁止堆放4型6张贴牌
②禁止启动2型10张挂牌
③禁止合闸2型10张挂牌
④禁止靠近6型6张贴牌
⑤禁止入内6型6张贴牌
⑥禁止触摸2型6张贴牌
⑦禁止穿化纤服装3型6张贴牌
⑧禁止穿带钉鞋3型6张贴牌
⑨禁止带心脏起搏器着靠近3型2张贴牌
⑩设备检修禁止合闸(图1-8)2型10张挂牌11线路工作禁止合闸(图1-8)2型10张挂牌
2.警告标志
①当心电缆6型10张贴牌
②当心磁场2型2张贴牌
3.指令标志
①必须戴防护眼镜3型6张贴牌
②必须戴防护手套3型6张贴牌
③必须穿防护鞋3型6张贴牌
④必须接地4型5张贴牌
⑤必须把出插头4型5张挂牌
4.提示标志
①紧急出口4型10张贴牌
以上各种标志牌制作要求符合GB2894-2008《安全标志及其使用导则》规范,并按照文字辅助标志的制作要求制作横写文字辅助标志。
附件1国家电网公司常用安全标志及设置规范一、安全标志2。
线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1—1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1—2 禁止烟火电缆隧道出入口等处.1—7 禁止堆放消防器材存放处、消防通道等处。
1-9 禁止攀登高压危险高压配电装置构架的爬梯上,变压器、电抗器等设备的爬梯上。
1—10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内.—4—1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置.1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置. 表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路,如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上,高压试验地点安全围栏上,因高压危险禁止通行的过道上,工作地点临近室外带电设备的安全围栏上等处。
序号提醒标志示例名称设置范围和地点备注—5—5—4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。
泡沫灭火器器身上应标注“不适用于电火”字样。
组合标志5—8 紧急出口便于安全疏散的紧急出口处,与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
组合标志二、安全标志制作标准(二)线路部分1。
禁止标志(1)禁止标志牌的基本型式是一长方形衬底牌,上方是禁止标志(带斜杠的圆边框),下方是文字辅助标志(矩形边框).图形上、中、下间隙,左、右间隙相等。
(2)禁止标志牌长方形衬底色为白色,带斜杠的圆边框为红色,标志符号为黑色,辅助标志为红底白字、黑体字,字号根据标志牌尺寸、字数调整。
(3)禁止标志牌的制图标准如图1,参数如表1,可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
—6—图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数(α=45°)参数种类A B A1D(B1) D1C甲900 720 207 549 439 45乙700 560 161 427 341 35丙500 400 115 305 244 24丁400 320 92 244 195 19戊300 240 69 183 146 14己200 160 46 122 98 10庚80 65 18 50 40 42。
电力设施保护警示禁令标志牌图样Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】附件1:电力设施保护警示、禁令标志牌图样一、电力设施保护标志牌1、电力设施保护警示标志牌标志牌材质:采用专用粘贴式聚酯材料或铝制牌。
标志牌制作标准:高度300mm,宽度400mm,底色为黄色,字体为黑体加粗,边框及字体颜色均为黑色,字体大小可根据版面内容自定,线宽1mm,内框线与边缘距离10mm。
标志牌安装位置:A、铁塔安装在距离地面5米上方;B、水泥杆安装在距离地面3米上方;C、其他需要安装的位置。
标志牌粘贴要求:①横向贴于设施表面;②保证粘贴平整规范、无气泡、无褶皱;③确保粘贴面干燥、干净。
警示标语:参考附件2或根据设施不同情况自定。
(1)标志牌制作标准,见图A1-1。
(2)电力设施保护标志牌推荐参数见表A1-1。
表A1-1 标识牌推荐参数 单位:mm 参数 A B A 1 B 1 C 数值300400280380100(3)电力设施保护标志牌图例,见图A1-2。
A 1 A图A1-1电力设施保护标志牌制作标准湖南省电力设施保护标志警示标语产权单位名称联系电话:B 1 BC湖南省电力设施保护标志高压危险 禁止攀登湖南省电力公司2、发电厂、水电站大坝保护区域内的禁区标志牌。
标志牌材质:采用专用粘贴式聚酯材料或铝制牌。
标志牌制作标准:高度600mm,宽度800mm,底色为黄色,字体为黑体加粗,边框及字体颜色均为黑色,字体大小可根据版面内容自定,线宽10mm,内框线与边缘距离30mm。
标志牌安装位置:A、库区上游,距大坝300m处左右岸;B、电厂安装在距离厂门外侧,离地面1.5米上方;C、其他需要安装的位置。
标志牌粘贴要求:①横向贴于设备表面;②保证粘贴平整规范、无气泡、无褶皱;③确保粘贴面干燥、干净。
警示标语:参考附件2或根据设施不同情况自定。
(1)标志牌制作标准,见图A2-1(2)发电厂禁区标志牌推荐参数见表A2-2。

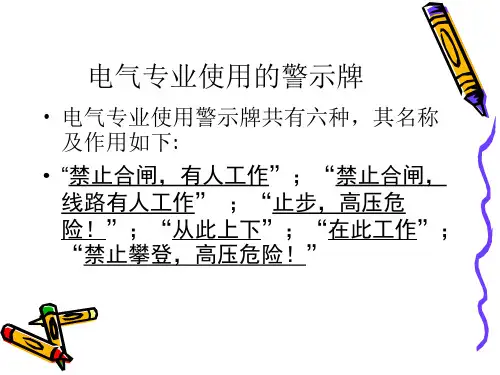

电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸:1.禁止合闸,有人工作!【经合闸即可送电到施工设备的断路器(开关)和隔离开关(刀闸)操作把手上】尺寸:200*160 和80*65颜色:白底,红色圆形斜杠,黑色禁止标志符号。
黑字2.禁止合闸,线路有人工作!【线路断路器(开关)和隔离开关(刀关)把手上】尺寸:200*160和80*65颜色:白底,红色圆形斜杠,黑色禁止符号。
黑字3.禁止分闸【接地刀闸与检修设备之间的断路器(开关)操作把手上】尺寸:200*160和80*65颜色:白底,红色圆形斜杠,黑色禁止标志符号,黑字4.在此工作!【工作地点或检修设备上】尺寸:250*250和80*80颜色:衬底为绿色,中有直径200mm和65mm白圆圈,黑字,写于白圆圈中5.止步,高压危险!【施工地点临近带点设备的遮拦上;室外工作地点的围栏上;禁止通行的过道上;高压试验地点;室外钩架上;工作地点临近带电设备的横梁上,尺寸:300*240和200*160颜色:白底,黑色正三角形及标志符号,衬底为黄色】黑字6.从此上下!【工作人员可以上下的铁道、爬梯上,尺寸:250*250,衬底为绿色,中有直径200mm白圆圈】黑字,写于白圆圈中7.禁止攀登,高压危险!【高压配电装置构架的爬梯上,变压器、电抗器等设备的爬梯上,尺寸:500*400和200*160,颜色:白底,红色圆形斜杠,黑色禁止标志符号】黑字。
8.线路相位标志牌:A\B\C套牌组合9.制作工艺:贴膜丝网印刷。
10.根据国标定做,常规板厚0.8mm,1.5mm。
电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;名称规格cm名称规格cm名称规格cm禁止合闸有人工作20×10停电25×16设备在运行20×10 25×20送电25×16设备在检修20×10禁止合闸线路有人工作20×10已接地5×8完好设备20×10 25×2025×16完好8×8禁止操作有人工作20×10当心触电25×20线路标语牌每套三块ABC45×45 25×20注意安全25×2025×25止步、高压危险25×20禁止烟火25×20两侧电源禁止合闸20×10禁止攀登、高压危险25×20禁止吸烟25×20在此工作25×25禁止操作20×10一、二、三、四、五类设备20×10从此上下25×25禁止合闸20×10高压、生命危险! 25×20小心有电20×10配电重地闲人莫入30×15有电危险25×20此处双电源25×20机房重地闲人莫入30×15七大系列安全标志牌通用规格: 30×40、40×50cm 电力专用规格: 32×40、30×24、20×16cm 防火专用规格: 23×50cm PVC板厚度:1.8mm配电室名称标识牌数量规格材料备注#1机组6KV配电室2块国标PVC塑料#2机组6KV配电室2块国标PVC塑料#1机组励磁配电室2块国标PVC塑料#2机组励磁配电室2块国标PVC塑料UPS、直流系统配电室2块国标PVC塑料#1、#2机组蓄电池室2块国标PVC塑料网控室2块国标PVC塑料化学配电室2块国标PVC塑料综合水泵房配电室2块国标PVC塑料综合办公楼配电室2块国标PVC塑料输煤配电室2块国标PVC塑料除灰、脱硫配电室2块国标PVC塑料设备名称标识牌#1发电机1块国标PVC塑料#2发电机1块国标PVC塑料#1主变压器1块国标PVC塑料#2主变压器1块国标PVC塑料#1高压厂用变压器1块国标PVC塑料#2高压厂用变压器1块国标PVC塑料起备变压器1块国标PVC塑料#1励磁变压器1块国标PVC塑料#2励磁变压器1块国标PVC塑料#1低压厂用工作变压1块国标PVC塑料器#2低压厂用工作变压1块国标PVC塑料器1块国标PVC塑料#1主厂房低压备用变压器厂房低压备用变1块国标PVC塑料化学变压器1块国标PVC塑料综合水泵房变压器1块国标PVC塑料综合办公楼变压器1块国标PVC塑料输煤变压器1块国标PVC塑料除灰、脱硫变压器1块国标PVC塑料电气安全警示、标示牌禁止合闸,有人工作50块国标PVC塑料大、小各25快禁止操作,有人工作60块国标PVC塑料大、小各30快10块国标PVC塑料禁止合闸,线路有人工作禁止分闸10块国标PVC塑料禁止攀登,高压危险20块国标PVC塑料禁止通行5块国标PVC塑料未经许可,不得入内5块国标PVC塑料当心触电10块国标PVC塑料止步,高压危险20块国标PVC塑料机房重地闲人免进5块国标PVC塑料配电重地闲人免进5块国标PVC塑料运行设备10块国标PVC塑料从此上下20块国标PVC塑料在此工作30块国标PVC塑料安全警示带3盒防护围栏遮拦。
电力行业安全标识牌的样式以及尺寸表1:电力安全标示牌清单(变电站部分)电力安全标示牌制作标准图1:禁止类标示牌制作标准序号名称 A B A1 D(B1) D1 C α1 禁止合闸,有人工作!200 160 45 120 0.8D 0.08D 45°2 禁止合闸,线路有人工作!200 160 45 120 0.8D 0.08D 45°3 禁止分闸!200 160 45 120 0.8D 0.08D 45°4 禁止攀登,高压危险!200 160 45 120 0.8D 0.08D 45°500 400 112 300 0.8D 0.08D 45°表2:禁止标示牌制图参数(单位:mm)序号名称式样尺寸(mm)颜色字样1 禁止合闸,有人工作!200×160白底,红色圆形斜杠,黑色禁止标志符号黑字2 禁止合闸,线路有人工作!200×160白底,红色圆形斜杠,黑色禁止标志符号黑字3 禁止分闸!200×160白底,红色圆形斜杠,黑色禁止标志符号黑字4 禁止攀登,高压危险! 500×400200×160白底,红色圆形斜杠,黑色禁止标志符号黑字5 止步,高压危险!300×240200×160白底,黑色正三角形及标志符号,衬底为黄色黑字6 在此工作!250×250衬底为绿色,中有直径200mm和65mm白圆圈黑字,写于白圆圈中7 从此上下!250×250衬底为绿色,中有直径200mm白圆圈黑字,写于白圆圈中8 从此进出!250×250衬底为绿色,中有直径200mm白圆圈黑体黑字,写于白圆圈中图2:禁止类标示牌的标准色图3:警告类标示牌制作标准序号名称 A B B1(A1) A2 C1 止步,高压危险!200 160 120 45 0.064A1300 240 180 67 0.064A1 表3:警告类标示牌制图参数(单位:mm)图4:警告类标示牌的标准色图例图5:提示类标示牌制作标准序名称 A D 号1 在此工作!250 2002 从此上下!250 2003 从此进出!250 200表4:提示标示牌制图参数(单位:mm)图6:提示类标示牌的标准色图7:禁止合闸有人工作图8:禁止合闸线路有人工作图9:禁止分闸图10:禁止攀登,高压危险!图11:止步,高压危险!图13:在此工作图14:从此进出图12:从此上下。
配电室警示牌标准
为了保障配电室的安全运行,避免意外事故的发生,特制定以下警示牌标准:
1.危险电压警告牌
o标语:高压危险,请勿靠近!
o适用场合:适用于有裸露的带电导体或电气设备的场所。
2.配电重地,闲人莫入
o标语:非工作人员,禁止入内!
o适用场合:适用于配电室入口处。
3.危险,请勿靠近
o标语:危险区域,请勿靠近!
o适用场合:适用于有潜在危险的场所。
4.配电室,请勿触碰
o标语:配电室设备,严禁触碰!
o适用场合:适用于配电室内。
5.配电设备,严禁烟火
o标语:严禁烟火,确保安全!
o适用场合:适用于配电设备附近。
6.保持安全距离
o标语:请保持安全距离!
o适用场合:适用于有带电设备的场所。
7.操作人员,请穿防护服
o标语:为了您的安全,请穿好防护服!
o适用场合:适用于工作人员进行操作时。
8.工作区域,请勿闲逛
o标语:非工作需要,请勿在工作区域内逗留!
o适用场合:适用于配电室内的工作区域。
9.设备运行中,请勿打扰
o标语:设备正在运行,请勿打扰!
o适用场合:适用于设备运行中需要安静的场所。
10.请勿在配电室内吸烟
o标语:为了您和他人的健康,请勿在配电室内吸烟!。
禁止吸烟
禁止合闸线路有人工作必须系安全带禁止操作有人工作当心坠落
必须戴安全帽当心落水禁止戴手套禁止跨越施工现场禁止通行禁止游泳担心中毒未经许可不得入内当心落物必须戴防护手套必须戴防护眼镜小心火车当心坑洞注意通风必须戴防护帽
限制高度标志限制宽度标志
吃不消禁止合闸禁止穿化纤服装禁止穿带钉鞋当心爆炸高压危险禁止攀登高压电缆电力电缆
禁止攀登高压危险禁止合闸有人工作止步高压危险氢冷机组严禁烟火当心触电禁止带火种禁止吸烟禁止合闸线路有人工作必须系安全带禁止操作有人工作
小心火车
当心坑洞
注意通风
必须戴防护帽
禁止使用无线电通信
当心腐蚀
禁止乘人
最新文件 仅供参考 已改成word 文本 。
方便更改 如有侵权请联系网站删除。
电力生产安全标识
电力生产安全标识是为了在电力生产过程中提醒和警示工作人员注意安全事项的标志和标识。
1. 高压电警示标志:用于警示工作人员高压电危险。
标志上通常印有“高压电”、闪电图案或高压符号,以及相关警示提示语,如“禁止靠近”、“注意触电危险”等。
2. 禁止入内标志:用于禁止非相关人员进入电力生产区域。
标志上通常印有“禁止入内”、“严禁入内”、禁止符号等。
3. 禁止触电标志:用于警示工作人员注意防止触电事故。
标志上通常印有“禁止触电”、“注意触电危险”等警示语,以及触电
符号。
4. 防护帽佩戴标志:用于提醒工作人员在特定区域佩戴防护帽。
标志上通常印有“防护帽佩戴”、“注意佩戴防护帽”等提示语,
以及帽子图标。
5. 紧急停止按钮标志:用于标识紧急停止按钮的位置。
标志上通常印有“紧急停止”、“急停”等文字和按钮图案。
6. 紧急出口标志:用于标识紧急逃生出口。
标志上通常印有“紧急出口”、“逃生出口”等文字和逃生图案。
以上是一些常见的电力生产安全标识,其目的是为了提高工作
人员对于电力生产安全的认识和警觉,以预防事故的发生。
在电力生产现场,应当根据实际情况选择和设置适当的安全标识。
配电室的七种标识牌
1. 配电室入口标识牌:用于标识配电室的入口位置,通常为一个大型标识牌,上面会标明“配电室”字样。
2. 高压电警示标识牌:用于提醒人员注意配电室内的高压电设备,通常为黄底黑字的标识牌,上面会标明“高压电警示”字样。
3. 禁止入内标识牌:用于禁止未经许可的人员进入配电室,通常为红底白字的标识牌,上面会标明“禁止入内”字样。
4. 紧急停电开关标识牌:用于标识配电室内的紧急停电开关,通常为红底白字的标识牌,上面会标明“紧急停电开关”字样。
5. 电气设备开关标识牌:用于标识配电室内各个电气设备的开关,通常为白底黑字的标识牌,上面会标明该开关所控制的设备名称。
6. 安全用电标识牌:用于提醒人员注意安全用电,如切勿私拉乱接电线,通常为黄底黑字的标识牌,上面会标明“安全用电”字样。
7. 紧急出口标识牌:用于标识配电室内的紧急出口位置,通常为绿底白字的标识牌,上面会标明“紧急出口”字样。
附件1:
电力设施保护警示、禁令标志牌图样
一、电力设施保护标志牌
1、电力设施保护警示标志牌
标志牌材质:采用专用粘贴式聚酯材料或铝制牌。
标志牌制作标准:高度300mm,宽度400mm,底色为黄色,字体为黑体加粗,边框及字体颜色均为黑色,字体大小可根据版面内容自定,线宽1mm,内框线与边缘距离10mm。
标志牌安装位置:
A、铁塔安装在距离地面5米上方;
B、水泥杆安装在距离地面3米上方;
C、其他需要安装的位置。
标志牌粘贴要求:
①横向贴于设施表面;
②保证粘贴平整规范、无气泡、无褶皱;
③确保粘贴面干燥、干净。
警示标语:
参考附件2或根据设施不同情况自定。
(1)标志牌制作标准,见图A1-1。
(2)电力设施保护标志牌推荐参数见表 A1-1。
表 A1-1 标识牌推荐参数 单位:mm (3)电力设施保护标志牌图例,见图 A1-2。
湖南省电力设施保护标志
警示标语
A 1 A
C
产权单位名称
联系电话:
B 1 B
图 A1-1 电力设施保护标志牌制作
标准
湖南省电力设施保护标志
高压危险 禁止攀登
湖南省电力公司
图 A1-2 电力设施保护标志牌图例
参数 A B A 1 B 1 C 数值
300
400
280
380
100
2、发电厂、水电站大坝保护区域内的禁区标志牌。
标志牌材质:采用专用粘贴式聚酯材料或铝制牌。
标志牌制作标准:高度600mm,宽度800mm,底色为黄色,字体为黑体加粗,边框及字体颜色均为黑色,字体大小可根据版面内容自定,线宽10mm,内框线与边缘距离30mm。
标志牌安装位置:
A、库区上游,距大坝300m处左右岸;
B、电厂安装在距离厂门外侧,离地面1.5米上方;
C、其他需要安装的位置。
标志牌粘贴要求:
①横向贴于设备表面;
②保证粘贴平整规范、无气泡、无褶皱;
③确保粘贴面干燥、干净。
警示标语:
参考附件2或根据设施不同情况自定。
(1)标志牌制作标准,见图A2-1
表 A2-2 标识牌推荐参数
单位:mm
(3)大坝禁区标志牌图例,见图 A2-3。
C
湖南省电力设施保护标志
警示标语
A 1 A
产权单位名称
联系电话:
B 1 B
图 A2-1 发电厂禁区标志牌制作标准
(2)发电厂禁区标志牌推荐参数见表 A2-2。
湖南省电力设施保护标志
大坝禁区
禁止靠近
湖南省电力公司柘溪水电厂
联系电话:
图 A2-3 发电厂禁区标志牌图例
参数 A B A 1 B 1 C 数值
600
800
540
740
200
二、电力设施安全通行标志牌
标志牌材质:采用专用粘贴式聚酯材料或铝制牌。
标志牌制作标准:高度800mm,宽度1000mm,底色为黄色,字体为蓝体加粗,边框及字体颜色均为黑色,字体大小可根据版面内容自定,线宽10mm,内框线与边缘距离30mm。
标志牌安装位置:
①高压线横穿公路的两侧,离地面3米上方;
②其他需要安装的位置。
标志牌粘贴要求:
①横向贴于设备表面;
②保证粘贴平整规范、无气泡、无褶皱;
③确保粘贴面干燥、干净。
警示标语:
参考附件2或根据设施不同情况自定。
(1)标志牌制作标准,见图A3-1。
表 A3-2 标识牌推荐参数
单位:mm
(3)电力设施安全通行标志牌图例,见图 A3-3。
C
湖南省电力设施保护标志
警示标语
A 1 A
产权单位名称
联系电话:
B 1 B
图 A3-1 安全通道标志牌制作标准
(2)电力设施安全通行标志牌推荐参数见表 A3-2。
湖南省电力设施保护标志
安全通道高度:9 米
湖南省电力公司
图 A3-3 安全通道标志牌图例
参数 A B A 1 B 1 C 数值
800
1000
740
940
270
附件2:
电力设施保护警示、禁令标语
一、电力设施安全通行标志内容:
35~110千伏线路下安全通行高度最小距离:4米
220千伏线路下安全通行高度最小距离:4.5米
500千伏线路下安全通行高度最小距离:7.0米
二、警示标语:
电厂重地,禁止入内;
未经许可,禁止入内;
高压危险,禁止攀登;
高压线下,禁止钓鱼;
高压线下,禁止取土;
高压线下,禁止爆破;
高压线下,禁止堆物;
高压线下,禁止打鸟;
高压线下,禁放风筝;
线路杆塔,禁栓牲畜;
高压线下,禁止开矿;
高压线下,禁止建筑;
高压线下,禁止施工、吊装物品;
高压线下,禁止栽种高杆植物;高压线下,禁止烧窑、烧荒;禁止向高压线抛物。
附件3:
相关电力企业名单
1、湖南省电力公司
2、中国大唐集团湖南分公司
3、五凌电力有限公司
4、国电益阳发电有限责任公司
5、华能湖南岳阳发电有限责任公司
6、中国华电集团湖南分公司
7、华润电力(涟源)有限公司
8、湖南华润电力鲤鱼江有限公司
9、华润电力湖南有限公司
10、湖南水利电力有限责任公司
11、湖南澧水流域水利水电开发有限责任公司
12、湖南永兴县综合利用电厂有限公司
13、张家界市桑梓综合利用发电厂有限责任公司
14、湖南湘投控股集团有限公司
15、湖南湘能股份有限公司
16、双牌水电站
17、湖南省水利水电开发集团有限公司。
