管道防腐层修复及缺陷修复(补强)工程—施工方案背景介绍在工业生产过程中,管道是不可或缺的重要设备,其正常运行对生产效率和安全性至关重要。
然而,管道在长期使用过程中可能会出现腐蚀、损坏等问题,为了保障管道的长期稳定运行,必须进行防腐层修复及缺陷修复(补强)工程。
施工准备工作在进行管道防腐层修复及缺陷修复(补强)工程前,需要进行充分的施工准备工作。
首先需要对管道进行全面的检测和评估,了解管道的具体情况和存在的问题。
然后根据检测结果制定施工方案,确定施工所需的材料、设备和人员,并制定详细的施工计划。
施工步骤1.清理管道表面:首先需要清理管道表面的油污、锈蚀等杂物,确保管道表面清洁。
2.防腐层修复:根据管道的具体情况选择合适的防腐材料,对管道进行修复,确保防腐层完整。
3.缺陷修复:对管道中的损坏部位进行修复,包括漏水、裂缝等问题,确保管道的完整性。
4.补强工程:对管道进行补强处理,增强管道的承载能力和耐用性。
5.质量检验:在施工完成后进行质量检验,确保管道修复工程符合相关标准和要求。
施工注意事项1.施工过程中要严格遵守安全操作规程,保障施工人员的安全。
2.施工时要注意管道周围环境的保护,避免对周围设备和设施造成影响。
3.施工过程中要保持施工现场整洁,及时清理施工垃圾和杂物。
4.施工完毕后要做好施工记录和归档工作,方便日后管道维护和管理。
结束语管道防腐层修复及缺陷修复(补强)工程是保障管道安全运行的重要工作,只有做好施工准备工作、严格按照施工步骤进行施工并注意施工细节,才能确保管道的长期稳定运行。
希望通过本文的介绍,能对管道修复工程的实施有所帮助。
以上就是管道防腐层修复及缺陷修复(补强)工程的施工方案,希望对您有所启发。
管道复合材料补强施工方案1. 引言管道作为重要的输送工具,在运行过程中可能会出现磨损、腐蚀、老化等问题,甚至存在一些结构弱点。
为了提高管道的承载能力和延长使用寿命,采用管道复合材料补强施工方案是一种经济、可行的解决方法。
2. 复合材料补强的原理复合材料是由纤维增强体和树脂基体组成的材料,具有高强度、高刚度和轻质的特点。
在管道补强中,选择合适的复合材料进行施工可以增加管道的抗弯、抗剪和承载能力,从而提高管道的安全性和稳定性。
3. 补强施工方案3.1 复合材料选择根据管道的实际情况和需求,选择合适的复合材料进行补强。
常见的复合材料包括碳纤维、玻璃纤维和ARAMID纤维等。
每种材料都有其特点和适用范围,应根据具体情况进行选择。
3.2 补强方式复合材料补强管道的方式主要有外包覆和内包覆两种。
外包覆是将复合材料包裹在管道表面,通过增加管道的强度来提高承载能力。
内包覆是将复合材料填充到管道内部,形成一个新的加强层,从而改善管道的强度和稳定性。
3.3 补强施工步骤1.清洁管道表面:首先清洁管道表面,确保表面无油污、灰尘或其他杂物。
2.粗糙化处理:使用砂轮或砂纸对管道表面进行粗糙化处理,增加复合材料与管道表面的附着力。
3.准备复合材料:按照厂家提供的说明书,正确配制复合材料,保证复合材料的质量和性能。
4.施工补强:根据补强方式选择合适的施工方法,将复合材料涂覆在管道表面或填充到管道内部。
5.压实处理:使用专用的压实工具或设备将复合材料与管道表面牢固结合,提高补强效果。
6.治理时间:根据复合材料的性能要求,等待一定时间让复合材料固化和硬化。
3.4 施工注意事项•施工现场要保持清洁,避免杂物或灰尘污染复合材料。
•施工人员应注意个人防护,避免复合材料接触皮肤和眼睛。
•按照复合材料的要求进行配比和施工,确保施工质量。
•需要对复合材料进行定期检查和维护,修复可能出现的损坏。
4. 补强效果评估与检测补强施工完成后,应进行补强效果评估与检测。
管道防腐层修复及缺陷修复(补强)工程—施工方案一、工程概况本工程涉及管道防腐层的修复以及管道缺陷的修复(补强)工作。
管道防腐层修复是为了恢复管道的防腐蚀性能,延长管道的使用寿命;管道缺陷修复是为了修复管道表面及内部的缺陷,确保管道的正常运行。
二、施工准备工作1. 施工前检查在施工前,应对管道进行全面检查,确定管道的具体情况,包括管道的材质、直径、长度、表面损坏情况、内部腐蚀情况等。
根据检查结果确定修复和补强方案。
2. 工艺方案设计根据管道的具体情况,设计出针对性的修复和补强工艺方案,包括材料选择、施工方法、工期计划等。
3. 施工人员培训确保施工人员具有相关的操作技能和安全意识,进行施工前的培训,确保施工过程安全可靠。
三、管道防腐层修复施工方案1. 表面处理清除管道表面的污垢、锈迹等杂质,保证表面光滑干净。
2. 防腐层修复材料选择选择具有良好防腐蚀性能的防腐层修复材料,确保修复效果。
3. 施工工艺采用刷涂、喷涂、涂覆等方式,对管道表面进行防腐层修复,保证修复层均匀密实。
四、管道缺陷修复(补强)施工方案1. 缺陷检修根据管道检查结果确定缺陷位置及缺陷类型,制定修复方案。
2. 修复材料选择根据缺陷类型选择适合的修复材料,包括涂料、补丁、套管等。
3. 施工工艺根据具体情况采用包裹法、补丁法等方式对管道缺陷进行修复,保证修复后的管道表面光滑、无漏洞。
五、施工安全与质量控制1. 安全措施施工过程严格遵守安全操作规程,保证施工人员安全。
2. 质量控制安排专人负责施工现场质量检查,确保施工质量达到要求。
六、总结通过管道防腐层修复及缺陷修复(补强)工程的施工方案设计和实施,可有效恢复管道的正常运行状态,延长管道的使用寿命,保障工程的安全运行。

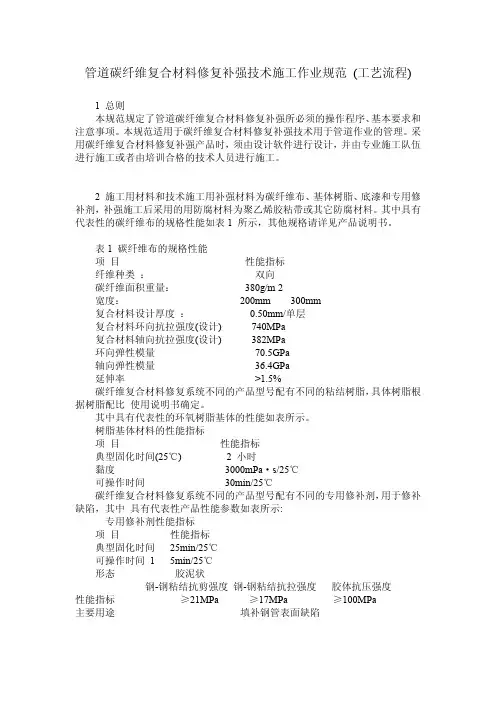

管道碳纤维复合材料修复补强技术施工作业规范(工艺流程) 1总则本规范规定了管道碳纤维复合材料修复补强所必须的操作程序、基本要求和注意事项。
本规范适用于碳纤维复合材料修复补强技术用于管道作业的管理。
采用碳纤维复合材料修复补强产品时,须由设计软件进行设计,并由专业施工队伍进行施工或者由培训合格的技术人员进行施工。
2施工用材料和技术施工用补强材料为碳纤维布、基体树脂、底漆和专用修补剂,补强施工后采用的用防腐材料为聚乙烯胶粘带或其它防腐材料。
其中具有代表性的碳纤维布的规格性能如表1所示,其他规格请详见产品说明书。
表1碳纤维布的规格性能项目性能指标纤维种类:双向碳纤维面积重量:380g/m2宽度:200mm300mm复合材料设计厚度:0.50mm/单层复合材料环向抗拉强度(设计)740MPa复合材料轴向抗拉强度(设计)382MPa环向弹性模量70.5GPa轴向弹性模量36.4GPa延伸率>1.5%碳纤维复合材料修复系统不同的产品型号配有不同的粘结树脂,具体树脂根据树脂配比使用说明书确定。
其中具有代表性的环氧树脂基体的性能如表所示。
树脂基体材料的性能指标项目性能指标典型固化时间(25℃)2小时黏度3000mPa·s/25℃可操作时间30min/25℃碳纤维复合材料修复系统不同的产品型号配有不同的专用修补剂,用于修补缺陷,其中具有代表性产品性能参数如表所示:专用修补剂性能指标项目性能指标典型固化时间25min/25℃可操作时间15min/25℃形态胶泥状钢-钢粘结抗剪强度钢-钢粘结抗拉强度胶体抗压强度性能指标≥21MPa≥17MPa≥100MPa主要用途填补钢管表面缺陷3原始信息与补强方案3.1调查管道原始资料进行管道修复之前,须对管道原始资料进行调查,如表所示,应根据管道情况调查核实如下数据:所需确认的管道原始资料项目数据管道材质管径/名义壁厚/实际壁厚/使用年限/输送介质/运行压力/运行温度/介质流速/以前维修的状况/3.2制定补强方案3.2.1核实缺陷点信息在甲方对需要补强点进行定点、挖坑和缺陷尺寸测试的基础上,核实缺陷的大小和类型,包括缺陷的长度、宽度和深度。

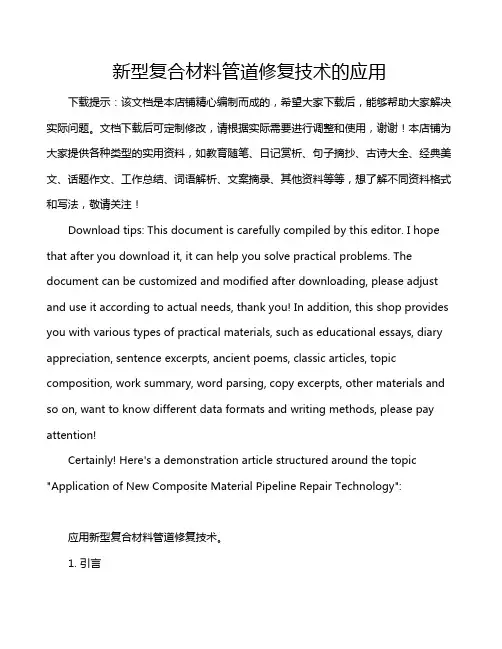

新型复合材料管道修复技术的应用下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Certainly! Here's a demonstration article structured around the topic "Application of New Composite Material Pipeline Repair Technology":应用新型复合材料管道修复技术。

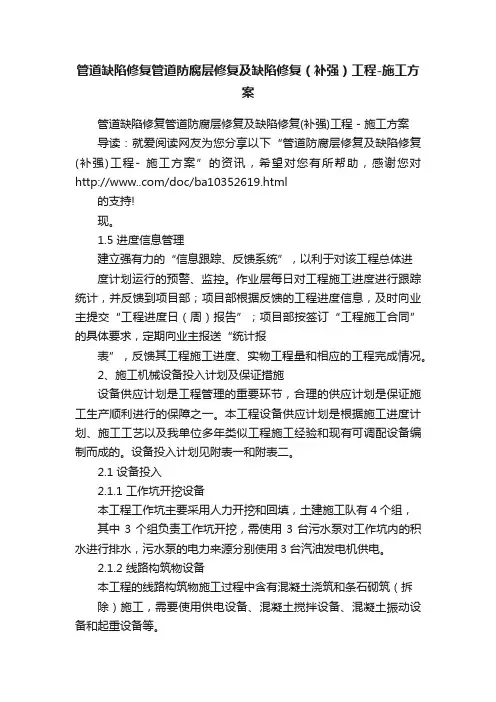

管道缺陷修复管道防腐层修复及缺陷修复(补强)工程-施工方案管道缺陷修复管道防腐层修复及缺陷修复(补强)工程 - 施工方案导读:就爱阅读网友为您分享以下“管道防腐层修复及缺陷修复(补强)工程- 施工方案”的资讯,希望对您有所帮助,感谢您对/doc/ba10352619.html的支持!现。
1.5 进度信息管理建立强有力的“信息跟踪、反馈系统”,以利于对该工程总体进度计划运行的预警、监控。
作业层每日对工程施工进度进行跟踪统计,并反馈到项目部;项目部根据反馈的工程进度信息,及时向业主提交“工程进度日(周)报告”;项目部按签订“工程施工合同”的具体要求,定期向业主报送“统计报表”,反馈其工程施工进度、实物工程量和相应的工程完成情况。
2、施工机械设备投入计划及保证措施设备供应计划是工程管理的重要环节,合理的供应计划是保证施工生产顺利进行的保障之一。
本工程设备供应计划是根据施工进度计划、施工工艺以及我单位多年类似工程施工经验和现有可调配设备编制而成的。
设备投入计划见附表一和附表二。
2.1 设备投入2.1.1 工作坑开挖设备本工程工作坑主要采用人力开挖和回填,土建施工队有4个组,其中3个组负责工作坑开挖,需使用3台污水泵对工作坑内的积水进行排水,污水泵的电力来源分别使用3台汽油发电机供电。
2.1.2 线路构筑物设备本工程的线路构筑物施工过程中含有混凝土浇筑和条石砌筑(拆除)施工,需要使用供电设备、混凝土搅拌设备、混凝土振动设备和起重设备等。
(1)柴油发电机本工程由于在野外流动施工,但最多在两处同时施工,需要使用拖车式柴油发电机组2台。
(2)混凝土搅拌机本工程最多在两处同时施工,且是流动作业,需使用2台牵引式混凝土搅拌机来满足施工要求。
(3)插入式振动棒、平板振动器本工程配备2台插入式振动棒才可满足施工要求,同时配备2台备用,共投入4台振动棒。
平板振动器主要用于垫层混凝土施工,因此混凝土浇筑量不大,配备2台平板振动器可满足施工要求。
管道补强修复技术方案
化工原料(易燃易爆)输送管道局部补强修复
设备问题:码头化工原料输送管道局部受到严重腐蚀,特别是焊缝部位,有的部位已产生轻微渗漏,原料易燃易爆不可动火,如泄漏后果极为严重。
解决方案:现场不动火补强修复,应用高聚金属材料对管壁腐蚀部位、减薄部位配用加强带进行修补补强,修复材料的选择,其材料性能及修复工艺是补强修复成功与否的关键。
应用材料:3M Scotchkote (英国索泰thortex)金属冷焊材料EG503、加强带。
修复效果:补强修复部位永久有效。
注:英国索泰thortex为美国3M公司旗下品牌之一,产品由英国伊伍德公司(E.Wood Limited)生产,厦门成硕工业设备有限公司代理,原装进口并提供产品应用技术咨询及施工服务。
厦门成硕高分子修复技术为您提供解决方案。
修复现场照片:。

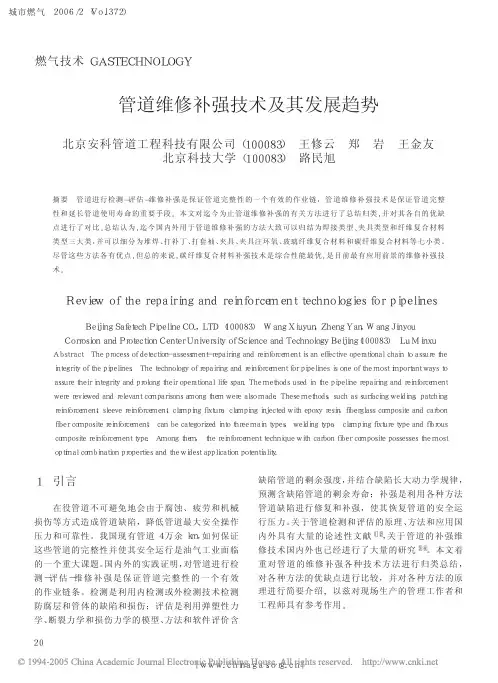

管道维修补强技术及其发展趋势北京安科管道工程科技有限公司(100083)王修云郑岩王金友北京科技大学(100083)路民旭1引言在役管道不可避免地会由于腐蚀、疲劳和机械损伤等方式造成管道缺陷,降低管道最大安全操作压力和可靠性。
我国现有管道4万余km,如何保证这些管道的完整性并使其安全运行是油气工业面临的一个重大课题。
国内外的实践证明,对管道进行检测-评估-维修补强是保证管道完整性的一个有效的作业链条。
检测是利用内检测或外检测技术检测防腐层和管体的缺陷和损伤;评估是利用弹塑性力学、断裂力学和损伤力学的模型、方法和软件评价含缺陷管道的剩余强度,并结合缺陷长大动力学规律,预测含缺陷管道的剩余寿命;补强是利用各种方法管道缺陷进行修复和补强,使其恢复管道的安全运行压力。
关于管道检测和评估的原理、方法和应用国内外具有大量的论述性文献[1][2],关于管道的补强维修技术国内外也已经进行了大量的研究[3][4]。
本文着重对管道的维修补强各种技术方法进行归类总结,对各种方法的优缺点进行比较,并对各种方法的原理进行简要介绍,以兹对现场生产的管理工作者和工程师具有参考作用。
摘要管道进行检测-评估-维修补强是保证管道完整性的一个有效的作业链,管道维修补强技术是保证管道完整性和延长管道使用寿命的重要手段。
本文对迄今为止管道维修补强的有关方法进行了总结归类,并对其各自的优缺点进行了对比。
总结认为,迄今国内外用于管道维修补强的方法大致可以归结为焊接类型、夹具类型和纤维复合材料类型三大类,并可以细分为堆焊、打补丁、打套袖、夹具、夹具注环氧、玻璃纤维复合材料和碳纤维复合材料等七小类。
尽管这些方法各有优点,但总的来说,碳纤维复合材料补强技术是综合性能最优,是目前最有应用前景的维修补强技术。
ReviewoftherepairingandreinforcementtechnologiesforpipelinesBeijingSafetechPipelineCO.,LTD(100083)WangXiuyun,ZhengYan,WangJinyouCorrosionandProtectionCenterUniversityofScienceandTechnologyBeijing(100083)LuMinxuAbstractTheprocessofdetection-assessment-repairingandreinforcementisaneffectiveoperationalchaintoassuretheintegrityofthepipelines.Thetechnologyofrepairingandreinforcementforpipelinesisoneofthemostimportantwaystoassuretheirintegrityandprolongtheiroperationallifespan.Themethodsusedinthepipelinerepairingandreinforcementwerereviewedandrelevantcomparisonsamongthemwerealsomade.Thesemethods,suchassurfacingwelding,patchingreinforcement,sleevereinforcement,clampingfixture,clampinginjectedwithepoxyresin,fiberglasscompositeandcarbonfibercompositereinforcement,canbecategorizedintothreemaintypes,weldingtype,clampingfixturetypeandfibrouscompositereinforcementtype.Amongthem,thereinforcementtechniquewithcarbonfibercompositepossessesthemostoptimalcombinationpropertiesandthewidestapplicationpotentiality.燃气技术GASTECHNOLOGY2管道维修补强技术的分类管道的维修补强技术是保证管道完整性和延长管道使用寿命的重要手段。
浅析国外管道维修补强技术我国现有铺设管道近5万km,在使用管道不可避免的会因为腐蚀、疲劳和机械损伤等形式造成管道缺陷,降低管道最大安全操作压力和可靠性。
如何保证这些管道的完整性并使其安全运行,是油、气、化等工业面临的一个重大课题。
国内外的大量实践应用证明,对管道进行检测-评估-维修补强是保证管道完整性的一个有效的作业链条。
检测是利用内检测或外检测技术检测防腐层和管体的缺陷和损伤;评估是利用弹塑性力学、断裂力学和损伤力学的模型、方法和软件评价含缺陷管道的剩余强度,并结合缺陷长大动力学规律,预测含缺陷管道的剩余寿命;补强是利用各种方法针对管道缺陷进行修复和补强,使其恢复管道的安全运行压力。
迄今国内外用于管道维修补强的方法大致可以归结为焊接类型、夹具类型和纤维复合材料类型三大类,尽管这些方法各有优点,但总的来说,纤维复合材料补强技术是综合性能最优,是目前最有应用前景的维修补强技术。
一、管道检测技术1、管道内检测技术是一种微型移动机器人,可以在水平和垂直管道中进行作业。
该机器人专门用于专业检测,带有旋转的高清摄像机。
能够完全耐受工业环境,其性能不受油、灰尘和水的影响。
易于控制,无需专门培训即可操作。
整个系统是防水耐冲击的。
2、管道外检测技术渗漏检漏仪紧凑和轻质主处理器单元重量小于7lb,轻质,可以每天随身携带。
设计坚固,以及具有防风雨的性能主处理器单元和信号传送器可以在暴风雨环境中、零度以下温度以及阳光直射下进行操作数小时。
高灵敏度传感器的标准新型的传感器是非常灵敏的、尺寸较小,并且可以完全支持浸没式。
非内置可充电性电池标准电池或可充电的D电池,可以维持整天的工作设置简单,运行方便从目录菜单中简单的选择管道材质、直径和长度,其自动化功能可操作剩余的部分。
二、管道评估技术采用修改版和有效面积等规定对缺陷处进行评定·计算和展示评估图形与压力·对比实地测量与在线测量的数据·创建文件保存记录·创建实际显示值的相应电子数据·河底轮廓鉴定·3秒扫描周期——数据即时可用整合涡流阵列包含一个柔性垫层,上面带有二维阵列传感器。
管道补强技术“管道补强”是通过某种手段对管道进行修复,以起到增加管道强度、恢复管道安全运行的目的。
管道的维修补强技术是保证管道完整性和延长管道使用寿命的重要手段。
为此国内外对于管道维修补强技术研究和开发非常重视。
迄今国内外用于管道维修补强的方法大致可以归结为三大类型和七小类型:(1)焊接类型:a.堆焊;b.打补丁;c.打套袖(2)夹具类型:d.夹具;e.夹具注环氧(3)纤维复合材料类型:f.玻璃纤维复合材料修复;g.碳纤维复合材料修复目前的玻璃纤维复合材料补强技术由于玻璃纤维的强度低,多制成一定厚度的半成品,在施工现场进行干法缠绕施工。
玻璃纤维复合材料补强技术:预成型法Clock Spring修复预成型法(Full cure)是美国的Clock Spring公司最先开发并工程化的,在管道外腐蚀缺陷修复作业中已成功应用了逾20年。
预成型法采用不饱和聚酯和玻璃纤维在工厂中预先根据含缺陷管道的管径制备复合套筒,然后在修补现场通过强力胶将复合套筒粘结于管道表面,从而起到恢复管道强度的目的。
图1为Clock Spring修复管道现场照片。
图1 Clock Spring修复管道缺陷这种技术的优点有:修复过程无需降压、无需动火、修复时间短;复合材料工厂预制成型,无需现场配胶,产品质量稳定,修复效果好;主要技术缺点有:1、复合套筒自身刚度较大,不易变形,只能修复直管,不能用于修复异型件(弯头、三通等);2、一般选用纤维模量和强度较低的玻璃纤维,对管体强度的恢复效率有限;3、复合套筒在加工中经过挤压、烘干、热处理及固化等一系列生产过程,其成本较高。
复合材料修复技术具有“不动火&不停输”的优点,在过去的,10 年内逐步兴起, 在管道缺陷修复中得到越来越多的应用。
通过对管道进行复合材料修复补强,可以起到如下三种主要作用(根据 ASME 做出的定义):(一) 降低缺陷处的应力 (二) 降低缺陷处的应变 (三) 恢复管道的承压能力管道复合材料补强示意图 (说明:碳纤维复合材料厚度很小,平均厚度约为0.5mm~0.8mm/层)复合材料修复技术利用树脂基纤维增强复合材料在管道外形成复合材料修补层,分担管道承受的载荷,降低管壁的应力并且限制管道缺陷处的应力集中,从而达到对管道补强的目的,恢复管道的正常承压能力。
管道维修补强技术及其发展趋势摘要:管道进行检测-评估-维修补强是保证管道完整性的一个有效的作业链,管道维修补强技术是保证管道完整性和延长管道使用寿命的重要手段。
本文对迄今为止管道维修补强的有关方法进行了总结归类,并对其各自的优缺点进行了对比。
总结认为,迄今国内外用于管道维修补强的方法大致可以归结为焊接类型、夹具类型和纤维复合材料类型三大类,并可以细分为堆焊、打补丁、打套袖、夹具、夹具注环氧、玻璃纤维复合材料和碳纤维复合材料等七小类。
尽管这些方法各有优点,但总的来说,碳纤维复合材料补强技术是综合性能最优,是目前最有应用前景的维修补强技术。
1 引言在役管道不可避免地会由于腐蚀、疲劳和机械损伤等方式造成管道缺陷,降低管道最大安全操作压力和可靠性。
我国现有管道4万余km,如何保证这些管道的完整性并使其安全运行是油气工业面临的一个重大课题。
国内外的实践证明,对管道进行检测-评估-维修补强是保证管道完整性的一个有效的作业链条。
检测是利用内检测或外检测技术检测防腐层和管体的缺陷和损伤;评估是利用弹塑性力学、断裂力学和损伤力学的模型、方法和软件评价含缺陷管道的剩余强度,并结合缺陷长大动力学规律,预测含缺陷管道的剩余寿命;补强是利用各种方法管道缺陷进行修复和补强,使其恢复管道的安全运行压力。
关于管道检测和评估的原理、方法和应用国内外具有大量的论述性文献[1][2],关于管道的补强维修技术国内外也已经进行了大量的研究[3][4]。
本文着重对管道的维修补强各种技术方法进行归类总结,对各种方法的优缺点进行比较,并对各种方法的原理进行简要介绍,以兹对现场生产的管理工作者和工程师具有参考作用。
2 管道维修补强技术的分类管道的维修补强技术是保证管道完整性和延长管道使用寿命的重要手段。
为此国内外对于管道维修补强技术研究和开发非常重视。
迄今国内外用于管道维修补强的方法大致可以归结为三大类型和七小类型:(1) 焊接类型:(a)堆焊;(b)打补丁;(c)打套袖;(2) 夹具类型:(d)夹具;(e)夹具注环氧;(3) 纤维复合材料类型:(f)玻璃纤维复合材料修复;(g)碳纤维复合材料修复。
油气输送管道补强修复新技术摘要:随着管道修复技术的不断发展,国内管道修复市场正日趋成熟。
对老管线的缺陷补强修复与内部防腐取得成功,并产生了很大的经济效益与社会效益。
应积极借鉴国外先进技术,加速发展国内的技术应用,做好管道修复技术标准的制定、发布实施等配套工作,以推动管线修复技术的进一步推广应用和研究。
关键词:油气输送管道;补强修复;新技术;油气输送管道在服役过程中往往因腐蚀、机械损伤等原因而产生许多缺陷,这些缺陷的存在及其发展将会降低管道运行的安全性。
为此,在管线运行压力超过其指定最小屈服强度的40%时,必须对管道缺陷及各类损伤采用合适的方法进行修复。
1金属焊接修复技术金属焊接修复技术是指对油气输送管出现穿孔泄漏及其他含缺陷部位采用堆焊、补疤、作套袖或区段割除重新焊管等方法,使管道恢复正常承压能力而得以安全运行的补强修复技术。
传统的管道修补方法主要是指这类方法。
如,埋地管道因腐蚀会引起坑、槽等体积型缺陷,通过对缺陷部位的简单清理和打磨,采用与管道材质和规格相同或相近的片状或半环状管材焊接在缺陷部位并将其覆盖,之后进行一些简单热处理和表面防腐处理,从而使管道承压强度得到恢复。
金属焊接修复技术已经有多年成功使用的历史,因此较为成熟,是目前普遍采用的管道缺陷补强修复方法。
但由于这种方法主要采用现场焊接,因而会带来一系列问题,如,焊接造成修补的管段韧脆性转变温度降低,影响管道运行的安全性;修补费用高;焊接过程中易产生氢脆、残余应力等问题;对焊接操作人员要求高,焊接后需进行必要的现场探伤;输送管道在修补期间有时需要停止运行,管内油气需要排空,尤其是对原油输送管线,当停输时间过长时还可能引起凝管事故,造成巨大经济损失;当管线低点腐蚀和泄漏时焊接修复操作十分困难。
如,用区段割除焊接,每10m的大修费在数万元以上,且需要具有一定技术水平的操作人员和焊接后的现场探伤,并承受因焊接使材料性能发生改变而增加管线事故率的风险。
关于输气管道损伤补强修复的方案一、方案选择我单位在施工过程中施工机械不慎将中燃管道A214桩+200m处挖伤,造成406×7.1mm防腐层破损及两处深约1.6mm的母材损伤,对中燃管线的正常安全运行造成巨大威胁。
秉着安全、可靠的原则,尽量减小本次事故的影响范围和经济损失,经我单位生产、技术等部门研究论证,提出使用ClockSpring复合补强修复套件修复管道损伤的方案,如下图。
该方案与传统补焊、换管等方法相比具有以下优势:1.不停输,对生产基本上没有影响;2.不动火,不动电,安全可靠;3.基本上不需要任何设备,现场施工简单(整个安装作业小于2小时);4.抗腐蚀性强;5.适用于各种作业环境;6.不影响阴极保护系统;7.修复层寿命大于50年;8.可用于石油天然气、水管、各种化工管道;9.与传统方法相比,节约成本40%-50%;二、ClockSpring补强修复套件原理图1 ClockSpring补强套件①-单向玻璃纤维和多种树脂成分构成的复合套筒;②-强力胶;③-具有极高抗压强度的填料ClockSpring管道补强套件可用于腐蚀或损伤程度小于80%的管道补强。
修复后的管道,其承压能力将会100%地恢复到新建管线的水平。
ClockSpring管道补强套件由单向玻璃纤维和多种树脂成分构成的复合套筒、强力胶和具有极高抗压强度的填料三部分组成,如图1所示。
复合套件由Clock Spring公司在工厂根据不用的管径和压力预成型。
单层Clock Spring 复合套筒的正常厚度约为1.65mm,其中以重量计算,玻纤成分约占65%-75%(以体积计算,玻纤成分约占45%-55%)。
一般情况下,Clock Spring复合修复层在径向上弹性模量为34×103Mpa,在轴向上弹性模量为9.5×103Mpa。
拉伸强度一般为516Mpa-688Mpa,在径向上热膨胀系数为6×10-6inch/inch/°F,在轴向上为3.2×10-5inch/inch/°F。
管道防腐修复补强施工方案1. 引言在工业生产过程中,管道承担着输送液体、气体等物质的重要任务。
然而,长期使用和外界环境的影响往往会导致管道表面的腐蚀和损坏,从而降低了管道的使用寿命和安全性。
因此,管道防腐修复补强施工方案成为了维护管道运行正常运行的关键一环。
本文将介绍一种针对管道防腐修复补强的施工方案。
2. 施工准备在进行管道防腐修复补强施工之前,需要进行充分的准备工作,包括以下几个方面:2.1 评估现有管道情况首先,需要对现有管道进行全面的评估,包括管道材料、管道腐蚀程度、损坏情况等。
通过评估工作,可以确定管道防腐修复补强的具体需求和方案。
2.2 选择合适的修复材料根据管道的材料和现有情况,选择合适的修复材料。
常见的修复材料包括环氧树脂、玻璃钢、不锈钢套管等。
2.3 准备施工设备和工具根据具体的施工方案,准备所需的施工设备和工具,包括各种刷子、刮刀、喷枪、滚筒等。
3. 施工步骤3.1 清洁管道表面首先,使用刮刀、刷子等工具清洁管道表面的杂质、尘土和锈迹。
确保管道表面干净,以便后续的修复施工。
3.2 修复管道腐蚀部位对于管道表面的腐蚀部位,可以使用环氧树脂等材料进行修复。
具体的修复方法包括:1.将环氧树脂涂料均匀涂刷在腐蚀部位上,形成一层保护膜。
2.使用刮刀等工具将环氧树脂涂料刮平,使其与管道表面平整结合。
3.等待环氧树脂涂料干燥固化,形成耐腐蚀的保护层。
3.3 加固管道结构对于管道的损坏部位,需要进行加固,以增强管道的结构强度。
常见的加固方法包括:1.使用不锈钢套管对管道进行包裹,以增加管道的强度。
2.玻璃钢加固是一种常见的方法,使用玻璃钢布和环氧树脂进行包裹,形成坚固的加固层。
3.4 防腐层施工在完成管道的修复和加固工作后,需要进行防腐层的施工,以保护管道不受腐蚀。
常见的防腐层材料包括环氧涂料、聚氨酯涂料等。
施工步骤如下:1.将防腐涂料涂刷在管道表面,形成一层防护膜。
2.使用刷子或滚筒等工具均匀涂刷防腐涂料,确保涂层厚度均匀一致。
