桥梁博士横向分布系数计算操作详解

桥梁博士横向分布系数计算教程（超详细、超正点）

Step1

双击桥梁博士快捷方式打开程序。

Step2

点击新建桥梁博士横向分布文件（红圈内标识）

Step3

1、当前文件描述输入相应的信息（随便输入）；

2、当前任务表示输入相应的信息（也随便输入）；

3、当前任务类型可选杠杆法、刚性横梁法、刚接板梁法（根据实际桥梁类型选用不能瞎来）这里以刚接板为例；

4、点击添加任务。

Step4

1、点击结构描述（S）按钮弹出对话框；

2、填入相应的数据，下面主要介绍一下参数对应梁体的部位：主梁宽度b（m）指单梁宽度（包含后浇带）；左板长度、左板惯矩、右板长度、右板惯矩分别对应主梁悬臂位置的长度和惯性矩（此处左右板长度及惯性矩为主梁预制的实际悬臂长度不含后浇带）；若上部结构为空心板梁等适合于铰接板法的，可勾选与下一根主梁铰接；接着输入主梁跨度（m）为计算跨径l；G/E为剪切模量与弹性模量比混凝土一般取为0.425或0.43（剪切模量G和弹性模量E、泊松比μ之间有关系：G=E/（2（1+μ）））；

Step5

点击活载信息（L）填入相应的信息（此处单纯为了求横向分布系数故数值和汽车型号可随意选择，一般汽车荷载选为汽超-20级，人群集度：可根据规范填写，挂车荷载由于可不用管），勾选自动计入汽车车道折减系数，点击桥面布置（L）进入下面重要的一步。

Step6

1、桥面描述中L1、L

2、L

3、L

4、R1、R2、R3、R4分别对应示意图中相应位置，若相应位置未设置则在其对话框中输入0（例某桥没有设置人行道则在人行道位置填入0）。

2、桥面中线距首梁距离为上部结构横断面左边梁边缘至桥面中心线的距离。

3、左汽车车道、右汽车车道：若桥梁设置中央分隔带则为左右车道的车道数；若桥梁不设置中央分隔带则只需在左汽车车道输入桥梁设计车道数即可，点击确认完成操作。

Step7

大功即将告成是不是有点小鸡冻，表着急，记得点击更改任务，然后点击确定。

Step8

点击显示结果，将拖动条拉到最后就可以得到你想要的结果了。

桥梁博士-关于横向力分布系数的讲解

桥博关于横向力分布系数讲解 一、进行桥梁的纵向计算时： a)汽车荷载 1对于整体箱梁、整体板梁等整体结构 其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。例如，对于一个跨度为2*30米的桥面4车道的整体箱梁验算时，其横向分布系数应为4x0.67（四车道的横向折减系数）x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）= 2.990。汽车的横向分布系数已经包含了汽车车道数的影响。 2多片梁取一片梁计算时 按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。 b)人群荷载 1对于整体箱梁、整体板梁等整体结构 人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1即可。因为在桥博中人群效应=人群集度x人行道宽度x人群横向分布调整系数。 城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。 2多片梁取一片梁计算时 人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。 c)满人荷载 1对于整体箱梁、整体板梁等整体结构 满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。与人群荷载不同，城市荷载不对满人的人群集度折减。 2多片梁取一片梁计算时 满人宽度填1，横向分布调整系数填求得的。 注： 1、由于最终效应： 人群效应=人群集度x人行道宽度x人群横向分布调整系数。 满人效应=人群集度x满人总宽度x满人横向分布调整系数。 所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。 2、新规范对满人、特载、特列没作要求。所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。 二、进行桥梁的横向计算时 a)车辆横向加载分三种：箱梁框架，横梁，盖梁。 ○1计算箱形框架截面，实际是计算桥面板的同时考虑框架的影响，汽车横向分布系数＝轴重/顺桥向分布宽度； ○2横梁，盖梁，汽车荷载横向分布调整系数可取纵向一列车的最大支反力(该值可由纵向计算时，使用阶段支撑反力汇总输出结果里面，汽车MaxQ对应下的最大值，除以纵向计算时汽车的横向分布调整系数来算得)，进行最不利加载。 b)对于人群（或满人）效应，在“横向加载有效区域”中已经填入了人行道分布区域，程序会据此进行影响线加载。人行道宽度填1。 横梁、盖梁计算时，这里的人群横向分布系数与汽车的相似，是指单位横向人行道宽度（1m）的支反力。在计算支反力时，这个系数已经考虑人群集度的大小，所以此时窗口中的“人群集度”应该填1。 c)横向加载最终效应 (假设汽车车道数输入为3)如果计入车道折减系数则折减系数=0.78(公路技术规范)，不计入则=1.0。汽车效应=三辆汽车加载的效应(每辆汽车的总重为1，每轮重1/2)x汽车横向分布系数x车道折减系数。 汽车冲击力=汽车效应x冲击系数。(此时用户应自己输入汽车冲击系数，因为横向加载不知道桥梁的实际纵向跨径，但冲击系数是根据纵向跨径计算的.

桥梁博士计算横向系数取值

横向分布系数的一些说明 一、进行桥梁的纵向计算时： a) 汽车荷载 1、对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 ×0.67（四车道的横向折减系数）×1.15（经计算而得的偏载系数）×0.97（大跨径的纵向折减系数）= 2.990。汽车的横向分布系数已经包含了汽车车道数的影响。 2、多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。 b) 人群荷载 1、对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填 1 即可。因为在桥博中人群效应= 人群集度×人行道宽度×人群横向分布调整系数。城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。 2、多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。 c) 满人荷载 1、对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。与人群荷载不同，城市荷载不对满人的人群集度

折减。 2、多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。注： 1、由于最终效应：人群效应=人群集度×人行道宽度×人群横向分布调整系数。满人效应=人群集度×满人总宽度×满人横向分布调整系数。所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。 2 、新规范对满人、特载、特列没作要求。所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。 二、进行桥梁的横向计算时 a) 车辆横向加载分三种：箱梁框架，横梁，盖梁。 1、计算箱形框架截面 实际是计算桥面板的同时考虑框架的影响，汽车横向分布系数＝轴重/顺桥向分布宽度； 2、横梁，盖梁 汽车荷载横向分布调整系数可取纵向一列车的最大支反力(该值可由纵向计算时，使用阶段支撑反力汇总输出结果里面，汽车MaxQ对应下的最大值，除以纵向计算时汽车的横向分布调整系数来算得)，进行最不利加载。 b)对于人群（或满人）效应 在“横向加载有效区域”中已经填入了人行道分布区域，程序会据此进行影响线加载。人行道宽度填1。横梁、盖梁计算时，这里的人群横向分布系数与汽车的相似，是指单位横向人行道宽度（1m）的支反力。在计算支反力时，这个系数已经考虑人群集度的大小,所以此时窗口中的“人群集度”应该填1。

活载横向分布和偏载系数

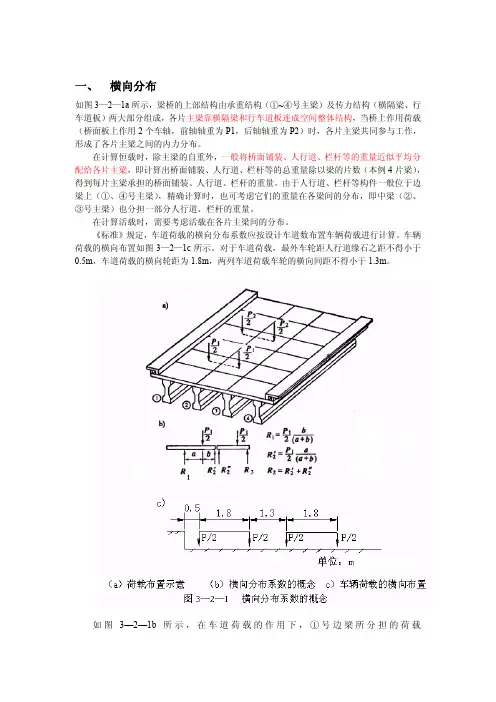

一、横向分布 如图3—2—1a所示，梁桥的上部结构由承重结构（①~④号主梁）及传力结构（横隔梁、行车道板）两大部分组成，各片主梁靠横隔梁和行车道板连成空间整体结构，当桥上作用荷载（桥面板上作用2个车轴，前轴轴重为P1，后轴轴重为P2）时，各片主梁共同参与工作，形成了各片主梁之间的内力分布。 在计算恒载时，除主梁的自重外，一般将桥面铺装、人行道、栏杆等的重量近似平均分配给各片主梁，即计算出桥面铺装、人行道、栏杆等的总重量除以梁的片数（本例4片梁），得到每片主梁承担的桥面铺装、人行道、栏杆的重量。由于人行道、栏杆等构件一般位于边梁上（①、④号主梁），精确计算时，也可考虑它们的重量在各梁间的分布，即中梁（②、③号主梁）也分担一部分人行道、栏杆的重量。 在计算活载时，需要考虑活载在各片主梁间的分布。 《标准》规定，车道荷载的横向分布系数应按设计车道数布置车辆荷载进行计算。车辆荷载的横向布置如图3—2—1c所示。对于车道荷载，最外车轮距人行道缘石之距不得小于0.5m，车道荷载的横向轮距为1.8m，两列车道荷载车轮的横向间距不得小于1.3m。 如图3—2—1b所示，在车道荷载的作用下，①号边梁所分担的荷载
