水泵变频运行的特性曲线（一）
1 引言
水泵冷油泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。
2 水泵罗茨真空泵变频运行分析的误区
2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律
流量比例定律Q1/Q2=n1/n2
扬程比例定律H1/H2=(n1/n2)2
轴功率比例定律P1/P2=(n1/n2)3
并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。
以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题:
(1) 为什么水泵变频运行时频率在30~35Hz以上时才出水？
(2) 为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高？
2.2 绘制水泵的性能特性曲线和管道阻力曲线
很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。
图1 水泵的特性曲线
图1中，水泵液下排污泵在工频运行的特性曲线为F1，额定工作点为A，额定流量Q A，额定扬程H A，管网理想阻力曲线R1=K1Q与流量Q成正比。采用节流调节时的实际管网阻力曲线R2，工作点为B，流量Q B，扬程H B。采用变频调速且没有节流的特性曲线F2，理想工作点为C，流量Q C，扬程H C;这里Q B=Q C。
按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。实际水泵变频调速时，频率降到30~35H z以下时就不出水了，流量已经降到零。
2.3 变频泵与工频泵并联
变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？
3 以上分析的误区
(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。而比例定律是相似定律作为特例演变而来的。即两台完全相同的泵在相同的工况条件下，输送相同的流体，且泵的直径和输送流体的密度不变，仅仅转速不同时，水泵的流量、扬程和功率与转速之间的关系。
(2) 在风机单机运行时，风门挡板不变且温度和密度不变时，管网阻力只与风机的流量有关，阻力系数为常数。因此其运行工况与标准工况相同，可以应用比例定律。但在风机并联运行时，由于出口风压受其它风机的风压的影响，出口流量也与总流量不同，造成工况变化，因此比例定律已经不再适用了。
(3) 相似定律在引风机中，如果挡板不变但介质温度和密度发生了变化时，作为特例，其形式也发生了变化，与上述比例定律不同，必须进行温度或密度的修正。
(4) 在水泵方面，比例定律仅适用于水泵的出水口和进水口之间没有高度差，即没有净扬程的情况。比如在没有落差的同一水平面上远距离输水，水泵的输出扬程(压力)仅用来克服管道的阻力，在这种情况下，当转速降到零时，扬程(压力)也降到零，流量也正好降到零，这是理想的水泵运行工况。图1中工作点A和C就完全适合这种工况，可以使用比例定律。
(5) 但实际水泵运行工况不可能达到理想工况，水泵的出水口和进水口之间是有高度差的，有时还很大。在水泵并联运行时，水泵的出水口压力还要受到其它水泵运行压力的影响。并联运行的泵要想出水，水其扬程必须大于其他水泵当时的压力。水泵出口流量并不是总管网流量，总管网流量为所有运行的水泵的流量和。由于管网总流量增大和阻力增大，因此并联运行的水泵扬程更高，工况发生变化，因此比例定律在此也不再适用。
4 单台水泵变频运行的图解分析
(1) 单台水泵变频运行分析的关键，在于水泵进出口水位的高度差，也就是水泵的净扬程H0。水泵的扬程只有大于净扬程时才能出水。因此管网阻力曲线的起始点就是该净扬程的高度，见图2。
图2 单台水泵变频运行特性曲线
图2中，额定工作点仍然为A，理想管网阻力曲线R1与流量成正比。变频后的特性曲线F2，工作点B。流量为零时的净扬程H0，变频运行实际工作点H B与净扬程的差△H=H B-H0，为克服管网阻力达到所需流量Q B时的附加扬程。由于管网阻力曲线与图1不同，因此不满足相似定律。
(2) 图2中的工作点A为水泵额定工作点，满足水泵的额定扬程和额定流量。因此R1成为理想的管网阻力曲线。但是由于实际管网阻力曲线不可能为理想曲线，因此实际的最大工作点一定要偏离A点。如果实际最大工作点向A点右下方偏移，则由于流量增加较大，容易造成水泵过载。因此实际额定工作点应该向A点左上方偏移，见图3。
图3 实际工作点向A点偏移
(3) 图3中，在节流阀门全部打开，管网阻力曲线R2为实际管网阻力曲线。变频器在50Hz下运行时的实际最大工作点C，实际最大流量Q C(比水泵的额定流量Q A小)，最大流量时的扬程H C(比水泵实际额定扬程H A高)。实际工作点C的参数只能通过实际测试才能得出。当在变频器频率为F2时的特性曲线F2，实际工作点B。实际工作点与净扬程的差△H=H B-H0=K2Q B2，为克服实际管网阻力达到所需流量Q B时的附加扬程。工作点B的实际扬程H B=K2Q B2+H0。
5 相同性能曲线水泵工频并联运行时的图解分析
(1) 两台或两台以上的泵向同一压力管道输送流体时的运行方式称为并联运行。并联运行的目的是为了增加流体的流量，适用于流量变化较大，采用一台大型泵的运行经济性差的场合。同时水泵并联运行时可以有备用泵，来保证系统运行的安全可靠性。
(2) 水泵并联运行工况的工作点，由并联运行的总性能曲线和总的管道特性曲线的交点来确定。并联运行的总性能曲线，是根据并联运行时工作扬程相等，流量相加的原则，在同一坐标扬程下，将每台泵性能曲线上相应的横坐标流量相加绘制而成的，见图4。相加的原则，在同一坐标扬程下，将每台泵性能曲线上相应的横坐标流量相加绘制而成的，见图4。
水泵的性能曲线图分析： 泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。 水泵的性能曲线图上水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力升高时流量下降，你可以根据压力查到流量，也可从流量查到压力；还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力与流量，处于效率曲线最高附近；再有一个功率（轴功率）曲线，其一般随流量增加而增加。注意其轴功率不应超过电机功率。 1、曲线:Q-H,流量与扬程曲线趋势图，粗线是推荐工作范围。扬程--流量曲线 以离心式水泵为例，水泵性能曲线图包含有Q-H（流量-扬程）、Q-N（流量-功率）、Q-n（流量-效率）及Q-Hs（流量-允许吸上真空高度）。每一个流量Q都相应于一定的扬程H、轴功率N、效率n和允许吸上真空高度Hs 。扬程是随流量的增大而下降的。 Q-H（流量-扬程）是一条不规则的曲线。相应于效率最高值的（Qo，Ho）点的参数，即为水泵铭牌上所列的各数据。它将是该水泵最经济工作的一个点。在该点左右的一定范围内（一般不低于最高效率点的10%左右）都属于效率较高的区段，称为水泵的高效段。在选泵时，应使泵站设计所要求的流量和扬程能落在高效段范围内。 因无法上图，请自找一幅水泵性能曲线图对照着看。主要就这些了。 GPM :加仑/分钟,流量单位 3.=gallons per minute 加仑/分,每分钟加仑数(等于4.546升/分) 273L/h。 其中ft是英尺，表示扬程。 1英尺=12英寸, 1英寸=2.54厘米所以, 1英尺=12×2.54=30.48厘米=0.3048米. 比如说自来水管道压力为0.2Mpa，它能供到多高的高度呢转换公式是什么请大家告诉我一下！谢谢 转换公式:高度H=P/(ρg) 压力为P=0.2 Mpa=200000 Pa 高度H=P/(ρg)=200000/(1000*9.8)= 20.41 m 以上是静压转换为压力高度的计算公式，实际在使用时，水以某一流量沿管道流动，流动中有沿程水头损失和局部水头损失，水并不能供到上述高度，应是上述高度再减去水在管道流动的水头损失。 0.1个兆帕理论上能撑起10米水柱， 水泵扬程与压力有什么关系 扬程就是压力。 压力的单位是bar 巴扬程单位是m 米1巴=10米 2、功率曲线(泵轴功率与流量的关系N-Q) HP与功率的比例关系? 答:HP是英制功率的计量单位,即马力。而KW是公制功率计量单位,它们的关系:1HP=0.75KW。 首先你要明白水泵性能曲线是由管路性能曲线和扬程流量曲线构成的，其实很简单。他的交点就是工况点，两水泵并联时流量叠加，扬程基本不变。串联时扬程叠加流量不变。 cdlf2系列里面还有多级叶轮的，根据叶轮代号查看对应极数的扬程（纵坐标），X+Y 对应的那个点。压力就是扬程，1公斤=10米 汽蚀余量 Capcity m3/h H (m) N (﹪) P (kw) Speed (rymin) (NPSH)r
水泵变频运行特性曲线 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
一、引言 水泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。 二、水泵变频运行分析的误区 1.有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律 流量比例定律 Q1/Q2=n1/n2 扬程比例定律 H1/H2=(n1/n2)2 轴功率比例定律 P1/P2=(n1/n2)3 并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。 以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题: 1)为什么水泵变频运行时频率在30～35Hz以上时才出水 2)为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个 突跳， 后才随着转速的升高而升高 2.绘制水泵的性能特性曲线和管道阻力曲线 很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。 图1 水泵的特性曲线
图1中，水泵在工频运行的特性曲线为F 1，额定工作点为A，额定流量Q A ， 额定扬程H A ，管网理想阻力曲线R 1 =KQ与流量Q成正比。采用节流调节时的实际 管网阻力曲线R 2，工作点为B，流量Q B ，扬程H B 。采用变频调速且没有节流的特 性曲线F 2，理想工作点为C，流量Q C ，扬程H C ;这里Q B =Q C 。 按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。实际水泵变频调速时，频率降到30～35Hz以下时就不出水了，流量已经降到零。 3.变频泵与工频泵并联 变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水是否工频泵的水会向变频泵倒灌 4.以上分析的误区 1)相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相 似泵( 或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。而比例定律是相似定律作为特例演变而来的。即两台完全相同的泵在相同的工况条件下，输送相同的流体，且泵的直径和输送流体的密度不变，仅仅转速不同时，水泵的流量、扬程和功率与转速之间的关系。 2)在风机单机运行时，风门挡板不变且温度和密度不变时，管网阻力只与风 机的流量 有关，阻力系数为常数。因此其运行工况与标准工况相同，可以应用比例定律。但在风机并联运行时，由于出口风压受其它风机的风压的影响，出口流量也与总流量不同，造成工况变化，因此比例定律已经不再适用了。
离心泵知识、性能参数与特性曲线要正确地选择和使用离心泵，就必需了解泵的性能和它们之间的相互关系。离心泵的主要性能参数有流量、压头、轴功率、效率等。离心泵性能间的关系通常用特性曲线来表示。 一、离心泵的概念：水泵是把原动机的机械能转换成抽送液体能量的机器。来增加液体的位能、压能、动能。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸入口经水泵的过流部件输送到要求的高处或要求压力的地方。 二、离心泵的基本构造 离心泵的基本构造是由六部分组成的，分别是：叶轮，吸液室，泵壳，转轴，托架，轴承及轴承箱，密封装置，基础台板等。 1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上
的的内外表面要求光滑，以减少水流的摩擦损失。 2、泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。 3、转轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。 4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。轴承的依托为轴承箱。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出，不利于散热；太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！ 5、密封装置。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封装置，密封的间隙保持在0.25～1.10mm之间为宜。
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。 （一）离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头（扬程) 离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项，即 (1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。离心泵的总效率由上述三部分构成，即 η=ηvηhηm（2-14） 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有 Ne = HgQρ（2-15） 式中 Ne------离心泵的有效功率，W； Q--------离心泵的实际流量，m3/s； H--------离心泵的有效压头，m。 由于泵内存在上述的三项能量损失，轴功率必大于有效功率，即 （2-16） 式中 N ----轴功率，kW。 （二）离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H－Q、N－Q、η－Q
水泵变频运行的特性曲线(一) 1引言 水泵冷油泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。 2水泵罗茨真空泵变频运行分析的误区 2.1有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律 流量比例定律 n1/n2 Q1/Q2二 扬程比例定律H1/H2=(n1/n2) 2 轴功率比例定律P1/P2=(n1/n2) 3 并由此得出结论：水泵的流量与转速成正比，水泵的扬程与转速的平方成正比, 水泵的输出功率与转速的3次方成正比。 以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如 下问题: (1)为什么水泵变频运行时频率在30~35Hz 以上时才出水？ (2)为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个 突跳，然后才随着转速的升高而升高？ 2.2绘制水泵的性能特性曲线和管道阻力曲线 很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示
图1 水泵的特性曲线 图1中，水泵液下排污泵在工频运行的特性曲线为F i，额定工作点为A,额定流量Q A,额定扬程H A，管网理想阻力曲线R i=K i Q与流量Q成正比。采用节流调节时的实际管网阻力曲线R2，工作点为B,流量Q B,扬程H B。采用变频调速且没有节流的特性曲线F2，理想工作点为C,流量Q C,扬程H C；这里Q B=Q Q O 按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。实际水泵变频调速时，频率降到30~35H z以下时就不出水了，流量已经降到零。 2.3变频泵与工频泵并联变频泵与工频泵并联运行时，由于工频泵出口压力大，变频 泵出口压力小, 因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌? 3以上分析的误区
水泵变频运行分析公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
水泵变频运行的图解分析方法 作者：变频器世界 1 引言 采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。 2 水泵变频运行分析的误区 有很多人在水泵变频运行的分析中都习惯引用水泵中的比例定律 流量比例定律 Q1/Q2=n1/n2 扬程比例定律 H1/H2=(n1/n2)2 轴功率比例定律 P1/P2=(n1/n2)3 并由此得出结论：水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。 以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题： (1) 为什么水泵变频运行时频率在30~35Hz以上时才出水 (2) 为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高 绘制水泵的性能特性曲线和管道阻力曲线 很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。 图1 水泵的特性曲线 图1中，水泵在工频运行的特性曲线为F1，额定工作点为A，额定流量QA，额定扬程HA，管网理想阻力曲线R1=KQ与流量Q成正比。采用节流调节时的实际管网阻力曲线R2，工作点为B，流量QB，扬程HB。采用变频调速且没有节流
的特性曲线F2，理想工作点为C，流量QC，扬程HC;这里QB=QC。 按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。实际水泵变频调速时，频率降到 30~35Hz以下时就不出水了，流量已经降到零。 变频泵与工频泵并联 变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水是否工频泵的水会向变频泵倒灌 3 以上分析的误区 (1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。而比例定律是相似定律作为特例演变而来的。即两台完全相同的泵在相同的工况条件下，输送相同的流体，且泵的直径和输送流体的密度不变，仅仅转速不同时，水泵的流量、扬程和功率与转速之间的关系。 (2) 在风机单机运行时，风门挡板不变且温度和密度不变时，管网阻力只与风机的流量有关，阻力系数为常数。因此其运行工况与标准工况相同，可以应用比例定律。但在风机并联运行时，由于出口风压受其它风机的风压的影响，出口流量也与总流量不同，造成工况变化，因此比例定律已经不再适用了。 (3) 相似定律在引风机中，如果挡板不变但介质温度和密度发生了变化时，作为特例，其形式也发生了变化，与上述比例定律不同，必须进行温度或密度的修正。 (4) 在水泵方面，比例定律仅适用于水泵的出水口和进水口之间没有高度差，即没有净扬程的情况。比如在没有落差的同一水平面上远距离输水，水泵的输出扬程(压力)仅用来克服管道的阻力，在这种情况下，当转速降到零时，扬程(压力)也降到零，流量也正好降到零，这是理想的水泵运行工况。图1中工作点A和C就完全适合这种工况，可以使用比例定律。 (5) 但实际水泵运行工况不可能达到理想工况，水泵的出水口和进水口之间是有高度差的，有时还很大。在水泵并联运行时，水泵的出水口压力还要受到其它水泵运行压力的影响。并联运行的泵要想出水，水其扬程必须大于其他水泵当时的压力。水泵出口流量并不是总管网流量，总管网流量为所有运行的水泵的流量和。由于管网总流量增大和阻力增大，因此并联运行的水泵扬程更高，工况发生变化，因此比例定律在此也不再适用。 4 单台水泵变频运行的图解分析 (1) 单台水泵变频运行分析的关键，在于水泵进出口水位的高度差，也就是水
一、引言 水泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。 二、水泵变频运行分析的误区 1.有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律 流量比例定律 Q1/Q2=n1/n2 扬程比例定律 H1/H2=(n1/n2)2 轴功率比例定律 P1/P2=(n1/n2)3 并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。 以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题: 1)为什么水泵变频运行时频率在30～35Hz以上时才出水？ 2)为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳， 后才随着转速的升高而升高？ 2.绘制水泵的性能特性曲线和管道阻力曲线 很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。 图1 水泵的特性曲线 图1中，水泵在工频运行的特性曲线为F1，额定工作点为A，额定流量Q A，额定扬程H A，管网理想阻力曲线R1=KQ与流量Q成正比。采用节流调节时的实际管网阻力曲线R2，工作点为B，流量Q B，扬程H B。采用变频调速且没有节流的特性曲线F2，理想工作点为C，流量Q C，扬程H C;这里Q B=Q C。 按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。实际水泵变频调速时，频率降到30～35Hz以下时就不出水了，流量已经降到零。 3.变频泵与工频泵并联 变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？ 4.以上分析的误区 1)相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(
主要是由三条特性曲线组成，分别是： H-qv曲线，表示泵的扬程与流量关系。 P-qv曲线，表示泵的轴功率与流量的关系。 η-qv曲线，表示泵的效率与流量的关系。 扬程随流量的增加而减少，轴功率随流量的增加而增加； 流量为零时，效率为零； 流量增加，效率增加，但当流量增大到某一标准值时，流量在增大，效率反而下降 1、特性曲线主要是用于选泵使用，不同曲线会极大影响泵的效率，泵并联运行也需要性能 曲线，合理配备水泵的台数。 2、关闭阀门的原因从试验数据上分析：开阀门意味着扬程极小，这意味着电机功率极大， 会烧坏电机。 3、离心泵不灌水很难排掉泵内的空气，导致泵空转而不能排水；泵不启动可能是电路问题 或是泵本身已损坏，即使电机的三相电接反了，泵也会启动的。 4、用出口阀门调解流量而不用崩前阀门调解流量保证泵内始终充满水，用泵前阀门调节过度时会造成泵内出现负压，使叶轮氧化，腐蚀泵。还有的调节方式就是增加变频装置，很好 用的。 5、当泵不被损坏时，真空表和压力表读数会恒定不变，水泵不排水空转不受外网特性曲线 影响造成的。 6、合理，主要就是检修，否则可以不用阀门。 7、这个问题的条件不充分，如果选用的是同一台水泵，同样的电机功率，外网不变的情况 下，那么压力不会变化，轴功率会增加。 8、问题的本身就是错误的，有效压头并不一定随着流量的增加而下降，这与叶轮安装角有关，还有可能增加。但就通常使用的泵而言这个问题也是有问题的，扬程随着流量的增加可以大幅度降低的，这与泵的种类，也就是泵的性能曲线有关。 离心泵的特性曲线是将由实验测定的Q、H、N、η等数据标绘而成的一组曲线。此图由泵的制造厂家提供，供使用部门选泵和操作时参考。

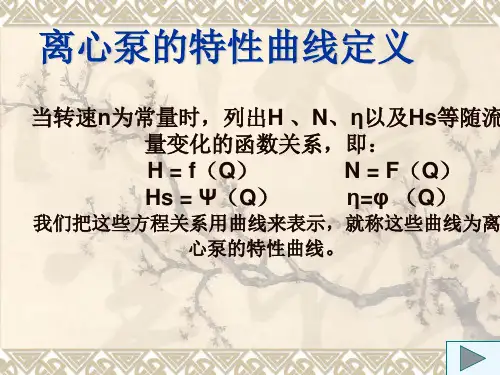

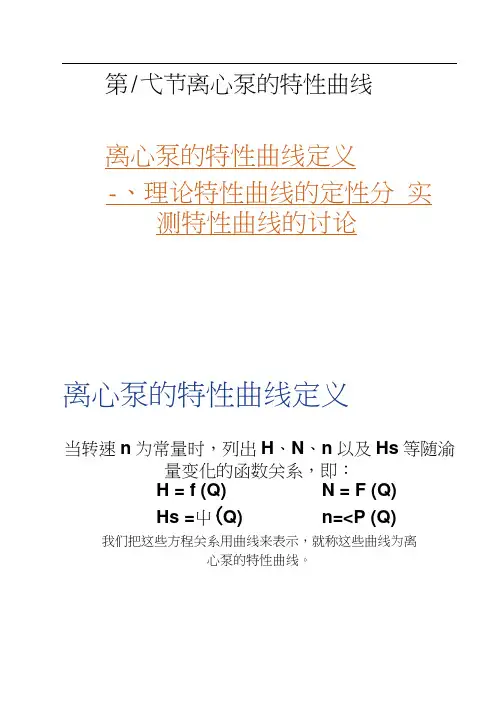

一、离心泵的特性曲线定义 当转速n为常量时，列出扬程（H）、轴功率（N）、效率（η）以及允许吸上真空高度（HS）等随流量（Q）变化的函数关系，即：H=f（Q）；N=F（Q）；Hs= Ψ（Q）；η = φ（Q），我们把这些方程关系用曲线来表示，就称这些曲线为离心泵的特性曲线。 离心泵的特性曲线是液体在泵内运动规律的外在表现形式，这三条曲线需要根据试验的方法（采用离心泵特性曲线的测定装置，逐渐开启水泵出口阀门改变其流量，测得一系列的流量及相应的扬程和轴功率，然后将H-Q、N-Q、η一Q曲线绘制在同一张坐标纸上，即为一定型式离心泵在一定转速下的特性曲线），不同的水泵特性曲线不同，水泵的特性曲线由设备生产厂家提供。严格意义上讲，每一台水泵都有特定的特性曲线。 在水泵特性曲线上，对应任意流量点都可以找到一组与其相对应的扬程、轴功率和效率值，通常把这一组相对应的参数称为工况，其对应最高效率点的一组工况称为最佳工况。 在生产实践中，水泵的运行工况点是通过管路的特性曲线与水泵的特性曲线确定的（M工况点，见下图）。在选择和使用泵时，使水泵在高效区运行，以保证运转的经济和安全。 二、影响离心泵特性曲线的因素 离心泵的特性曲线与很多因素有关，如液体的粘度与密度、叶轮出口宽度、叶片的出口安放角与叶片数及离心泵的压出室形状等均会对离心泵的特性曲线产生影响。 1、叶轮出口直径对性能曲线的影响 在叶轮其他几何形状相同的情况下，如果改变叶轮的出口直径，则离心泵的特性曲线平行移动，见下图。
