建筑电气低压配电系统的比较
1 概述
建筑电气的低压配电系统的接地关系到低压用户的人身和财产安全，以及电气设备和电子设备的安全稳定运行，低压配电系统通常包括系统接地和保护接地。系统接地是系统电源某一点的接地，这个点通常是电源(变压器、发电机)的中性点，系统地的主要作用是使系统正常运行，比如：当发生雷击时，地面瞬变电磁场使低压配电线路感应幅值很高的冲击电压，做系统接地后由于雷电流的对地泄放降低了线路瞬态过电压，从而减轻了线路绝缘被击穿的危险。如果不做系统接地，当电源干线发生一相接地故障时，由于接地故障电流小，电源处接地故障保护往往难以检测出故障，使故障持续存在，这时另外两相对地电压将上升为线电压，这将对单相设备的对地绝缘造成损害，引发电气事故。而保护接地是配电系统负荷侧金属的电气设备外壳和敷设用的金属套管、线槽等电气装置外露导电部分的接地如未做保护接地，故障电压可达系统的相电压；做了保护接地后故障电压仅为PE线和接地电阻(RA)上的电压降，大大的低于相电压，接地电阻(RA)还为故障电流Id提供返回电源的通路，使保护电器及时切断电源，从而起到防电击和防电气火灾的保护作用。目前住宅建筑电气设计选用较多的接地系统有TN、TT系统，为此本文分别对TN、TT系统作以分析。
2 TN系统
2.1TN系统
TN系统的电源端中性点直接接地，用设备金属外壳、保护零线与该中性点连接，这种方式简称保护接零或接零制。按中性线(工作零线)与保护线(保护零线)的组合情况TN系统又分以下三种形式：
2.1.1TN－C系统
在TN－C系统中，由于PNE线兼起PE线和N线的作用，节省了一根导线，但在PEN 线上通过三相不平衡电流I，其上有电压降IZPEN使电气装置外露导电部分对地带电压。三相不平衡负荷造成外壳带电压甚低。并不会在一般场所造成人身事故，但它可能对地引起火花，不适宜医院、计算机中心场所及爆炸危险场所。TN－C系统不适用于无电工管理的住宅楼，这种系统没有专用的PE线，而是与中性线(N线)合为一根PEN线，住宅楼内如果因维护管理不当使PEN线中断，电源220V对地电压将如图1所示经相线和设备内绕组传导至设备外壳，使外壳呈现220V对地电压，电击危险很大。另外PEN线不允许切断(切断后设备失去了接地线)，不能作电气隔离，电气检修时可能因PEN对地带电压而引起人身电击
事故。TN－C系统中，不能装RCD(剩余电流动作保护器)，因此当发生接地故障时，相线和PEN线的故障电流在电流互感器中的磁场互相抵消，RCD将检测不出故障电流而不动作，因此在住宅楼内不应采用TN－C系统。
2.1.2TN－S系统
在TN－S系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，PE线平时不通过电流，只在发生接地故障时通过故障电流，故外露导电部分平时对地不带电压比较安全，但需要增加一根导线，由于设备外壳保护零线PE，正常工作时漏电开关无剩余电流，所以在相同短路保护灵敏度不够时，可装设漏电开关来保护单相接地。RCD对接地故障电流有很高的灵敏度，即使接触220V时，也能在数十毫秒的时间内切断以毫安计的故障电流，使人免于电击事故，但它只能对其保护范围内的接地故障起作用，不能防止从别处传导来的故障电压引起的电击事故。
2.1.3TN－C－S
TN－C－S是TN－C和TN－S两种系统的组合，如图2所示；第一部分是TN－C系统，第二部分是TN－S系统，分界面在N线X与PE线的连接点。该系统一般用在建筑物有区域变电所供电引来的场所，进户线之前采用TN－C系统，进户处作重复接地，进户后变成TS－S系统，TN－C－S系统介于以上两者之间。根据《低压配电设计规范》有关条文，建筑电气设计选用TN系统时应作等电位联结，消除自建筑外沿PEN线或PE线窜入的危险故障电压，同时减少保护电器动作不可靠带来的危险及有利于消除外界电磁场引起的干扰，改善装置的电磁兼容性能。

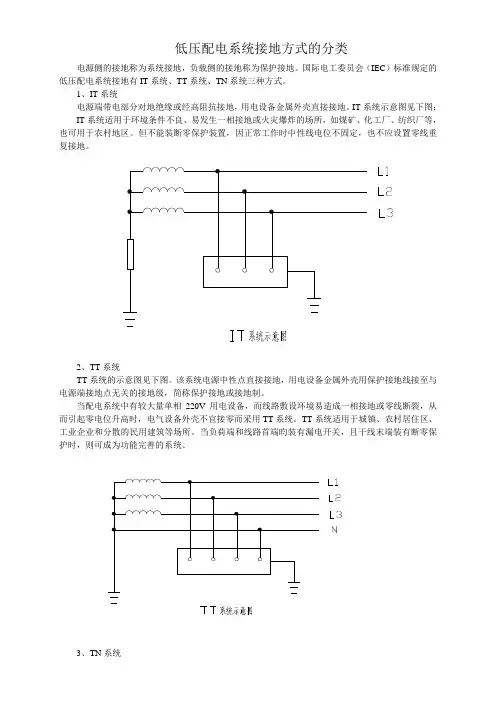

3 TT系统
TT系统的电源端中性点直接接地，用电设备金属外壳用保护地线接至与电源接地点无关的接地极。TT系统正常运行时，用电设备金属壳电位为零，当电气设备一相碰壳时，则短路电流较TN系统小，通常不足以使相间路保护装置动作。当人体偶然触及带电部分时危险较大，当在干线首端及用电设备处装有RCD时可保证安全。当变压器中性点和用电设备处接地电阻为4欧姆时，单相短路电流为LH=220/(4＋4)=27 5A(线路阻抗不计)。不论干线首端或用电设备处，当熔断器溶丝电流较大或自动开关瞬时脱扣器整定电流较大时，均不能可靠动作。所以TT系统内往往不能采用熔断器、低压短路器作接地故障保护而需采用漏电保护器。TT系统还有一个特点是中性线N与保护地线PE无一点电气联接，即中性点接地与PE线接地是分开的，所以不存在外部危险故障电压沿着PE进入建筑招致电击事故发生。在TT系统内每栋住宅楼各有其专用的接地极和PE线，各栋楼的PE线互不导通，故障电压不致自一住宅楼传导至另一住宅楼。但TT系统以大地为故障电流返回电源的通路，故障电流小，必须采用对接地故障反应灵敏的漏电保护器来防人身电击。这些系统各有优缺点，需按具体情况选用。如果住宅楼由供电部门以低压供电，应按供电部门的要求采用接地系统，以与地区的接地系统协调一致。如果采用TN－C－S系统，应注意从住宅楼电源进线配电箱开始即将PEN线分为PE线和中性线，使住宅楼内不再出现PEN线，这是因为PEN线因通过负荷电流而带有电位，容易产生杂散电流和电位差的缘故。
如果供电部门以10KV电压给住宅楼供电，且10/0 4KV变电所即在住宅楼内，则这栋住宅楼只能采用TN－S系统。因为采用TN－C－S系统将在住宅楼内出现PEN线；TT系统则要求设置分开的工作接地和保护接地，而在同一个建筑内是很难做到两个分开的接地，维护工作也是困难的。无论采用哪种接地系统都必须按规范要求作前述的等电位联结。
