海德汉系列旋转编码器的安装及拆卸方法
海德汉编码器与安装主轴之间是通过锥度为1：10的锥轴与锥孔进行连接。
以下操作必须在曳引机断电的情况下进行。
【一】安装
1. 首先选用正确规格的编码器。并检查编码器是否转动灵活，以灵活无杂音为好。
2. 使用清洁的细布把编码器的锥轴和安装主轴的锥孔擦拭干净，并检查锥孔及锥轴的配合表面有无毛刺和凸起的高点，如果有请用细砂纸将其打磨掉，但不要大面积打磨以致于破坏锥度配合面，打磨后请使用清洁的细布重新进行清洁处理，必须保证锥度配合面的清洁，否则将严重影响安装质量。
3. 手持编码器的大端锥轴，向里把编码器推进，使锥轴与锥孔紧密结合，然后把编码器外壳中间的Ｍ10沉头螺栓旋下，这时可看到一个Ｍ5内六方螺栓，把这个螺栓拧紧，但必须注意用力不可太大，最大力不要超过5Ｎｍ，以防把内六方拧坏，最后把最外圈的Ｍ2.5的内六方螺栓拧紧，使编码器的外圈涨紧，手持编码器外壳施加一定的力转一下，如不能转动，说明编码器安装牢固，安装工作完成。
【二】拆卸
1. 首先把编码器旋编线从编码器上轻轻拔下。
2. 把编码器最外圈的Ｍ2.5的内六方螺栓松开但不要拧下来，这时编码器应该能够灵活转动，如不能转动则继续松Ｍ2.5螺栓，直到编码器能够灵活转动为止。
把编码器中间的Ｍ5内立方螺栓松两圈但不要卸下来，用一个Ｍ10的螺栓拧进中间的螺纹孔内，然后施加一定的力拒拧紧Ｍ10螺栓，当达到一定力时编码器会猛然一动，这时编码器的锥轴已经与安装主轴的锥孔脱离，把Ｍ10的螺栓旋下再把中间的Ｍ5内六方螺栓旋出，手持编码器边旋转边向外移动就可把编码器轻轻卸下。
旋转编码器的原理及其应用 摘要：本文介绍了常用编码器的原理、分类以及其应用的注意事项，并以德国P+F公司的编码器产品为参照，重点介绍了增量型编码器和绝对值型编码器的原理及应用，其中绝对值型编码器中以格雷码为主作了详细的介绍。 关键词：编码器增量型绝对值格雷码 一、前言 在自动化领域，旋转编码器是用来检测角度、速度、长度、位移和加速度的传感器。依靠轴杆、齿轮、测量轮或绳缆的控制，线性的移动能被检测。编码器也把实际的机械参数值转换成电气信号，这些电气信号可以被计数器、转速表、PLC和工业PC处理。 二、功能原理 由玻璃或塑料制成的圆盘被分成透明和非透明的区域，如果一个光源固定在圆盘的一侧，光敏元件固定在另一侧，旋转的移动没有接触就可获得。如果一束光打在透明的区域，接收器接收到，产生脉冲，当光束被 黑色区域隔断式，不产生脉冲。发光二极管 通常用作光源，发光范围在红外线范围内， 光敏二极管或光敏晶体管作为接收器。（见 右图） 如果按照此原理没有其它功能加入的 话，仅能推论出圆盘在转动，旋转的感应或 绝对值位置不能被确定。 编码器根据它们的功能原理和机械形式 和安装系统有不同的区别。 1、功能原理 1.1增量型旋转编码器 轴的每圈转动，增量型编码器提供一定数量的脉冲，周期性的测量或者单位时间内的脉冲数可以用来测量移动的速度。如果在一个参考点后面脉冲数被累加，计算值就代表了转动角度或行程的参数。双通道编码器输出脉冲之间相差900。能使接收脉冲的电子设备接收轴的旋转感应信号，因此可用来实现双向的定位控制。另外，三通道增量型编码器每一圈产生一个称之为零位信号的脉冲。 旋转增量型编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备计算并记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的产生结果出现后才能知道。 解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。 这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。 1.2绝对值旋转编码器 绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。特别是在定位控制应用中，绝对值编码器减轻了电子接收设备的计算任务，从而省去了复杂的和昂贵
从增量值编码器到绝对值编码器 旋转增量值编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备计算并记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。 解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。 这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。 绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线。。。。。。编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 从单圈绝对值编码器到多圈绝对值编码器 旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。 如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。 编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
增量式编码器的A.B.Z 编码器A、B、Z相及其关系
TTL编码器A相，B相信号，Z相信号,U相信号，V相信号，W相信号，分别有什么关系？ 对于这个问题的回答我们从以下几个方面说明： 编码器只有A相、B相、Z相信号的概念。 所谓U相、V相、W相是指的电机的主电源的三相交流供电，与编码器没有任何关系。“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念，前者是编码器的通道输出信号；后者是交流电机的三 相主回路供电。 而编码器的A相、B相、Z相信号中，A、B两个通道的信号一般是正交（即互差90°）脉冲信号；而Z相是零脉冲信号。详细来说，就是——一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。 当主轴以顺时针方向旋转时，输出脉冲A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。 另外，编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲（即Z相信号），零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。 带U、V、W相的编码器，应该是伺服电机编码器 A、B相是两列脉冲，或正弦波、或方波，两者的相位相差90度，因此既可以测量转速，还可以测量电机的旋转方向Z相是参考脉冲，每转一圈输出一个脉冲，脉冲宽度往往只占1/4周期，其作用是编码器自我校正用的，使得编码器在断电或丢失脉冲的 时候也能正常使用。 ABZ是编码器的位置信号，UVW是电机的磁极信号，一般用于同步电机； AB对于TTL/HTL编码器来说，AB相根据编码器的细分度不同，每圈有很多个，但Z相每圈只有一个； UVW磁极信号之间相位差是120度，随着编码器的角度转动而转动，与ABZ 之间可以说没有直接关系。 /#############################################################
增量式旋转编码器工作原理 增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。 下面对增量式旋转编码器的内部工作原理（附图） A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。 当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。 通过输出波形图可知每个运动周期的时序为 A B 1 1 0 1 0 0 1 0 A B 1 1 1 0 0 0 0 1 我们把当前的A,B输出值保存起来，与下一个A,B输出值做比较，就可以轻易的得出角度码盘的运动方向， 如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，除以所消毫的时间，就得到此次角度码盘运动位移角速度。
S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。 旋转编码器只有增量型和绝对值型两种吗?这两种旋转编码器如何区分?工作原理有何不同? 只有增量型和绝对型 增量型只是测角位移(间接为角速度)增量,以前一时刻为基点.而绝对型测从开始工作后角位移量. 增量型测小角度准,大角度有累积误差 绝对型测小角度相对不准,但大角度无累积误差 旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。 编码器的原理: 编码器的原理与应用 编码器是一种将角位移转换成一连串电数字脉冲的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿条或螺旋杆结合在一起，也可于控制直线位移。 编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度盘是由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子和图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。 增量型编码器 增量型编码器一般给出两种方波，它们的相位差90度，通常称为通道A和通道B。只有一个通道的读数给出与转速有关的信息，与此同时，通过所取得的第二通道信号与第一通道信号进行顺序对比的基础上，得到旋转方向的信号。还有一个可利用的信号称为Z通道或零通道，该通道给出编码器轴的绝对零位。此信号是一个方波，其相位与A通道在同一中心线上，宽度与A通道相同。 增量型编码器精度取决于机械和电气的因素，这些因素有：光栅分度误差、光盘偏心、轴承偏心、电子读数装置引入的误差以及光学部分的不精确性，误差存在于任何编码器中。 编码器如以信号原理来分，有增量型编码器，绝对型编码器。增量型编码器(旋转型) 工作原理： 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向 ，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
旋转编码器的原理及应用 旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。 什么是光电编码器? 工作原理:当光电编码器的轴转动时A、B两根线都产生脉冲输出,A、B两相脉冲相差90度相位角，由此可测出光电编码器转动方向与电机转速。如果A相脉冲比B相脉冲超前则光电编码器为正转,否则为反转.Z 线为零脉冲线,光电编码器每转一圈产生一个脉冲.主要用作计数。A线用来测量脉冲个数,B线与A线配合可测量出转动方向. N为电机转速Δn=ND测-ND理 例如:我们车的速度为1.5m/s,轮子的直径220mm，C=D*Pi，电机控制在21.7转/秒,根据伺服系统的指标, 设电机转速为1500转/分,故可求得当ND=21.7*60=130转/分时，光码盘每秒钟输出的脉冲数为： PD=130×600/60=1300个脉冲 当测出的脉冲个数与计算出的标准值有偏差时,可根据电压与脉冲 个数的对应关系计算出输出给伺服系统的增量电压△U，经过D/A转换，再计算出增量脉冲个数，等下减去。 当运行时间越长路线越长，离我们预制的路线偏离就多了。这时系统起动位置环，通过不断测量光电编码器每秒钟输出的脉冲个数，并与标准值PD（理想值）进行比较，计算出增量△P并将之转换成对应的D/A 输出数字量，通过控制器减少输个电机的脉冲个数，在原来输出电压的基础上减去增量，迫使电机转速降下来，当测出的△P近似为零时停止调节，这样可将电机转速始终控制在允许的范围内。
案例五旋转编码器的安装与应用 1．项目训练目的 掌握旋转编码器的安装与使用方法。 2．项目训练设备 旋转编码器及相应耦合器一套。 3．项目训练内容 先熟悉旋转编码器的使用说明书。 (1)旋转编码的安装步骤及注意事项 ①安装步骤： 第一步：把耦合器穿到轴上。不要用螺钉固定耦合器和轴。 第二步：固定旋转编码器。编码器的轴与耦合器连接时，插入量不能超过下列值。 E69-C04B型耦合器，插入量 5.2mm；E69-C06B型耦合器，插人量 5.5mm；E69-Cl0B型耦合器，插入量7.lmm。 第三步：固定耦合器。紧固力矩不能超过下列值。E69-C04B型耦合器，紧固力矩2.0kfg?cm；E69-C06B型耦合器，紧固力矩 2.5kgf?cm；E69B-Cl0B型耦合器，紧固力矩4.5kfg?cm。 第四步：连接电源输出线。配线时必须关断电源。 第五步：检查电源投入使用。 ②注意事项: 采用标准耦合器时，应在允许值内安装。如图5-1所示。 图5-1 标准耦合器安装 连接带及齿轮结合时，先用别的轴承支住，再将旋转编码器和耦合器结合起来。如图 5-2所示。 图5-2 旋转编码器安装 齿轮连接时，注意勿使轴受到过大荷重。 用螺钉紧固旋转编码器时，应用5kfg?cm左右的紧固力矩。 固定本体进行配线时，不要用大于3kg的力量拉线。 可逆旋转使用时，应注意本体的安装方向和加减法方向。 把设置的装置原点和编码器的Z相对准时，必须边确定Z相输出边安装耦合器。 使用时勿使本体上粘水滴和油污。如浸入内部会产生故障。 (2)配线及连接
①配线应在电源0FF状态下进行。电源接通时，若输出线接触电源线，则有时会损坏输出回路。 ②若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。 ③若和高压线、动力线并行配线，则有时会受到感应造成误动作或损坏。 ④延长电线时，应在10m以下。还由于电线的分布容量，波形的上升、下降时间会延长，所以有问题时，应采用施密特回路等对波形进行整形。 还有为了避免感应噪声等，也要尽量用最短距离配线。集成电路输人时，要特别注意。 ⑤电线延长时，因导体电阻及线间电容的影响。波形的上升、下降时间变长，容易产 生信号间的干扰(串音)，因此应使用电阻小、线间电容低的电线(双绞线、屏蔽线)。
海德汉 海德汉编码器和海德汉光栅尺使用的各种参数 10 编程：Q参数
10.1原理和概述 你可以在一个零部件加工程序中编写同类零部件的程序，你只须输入称作Q参数的变量取代固定的数字值即可。 Q参数可以代表诸如以下的信息： □坐标值 □进给率 □RPM（重复数/分） □循环数据 Q参数也可以帮助你编写通过数学功能定义的外形轮廓。同时，你也可以使用Q参数根据逻辑状况执行机械加工步骤。与FK编程连用，可以将无法NC-兼容的外形轮廓与Q参数结合。 Q参数由字母Q和0到299之间的一个数字命名。其分组情况分为三类： 含义范围 普遍适用参数，适用于所有TNC内存 记忆的程序 Q0到Q99 为特殊TNC功能设定的参数Q100到Q199 主要用于循环的参数，适用于所有存 储在TNC内存中的程序 Q200到Q399 编程说明 在一个程序中可以混用Q参数和固定数字值。 Q参数可以被指定给-99.999,9999和+99 999.9999之间的数字值。TNC可以计算十进制小数点前57位到小数点后7位的范围（32位数据的计算范围相当于十进制数值4 294 967 296）。 一些Q参数总是被TNC指定给同样的数 据。例如，Q108总是被指定给当前刀具半 径，可参见368页的“预先指定Q 参数”。 如果你在OEM循环中使用Q60至Q99之间 的参数，须通过MP7251定义这些参数是 否仅用于OEM循环，还是全部适用。 338
调用Q参数功能 在编写零部件加工程序时，按下“Q”键（位于数字值输入 键盘，-/+键的下方）。然后，TNC会显示以下软键盘： 功能组软键盘 基础算术(指定,加减乘除,平方根) BASIC ARITHM. 三角函数功能TRIGO- NOME TRY 计算循环功能CIRCLE CALCU- LATION 如果/则条件,转移JUMP 其它功能DIVERSE FUNCTION 直接输入公式FORMULA 339
运行工作方式，机器大概情况， 机器共18个工位，每个工位为一个机器过程，一个工件为5米（误差1CM）要求用2000线的轴式旋转编码器通过PLC协调控制完成每个工件。 每个工位都有一个人，1个绿启动按钮。一个绿灯，1个红色急停按钮，1个红灯。当1号工人按1号启动按钮后1号指示灯亮，2号工人按2号启动按钮后2号指示灯亮，直到第18个工人都按启动按钮后18灯全亮，机器开始运转，自动运转到5米后停止。绿灯全灭（记米自动复位）等待18个工人下一次继续给18个运行信号后运行。（红色按钮为紧急停车按钮：当工件工作到一半时紧急停车，手动不复位情况下，8个工人动启动后机器可继续当前的米数运转。手动复位则重新开始） 当18个工人无论哪个工人按红色按钮时机器立即停机（此时红色指示灯全亮，红色按钮释放后指示灯全灭）机器再次启动需18个工人都给启动信号才能运行。18个红色按钮共用PLC一个点。如果点富裕的话18个红按钮分为3组，一组6个共用一个点，用3个点实现这个功能。变频器运行过程，当给变频器运行信号时变频器缓慢启动逐渐加速到高速，指定记米到达时变频器缓慢减速到低速运行，记米到达后变频器立即停止刹车，18个工位如果少几个工位的把那几个工位短接，要不影响工作。
程序分为3部分，主程序，指示灯输出，初始化。初始化中有两个中断程序，分别为当前值=设定值时中断以及复位时产生的中断。高速计数器HDEF的通道是HSC0，意思为编码器的A、B相接I0.0、I0.1，复位接在I0.2。事件号是10，意思是选择A/B正交计数器。中断ATCH的事件号12代表当前值=设定值时中断。事件号28代表HSC0当I0.2高电平时产生中断。 主程序：
充注小车、运载小车定位使用说明 定位原理： 旋转编码器定位与老式的旋转变压器一样，实际上是一个计数器。我们目前使用的OMRON旋转编码器每旋转一周，能精确地发出1024脉冲，PLC依据旋转编码器发出的脉冲进行计数，再乖以固定机械变比与旋转半径的系数，就可以得出脉冲与实际行走距离的线性对应关系。 PLC利用高速计数模块QD62D读取旋转编码器的值并进行数字化处理，可以将脉冲数值转换成实际的距离值如mm。 目前我们设备都是利用旋转编码器的原始值进行处理的，所有触模屏上的距离值均为脉冲值而非实际距离值，这样在处理数据时比较方便直观。 根据这一对应关系利用普通变频器控制一般的三相鼠笼电机就能实现精度在1毫米左右定位系统，可以在许多定位要求不高的控制领域使用。 使用方法： 依据上述原理，定位系统定位首先必须选择一个参考点，以这点作为基准点，其它所有设置点均为到这一点的相对距离。当基点信号取的不稳定或不好，就会影响整个定位过程。 旋转编码器由一个联轴器与一套齿轮机构组合成一套测量机构。由于齿轮与齿轮之间存在间隙，运行一段时间后就会有误差积累，造成定位不准，这时不要改变屏上设定数据，而是在运行机构运行一段时间后，让运行机构回到基点，进行一次清零，就可以消除积累误差。 旋转编码器定位机构的故障主要有定位不准、或运行数据无变化等等。 定位不准主要是由测量机构之间的间隙，联轴器、齿轮相对打滑。 一种定位不准就是干扰，现场已采用了一端接地的屏蔽等措施。出错时请严格检查测量线路（包抱QD62D联接器）有无断线、短路、屏蔽不严、模块供电电压不足等问题。 还有一种定位不准表现在：由于测量机构所能测量的最大频率不超过500KHz，因此对于变化速度太快脉冲系统不能及时测量，造成定位不准。因此系统要运行平稳，不能有速度突变。
HEIDENHAIN 德国【HEIDENHAIN】公司主要产品：HEIDENHAIN编码器、HEIDENHAIN光栅尺、HEIDENHAIN 封闭式光栅尺、HEIDENHAIN敞开式光栅尺、HEIDENHAIN长度计、HEIDENHAIN旋转编码器、HEIDENHAIN角度编码器、HEIDENHAIN光栅、HEIDENHAIN数控系统等。 HEIDENHAIN海德汉公司是一家研发、生产和销售高质量直线光栅尺和角度编码器，旋转编码器，数显装置和数控系统的制造商。HEIDENHAIN海德汉公司产品主要用于精密机床和电子元件的生产和加工设备。HEIDENHAIN公司的丰富经验、技术开发和制造的测量设备和数字控制，为工厂和生产的自动化奠定了基础和开拓了未来。德国HEIDENHAIN产品的应用范围十分广泛，几乎覆盖各行各业。HEIDENHAIN产品在中国钢铁及汽车等行业使用非常广泛，HEIDENHAIN系列产品广泛用于各大钢铁行业，HEIDENHAIN系列产品以其卓越的铸造工艺，多年来成熟稳定的品质，HEIDENHAIN长期以来对品质的严谨求精和不断创新的精神，成为众多同类产品中的佼佼者，受到广大用户的一致认可。德国HEIDENHAIN广泛应用于钢铁，汽车、机床、生产设备、自动化机器等领域。 德国海德汉公司在2001年成立了中国的子公司。由于海德汉公司有着几十年的精湛的技术和管理经验，使得我们能为中国市场提供优质的海德汉产品以及完善的服务。一流的技术、产品和服务使得海德汉在中国市场的业务发展非常迅速，目前我们的客户已经遍及全国工业、科研和教育等许多不同的领域。海德汉中国为了更进一步贴近客户的需求，海德汉中国按照德国海德汉的生产技术、管理经验和质量标准，这确保了海德汉德国的品质要求和服务理念在中国的贯彻和实施。为客户提供最优质的服务、品质最优良的产品。成为广大客户在发展各自事业过程中最紧密的伙伴。 HEIDENHAIN封闭式光栅尺 海德汉的封闭式光栅尺能有效防尘、防切屑和防飞溅的切削液，是用于机床的理想选择。铝质外壳和密封软条可以保护光栅尺、扫描单元和轨道免受灰尘、切屑和切削液的影响。扫描单元的运动轨道摩擦力很小，轨道内置在光栅尺上。它通过一个连轴器与外部的安装架连接，这个连轴器可以补偿光栅尺和机器轨道之间不可避免的对正误差。. 封闭式光栅尺的结构有标准光栅尺外壳适用于振动频率高且最大测量长度为30米，还有紧凑光栅尺外壳适用于安装空间小，最大测量长度为2040毫米。 HEIDENHAIN敞开式直线光栅尺 敞开式直线光栅尺设计用于需要高精度测量的机床和系统 典型应用包括： 半导体工业的测量和生产设备 PCB电路板组装机 超精密机床 高精度机床 测量机和比较仪，测量显微镜和其它精密测量设备 直接驱动 HEIDENHAIN长度计 海德汉的增量式长度计能在一个长的测量范围内提供很高的精度。这些坚固耐用的长度计根据不同的应用有不同的产品类型。他们在度量行业有广泛的应用，多点测量站、测试设备检测和位置测量装置。 选择海德汉公司的长度计的理由。
旋转编码器应用注意事项 有网友问：增量旋转编码器选型有哪些注意事项？ 应注意三方面的参数： 1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积； 工作环境防护等级是否满足要求。 2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。 3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E）， 集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。 ■二．※有网友问：请教如何使用增量编码器？ 1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从 6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。 2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用 TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。一般利用A超前B或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90 °。也有不相同的，要看产品说明。 3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高 速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。 4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。 5，在电子装置中设立计数栈。 ■三．※关于户外使用或恶劣环境下使用 有网友来email问，他的设备在野外使用，现场环境脏，而且怕撞坏编码器。 我公司有铝合金（特殊要求可做不锈钢材质）密封保护外壳，双重轴承重载型 编码器，放在户外不怕脏，钢厂、重型设备里都可以用。 不过如果编码器安装部分有空间，我还是建议在编码器外部再加装一防护壳，以加 强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的价值比较还 是有一定差距的。 ■四．※从接近开关、光电开关到旋转编码器： 工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用 。可是，随着工控的不断发展，又有了新的要求，这样，选用旋转编码器的应用优 点就突出了： 信息化：除了定位，控制室还可知道其具体位置； 柔性化：定位可以在控制室柔性调整； 现场安装的方便和安全、长寿：拳头大小的一个旋转编码器，可以测量从几个 μ到几十、几百米的距离，n个工位，只要解决一个旋转编码器的安全安装问题，可 以避免诸多接近开关、光电开关在现场机械安装麻烦，容易被撞坏和遭高温、水气 困扰等问题。由于是光电码盘，无机械损耗，只要安装位置准确，其使用寿命往往 很长。 多功能化：除了定位，还可以远传当前位置，换算运动速度，对于变频器，步 进电机等的应用尤为重要。 经济化：对于多个控制工位，只需一个旋转编码器的成本，以及更主要的安装 、维护、损耗成本降低，使用寿命增长，其经济化逐渐突显出来。
ON At SC.END SC 号菜单（其它参数一般不用设置）号菜单（其它参数一般不用设置）加大数值，曲线则陡。页码 标准编号 参数 名称 参数值 备注 ﹟0。**号菜单 0?03 加速斜率 0.5cm/s2 0?04 减速斜率 0.6cm/s2 ﹟1。**号菜单 1.06 为最高速度限值 一般设置为电机额定转速 ﹟2。** ﹟3。** 3．０５ 零速阀值 2 很重要，直接影响停车舒适感 3．０８ 超速限值 此值自动生成，根据1.06 3．２５ 编码器相位角 整定出的相位角，U V W 的位置 3. 29 变频器编码器位置 此参数很重要，自学习后断电送电检查是否改变 3．３３ 编码器转位 0 3．３４ 编码器脉从数 2048 3．３６ 编码器电压 5v 3．３７ 300 3．３８ 编码器的类型 3．３９ 编码器终端选择 1 3．４０ 错误检测级别 1 3．４１ 编码器自动配置 ﹟4。**号菜单（其它参数不用设置） 加大数值，曲线则陡。
页码 标准编号4．０７ 对称电流限值200% 4．１１ 转矩方式选择4 4．１２ 电流给定滤波器12ms降低电机噪音 4. 13 电流环比例增益自学习生成 4．１４ 电流环积分增益自学习生成 4．１５ 电极热时间常数89 4．２３ 电流给定滤波器110ms降低电机噪音， ﹟5。**号菜单（其它参数不用设置） 5．07 电机额定电流 A按铭牌设定 5．08 电机额定速度 Rmp按铭牌设定 5．09 电机额定电压 380V 5．11 电机极数 20 5．18 PWM开关频率选择 6K HZ ﹟6。**号菜单（不用设置） ﹟7。**号菜单（不用设置） 7.10=0 7.14=0 ﹟8。**号菜单（其它参数不用设置） 8．21 24端子功能选择10．02 运行使能（10.02变频器工作）8．22 25端子输入源18．38 相当于我们主板的多端速输出Y15 8．23 26端子输入源18．37 相当于我们主板的多端速输出Y14 8．24 27端子功能选择19．44 顺时针旋转（上升）8．25 28端子功能选择18．44 逆时针旋转（下降）可以通过18.45=1 改变运行方向 8．26 29端子输入源18．36 相当于我们主板的多端速输出Y13 8．31 24端子输入（出）选择ON 0：输入功能1：输出功能8．3225端子输入（出）选择OFF 0：输入功能1：输出功能﹟16**菜单（其他参数不用设置）
旋转编码器的应用 例：E6C-N绝对型多旋转高精度型旋转编码器与CPM1A PLC连接进行定位控制 一、连接示意图 型号E6C-NN5C 型号CPM1A-40CD□-□ 二、配线表 【型号E6C-NN5C和型号CPM1A的配线】 型号E6C-NN5C输出信号型号CPM1A 输入信号 单旋转导线外皮褐（20） 00000 数据颜色橙（21） 00001 （灰）黄（22） 00002 绿（23） 00003 蓝（24） 00004 紫（25） 00005 灰（26） 00006 白（27） 00007 粉红（28） 00008 多旋转导线外皮茶（20） 00100 数据颜色橙（21） 00101 （黑）黄（22） 00102 绿（23） 00103 蓝（24） 00104 紫（25） 00105 符号+=0 灰（26） 00106 -=1 白（27） 00107 三、输出时间 【输出时间】 型号E6C-NN5C的绝对值数据 1旋转 2旋转 127旋转 63999
四、梯形图程序 000通道的0 接点，输送到 （单旋转数 BIN） BIN BCD 001通道的 0～7接点，输送 到DM0003（多旋转 数据BIN） BIN 转换到BCD BCD）× 500（单旋转分辨率） 的结果存入 DM0005～6 比较带在DM0010/11的值与DM0012/13 的值间在线性绝对值数据时，输出01000 接点。（限正旋转时进行带域比较）
五、DM设定 【DM设定】 DM0000 0001 0002 0000 数据程序用工作区域 0003 0004 0005 0006 0007 线性绝对值数据 0008 0009 比较数据 0010 9000 0011 0000 上限值设定 0012 0500 0013 0001 下限值设定 注：上述梯形程序为参考例，有时会因程序控制器的数据读入时间而产生数据读取错误。这时，比较上次读入的数据与当前读入的数据。若超过100以上，则该数据作废。（多旋转数据变化时，同时读入单旋转数据与多旋转数据，则错误的数据也被读入。
Heidenhain海德汉编码器 旋转编码器 (带内置轴承，采用定子联轴器安装) ERN 1000 (微型) ExN 400 (小型) ExN 100 (大直径轴) ExN 1100 (内置马达中) ExN 1300 (内置马达中) (带内置轴承、采用分离联轴器的旋转编码器) ROC/ROQ/ROD 400 (标准尺寸) ROD 1000 (微型) (无内置轴承) ECI/EQI 1300 (机械兼容ECN/EQN 1300) ERO 1200 (小型) ERO 1400 (微型) ECI/EQI 1100 (机械兼容ECN/EQN 1100) 角度编码器(带内置轴承) RCN (绝对式测量) RON (增量式测量) ROD (增量式测量) ECN (绝对式测量) (无内置轴承) ERP 880 ERP 4080 ERP 8080 ERO 6080 ERO 6070 ERO 6180 ERA 4280C ERA 4480C ERA 4880C ERA 4282C ERA 7480C ERA 8480C 模块式磁栅编码器 ERM 200 ERM 2200 ERM 2410 ERM 2200 ERM 2400 ERM 2900 编码器,海德汉编码器常用的都有：ERN1331-1024, ERN1331-2048, ERN1381-2048,ERN1387-2048, ROD431-1024, ROD431-2048, EQN1325-2048, ROD320-2000, ROD320-2500 海德汉编码器常用的都有：ERN1331-1024, ERN1331-2048, ERN1381-2048,ERN1387-2048, ROD431-1024, ROD431-2048, EQN1325-2048, ROD320-2000, ROD320-2500 优势供应德国heidenhain编码器 610系列632系列674系列,675系列,684系列,685系列，510系列 312系列,560系列,562系列，540系列,541系列525系列，310系列,320系列 优势供应德国heidenhain编码器 ERN1381.001-2048, ID: 313453-06, 313453-02 EQN1125.030 Heidenhain Endoder海德汉编码器 ERN1381.020-2048, ID: 385489-06 EQN1325.020-2048, ID: 538234-01 ERN1381-2048, ID:385489-56 EQN1325, ID: 312214-53 ERN1381.040-2048, ID:608290-01 EQN1325.001-2048, ID312214-16 ERN1381.062-2048, ID: 385489-08, 385489-07 EQN1325-2048, ID:538234-51 ERN1387.001-2048, ID:312215-14 EQN1325-2048 ID:515385-01 ERN1387.001-2048.ID:312215-02, 312215-66 EQN1325.048-2048, 655251-01 ERN1387-2048, ID:373787-N6 EQN425,ID:312214-16 海德汉研制生产光栅尺、角度编码器、旋转编码器、数显装置和数控系统。海德汉公司的产品被广泛应用于机床、自动化机器，尤其是半导体和电子制造业等领域。 编码器的性能对电机的重要特性具有决定性影响, 例如: 1. 定位精度 2. 速度稳定性 3. 带宽, 它决定驱动指令的响应时间和抗干扰性能 4. 功率损耗 5. 尺寸 6. 噪声 海德汉(HEIDENHAIN) 产品线丰富, 能为各种旋转电机和直线电机提供恰当的解决方
旋转编码器的安装与应用 1．项目训练目的 掌握旋转编码器的安装与使用方法。 2．项目训练设备 旋转编码器及相应耦合器一套。 3．项目训练内容 先熟悉旋转编码器的使用说明书。 (1)旋转编码的安装步骤及注意事项 ①安装步骤： 第一步：把耦合器穿到轴上。不要用螺钉固定耦合器和轴。 第二步：固定旋转编码器。编码器的轴与耦合器连接时，插入量不能超过下列值。E69-C04B型耦合器，插入量5.2mm；E69-C06B型耦合器，插人量5.5mm；E69-Cl0B型耦合器，插入量7.lmm。 第三步：固定耦合器。紧固力矩不能超过下列值。E69-C04B型耦合器，紧固力矩2.0kfg·cm；E69-C06B 型耦合器，紧固力矩2.5kgf·cm；E69B-Cl0B型耦合器，紧固力矩4.5kfg·cm。 第四步：连接电源输出线。配线时必须关断电源。 第五步：检查电源投入使用。 ②注意事项: 采用标准耦合器时，应在允许值内安装。如图5-1所示。 图5-1 标准耦合器安装 连接带及齿轮结合时，先用别的轴承支住，再将旋转编码器和耦合器结合起来。如图5-2所示。 图5-2 旋转编码器安装 齿轮连接时，注意勿使轴受到过大荷重。 用螺钉紧固旋转编码器时，应用5kfg·cm左右的紧固力矩。 固定本体进行配线时，不要用大于3kg的力量拉线。 可逆旋转使用时，应注意本体的安装方向和加减法方向。 把设置的装置原点和编码器的Z相对准时，必须边确定Z相输出边安装耦合器。 使用时勿使本体上粘水滴和油污。如浸入内部会产生故障。 (2)配线及连接 ①配线应在电源0FF状态下进行。电源接通时，若输出线接触电源线，则有时会损坏输出回路。 ②若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。 ③若和高压线、动力线并行配线，则有时会受到感应造成误动作或损坏。 ④延长电线时，应在10m以下。还由于电线的分布容量，波形的上升、下降时间会延长，所以有问题时，应采用施密特回路等对波形进行整形。 还有为了避免感应噪声等，也要尽量用最短距离配线。集成电路输人时，要特别注意。 ⑤电线延长时，因导体电阻及线间电容的影响。波形的上升、下降时间变长，容易产生信号间的干扰(串音)，因此应使用电阻小、线间电容低的电线(双绞线、屏蔽线)。

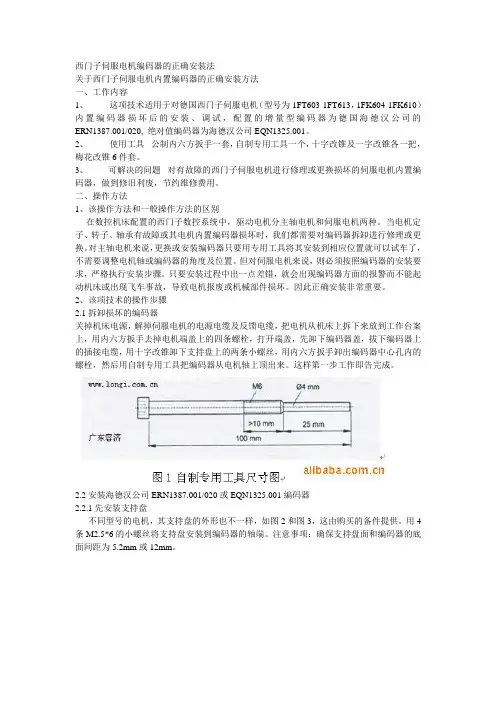

关于西门子伺服电机内置编码器的正确安装方法 一、工作内容 1、这项技术适用于对德国西门子伺服电机（型号为1FT603-1FT613， 1FK604-1FK610）内置编码器损坏后的安装、调试，配置的增量型编码器为德国海德汉公司的ERN1387.001/020, 绝对值编码器为海德汉公司EQN1325.001。 2、使用工具公制内六方扳手一套，自制专用工具一个，十字改锥及一 字改锥各一把，梅花改锥6件套。 3、可解决的问题对有故障的西门子伺服电机进行修理或更换损坏的 伺服电机内置编码器，做到修旧利废，节约维修费用。 二、操作方法 1、该操作方法和一般操作方法的区别 在数控机床配置的西门子数控系统中，驱动电机分主轴电机和伺服电机两种。当电机定子、转子、轴承有故障或其电机内置编码器损坏时，我们都需要对编码器拆卸进行修理或更换。对主轴电机来说，更换或安装编码器只要用专用工具将其安装到相应位置就可以试车了，不需要调整电机轴或编码器的角度及位置。但对伺服电机来说，则必须按照编码器的安装要求，严格执行安装步骤。只要安装过程中出一点差错，就会出现编码器方面的报警而不能起动机床或出现飞车事故，导致电机报废或机械部件损坏。因此正确安装非常重要。 2、该项技术的操作步骤 2.1拆卸损坏的编码器 关掉机床电源，解掉伺服电机的电源电缆及反馈电缆，把电机从机床
上拆下来放到工作台案上，用内六方扳手去掉电机端盖上的四条螺栓，打开端盖，先卸下编码器盖，拔下编码器上的插接电缆，用十字改锥卸下支持盘上的两条小螺丝，用内六方扳手卸出编码器中心孔内的螺栓，然后用自制专用工具把编码器从电机轴上顶出来。这样第一步工作即告完成。 图1自制专用工具尺寸图 2.2安装海德汉公司ERN1387.001/020或EQN1325.001编码器 2.2.1先安装支持盘 不同型号的电机，其支持盘的外形也不一样，如图2和图3，这由购买的备件提供。用4条M2.5*6的小螺丝将支持盘安装到编码器的轴端。注意事项：确保支持盘面和编码器的底面间距为 5.2mm或12mm。 1.支持盘 2.编码器 图2 1FT606-1FT613/1FK606-1FK613电机内置编码器的支持盘
位置检测装置作为数控机床的重要组成部分，其作用就是检测位移量，并发出反馈信号与数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件使其向着消除偏差的方向运动，直至偏差等于零为止。为了提高数控机床的加工精度，必须提高检测元件和检测系统的精度。其中以编码器，光栅尺，旋转变压器，测速发电机等比较普遍，下面主要对光栅和编码器进行说明。 光栅,现代光栅测量技术 简要介绍： 将光源、两块长光栅（动尺和定尺）、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。光栅尺输出的是电信号，动尺移动一个栅距，输出电信号便变化一个周期，它是通过对信号变化周期的测量来测出动就与定就职相对位移。目前使用的光栅尺的输出信号一般有两种形式，一是相位角相差90度的2路方波信号，二是相位依次相差90度的4路正弦信号。这些信号的空间位置周期为W。下面针对输出方波信号的光栅尺进行了讨论，而对于输出正弦波信号的光栅尺，经过整形可变为方波信号输出。输出方波的光栅尺有A 相、B相和Z相三个电信号，A相信号为主信号，B相为副信号，两个信号周期相同，均为W，相位差90o。Z信号可以作为较准信号以消除累积误差。 一、栅式测量系统简述 从上个世纪50年代到70年代栅式测量系统从感应同步器发展到光栅、磁栅、容栅和球栅，这5种测量系统都是将一个栅距周期内的绝对式测量和周期外的增量式测量结合了起来，测量单位不是像激光一样的是光波波长，而是通用的米制（或英制）标尺。它们有各自的优势，相互补充，在竞争中都得到了发展。由于光栅测量系统的综合技术性能优于其他4种，而且制造费用又比感应同步器、磁栅、球栅低，因此光栅发展得最快，技术性能最高，市场占有率最高，产业最大。光栅在栅式测量系统中的占有率已超过80%，光栅长度测量系统的分辨力已覆盖微米级、亚微米级和纳米级，测量速度从60m/min，到480m/min。测量长度从1m、3m达到30m和100m。 二、光栅测量技术发展的回顾 计量光栅技术的基础是莫尔条纹（Moire fringes），1874年由英国物理学家 L.Rayleigh首先提出这种图案的工程价值，直到20世纪50年代人们才开始利用光栅的莫
旋转编码器 旋转编码器是由光栅盘（又叫分度码盘）和光电检测装置（又叫接收器）组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光栅盘与电机同轴，电机旋转时，光栅盘与电机同速旋转，发光二极管垂直照射光栅盘，把光栅盘图像投射到由光敏元件构成的光电检测装置（接收器）上，光栅盘转动所产生的光变化经转换后以相应的脉冲信号的变化输出。 编码器码盘的材料有玻璃、金属、塑料等。玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高。金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性也比玻璃的差一个数量级。塑料码盘成本低廉，但精度、热稳定性、寿命均要差一些。 编码器以信号原理来分，有增量式编码器（SPC）和绝对式编码器（APC），顾名思义，绝对式编码器可以记录编码器在一个绝对坐标系上的位置，而增量式编码器可以输出编码器从预定义的起始位置发生的增量变化。增量式编码器需要使用额外的电子设备（通常是PLC、计数器或变频器）以进行脉冲计数，并将脉冲数据转换为速度或运动数据，而绝对式编码器可产生能够识别绝对位置的数字信号。综上所述，增量式编码器通常更适用于低性能的简单应用，而绝对式编码器则是更为复杂的关键应用的最佳选择--这些应用具有更高的速度和位置控制要求。输出类型取决于具体应用。 一：增量式旋转编码器工作原理 增量式旋转编码器通过两个光敏接收管来转化角度码盘的时序和相位关系，得到角度码盘角度位移量的增加（正方向）或减少（负方向）。
增量式旋转编码器的工作原理如下图所示。 图中A、B两点的间距为S2，分别对应两个光敏接收管，角度码盘的光栅间距分别为S0和S1。 当角度码盘匀速转动时，可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理，当角度码盘变速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。 通过输出波形图可知每个运动周期的时序为： 我们把当前的A、B输出值保存起来，与下一个到来的A、B输出值做比较，就可以得出角度码盘转动的方向， 如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，再除以所用的时间，就得到此次角度码盘运动的角速度。 S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。
