1、电荷泵原理 电荷泵的基本原理是，电容的充电和放电采用不同的连接方式，如并联充电、串联放电，串联充电、并联放电等，实现升压、降压、负压等电压转换功能。 上图为二倍升压电荷示，为最简单的电荷泵电路。V2输出为方波信号，当V2为低电平的时候，V1通过D1、C1、V2对电容C2充电，C2两端电压上正下负;当V2为高电平输出的时候，V2输出电压与C1两端电压相叠加，通过D3对负载供电并对C2充电。如果忽略二极管压降，则C2两端电压Vo=V2+V1，其中V2为电压源V2的高电平输出电压。 由于电荷泵整个工作过程的核心部分为电容充放电过程，所以最重要的公式为电容充放电公式：I*T=ΔV*C，其中T为电容充放电周期，ΔV为每个充放电周期内电容两端电压波动，I为充放电电流。 电荷泵以非常简单的电路可以实现升压、降压、负压等功能，所以各种不同的场合为电路扩展小功率电路。 2、电荷泵在电路中的作用 1.功率电路中的电荷泵 电荷泵的一个非常广泛的用途就是在由N沟道MOSFET构成的半桥电路中为上桥臂提供浮驱电压。典型接法如下图所示，图中红框内的二极管D及电容Cboot与主电路中半桥的下桥臂T1构成电荷泵。当半桥的下臂T1开通时，Vcc 通过D与T1为电容Cboot充电;当T1关断T2导通时，Cboot为上臂T2提供MOSFET导通所必需的Vgs电压。这是由于T2在电路中的位置所决定的，当T2导通时，如果忽略导通压降Vds，T2的源极电压Vs=Vr，所以如果想要饱和导通，加上T2门极上的驱动电压需满足Vg=Vr+Vgs，对于功率型N沟道
MOSFET而言，Vgs通常需要15V左右。电荷泵以很少的元器件满足了这一设计要求，所以在此类应用中得到广泛应用。 虽然上图中所述的自举型电荷泵（采用半桥的下臂作为电荷泵的一部分）使电路设计变得非常简单，但实际使用过程中有些限制，如对桥臂的开通时序和占空比有限制等。所以，在某些要求比较高的应用场合，采用他驱型的电荷泵，即将电荷泵电路及驱动波形与主功率电路分离，采用外部电路构成电荷泵。这样的电路虽然结构比自举驱动电路略微复杂一些，但克服了自举驱动电路的一些问题，在某些场合也得到较广泛的应用。 2.RS-232电平转换中的升压、负压 电荷泵的另外一个极为广泛的应用就是为电平转换芯片提供符合RS-232标准的电源电压。电平转换芯片的供电通常为3.3V或者5V的单电源，而RS232电平标准要求，以-3~-15V表示逻辑电平“1”，以+3~+15V表示逻辑电平“0”，所以RS232转换芯片不仅要完成电平转换，还要提供符合要求的电源转换。 下图为RS232电平转换芯片的典型结构框图，首先以一个升压电荷泵将+3.3V或5V的输入电源进行二倍压升压，然后采用一个负压电荷泵将二倍压升压后的电源输出进行转换为负电压。

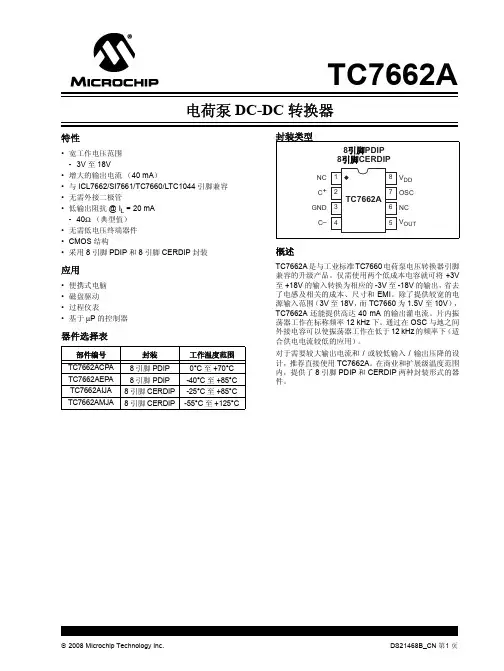

背景知识： 便携式移动设备大多以电池供电，其负载电路通常是微处理器控制的设备，比如移动电话、掌上电脑等等，此类设备要求供电电源效率高、输出纹波电压小。直流变换器就是把未经调整的电源电压转化为符合要求的电源。电池的广泛使用，给这一类电源带来特殊的要求:高效率、静态电流小、很小的面积、低重量并且价格便宜。传统的电源通常使用一个电感实现DC/DC变换，但是电感体积庞大、容易饱和、会产生EMI而且电感价格昂贵。为解决此类问题，现代电源通常采用电荷泵电路。电荷泵采用电容储存能量，外接组件少，非常适合用于便携式设备中，并且随着其电路结构的不断改进和工艺水平的提高，也可应用在需要较大电流的应用电路中。因此高效率电荷泵DC-DC转换器因其功耗小、成本低、结构简单、无需电感、二极管、MOSFET等外围组件、高EMI抑制等优点，在电源管理电路中己得到广泛应用。 基本原理： 电荷泵使用电容储存能量，并且随着电荷泵电路结构的改进，也可应用在需要大电流的应用电路中。一般电荷泵电路主要有两种工作模式——“LINEAR” 模式和“SKIP”模式。 当电荷泵工作在“LINEAR”模式下，可以获得较低的输出纹波，工作在“SKIP”模式下可以获得较低的静态电流。为描述方便，以下分析中的电荷泵四个开关管均用NMOS代替，而并非实际上电荷泵开关中既有PMOS又有NMOS。 无电感型电荷泵如图1所示，包含四个开关(M1-M4)、一个泵电容(flying capacitor) CF、输出电容(OutputCa pacitor)LOUT。一个简单的工作过程可分为三个阶段: 阶段A ( 充电阶段，M1和M2导通):泵电容被VIN充电，CF两端的平均压差为VIN减去充电电流在M1和M2产生压降。 阶段B （能量传输阶段，M3和M4导通):泵电容向负载电容放电，其两极平均电压为 阶段C (等待阶段，M1-M4均不导通):没有能量从VIN传输到CF和Cout。VCF =常量。在等待状态，CF两端电压保持恒定，这意味着:
基于LM331频率电压转换器电路设计LM331基本上是从国家半导体精密电压频率转换器。该集成电路具有手像应用模拟到数字的转换，长期一体化，电压频率转换，频率电压转换。宽动态范围和出色的线性度，使适合上述应用的IC，这里的LM331作为电压转换器转换成一个成比例的电压，这是非常线性的输入频率与输入频率的频率有线。电压转换的频率达到差分输入频率使用电容C3和电阻R7，和由此产生的脉冲序列喂养的PIN6的 IC(阈值)。在PIN6负由此产生的脉冲序列的边缘，使得内建 说明 LM331基本上是从国家半导体精密电压频率转换器。该集成电路具有手像应用模拟到数字的转换，长期一体化，电压频率转换，频率电压转换。宽动态范围和出色的线性度，使适合上述应用的IC，这里的LM331作为电压转换器转换成一个成比例的电压，这是非常线性的输入频率与输入频率的频率有线。电压转换的频率达到差分输入频率使用电容C3和电阻R7，和由此产生的脉冲序列喂养的PIN6的 IC(阈值)。在PIN6负由此产生的脉冲序列的边缘，使得内建的比较器电路，触发定时器电路。在任何时刻，电流流过的电流输出引脚(引脚6)将输入频)的值成正比。因此，输入频率(FIN)成正比的电压(VOUT)率和定时元件(R1和C1 将可在负载电阻R4 。电路图
注意事项 该电路可组装在一个VERO板上。 我用15V直流电源电压(+ VS)，同时测试电路。 LM331可从5至30V DC之间的任何操作。 R3的值取决于电源电压和方程是R3 =(VS - 2V)/(2毫安)。 根据公式，VS = 15V，R3 = 68K。 输出电压取决于方程，VOUT =((R4)/(R5 + R6))* R1C1 * 2.09V *翅。壶R6可用于校准电路。

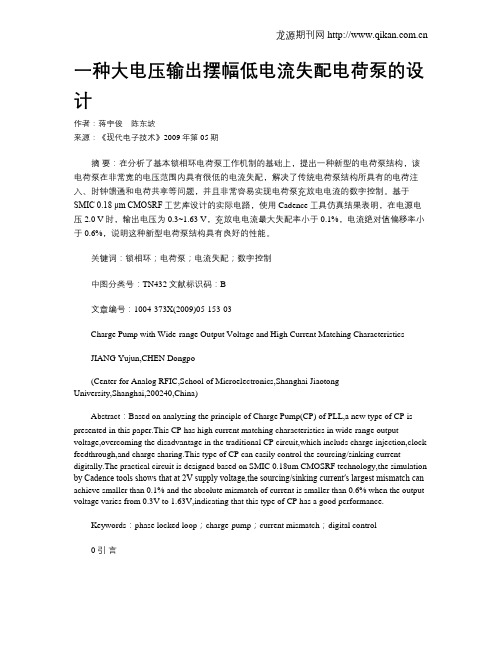

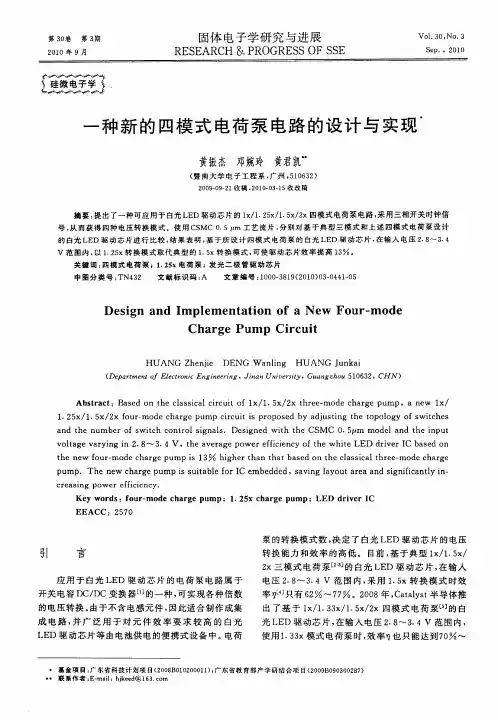

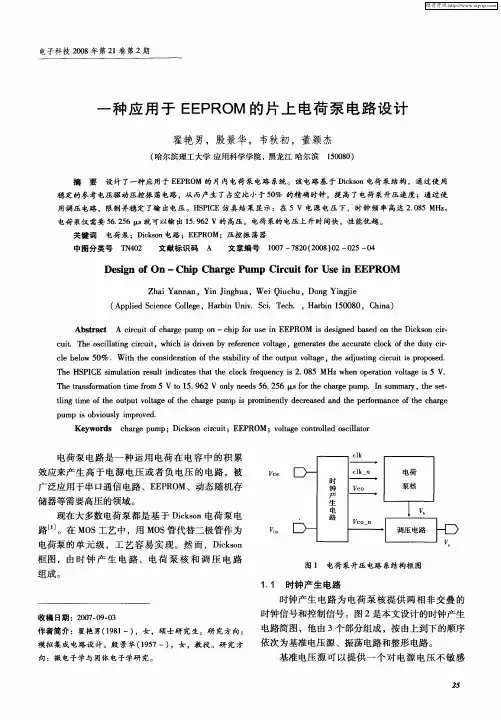

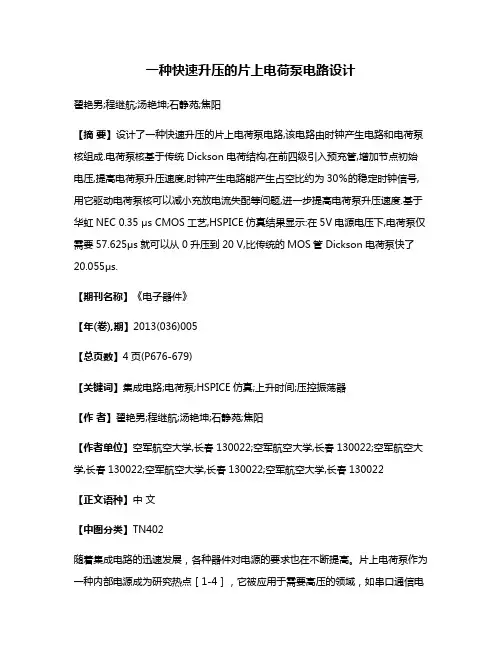

一种改进型的CMOS电荷泵电路1 朱翔，陈星弼 电子科技大学电子薄膜与集成器件国家重点实验室，成都（610054） E-mail：xiangzhu@https://www.doczj.com/doc/fb15878994.html, 摘要：本文提出一种改进型的CMOS电荷泵电路结构。在传统的电荷泵电路基础上，本文采用了后级反馈控制结构和预充电结构。理论分析表明，本文结构具有更小的开关管损耗、更大的电压增益与更高的输出电压，同时获得更短的初态建立时间与更高的电路转换效率。CADENCE SPECTRE 仿真显示，相对于传统结构，电压增益增大60%，初态建立时间缩小20% 。该结构适用于低电源电压和低功耗电路设计。 关键词：电荷泵电路，电压增益，初态建立时间，转换效率 中图分类号：TN4 1．引言 电荷泵电路是一种能够产生比电源电压更高的电压的电路。它在实现过程中不使用电感，而能够只用电容和有源器件来实现，非常便于集成。电荷泵电路具有广泛应用，一个重要的用途是用于非易失性存储器中，作为编程电压产生器或电平转换电路中的高压产生器。电荷泵电路还应用在需要高压来驱动模拟开关的低电源电压开关电容系统、数模转换器和DC-DC转换器中。随着IC的设计与制造中晶体管尺寸的逐渐减小（scaling down）以及低功耗的需求越来越高，电源电压将不断降低，电荷泵电路的应用也将越来越广泛[1]。 现在集成的电荷泵电路多数基于经典的Dickson型电荷泵[2]。其基本结构如图1所示，时钟脉冲经电容耦合到各个极点,利用二极管的单向导电性和电容存储电荷的特性,在时钟驱动下将电荷从输入端推向输出端。在CMOS工艺中，二极管不易实现，往往用栅漏短接的MOS 管代替，但MOS管的阈值电压会严重影响电荷泵的增益，衬偏效应使问题更加严重，限制了最大输出电压。为了解决这个问题，已经有很多种方案被提出，如Jinbo的四相位电荷泵电路，Wu的 Static CTS电荷泵电路等等，都是对Dickson型电荷泵较低增益缺陷的改进。 图1 经典的Dickson型电荷泵电路 另外，由于电荷泵不可避免涉及到启动时间的问题，特别是电荷泵级数增多时，初态建立时间会更长，进而影响电荷泵的效率，因此初态情况也是需要考虑的问题。 本文提出了一种改进型的CMOS电荷泵，在Wu的电荷泵基础上进行改进，既有较大的增益，又优化了初态建立时间。第二部分将详细进行分析。第三部分将给出电路的仿真，第四部分简略描述相关的振荡器电路,最后是结论。 1本课题得到高等学校博士学科点专项科研基金（项目编号：20030614005）的资助。
《模拟电子技术基础》课程设计报告题目电压/频率变换器 班级电科1124 姓名冯刚毅 学号201211911406 成绩 日期
课程设计任务书
一电压/频率变换器的设计方案简介 1.1 实验目的及应用意义 1．学习简单积分电路的设计与由555定时器组成的单稳态触发器。 2．用multisim设计出实验原题图，使V I变化范围：0∽10V，f o变化范围：0∽10kHz；并分析其功能原理。 1.3 设计思路 电压/频率变换器的输入信号频率f。与输入电压V i 的大小成正比，输入控制电压V i常为直流电压，也可根据要求选用脉冲信号做为控制电压，其输出信号可为正弦波或者脉冲波形电压。 本设计利用输入电压的大小改变电容的充电速度，从而改变振荡电路的振荡频率，故采用积分器作为输入电路。积分器的输出信号去控制电压比较器或者单稳态触发器，可得到矩形脉冲输出，由输出信号电平通过一定反馈方式控制积分电容恒流放电，当电容放电到某一域值时，电容C再次充电。由此实现V i 控制电容充放电速度，即控制输出脉冲频率。 1.4 原理框图设计
电压频率转换器原理框图1.5 电路图
二电压频率变换器各单元电路设计 2.1 积分器设计 积分器采用集成运算放大器和R C 元件构成的反向输入积分器。具体电路如下： 2.2 单稳态触发器设计 单稳态触发器采用555 定时器构成的单稳电路。具体电路如下：
2.3 电子开关设计 电子开关采用开关三极管接成反向器形式，当触发器的输出为高电平时，三极管饱和导通，输出近似为0，当触发器输出为低电平时，三极管截止，输出近似等于+Vcc。 2.4 恒流源电路设计 恒流源电路可采用开关三极管T，稳压二极管D z 等元件构成。具体电路如下所示。当V1’为0时，D2，D3 截止，D4 导通，所以积分电容通过二极管放电。当V1’为1 时，D2，D3 导通，D4 截止，输入信号对积分电容充电。在单稳态触发器的输出端得到矩形脉冲。
. 频率/电压变换器* 一、概述 本课题要求熟悉集成频率——电压变换器LM331的主要性能和一种应用； 熟练掌握运算放大器基本电路的原理，并掌握它们的设计、测量和调整方法。 二、技术要求 当正弦波信号的频率f i 在200Hz~2kHz 范围内变化时,对应输出的直流电压V i 在1~5V 范围内线形变化; 正弦波信号源采用函数波形发生器的输出(见课题二图5-2-3); 采用±12V 电源供电. 三、设计过程 1．方案选择 可供选择的方案有两种,它们是: 》 ○ 1用通用型运算放大器构成微分器,其输出与输入的正弦信号频率成正比. ○ 2直接应用F/V 变换器LM331,其输出与输入的脉冲信号重复频率成正比. 因为上述第○ 2种方案的性能价格比较高,故本课题用LM331实现. LM331的简要工作原理 LM331的管脚排列和主要性能见附录 LM331既可用作电压――频率转换（VFC ） 可用作频率――电压转换（FVC ） LM331用作FVC 时的原理框如图5-1-1所示. R +V CC 此时,○ 1脚是输出端(恒流源输出),○6脚为输入端(输入脉冲链),○7脚接比较电平. 工作过程(结合看图5-1-2所示的波形)如下: ；
2/3V CC v ct V 0 v CL p-p V CC 1 s t 图5-1-2 当输入负脉冲到达时,由于○6脚电平低于○7脚电平,所以S=1(高电平)，Q =0（低电平）。
此时放电管T 截止，于是C t 由V CC 经R t 充电，其上电压V Ct 按指数规律增大。与此同时，电 流开关S 使恒流源I 与○1脚接通，使C L 充电，V CL 按线性增大（因为是恒流源对C L 充电）。 经过的时间，V Ct 增大到2/3V CC 时，则R 有效（R=1，S=0），Q =0，C t 、C L 再次充电。然后，又经过的时间返回到C t 、C L 放电。 以后就重复上面的过程，于是在R L 上就得到一个直流电压V o （这与电源的整流滤波原理类似），并且V o 与输入脉冲的重复频率f i 成正比。 C L 的平均充电电流为i ×（）×f i C L 的平均放电电流为V o /R L 当C L 充放电平均电流平衡时，得 V o =I ×（）×f i ×R L 式中I 是恒流电流，I=R S 式中是LM331内部的基准电压（即2脚上的电压）。 于是得i t t S L o f C R R R 09 .2V = " 可见，当R S 、R t 、C t 、R L 一定时，V o 正比于f i ，显然，要使V o 与f i 之间的关系保持精确、稳定，则上述元件应选用高精度、高稳定性的。 对于一定的f i ，要使V o 为一定植，可调节R S 的大小。恒流源电流I 允许在10μA~500μA 范围内调节，故R S 可在190k Ω~ k Ω范围内调节。一般R S 在10k Ω左右取用。 2．LM331用作FVC 的典型电路 LM331用作FVC 的电路如图5-1-3所示。 f i lo mA 2.02 V R CC x -=
电荷泵的基本原理 电容是存储电荷或电能，并按预先确定的速度和时间放电的器件。如果一个理想的电容以理想的电压源％进行充电，如图1（a）所示，则电容将依据Dirac电流脉冲函数立即存储电荷，如图1（b）所示。存储的｀总电荷数量按下式计算。 实际的电容具有等效串联阻抗（ESR）和等效串联电感（ESL），两者都不会影响到电容存储电能的能力。然而，它们对开关电容电压变换器的整体转换效率有很大的影响。实际电容充电的等效电路如图1（c）所示，其中Rs．是开关的电阻。ESL 为实际的电容等效串联电感，则在电容的充电电流路径上具有串联电感，通过适当的器件布局设计可以减小这个串联电感。 图1 电荷泵工作的基本原理图 如图2（a）所示的电路一旦被加电，由于电容的寄生效应限制了峰值充电电流，并增加了电荷转移时间，因此电容的电荷累积不能立即完成，这意味着电容两端的初始电压变化为零。电荷泵就是利用了这种电容特性来工作的。 图2 电荷泵电路及其工作波形 电压变换在两个阶段内得以实现。在第一个阶段期间，开关S1和S2关闭，而开关S3和S4打开，电容充电到其值等于输入电压。
在第二个阶段，开关S3和s4关闭，而S1和S2打开。因为电容两端的电压降不能立即改变，输出电压则跳变到输入电压值的两倍，即 使用这种方法可以实现电压的倍压，通常开关信号的占空比为50％时，能产生最佳的电荷转移效率。 图2（b）中显示了图（a）电路实现电压倍压的稳态电流和电压波形。如图（a）所示电路在第一阶段时，充电电流会流入到C1中。该充电电流的初始值决定于电容C1两端的初始电压、C1的ESR及开关的电阻。在C，充电后，充电电流呈指数级地降低。充电时间常数是开关周期的几倍，更小的充电时间常数将导致峰值电流的增加。在这个时间内，输出电容CHOLD 线性放电以提供负载电流。 在第二阶段，C1＋连接到输出端，放电电流（电流大小与前面的充电电流相同）通过C1流到负载。在这个阶段，输出电容电流的变化大约为2IOUT。尽管这个电流变化应该能产生的输出电压变化为2IOUT×ESRCHOLD，但使用低ESR的陶瓷电容使得这种变化可以忽略不计。此时，CHOLD线性地充电。当C1连接到输入和地之间时，CHOLD线性地放电。总的输出纹波峰-峰电压值为 在更高的开关频率时可以采用更小的输出电容来获得相同的纹波，电荷泵的寄生效应会导致输出电压随着负载电流的增加而下降。事实上，总是存在2IOUT的电流流过C1和两个开关导通电阻（RSW），导致产生的功耗为 除了这些纯粹的电阻损耗，电流IOUT流过开关电容C1的等效电阻时产生的功耗为 流过CHOLD的电流等于IOUT，其产生的功耗为 所有这些损耗可以用下面的等效输出电阻进行汇总。 这样一来，电荷泵的输出电压为 电荷泵的开关工作示意图如图3所示。同样的，电压转换在两个阶段内得以实现。在第一个阶段，开关S1～S3关闭，而开关S4～S8打开。因此，C1和C2并联，假设C1＝C2则充电到一半的输入电压为
