尊敬的用户：
感谢您选用山东九虹重工有限公司生产的QTZ50(JH4810)塔式起重机。
为了使您正确使用与维护该设备，在安装和使用本塔机之前，敬请仔细阅读使用说明书，并妥善保存，以备查询。
敬请遵守国家有关特种设备安装、拆卸、使用、保养、检查及维修等相关标准和法律法规的要求，保持本机状态良好，运行安全。
如您在安装使用过程中遇到自行解决不了的问题，请及时与我公司联系。
公司地址：山东省聊城市高唐县人和办事处建筑机械工业园
电话：0635- 3671555 传真：
因本公司致力于产品的不断完善，产品有些局部结构或个别参数更改时，恕不另行通知，如有疑问请与本公司联系。
本公司向用户说明：
1、产品保修期:自塔机出厂之日算起六个月。
2、在保修期内公司负责保修因制造缺陷损坏的零部件。
3、本公司不负责易损件的保修，但可提供更换服务。
4、因用户不按本说明书所述规程操作或未对塔机进行定期维护和保养而造成的塔机损坏及安全事故，本公司不负任何责任。
5、因电网电压不符合要求及自然灾害造成的零部件损坏，责任自负。本公司可有偿提供配件及服务。
6、该塔机工作环境温度：- 20℃— 40℃；最大工作风速：20m/s；工作级别：A5。
重要说明：寒冷地区（-20°C 以下）用户冬季施工请严格遵守说明书中塔机工作环境要求，否则一切后果自负。
1、概述 (1)
2、起重机技术性能 (2)
2.1 技术性能参数表（表一） (2)
2.2 配套机构明细表（表二） (2)
2.3 起重特性表（表三） (4)
2.4 起重特性曲线 (4)
2.5供电参数 (5)
3、起重机构造简述 (6)
3.1 总体布置 (6)
3.2 钢结构部分 (8)
3.3工作机构 (17)
3.4 安全保护装置 (19)
3.5 电气控制与操纵系统 (21)
3.6电气安装注意事项 (22)
4、起重机的安装 (23)
4.1基础 (23)
4.2组装注意事项 (23)
4.3接地装置 (24)
4.4 塔机组装过程 (24)
5、安全保护装置及调试 (33)
6、起重机的使用 (34)
6.1 投入使用前的工作 (34)
6.2安全操作规程 (35)
6.3起重机的维修与保养 (37)
6.4常见故障及排除方法 (39)
6.5 其它 (43)
7、起重机的拆卸 (44)
7.1拆卸塔身标准节 (44)
7.2拆卸起升钢丝绳、平衡重 (45)
7.3拆卸起重臂 (45)
7.4 拆卸平衡臂 (45)
7.5 拆卸其它部件 (45)
7.6塔机拆卸后的注意事项 (45)
8、附图、附表 (46)
8.1塔机部件重量一览表 (46)
8.2塔式起重机各部件润滑明细表 (47)
8.3易损件明细表 (48)
8.4轴承明细表 (49)
8.5基础图 (50)
8.6平衡臂拉杆 (51)
8.7起重臂拉杆 (52)
8.8电气接线及原理图 (53)
8.9电气元件清单 (55)
9、使用说明书附录 (56)
1、概述
QTZ50（JH4810）塔式起重机是山东九虹重工有限公司生产制造的起重运输机械。该机为水平臂架、小车变幅、上回转液压顶升式起重机。最大工作幅度48m；独立起升高度30m，附着起升高度120m；最大起重量为4t；额定起重力矩为500k N·m；最大起重力矩为611.2k N·m。
该机特点：
（1）整机外形美观大方。
（2）性能参数及技术指标达到国内领先、国际先进水平。
（3）底梁（方架）上平面、标准节两端面均采用焊后整体铣削工艺，表面光洁，尺寸高度统一，完全实现了塔身标准节之间的无缝对接。不仅保证了塔身整体的垂直度，同时也提高了塔身主肢承力的均匀性。
（4）标准节主肢、上下支座的组焊由“焊接机器人”完成，焊接参数控制稳定，充分保证了焊缝的内在质量和表面质量。
（5）上支座回转支承及回转减速机的安装孔，均采用一次性装夹镗削加工工艺，实现了二者中心距的精确控制，充分保证了齿轮副的啮合精度，有效提高了回转机构的使用寿命，而且拆装维护方便。
（6）下支座上平面与回转支承下平面采用有止口连接，既保证了回转支承的定心精度，同时又降低了塔机在使用过程中因高强度螺栓的轻微松动而产生的剪切力。
（7）起重臂的制作在“快换接头式单节变臂组焊工装”上完成，工装设计先进、合理，对起重臂的截面及连接尺寸控制准确，保证了顺利接臂后的直线度。
（8）外套架爬升轮组的定位，采用了自制“标准节”作为爬升间隙定位基准，避免了因爬升间隙的不合理从而导致塔机顶升时的震动与爬行。
（9）钢构件主要原材料均进行严格评价筛选，并按标准严格检验，保证了塔机使用的安全可靠性。
（10）优选国内品牌配套机构及电气元件，为塔机正常运行提供了有力保障。
（11）钢构件的表面涂装由抛丸涂漆线完成，增强了漆层的附着力，经久耐用。（12）塔机各部件颜色搭配均进行了科学的论证，协调美观。
（13）司机室独立外置，视野良好，给操作者创造了良好的工作环境。
2、起重技术性能
2.1 技术性能参数表（表一）
表一技术性能表
表二配套机构明细表
2.3 起重特性表（表三）
2.4 起重特性曲线
QTZ50（JH4810）塔机力矩曲线（二倍率）
QTZ50（JH4810）塔机力矩曲线（四倍率）
2.5供电参数：
2.5.1整机总功率：25.1kW
2.5.2 供电电压： 380V±10％
2.5.3 供电频率：50Hz
3、起重机构造简述
QTZ50（JH4810）自升式塔式起重机由钢结构，传动机构，液压顶升，电气控制，以及安全保护装置等组成，各部分结构及特点简介如下：
3.1 总体布置
整机的地梁被紧固于专用的混凝土基础上，其上部与塔身连结，塔身上端与下支座下面连接，下支座下面同时与套架连接，下支座上面与回转支承的外圈连接。紧固在回转支承内圈上的转动部分包括:上支座、塔帽、起重臂、平衡臂、变幅小车与吊钩、配重、起升机构、回转机构以及司机室等，这些部件均可以绕塔身轴心线在各自水平面内一起作540°的全方位回转。
起重臂用两根起重臂拉杆与塔帽连接，其根部与上支座销轴连接，平衡臂则用两根平衡臂拉杆与塔帽相连，其根部与上支座销轴连接。起升机构设在平衡臂中后部，回转机构布置在回转上支座的右侧，左侧是司机室，变幅小车和吊钩由设在位于起重臂靠近臂根处的变幅机构牵引，沿起重臂纵轴线做水平往复运动。
塔身高度由地梁、标准节的高度组成，独立高度由13节标准节组成，最大起升高度120m时，由54节塔身节组成，同时有6道附着装置。附着预埋件埋于事先计划好的附着高度位置，以便用附着撑杆将塔身附着于建筑物上。
顶升机构由套架和液压顶升装置两部份组成，套架为框架式空间钢结构件，用销轴与下支座相连，其后侧装有液压顶升装置的顶升油缸及顶升横梁，液压泵站放置在套架工作平台上，顶升时顶升横梁顶在塔身的踏步上在油缸的作用下，套架连同下支座以上部分沿塔身轴心线上升，油缸顶升两次，可引入一个标准节。
起升高度不超过30米时，采用独立式，大于30米时采用附着式，附着时不论任何情况下，上部悬臂部分不得大于22米。独立高度时标准节13节。附着时可根据需要增加标准节和附着装置。
QTZ50（JH4810）塔机基础固定独立式外形尺寸
附着式塔机外形尺寸
17.6x 5=88m
17.6m
21.1m
30m
39.2m
56.
7m 74.3m
91.9m
109.5m
120m
21.1m
38.7m
73.9m
91.5m
109.1m
56.3m
第六道
第五道
第四道
第三道
第二道
第一道
3.2 钢结构部分
钢结构部分主要有地梁、标准节、基础节、附着装置、回转支承、下支座、上支座、塔帽、司机室、平衡臂、起重臂、起重臂拉杆、变幅小车及套架等。
3.2.1地梁：（见图3）
地梁是由井字梁骨架、连接座组成。通过8根M27X300的高强螺栓与基础节相连，整个底架通过16个M36的地脚螺栓和8件压件紧固的基础上方。
图三
3.2.2塔身节（见图4）
塔身是由基础节、标准节组成，各节由角钢组焊成长正方形空间桁架结构，外形尺寸1500mmx1500mmx2200mm。每两个塔节的上下连接，均采用10.9级M27X300的高强度螺栓、螺母紧固连接起来。每个标准节内部都设有与标准节等长的爬梯，以便操作与维修人员上下塔机时使用，且每3节有一休息平台。各标准节均具有互换性，改变塔身标准节安装节数，起重机可达到不同的起升高度。在标准节的同一侧面的两根主弦杆上，各焊有上下两个带槽的踏步，在主弦杆的该部位已相应加强，顶升作业时，顶升横梁两端的轴头和顶升套架上的爬升销轴，随着顶升油缸的伸缩，按步骤先后地落在踏步上，使顶升套架沿塔身垂直爬升，完成两个动作循环顶升套架升高一个标准节高度，此时可加接一个标准节，如此循环动作，使塔机达到所需要的高度，拆塔时采用相反的程序减
节，逐步将塔身高度降下来。
图4
3.2.3 回转台（见图5）
回转台由上支座和下支座两部分组成，上支座的上部焊有由方管等组焊而成的矩形回转塔身，其顶部四角用耳板销轴与塔帽连接，两侧的横梁亦为方管，下端由36个M20高强度螺栓与回转支承的内圈紧固，前方用销轴与起重臂根部连接，后方用销轴与平衡臂根部连接，左前方装有司机室，并设有工作平台，上支座右侧装有回转机构，回转机构的小齿轮与回转支承的大齿圈啮合，由于回转支承固定在下支座上，当启动回转机构时，可使塔机上支座及以上部分沿塔身轴心做回转运动。
回转支承的下部为下支座，回转支承的外齿圈与下支座用36个M20高强度螺栓紧固连接，塔机顶部的全部载荷由回转支承传递给下支座，下支座下部用4个销轴和8套M27X300高强度螺栓分别与套架和塔身联接。套架有可拆卸的引进装置，用来引进加高的标准节，通过引进装置引入套架中间，从而完成液压升降加减标准节的作业。
图5
3.2..4 司机室
司机室为框架结构，整个司机室设置在回转框架的左前方，右前方为起重臂，在右后方为平衡臂，司机室内宽敞明亮，视野开阔，前窗可以开启，便于通风，室内设有操纵座椅，座椅两侧为操纵台，电控柜设在室内的后方，检修十分方便，室内除配有照明灯外，电控柜内还设有电源插头，可供夜间检修接工作电源，或供司机室内降温取暖之用。3.2..5 起重臂（见图6）
起重臂横截面为等腰三角形，斜腹杆、水平斜腹杆均为无缝钢管，两根下弦杆为80*80mm 方管，下弦杆的上表面及侧面，保证分别平整及相互垂直，以兼作变幅小车的运行轨道。工作幅度48m时起重臂共由八节组成，每节之间有互换性，依据其结构特征和上弦杆的连接方式，可以确定每节臂的安装位置，各节之间上弦杆用销轴连接，下弦杆用销轴连接，接缝处间隙小、平滑，小车轮经过时可减小振动。为了保持臂架水平，上弦杆设有两个吊点，通过起重臂拉杆与塔帽相连，起重臂根部通过销轴与上支座相连。
图6起重臂图
3.2.6 变幅小车
变幅小车是带动吊钩与起吊物品沿起重臂纵轴线往复运动钢结构件，具有8只行走轮，每边4只，行走轮的运行轨道是起重臂的下弦杆，在小车的一侧，设有检修吊篮，该吊篮随变幅小车一起运动，可将操作人员安全地送到起重臂的任意位置进行检修或安装，变幅小车的一端设有调节螺杆，可用于张紧变幅钢丝绳。同时还有断绳保护器，小车变幅绳一旦断开能防止小车失控。小车两侧还设有防坠落装置。见图7
图7
3.2.7 吊钩
本塔机吊钩倍率可在2倍率和4倍率之间进行变换，变换的目的是使起升机构的起重能力提高一倍而相应的起升速度降低一倍，这样起升机构就能够更能灵活的满足施工需要。
变换方法如下（图8）
a.4倍率变2倍率
将吊钩落地，竖立在地面，此时应避免钢丝绳与其它部件摩擦。钢丝绳稍稍松弛，拔出倍率销轴。开动起升机构低速档，将小滑轮夹板缓慢提升，直至抵住变幅小车底板。继续开动起升机构，即形成二倍率吊钩工作组。
b.2倍率变4倍率
将吊钩落地，竖立在地面。继续下放钢丝绳，小滑轮夹板将在自重作用下，下落至
双滑轮夹板。装入倍率销轴，开动起升机构将吊钩提起，即形成四倍率吊钩工作组。
图8
3.2..8 平衡臂（见图9）
平衡臂是由角钢与槽钢组焊而成的平面桁架结构，起升机构安装在中间偏后方，臂的尾端放置6块配重（见图10），臂的上平面及配重两侧设有行走平台，用于检修和安装，尾部设有两个吊点，通过平衡臂拉杆与塔帽相连，平衡臂根部通过销轴与回转塔身相连。
图9
变为35m臂时去掉该配重
变为35m臂时去掉该配重
隔板t5
2件
860280
每块配重1316±5K g
6块重7900K g
变为35m臂时去掉该配重
隔板t5
2件
变为41m时去掉该配重
每块配重1316±5K g
6块重7900K g
图10
3.2..9 塔帽（见图11）
塔帽是由角钢组焊而成的空间桁架结构，底部与回转塔身连接，顶部设有铰支座，分别与起重臂拉杆，平衡臂拉杆铰接，塔帽的上部有一平台，安装人员可利用该平台进行塔机的装卸和穿绕起升钢丝绳。塔帽后部焊有爬梯及力矩限制器弓板。
图11
3.2.10 套架：（见图12）
套架由套架、工作平台、导向滚轮、爬升销轴以及液压顶升装置等组成，液压顶升装置的顶升横梁挂在套架后侧的横梁上，泵站置于工作平台上，一起构成液压顶升机构。
顶升套架在塔身外面，通过顶部4个耳板用销轴与下支座的4个耳板相连。顶升套架是由方管、槽钢焊接而成的方形截面空间桁架。在顶升油缸的作用下，顶升套架依靠8组导向滚轮上下运动，套架上部横梁上的铰支座与油缸单耳铰接，承受油缸的顶升载荷，套架中部有两个爬升销轴，在油缸收回活塞杆时，由爬升销轴承受塔机顶部全部载荷。
为了顶升安装的安全需要，特设有两层工作平台。安装人员在上层平台可装卸套架连接销轴和标准节螺栓；在下层平台可操作液压顶升系统、放置顶升横梁引进（引出）标准节以及操作爬升销轴等。
图12
3.2.11附着装置（见图13）
图13
当塔机起升高度超过基本高度30米时，应使用附着装置将塔身与建筑物锚固附着，附着点位置如图13所示。
塔机安装时应注意附着及附着节的安装位置，计划好附着点在塔身上的高度位置。由于每根附墙撑杆长度可以在一定范围内调节，因此，塔机中心到建筑物墙面距离可以在一定范围内变化。附着框架应安在标准节水平腹杆附近。
在安装附着装置时，应当用经纬仪检查塔身轴线的侧向垂直度，在全高上不得大于3／1000，
可以通过调整附着撑杆的长度达到，每套附着装置的三根撑杆应尽量保持在同一水平面上。建筑物附着点的高度应与相应标准节的附着铰座在同一高度位置，误差不大于±100mm，附着撑杆与附着节及建筑物附着点铰接应可靠，各连接螺栓应紧固好，附着撑杆长度调整好后，调节螺母应锁紧，工作过程中应经常检查是否松动，发现异常即刻停机，采取措施加以解决。
附着架按照塔机中心线距离建筑物4米的距离设置，若实际使用时与设计值不符，可适当加长或减短撑杆但必须进行严格计算，撑杆与建筑物的连接方式可以根据实际情况而定。
用户和安装单位应按照工程需要，根据附着装置的尺寸、结构和提供的强度载荷数据（表七），妥善安排塔吊和建筑物的附着工作。
3.3 工作机构
工作机构包括：起升机构、回转机构、变幅机构及液压顶升机构等部分。 3.3.1起升机构（图14）
起升机构
平衡臂的后方，该机构采用三速电机驱动，通过操纵台上的转换开关，实现变速，以获得理想的起升速度
和慢就位的准确性。4倍率时，其高速起重量≤2t ，中速和慢速就位速度的起重量≤4t ；2倍率时，其高速起重量≤1t ，中速和慢速就位速度的起重量≤2t 由多功能限制器电气系统自动控制。
3.3.2 回转机构（图15）
回转机构主要由双速电动机/起重及三相绕线电动机、液力偶合器、电磁制动器、回转限位器、行星减速机、小齿轮及支座组成，其结构紧凑，传动比大，起制动平稳，该机构工作时，不受较大风力的影响，利用制动器，可使起重臂停留在确定的位置，制动器只做定位用，不能作为减速制动用。而在非工作状态起重臂又能随风向而转动。
电动机 2 制动轮 制动器 4 减速机 联轴器 6 卷 筒 轴承座 8 高度限位器
LE5810塔式起重机 使 用 说 明 书 上海立尔机械有限公司
概述 LE5810塔式起重机，是按JG/ T5037-93《塔式起重机分类》标准设计的新型塔式起重机。 LE5810塔机为水平起重臂，小车变幅，上回转自升多用途塔机。该机的特色有： 1.性能参数及技术指标国内领先，达到90年代国际先进水平，最大工作幅度58m，最大起升高度140m。 2.整机外型为国际流行式，非常美观，深受国内外用户的喜爱。 3. 工作方式多，适用范围广。该机有基础固定，底架固定，外墙附着及行走等工作方式，适用各种不同的施工对象。独立式的起升高度为40m，附着式是在独立式的基础上，增加塔身标准节和附着装置即可实现，起升高度可达140m。 4. 工作速度高，调速性能好，其中变幅机构、回转机构采用当今国际上最先进的变频无级调速方案，工作更加平稳可靠。 5. 电器控制系统采用专业电器厂引进国外先进技术生产的电器元件，寿命比国产元件长3~4倍，故障少，维修简单，工作可靠。 6.各种安全装置齐备，且为机械式或机电一体化产品，适应于恶劣的施工环境，能确保塔机工作可靠。 7. 坚持吸收采用国内外成熟可靠的先进技术，提高整机的技术水平，采用成熟可靠的先进技术有： 1) 专业电器厂引进法国TE公司技术生产的电器元件； 2) 引进国外先进技术并国产化了的重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、回转、牵引机构的制动器等安全装置。 3) 小车防断绳装置(防溜车)和防断轴装置； 4) 起升机构排绳系统； 5) 牵引绳张紧系统； 6) 刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工需要； 7) 司机室独立外置，视野好，内部空间大，给操作者创造良好的工作环境； 8) 采用先进的联动台操纵各机构动作，操作容易，维修简单； 9) 采用回转限位器，方便了司机从塔机中间的上下通行 8. 设计完全符合或优于有关国家标准。 由于该机具有以上特点，因而它适用于高层或超高层民用建筑、桥梁水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。 9、起重机技术性能
亚泰重工塔式起重机T C使用说明书 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
目录 1 概述 (4) 2 起重技术性能 (4) 起重特性 (4) 技术性能参数及配套机构明细表 (6) 供电参数 (8) 3 起重机构造简述 (8) 总体布置 (8) 金属结构部分 (9) 工作机构 (16) 安全保护装置 (18) 液压顶升装置 (19) 电气控制与操作系统 (20) 4 电器安装注意事项 (21) 5 起重机的安装与拆卸 (22) 装拆要求及注意事项 (22) 安装拆卸顺序及说明书（附地基图） (22) 安全操作规程 (28) 6 起重机的维修和保养 (29) 日常保养 (29) 定期保养 (30) 定期检查 (30) 液压顶升系统的维护保养 (31) 常见故障及排除方法表 (31) 其它 (33) 7 附图、附表 (34) 砼平衡重图 (34) 塔机部件重量一览表 (35) 塔式起重机各部件润滑油明细表 (35) 易损件明细表 (36) 轴承配置明细表 (36) 电器原理图 (37) 砼基础图 (38)
1、概述 TC4708塔式起重机是亚泰重工机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具设计的国内最新型的起重运输机械。 该机为水平臂架、小车变幅、上回转液压顶升式起重机。该机各项性能参数及技术指标均达到或优于国家标准。最大工作幅度为47m，是该种型号国内同种机型最大幅度的塔机。最大起重机矩438K N·m。独立式起升高度为29m，附着式起升高度可达到120m （2倍率）。 该机自重（不含平衡重及附着装置）吨，总装机容量。该机参数先进，性能优良可靠，造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便，使用安全，价格合理，使广大建筑企业的理想的建筑施工机械。 2、起重机技术性能 起重特性：
TC6013塔式起重机使用说明书目录 1、概述 (4) 2、起重机技术性能 (4) 整机外形图 (4) 起重性能表 (4) 起重特性曲线 (5) 技术性能表 (6) 主要技术数据 (6) 3、起重机构造简述 (8) 总体布置 (8) 金属结构部分 (8) 工作机构 (13) 绕绳系统 (15) 4、起重机的安装 (16) 组装注意事项 (16) 地基基础 (17) 接地装置 (17) 塔机组装 (17) 5、安全保护装置及调试 (25) 6、起重机的拆卸 (26) 拆卸注意事项 (26) 拆卸后的注意事项 (27) 7、起重机的使用 (28) 投入使用前的工作 (28) 安全操作规程 (29) 维修及保养 (30) 主要故障及排除方法 (32) 8、附图、附表 (34) 整机零部件明细表 (34) 轴承明细表 (35) 易损件明细表 (35) 附图 (36)
1、概述 TC6013塔式起重机是亚泰重工机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具设计的国内最新型的起重运输机械。 该机为水平臂架、小车变幅、上回转液压顶升式起重机。该机各项性能参数及技术指标均达到或优于国家标准。最大工作幅度为60m，独立式起升高度为45m，附着式起升高度可达到，额定起重力矩80t·m,最大起重力矩为105t·m。 该机参数先进，性能优良可靠，造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便，使用安全，价格合理，使广大建筑企业的理想的建筑施工机械。 2、起重机技术性能 整机外形图 独立式
附着式 起重特性表 起重特性表 起重性能特性 起重特性曲线 起重力矩曲线
TS2432002-2012许可证号码：国际质量体系认证：2000 ISO900100207Q11667R0M 认证证书号 6518）塔式起重机 QTZ160 （
使用说明书 江苏通联建设机械有限公司 致用户 感谢您选购和使用本公司的塔式起重机！ 为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。 本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。如有疑问，请与本公司联系。 本公司致力于塔机的不断完善，满足用 户的各种需求，随机文件变化频繁。出厂编号： 该编号的随机文件与该编号的主机一一出厂日期：对应，切忌混用！即使是同型号塔机，也不保证适用！ 录目 概述...........................................1～8 第一篇塔机的安装 第一章立塔.................................1～35 第二章拆塔.................................1～4 第二篇塔机的使用与维护
第一章塔机安全操作规程..................... 1～3 第二章机构及电气操作....................... 1～5 第三章安全保护装置......................... 1～4 第四章保养与维修........................... 1～5 编制： 校对： 审核： 概述 QTZ160（6518）塔式起重机，是江苏通联建设机械有限公司按新标准JG/ T5037《塔式起重机分类》标准设计的新型塔式起重机。 QTZ160（6518）塔机为水平起重臂，小车变幅，上回转自升多用途塔机。该机特色有： 1.性能参数及技术指标国内领先，达国际先进水平，最大工作幅度65m，最大起升高度200m。 2.整机外型为国际流行式，非常美观，深受国内外用户的喜爱。 3. 工作方式多，适用范围广。该机有基础固定，外墙附着等工作方式，适用各种不同的施工对象。支腿独立固定式的起升高度为52m，附着式是在独立式的基础上，增加标准节和附着装置即可实现。附着式的最大起升高度为200m，超过200m可以商议。 该机还有内爬式、底架压重固定式和轨道行走式，用户需要请订货时说明。 4变幅机构、回转机构采用当今国际上最先进的变频无级调速方案，工作速度高，调速性能好，工作更加平稳可靠。 5. 电器控制系统采用专业电器厂引进国外先进技术生产的电器元件，寿命长，故障少，维修简单，工作可靠。 6.各种安全装置齐备，且为机械式或机电一体化产品，适应于恶劣的施工环境，能确保塔机工作可靠。 7. 设计在坚持切实符合国情，确保安全可靠原则的同时，尽可能地吸收采用国内外成熟可靠的先进技术，来提高整机的技术水平，采用成熟可靠的先进技术有： 1) 专业电器厂生产的电器元件；
QTZ100自升塔式起重机使用说明书 7 塔机安装前的准备 7.1 准备工作及注意事项: 安装塔机前熟读使用说明书,以便正确、迅速安装塔机. 安装时需要一台轮式吊车(或其它起重设备),其性能应适应起吊部件的需要,同时妥善协调安装和组装步骤,合理配置塔机安装人员,处理好组装现场的各种关系,则能使辅助吊车使用时间最少. 7．1．2 塔机安装的基本规定: （1）司机、安装工、起重工必须是劳动人事部门进行考核取得合格证者，严禁无证操作、安装、维修塔机。 （2）安装塔机的全过程必须有专人指挥。严禁无指挥操作，更不允许不服从指挥，擅自操作，严禁操作人酒后作业。 （3）参加操作人员必须做到： a.了解塔机使用说明书中有关安装过程的规定。严禁修改说明书中的安装程序。 b.了解塔吊各部件连接形式和连接尺寸。 c.了解塔机各部件的重量及吊点位置。 d.了解对使用设备及工具的性能及操作规程。 7．1．3 安装塔机的一般规定： （1）必须遵循塔机安装程序。 （2）必须安装安全保护设施。如：扶梯、护栏等。 （3）平衡臂上未装足平衡重时，严禁吊载。 （4）风力超过4级时严禁塔机进行安装作业。 （5）安装过程中必须用螺栓将下接盘、标准节和套架连接起来，并拧紧螺母。 （6）必须按规定配置正确的平衡重重量。 （7）加节前起重臂方向和套架开口方向必须一致。 （8）标准节起升（或下降）时必须尽可能靠边近塔身（最大幅度不得超过
10米）。 （9）顶升安装标准节过程中，严禁旋转起重臂，开动小车或使吊钩上下运动。 以上规定同样适用于拆塔减节。 7．1．4 安装注意事项： （1）检查连接螺栓是否拧紧。 （2）塔机各部件所有的螺栓材质和规格不同，决不可混用。 （3）平衡臂、起重臂拉板安装前应检查接头是否连接牢靠，拉板是否有损伤现象。 （4）起吊平衡臂或起重臂安装时，一定要把吊绳与安装起重机吊钩用钢丝绳夹或卸扣牢固，防止钢丝绳夹角过大时钢丝绳脱钩。 （5）收紧小车的钢丝绳，以小车在重载情况下不打滑为宜。 （6）当塔机在未安装平衡臂和起重臂之前，应进回转试运转。 （7）调整高度限位器碰块位置，使吊钩滑轮上限位置处于离小车滑轮之间的距离（空间尺寸）在大于1000㎜时，起升运转应停止。 （8）力矩限制器、重量限制器、幅度限制器、各电气限位等装置均应按规定安装和调试。 （9）塔式起重机的主体结构，电动机底座和所有电气设备的金属外壳，导线的金属护管等都应良好可靠的接地。 （10）标准节安装不得换方位，否则爬升用踏步方向装错，无法进行爬升。 （11）起重臂由10节组装而成，必须按出厂规定的标记或标牌顺序组装，切不可相更换。 （12）起重臂相互连接用的上弦销和下弦销均是专用的特制零件，不得代换。 （13）整机安装完毕后，应检查塔身的垂直度要求，允差为4/1000。 7．2 塔机的安装位置 7．2．1 塔机安装场地的参考尺寸（见图15）
塔式起重机安全使用和 日常维护 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
塔式起重机安全使用和日常维护1、塔机的选型和对操作人员的要求 选择塔机的要求：塔机在覆盖范围内（即臂长、吊臂最小和幅度为最大时）的起质量、提升速度、塔机的独立高度、最大提升高度等技术参数，均需根据施工现场的实际情况和安全需要而确定。若所选的能力过大，将造成资源的浪费；反之，又全带来使用和安全上的问题。 对操作者的要求：责任心强，技术好。因为在塔机的使用过程中，难免会出现各种各样的故障，但首先发现故障的一般应是现场第一线的操作人员，如果该操作人员能够及时发现和处理故障，这样，既能保证安全施工，又能节约维修时间，利于管理，反之，则很难推断。 2、安全使用要求 塔式起重机的安全问题，直接关系到工程的施工进度和质量，以及企业的形象、声誉和社会影响等，至关重要。介绍塔机安全使用要点如下： 对塔式起重机的使用，应遵守国家主管部门颁发的规程和条例，同时还要遵守使用说明书中的有关规定：塔机工作环境温度为-20~40摄氏度，最大工作风压为205N/m2，当风速超过6级时应停止使用；同一施工现场安装两台以上塔机时，应注意塔机的相互位置，采取不同的标高作业，以免塔机的起重臂、平衡臂互相碰撞发生事故；塔机上的安全装置，即高度、变幅、回转、起质量和力矩的限制器等，其中最后两项更加重要，检测中若这两项不合格，将视为整机不合格，因为它起到保证
整机安全及防止塔机倾翻的作用。如某施工现场，塔机的力矩限制器失灵了也不更换，而操作人员误认为，日常只不过吊800-1000kg物料，不会出什么危险，结果在一次起吊物料的过程中，由于当时施工现场地较为狭窄，吊物时因操作者视线受阻，使吊物挂在建筑物的钢筋上，造成塔机机架剧烈晃动，险些发生重大安全事故，幸亏地面工作的司索工及时通报操作者，立刻停机处理才避免塔机出现倾翻事故。可见，塔机上的所有安全装置均必不可少，必须经常检查，并保证所有的安全装置完好、灵敏、可靠。
Q T Z新塔式起重机使用 说明书 The final edition was revised on December 14th, 2020.

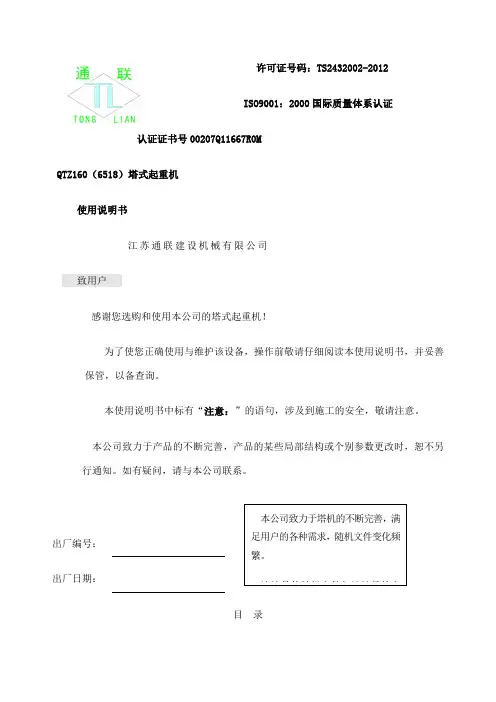

许可证号码：TS2432002-2012 ISO9001：2000国际质量体系认证 认证证书号00207Q11667R0M QTZ160（6518）塔式起重机 使用说明书 江苏通联建设机械有限公司 致用户 感谢您选购和使用本公司的塔式起重机！ 为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。 本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。 本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕 不另行通知。如有疑问，请与本公司联系。 出厂编号： 出厂日期： 目 录 概 述...........................................1～8 第一篇 塔机的安装 第一章 立塔.................................1～35 本公司致力于塔机的不断完善，满足用户的各种需求，随机文件变化频繁。 该编号的随机文件与该编号的主机一 一对应，切忌混用！即使是同型号塔 机，也不保证适用！
