子网划分与VLAN技术详解 子网划分 子网划分定义：Internet组织机构定义了五种IP地址，有A、B、C三类地址。A类网络有126个，每个A类网络可能有16777214台主机，它们处于同一广播域。而在同一广播域中有这么多结点是不可能的，网络会因为广播通信而饱和，结果造成16777214个地址大部分没有分配出去。可以把基于类的IP网络进一步分成更小的网络，每个子网由路由器界定并分配一个新的子网网络地址,子网地址是借用基于类的网络地址的主机部分创建的。划分子网后，通过使用掩码，把子网隐藏起来，使得从外部看网络没有变化，这就是子网掩码。 子网掩码 RFC 950定义了子网掩码的使用，子网掩码是一个32位的2进制数，其对应网络地址的所有位置都为1，对应于主机地址的所有位都置为0。由此可知，A类网络的默认子网掩码是255.0.0.0，B类网络的默认子网掩码是255.255.0.0，C类网络的默认子网掩码是255.255.255.0。将子网掩码和IP地址按位进行逻辑“与”运算，得到IP地址的网络地址，剩下的部分就是主机地址，从而区分出任意IP地址中的网络地址和主机地址。子网掩码常用点分十进制表示，我们还可以用网络前缀法表示子网掩码，即“/<网络地址位数>”。如138.96.0.0/16表示B类网络138.96.0.0的子网掩码为255.255.0.0。 路由器判断IP 子网掩码告知路由器，地址的哪一部分是网络地址，哪一部分是主机地址，使路由器正确判断任意IP地址是否是本网段的，从而正确地进行路由。例如，有两台主机，主机一的IP 地址为222.21.160.6，子网掩码为255.255.255.192，主机二的IP地址为222.21.160.73，子网掩码为255.255.255.192。现在主机一要给主机二发送数据，先要判断两个主机是否在同一网段。 主机一 222.21.160.6即：11011110.00010101.10100000.00000110 255.255.255.192即：11111111.11111111.11111111.11000000 按位逻辑与运算结果为：11011110.00010101.10100000.00000000 主机二 222.21.160.73 即：11011110.00010101.10100000.01001001 255.255.255.192即：11111111.11111111.11111111.11000000 按位逻辑与运算结果为：11011110.00010101.10100000.01000000 两个结果不同，也就是说，两台主机不在同一网络，数据需先发送给默认网关，然后再发送给主机二所在网络。那么，假如主机二的子网掩码误设为255.255.255.128，会发生什么情况呢？ 让我们将主机二的IP地址与错误的子网掩码相“与”： 222.21.160.73 即：11011110.00010101.10100000.01001001 255.255.255.128即：11111111.11111111.11111111.10000000 结果为11011110.00010101.10100000.00000000 这个结果与主机一的网络地址相同，主机一与主机二将被认为处于同一网络中，数据不
目录 1、vlan技术简介…………………………………………………….４1．关于局域网（LAN）……………………………………………４ 2.什么是VLAN………………………………………………………５ 3.VLAN 的优点………………………………………………………７ 4.VLAN的分类………………………………………………………９ 5.VLAN的应用………………………………………………………１０2、Vlan的划分方式…………………………………………………１０ 1. 基于端口划分的VLAN…………………………………………１０ 2.基于MAC地址划分VLAN…………………………………………１１ 3.基于网络层划分VLAN …………………………………………１１ 4.根据IP组播划分VLAN…………………………………………１２3、VLAN的配置 1.三层交换机构建的VLAN网络结构……………………………１３ 2.三层共享有用……………………………………………………1７ 3.三层交换技术……………………………………………………１９ 4.VLAN 应用举例…………………………………………………２０ 5.交换机应用分析…………………………………………………２０4、VLAN技术在校园网中的应用 1校园网概况………………………………………………………２２ 2 校园网具体情况介绍……………………………………………２２ 3 学校系统情况……………………………………………………２2 4 校园网系通划……………………………………………………２３结束语…………………………………………………………………２４致谢……………………………………………………………………２4参考文献………………………………………………………………２５
一个典型局域网的VLAN配置过程 步骤命令及注释说明 1、设置vtp domain vlan database 进入vlan配置模式 vtp domain com 设置vtp管理域名称 com vtp server 设置交换机为服务器模式 vtp client 设置交换机为客户端模式 vtp domain 称为管理域，交换 vtp更新信息的所有交换机必须 配置为相同的管理域。核心交换 机和分支交换机都要配置 2、配置中继interface fa0/1 进入端口配置模式 switchport switchport trunk encapsulation isl 配置中 继协议 switchport mode trunk 核心交换机上以上都要配置，不过在分支交换机进入端口模式只配置这个命令就可以了 3、创建vlan vlan 10 name counter 创建了一个编号为10 名字为counter的 vlan。创建vlan一旦建立了管理域，就可以创建vlan了。在核心交换机上配置 4、将交换机端口划入vlan switchport access vlan 10 归属counter vlan 在分支交换机的端口配置模式下 配置。 5、配置三层交换interface vlan 10 ip address 172.16.58.1 255.255.255.0 给 vlan10配置ip 在核心交换机上配置 常见的VLAN配置类型 名称简介及优缺点适用范围 基于端口划分的VLAN 按VLAN交换机上的物理端口和内部的PVC（永久虚电路）端 口来划分。 优点：定义VLAN成员时非常简单，只要将所有的端口都定义为相 应的VLAN组即可。 缺点：如果某用户离开原来的端口到一个新的交换机的某个端口， 必须重新定义。 适合于任何大小 的网络 基于MAC地 址划分VLAN 这种划分VLAN的方法是根据每个用户主机的MAC地址来划 分。 优点：当用户物理位置从一个交换机换到其他的交换机时，VLAN 不用重新配置。 缺点：初始化时，所有的用户都必须进行配置。适用于小型局域网。 基于网络层协议划分VLAN VLAN按网络层协议来划分，可分为IP、IPX、DECnet、AppleTalk 等VLAN网络。 优点：用户的物理位置改变了，不需要重新配置所属的VLAN，而 且可以根据协议类型来划分VLAN，并且可以减少网络通信量，可 使广播域跨越多个VLAN交换机。 缺点：效率低下。 适用于需要同时 运行多协议的网 络 根据IP组播划分VLAN IP 组播实际上也是一种VLAN的定义，即认为一个IP组播组 就是一个VLAN。 优点：更大的灵活性，而且也很容易通过路由器进行扩展。 缺点：适合局域网，主要是效率不高。 适合于不在同一 地理范围的局域 网用户组成一个 VLAN 按策略划分VLAN 基于策略的VLAN能实现多种分配，包括端口、MAC地址、IP 地址、网络层协议等 适用于需求比较 复杂的环境
浅谈ＶＬＡＮ技术(一) 摘要:随着网络的不断扩展，接入设备逐渐增多，迫切需要一种技术解决在局域网内部出现的访问冲突与广播风暴一类的问题，VLAN的产生就解决这个问题。本文介绍了VLAN技术的概念、优点，详细描述了VLAN的划分方法，给出了一个简单的公司内部进行VLAN的划分实例。 关键词:VLAN;网络管理 一、VLAN技术概述 VLAN(VirtualLocalAreaNetwork)也就是虚拟局域网，是一种建立在交换技术基础之上的，通过将局域网内的机器设备逻辑地而不是物理地划分成一个个不同的网段，以软件方式实现逻辑工作组的划分与管理的技术。VLAN的作用是使得同一VLAN中的成员间能够互相通信，而不同VLAN之间则是相互隔离的，不同的VLAN间的如果要通信就要通过必要的路由设备。 二、VLAN的优点 （一）可以控制网络广播 在没有应用VLAN技术的局域网内的整个网络都是广播域，这样就使得网内的一台设备发出网络广播时，在局域网内的任何一台设备的接口都能接收到广播，因此当网络内的设备越来越多时，网络上的广播也就越来越多，占用的时间和资源也就越来越多，当广播多到一定的数量时，就会影响到正常的信息的传送。这样就能导致信息延迟，严重的可以造成网络的瘫痪、堵塞，严重的影响了正常的网络应用，这就是所谓的网络风暴。 在应用了VLAN技术的局域网中，缩小了广播的广播域，在一个VLAN中的广播风暴也不会影响到其他的VLAN，从而有效地减少了广播风暴对局域网网络的影响。 （二）增强了网络的安全性 在局域网中应用VLAN技术可以把互相通信比较频繁的用户划分到同一个VLAN中，这样在同一个工作组中的信息传输只在同一个组内广播，从而也减轻了因广播包被截获而引起的信息泄露，增强了网络的安全性。 （三）简化网络管理员的管理工作 在应用VLAN技术后网络管理员就可以轻松的管理网络，灵活构建虚拟工作组。用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。 三、VLAN的划分方法 （一）根据端口来划分VLAN 许多VLAN厂商都利用交换机的端口来划分VLAN成员。被设定的端口都在同一个广播域中。例如，一个交换机的1，2，3，4，5端口被定义为虚拟网AAA，同一交换机的6，7，8端口组成虚拟网BBB。这样做允许各端口之间的通讯，并允许共享型网络的升级。但是，这种划分模式将虚拟网限制在了一台交换机上。 第二代端口VLAN技术允许跨越多个交换机的多个不同端口划分VLAN，不同交换机上的若干个端口可以组成同一个虚拟网。 以交换机端口来划分网络成员，其配置过程简单明了。因此，从目前来看，这种根据端口来划分VLAN的方式仍然是最常用的一种方式。不足之处是不够灵活，当一台机器设备需要从一个端口移动到另一个新的端口，但是新端口与旧端口不在同一个VLAN之中时，要修改端口的VLAN设置，或在用户计算机上重新配置网络地址，这样才能使这台设备加入到新的VLAN。 （二）根据MAC地址划分VLAN 这种划分VLAN方法的最大优点就是当用户物理位置移动时，即从一个交换机换到其他的交换机时，就无需对它进行重新配置，自动把它添加到相应的VLAN中。所以，可以认为这种

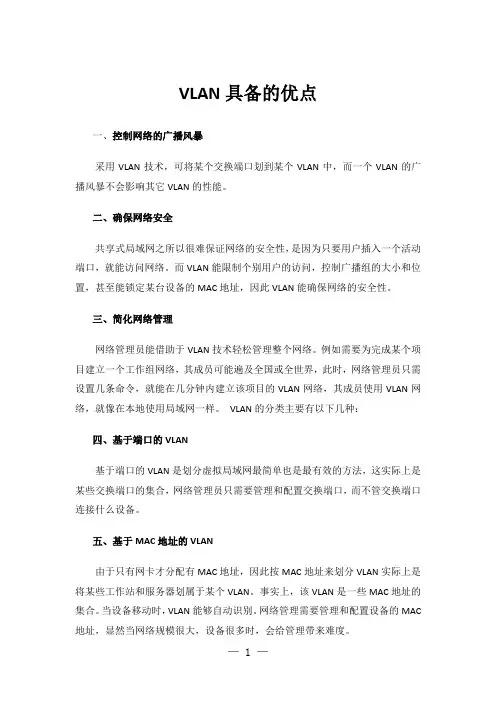

Vlan： Vlan是一种通过将局域网内的设备逻辑的划分成多个互不相干的子网络 可以防止网络风暴的发生对整个网络造成危害，就是分隔广播域，分隔广播域有两种方法。 1）物理分隔，使用能隔离广播的路由设备将不同的网络连接起来实现通信 2）逻辑分隔，使用Vlan技术把网络从逻辑上分成若干个广播域 但是使用物理分隔有很多缺点，缺乏灵活性，不能将连接在不同交换机上的用户划分到一个网络中。 而通过Vlan可以弥补这一缺陷，因为在每个Vlan中的所有用户同属一个广播域，而且还可以跨交换机实现。 Vlan具有灵活性和可扩展性等特点，Vlan的优势有以下几点： 1）控制广播： 每个Vlan都是一个独立的广播域，可以减少广播对网络带宽的占用，提高传输速率，防止网络风暴对整个网络造成危害。 2）增强网络安全性： 不同的Vlan之间不可能直接访问，因此可以限制个别主机访问服务器等资源，从而提高网络安全。 3）简化网络管理： 如果对某些用户重新进行网段分配时，不需要在物理结构上重新进行调整，通过Vlan可以把不同地理位置上的用户划分到一个逻辑网络中，不用改动物理网络，从而减轻网络管理和维护工作的负担。 Vlan的种类： 根据Vlan的使用和管理的不同，可以把Vlan分为两种，静态Vlan和动态Vlan。 1）静态Vlan： 目前最常见的Vlan实现方式，针对端口的，需要手工把端口加入到Vlan中，当主机连接到该端口时，就被分配到了相应的Vlan中，静态Vlan只对本地生效，交换机不共享这一信息。 2）动态Vlan： 实现动态Vlan有多种方法，普遍的是基于MAC地址的动态Vlan，优点是当用户从一台交换机移动到另一交换机时，Vlan不用重新进行配置，缺点就是初始化时所有的用户都必须重新进行配置，不适用于大型网络。 静态Vlan的配置： 1)Vlan范围： 0、4095为保留，仅限系统使用，不能查看和使用 1 为正常，默认的VLAN，能使用，但不能删除 2 ~ 1001为正常，用于以太网的VLAN，可以创建、使用和删除 1002~1005正常，用于FDDI和令牌环的Cisco默认VLAN，不能删除2）Vlan的基本配置步骤： 创建Vlan。 将交换机的商品加入到相应的Vlan中。 验证Vlan。
Vlan技术原理 在数据通信和宽带接入设备里，只要涉及到二层技术的，就会遇到VLAN。而且，通常情况下，VLAN在这些设备中是基本功能。所以不管是刚迈进这个行业的新生，还是已经在这个行业打拼了很多年的前辈，都要熟悉这个技术。在论坛上经常看到讨论各种各样的关于VLAN的问题，在工作中也经常被问起关于VLAN的这样或那样的问题，所以，有了想写一点东西的冲动。 大部分童鞋接触交换这门技术都是从思科技术开始的，讨论的时候也脱离不了思科的影子。值得说明的是，VLAN是一种标准技术，思科在实现VLAN的时候加入了自己的专有名词，这些名词可能不是通用的，尽管它们已经深深印在各位童鞋们的脑海里。本文的描述是从基本原理开始的，有些说法会和思科技术有些出入，当然，也会讲到思科交换中的VLAN。 1. 以太网交换原理 VLAN的概念是基于以太网交换的，所以，为了保持连贯性，还是先从交换原理讲起。不过，这里没有长篇累牍的举例和配置，都是一些最基本的原理。 本节所说的以太网交换原理，是针对‘传统’的以太网交换机来说的。所谓‘传统’，是指不支持VLAN。 简单的讲，以太网交换原理可以概括为‘源地址学习，目的地址转发’。考虑到IP层也涉及到地址问题，为了避免混淆，可以修改为‘源MAC学习，目的MAC转发’。从语文的语法角度来讲，可能还有些问题，就再修改一下‘根据源MAC进行学习，根据目的MAC进行转发’。总之，根据个人习惯了。本人比较喜欢‘源MAC学习，目的MAC转发’的口诀。 稍微解释一下。 所谓的‘源MAC学习’，是指交换机根据收到的以太网帧的帧头中的源MAC地址
来建立自己的MAC地址表，‘学习’是业内的习惯说法，就如同在淘宝上买东西都叫‘宝贝’一样。 所谓的‘目的MAC转发’，是指交换机根据收到的以太网帧的帧头中的目的MAC 地址和本地的MAC地址表来决定如何转发，确定的说，是如何交换。 这个过程大家应该是耳熟能详了。但为了与后面的VLAN描述对比方便，这里还是简单的举个例子。 Figure 1-1: |-------------------------------| | SW1 (Ethernet Switch) | |-------------------------------| | | |port1 |port 2 | | |-------| |-------| | PC1| | PC2| |-------| |-------| 简单描述一下PC1 ping PC2的过程：（这里假设，PC1和PC2位于同一个IP网段，IP地址分别为IP_PC1和IP_PC2，MAC地址分别为MAC_PC1和MAC_PC2） 1). PC1首先发送ARP请求，请求PC2的MAC。目的MAC=FF:FF:FF:FF:FF:FF(广播)；源MAC=MAC_PC1。 SW1收到该广播数据帧后，根据帧头中的源MAC地址，首先学习到了PC1的MAC，建立MAC地址表如下： MAC地址端口 MAC_PC1 PORT 1 2). 由于ARP请求为广播帧，所以，SW1向除了PORT1之外的所有UP的端

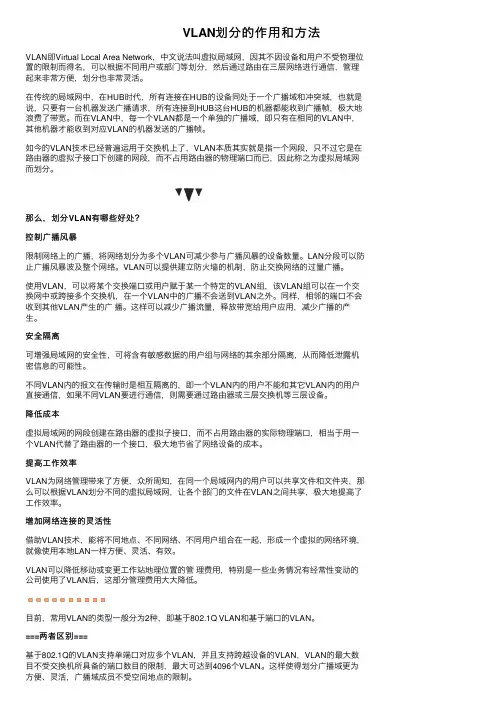

分析VLAN技术概念及划分方法 一、VLAN技能概述 A, VLAN skills summary VLAN(Virtual Local Area Network)也就是虚拟局域网，是一种建立在交流技能根底之上的，经过将局域网内的机器设备逻辑地而不是物理地区分红一个个不一样的网段，以软件办法完成逻辑作业组的区分与办理的技能。VLAN的作用是使得同一VLAN中的成员间能够彼此通讯，而不一样VLAN之间则是彼此阻隔的，不一样的VLAN间的若是要通讯就要经过必要的路由设备。 VLAN ( Virtual Local Area Network ) is a virtual local area network, is a kind of built on the foundation of communication skills, after the equipment will be LAN logical rather than physical area into a different network segment, complete the distinction between logical operations group in software way and management skills. The role of VLAN is to make the members in the same VLAN can communicate with each other, and not the same between VLAN is another barrier, not the same between VLAN

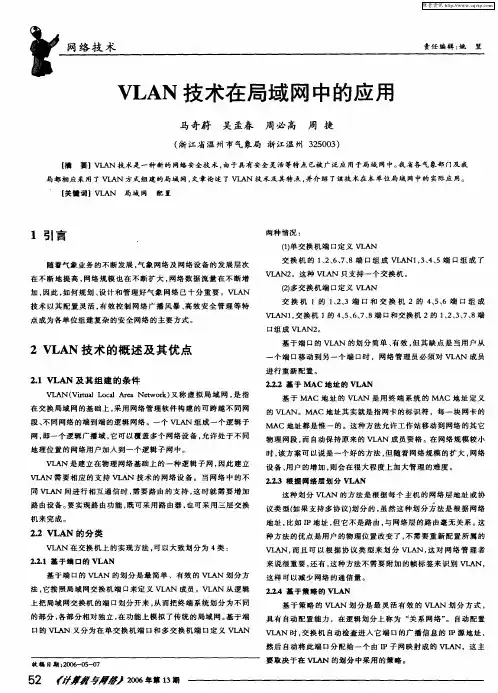

浅谈ＶＬＡＮ技术的应用 巩义市第二职业中专孙建垒 【摘要】虚拟局域网（VLAN）技术是目前局域网中的一项常用技术；VLAN技术是在不改变局域网上节点物理位置的基础上，按照功能、部门、应用等因素划分为若干“逻辑工作组”；VLAN技术有效避免了广播风暴，增强了局域网的安全性。本文介绍了VLAN的概念、原理、优点以及其分类，并实现了VLAN在企业局域网上的配置和验证方法。 【关键词】VLAN 广播风暴虚拟局域网交换机 在企业局域网中，数据通信通常满足20/80模式，即其中20%的流量属于远程用户，80%的流量属于本地用户，同时本地用户又隶属于不同的部门，如财务部、人事部及销售部等，怎样保证同部门内和部门间的资源安全，协调各部门工作则是十分重要的。那么VLAN技术会成为其中不可缺少的技术之一。 1 VLAN的优势简介 VLAN（Virtual Local Area Network）的中文名为“虚拟局域网”。是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用在有VLAN协议的第三层以上交换机之中。 VLAN技术允许网络管理者将一个物理的局域网逻辑地划分成不同的广播域，每一个VLAN都是按照企业的一个职能部门来划分，包含着一组具有相同工作特点的计算机。它是按功能划分而不是按物理划分，同一个VLAN内的各个工作站无须被放置在同一个物理空间里，这些工作站可以不属于同一个物理局域网网段，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中。因此使用VLAN技术可以控制流量，减少设备投资，简化网络管理，提高网络的安全性。 2 使用VLAN的优点 2.1减少网络管理开销 网络管理员采用VLAN技术轻松管理整个企业局域网络。例如，企业内部由于业务调整，人员部门间相互调动，需要将变动的人员的计算机归入相应的新的工作组。如果局域网内采用了VLAN技术，网管员只需更改交换机上的几条设置，就能迅速地建立适应新需要的VLAN网络，不用花时间和人力去搬动电脑。 2.2 控制网络上的广播 大量的广播可以形成广播风暴，VLAN可以提供建立防火墙的机制，防止交换网络的过量广播。使用VLAN，可以将某个交换端口或用户赋予某一个特定的VLAN组，该VLAN 组可以在一个交换网中或跨接多个交换机，在一个VLAN中的广播不会送到VLAN之外。同样，相邻的端口不会收到其他VLAN产生的广播。这样可以减少广播流量，释放带宽给用户应用，减少广播的产生。 2.3 增加网络的安全性 VLAN就是一个单独的广播域之间相互隔离，这大大提高了网络的利用率，确保了网络的安全保密性。人们在VLAN上经常传送一些保密的、关键性的数据。保密的数据应提供访问控制等安全手段。一个有效和容易实现的方法是将网络分段成几个不同的广播组，网络管理员限制了VLAN中用户的数量，禁止未经允许而访问VLAN中的应用。交换端口可以
精心整理 第二周：局域网及vlan技术 一、组建局域网的条件 1.从硬件的角度来说，需要“直连线”网线把本身独立的个人电脑，连接到“交换机”上。 三、端口安全 练习3：为交换机SW2的端口f0/5,设置端口安全，绑定PC5,的mac地址，安全模式设置为“shutdown” SW2(config)#intf0/5//进入到端口F0/5 SW2(config-if)#switchportmodeaccess
//设置端口为数据接入模式 SW2(config-if)#switchportport-security //启动端口安全 SW2(config-if)#switchportport-securitymac-address //为本端口绑定MAC地址 练习5：为交换机SW1连接交换机SW2的端口F0/10设置端口安全，允许最大连接数为“3”，安全模式设置为“protect” SW1(config)#intf0/10 SW1(config-if)#switchportmodetrunk SW1(config-if)#switchportport-security
SW1(config-if)#switchportport-securitymaximum3 //允许端口F0/10最多对应3个MAC地址 SW1(config-if)#switchportport-securityviolationprotect 四、组建虚拟局域网 1.首先，这些处于局域网中的个人电脑能够通信。 2. 3. 4. 5. 6. 7.和f0/2收 8.如何让交换机为端口进行分组： 练习6：把交换机SW1端口f0/1和f0/2分到编号是“10”的虚拟局域网，f0/3和f0/4分到编号是“20”的虚拟局域网。 把交换机“SW2”的f0/5和f0/6分到编号是“20”的虚拟局域网。为交换机相连的端口开启“trunk”
龙源期刊网 https://www.doczj.com/doc/f818218070.html, 浅谈vlan技术在网络工程中的应用 作者：吕小刚 来源：《山东工业技术》2015年第14期 摘要：在信息技术快速发展的过程中vlan技术也在不断地发展。随着该项技术的快速发展，vlan在网络工程中的应用越来越广泛。网络工程在vlan技术的支撑下，发展得更为迅速，进而促进了网络信息技术的快速发展。本文就vlan技术在网络工程中的应用进行简单分析。 关键词：vlan技术；网络工程；应用 0 引言 社会的快速发展，促使计算机技术获得迅速发展与广泛应用。现如今在社会各方面都快速发展的过程中，网络技术与局域网的重新组合在要求逐渐升高。在局域网的各项技术中，vlan 技术是其中一种非常重要的技术。对网络建设人员而言，掌握vlan技术是必备要素，并且还 要对其进行熟练地运用。在网络管理的过程中，利用vlan技术能够有效保证网络安全。在计 算机技术快速发展的过程中，vlan技术在网络工程中的应用越来越广泛。vlan技术不仅可以满足局域网组建的相关要求，还能够对网络进行灵活的分段，进而提高网络安全。 1 vlan技术的概述 vlan技术又被人们称为是虚拟局域网，主要应用在底层交换机端口网络用户的逻辑分段方面。该项技术在使用的过程中，并不会由于网络用户的物理位置受到限制而不能对其进行网络分段[1]。通常情况下，一个vlan就能够在一个交换机或者是跨交换机上实现。但是vlan在对网络用户进行分组的时候，需要根据网络用户的位置、作用、部门以及网络用应用程度和协议来完成。从这就可以了解到，vlan技术在应用的过程中能够显示出多项优点。而在分析的时候就可以发现，vlan技术具有其他技术所不具备的特点。vlan技术具备较高的安全性与便捷性与极强的扩张性，可以对用户的工作组进行优化组合，进而提高管理的灵活性与效率。在网络工程中，vlan技术可以有效弥补传统网络技术存在的不足之处，在使用方面优越性表现得非常突出。从便捷的角度来看，vlan技术中指存在一个aland就能够不受到空间的限制，对工作站的位置进行随意变动；从安全的角度来看，将vlan技术应用到网络工程，只要具备vlan成员的分组数据，就可以通过验证；而从扩展性的角度来看，vlan技术促使网络宽带获得更广泛的空间，并且网络性能的使用程度大大提高 2 vlan技术在网络工程中的应用 相较于网络工程的其他技术，vlan技术具有一定的独特性。而也正是基于该项技术的独特性，促使vlan技术在网络工程中获得更广泛的应用。 2.1 应用vlan技术实现子网共享
第二周：局域网及vlan技术 一、组建局域网的条件 1.从硬件的角度来说，需要“直连线”网线把本身独立的个人电脑，连接到“交换机”上。 2.从软件的角度来说，需要连接到局域网的个人电脑，拥有IP地址。 （1）IP地址的分配，首先要求处于同一个局域网的个人电脑拥有相同的网络位。 （2）其次在拥有相同的网络位的前提先，必须拥有不同的主机位。 （3）处于同一个局域网的电脑拥有相同的“子网掩码”。练习1：组建局域网，局域网中拥有四台电脑，局域网处于192.168.1.0网络中，子网掩码是255.255.255.0 四台电脑的IP地址的主机位分别是“1”、“2”、“3”、“4”。 二、组建多台交换机组成的局域网 1.要求首先每个交换机都能够通过连接，实现自己建立的局域网。 2.交换机之间需要通过“反线”的网线进行连接。 3.多台交换机连接的个人电脑必须处于同一个网段。拥有相同的网络位，不同的主机位，相同的子网掩码。 练习2：组建由两台交换机组成的局域网，网络地址如练习1。
三、端口安全 练习3：为交换机SW2的端口f0/5,设置端口安全，绑定PC5,的mac地址，安全模式设置为“shutdown” SW2(config)#int f0/5 //进入到端口F0/5 SW2(config-if)#switchport mode access //设置端口为数据接入模式 SW2(config-if)#switchport port-security //启动端口安全 SW2(config-if)#switchport port-security mac-address 0010.1158.ECEA //为本端口绑定MAC地址 SW2(config-if)#switchport port-security violation shutdown //设置控制规则为遇到非绑定的MAC地址的数据包的时候，关闭端口。 练习4：为交换机SW2的端口f0/6设置端口安全，绑定PC6的mac地址，安全模式设置为“protect” SW2(config)#int f0/6 //进入端口 SW2(config-if)#switchport mode access //设置端口为数据接入模式 SW2(config-if)#switchport port-security //启动端口安全
局域网网络结构以及VLAN划分 一、实验目的 (1)了解局域网中的基本概念及基本命令； (2)了解Vlan的概念及作用； (3)了解交换机的Vlan接口类型； (4)了解Vlan标签协议802.1Q； (5)了解Vlan的实际应用。 二、实验环境 (1)Win7X64; (2)PACKET TRACER; (3)Wireshark。 三、实验原理 1)局域网中的基本概念 1、局域网的拓扑结构 局域网常用的拓扑结构有星形网、环形网、总线网和数形网。 2、局域网中常用的传输媒质 局域网中常用的传输媒质有双绞线、同轴电缆、光纤和无线信道。无论用何种媒质，局域网对信道的占用分为共享信道和独占信道来完成的。共享信道带宽的分配主要采用的是动态分配。独占信道带宽的分配通过划分VLAN实现。 3、共享信道的接入技术 共享信道的接入技术主要分为两类:随机接入和受控接入。受控接入又分为两大类：集中控制和分散控制。集中控制用到的主要技术为轮询方式；分散控制用到的主要技术为令牌方式。随机接入又分为两大类：载波监听多址接入和ALOHA。 4、局域网的分层体系结构 局域网的分层体系结构由IEEE的802委员会制定。局域网一般分为物理层、
数据链路层、网络层以及高层。为了适应物理媒质的多样性，数据链路层又被分为MAC、LLC子层。 5、以太网---最常见的局域网 IEEE的802.3协议主要定义的是以太网标准。媒质接入控制采用的是CSMA/CD，物理媒体采用的是双绞线，网络的拓扑结构为星形网，所有的主机通过两台交换机联在一起。 6、网络操作系统 常用的网络操作系统有windows NT、WINDOWS2000、NOVELL、windows XP等。包括WINDOWS98也能提供常用的网络协议。我们的实验主要通过对WINDOWS98的网上邻居进行协议的配置。我们加载的协议见图一协议配置。 IPconfig命令可以设置和检查各种网络接口的配置值，可以利用它为每个接口设置IP地址、子网掩码和广播地址。 PING主要用来测试网络的连通性。它使用了ICMP回送请求与回送回答报文。 2)VLAN——虚拟局域网 VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。 划分Vlan的主要作用是隔离广播域。 广播域（Broadcast Domain） 图3-1共享式的以太网中的共享式的以太网 在共享式的以太网上，每个设备都处于一个广播域中。如果整个网络只有一个广播域，那么一旦发出广播信息，就会传遍整个网络，并且对网络中的主机带

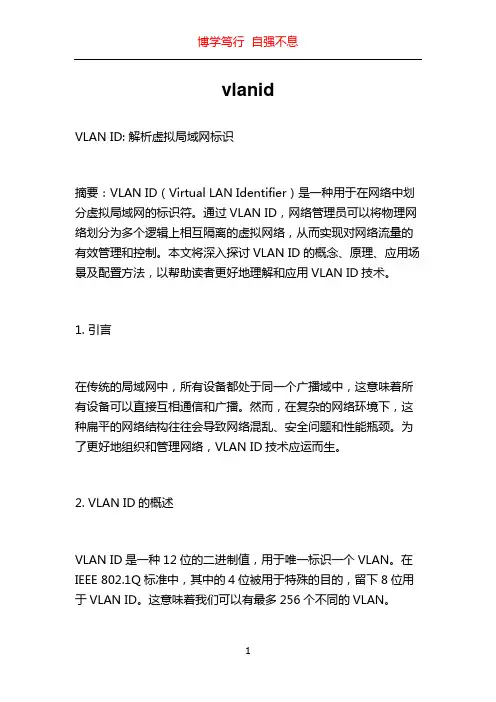

一文读懂VLAN和VXLAN技术 VLAN（Virtual Local Area Network）的中文名为“虚拟局域网”。VLAN是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的数据交换技术。这一技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。但又不是所有交换机都具有此功能，只有VLAN协议的第二层以上交换机才具有此功能。802.1Q的标准的出现打破了虚拟网依赖于单一厂商的僵局，从一个侧面推动了VLAN的迅速发展。 1、交换机端口工作模式简介 交换机端口有三种工作模式，分别是Access，Hybrid，Trunk。 Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口; Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口; Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。 Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。 2、基本概念（tag，untag，802.1Q） untag就是普通的ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯; tag报文结构的变化是在源mac地址和目的mac地址之后，加上了4bytes的vlan信息，也就是vlan tag头;一般来说这样的报文普通PC机的网卡是不能识别的 下图说明了802.1Q封装tag报文帧结构 带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。其中包含： 2个字节的协议标识符（TPID），当前置0x8100的固定值，表明该帧带有802.1Q的标记信息。

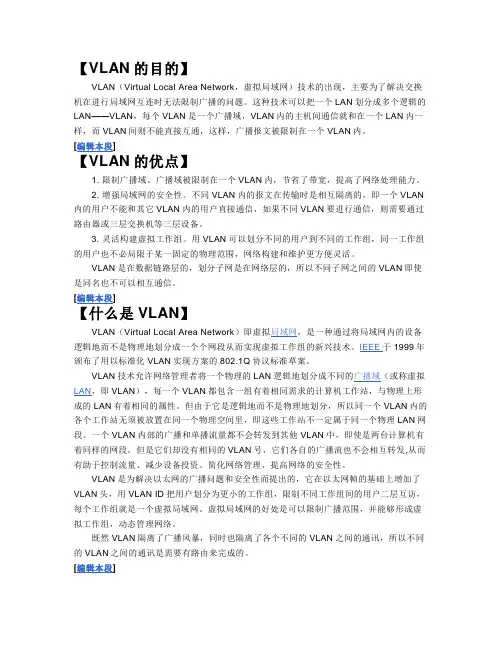

VLAN，是英文Virtual Local Area Network的缩写，中文名为 "虚拟局域网” VLAN是一种将局域网（LAN）设备从逻辑上划分（注意，不是从物理上划分）成一个个网段（或者说是更小的局域网LAN），从而实现虚拟工作组（单元）的数据交换技术。 VLAN这一新兴技术主要应用于交换机和路由器中，但目前主流应用还是在交换机之中。不过不是所有交换机都具有此功能，只有三层以上交换机才具有此功能，这一点可以查 看相应交换机的说明书即可得知。VLAN的好处主要有三个：(1)端口的分隔。即便在同一个交换机上，处于不同VLAN的端口也是不能通信的。这样一个物理的交换机可以当作多个逻辑的交换机使用。 (2)网络的安全。不同VLAN不能直接通信，杜绝了广播信息的不安全性。 (3)灵活的管理。更改用户所属的网络不必换端口和连线，只更改软件配置就可以了。VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物
理范围中，即这些工作站可以在不同物理LAN网段，由VLAN的特点可知，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。VLAN除了能将网络划 分为多个广播域，从而有效地控制广播风暴的发生，以及使网络的拓扑结构变得非常灵活的优点外，还可以用于控制网络中不同部门、不同站点之间的互相访问。 VLAN在交换机上的实现方法，可以大致划分为六类: 1. 基于端口的VLAN 这是最常应用的一种VLAN划分方法，应用也最为广泛、最有效，目前绝大多协议的交换机都提供这种VLAN配置方法。这种划分VLAN的方法是根据以太网交换机的交换端口来划分的，它是将VLAN交换机上的物理端口和VLAN交换机内部的PVC（永久虚电路）端口分成若干个组，每个组构成一个虚拟网，相当于一个独立的VLAN交换机。对于不同部门需要互访时，可通过路由器转发，并配合基于MAC地址的端口过滤。对某站点的访问路径上最靠近该站点的交换机、路由交换机或路由器的相应端口上，设定可通过的MAC地址集。这样就可以防止非法入侵者从内部盗用IP地址从其他可接入点入侵的可能，从这种划分方法本身我们可以看出，这种划分的方法的优点是定义VLAN成员时非常简单，只要将所有的端口都定义为相应的VLAN组即可。适合于任何大小的网络。它的

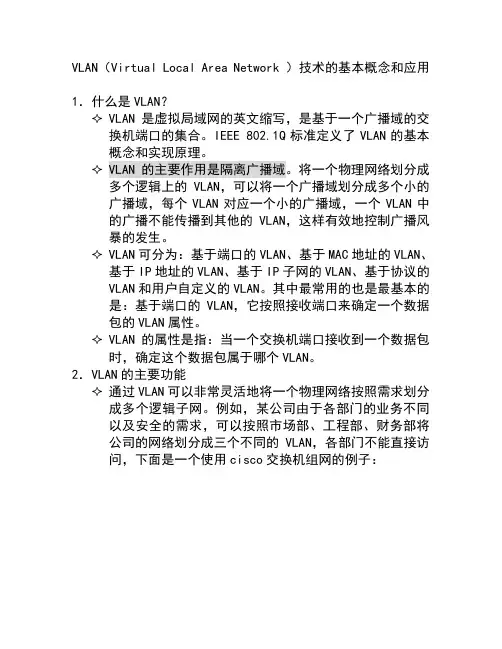

VLAN技术详解 1.VLAN的概念 1.1什么是VLAN VLAN（Virtual Local Area Network）又称虚拟局域网，是指在交换局域网的基础上，采用网络管理软件构建的可跨越不同网段、不同网络的端到端的逻辑网络。一个VLAN组成一个逻辑子网，即一个逻辑广播域，它可以覆盖多个网络设备，允许处于不同地理位置的网络用户加入到一个逻辑子网中。VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层，VLAN之间的通信是通过第3层的路由器来完成的。 在此让我们先复习一下广播域的概念。广播域，指的是广播帧（目标MAC地址全部为1）所能传递到的范围，亦即能够直接通信的范围。严格地说，并不仅仅是广播帧，多播帧（Multicast Frame）和目标不明的单播帧（Unknown Unicast Frame）也能在同一个广播域中畅行无阻。 本来，二层交换机只能构建单一的广播域，不过使用VLAN功能后，它能够将网络分割成多个广播域。 那么，为什么需要分割广播域呢？那是因为，如果仅有一个广播域，有可能会影响到网络整体的传输性能。具体原因，请参看附图加深理解。 A B 图中，是一个由5台二层交换机（交换机1～5）连接了大量客户机构成的网络。假设这时，计算机A需要与计算机B通信。在基于以太网的通信中，必须在数据帧中指定目标MAC
地址才能正常通信，因此计算机A必须先广播“ARP请求（ARP Request）信息”，来尝试获取计算机B的MAC地址。交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就是Flooding了。接着，交换机2收到广播帧后也会Flooding。交换机3、4、5也还会Flooding。最终ARP请求会被转发到同一网络中的所有客户机上。 请大家注意一下，这个ARP请求原本是为了获得计算机B的MAC地址而发出的。也就是说：只要计算机B能收到就万事大吉了。可是事实上，数据帧却传遍整个网络，导致所有的计算机都收到了它。如此一来，一方面广播信息消耗了网络整体的带宽，另一方面，收到广播信息的计算机还要消耗一部分CPU时间来对它进行处理。造成了网络带宽和CPU运算能力的大量无谓消耗。 广播信息是那么经常发出的吗？ 读到这里，您也许会问：广播信息真是那么频繁出现的吗？ 答案是：是的！实际上广播帧会非常频繁地出现。利用TCP/IP协议栈通信时，除了前面出现的ARP外，还有可能需要发出DHCP、RIP等很多其他类型的广播信息。 ARP广播，是在需要与其他主机通信时发出的。当客户机请求DHCP服务器分配IP地址时 ，就必须发出DHCP的广播。而使用RIP作为路由协议时，每隔30秒路由器都会对邻近的其他路由器广播一次路由信息。RIP以外的其他路由协议使用多播传输路由信息，这也会被交换机转发（Flooding）。除了TCP/IP以外，NetBEUI、IPX和Apple Talk等协议也经常需要用到广播。例如在Windows下双击打开“网络计算机”时就会发出广播（多播）信息。（Windows XP除外……） 总之，广播就在我们身边。下面是一些常见的广播通信： ● ARP请求：建立IP地址和MAC地址的映射关系。 ● RIP：选路信息协议(Routing Infromation Protocol)。 ● DHCP：用于自动设定IP地址的协议。 ● NetBEUI：Windows下使用的网络协议。 ● IPX：Novell Netware使用的网络协议。 ● Apple Talk：苹果公司的Macintosh计算机使用的网络协议。 1.2 VLAN的实现机制 在理解了“为什么需要VLAN”之后，接下来让我们来了解一下交换机是如何使用VLAN分割广播域的。首先，在一台未设置任何VLAN的二层交换机上，任何广播帧都会被转发给除接收端口外的所有其他端口（Flooding）。例如，计算机A发送广播信息后，会被转发给端口2、3、4。

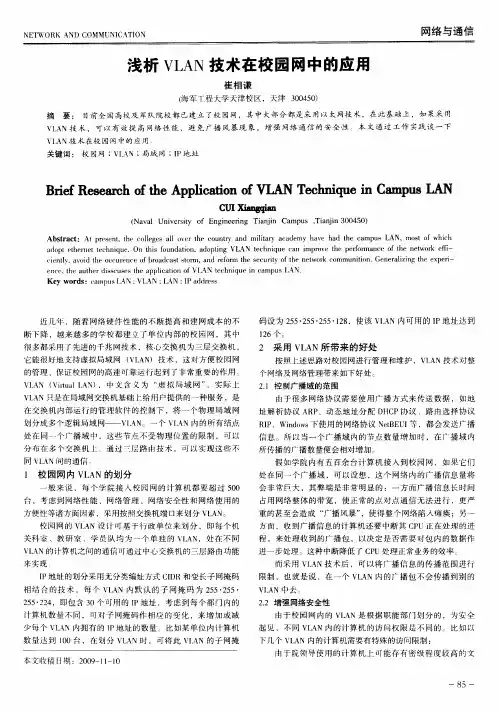

浅谈vlan技术毕业论文 目录 1、vlan技术简介…………………………………………………….４1．关于局域网（LAN）……………………………………………４ 2.什么是VLAN………………………………………………………５ 3.VLAN 的优点………………………………………………………７ 4.VLAN的分类………………………………………………………９ 5.VLAN的应用………………………………………………………１０2、Vlan的划分方式…………………………………………………１０ 1. 基于端口划分的VLAN…………………………………………１０ 2.基于MAC地址划分VLAN…………………………………………１１ 3.基于网络层划分VLAN …………………………………………１１ 4.根据IP组播划分VLAN…………………………………………１２3、VLAN的配置 1.三层交换机构建的VLAN网络结构……………………………１３ 2.三层共享有用……………………………………………………1７ 3.三层交换技术……………………………………………………１９ 4.VLAN 应用举例…………………………………………………２０ 5.交换机应用分析…………………………………………………２０4、VLAN技术在校园网中的应用 1校园网概况………………………………………………………２２ 2 校园网具体情况介绍……………………………………………２２ 3 学校系统情况……………………………………………………２2 4 校园网系通划……………………………………………………２３结束语…………………………………………………………………２４致谢……………………………………………………………………２4
CISCO路由器虚拟局域网（VLAN）路由实例 3.1. 例一： 设备选用Catalyst5500交换机1台，安装WS-X5530-E3管理引擎，多块 WS-X5225R及WS-X5302路由交换模块,WS-X5302被直接插入交换机，通过二个通道与系统背板上的VLAN 相连，从用户角度看认为它是1个1接口的模块，此接口支持ISL。在交换机内划有3个虚拟网，分别名为default、qbw、rgw，通过WS-X5302实现虚拟网间路由。 以下加重下横线部分，如set system name 5500C为需设置的命令。 设置如下： Catalyst 5500配置： begin set password $1$FMFQ$HfZR5DUszVHIRhrz4h6V70 set enablepass $1$FMFQ$HfZR5DUszVHIRhrz4h6V70 set prompt Console> set length 24 default set logout 20 set banner motd ^C^C
! #system set system baud 9600 set system modem disable set system name 5500C set system location set system contact ! #ip set interface sc0 1 10.230.4.240 255.255.255.0 10.230.4.255 set interface sc0 up set interface sl0 0.0.0.0 0.0.0.0 set interface sl0 up set arp agingtime 1200 set ip redirect enable set ip unreachable enable set ip fragmentation enable set ip route 0.0.0.0 10.230.4.15 1 set ip alias default 0.0.0.0 ! #Command alias ! #vtp set vtp domain hne
