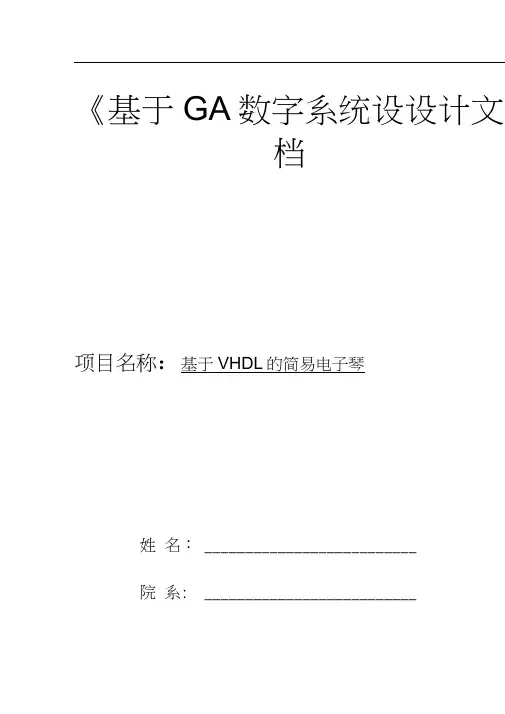

《基于FPGA的数字系统设计》项目设计文档项目名称: 基于VHDL的简易电子琴
姓名：
院系：
专业：
学号：
指导教师：
完成时间: 2012 年 6月20日
基于FPGA的数字系统设计项目成绩评价表
指导教师：年月日
目录
1 项目名称、内容与要求………………………………………4页
设计内容…………………………………………………4页
具体要求…………………………………………………4页
2 系统整体架构（Architecture Description）………………4页
设计思路…………………………………………………4页
系统原理（包含：框图等阐述）与设计说明等内容…4页
创新点与原创性内容……………………………………5页
3 系统设计 (含HDL或原理图输入设计)………………………5页
注：此部分包含主要逻辑单元、模块、源代码等内容
HDL 代码…………………………………………………5页
系统整体电路图（或RTL级电路图）…………………7页
4 系统仿真（Simulation Waveform）…………………………7页
5 FPGA实现（FPGA Implementation）………………………9页
6 总结（Closing）……………………………………………10页参考书目（Reference）：…………………………………………11页附录（Appendix）：………………………………………………12页
1、项目名称、内容与要求
1.1设计内容：
设计一个简易的八音符电子琴，它可通过按键输入来控制音响。
具体要求：
1、设计一个简易电子琴；
2、利用实验箱的脉冲源产生1，2，3，。。。共7个或14个音阶信号；
3、用指示灯显示节拍；
4、*能产生颤音效果。
2、系统整体架构
设计思路
本课程设计目的在于灵活运用EDA技术编程实现一个简易电子琴，它要求在实验箱上构造一个电子琴电路，不同的音阶对应不同频率的正弦波。按下每个代表不同音阶的按键时，能够发出对应频率的声音
系统原理
采用现场可编程逻辑器件（FPGA）制作，利用EDA软件中的VHDL硬件描述语言编程进行控制，然后烧制实现。采用FPGA来设计的原理图如图所示。它由控制输入电路、FPGA、显示电路和扬声器电路组成。
图采用FPGA设计的电子琴原理方框图
控制输入电路主要是为用户设计的,起到一个输入控制的作用。FPGA是现场可编程逻辑器件，也是本设计方案的核心内容，它是实现电子琴运作的主要控制模块。由设计者把编好 VHDL程序烧制到现场可编程逻辑器件FPGA中,然后通过
控制输入电路把乐谱输入到FPGA,产生不同的频率驱动扬声器,发出不同的乐谱。同时也把发出的乐谱符号通过显示器输出。
创新点与原创性内容
对于电子琴的设计,很多方案均可以实现,但是采用数字逻辑电路来制作的话电路硬件所需的器材多,体积庞大,比较复杂,而且精度和稳定度都不是很高。如果采用的是现场可编程逻辑器件来实现, 它的优点是所有电路集成在一块芯片上，此方案所需的外围电路简单,这样它的体积就减少了，同时还提高了系统的稳定度。还可以用Modelsim XE 软件进行仿真和调试等。设计人员可以充分利用VHDL硬件描述语言方便的编程，提高开发效率，缩短研发周期，降低研发成本；而且易于进行功能的扩展，实现方法灵活，调试方便，修改容易。。因此,电子琴的设计我们选择采用现场可编程逻辑器件（FPGA）制作来实现。
3 系统设计
HDL 代码
library ieee;
use speakera is
port( clk : in std_logic; --时钟输入
index:in std_logic_vector( 6 downto 0); -- 按键输入
spks: out std_logic); --扬声器输出
end;
architecture one of speakera is
signal preclk,fullspks :std_logic;
signal tone: std_logic_vector( 10 downto 0);
begin
search : process (index)
begin
case index is
when "0000001" => tone <= "001";
when "0000010" => tone <= "000";
when "0000100" => tone <= "";
when "0001000" => tone <= "";
when "0010000" => tone <= "";
when "0100000" => tone <= "";
when "1000000" => tone <= "";
when others => tone <= "";
end case;
end process;
divdeclk :process(clk)
variable count4 :std_logic_vector( 3 downto 0);
begin
preclk <= '0';
if count4 > 11 then preclk <= '1'; count4 :="0000";
elsif clk'event and clk='1' then count4 := count4 + 1;
end if;
end process;
genspks : process(preclk,tone)
variable count11 : std_logic_vector( 10 downto 0);
begin
if preclk'event and preclk = '1' then
if count11 =16#7ff# then count11 := tone;fullspks <= '1'; else count11 := count11 + 1;fullspks <= '0';
end if;
end if;
end process;
dealyspks : process( fullspks)
variable count2 : std_logic;
begin
if fullspks'event and fullspks = '1' then count2 := not count2;
if count2 = '1' then spks <= '1';
else spks <= '0';
end if;
end if;
end process;
end;
系统整体电路图
4 系统仿真（Simulation Waveform）
功能仿真：
时序仿真：
5 FPGA实现
数控分频模块的目的是对基准脉冲分频，得到1,2,3,4,5,6,7，七个音符对应频率。该模块的VHDL描述中包括了三个模块，首先对12MHz的基准脉冲进行再次分频，得到的便是所需要的频率。
实验箱：
实验操作内容及步骤：
1、打开QuartusⅡ，创建工程
首先建立一个QuartusⅡ的工程，指定工作目录、工程名称、顶层设计实体名称、目标器件系列、工具设置等。步骤如下：
（1）选择“开始”—>“程序”—>Altera—> QuartusⅡ
（2）选择File—>New Project Wizard 界面，单击Next按钮，进入工程名称的设定、工程目录的选择。
（3）在对话框中，指定工程存放的目录、工程名和顶层实体名，工程名和顶层实体名要求相同，工程目录可以随意设置，但必须是英文的目录，单击
Next按钮。
（4）用户指定目标器件，根据开发板所使用的期间来选择，单击Next按钮。（5）新建一个VHDL语言。
（6）把程序代码输入，编译、运行程序，单击processing—>start comilation，运行程序。
2.引脚分配
（1）单击assignments—>timing analysis setting进行引脚分配
（2）直接导入引脚分配，单击assignments—>import assignments
（3）引脚分配完成
3．产生波形图
（1）创建波形文件，单击File—>other files—>vector waveform file
（2）点击空白处，点开INSERT->insert node,再点击—>node finder—>list,把元器件添加进去，得到其仿真波形图
系统整体组装图：
6 总结（Closing）
通过两个周的学习，最后完成了我的设计任务——基于VHDL语言的简易电子琴的设计。通过本次课程设计的学习，我对数据库软件EDA技术、VHDL、等系列知识都有了一定的了解。使用EDA技术开发页面的能力也有了很大提高。
我深深的体会到设计课的重要性和目的性所在。本次设计课不仅仅培养了我们实际操作能力，也培养了我们灵活运用课本知识，理论联系实际，独立自主的进行设计的能力。它不仅仅是一个学习新知识新方法的好机会，同时也是对我所学知识的一次综合的检验和复习，使我明白了自己的缺陷所在，从而查漏补缺。
在设计中要求我们要有耐心和毅力，还要细心，稍有不慎一个小小的错误就会导致结果的不正确，而对错误的检查要求我要有足够的耐心，通过这次设计和设计中遇到的问题，也积累了一定的经验。用VHDL硬件描述语言的形式来进行数字系统的设计方便灵活，利用EDA软件进行编译优化仿真极大地减少了电路设计时间和可能发生的错误，降低了开发成本，这种设计方法必将在未来的数字系统设计中发挥越来越重要的作用。VHDL的设计关键是电路逻辑设计，而一个程序的关键是总体设计。对于硬件设计接触不多的我们清楚这一点也许不无好处。
设计的工作此课程设计从构思到最后完成的这两个周内，周围的很多同学和朋友给予了我善意的帮助，还有老师同学们对我的不厌其烦的指导，使我对此类课程设计的设计流程以及脊髓有了很深的了解，通过你们的帮助，我把从计算机组成原理这门课上学到的理论第一次用到了实际设计上。在此，我深深的表示感谢。
参考书目（Reference）：
[1] 张肃文,.EDA技术与VHDL语言.北京:清华大学出版社
[2] 张亦华,延明. 数字电路EDA入门.北京:北京邮电大学出版社
[3] 《VHDL 程序设计》(第二版). 曾繁泰等. 清华大学出版社
[4]《VHDL与数字电路设计》.卢毅, 赖杰. 科学出版社
[5]《EDA技术与实验》陈强
附录（Appendix）：
library ieee;
use speakera is
port( clk : in std_logic; --时钟输入
index:in std_logic_vector( 6 downto 0); -- 按键输入
spks: out std_logic); --扬声器输出
end;
architecture one of speakera is
signal preclk,fullspks :std_logic;
signal tone: std_logic_vector( 10 downto 0);
begin
search : process (index)
begin
case index is
when "0000001" => tone <= "001";
when "0000010" => tone <= "000";
when "0000100" => tone <= "";
when "0001000" => tone <= "";
when "0010000" => tone <= "";
when "0100000" => tone <= "";
when "1000000" => tone <= "";
when others => tone <= "";
end case;
end process;
divdeclk :process(clk)
variable count4 :std_logic_vector( 3 downto 0);
begin
preclk <= '0';
if count4 > 11 then preclk <= '1'; count4 :="0000";
elsif clk'event and clk='1' then count4 := count4 + 1;
end if;
end process;
genspks : process(preclk,tone)
variable count11 : std_logic_vector( 10 downto 0);
begin
if preclk'event and preclk = '1' then
if count11 =16#7ff# then count11 := tone;fullspks <= '1';
else count11 := count11 + 1;fullspks <= '0';
end if;
end if;
end process;
dealyspks : process( fullspks)
variable count2 : std_logic;
begin
if fullspks'event and fullspks = '1' then count2 := not count2; if count2 = '1' then spks <= '1';
else spks <= '0';
end if;
end if;
end process;
end;
摘要 电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器，它在音奏中已成为不可缺少的一部分。本文主要介绍运用555定时器制作简易电子琴的设计方法。该方法利用555定时器构成多谐振荡器，通过按键控制不同的RC组合应用多谐振荡器产生不同频率八个基本音阶的脉冲信号波，然后连到扬声器上，即可发出八音阶的音乐。在该设计中，利用了555定时器构成的多谐振荡器产生各音阶不同频率的脉冲，不仅仅使其频率调节更加方便，而且发出的声音稳定、饱满。 前言 (1) 第一章设计内容及要求 (2) 1.1 设计的基本原理 (2) 1.2 设计要求 (2) 第二章系统组成及工作原理 (3) 2.1 系统组成 (3) 2.1.1 按键模块 (3) 2.1.2音调发生模块 (3) 2.1.3音响模块 (4) 2.2 工作原理 (4) 2.2.1 NE555多谐振荡器 (5) 2.2.2 LM386集成功率放大器 (7) 第三章方案比较 (8) 3.1 方案一 (8) 3.2 方案二 (9) 3.3方案三 (10) 3.4方案分析与比较 (11) 第四章参数计算、器件选择 (12) 4.1 参数计算 (12) 4.2 器件选择 (12) 第五章系统调试及测试结果分析 (14) 5.1 系统调试 (18) 关键词：简易电子琴，555定时器，多谐振荡器，八个基本音阶 目录
5.2 硬件调试···················································19 2 5.3 测试结果与分析 (19) 前言 随着当代科学设计的发展，电子产品在人们的日常生活中占据着越来越多重要的地位。电子琴作为其中的一个典型代表，引领着许多孩子进入音乐的殿堂。因此，我们选择了简易电子琴这个题目来制作，因为它不仅能过提高实际动手能力，还与实际生活有着紧密的联系。 模拟电子技术基本教程是一门实践性很强的课程，而此次课程设计依据的理论基础是模拟电子技术基本教程，其主要目的是通过本课程的培养，启发学生的创造性思维，进一步探究书本知识。本课程设计是设计出一个电子产品，先焊接好，再进行检验。 在电子课程设计的过程中，系统的概念十分重要，熟悉从系统的层次分析问题、解决问题的方式。基本方法除了实验课中要求掌握的功能测试、故障排除等各种一般方法以外、要特别注重使用“电路拼装”的方法。课程设计的一般步骤如下：（1）、选择一个课题；（2）、查阅有关资料；（3）、进行可行论证；（4）、通过设计方案的比较，定出最优的设计方案；（5）、分解为多个模块；（6）、分别设计各个功能模块电路，并完成调试；（7）、组装成完整的数字系统；(8)、编写设计、安装、调试报告。 1 第一章设计原理及要求 1.1 设计的原理 555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积小，使用起来方便。只要在外部配上几个适当的阻容元件，就可以构成施密特触发器、单稳态触发器及多谐振荡器等脉冲信号产生与变换电路。它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。 5.4 误差分析 (19) 实验小结及心得体会 (20) 结论······························································21 参考 文献·························································22 附录一····························································23 附录二···························································· 24 3
实验一数字信号发生器和电子琴制作 一、实验目的 1.熟悉matlab的软件环境，掌握信号处理的方法，能在matlab的环境下完成对 信号的基本处理； 2.学会使用matlab的GUI控件编辑图形用户界面； 3.了解matlab中一些常用函数的使用及常用运算符，并能使用函数完成基本的 信号处理； 二、实验仪器 计算机一台，matlab R2009b软件。 三、实验原理 1．数字信号发生器 MATLAB是矩阵实验室（Matrix Laboratory）的简称，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB 和Simulink两大部分。 已知的常用正弦波、方波及三角波，可以通过matlab自带的函数实现，通过改变函数的幅值、相位和频率可以得到不同的信号。 正弦信号：y=A*sin（2*pi*f*t）； 方波信号：y=A*square(2*f*pi*x+c)； 三角波信号：y=A*sawtooth(2*pi*f*x+c)； 2. 电子琴 电子琴的每个音阶均对应一个特定频率的信号，通过调用数字信号发生器产生一系列指定的频率的声音，从而达到虚拟的电子琴的功能。界面中包含1、2、…、7共 7 个琴键，鼠标按下时即发声，松开时发声停止。同时能够产生正弦波、方波、三角波等常见的波形的数字信号，然后将数字信号写入声卡的缓冲区，最后由声卡播放出相应的声音。 已知音乐的七个音阶的主频率分别是131Hz、147Hz、165Hz、175Hz、196Hz、220Hz和247Hz，分别构造正弦波、方波和三角波，可以组成简单的电子琴。
四、实验内容 1.数字信号发生器的制作 （1）搭建GUI界面 图形用户界面（Graphical User Interface，简称GUI，又称图形用户接口）是指采用图形方式显示的计算机操作用户界面。与早期计算机使用的命令行界面相比，图形界面对于用户来说在视觉上更易于接受。 Matlab环境下的图形用户界面（GUI）是由窗口、光标、按键、菜单、文字说明等对象（Objects）构成的一个用户界面。用户通过一定的方法（如鼠标或键盘）选择、激活这些图形对象，使计算机产生某种动作或变化，比如实现计算、绘图等。MATLAB的用户，在指令窗中运行demo 打开那图形界面后，只要用鼠标进行选择和点击，就可产生丰富的内容。 利用GUI控件中自带的按钮，根据需要组成如下图1所示的数字信号发生器的Gui界面。 图1 数字信号发生器的GUI界面
课程设计任务书学生姓名：专业班级： 指导教师：工作单位：信息工程学院 题目: 简易电子琴电路的设计仿真与实现 初始条件： 可选元件：集成运算放大器LM324、电阻、电位器、电容若干，直流电源，或自备元器件。 可用仪器：示波器，万用表，直流稳压源，函数发生器 要求完成的主要任务: （1）设计任务 根据要求，完成对简易电子琴电路的仿真设计、装配与调试，鼓励自制稳压电源。 （2）设计要求 ①设计一简易电子琴电路，按下不同琴键即改变RC值，能发出C调的八个基本音阶，采用运算放大 ②选择电路方案，完成对确定方案电路的设计。 ③利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系 统功能。 ④安装调试并按规范要求格式完成课程设计报告书。 ⑤选做：利用仿真软件的PCB设计功能进行PCB设计。 时间安排： 1、前半周，完成仿真设计调试；并制作实物。 2、后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 1.模电课设概述 (1) 1.1设计背景 (1) 1.2设计目的及意义 (1) 1.3开发环境proteus简介 (1) 2.电路原理 (3) 2.1 RC桥式振荡电路及频率选择 (3) 2.2振荡条件 (4) 3.总体方案设计 (5) 3.1实验电路设计思路 (5) 3.2设计电路图 (6) 3.3实验参数选择 (6) 4.仿真曲线及结果分析 (7) 4.1仿真操作过程及曲线 (7) 4.2仿真结果分析 (14) 5.实物制作及仿真、实物的差异 (15) 5.1实物制作过程和调试过程 (15) 5.2 仿真、实物的差异 (16) 6.心得体会 (17) 7.元件清单 (18) 8.参考文献 (19)
《基于FPGA的数字系统设计》项目设计文档 项目名称:基于VHDL的简易电子琴 姓名: 院系: 专业: 学号: 指导教师: 完成时间: 年6月20日基于FPGA的数字系统设计项目成绩评价表
指导教师: 年月日 目录
1 项目名称、内容与要求………………………………………4页 1.1 设计内容…………………………………………………4页 1.2 具体要求…………………………………………………4页 2 系统整体架构( Architecture Description) ………………4页 2.1 设计思路…………………………………………………4页 2.2 系统原理( 包含: 框图等阐述) 与设计说明等内容…4页 2.3 创新点与原创性内容……………………………………5页 3 系统设计(含HDL或原理图输入设计)………………………5页 注: 此部分包含主要逻辑单元、模块、源代码等内容 3.1 HDL 代码…………………………………………………5页 3.2 系统整体电路图( 或RTL级电路图) …………………7页 4 系统仿真( Simulation Waveform) …………………………7页 5 FPGA实现( FPGA Implementation) ………………………9页 6 总结( Closing) ……………………………………………10页参考书目( Reference) : …………………………………………11页附录( Appendix) : ………………………………………………12页
1、项目名称、内容与要求 1.1设计内容: 设计一个简易的八音符电子琴, 它可经过按键输入来控制音响。1.2 具体要求: 1、设计一个简易电子琴; 2、利用实验箱的脉冲源产生1, 2, 3, 。。。共7个或14个音阶信号; 3、用指示灯显示节拍; 4、*能产生颤音效果。 2、系统整体架构 2.1 设计思路 本课程设计目的在于灵活运用EDA技术编程实现一个简易电子琴, 它要求在实验箱上构造一个电子琴电路, 不同的音阶对应不同频率的正弦波。按下每个代表不同音阶的按键时, 能够发出对应频率的声音 2.2 系统原理 采用现场可编程逻辑器件( FPGA) 制作, 利用EDA软件中的VHDL硬件描述语言编程进行控制, 然后烧制实现。采用FPGA来设计的原理图如图1.1所示。它由控制输入电路、FPGA、显示电路和扬声器电路组成。
邮电大学 课题名称：简易电子琴的设计和制作学院：信息与通信工程学院 专业：信息工程 班级：2014211126 ：家威 学号：2014210691 班序号：10 指导老师：王丹志
一、摘要及关键字 本课程设计以制作出一个简易电子琴为最终目的。该电子琴以NE555为核心，通过公式计算不同频率按键对应的阻值来实现不同的音调，然后通过运算放大器将信号放大并通过喇叭发出声音。由此设计仿真电路图，选择合适器件进行电路搭建，并进行调试直至达到要求，最后进行数据统计。 关键字：电子琴振荡电路运算放大器 二、设计任务及要求 了解由555定时器构成简易电子琴的电路及原理。设计并利用NE555集成运算电路以及外加电阻，电容在第一级产生不同频率的音乐，再利用LM386功率放大电路对音乐信号进行放大，最后通过扬声器产生21个音符。 三、设计思路、总体结构框图 设计思路 555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积小，使用起来方便。只要在外部配上几个适当的阻容元
件，就可以构成施密特触发器、单稳态触发器及多谐振荡器等脉冲信号产生与变换电路。它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。由555定时器电路组成的多谐振荡器，它的振荡频率可以通过改变振荡电路中的RC原件的数值进行改变。根据这一原理，通过设定一些不同的RC数值并通过控制电路，按照一定的速度依次将不同的RC组件接入振荡电路，就可以使振荡电路按照设定的要求，有节奏的发射已设定的音频信号与音乐。 总体结构框图
四、分块电路和总体电路的设计分块电路： 琴键端（开关、电阻） NE555电路：
目录 1 设计任务 (1) 1.1 基本任务 (1) 1.2 扩展任务 (1) 2 设计方案原理 (1) 3 单元电路的设计 (2) 3.1 多谐振荡器 (2) 3.2 琴键开关 (3) 3.3 扩音器（喇叭） (4) 3.4 器件选择 (4) 4 电路图的绘制 (5) 5 电路的仿真及调试 (6) 6 体会 (6) 参考文献 (8)
1设计任务 电子琴是一种很简单的电子产品，目前市场上所售的电子琴多为基于单片机所设计的。本次课设要求利用数电知识，设计一个能奏出八个音阶的电子琴。虽然没有基于单片机的电子琴那么多的功能，但是电子琴的基本功能是可以满足的。 本次设计的主要内容为：根据数电课程所学内容，结合其他相关课程知识，设计一个简易电子琴，以加深对单片机知识的理解，锻炼实践动手能力。 本次设计的任务为： 1.1基本任务 ①具备8个按键，能够分别较准确地弹奏出1?1八个音符。 ②选择电路方案，完成对确定方案电路的设计。计算电路元件参 数与元件选择、并画出总体电路原理图，阐述基本原理。用 Proteus或MULTISIM软件完成仿真，并按规定格式写出课程设计 报告书。 1.2扩展任务 ①能够弹奏出至少21个音符（三个音阶）。 ②能够较便捷地完成音阶的升降。（按一个开关实现升8度，按另一个开关实现降 8度） 2设计方案原理 本方案为利用555多谐振荡器能输出脉冲信号的特性，通过改变振荡器外接电阻的阻值来改变振荡器输出脉冲的频率，驱动喇叭发出各种音阶。电子琴所用琴键即为改变电阻阻值的开关，通过改变阻值使输出与琴键音阶相对应。
原理框图如下： 图1原理框图 3单元电路的设计 3.1多谐振荡器 利用多谐振荡器产生周期脉冲电路图如下图所示 图2 多谐振荡器电路实现 图中引脚功能： 1脚：GND或Vss）外接电源负端VSS或接地，一般情况下接地。 2脚：TR低触发端。 3脚：OUT（或Vo）输出端。 4脚：Rd是直接清零端。当R端接低电平，则时基电路不工作，此时不论TR、TH 处于何电平，时基电路输出为“ o”，该端不用时应接高电平。 5脚：CO或VC）为控制电压端。若此端外接电压，则可改变内部两个比较器的
“电子产品综合设计”课程“简易电子琴”生产工艺 设计报告书 设计成员一：XXX 设计成员二：XXX 设计成员三：XXX 设计时间：2011.10.23-2011.11.04
广东机电职业技术学院 目录 1绪论 (2) 1.1课题背景 (2) 1.2电子琴技术特点 (2) 1.3电子琴的性能指标 (4) 2.1 生产技术文件 (5) 设计电路图 (5) 技术说明 (6) 技术说明 (7) 元器件明细表 (8) PCB板工艺流程图 (9) 工艺流程图 (10) 印制板装配图 (11) 印制板工艺说明 (12) 制造工艺 (13) 焊接工艺说明 (14) 工具明细表 (15) 2.2作业指导书 (16) 安全职责规程 (17) 设计总结 (18) 附 (18)
1、绪论 1.1课题背景 电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用AT89S52单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘扬声器等模块组成核心主控制模块，在主控模块上设有8个按键，和一个复位按键。 主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴硬件的组成。利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏要表达的音符。并且分别从原理图，主要芯片，个模块原理及各莫奎的程序的调试来详细阐述。 一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，构成我们想演奏的那首曲目。当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样的方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系编写正确就可以达到我们想要的曲目。 1.2电子琴技术特点 播放模块 播放模块是由喇叭构成，它几乎不存在噪声，音响效果较好，而且由于所需驱动功率较小，且价格低廉，所以，被广泛应用。 按键控制模块 电子琴设有8个按键，其中7个作为音符输入，另外一个作为模式转换按键，实现用户存放的自动播放歌曲。7个按键分别代表7个音符，包括中音段的全部音符，通过软硬件设计，模式转换按键触发外部中断，中断使程序跳转，实现模式转换，启动电子琴。然后通过查询电子琴所按下的按键，读取电子琴输入状态，跳转到对应的程序入口，实现自编歌曲的。 3 总体硬件组成框图

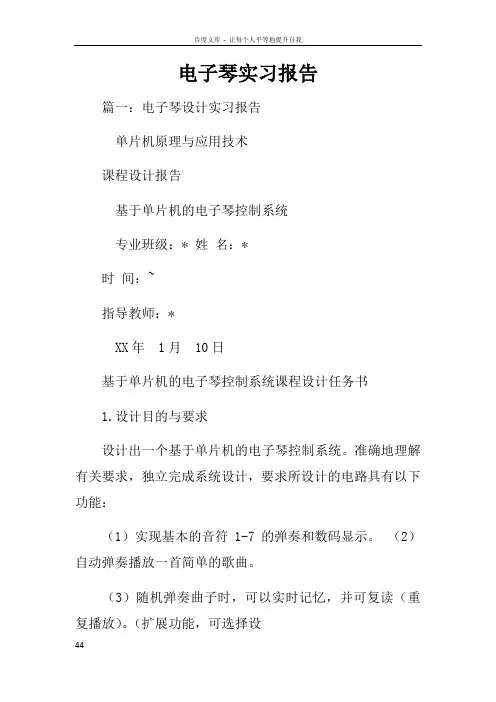

电子琴实习报告 基于单片机的电子琴控制系统 专业班级：* 姓名：* 时间：~ 指导教师：* 201x年 1月 10日 基于单片机的电子琴控制系统课程设计任务书 设计出一个基于单片机的电子琴控制系统。准确地理解有关要求，独立完成系统设计，要求所设计的电路具有以下功能： 实现基本的音符1-7的弹奏和数码显示。 自动弹奏播放一首简单的歌曲。 随机弹奏曲子时，可以实时记忆，并可复读。 画出电路原理图，正确使用逻辑关系；确定元器件及元件参数；进行电路模拟仿真； SCH文件生成与打印输出。 3.编写设计报告 写出设计的全过程，附上有关资料和图纸，有心得体会。 4.答辩
