制订部门 工程技术中心 文件名称
快速水分分析仪作业指导书
生效日期 2017-？-？ 页 数 2页
1.0 目的：
标准化快速水分分析仪的使用方法，保证其正确操作与检测数值的准确性。 2.0 范围：
根据生产现场检测、实验需求，所使用的快速水分分析仪。 3.0 权责：
工程技术中心-品质部：快速水分分析仪的日常保管、使用。
工程技术中心-计量室：快速水分分析仪的定期校准、维护、维修等。 4.0 定义：
快速水分分析仪，是一种对物料含水率的快速测定，同时满足固体、颗粒、粉末、胶状体及液体含水率
的测定要求。 如图所示：
4.1 型号：MX-50高精度快速水分测定仪 4.2 厂商：日本AND 有限公司
4.3 特点：采用400W 直管卤素灯和独特设计的SRA （二次辐射辅助装置）辐射器来缩短测量时间，形成快
速均匀的加热器。并且采用SHS 快速灵敏特性的称重传感器，使得非常少的样品在高精度称量下都能得到非常精确的含水率测定。
4.4 技术参数：
称重范围：51g ；
读数精度：0.001g ；
含水量测定精度：0.01/0.1%；
加热器盖
加热器盖翼状手柄 电源开关
气泡酒精水准器 显示屏 水平调节脚 盘手柄
制订部门工程技术中心文件名称快速水分分析仪作业指导书生效日期2017-？-？
页数2页
温度预设范围：50-200度；
含水率显示方式：相对含水率,绝对含水率,干湿比,湿干比；
测定方法：标准,自动,定时,手动；
称盘尺寸(mm)：直径85；
外形尺寸W×D×H(mm)：215 x320x173；
重量(约Kg)：6.0。
4.5 显示屏和按键
4.5.1 显示屏：
1、时间
2、样品盘温度
3、PROG：程序号码 MEM：数据号码
4、样品重量值
5、精确度
6、工作流程显示
7、重量标尺显示
8、干燥变化率
9、测定湿度单位 10、干燥程序
4.5.2 按键：
键功能和作用
PROGRAM 在重量显示下存储或重调带程序号码的测定程序当选择好干燥温度时选择温度程序
SELECT 在测量程序中选择项目
↓ , ↑改变测定程序中项目的值
ENTER 存储当前状态到测量程序号码，输出测定数据START 启动准备的测定样品重量大于等于0.1g才能启动STOP 停止当前的测定
RESET 在g 单位中，显示清零，取消键
制订部门工程技术中心
文件名称快速水分分析仪作业指导书生效日期2017-？-？
页数2页
4.6干燥模式：
5.0、检验操作流程：
5.1 取样：用烧杯在搅拌罐卸料口处进行取样250ml；
5.2 准备：打开测试仪电源，打开加热器盖，将准备好的锡箔纸放入样品盘上；
5.3 置零：按“RESET”键进行置零；
5.4 放样：用样品匙从烧杯中盛取3~5g待测样品至锡箔纸上；
5.5 开始：关闭加热器盖，按“STAR”键开始检测；
5.6 记录：检测完成后，在检验记录表中记录固含量数据，是否正常；
5.7 清理：当温度下降后，打开加热器盖，使用盘手柄取出样品，样品报废处理；并关闭测试仪电源。注意：干燥程序已经设置完毕，严禁其他人员更改
6.0 注意事项：
6.1 在没有保护的情况下,不要触及加热器盖,卤素灯,玻璃罩,盘手柄,样品盘和样品,以免引起烧伤
或烫伤.当测定完成时,测定仪的局部很热.操作时,请使用加热器盖翼状手柄和盘手柄.请使用
测定仪所附配件来操作
6.2 不要触及符号的地方,避免高温烫伤.
6.3 请不要在不透气的地方使用此仪器.请移到通风的环境下使用或调低干燥温度.
6.4 避免阳光直射,以免引起褪色或失灵。
6.5 易燃品要远离测定仪,因为使用时测定仪的局部会很热,那些材料放置附近的话可能引起火灾
此测定仪无防水结构,请注意防水.
6.6 注意保护眼睛,避免卤素灯直射眼睛
6.7 不要敲打包括卤素灯在内的玻璃器具,避免受伤.
6.8 当卤素灯使用超过5000小时,建议更换新的卤素灯
7.0 支持文件：
7.1《记录控制程序》
7.2《监视和测量仪器控制程序》
8.0 使用表单：
8.1《巡检记录表》
编制：审核：批准：
文件编号: 文件版本: A ZVB矢量网络分析仪操作指导书 V 1.0 拟制 _____________ 日期_______________ 审核 _____________ 日期_______________ 会审 _____________ 日期_______________ 批准 _____________ 日期______________ 生效日期：2006.10
操作规范： 使用者要爱护仪器，确保文明使用。 1、开机前确保稳压电源及仪器地线的正确连接。 2、使用中要求必须佩戴防静电手镯。 3、使用中不得接触仪器接头内芯（含连接电缆） 4、使用时不允许工作台有较大振动。 5、使用中不能随意切断电源，造成不正常关机。不能频繁开关机。 6、使用射频电缆时不要用力大，确保电缆保持较大的弧度。用毕电缆接头上加接头盖。 7、旋接接头时，要旋接头的螺套，尽量确保内芯不旋转。 8、尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。 9、转接件用毕应加盖后放回盒中。 10、停用时必须关机，关闭稳压电源。方可打扫卫生。 11、无源器件调试必须佩戴干净的手套。 ______________________________________________________________________________
概述：1、本说明书主要为无源器件调试而做，涵盖了无源器件调试所需的矢量网络分析仪基本能，关于矢量网络分析仪的其它更进一步的使用，请参照仪器所附的使用说明书。 2、本说明书仅以ZVB4矢量网络分析仪为例，对其它型号矢量网络分析仪，操作步骤基本相 同，只是按键和菜单稍有差别。 3、仪器使用的一般要求仪器操作使用规范。 4、方框内带单引号的键为软菜单（soft menu）， 5、本仪器几乎所有操作都可以通过鼠标进行。
1、目的： 为使碳硅分析仪的操作有所依循,保证检测成分的准确性和稳定性。 2、范围： 凡本公司用碳硅分析仪的检测作业,均适用。 3、操作规程： 1）开机前首先检查地线、电源插头、杯座插头、鼠标器插头等联接是否正确可靠，确认无误后方可打开电源。（该仪器严格禁止各接口的带电插拔操作，防止击毁仪器及其外围设备或造成程序的定位指针错误）。 2）开机后仪器自动进行初始化自检、启动测量程序，进入《开机画面设定参数》设定的测量画面。测量画面的左上方不断更新着当前时间，直至屏幕上指示引导程序运行的等待图标消失为止，在此期间请作业员耐心等待。（在此期间用户不得拔、断电源、不得点击开关、不得操作鼠标器，以免造成仪器启动引导错误） 该仪器实现高精度测量，需要预热20分钟才能达到温度稳定状态。因此开机20分钟后，方可进行高精度测量。开机即刻测量的结果仅供参考。 3）在样杯安装前、当测量状态提示框提示“请安装传感器”时，可进行“目标材质”选择调入操作、“铁水重量”输入操作等操作。向杯座上安装样杯后，测量画面底部的操作窗口全部关闭，进入测量准备状态。当测量状态提示框提示“样杯准备完毕”时，即可进行铁水质量测量。 4）铁水注入样杯、当传送的温度信号超过1000℃时，仪器自动进入测量状态，显示的测量序号自动累加，保持前次测量结果的画面立即刷新。测量状态提示框提示“铁水质量测定中”，温度曲线区域开始描画测量的温度曲线，Temp栏显示样杯内的实时温度。 5）冷却曲线开始下降时，Tmax栏显示样杯内测到的铁水最高温度。初晶温度被检出时，温度曲线区域出现黄色提示框指向初晶点，TL栏显示铁水的初晶温度值，FC栏显示铁水的牌号，CEs栏显示测出的铁水碳当量值。 6）共晶温度被检出时，温度曲线区域出现黄色提示框指向共晶点，TE栏显示铁水的共晶温度值，C%栏显示铁水的有效含碳量，Si%栏显示铁水的有效含硅量，CEc栏显示由（C+Si/3）计算出的碳当量量。值。测量结果未命中目标成份时，还显示增碳剂补加量、硅铁补加量或废钢补加。 7）温度曲线描画到时间坐标终点或温度下降到1000℃以下或从杯座上取下样杯时，仪器退出测量状态。未取下红热样杯时，测量状态提示框提示“请取下红热样杯”。
建立卡尔费休水分测定仪标准操作程序。 2范围 梅特勒ET08型水分测定仪。 3使用原理 卡尔费休水分测定法是利用碘氧化二氧化硫时需要定量的水参加反应的原理来测定样品中的水分含量。 4 操作步骤 4.1 滴定前准备 4.1.1检查分子筛更换日期，超过3天需要更换分子筛。 4.1.2检查滴定系统密封性，检查滴定杯内各组件是否在正确位置。 4.1.3接通电源，按仪器开关键打开主机。 4.1.4按泵排空键排空滴定杯内液体。 4.1.5按泵加液键加入滴定杯约20ml无水甲醇。 4.2 滴定度标定 4.2.1进入操作屏主菜单，点击“滴定剂”图标进入标定模式。 4.2.2在“属性”项下确认滴定液信息，在“浓度测定”项下确认测定参数是否正确。 4.2.3在“浓度测定”项下点击图标，仪器进行预滴定平衡。 4.2.4用10ul微量注射器吸取10ul纯化水（约10mg）放在天平归零。 4.2.5待仪器达到平衡图标变绿，点击图标，再点击填加样品，快速将样品由液体进样口加入滴定杯。 4.2.6将注射器放回天平读取数据，数据输入仪器点√图标，仪器进行滴定。4.2.7 滴定结束，读取滴定结果并记录结果在《卡尔费休试液滴定度标定记录》上。 4.2.8重复“4.2.4”、“4.2.5”与“4.2.6”测试三个结果取平均值并计算RSD。 4.2.9 RSD小于2.0%标定通过，滴定度为三次标定结果平均值。 4.2.10在《卡尔费休试液滴定度标定记录》上登记滴定度并标明有效期，有效期7天。 4.2.11进入仪器主菜单，点击“滴定剂”图标，在“属性”项下修改滴定液浓度为标定浓度。 4.3 样品测试 4.3.1确认卡氏试液滴定度是否过期，如过期按照“4.2”进行重新标定。 4.3.2确认仪器上滴定度信息是否正确。 4.3.3点击主菜单“滴定分析”图标进入测试模式。 4.3.4查看测试参数是否符合要求。 4.3.5点击图标，仪器进行预滴定平衡。 4.3.6待仪器达到平衡图标变绿，选择注射器或是称量船移取一定量液体或固体样品，放在天平上归零。 4.3.7点击图标再点击填加样品，快速将样品由液体进样口或固定进样口加入滴定杯。 4.3.8注射器或称量船放在天平上读取数据，将数据输入仪器点√图标，仪器进行滴定。 4.3.9滴定结束读取滴定结果并记录。
第一章系统概述 罗氏Cobas 6000是全自动免疫测定与光度测定分析系统，可定性或定量测定检测项目，Cobas 6000包括两部分： cobas c 501生化分析模块：进行分光光度测定和离子选择电极测定cobas e 601免疫分析模块：进行电化学发光测定 下面从控制单元、核心单元、cobas c 501生化分析模块等三部分介绍该系统（cobas e 601免疫分析模块不作介绍）。 1、控制单元 A 显示器（连接cobas ） D 触摸式显示器（主机） B 键盘/鼠标（连接cobas） E 键盘/鼠标（主机） C 计算机（连接cobas） F 计算机（主机） G 人体学PC支架
2、核心单元 1）核心单元轨道 A 核心单元 E 模块轨道 B 急诊标本位 F 常规标本上机位 C 条形码阅读器G 标本退出位 D 标本架转盘
急诊标本位 A 标本架托盘 B 标本架 C 标本杯、微量杯
2）标本架及标本容器 标本架不同类型、颜色和相应编号如下： 标本架类型标本架颜色标本架ID号软件中显示标本架上标签 常规标本架灰色5001-8999 001-3999 001-3999 STA T标本架红色4001-4999 E001-E999 S001-S999 定标标本架黑色2001-2999 S001-S999 C001-C999 QC标本架白色3001-3999 C001-C999 Q001-Q999 保养标本架绿色B999 B999 W999 标本容器有三种类型：标本试管、标本杯、定标及质控小瓶 标本试管直径为13mm或16mm，长度为75mm或100mm；标本杯可插入16 mm标本试管中用。 A 标本架上的标本杯 D 16mm×100mm试管 B 16mm×75mm试管 E 16mm×100mm试管上的标本杯 C 16mm×75mm试管上标本杯
KF-1水分测定仪操作规程 1 原理： 本仪器为卡尔费休（Kart fischer）滴定法测定水分仪器，采用“永停法”来确定终点： 根据半电池反应：I2+2e=2Iˉ 溶液中同时存在I2及Iˉ时上述反应分别在两个电极上进行，即在一个电极上I2被还原，而在另一个电极上Iˉ被氧化，因此在两个电极之间有电流通过。如果溶液中只有Iˉ而无I2则电极间无电流通过。当滴定终点时溶液中有微量卡尔费休试剂存在才有Iˉ及I2同时存在，这时溶液导电，电流表指针偏转，指示达到终点。 反应式I2+SO2+3C5H5N+CH3OH+H2O→2C4H5N·HI+C5H5N·HSO4CH3根据滴定反应中消耗的碘来计算水分。 2 操作方法： 2.1 玻璃仪器洗净，烘干，按图1连接好各部件，所有磨口涂凡士林，检查无误后，接通电源。 图1 KF-1型水分测定仪正反面图
2.2 将卡氏试剂倒入一套滴定管瓶中。 2.3 往反应瓶中加入约10ml的无水甲醇及搅拌转子一颗，开通搅拌器，调节转子的转速，使无水甲醇液面动起来且无液体飞溅。 2.4 关闭排废液的进气阀，打开通往贮液瓶的进气阀，然后打气，使滴定管中充满卡氏试剂。 2.5 将仪器面板上的测定开关调到“校正”档，调整校正旋钮，使电表指针在有少过量的卡氏试剂存在时，就会向右偏转一个相当大的角，比如达到“50uA”。 2.6 接着把测定开关向右转到调到“测定”挡，指针自动归零。然后向反应瓶中滴加卡氏试剂。加的速度视瓶中的水分（即甲醇中的水分）的多少而定。一般开始可以快一些，当接近终点时宜稍慢一点，且不及时返回，就表示已近终点。当指针指向47.5-48uA（两小格以内），此时溶液为红棕色，且保持30秒左右不回转就表示终点已到，表示甲醇的水分已被消除。 2.7卡氏试剂的标定 精密称取约20-25mg的纯水（重量以G、mg表示）加入反应瓶中，盖好瓶口，记录滴定管中卡氏试剂的起始读数（V0、ml）,然后开始滴定。如同2.6中一样直到反应终点，记录滴定管读数（V、ml）,按下式计算本次试验的卡氏试剂滴定度（T）：
SG100磨煤机CO监测系统 用户使用说明 北京华能横河科技有限公司
目录 1．技术参数 (2) 2．系统组成.............................................................. .3 3．设备布置图（含吹扫部分） (4) 4．外部接线图 (6) 5．使用说明 (6) 5.1系统简介. (6) 5.2暖机和操作 (7) 5.3工作时序状态 (7) 5.4系统报警指示 (7) 5.5红外线分析仪 (10) 5.5.1红外线分析仪及操作 (10) 5.5.2屏幕显示内容 (13) 5.5.3设置/选项屏幕 (13) 5.5.4设置和校验 (14) 5.5.5参数设置 (17) 5.5.6维护模式 (19) 5.5.7校验 (21) 6．系统组成部件 (23) 7．外观和尺寸 (23) 7.1机柜尺寸 (23) 7.2采样探头尺寸 (23) 8．安装示意图 (24) 9．安装事项 (25) 10．故障分析 (26) 10.1分析仪维护 (27) 10.2部件的更换 (28) 10.2.1采样探头和过滤器的更换 (30) 10.2.2二级过滤器的过滤器芯的更换 (29) 10.2.3碟式过滤器的更换 (29) 10.2.4气泵的膜片的更换 (30) 10.2.5如何更换电子冷凝器 (31) 11.随机附件 (31)
1、技术参数 测量原理：红外线（NDIR） 测量范围：0～500/1000ppm，0～500/2000ppm，双量程 模拟输出信号：CO 浓度瞬时值，一路4～20mA 输出，负载电阻不超过550 Ω： 继电器触点输出：共有5 路输出，无源触点输出，触点容量为2 5 0 V A C，8 A。分别是：CO峰值超上限报警， CO峰值超上上限报警， 高低量程识别信号 维护状态 故障报警 显示：LCD，带背光源。 过滤式采样探头：·非电加热（内置过滤器） ·过滤器材质：2 μm，金钢砂 ·探头芯材质：SUS316不锈钢，长度为1000mm ·保护管材质：SUS316 ·法兰规格：日标，JIS 5K-65-FF ·重量：约12 公斤 采样管： ·φ10/φ8 SS316（标准长度5m）,伴热温度65℃ ·伴热管供电电压：220VAC ±10V。功耗：25W/ 米 功能：（1）在线CO 浓度显示 （2）手动/ 半自动/ 自动校验 ·自动校验周期设定范围： 1～99小时（以1小时为单位）或1～40天（以1天为单位） ·自动校验气体流通时间设定范围： 60～599秒（以1秒为单位） ·自动/ 手动校验错误报警触点输出：当校正值超出满刻度50% 时 ·自动校验和维护状态触点输出信号： （3）输出信号保持功能 自动校验和维护的过程中，输出电流信号保持不变 （4）报警 ·CO瞬时浓度上限200ppm报警（可自行设定） ·CO 瞬时浓度上上限250ppm 报警（可自行设定） （5）其他功能： ·对仪器维护时，输出信号保持 ·量程改变识别触点输出，低量程时触点闭合 ·分析仪故障触点输出 使用条件：样气温度：60～140℃ ·环境温度：-10～+50℃ ·环境湿度：＜90%RH（不冷凝） ·供电电压：220VAC ±10%，50 ±0.5Hz ·功耗：max1000VA 外形尺寸（H ×W ×D ）：750×570×500mm
网络分析仪工作原理及使用要点 本文简要介绍41所生产的AV362O矢量网络分析的测量基本工作原理以及正确使用矢量网络分析测量电缆传输及反射性能的注意事项。 1.DUT对射频信号的响应 矢量网络分析仪信号源产生一测试信号，当测试信号通过待测件时，一部分信号被反射，另一部分则被传输。图１说明了测试信号通过被测器件（DUT）后的响应。 图１DUT 对信号的响应 2.整机原理： 矢量网络分析仪用于测量器件和网络的反射特性和传输特性，主要包括合成信号源、S 参数测试装置、幅相接收机和显示部分。合成信号源产生30k～6GHz的信号，此信号与幅相接收机中心频率实现同步扫描；S参数测试装置用于分离被测件的入射信号R、反射信号A 和传输信号B；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测网络的幅度特性、相位特性，要求在频率变换过程中，被测信号幅度信息和相位信息都不能丢失，因此必须采用系统锁相技术；显示部分将测量结果以各种形式显示出来。其原理框图如图２所示： 图２矢量网络分析仪整机原理框图 矢量网络分析内置合成信号源产生30k～6GHz的信号，经过S参数测试装置分成两路，一路作为参考信号R，另一路作为激励信号，激励信号经过被测件后产生反射信号A和传输信号B，由S参数测试装置进行分离，R、A、B三路射频信号在幅相接收机中进行下变频，产生4kHz的中频信号，由于采用系统锁相技术，合成扫频信号源和幅相接收机同在一个锁相环路中，共用同一时基，因此被测网络的幅度信息和相位信息包含在4kHz的中频信号中，此中频信号经过A/D模拟数字变换器转换为数字信号，嵌入式计算机和数字信号处理器
AWA6256B型环境振动分析仪 作业指导书 一、操作规程 1.开/关机 1.1将LR6（AA）电池装入电池仓，或接入5V外部电源，按下仪器的红色“开机/复位”键后放开，大约1s后LCD显示屏上显示“环境振动分析”并自检。按“△”、“▽”键可以改变LCD显示器的对比度（共30级）；按“确定”键，进入主菜单，如果用户5秒以上不按任何键，则自动进入主菜单。主菜单共有三个子菜单，它们分别是①振动测量：并行（同时）测量2种频率计权和1种平直频率响应、4种时间计权的振级或加速度级，统计振动等。②数据管理：查看仪器内已经保存的测量结果。③参数设置：设定测点名、测量时间等参数。 1.2显示屏右上角“”图标后的数字表示还可以保存数据组数。 1.3按“←”、“→”键可以移动光标，按下“确定”键5秒以上不按任何键进入子菜单。 1.4开机后，任何时刻按下“开机/复位”键，仪器马上中断一切操作和测量，执行上述开机/复位操作。 1.5仪器使用完毕，按下“关机”键可将电源关闭，仪器内部的日历时钟子内部后备电池的支持下继续走动，当后备电池充满电时可
供仪器内部的日历时钟继续走动3个月以上。测量结果保存在FLASH 中，没有外部电源的情况下，数据也不会丢失。 2参数设置，在开始测量前，应首先进行参数设置。 参数设置菜单，在主菜单，将光标移动到“参数设置”上，按下“确定”键，依次设定“测点名”、“测定名选择”、“启动前提示用户先设定参数”、“统计用频率计权”、“传感器灵敏度”、“积分测量时间”、“时钟”等参数。 3振动测量 3.1用延伸电缆连接加速度传感器和仪器，将传感器稳定地放置于测点处，传感器上的箭头方向与测量的主轴方向一致。按“开机/复位”键开机，进入“参数设置”子菜单，检查电源电压、测点名、统计用频率计权、传感器灵敏度、积分测量时间、时钟等是否正确，确认后退出“参数设置”子菜单，进入“振动测量”子菜单，选择量程、工作方式，按下“启动”键，仪器开始积分测量和统计分析。 3.2当需要暂停测量时，按一下“启动/暂停”键，仪器暂停测量，再按一下“启动/暂停”键仪器继续测量。 3.3当测量中需要保存测量数据时，先将光标移到屏幕右下角“贮存”项，再按下“确定”键，仪器暂停测量并保存当前测量数据，待存完数据后，按“启动”键继续测量。 3.4当需要人为结束测量并保存测量结果时，先按一下“启动/暂停”键暂停测量，再按下“删除”键，仪器清除当前测量数据并结束测量。
篇一：化学试剂管理作业指导书篇二：化学试剂及标准滴定溶液的配制和标定作业指导书 化学试剂及标准滴定溶液的配制和标定 分析过程中，只应使用蒸馏水或同等纯度的水；所有试剂应为分析纯或优级纯试剂；用于标定与配制标准溶液的试剂，除另有说明外应为基准试剂。 除另有说明外，%表示"%（m/m）"。本标准使用的市售浓液试剂具有下列密度（ρ）（20℃,单位g/cm3）或%（m/m） --盐酸（hcl） 1.18～1.19 g/cm3或36%～38% --氢氟酸（hf）1.13 g/cm3或40% --硝酸（hno3）1.39～1.41 g/cm3或65%-68% --硫酸（h2so4）1.84 g/cm3或95%-98% --冰醋酸（ch3cooh）1.049 g/cm3或99.8% --磷酸（h3po4）1.68 g/cm3或85% --氨水（nh3〃h2o） 0.90～0.91 g/cm3或25%-28% 在化学分析中，所用酸或氨水，，凡未注明浓度者均指市售的浓酸或氨水。用体积比表示试剂稀释程度，例如：盐酸（1+2）表示：1份体积的浓盐酸与2份体积的水相混合。 1.1 盐酸 (1+1);（1+2）；（1+11）；（1+5）;(3+97) 1.2 硫酸ｈqkqｉ；（1+2）；(1+4);（1+9） 1.3 氨水（1+1）；（1+2） 1.4 氢氧化钠（naoh） 1.5 氢氧化钾（koh）1.6 氯化铵（nh4cl） 1.7 氢氧化钾溶液（200g/l）：将200g氢氧化钾溶于水中，加水稀释至1l，贮存于塑料瓶中。 1.8 硝酸银溶液（5g/l）：将5g硝酸银（agno3）溶于水中，加10ml硝酸（hno3），水稀释至1l。 1.9 焦硫酸钾（k2s2o7）：将市售焦硫酸钾在瓷蒸发皿中加热熔化，待气泡停止发生后，冷却、砸碎、贮存于磨口瓶中。 1.10 氯化钡溶液（100g/l）：将100g二水氯化钡（bacl2〃2h2o）溶于水中，加水稀释至1l。 1.11 碳酸铵溶液（100g/l）：将10g碳酸铵[（nh4）2co3]溶于100ml水中。 1.12 edta-铜：按[c（edta）=0.015mol/l]标准滴定溶液与[c（cuso4）=0.015mol/l]硫酸铜标准滴定溶液体积比，准确配制成等浓度的混合溶液。 1.13 ph3的缓冲溶液：将3.2g无水乙酸钠（ch3coona）溶于水中，加120ml冰乙酸（ch3coona）用水稀释至1l，摇匀。 1.14 ph4.3的缓冲溶液：将4 2.3g无水乙酸钠（ch3coona）溶于水中，加80ml冰乙酸（ch3cooh），用水稀释至1l，摇匀。 1.15 ph10缓冲溶液：将67.5g氯化铵（nh4cl）溶于水中，加570ml氨水，加水稀释至1l，摇匀。 1.16 无水碳酸钠。1.17 氢氧化钠溶液（10g/l:）将10g氢氧化钠（naoh）溶于水中，加水稀释至1l，贮存于塑料瓶中。 1.18 三乙醇胺[n（ch2ch2oh）3]：（1+2） 1.19 酒石酸钾钠溶液（100g/l）：将100g酒石酸钾钠（c4h4kna〃4h2o）溶于水中，稀释至1l。 1.20 氯化钾(kcl)：颗料大时，应研细后使用。

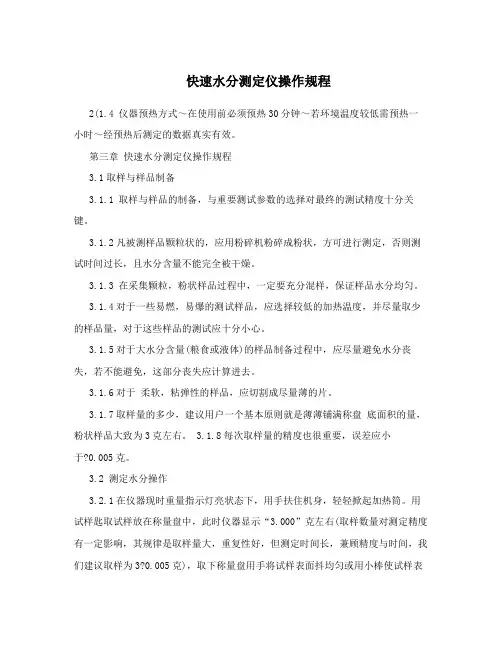

2． 1."4仪器预热方式，在使用前必须预热30分钟，若环境温度较低需预热一小时，经预热后测定的数据真实有效。 第三章快速水分测定仪操作规程 3.1取样与样品制备 3. 1."1取样与样品的制备，与重要测试参数的选择对最终的测试精度十分关键。 3. 1."2凡被测样品颗粒状的，应用粉碎机粉碎成粉状，方可进行测定，否则测试时间过长，且水分含量不能完全被干燥。 3. 1."3在采集颗粒，粉状样品过程中，一定要充分混样，保证样品水分均匀。 3. 1."4对于一些易燃，易爆的测试样品，应选择较低的加热温度，并尽量取少的样品量，对于这些样品的测试应十分小心。 3. 1."5对于大水分含量（粮食或液体）的样品制备过程中，应尽量避免水分丧失，若不能避免，这部分丧失应计算进去。 3. 1."6对于柔软，粘弹性的样品，应切割成尽量薄的片。 3.
