烟台恒鑫化工科技有限公司

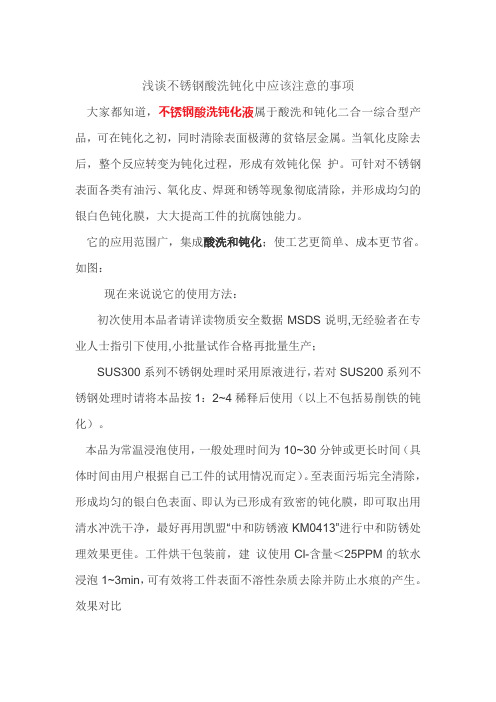

不锈钢酸洗钝化液使用方法分享
不锈钢酸洗钝化液是综合国内外先进技术，以环保无机酸、氧化剂为主剂、添加羟基酸化合物、高效缓蚀剂和抑雾剂等复配而成，无色透明、气味轻，是一种新型高科技材料。不锈钢酸洗钝化液广泛用于成形、组装、焊接等过程中产生的铁锈、焊斑、油污、黑色和黄色氧化皮的清除并同时对不锈钢工件进行全面钝化，大大提高不锈钢工件的抗腐蚀性能。真正达到酸洗、钝化二合一的功效。经过不锈钢酸洗钝化液处理过的不锈钢工件表面会产生银白色致密、美观的钝化膜，稳定性强，耐腐蚀性能明显提高。设备使用寿命大大延长，产品附加值也相应的提高。
①不锈钢工件酸洗钝化前如表面有污物等，应通过机械清洗除油脱脂，否则会影响酸洗钝化的质量。可以采用碱液、乳化剂、有机溶剂与蒸汽等进行除油脱脂。
②在钝化性能要求较高的场合，建议纯净水中氯离子含量不得超过25PPM，氯离子含量超标，会破坏不锈钢的钝化膜，是点蚀、缝隙腐蚀、应力腐蚀破裂等的根源。
③浸泡完毕后，务必将表面洗干净，否则残留的药液会对工件表面产生一定的副作用。
④最高温度不应超过75℃，若长期储存，最高温度不应超过45℃。本产品具有强酸性、强腐蚀性。须注意安全。冬天注意防冻。

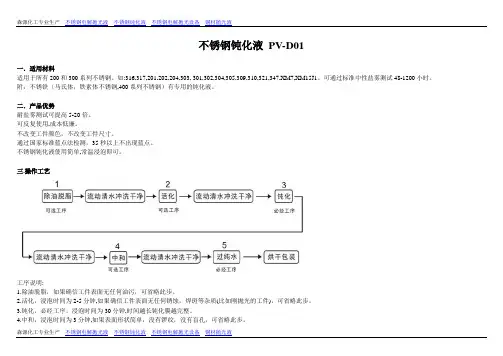

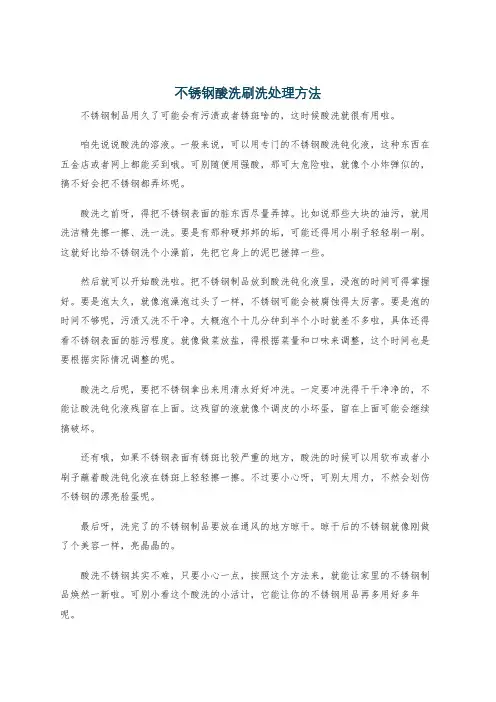

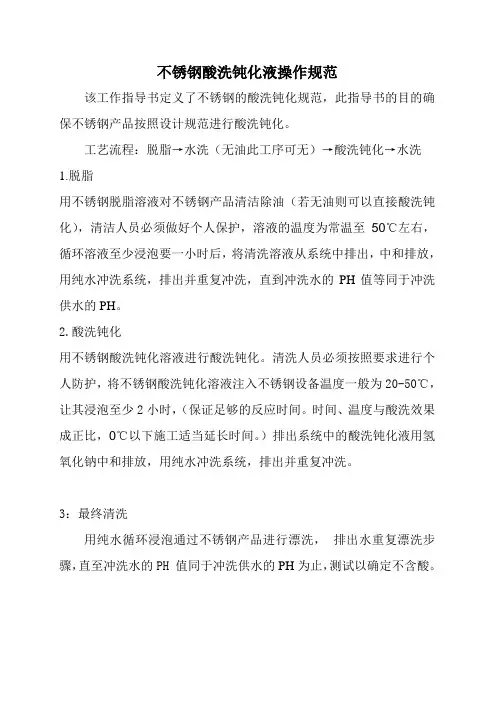

不锈钢酸洗钝化剂使用方法①通常情况下不锈钢酸洗钝化剂在室内外均可操作，刷洗、喷洗和浸泡均可，浸泡效果最佳。
②不锈钢小部件可采用容器浸泡，原液使用，冬季较夏季浸泡时间可适当延长。
③对体积较大设备，为了保证清洗钝化质量同时节约钝化材料，可用泵进行循环喷淋方法进行处理。
钝化液配方分析 镀锌是电镀行业中的一个大品种,广泛用于钢铁的防腐。由于镀锌层在空气中,尤其是潮湿环境中易被腐蚀和形成灰暗物,因此钢板镀锌后都必须要进行钝化处理。镀锌后进行钝化处理不仅可以提高零部件表面的耐蚀性能及使用寿命,改进涂层与基体金属的结合力,而且还能增加零部件表面的装饰性。目前国内的金属表面处理工业进行钝化处理时,一般常采用高浓度或中浓度的铬酸盐溶液进行镀锌层的钝化,来提高镀层的耐蚀性能。但铬酸盐极毒,会产生六价铬污染对环境和人们的身体健康造成严重伤害。三价铬毒性低,在许多方面有着类似于六价铬的特性,受到了广泛的关注,三价铬钝化将成为最有可能被接受的替代品,最新的三价铬钝化性能已经达到甚至超过传统六价铬钝化工艺性能,赋予零部件表面绚丽多彩的外观,满足各行业对产品耐蚀性和外观美观性要求的不断提高,各种色彩的钝化膜如蓝白色、军绿色、黑色等赢得了用户的青睐 镀锌作为钢铁件的主要防蚀镀层，在电镀加工量中位居榜首。除因加工单价相对较低外，钢铁件上的锌镀层为极性镀层，当受潮而发生电化学腐蚀时，锌先腐蚀而使钢铁基体受到保护。但锌本身为两性经书，既不耐酸也不耐碱，在大气中很易生成碱式碳酸锌腐蚀物而长白斑、白灰甚至白毛。镀锌后再进行钝化处理,能不同程度地提高抗蚀力,延长锌本身腐蚀的时间。故电镀锌后无例外地要做钝化处理。钝化还有赋予镀层不同色彩、色调及提高其上油漆层附着力等功能。锌层最终抗蚀力取决于以下几个因素： (1)镀层厚度。可供牺牲腐蚀的锌越多,抗蚀性越耐久。热镀锌层厚度难低于300 m,而电镀锌仅( 5- 25) m,故热镀锌即使不经钝化,抗蚀力也很好,但加工成本高、色调单一。 (2)锌层纯度。镀锌层纯度越高,自身形成微电池腐蚀越小,越结实!而不易牺牲。纯度依氰化镀锌、碱性锌酸盐镀锌、微酸性氯化物镀锌次序而下降,后者最差。故在某些军品、电器产品、汽摩产品上禁用氯化物镀锌。 (3)镀锌后钝化的好坏。优良的六价铬彩钝比白钝抗生白锈时间要长数倍。经烘干老化的、钝化后再作封闭处理的又比钝化后不作封闭 钝化液：5%硝酸+2%重铬酸钾十93%水酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30
1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理
不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。 不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。因为通过酸洗使不锈钢表面平均有10μm 厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1．0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。 国内外学者对不锈钢钝化膜的生成进行了大量研究。以近几年北京科大对316L钢钝化膜光电子能谱(xps)研究为例作简述[1]。不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的cr、Ni、Mo元素发生转换反
不锈钢钢球酸洗钝化工艺 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。 不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化
膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。 不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。因为通过酸洗使不锈钢表面平均有10μm厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1．0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。 国内外学者对不锈钢钝化膜的生成进行了大量研究。以近几年北京科大对316L 钢钝化膜光电子能谱(xps)研究为例作简述[1]。不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的cr、Ni、Mo元素发生转换反应，最终形成稳定的成相膜，阻止了膜的破坏与腐蚀的发生。其反应历程为： Fe·H20+O*≒[FeOH·O*]ad+H++e [FeOH·O*]ad≒[FeO·O*]ad+H++e
附件20 卫生级管路酸洗钝化方案 Sanitary Pipe Chemical Pickled & Passivation Procedure
目录 TABLE OF CONTENTS 1编制方案的依据Basis of scheme compilation (3) 2工作范围Working scope (3) 3清洗工艺Cleaning process (3) 4清洗过程Cleaning process (5) 5废液处理Waste liquor treatment (9) 6甲方提供的条件Condition supplied by the owner (9) 7临时配管Temporary tubing (10) 8检验与验收Test and accept (10) 9安全 (11)
1编制方案的依据Basis of scheme compilation 1.1管道清洗的必要性Necessity of piping cleaning 纯化水不锈钢管道在使用前，要进行脱脂、酸洗、钝化和消毒处理，管道才能达到生产使用的技术要求。 Before used stainless steel piping for purified water should be degreased, pickled, passivity and disinfected. Only in this way can piping meet technical needs of production and usage. 1.2《脱脂工程施工及验收规范》HG20202-2000。 Construction and Acceptance Criteria of Industrial Piping 1.3《工业设备化学清洗质量标准》HG/T2387-2007 Quality Criteria of Chemical Cleaning for Industrial Equipment 1.4VWS提供的图纸 Drawings supplied by VWS 1.5管线的材质为全部为316L，如有其它材质，清洗前必须说明。 Material of pipeline is all 316L. Give a description of the material before cleaning if other materials are used. 2工作范围Working scope 主要为卫生级不锈钢SS316L管道 Mainly for sanitary SS316L pipe. 2.1从纯水制造机到纯水TANK接口前级的循环管道； Pipes from Orion to water tank and pipes of water tank returning to the front tank. 2.2纯水循环管道； PW loop distribution Pipes. 3清洗工艺Cleaning process
公司标准 标准编号：E020- 2010 不锈钢酸洗与钝化处理规范 2010-03-01发布 2010-04-01实施 湖北昌发容器制造有限公司
刖言 不锈钢设备由于接触到腐蚀性介质，会造成设备表面有明显的腐 蚀痕迹及颜色不均匀的斑痕，因此对不锈钢设备表面的处理尤为关键，不锈钢设备表面的钝化处理就是一个重要环节。设备表面钝化膜 形成不完善，与铁离子接触造成污染，在使用过程中就会出现锈蚀现象，造成运行介质指标变化等。下面就奥氏体不锈钢设备表面的酸洗钝化处理原理及实际操作的常规工艺过程谈一些看法，以供有关人员 2概述 奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工 性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏 体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。 3酸洗钝化的原理 3.1钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前 有显著下降的现象称金属的钝化
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧和金属的化合物。它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超 过25ppm的原因之一。另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。 3.2对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。整个处理过程就称为酸洗钝化处理，简称酸洗钝化。 4酸洗液、钝化液及酸洗膏配方 酸洗液：20%硝酸+5%氢氟酸+75%水 钝化液：5%硝酸+2%重铬酸钾十93%水酸洗钝化液（二合一）：20%硝酸+ 10%氢氟酸+70%水
不锈钢酸洗与钝化规范 ——奥氏体不锈钢压力容器的酸洗钝化晨怡热管 1 前言 在我公司生产中，经常有不锈钢设备的制作，不锈钢设备由于接触到腐蚀性介质，会造成设备表面有明显的腐蚀痕迹及颜色不均匀的斑痕，因此对不锈钢设备表面的处理尤为关键，不锈钢设备表面的钝化处理就是一个重要环节。设备表面钝化膜形成不完善，与铁离子接触造成污染，在使用过程中就会出现锈蚀现象，造成运行介质指标变化等。下面就奥氏体不锈钢设备表面的酸洗钝化处理原理及实际操作的常规工艺过程谈一些看法，以供有关人员参考。 2 概述 奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。 3 酸洗钝化的原理 3.1钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。 其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧和金属的化合物。它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。 对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。整个处理过程就称为酸洗钝化处理，简称酸洗钝化。 4 酸洗液、钝化液及酸洗膏配方 酸洗液：20%硝酸+5%氢氟酸+75%水 钝化液：5%硝酸+2%重铬酸钾十93%水 酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水 酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。 5 酸洗钝化处理的常规工艺过程 为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。 当采用酸洗钝化液浸泡的方式时，需定期对浸泡液进行测试和化验。 酸洗钝化的常规工艺过程如下： →酸洗→冲洗→钝化（池洗）→预处理→→酸洗钝化（二合一）液（池洗）→冲洗→后处理→酸洗钝化（二合一）膏（池洗）→ 5.1 预处理 5.1.1 去除焊缝及母材表面的飞溅、焊药、灰尘等。 5.1.2 去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗于净。 5.2 酸洗(池洗)及冲洗
[K8919-0029-0001] 金属表面用的钝化剂 [摘要] 本发明属于化学工业领域，涉及一种金属表面用的钝化剂，所述钝化剂是包括环己胺、硫酸锌、磷酸三钠和水混合剂。本发明的钝化剂可在金属表面酸洗后使用，使金属表面回复到非活化的状态，不易生锈、不易受腐蚀。本发明的金属表面用钝化剂是一种钝化效果好，形成的钝化膜稳定有效的钝化剂。 [K8919-0022-0002] 铜质制冷件无铬钝化剂 [摘要] 本发明涉及铜质制冷件的钝化剂，具体地说铜质制冷件无铬钝化剂。特点是：包括有机酸、磷酸钠、丙烯酸胺、氨基三甲叉膦酸、三氮杂茂和水。将上述配方的原料混合后，制成无色、透明、无毒、无害的钝化液，并采用浸涂或喷涂的方式对铜质制冷管件进行钝化。使用本发明制剂可简化工艺过程，无需酸洗处理，可彻底避免了硝酸或混合酸酸洗处理工件时产生大量有毒的酸雾和铬酸盐对操作人员的危害以及对环境的污染。 [K8919-0018-0003] 钢管酸洗方法本发明公开了一种钢管酸洗方法，其特点是：1.粗酸洗；2.高压水冲洗；3.精酸洗；4.水洗；5.浸泡防锈液；6.高压防锈液清洗；7.吹干；8.清洁内腔。本发明将亚硝酸钠(对人体有害)钝化改成防锈液钝化，减少了环境污染。同时延长了钢管内腔的防锈周期。避免了甘油对底漆层附着力的影响，提高了涂层结合力。油配管酸洗后通过使用高压水冲洗、海绵射弹清洁管道内腔，有效清除了管壁内表面的炭灰，酸洗质量检验直观，提高了油配管酸洗质量和产品清洁度。杜绝了液压油管污染液压系统问题，同时，也减少了因清洗不净锈蚀严重造成材料浪费。 [K8919-0010-0004] 碳素钢管酸洗、中和、钝化工艺及配方 [摘要] 一种碳素钢管酸洗、中和、钝化工艺及配方，属于金属防腐和防锈的工艺方法。其特征是：在酸洗、中和、钝化过程中，不用水冲洗，酸洗后，用白布包海绵球进行托拉、中和、钝化后立即吹干。使用本发明酸洗碳素钢管，可使钢管表面的锈层和氧化皮迅速溶解、剥落，中和钝化后，在钢管表面生成一种性质稳定的钝化膜，保证钢管一年内不生锈，酸洗工艺简单，效果好。本方法适用于酸洗输送氢气、氮气、氮-氢混合气体等介质的输送管道。 [K8919-0026-0005] 船舶用各类油管的表面处理方法 [摘要] 本发明涉及船舶液压油管、滑油管的表面化学处理应用方法。本发明将各船舶用管子放入浓度为15％-20％的酸洗槽内进行清洗表面附着物。将现有技术对管子表面作磷化处理和本发明的酸洗钝化处理做比较发现：酸洗钝化处理，在气候干燥时和气候温度较高的时候，耐锈时间均比磷化处理要时间长，管子不易生锈。钝化处理的管子表面钝化膜对油质无反应，也没有任何金属颗粒产生，使投油时间大大缩短，油质也不会有变化。保证液压油、滑油必须达到的清洁度。 [K8919-0017-0006] 一种不锈钢热轧板酸洗过程中的刷辊清洗方法及刷棍[摘要] 本发明提供了不锈钢热轧板酸洗过程中的刷辊清洗方法及刷棍，它是对现有抛丸处理→硫酸酸洗→第一次刷辊清洗→氢氟酸、硝酸混酸酸洗→第二次刷辊清洗，即不锈热板出口刷辊清洗等工艺技术的改进，其特点是硫酸酸洗后的第一次刷辊清洗采用直径为1.2-1.5mm，含有碳化硅磨料为80-1 50目数的尼龙丝刷辊进行重刷清洗；而在混合酸酸洗后的第二次刷辊清洗采用直径为0.5mm左右，含有微粉碳化硅磨料尼龙丝刷辊进行轻刷清洗。具有板的表面清除氧化铁鳞残留物干净，钝化膜无损害和无划痕；刷辊使用寿命延长，换辊次数减少，生产效率高等优点。 [K8919-0035-0007] 一种钢铁抗腐蚀化学镀层的制备方法

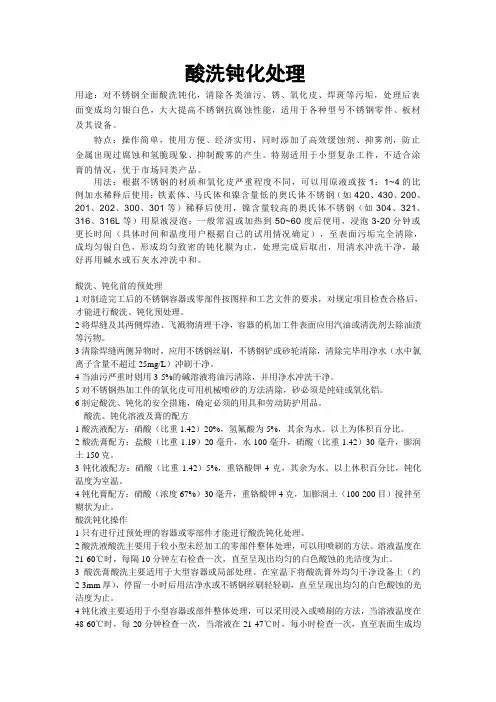

酸洗钝化 酸洗钝化，是对不锈钢全面酸洗钝化，适用于各种型号不锈钢零件、板材及其设备。其操作简单，使用方便、经济实用。通俗的来说：1、酸洗的本质是通过稀酸溶液将零件表面的污垢清除。2、钝化的本质是利用强酸在金属表面形成致密的氧化层从而保护金属，避免其进一步氧化。 1用途： 对不锈钢全面酸洗钝化，清除各类油污、锈、氧化皮、焊斑等污垢，处理后表面变成均匀银白色，大大提高不锈钢抗腐蚀性能，适用于各种型号不锈钢零件、板材及其设备。2.特点： 操作简单，使用方便、经济实用，同时添加了高效缓蚀剂、抑雾剂，防止金属出现过腐蚀和氢脆现象、抑制酸雾的产生。特别适用于小型复杂工件，不适合涂膏的情况，优于市场同类产品。铁、铝在稀HNO3或稀H2SO4中能很快溶解，但在浓HNO3或浓H2SO4中溶解现象几乎完全停止了，碳钢通常很容易生锈，若在钢中加入适量的Ni、Cr，就成为不锈钢了。金属或合金受一些因素影响，化学稳定性明显增强的现象，称为钝化。由某些钝化剂（化学药品）所引起的金属钝化现象，称为化学钝化。如浓HNO3、浓H2SO4、HClO3、K2Cr2O7、KMnO4等氧化剂都可使金属钝化。金属钝化后，其电极电势向正方向移动，使其失去了原有的特性，如钝化了的铁在铜盐中不能将铜置换出。此外，用电化学方法也可使金属钝化，如将Fe置于H2SO4溶液中作为阳极，用外加电流使阳极极化，采用一定仪器使铁电位升高一定程度，Fe就钝化了。由阳极极化引起的金属钝化现象，叫阳极钝化或电化学钝化。 3.用法： 根据不锈钢的材质和氧化皮严重程度不同，可以用原液或按1：1~4的比例加水稀释后使用；铁素体、马氏体和镍含量低的奥氏体不锈钢（如420、430、200、201、202、300、301等）稀释后使用，镍含量较高的奥氏体不锈钢（如304、321、316、316L等）用原液浸泡；一般常温或加热到50~60度后使用，浸泡3-20分钟或更长时间（具体时间和温度用户根据自己的试用情况确定），至表面污垢完全清除，成均匀银白色，形成均匀致密的钝化膜为止，处理完成后取出，用清水冲洗干净，最好再用碱水或石灰水冲洗中和。 不锈钢设备制造过程中的酸洗钝化处理 1.切削加工后的清洗及酸洗钝化 不锈钢工件经切削加工后表面上通常会残留铁屑、钢末及冷却乳液等污物，会使不锈钢表面出现污斑与生锈，因此应进行脱脂除油，再用硝酸清洗，既去除了铁屑钢末，又进行了钝化。 2.焊接前后的清洗及酸洗钝化 由于油脂是氢的来源，在没有清除油脂的焊缝中会形成气孔，而低熔点金属污染(如富锌漆)焊接后会造成开裂，所以不锈钢焊前必须将坡口及两侧20mm内的表面清理干净，油污可用丙酮擦洗，油漆锈迹应先用砂布或不锈钢丝刷清除，再用丙酮擦净。 不锈钢设备制造无论采用何种焊接技术，焊后均要清洗，所有焊渣、飞溅物、污点与氧化色等均要除掉，清除方法包括机械清洗与化学清洗。机械清洗有打磨、抛光与喷砂喷丸等，应避免使用碳钢刷子，以防表面生锈。为取得最好的抗腐蚀性能，可将其浸泡在HNO3和HF的混液中，或采用酸洗钝化膏。实际上常用机械清洗与化学清洗结合起来应用。 3.锻铸件的清洗 经锻铸等热加工后的不锈钢工件，表面往往有一层氧化皮、润滑剂或氧化物污染，污染物包括石墨、二硫化钼与二氧化碳等。应通过喷丸处理、盐浴处理以及多道酸洗处理。
不锈钢酸洗钝化及蓝 点试验
不锈钢材质酸洗钝化及蓝点试验 一、概述 奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。 二、酸洗钝化的原理 1、钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。 其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧和金属的化合物。它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之
一。另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。 对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。整个处理过程就称为酸洗钝化处理，简称酸洗钝化。 2、酸洗液、钝化液及酸洗膏配方 酸洗液：20%硝酸+5%氢氟酸+75%水 钝化液：5%硝酸+2%重铬酸钾十93%水 酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水 酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。 三、酸洗钝化处理的常规工艺过程 为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。 酸洗钝化的一般工艺过程如下： 预处理→酸洗、冲洗→酸洗钝化（二合一）膏→冲洗→后处理 1、预处理
卫生级304不锈钢管道酸洗钝化方法 我公司在原投标预算中没有包括纯化水管道系统清洗钝化项目。但根据淮北XX药业有限公司要求，精制车间纯化水管道由我公司进行清洗钝化处理。现把清洗钝化施工方案呈报如下： 1、清洗钝化范围：属于我方施工的纯化水管的管道、管件、阀门等。 2、用水要求：在下列所有工艺操作中所用的水均为去离子水，制水操作请甲方配合。 3、安全防护措施：在酸洗液时采用了如下的安全预防措施： (1)操作工戴上清洁、透明的防毒面罩，穿上防酸服装、戴上手套。 (2)所有操作都是先在容器中加水,再加上化学品,不得相反，边加边搅拌。 （3）清洗和钝化液必须达到中性时方可排放，排放需从制水间排污口处排放，以利于环保。 二、清洗方案 1、预清洗 (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，15min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 2、碱液清洗 (1)配方：准备氢氟化钠化学纯试剂，加入热水（温度不低于70℃）配制成1%（体积浓度）的碱液。 (2)操作程序：，用泵进行循环，时间不少于30min，然后排放。 (3)温度：70℃ (4)时间：30分钟 (5)放掉清洗液。 3、去离子水冲洗： (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，30min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 三、钝化方案 1、酸液钝化 (1)配方：用去离子水及化学纯的硝酸配制8%的酸液。 (2)操作程序：用循环水泵保持在2/3bar压力下加以循环60min。60min后加入适当氢氧化钠，直至PH值等于7时，打开排水阀，边循环边排放。
酸洗钝化工艺 酸洗、钝化前的预处理 1对制造完工后的不锈钢容器或零部件按图样和工艺文件的要求，对规定项目检查合格后，才能进行酸洗、钝化预处理。 2将焊缝及其两侧焊渣、飞溅物清理干净，容器的机加工件表面应用汽油或清洗剂去除油渍等污物。 3清除焊缝两侧异物时，应用不锈钢丝刷，不锈钢铲或砂轮清除，清除完毕用净水（水中氯离子含量不超过25mg/L）冲刷干净。 4当油污严重时则用3-5%的碱溶液将油污清除，并用净水冲洗干净。 5对不锈钢热加工件的氧化皮可用机械喷砂的方法清除，砂必须是纯硅或氧化铝。 6制定酸洗、钝化的安全措施，确定必须的用具和劳动防护用品。 酸洗、钝化溶液及膏的配方 1酸洗液配方：硝酸（比重1.42）20%，氢氟酸为5%，其余为水。以上为体积百分比。 2酸洗膏配方：盐酸（比重1.19）20毫升，水100毫升，硝酸（比重1.42）30毫升，膨润土150克。 3钝化液配方：硝酸（比重1.42）5%，重铬酸钾4克，其余为水。以上休积百分比，钝化温度为室温。 4钝化膏配方：硝酸（浓度67%）30毫升，重铬酸钾4克，加膨润土（100-200目）搅拌至糊状为止。 酸洗钝化操作 1只有进行过预处理的容器或零部件才能进行酸洗钝化处理。 2酸洗液酸洗主要用于较小型未经加工的零部件整体处理，可以用喷刷的方法。溶液温度在21-60℃时，每隔10分钟左右检查一次，直至呈现出均匀的白色酸蚀的光洁度为止。 3酸洗膏酸洗主要适用于大型容器或局部处理。在室温下将酸洗膏外均匀干净设备上（约2-3mm厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。 4钝化液主要适用于小型容器或部件整体处理，可以采用浸入或喷刷的方法，当溶液温度在48-60℃时，每20分钟检查一次，当溶液在21-47℃时，每小时检查一次，直至表面生成均匀的钝化膜为止。 5钝化膏主要适用于大型容器或局部处理，在室温下将钝化膏均匀涂在酸洗过的容器表面（约2-3mm），1小时后检查，直至表面生成均匀的钝化膜为止。 6酸洗钝化容器或零部件必须用洁净水将表面冲洗干净，最后用酸性石蕊试纸测试冲洗面的任何处，使PH值在6.5-7.5之间，然后擦干或用压缩空气吹干。 7容器和零部件经酸洗钝化后搬运吊装及存放时禁止磕碰划伤钝化膜。 注意事项 1配液时应将水按比例放入耐酸容器中，然后再按比例缓慢加酸，防止倒酸速度过快引起飞溅伤人。
不锈钢化学清洗酸洗钝化要点 酸洗--钝化--水压试验。 1不锈钢设备制造过程中的酸洗钝化处理 4．1．1切削加工后的清洗及酸洗钝化[6] 不锈钢工件经切削加工后表面上通常会残留铁屑、钢末及冷却乳液等污物，会使不锈钢表面出现污斑与生锈，因此应进行脱脂除油，再用硝酸清洗，既去除了铁屑钢末，又进行了钝化。 4．1．2焊接前后的清洗及酸洗钝化[7] 由于油脂是氢的来源，在没有清除油脂的焊缝中会形成气孔，而低熔点金属污染(如富锌漆)焊接后会造成开裂，所以不锈钢焊前必须将坡口及两侧20mm内的表面清理干净，油污可用丙酮擦洗，油漆锈迹应先用砂布或不锈钢丝刷清除，再用丙酮擦净。 不锈钢设备制造无论采用何种焊接技术，焊后均要清洗，所有焊渣、飞溅物、污点与氧化色等均要除掉，清除方法包括机械清洗与化学清洗。机械清洗有打磨、抛光与喷砂喷丸等，应避免使用碳钢刷子，以防表面生锈。为取得最好的抗腐蚀性能，可将其浸泡在HNO3和HF的混液中，或采用酸洗钝化膏。实际上常4锎1械清洗与化学清洗结合起来应用。 4．1．3锻铸件的清洗[6] 经锻铸等热加工后的不锈钢工件，表面往往有一层氧化皮、润滑剂或氧化物污染，污染物包括石墨、二硫化钼与二氧化碳等。应通过喷丸处理、盐浴处理以及多道酸洗处理。如美国不锈钢涡轮机叶片处理工艺为： 盐浴(10min)→水淬(2．5min)→硫酸洗(2min)→冷水洗(2min)→碱性高锰酸盐浴(10min)→冷水洗(2min)→硫酸洗(1rain)→冷水洗(1min)→硝酸洗(1．5min)→冷水洗(1min)→热水洗(1min)→空气干燥。 4．2新装置投产前的酸洗钝化处理 许多大型化工、化纤、化肥等装置的不锈钢设备与管道在投产开工前要求进行酸洗钝化。虽然设备在制造厂已进行过酸洗，去除了焊渣与氧化皮，但在存放、运输、安装过程中又难免造成油脂、泥砂、铁锈等的污染，为确保装置与设备试车产品(尤其是化工中间体及精制品)的质量能够达到要求，保证一次试车成功，必须进行酸洗钝化。如H2O2生产装置不锈钢设备与管道，投产前必须进行清洗，否则若有污物重金属离子会使催化剂中毒。另外，如金属表面有油脂与游离铁离子等会造成H2O2的分解，剧烈放出大量热，引发着火，甚至爆炸。同样对氧气管道来说存在微量油污与金属微粒也可能产生火花而发生严重后果。 4．3现场检修中的酸洗钝化处理 在精制对苯二甲酸(PTA)，聚乙烯醇(PV A)，腈纶，醋酸等生产装置的设备材料中，大量使用奥氏体不锈钢316L、317、304L，由于物料都含有Cl-、Br-、SCN-、甲酸等有害
不锈钢表面的酸洗钝化和检验 不锈钢表面的酸洗钝化 2007-12-07 23:33 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其要紧目的在于防腐防锈。不锈钢的耐腐蚀要紧依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质阻碍了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。 不锈钢表面清洗、酸洗与钝化，除最大限度提升耐蚀性外，还有防止产品污染与获得美观的作用。在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直截了当与腐蚀介质相接触的场合，从保证耐蚀耐蚀性动身，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采纳不锈钢材料的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采纳高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀性能要紧是由于表面覆盖着一层极薄的(约1nm)致密的钝 化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的差不多屏障。不锈钢钝化
目录 1.目的 (3) 2.适用范围 (3) 3.参考文件 (3) 4.工作条件 (3) 4.1技能水平 (3) 4.2技术先决条件 (3) 4.3主要设备及药品 (4) 5.操作顺序 (5) 5.1不锈钢部件酸洗钝化处理顺序 (5) 5.2碳钢部件磷化处理顺序 (6) 6.实施细则 (6) 6.1不锈钢部件酸洗钝化处理实施细则 (6) 6.2碳钢部件磷化处理实施细则 (10) 7.注意事项和安全措施 (13)
1.目的 为了规范福建福清核电一期工程Ⅰ标段范围内所涉及到的不锈钢部件酸洗钝化和碳钢部件磷化表面处理施工过程，特编制本程序。 2.适用范围 本程序仅适用于指导福建福清核电一期工程Ⅰ标段范围内所涉及的奥氏体不锈钢部件酸洗钝化处理和碳钢部件磷化处理施工。 奥氏体不锈钢部件指： 奥氏体不锈钢材料制作的管道及其支架衬板 奥氏体不锈钢材料制作的通风管道 奥氏体不锈钢材料制作的设备 其他奥氏体不锈钢材料制作的零件 碳钢部件指： 碳钢材料制作的燃油管道 其他碳钢材料制作的设备零件 3.参考文件 《EM1～EM7&EM10奥氏体不锈钢部件的表面处理》0401AT103 《清除铁素体污染的表面处理》0401AT108 《奥氏体不锈钢部件的表面处理》0401T116 《核岛机械设备制造期间清洁技术条件》0426T110 注：由于招标技术文件中无相关文件，故参考秦山二期扩建工程相关文件 4.工作条件 4.1技能水平 施工人员应具备有一定的表面处理经验，掌握操作中的安全规则，尤其是酸溶液的操作使用，并需经培训合格取得上岗资格证。 4.2技术先决条件 工作程序和质量计划已经过业主和监理公司批准；

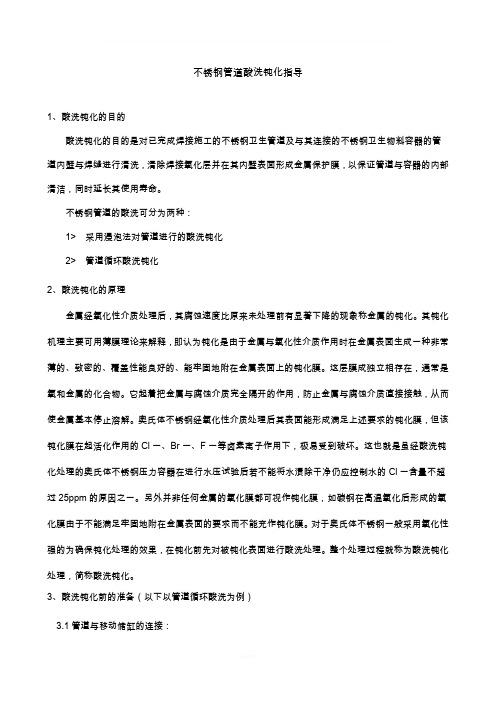

不锈钢管道表面酸洗钝化方法 1．工艺原理及目的 酸洗是利用化学反应，在工件表面溶解掉锈迹、氧化膜等产物而不影响基体金属的方法。其目的是使工件表面去污，达到净化。 钝化是利用化学反应，在工件表面形成一种致密的氧化物薄膜的方法。其目的是通过工件表面建立氧化膜或氧的吸附层来阻止电化学腐蚀的进行，从而提高金属的耐蚀（抗电化学腐蚀）性能。 2．施工程序 准备工作 2.1.1 酸洗、钝化前必须将管件表的焊接药皮、飞溅、毛刺、污物等清理干净。管件表面的油污可用汽油、丙酮等有机溶剂擦拭干净。为了安全起见，对于大面积的油污可用蒸汽或3~5%的烧碱（NaOH）溶液清洗，然后用清水冲洗干净、凉干。注意所使用清水CL-浓度不得超过25mg/l。 准备好酸洗、钝化作业所需的设备、工具和劳保用品（以三人同时作业为例）。（1）设备及工具 ①耐酸的酸洗、钝化槽一件； ②不锈钢丝刷或硬质塑料尼龙刷3把； ③量杯、量筒、台称、搅拌棒各一件； ④耐酸拖布3把。 （2）劳动保护用品 ①耐酸长筒胶鞋3双； ②耐酸胶皮手套3付； ③耐酸工作服、工作帽、口罩3套； ④眼镜3付。 酸洗、钝化材料及配制酸洗、钝化液的注意事项 酸洗、钝化材料准备 （1）工业用硝酸（HNO3，γ=）； （2）工业用盐酸（HCL）； （3）工业用硫酸（H2SO4）； （4）工业用氢氟酸（HF）； （5）工业用重铬酸钾（K2Cr2O7）； （6）化学纯铁氰化钾［K2Fe（CN）6］； （7）膨润土（100~120目）； （8）木工胶； （9）石蕊试纸。 酸洗、钝化液配制及其施工注意事项 （1）一定要穿戴好工作服、工作帽、长筒靴、手套并戴好眼镜； （2）配制酸洗、钝化液时，一定要遵守先放水后注酸的原则； （3）酸洗、钝化液或酸洗、钝化液膏应按配方要求进行配制，不得随意改动配方。 3．酸洗、钝化膏和酸洗、钝化液配方 酸洗、钝化膏配方 （1）酸洗膏配方（见表一）
产品用途 1、不锈钢酸洗的“环保型添加剂”，使用本添加剂，可取代氢氟酸酸洗，彻底杜绝了氢氟酸的强 腐蚀性、毒性、强刺激性、挥发蒸汽的蚀骨性危害、挥发蒸汽的皮肉溃疡性危害、强酸雾酸蚀呼吸道的危害等多种影响； 2、使用本添加剂，只配合水和硝酸使用即可，可降低硝酸使用浓度，降低硝酸的黄烟危害； 3、要求酸洗环境友好，酸洗效果强劲，表面酸洗效果银亮或白亮，且要求缩短酸洗时 间，防止氢脆的场合，使用本剂为最佳选择； 4、适用于200系列、300系列等各种牌号的不锈钢酸洗。 本公司业务部，电话：，Q: 46； 性能特点 1、较好的取代了氢氟酸酸洗，杜绝了氢氟酸的各种危害，更利于操作工人的身体健康； 2、强劲的酸洗效果，可快速清除顽固氧化皮、顽固锈迹、顽固污渍； 3、兼具除油、缓蚀、抑制酸雾的突出功效，酸洗除油一步完成，降低了不锈钢的腐蚀速度，大大 降低了酸雾析出量，大大改善了工作环境，携您共同建设“零酸雾厂区”； 4、内含丰富的酸洗缓蚀剂、再生剂，使用本剂可以大大降低硝酸的使用浓度，成倍的延长酸液的 使用寿命和工件的处理量，综合使用成本低。 理化指标
使用方法 具体使用方法请电询，本公司业务部; 注意事项 1、本剂添加量越大酸洗效果越理想； 2、对于300以上的材质或厚重氧化皮材质，可使用推荐浓度的上限。如需更快的酸洗速 度，可适当加温，加温至50 C左右即可； 3、对于200系列的材质或较轻氧化皮、锈迹材质，可使用推荐浓度的下限； 4、本剂略有腐蚀性，如溅入眼、口，立即清水冲洗； 5、勿让小孩接触，勿食用； 6、阴凉处密封保存，长期有效。 包装规格 25千克/袋 温馨推荐 本公司同时生产：硝酸抑雾剂，固体氢氟酸，固体硝酸，不锈钢光亮型除油剂，L190

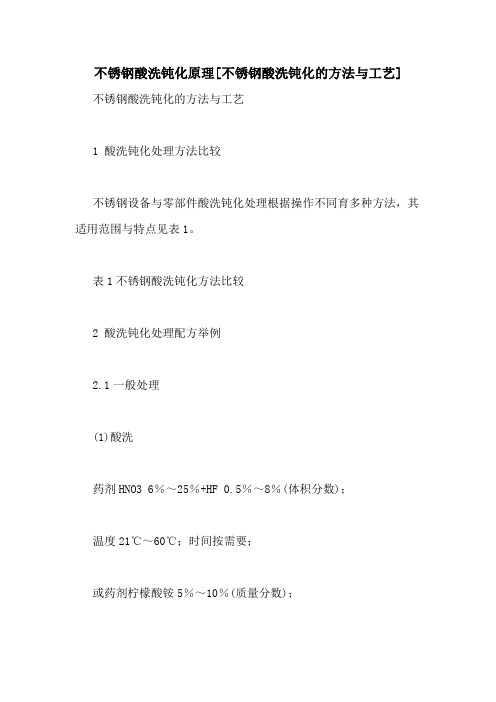

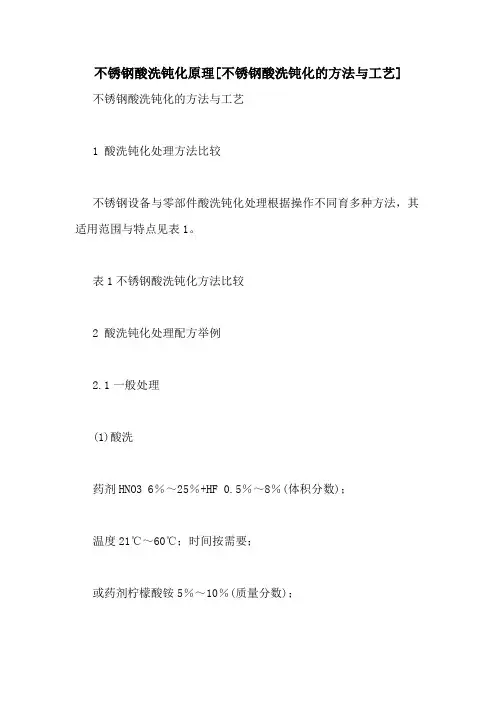

不锈钢酸洗钝化原理和钝化的方法与工 艺 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GB 150一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护
不锈钢工件焊接后酸洗钝化处理须知(2006/09/21 15:01) 目录：不锈钢知识 浏览字体：大中小随着国内产业的显著发展，在从化工机械、储罐型等制品的各种产业领域中，不锈钢的需求都在逐年增加。 产品进货后，净化不锈钢结构件和工件表面的酸洗剂是不可缺少的。本文介绍焊接后不锈钢工件酸洗处理的注意事项。 2.不锈钢铁鳞的清理 不锈钢在热加工、热处理、焊接和切断时，由于某些化学反应产生黑色氧化皮。如果对其放任不管，就会渐渐地从工件表面开始腐蚀，不久便会波及工件深部，导致其耐久性明显下降，因此，原则上应完全清除氧化皮，这是不锈钢作业上一道很重要的工序。清除氧化皮的方法有酸洗剂化学法和切削、喷丸、研磨等机械法。从与不锈钢钝化处理的关系上看，化学处理法是最合理的，其用法有两种。 2.1 涂敷用酸洗剂(膏状) 对于化工机械、储罐、装置等大型结构件，使用涂敷酸冼剂是最好的处理方法。其实施需要一定的专业知识。 涂敷酸洗剂之前，务必进行预处理，即完全清除飞溅防止剂的残存皮膜、油脂、涂料、万能笔、聚氯乙烯绝缘带、泥等粘着物，然后用肥皂水清洗表面。如果要求表面加工美观，必须细心操作。 涂敷酸洗剂应使用柔软的尼龙刷等，涂得厚一些，以便不锈钢结构件表面能适度均匀地发生化学反应。为防止刷痕，使结构件美观，应进行预处理，且酸洗剂应涂抹两次。 氧化皮溶解后，如用水冲洗，务必用刷帚或尼龙刷轻轻擦净，完全洗掉溶解的氧化皮、金属
盐类等附着物。水洗不彻底或用布擦得不干净，有时也会再度发生红锈，引起孔蚀，应绝对加以避免。用高压清洗器水洗最为理想(水压30kg以上)。 不锈钢结构物表面，应尽可能避免偏酸洗。涂敷和未涂敷酸洗剂的部分有明显的区别，花纹很不美观。 夏季酸洗作业非常困难。温度高的不锈钢结构物表面涂敷酸洗剂后会很快干掉而失去除锈效果。由于反应不完全大多发生刷痕。酸洗作业应注意避免直射目光。涂敷酸洗剂之前，应先将结构物表面浇水冷却。为防止清理不彻底，酸洗剂应反复涂敷。 2.2浸渍用酸洗剂(液状) 清除退火、淬火、铸造不锈钢表面上的极厚氧化皮时，工件一浸渍到酸洗液中，乌黑的氧化皮就会完全溶解，呈现出不锈钢美丽的银白色表面。浸渍处理法是一种最理想、有效和经济的方法。浸渍用酸洗剂的特点是： 不锈钢工件整个表面可同时发生均匀的化学反应，根本不会发生刷痕等现象。 小型工件等可节省涂敷时间。 旧不锈钢制品可经过浸渍再生成新品。 浸渍液变成老化废液之前，可连续多次使用。 3. 酸洗作业注意事项 无论是使用涂敷酸洗剂或是浸渍酸洗剂，最重要的是酸洗处理后务必用水洗掉溶解的氧化皮和酸洗剂的残留物。如果水洗不彻底，工件表面残存大量的酸成分，附着空气的铁分，24小时左右就会发生红锈。如果放任不管，腐蚀渐渐扩大，有时也会发展成为孔蚀。 储罐等结构物一旦发生孔蚀，不但有损于储藏效果，有时也会酿成重大事故，应进行彻底修补。孔蚀就是因局部集中腐蚀的扩展而发生众多小孔。
