洁净管道酸洗钝化规程
Sanitary piping cleaning and passivation procedure
洁净管道酸洗、钝化规程
1.Purpose目的
This procedure is to define the chemical cleaning and passivation method and procedure of sanitary stainless steel (304/316L) equipment and piping system.
明确洁净不锈钢（304/316L材质）管道或设备系统的酸洗钝化方法和步骤。
2.Scope范围
The site 304/16L stainless steel equipment, pipeline pickling passivation and mobile or assembly equipment pickling passivation
现场304/316L不锈钢设备、管道酸洗钝化与移动或组装设备的酸洗钝化。
3.Responsibilities职责
3.1 The site operators should carry out the pickling and passivation of 304/316L
stainless steel piping or equipment per this procedure.
现场操作人员应按照本规程进行304/316L不锈钢管道或设备的酸洗、钝化。
3.2 The site project manger is responsible for submitting this procedure to the owner
for approval and putting it into effect.
现场施工经理负责将本规程提交业主审核批准后实施。
3.3 The site safety personnel should check if all the necessary safety and protection
measures are ready before pickling and passivation, and keep supervising during the process.
现场安全人员应在系统酸洗、钝化进行前，检查所有必要的防护和安全措施已具备，并在实施过
程中保持监督。
4.Materials and equipments使用的材料和设备
Stainless steel piping or equipment pickling, passivation need the following materials: 不锈钢管道或设备的酸洗、钝化需要用到以下材料：
4.1 Piping flushing liquid: 管道冲洗液：
4.2 Chemical reagent for passivation: 钝化用化学试剂：
5.Procedure操作步骤：
5.1 Isolation – Isolate the system to be passivated from the equipments and instruments that can’t be passivated（such as flow meter）. List these equipments and
instruments, and give it to the owner for signature and confirmation. All of the
water use points, outlet, drains, and dead leg should have hand valves in proper
positions. Remove any component from the system that is not compatible with
passivation solutions. Isolating valves should be installed at the ends of inlet and return water hoses, and at any other places anticipated to have breaking points in
the system.
隔离——将需要进行酸洗钝化的系统与不能进行酸洗钝化的设备、仪表等隔离开（如流量计
等），并列出明细，请业主签字确认。所有的用水点、出水点、排污点和单流管在适当的位置
要有手动阀。移除任何不适合酸洗钝化的部件。进水回水软管上以及系统中任何可能有断点处
需安装隔离阀。
5.2 Installation– Connect the entire system into a circulation loop by circulating pump,
water supply pump, and hoses.
安装——使用循环泵、供水泵、软管等连接件，将整个系统连接成一个循环回路。
5.3 Feed water–Start the water supply pump, and feed deionized water to the supply tank
until there is sufficient back flow in the system. Continue to fill the supply tank
with adequate deionized water after the entire system is full.
系统蓄水——供水罐内去离子水，开动供水泵。向供水罐内添加去离子水直到系统有充分的回
流。等整个系统都充满水以后继续向供水罐内添加足够的去离子水。
5.4 Leak test– Inspect visually if there is leakage at the connections of the system
and repair the leak point. DO NOT add any chemical to the system until all leak
points have been repaired. DO NOT passivate a new system without pressure test.
泄漏检查——目测系统的所有连接处是否有泄漏并修复泄漏点。在没有修复好所有泄漏点之前不
允许添加任何化学制剂。没有经过压力测试的系统不得进行酸洗钝化。
5.5 Alkali cleaning –At room temperature by adding 96% sodium hydroxide purity,volume
According to the proportion of 4% and purified water or.Circulation 75 minutes.
Check if there is any alkali solution leakage at the valves and pipes.
碱洗——在常温下按容积添加纯度为96%的氢氧化钠，按4%的比例与纯化水配制。循环冲洗75
分钟。检查所有的阀门与管道是否有碱液渗漏。
5.6 Drain – Drain the alkali solution into waste tank.
系统排空——将碱液排放到合适的废液罐内。
5.7 Flushing – Flush the pipe with Deionized water until the outlet water pH is equal
to the inlet pH. Open all valves and test the pH at each use point, valve, and dead
leg.
冲洗——使用去离子水冲洗管路直到出水pH值与进水值相等。打开所有的阀，检查所有用点、
阀门、单流管的pH值。
5.8 Feed water–Start the water supply pump, and feed deionized water to the supply
tank until there is sufficient back flow in the system. Continue to fill the supply tank with adequate deionized water after the entire system is full.
系统蓄水——供水罐内去离子水，开动供水泵。向供水罐内添加去离子水直到系统有充分的回
流。等整个系统都充满水以后继续向供水罐内添加足够的去离子水。
5.9 Pickling－ At room temperature by add the purity of 66% nitric acid volume,
according to the proportion of 25% and purified water or distilled water.
Circulation for 30 minutes. (For the sub-pipe that can’t be passivated, open the
valve to make the sub-pipe full of passivation solution when the main pipe is
under passivation,then close the valve and soak for 120 minutes. ) Check all the
valves and pipes to ensure no acid solution leaked out.
酸洗——在常温下按容积添加纯度为66%的硝酸，按25%的比例与纯化水（或蒸馏水）配制。
循环冲洗30分钟。（对于不能进行循环钝化的支管，则在主管路进行循环钝化时，开启阀门
将支管充满钝化液，关闭阀门，浸泡120分钟）。检查所有的阀门与管道是否有酸液渗漏。
5.10 Drain – Drain the acid solution into waste collection tank.
系统排空——将酸液排放到合适的废液罐内。
5.11 Flushing – Flush the pipe with deionized water until the outlet water pH is
equal to the inlet pH. Open all valves and test the pH at each use point, valve,
and dead leg.
冲洗——使用去离子水冲洗管路直到出水pH值与进水值相等。打开所有的阀，检查所有用
点、阀门、单流管的pH值。
5.12 Completion – Remove the all the pumps, supply tank, and hoses. Restore the
system to operating condition.
结束——移除所有的泵、供水罐、软管。将系统复原至工作条件下。
5.13 Waste liquor drain – Drain all the waste liquor to the sewage treatment station.
废液排放——将所有废液排放到污水处理池。
5.14 Verification – Add a sample pipe in the loop for inspection. After passivation,
to check if there is free iron and the compaction of passive film, take down the sample, drop test solution on the clean passive film, observe if there is blue point appeared on the surface in 30s, no pass if the blue point appeared.
检验——在环路中添加一段管道用于检验。钝化表面处理后，为了检验复层表面是否有游离铁
及钝化膜的致密情况，取下试样管道，将试液涂于清洗干净的钝化表面，60秒内观察表面显现
蓝点的情况，有蓝点为不合格。
Formulation of test solution: potassium ferricyanide 2g + purified water 12ml +
concentrated nitric acid 6ml, dilute to 200ml with water.
试液配方：铁氰化钾2克+纯化水12毫升+浓硝酸6毫升，用水稀释至200毫升。
6.Safety caution安全注意事项
6.1 Warning and personnel control:
安全警示与人员控制：
A warning sign must be put up for the area of passivation. Any person who is foreign to passivation must keep out.
进行酸洗钝化的管道区域应该树立明显的警告标志，所有与酸洗钝化无关的人员不得任意出
入。
6.2 Personnel Safety
人员防护：
6.2.1 Alkali and acid compounding personnel, inspector and relative person should
wear antacid glove, antacid mask and antacid clothes.
配制酸碱液人员、检查人员等相关人员均应戴好防酸手套、防酸面罩及防酸工作服等。
6.2.2 Protect human safety firstly when accident happens.
发生事故时，第一要确保人员的安全。
6.2.3 If alkali spatters on skin, wipe it off immediately by dry cloth, paint acetic
acid on the spattered area for a while, then clean it by clean water.
若碱液溅到皮肤上应立即用干布擦净，然后用醋酸涂于溅落处片刻，最后用清水冲洗干
净。
6.2.4 If acid spatters on skin, wipe it off by dry cloth immediately, paint
saleratus on the spattered area for a while, then clean it by clean water.
若酸液溅到皮肤上应立即用干布擦净，然后用小苏打溶液涂于溅落处片刻，最后用清水冲
洗干净。
6.2.5 Touching the alkali and acid directly with hands or other exposed skin is
strictly forbidden. Wear the antacid gloves and antacid veil when wipe the
acid and alkali solution with duster cloth.
严禁直接用手或其它裸露皮肤直接接触酸液、碱液，用抹布擦拭酸碱液时必须带好防酸手
套和防酸面罩。
6.2.6 Slowly pour the alkali and acid and let it flow to the water along the inner
wall when compound the alkali or acid solution. Directly pour the acid or
alkali into water is forbidden for preventing spatter any solution. Especially
forbidden pour alkali (or acid) directly into acid (or alkali).
配制酸碱溶液时，应缓慢地将碱、酸沿容器壁流进水中，严禁直接将酸碱溶液倒入水中，
以防溅起酸碱液。特别严禁将碱（或酸）直接倒入酸（或碱）中。
6.1Other safety measures其它防护：
6.3.1 If possible, the equipment, pipes, instruments, ground, wall, interlayer and
obstruct that may be spattered with acid or alkali solution should be protected
in advance by plastic film packaging. The gauges attached to equipments and
pipes can be removed in advance as well.
对可能溅落到酸碱液的设备、管道、仪表、地面、墙面、吊顶、隔断应尽可能事先用塑料
纸包扎保护，对设备、管道上的仪表也可事先拆除。
6.3.2 Protect all the equipments, pipes, architectures, and decoration elements
(such as ground, wall and interlayer to the full when any leakage happens. If
it’s impossible to protect them all, make a choice and protect the important
ones according to comprehensive considerations concerning the importance, value, repair costs, etc. of equipments, pipes, architectures and decoration elements.
发生酸液流出时应尽可能保护所有设备、管道、建筑物及装饰制品（如地面、墙面和吊顶
等），如不能全部保护时，应根据设备、管道、建筑物及装饰制品的重要性、价值、修复成
本等综合考虑，有所取舍，保护重点。
6.3.3 If any acid solution flows to the interlayer or cracks, wipe it off with dry
cloth and pour a little diluted alkali solution to neutralize possible acid
solution left and prevent further corrosion to interlayer deck, bracket and
support.
对流到吊顶、缝隙处的酸液，应先用干布擦净，然后再用少量稀释过的碱液倒在该处，以
中和可能剩余的酸液，防止以后慢慢腐蚀吊顶板和支、吊、托架。
7.Record and report记录及报告
7.1 Diagrammatic drawing must be provided and approved before passivation.
工作示意图必须在钝化前提供并得到批准。
7.2 Record every leaking point such as position and dimension of the pipes that need
pickling and passivation. Analyze possible reasons for improvement in further works.
对以上所有需经酸洗钝化的管道的每一个漏点均应做记录，如漏点位置、大小、分析可能原因，
以便以后工作中改进提高。
7.3 After accomplishing pickling and passivation, timely write down relative data to the
owner or his representative for signature.
酸洗钝化完成后，应即时将酸洗钝化资料填写完成，并交业主或业主代表签字确认。
8.Attachment附件：
Pipe cleaning and passivation record
M-SOP-10管道清洗钝化记录
第一章总则 第一条为防止因化学清洗不当而危及设备安全运行，保证化学清洗过程安全可靠、提高效果、特制定本规范。 第二条本规范适用于额定压力小于等于2.45MPa 的固定式蒸汽锅炉和承压热水锅炉；各类热交换器、冷凝器、蒸馏釜、储罐、充气站、配油站、制冷系统及其各类输配管理网的化学清洗。 第三条本规范所指化学清洗是使用本公司生产的GF-120、GF-80、FD-90、1 号助剂和2 号助剂等安全强力除垢剂、添加剂和各种预处理剂清洗碳酸盐水垢、硅酸盐水垢、硫酸盐水垢和其他污垢。 第四条化学清洗工程由公司清洗工程部统一管理并进行质量监督。各分公司独立承担化学清洗工程时，必须具备下列条件： 1 、分公司经理已受聘为公司现场负责人并取得劳动部门频发的有关资格证书。 2 、准备好和化学清洗工程相适应的设备和检测手段。 3 、报请公司清洗工程部同意并得到签复的化学清洗方案和开工指令书。 化学清洗条件和准备 第五条承压锅炉必须符合下列情况之一，方可清洗： 1、锅炉受热面水垢覆盖率80%以上且平均垢厚为： 无过热器的锅炉≥1.0mm 有过热器的锅炉≥0.5mm 热水锅炉≥1.0mm 2、锅炉受热面上有明显的油污和铁锈。其他设备可按用户委托并参考有关规定商 第六条化学清洗前，必须按公司“质保手册”规定的程序办理手续。在接到公司下发的化学清洗任务书后，必须完成结垢状态、模拟试验、设备情况的报告。 1 、对设备内外部进行详细检查。记录并认真填写报告（如有泄露和堵塞，应由有关单位进行预处理）。 2 、对设备技术状况进行全面了解，记录并认真填写报告。 3、在设备有代表性的部位取水垢试样作模拟试验并认真填写报告。（详见附录3） 第七条根据第六条三份报告，进行技术可行性、经济合理性和社会效益的综合评价。 GF-120 等剂量的核算、工艺流程及其参数的控制，由公重大化学清洗工程的设计、 司清洗工程部制定。 般工程由现场负责人组织编制清洗方案后报公司审批
酸洗钝化 酸洗钝化，是对不锈钢全面酸洗钝化，适用于各种型号不锈钢零件、板材及其设备。其操作简单，使用方便、经济实用。通俗的来说：1、酸洗的本质是通过稀酸溶液将零件表面的污垢清除。2、钝化的本质是利用强酸在金属表面形成致密的氧化层从而保护金属，避免其进一步氧化。 1用途： 对不锈钢全面酸洗钝化，清除各类油污、锈、氧化皮、焊斑等污垢，处理后表面变成均匀银白色，大大提高不锈钢抗腐蚀性能，适用于各种型号不锈钢零件、板材及其设备。2.特点： 操作简单，使用方便、经济实用，同时添加了高效缓蚀剂、抑雾剂，防止金属出现过腐蚀和氢脆现象、抑制酸雾的产生。特别适用于小型复杂工件，不适合涂膏的情况，优于市场同类产品。铁、铝在稀HNO3或稀H2SO4中能很快溶解，但在浓HNO3或浓H2SO4中溶解现象几乎完全停止了，碳钢通常很容易生锈，若在钢中加入适量的Ni、Cr，就成为不锈钢了。金属或合金受一些因素影响，化学稳定性明显增强的现象，称为钝化。由某些钝化剂（化学药品）所引起的金属钝化现象，称为化学钝化。如浓HNO3、浓H2SO4、HClO3、K2Cr2O7、KMnO4等氧化剂都可使金属钝化。金属钝化后，其电极电势向正方向移动，使其失去了原有的特性，如钝化了的铁在铜盐中不能将铜置换出。此外，用电化学方法也可使金属钝化，如将Fe置于H2SO4溶液中作为阳极，用外加电流使阳极极化，采用一定仪器使铁电位升高一定程度，Fe就钝化了。由阳极极化引起的金属钝化现象，叫阳极钝化或电化学钝化。 3.用法： 根据不锈钢的材质和氧化皮严重程度不同，可以用原液或按1：1~4的比例加水稀释后使用；铁素体、马氏体和镍含量低的奥氏体不锈钢（如420、430、200、201、202、300、301等）稀释后使用，镍含量较高的奥氏体不锈钢（如304、321、316、316L等）用原液浸泡；一般常温或加热到50~60度后使用，浸泡3-20分钟或更长时间（具体时间和温度用户根据自己的试用情况确定），至表面污垢完全清除，成均匀银白色，形成均匀致密的钝化膜为止，处理完成后取出，用清水冲洗干净，最好再用碱水或石灰水冲洗中和。 不锈钢设备制造过程中的酸洗钝化处理 1.切削加工后的清洗及酸洗钝化 不锈钢工件经切削加工后表面上通常会残留铁屑、钢末及冷却乳液等污物，会使不锈钢表面出现污斑与生锈，因此应进行脱脂除油，再用硝酸清洗，既去除了铁屑钢末，又进行了钝化。 2.焊接前后的清洗及酸洗钝化 由于油脂是氢的来源，在没有清除油脂的焊缝中会形成气孔，而低熔点金属污染(如富锌漆)焊接后会造成开裂，所以不锈钢焊前必须将坡口及两侧20mm内的表面清理干净，油污可用丙酮擦洗，油漆锈迹应先用砂布或不锈钢丝刷清除，再用丙酮擦净。 不锈钢设备制造无论采用何种焊接技术，焊后均要清洗，所有焊渣、飞溅物、污点与氧化色等均要除掉，清除方法包括机械清洗与化学清洗。机械清洗有打磨、抛光与喷砂喷丸等，应避免使用碳钢刷子，以防表面生锈。为取得最好的抗腐蚀性能，可将其浸泡在HNO3和HF的混液中，或采用酸洗钝化膏。实际上常用机械清洗与化学清洗结合起来应用。 3.锻铸件的清洗 经锻铸等热加工后的不锈钢工件，表面往往有一层氧化皮、润滑剂或氧化物污染，污染物包括石墨、二硫化钼与二氧化碳等。应通过喷丸处理、盐浴处理以及多道酸洗处理。
碳钢管酸洗和钝化工艺 Pickling and passivation technics for Carbon steel pipe 工艺材料： 工艺流程：
除锈除油二合一处理→中和处理→皮膜钝化处理→自然干燥→管件外部涂防锈剂。 Process: Rust removing and oil cleaning at one time →Neutralization→passivation →Natural drying →Coat the pipe outside with Antirust . (1)防锈除油二合一处理槽： Rust removing and oil cleaning tank: 按体积比：BR-101A ：CA-66：水＝１：６：３配制工作液。当大气气压低或者天气有雾时，按１％向槽内加入ＢＮ－１１１酸雾抑制剂，用来控制槽液酸雾挥发。 As the ratio by volume to make the working solution .When the atmos is
low or there is any fog , add 1% Acid fog inhibitor BN-111 by volume . (2)中和处理槽： Neutralizer Tank : 春、夏、秋季时：按重量比8~10%加入中和剂BH-008配制工作液。 冬季气温低时：按比重3~5%加入TS-300配制工作液。 春夏秋工件以中和为主；冬季以清洗为主。 In the season of spring ,summer and autumn :Add Neutralizer BH-008 8~10% by weight to make the working solution . In winter ,when the temperature is low :Add Passivator TS-300 3~5% by weight to make the working solution . (3)皮膜钝化处理槽： Passivation tank : 按重量比10~15%加入水质调节剂TS-300配制工作溶液。 Add Passivator 10~15% by weight to make the working solution . 工作槽液的工艺参数： technic data for the Working solution liquid in the tanks : 除锈除油二合一处理槽：常温浸渍，时间：30~90min，PH值≤1.5 Rust removing and oil cleaning tank: soakage at the normal temperature , time :30~90min ,PH≤1.5 . 中和槽： 春夏秋季：PH≧12，常温浸渍时间3~5min；冬季PH≧9，浸渍时间3~5min，温度30℃左右。 Neutralizer Tank :

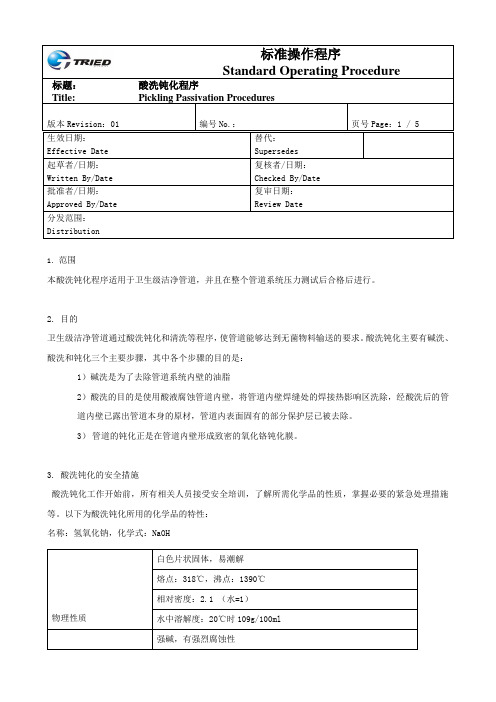

标题： Title: 1．范围 本酸洗钝化程序适用于卫生级洁净管道，并且在整个管道系统压力测试后合格后进行。 2. 目的 卫生级洁净管道通过酸洗钝化和清洗等程序，使管道能够达到无菌物料输送的要求。酸洗钝化主要有碱洗、酸洗和钝化三个主要步骤，其中各个步骤的目的是： 1）碱洗是为了去除管道系统内壁的油脂 2）酸洗的目的是使用酸液腐蚀管道内壁，将管道内壁焊缝处的焊接热影响区洗除，经酸洗后的管道内壁已露出管道本身的原材，管道内表面固有的部分保护层已被去除。 3）管道的钝化正是在管道内壁形成致密的氧化铬钝化膜。 3. 酸洗钝化的安全措施 酸洗钝化工作开始前，所有相关人员接受安全培训，了解所需化学品的性质，掌握必要的紧急处理措施等。以下为酸洗钝化所用的化学品的特性： 名称：氢氧化钠，化学式：NaOH
标题： Title: 名称：硝酸，化学式：HNO3
标题： Title: 4. 准备 4.1 进行酸性钝化前，所有管道系统必须按照测试规范进行压力测试。 4.2 在清洗过程中可能损坏或受到污染的的设备和组件应在清洗操作结束或通过后进行安装。 4.3 在清洗中要用的罐，泵，软管和其它清洗设备是清洗干净，没有污染的。 4.4清洗设备包括混合设备应该位于制定的区域，并有明显的状态标识。 4.5 进行酸洗钝化前，检查系统中所有的阀门是否关闭，且挂上“请勿打开”的状态标识。 4.6 检查系统中所连接的临时软管、管件和阀门是否能承受应用的温度、压力和化学物质等。 4.7 如果系统组件要从系统上移除下来清洁、清洗、钝化，这些组件也要按照正常程序来进行清洗。 4.8 在清洗过程中必须移除的项目标红： ●仪器 ●泵 ●过滤器 ●移除的地方要用闷板接上。 4.9 执行过程中的每一步都要有完整记录，且双人操作。 4.10 P&ID要清楚标明化学清洗信息（系统位置、系统路径和时间等） 5. 酸洗钝化步骤 5.1 纯水冲洗 打开所有使用点的阀门，用高压清洗泵与PVDF软管和需清洗的管路连成一通路，在储槽中注入纯水，将清洗管路中的回液直接接到排污，启动高压清洗泵，用大流量纯水冲洗整个管路系统15分钟以上。重新必须持续到出口中没有金属和其它颗粒。检查颗粒，就是在出口处放置一块干净的布，持续60秒，看布
不锈钢钢球酸洗钝化工艺 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。 不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化
膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。 不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。因为通过酸洗使不锈钢表面平均有10μm厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1．0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。 国内外学者对不锈钢钝化膜的生成进行了大量研究。以近几年北京科大对316L 钢钝化膜光电子能谱(xps)研究为例作简述[1]。不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的cr、Ni、Mo元素发生转换反应，最终形成稳定的成相膜，阻止了膜的破坏与腐蚀的发生。其反应历程为： Fe·H20+O*≒[FeOH·O*]ad+H++e [FeOH·O*]ad≒[FeO·O*]ad+H++e
卫生级304不锈钢管道酸洗钝化方法 我公司在原投标预算中没有包括纯化水管道系统清洗钝化项目。但根据淮北XX药业有限公司要求，精制车间纯化水管道由我公司进行清洗钝化处理。现把清洗钝化施工方案呈报如下： 1、清洗钝化范围：属于我方施工的纯化水管的管道、管件、阀门等。 2、用水要求：在下列所有工艺操作中所用的水均为去离子水，制水操作请甲方配合。 3、安全防护措施：在酸洗液时采用了如下的安全预防措施： (1)操作工戴上清洁、透明的防毒面罩，穿上防酸服装、戴上手套。 (2)所有操作都是先在容器中加水,再加上化学品,不得相反，边加边搅拌。 （3）清洗和钝化液必须达到中性时方可排放，排放需从制水间排污口处排放，以利于环保。 二、清洗方案 1、预清洗 (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，15min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 2、碱液清洗 (1)配方：准备氢氟化钠化学纯试剂，加入热水（温度不低于70℃）配制成1%（体积浓度）的碱液。 (2)操作程序：，用泵进行循环，时间不少于30min，然后排放。 (3)温度：70℃ (4)时间：30分钟 (5)放掉清洗液。 3、去离子水冲洗： (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，30min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 三、钝化方案 1、酸液钝化 (1)配方：用去离子水及化学纯的硝酸配制8%的酸液。 (2)操作程序：用循环水泵保持在2/3bar压力下加以循环60min。60min后加入适当氢氧化钠，直至PH值等于7时，打开排水阀，边循环边排放。
管道酸洗钝化标准作业指导书版本 1.0 页码1of7 发行日期2012.11.06生效日期2012.11.05复审日期 审核和批准 修订历史
管道酸洗钝化标准作业指导书版本 1.0 页码2of7 发行日期2012.11.06生效日期2012.11.05复审日期 1.目的 规范管道酸洗钝化的操作流程。 经过酸洗钝化，使管道表面暴露于空气或其它含氧环境中时会自发地形成化学惰性表面，表面经过彻底清洁或除垢，在含氧环境中会自发形成惰性膜。 2.适用范围 对制药、化工和食品行业的存储和分配系统中的纯化水，注射用水，纯蒸汽等洁净管路系统，用于该系统的管道和管件是与产品接触的SS316L不锈钢，并且是经过抛光处理的。 3.施工准备 3.1在进行酸洗钝化的管道区域树立明显的警告标志，所有与酸洗钝化无关的人员不得任意出入。 3.2操作人员所需的劳保防护用品（包括防护手套、防护面罩、防护口罩，防护工作服、排风扇等） 备齐。 3.3根据使用酸的量配备相应的石灰，或碳酸氢钠、氢氧化钠，防备在有滴漏的地方中和溶液。 3.4参照化学品的安全说明 4.操作程序以及技术要求 系统隔离纯化水预清洗碱洗清洗酸洗钝化纯水冲洗 4.1系统隔离：将需要进行酸洗钝化的系统与设备隔离开来。所有的用水点、出水点、排污点和单 流管在适当的位置要有手动阀。移除任何不适合酸洗钝化的部件，进水回水软管上以及系统中任何可能有断点处需安装隔离阀。 4.2安装扬程与系统匹配的供水泵、循环泵、软管、储罐等。 4.3纯化水预清洗：开动供水泵向储罐内（如储罐不允许/不需要酸洗钝化，则需自备一台储酸碱的 储罐）添加纯化水，用循环泵向管道系统注入纯化水直到系统有充分的回流，整个系统内充满水； 对管道系统进行冲洗，直至管道进出水质相同，出水排至排污处。 4.4泄漏检查：目测系统的所有连接处是否有泄漏并修复泄漏点。在没有修复好所有泄漏点之前不 允许添加任何化学制剂。酸洗钝化前系统应压力试验合格。
不锈钢酸洗与钝化规范 ——奥氏体不锈钢压力容器的酸洗钝化晨怡热管 1 前言 在我公司生产中，经常有不锈钢设备的制作，不锈钢设备由于接触到腐蚀性介质，会造成设备表面有明显的腐蚀痕迹及颜色不均匀的斑痕，因此对不锈钢设备表面的处理尤为关键，不锈钢设备表面的钝化处理就是一个重要环节。设备表面钝化膜形成不完善，与铁离子接触造成污染，在使用过程中就会出现锈蚀现象，造成运行介质指标变化等。下面就奥氏体不锈钢设备表面的酸洗钝化处理原理及实际操作的常规工艺过程谈一些看法，以供有关人员参考。 2 概述 奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。 3 酸洗钝化的原理 3.1钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。 其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧和金属的化合物。它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。 对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。整个处理过程就称为酸洗钝化处理，简称酸洗钝化。 4 酸洗液、钝化液及酸洗膏配方 酸洗液：20%硝酸+5%氢氟酸+75%水 钝化液：5%硝酸+2%重铬酸钾十93%水 酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水 酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。 5 酸洗钝化处理的常规工艺过程 为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。 当采用酸洗钝化液浸泡的方式时，需定期对浸泡液进行测试和化验。 酸洗钝化的常规工艺过程如下： →酸洗→冲洗→钝化（池洗）→预处理→→酸洗钝化（二合一）液（池洗）→冲洗→后处理→酸洗钝化（二合一）膏（池洗）→ 5.1 预处理 5.1.1 去除焊缝及母材表面的飞溅、焊药、灰尘等。 5.1.2 去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗于净。 5.2 酸洗(池洗)及冲洗
酸洗钝化工艺 酸洗、钝化前的预处理 1对制造完工后的不锈钢容器或零部件按图样和工艺文件的要求，对规定项目检查合格后，才能进行酸洗、钝化预处理。 2将焊缝及其两侧焊渣、飞溅物清理干净，容器的机加工件表面应用汽油或清洗剂去除油渍等污物。 3清除焊缝两侧异物时，应用不锈钢丝刷，不锈钢铲或砂轮清除，清除完毕用净水（水中氯离子含量不超过25mg/L）冲刷干净。 4当油污严重时则用3-5%的碱溶液将油污清除，并用净水冲洗干净。 5对不锈钢热加工件的氧化皮可用机械喷砂的方法清除，砂必须是纯硅或氧化铝。 6制定酸洗、钝化的安全措施，确定必须的用具和劳动防护用品。 酸洗、钝化溶液及膏的配方 1酸洗液配方：硝酸（比重1.42）20%，氢氟酸为5%，其余为水。以上为体积百分比。 2酸洗膏配方：盐酸（比重1.19）20毫升，水100毫升，硝酸（比重1.42）30毫升，膨润土150克。 3钝化液配方：硝酸（比重1.42）5%，重铬酸钾4克，其余为水。以上休积百分比，钝化温度为室温。 4钝化膏配方：硝酸（浓度67%）30毫升，重铬酸钾4克，加膨润土（100-200目）搅拌至糊状为止。 酸洗钝化操作 1只有进行过预处理的容器或零部件才能进行酸洗钝化处理。 2酸洗液酸洗主要用于较小型未经加工的零部件整体处理，可以用喷刷的方法。溶液温度在21-60℃时，每隔10分钟左右检查一次，直至呈现出均匀的白色酸蚀的光洁度为止。 3酸洗膏酸洗主要适用于大型容器或局部处理。在室温下将酸洗膏外均匀干净设备上（约2-3mm厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。 4钝化液主要适用于小型容器或部件整体处理，可以采用浸入或喷刷的方法，当溶液温度在48-60℃时，每20分钟检查一次，当溶液在21-47℃时，每小时检查一次，直至表面生成均匀的钝化膜为止。 5钝化膏主要适用于大型容器或局部处理，在室温下将钝化膏均匀涂在酸洗过的容器表面（约2-3mm），1小时后检查，直至表面生成均匀的钝化膜为止。 6酸洗钝化容器或零部件必须用洁净水将表面冲洗干净，最后用酸性石蕊试纸测试冲洗面的任何处，使PH值在6.5-7.5之间，然后擦干或用压缩空气吹干。 7容器和零部件经酸洗钝化后搬运吊装及存放时禁止磕碰划伤钝化膜。 注意事项 1配液时应将水按比例放入耐酸容器中，然后再按比例缓慢加酸，防止倒酸速度过快引起飞溅伤人。
不锈钢管道安装技术交底 一、工程概况 1.工程概述 上海太昊生物科技（周口）医药有限公司工程管道清洁度要求高，部分管道内部需抛光处理；输送介质主要为纯化水，对焊接工艺要求严格；，施工用火严格管理；连接管道焊环厚度较薄，易产生焊接变形，要采取预防措施。 3.施工依据 ⑴施工图。 ⑵施工及验收规范（标准）。 ⑶装置区工艺管道工程施工组织设计。 二、施工准备 1.操作人员 操作人员以管工、电焊工为主， 2.施工用料及施工措施用料 ⑴施工用料 按材料计划备齐施工材料，及时送到现场，能配套及陆续供应。主要包括管材和相应的管件、阀门、法兰及焊接材料等。 ⑵施工措施用料 施工措施用料主要为搭设预制平台及预制件存放垫隔的木方（板）及橡胶片，系统试验吹扫用的管材和阀门等材料。 3.主要施工机具
主要施工机具为电焊机、氩弧焊机、砂轮切割机、坡口机、空气压缩机、电动试压泵、导链、千斤顶、焊条烘干箱、焊条保温箱、手握砂轮机、水平尺、直角尺、尼龙绳及非碳钢手锤。 三、安装工艺 1.管道预制 ⑴使用的管材、阀门、管件等应符合设计要求及规范规定。预制应在非碳钢材质的平台上制作，预制段尺寸按修正后的管段图进行，保证运输、吊装条件及有可调整的余地。 ⑵切割 管子采用砂轮切割机切割，应彻底修磨其表面。端面倾斜偏差为管子外径的1%且不大于2mm。 ⑶坡口加工 坡口加工采用坡口机、手握砂轮机等方式进行，管壁厚度≤3mm的开“I”形坡口（不开坡口），管壁厚度大于3~12mm的开单面60°~70°“V”形坡口，钝边厚度1~1.5mm，加工后的坡口斜面及钝边端面的不平度不应大于0.5mm，角度应符合要求。 2.管道焊接 ⑴焊接方式 不锈钢管道焊接主要采用氩弧焊、氩弧焊封底手工电弧焊填充盖面（管内充氩气保护）及承插电弧焊方式进行。 ⑵焊接材料 1) 0Cr18Ni9、1Cr18Ni9Ti、材质采用EO-19-10Nb-16（A132）焊条，H0Cr20Ni10Ti 焊丝。
碳钢管道酸洗钝化 1管道酸洗方法 管道酸洗方法目前在施工中均采用槽式酸洗法和管内循环酸洗法两种。 （1）槽式酸洗法。将安装好的管路拆下来，分解后放入酸洗槽内浸泡，处理合格后再将其进行二次安装。此方法适合管径较大的短管、直管、容易拆卸、管路施工量小的场合，如泵站、阀站等液压装置内的配管及现场配管量小的液压系统，均可采用槽式酸洗法。 （2）管内循环酸洗法。在安装好的液压管路中将液压元器件断开或拆除，用软管、接管、冲洗盖板联接，构成冲洗回路。用酸泵将酸液打入回路中进行循环酸洗。该酸洗方法是近年来较为先进的施工技术，具有酸洗速度快、效果好、工序简单、操作方便，减少了对人体及环境的污染，降低了劳动强度，缩短了管路安装工期，解决了长管路及复杂管路酸洗难的问题，并避免了槽式酸洗易发生装配时的二次污染问题，已在大型液压系统管路施工中得到广泛应用。 2管道酸洗工艺 管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。为便于使用，现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下。 2.1槽式酸洗工艺流程及配方
（1）脱脂。脱脂液配方为:（NaOH）=9%～10%;（Na3PO4）=3%;（NaHCO3）=1.3%;（Na2SO3）=2%;其余为水。操作工艺要求为:液体温度70～80℃，浸泡4h。 （2）水冲。压力为0.8MPa的洁净水冲干净。 （3）酸洗。酸洗液配方为:HCl为13%～14%;缓蚀剂为1%;其余为水。操作工艺要求为:常温浸泡1.5～2h。 （4）水冲。用压力为0.8MPa的洁净水冲干净。 （5）二次酸洗。酸洗液配方同上。操作工艺要求为:常温浸泡 5min。 （6）中和。中和液配方为:NH4OH稀释至pH值为10～11的溶液。操作工艺要求为:常温浸泡2min。 （7）钝化。钝化液配方为:钝化剂为8%～10%;NH4OH为2%;其余为水。操作工艺要求为:常温浸泡5min。 （8）水冲。用压力为0.8MPa的净化水冲净为止。 （9）快速干燥。用蒸汽、过热蒸汽或热风吹干 （10）封管口。用塑料管堵或多层塑料布捆扎牢固。 如按以上方法处理的管子，管内清洁、管壁光亮，可保持2个月左右不锈蚀;若保存好，还可以延长时间。 2.2循环酸洗工艺流程及配方 （1）试漏。用压力为1MPa压缩空气充入试漏。
大唐洛阳热电厂2×300MW技改工程锅炉化学清洗措施
目录 1.编制目的 2.编制依据 3.调试质量目标 4.系统及主要设备技术规范 5.调试范围 6.调试前应具备的条件 7.调试工作程序 8.调试步骤 9.组织分工 10.安全注意事项 11.分析测定方法 12.附录 附录1. 调试质量控制点 附录2. 调试前应具备的条件检查清单附录3. 洛阳热电厂锅炉化学清洗预算附录4. 化学清洗计划用水、汽量 附录5. 锅炉化学清洗交底会记录 附录6. 锅炉化学清洗系统示意图 附录7：EDTA回收及废液中和系统图
1. 编制目的 1.1为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。 1.2新装机组,对其受热面污垢、锈蚀进行清洗。 1.3检查及设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。 2. 编制依据 2.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》 2.2《电力建设施工及验收技术规范》化学篇（1982年版） 2.3《火电工程调整试运质量检验及评定标准》（1996年版） 2.4《火电工程启动调试工作规定》（1996年版） 2.5《电力建设安全施工管理规定》（1995） 2.6《火力发电厂锅炉化学清洗导则》（SD135—86） 2.7《锅炉化学清洗调试导则》Q/NECI909-326-1998 2.8设计图纸及设备设明书 3.调试质量目标： 符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。 专业调试人员、专业组长应按附录1（调试质量控制点）对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。 4.系统及主要设备技术规范 4.1系统简介 洛阳热电厂热电联产技改工程设计规模为2×300MW燃煤机组，锅炉为东方锅炉厂生产的DG-1025/18.2—Ⅱ4型亚临界自然循环汽包炉，四角切圆燃烧、一次中间再热、平衡通风、露天布置、全钢构架、固态排渣煤粉炉。 4.2 主要设备技术规范 1．清洗箱： 150 M3 1台（除氧器） 2．清洗泵： 2台（前置泵）
洁净管道酸洗钝化方案 编制： 审核： 批准： 中国电子系统工程第二建设有限公司华北制药新制剂质检楼洁净项目二0一一年九月八日
目录 一酸洗钝化方案概述 (1) 二主要施工机械计划 (2) 三具体酸洗钝化方案 (3) 四安全防护措施 (6) 五人员组织机构 (7)
编制说明 本方案的编制依据为： 1.GB50235-97工业金属管道工程施工及验收规范。 2.质检楼工程洁净工艺管道招标文件。 3.纯化水、纯蒸汽管路设计施工说明。 4.质检楼洁净工艺管道施工方案。 5．药品生产验证指南（2003年版）。 6.中电二公司投标技术文件及施工组织设计。
一酸洗钝化方案概述 根据招标文件及业主要求，在系统试压完成后，要对纯水，纯蒸汽系统进行酸洗钝化。目的：通过该程序，使洁净管道能够达到符合输送纯水和纯蒸汽的要求。要求：经过酸洗、钝化的洁净管道，在管路灭菌后对所输送的介质不产生新的污染。 纯水系统利用系统水泵，进行循环酸洗钝化。纯蒸汽管路计划在制水间和每个支路末端，利用软管，分别与纯水管路连接成环路，与纯水系统一起进行酸洗钝化。 具体管路连接方案： 1．在水机厂家提供的水罐不允许使用的前提下。为满足酸洗钝化的要求，需自备一台储酸碱的储罐。储罐容积不小于3.5米3。 2．纯水系统的连接方案：纯水罐与泵体之间的管路从罐底阀门处与纯水罐隔离。该段管路和经过板换的回水水管路，并串联到水泵循环系统。 并用耐酸软管与自备储罐连接在一起，形成环路进行酸洗钝化。选用 系统中最大的流量泵做酸洗钝化。根据比较选用编号为P104的水泵 （即去蒸馏水机和纯蒸汽发生器的环路）做为循环泵。其余三个循环 环路，在水泵的进口阀门处与原系统拆离，用耐酸软管与自备储罐连 接在一起。回水管路在回水主管的小环路阀门处与原系统拆离，利用 软管将循环回水接入自备储罐。 3．纯蒸汽系统连接方案：计划与纯水管路并在一起进行酸洗纯化。注水口选在各个纯蒸汽使用点，用耐酸软管与纯水管路管处连接在一起。 软管两头加设阀门。要便于排放酸碱液。纯蒸汽系统循环回水管路， 在分汽缸上方主管处与设备断开（阀门关闭）。在安装压力表处，利 用耐酸软管与自备储罐连接在一起，形成环路。纯蒸汽分汽缸因为里 面较脏，单独进行连接，单独循环进行酸洗钝化。不能形成循环的纯 蒸汽使用点，采用浸泡的方法。酸洗纯化完成后，利用软管和塑料桶 排出管路中的酸碱液。中和后进行排放。具体连接见图纸。 注射水环路形成循环时，操作主管路上的阀门，保证小环路能够进水循环。 纯蒸汽管路形成循环时，操作支管路的阀门进行排气，防止气塞。 在酸洗纯化前，应先完成管路的试压，仪表等非耐酸部件不能安装，对板换紫外线杀菌器等设备进行隔离。 酸洗钝化前，根据系统的材质，进行试验，调节酸洗介质各组分的配比。并提交试验样品，预先确认酸洗钝化的效果。
1 总则 1.0.1 为了保证压力管道化学清洗的施工质量，特制定本工艺规程。 1.0.2 本规程适用于公司承建的压力管道化学清洗。 1.0.3 压力管道化学清洗除执行本规程外，尚应符合国家现行有关标准、规范和设计图纸的技术要求。 2 编写依据 2.0.1 SHJ517—91 《石油化工钢制管道工程施工工艺标准》 2.0.2 SH3501—99 《石油化工剧毒、可燃介质管道工程施工及验收规范》 2.0.3 GB50235—97 《工业金属管道工程施工及验收规范》 2.0.4 HGJ202—82 《脱脂工程施工及验收规范》 2.0.5 SY/T0407—97 《涂装前钢材表面预处理规范》 3 工艺流程 （要求酸洗的管道一般是机组的润滑油、密封油和控制油管道） 3.0.1 酸洗、钝化工艺流程： 预处理—→酸洗—→水洗—→碱洗—→水洗—→钝化—→干燥—→涂油—→封闭保护 注： 表示需要时才进行该项工序， 该工序用于输油管道 3.0.2 脱脂工艺流程： 干燥 预处理 脱脂 有机溶剂 乳化液、碱液 蒸 汽 风吹扫 水洗 干燥 封闭保护
4 化学清洗要求 4.1一般规定 4.1.1 需要化学清洗的管道，其范围和质量要求应符合设计文件的规定。（一般是机组厂家的随机资料中要求的，要看厂家的随机资料）4.1.2 管道进行化学清洗时，必须与无关设备隔离。（防止酸洗液进入无关系统造成事故） 4.1.3 化学清洗液的配方必须经过鉴定，并曾在生产装置中使用过，经实践证明是有效和可靠的。（配方） 4.1.4 化学清洗时，操作人员应着专用防护服装，并应根据不同清洗液对人体的危害佩带护目镜、防毒面具等防护用具。（安全要求）4.1.5 化学清洗合格的管道，当不能及时投入运行时，应进行封闭或充氮保护。（封闭保护） 4.1.6 化学清洗后的废液处理和排放应符合环境保护的规定。（不得随意排放） 4.2 酸洗钝化工艺要求 4.2.1 管道内表面有特殊清洁要求的油管道或其它管道，一般在投产前可采用槽浸法或系统循环法进行酸洗。 4.2.2 当管道内表面有明显油斑时，酸洗前应进行必要的预除油处理，一般可用5%的碳酸钠溶液清除油污。 4.2.3 酸洗液应按规定的配方和顺序进行配制，并应充分搅拌均匀。酸洗液、中和液和钝化液的配方，当设计未规定时，可按附录A或附
不锈钢酸洗钝化原理和钝化的方法与工 艺 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GB 150一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护
不锈钢管道表面酸洗钝化方法 1．工艺原理及目的 酸洗是利用化学反应，在工件表面溶解掉锈迹、氧化膜等产物而不影响基体金属的方法。其目的是使工件表面去污，达到净化。 钝化是利用化学反应，在工件表面形成一种致密的氧化物薄膜的方法。其目的是通过工件表面建立氧化膜或氧的吸附层来阻止电化学腐蚀的进行，从而提高金属的耐蚀（抗电化学腐蚀）性能。 2．施工程序 准备工作 2.1.1 酸洗、钝化前必须将管件表的焊接药皮、飞溅、毛刺、污物等清理干净。管件表面的油污可用汽油、丙酮等有机溶剂擦拭干净。为了安全起见，对于大面积的油污可用蒸汽或3~5%的烧碱（NaOH）溶液清洗，然后用清水冲洗干净、凉干。注意所使用清水CL-浓度不得超过25mg/l。 准备好酸洗、钝化作业所需的设备、工具和劳保用品（以三人同时作业为例）。（1）设备及工具 ①耐酸的酸洗、钝化槽一件； ②不锈钢丝刷或硬质塑料尼龙刷3把； ③量杯、量筒、台称、搅拌棒各一件； ④耐酸拖布3把。 （2）劳动保护用品 ①耐酸长筒胶鞋3双； ②耐酸胶皮手套3付； ③耐酸工作服、工作帽、口罩3套； ④眼镜3付。 酸洗、钝化材料及配制酸洗、钝化液的注意事项 酸洗、钝化材料准备 （1）工业用硝酸（HNO3，γ=）； （2）工业用盐酸（HCL）； （3）工业用硫酸（H2SO4）； （4）工业用氢氟酸（HF）； （5）工业用重铬酸钾（K2Cr2O7）； （6）化学纯铁氰化钾［K2Fe（CN）6］； （7）膨润土（100~120目）； （8）木工胶； （9）石蕊试纸。 酸洗、钝化液配制及其施工注意事项 （1）一定要穿戴好工作服、工作帽、长筒靴、手套并戴好眼镜； （2）配制酸洗、钝化液时，一定要遵守先放水后注酸的原则； （3）酸洗、钝化液或酸洗、钝化液膏应按配方要求进行配制，不得随意改动配方。 3．酸洗、钝化膏和酸洗、钝化液配方 酸洗、钝化膏配方 （1）酸洗膏配方（见表一）
附件20 卫生级管路酸洗钝化方案 Sanitary Pipe Chemical Pickled & Passivation Procedure
目录 TABLE OF CONTENTS 1编制方案的依据Basis of scheme compilation (3) 2工作范围Working scope (3) 3清洗工艺Cleaning process (3) 4清洗过程Cleaning process (5) 5废液处理Waste liquor treatment (9) 6甲方提供的条件Condition supplied by the owner (9) 7临时配管Temporary tubing (10) 8检验与验收Test and accept (10) 9安全 (11)
1编制方案的依据Basis of scheme compilation 1.1管道清洗的必要性Necessity of piping cleaning 纯化水不锈钢管道在使用前，要进行脱脂、酸洗、钝化和消毒处理，管道才能达到生产使用的技术要求。 Before used stainless steel piping for purified water should be degreased, pickled, passivity and disinfected. Only in this way can piping meet technical needs of production and usage. 1.2《脱脂工程施工及验收规范》HG20202-2000。 Construction and Acceptance Criteria of Industrial Piping 1.3《工业设备化学清洗质量标准》HG/T2387-2007 Quality Criteria of Chemical Cleaning for Industrial Equipment 1.4VWS提供的图纸 Drawings supplied by VWS 1.5管线的材质为全部为316L，如有其它材质，清洗前必须说明。 Material of pipeline is all 316L. Give a description of the material before cleaning if other materials are used. 2工作范围Working scope 主要为卫生级不锈钢SS316L管道 Mainly for sanitary SS316L pipe. 2.1从纯水制造机到纯水TANK接口前级的循环管道； Pipes from Orion to water tank and pipes of water tank returning to the front tank. 2.2纯水循环管道； PW loop distribution Pipes. 3清洗工艺Cleaning process
工程名称: 10m3/d酸洗及钝化废水处理方案 技 术 方 案 项目建设单位：长葛市宏锦成电动科技有限公司项目施工单位单位：河南科源环保技术有限公司
目录 一、水量与水质 (1) 二、设计依据及原则 (2) 三、处理工艺的选择 (5) 四、处理工艺构筑物和设备设计 (8) 五、机电设备一览表 (11) 六、人员配备 (11) 七、运行费用及效益分析 (12) 八、主要技术经济指标 (12) 九、项目实施 (13) 十、项目管理 (14) 十一、质量控制 (15) 十二、服务承诺 (16)
10m3/d废水处理方案 一、水量与水质 1.1废水性质： 1.1.1、工程现状： 该项目单位为金属冲压件厂。该项目在营运期间的废水主要来源于工件的酸洗钝化等表面处理工序，主要由酸洗清洗废水和钝化清洗废水组成，属于一种成分较单一的行业废水。 经生产单位提供的一些相关资料及相关行业废水项目的相关工程，结合我方经过多年的水处理经验及理论数据，对该处理工程采用预处理+一体化处理+深度处理工艺完成工程处理并达到排放标准。 1.1.2、由于所排废水中含有一定量的污染物，若不加以处理而直接排放，势必会对周围产生环境污染。为响应国家环保部门“三同时”的要求，企业决定建设配套的废水处理设施，使所排废水必须经处理后达到中华人民共和国《污水综合处理排放标准》（GB12348-1996）表4一级排放标准，以减少对环境的污染，废水处理后即可排出厂外或回用，作为绿化及灌溉用水。 本着为企业负责，为企业服务的宗旨，本厂先拟本项目废水处理方案，对废水处理工艺、设施进行方案设计和设备选型，以供环保主管部门、企业单位等各方专家领导审议。 1.2废水水量： 废水处理总量：Q d=12m3/d，即Q h=0.5m3/h，废水处理站24小时全自控运行。 1.3废水水质： 设计水质一览表： 序号项目设计进水水质浓度出水水质标准 1 COD 750-500 ≤50mg/L 2 BOD5 400-600 ≤20mg/L 3 SS 250 ≤70mg/L 4 NH3-N 2 5 ≤15mg/L 5 pH 6~9 6~9 注：出水水质满足《污水综合排放标准》（GB8978-1996）表4一级标准。 1
