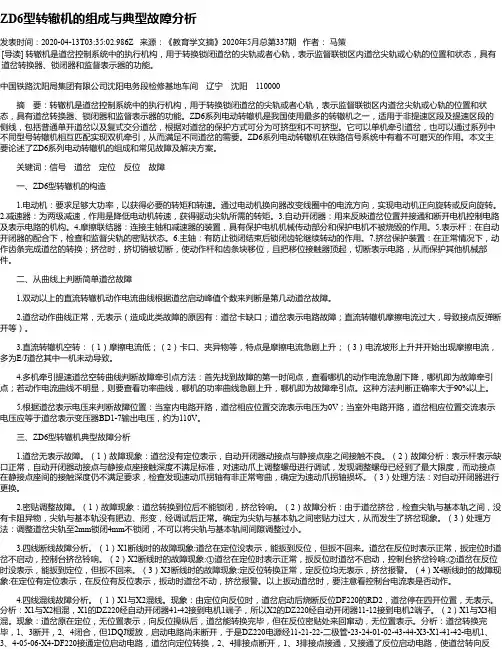

ZD6电动转辙机的维修和故障处理
转辙机是电气集中联锁的主要设备之一，其中ZD6较为普遍。原因就是结构简单，动作快捷。那么ZD6电动转辙机是怎么维护的呢？又是怎么提高使用寿命的呢？
它主要是通过我们信号工对它的结构和技术标准了解来维护使用寿命的。
下面我介绍一下ZD6的结构是由那些部分组成的及技术标准是什么。
ZD6电动转辙机主要由电动机，减速器，摩擦连接器，自动开闭器，主轴，动作杆，移位接触器，底壳及机盖组成。
电动机是在额定电压160V,额定电流2A.并通过接线端子从而产生转动。
减速器是把电动机的高转速降低以提高转矩，便于转换道岔。
摩擦连接器是依靠摩擦力使内齿轮给以外齿轮一个反作用力，使外齿轮在摆动式运动中旋转，带动输出轴，主轴，锁闭齿轮转动，从而带动道岔转换。摩擦连接器在道岔正常转动时摩擦连接器不空转，道岔转换终了时，电动机应稍有空转。道岔因故不能转换到位时，摩擦连接器应空转。摩擦连接器弹簧应调在规定电流条件下，相邻弹簧圈最小间隙不小于1.5mm,弹簧不得与夹板接触。平时应经常保持清洁，不得锈蚀或沾油。
自动开闭器在转辙机内随机件动作，能自动完成开关作用。随着道岔的转换正确地接通与断开电动机电路及表示电路。它本身绝缘座安装牢固，完整，无裂纹，动接点不松动。静接点须长短一致，相互对称，接点片不弯曲，不扭斜，辅助片作用良好。动接点在静接点片内的接触深度不小于4mm,用手扳动动接点，其摆动量不大于3.5mm,动接点与静接点座间隙不小于3mm;接点接触压力不小于4.0N;速动爪落下前，动接点在静接点内有窜动时，应保证接点接触深度不少于2mm.速动爪与速动片的间隙在解锁时不小于0.2mm,锁闭时为1-3mm.速动片的轴向窜动，应保证速动爪滚轮与滑面的接触不少于2mm,转辙机在转动中速动片不得提前转动。速动爪的滚轮在传动中应在速动片上滚动，落下后不得与起动片缺口底部相碰。在动作杆，表示杆正常伸出或拉入过程中，拉簧的弹力适当，作用良好，保证动接点迅速转接，并带动检查柱上升和下落。
动作杆与齿条块的轴向移位量和圆周方向的转动量均不大于0.5mm.齿条内各部件和联结部分须油润，各孔内不得有铁屑及杂物；挤切销固定在齿条块圆孔内的台上，不得顶住或压住动作杆。锁闭齿轮圆弧应吻合，无明显磨耗，接触面不小于50﹪，在动作齿条处于锁闭状态下，两圆弧面应保持同圆心。表示杆内检查块的上平面应底于表示杆的上平面0.2-0.8mm;检查柱落下检查块缺口内两侧间隙为1.5±0.5mm.
移位接触器应符合当主销折断时，接点应可靠断开，切断道岔表示。顶杆与触头间隙为1.5mm时，接点不应断开；用2.5mm垫片试验或用备用销带动道岔试验时，接点应断开，非经人工恢复不得接通电路。其所加外力不得引起接点簧片变形。
所以说ZD6电动转辙机各部件是相辅相呈的任何一个部件不工作都会导致道岔的不启动或不到位。这就要求我们严格按照ZD6道岔的技术标准来检修。只要转辙机出
现问题它必然与技术标准不吻合。我们通过故障的方法来更有利的说明ZD6电动机。故障的处理分为机械和电气。机械的前提主要是工，电联合整治道岔的结果。因为工务的设备病害影响着尖轨的密贴调整和4MM不锁闭，2mm锁闭，所以说只要工，电在道岔日常维护中互相配合。如果工务克服道岔的爬行，尖轨拱腰，尖轨反弹上抗，窜动肥边，滑床板吊，枕木捣固不实等。电务着重抓好摩擦电流不超限4mm不锁闭和2mm锁闭。我相信机械故障就会杜绝。另外也存在我们职工在工作中的不认真仔细.所带来的故障。所以说机械故障的处理方法主要有三种情况造成：1机械调整不当如；道岔的密贴，表示杆的缺口，摩擦电流，接点接触深度等。2机械卡阻；如尖轨卡阻，齿条块和主轴卡阻，减速器卡阻，自动开闭器卡阻接点打不过去。3机械脱节；那一级开始出现的不转动，那一级就有脱节。电气的故障分为断线，混线，接地三种情况。断线就是回路电阻无穷大，电源电压送不到设备，主要有四种方法：1逐段电压法就是利用电压是否能传递过来判断断点电压能传递过来，能量出正常电压就说明通。2断点端电压法：就是利用断点处压降值为电源的电压原理只适用于维修工作中一处断线故障处理。3测量电阻法：是断开电路的电源，用万用表逐点测试电路的电阻，通过电阻值的变化来判断故障点。4借用电源法：就是借用交流来查直流的方法。混线就是电路中的电流明显超过正常值，超过保险的容量后烧保险或者使电路中的接点条件短路造成继电器误动。主要采用断线查找，查找时先甩线使电路切断，借用电压来判断混线的位置。有则通，无则混。接地就是设备，配线或电缆等与大地间绝缘不良，查找方法和短路的方法一致。主要不同的是交流电源对地电压应接近。若有一级对地接近电源电压，而另一级对地电压为零时，则对地为零者有接地的可能。知识是在不断的学习和工作实践中积累的。
总结十三年来的工作既有成绩也有不足，我将淡化成绩不断争取新的进步和提高在本职岗位取得一流的业绩，为国家建设铁路交通大动脉的畅通保驾护航。
浅析ZD-6电动转辙机电路故障处理 由于ZD-6 电动转辙设备长期处于室外，受外界影响较大，故障率较高，本文就如何快速地对ZD-6 道岔电路故障快速处理和分析方法进行了探讨。 关键词：转辙机；故障；DBJ；FBJ 铁路信号设备是组织指挥列车运行，保证行车安全，传递信息，提高运输效率的重要组成部分[1]。在6502 电气集中设备中，室外三大件有轨道电路、道岔、信号机，而设备故障常发生在室外[2]。 而今，由于铁路的高速发展，为保证每列列车都能安全、稳定的运行，我们必须拥有较高的技术水平，才能在最短的时间内，迅速分析、判断、处理一些设备故障。 四线制道岔控制电路，从室内分线盘至道岔电缆盒用X1、X2、X3、X4 四根电缆芯线进行连接，分别接在电缆盒1、2、3、5 端子上，其中X1 作定位启动，定位表示共用线。X2 作反位启动，反位表示共用线，X3 作表示专用线，X4 作启动专用线。 处理道岔故障，最关键的一步，就是在分线盘测量或根据需要用电缆芯线测量有关端子的电压值，根据测量的数据，进行具体的分析判断，确切分清故障在室内，还是在室外，是什么性质的故障。 ZD6 电动转辙机主要分启动电路故障--指道岔不能扳
动，其二是表示电路故障--指道岔到位后无表示DBJ或FBJ 不能励磁吸起。启动电路故障有错线故障或断线故障[3]，错线故障的处理方法：所谓错线故障，就是因配线接错了地方，造成转极继电器错误吸起，错误落下，错误保留等故障现象，错线故障也可显示出断线故障现象，也可呈现出混线故障现象，要具体情况具体分析。 例如：某道岔选路，单操时，原表示灯灭灯电动转辙机不能转动。 （1）在分线盘测试有关端子电压，电压很低，而且表示的指针摆动100 伏左右就回零位。 （2）观察道岔组合的1DQJ 和2DQJ 动作状态，1DQJ↑→2DQJ 转极→1DQJ 立即↓。 （3）从测试和观察到的情况分析，作出如下判断，一是1DQJ 缓放时间小于0.24 秒较多，二是1DQJ-2 线圈虚混，虚断，更换一台使用正常的1DQJ，经单操试验，故障现象相同。（4）拔下1DQJ，借DF220 测量线圈1 端子，无电压，测量线圈2 端子，有220 伏直流电压，说明线圈1 和2 的配线错接，1DQJ3-4线圈残磁磁场与1-2 线圈通电产生的磁场方向相反，合成磁场立即为零，1DQJ立即落下，这组吸上接点刚断开时，切断了道岔启动电路。 （5）把1DQJ1-2 线圈错线焊正确，插上继电器，经试验故障消失。
ZD6型电动转辙机 ZD-6型电动转辙机在丹东车间管内分单机牵引道岔河双机牵引道岔两种方式，电路动作分为单动、双动、三动。 本次学习旨在让大家对电转辙机电路有比较简单的认识和初步分析能力，所以选择了单机、单动电路作为模版，希望能起到举一反三的作用。 我把ZD6型电动转辙机按其工作性质及故障判断方式分为三个部分，这和教科书里说得有些异样，但就我个人而言这样更有利于对这个电路进行分析和对故障的判断。 第一讲开关控制电路 开关控制电路既室内控制部分，如图所示； 该电路电源为KZ、KF和条件电源。选排进路进路时，由DCJ 或FCJ 经选路电路提供KF电源，这里就不一一赘述。 单操道岔时受控制台ZDA（J）、ZFA（J）控制，提供KF-ZDJ、KF-ZFJ 电源。 整个电路器材为两台继电器：1DQJ、2DQJ。 受控条件：1、该道岔区段SJ（强制条件）；道岔按钮在定位（未拔出）。 2、选路时：DCJ或FCJ ； 3、单操时：AJ、ZDJ/ZFJ 。 1、1 开关控制电路的器材运用 1DQJ：JWJXC-125/0.44 双线圈单独使用; 线圈：3--4 、125Ω，ф0.2mm； 电压控制24V。缓放时间0.35s—0.4s. 线圈：1---2、在该电路不起作用。 2DQJ：JYJXC-135/220 双线圈单独使用; 线圈：1.2 、135Ω，ф0.23mm； 线圈：3.4 、220Ω，ф0.21mm。 2、3为KZ电源、1、4为KF电源。极性保持型，即通电时动作后，停电时保持状态，另一线圈不通电将一直保持在该位置，不得同时供电。
当3、4线圈供电道岔在定位时，继电器在吸合状态（检修所称为反位）。 当1、2线圈供电道岔在反位时，继电器在落下状态（检修所称为定位）。1DQJ在整个电路中起开关作用； 1、为2DQJ提供动作电源KZ。 2、控制电机启动电源DZ/DF220V。记住，只管启动，不管断电。 2DQJ在电路中起控制方向的作用 1、控制电机转动方向，因为直流电机1或2受电会改变电机的转动方向，而控制谁受电则是2DQJ接通接点和转辙机所处位置的共同作用。 2、控制表示继电器的接通位置；当2DQJ构成的位置与表示继电器电源方向及整流管供电电流方向三者一至，才能构成相应的表示继电器的位置。 1、2电路分析 电路特点：1DQJ、2DQJ动作一致性 (1)、当道岔在定位时，2DQJ 吸起(在反位)，等待反位操作,若此时单操定位,KF—ZDJ与2DQJ构成方向不一致,1DQJ不能动作,2DQJ也不动作。 (2)、当道岔在定位，此时向反位操作，KF-2FJ与2DQJ构成方向一致，1DQJ 吸起，此时经KZ --1DQJ31.32--2DQJ2-1 --AJ吸起接点11.12--KF-ZFJ、2DQJ 转极，转极后切断1DQJ 的KF - ZFJ电源，1DQJ 缓放落下，反之同理。 由上述分析可知其动作一致性，即动则同时动，不动则一齐不动，以此观察该电路是否正常及故障部位。 (3)、当更换继电器或人工手摇道岔后，2DQJ所构成的位置与道岔实际位置不符时，道岔表示继电器受电方向不一致，即使有电道岔表示继电器也不会吸起，造成无表示，若此时道岔在定位，而2DQJ在落下位置，即处在等待定位操作位置。单操道岔向反位操作时，由于KF—ZFJ与2DQJ位置不一致，1DQJ不会动作，2DQJ也不会动作，电机不会启动。而向定位操作时，KZ-ZDJ与2DQJ落下位置一致，使1DQJ吸起、2DQJ 转极，由于1DQJ先于2DQJ动作接通DZ-220电流，而此时2DQJ尚在落下位置，等待定位操作，会出现操作瞬间电机先向反位转动，当2DQJ 转极完成后，由于此时2DQJ位置已与自动开闭器位置错开电机停转，时间的长短与1DQJ和2DQJ本身特性有关，在该操作完成后，2DQJ的位置与道岔位置一致，表示继电器励磁。
第一章电动转辙机 一、概述 1、基本情况 电动转辙机是以电机为动力，经减速器减速后转换道岔。在道岔变位并于基本轨密贴后，将其锁闭并构成相应表示。 另转辙机还可以根据所安装的牵引点不同分为：可挤型和不可挤型。即机场线使用不可挤型，其他线均使用的是可挤型。 对于ZD6型直流转辙机又可分为 D、E、F、G、J型。一般来讲普遍使用D 型、E型用在双机牵引的A动，J型用在双机牵引的B动、G型用于复式交分道岔、F型于可动芯轨上。 2、型号组成及表示意义 二、结构特征和工作原理 1、交流转辙机 1.1结构特征 交流转辙机主要由电动机、减速器、摩擦联结器、滚柱丝杠、推板套、动作杆、锁块、锁闭铁、接点座组、动作杆、锁闭杆（表示）杆等部件组成。 1.2工作原理 动作原理：1）、电动机接通电源后，电机上的小齿轮通过齿轮箱中的传动齿轮进行两级减速把动力传递到摩擦联结器的齿轮上； 2）通过摩擦联结器中的内外摩擦片的摩擦作用，齿轮的旋转运动传递到滚珠丝杠上，滚珠丝杠把传动齿轮的旋转运动转换成与丝杠联结的推板套的水平运动；
3）推板套水平直线运动，推动安装在动作杆上的锁块，在锁闭铁的辅助下使动作杆水平运动，完成转辙机的解锁、转换和锁闭功能。 交流转辙机（ZDJ-9型）有着安全可靠的内锁闭功能，它是通过在转换终点位置时锁闭块在推板套和锁闭铁的共同作用下实现的。 表示原理：转辙机表示功能的完成是由动作板、接点座组、表示杆共同完成的。 1）推动套动作的同时，安装在推动套上的动作板随着推动套一起运动； 2）动作板开始运动后，动作板滑动面一端的斜面推动与起动片联结的滚轮，切断表示。同时接通动作接点为下一转换做好准备；当道岔转换到位时，滚轮从动作板滑动面上落下，切断动作接点，接通表示接点，给出道岔表示。在这个过程中，滚轮通过左右支架的作用，使锁闭柱（检查柱）抬起或落下锁闭（表示杆）槽内，达到检测道岔状态的作用。 1.3挤岔原理、现象、恢复 1.3.1原理：挤岔时，当挤脱器中的锁闭铁在动作杆上的锁闭块作用下，脱开挤脱柱，在锁闭铁上的凹槽推动水平顶杆→立顶杆→动接点支架，从而切断表示。 1.3.2现象： 1）挤脱器水平面高出3MM左右；2）动接点被顶杆顶开，断表示；3）道岔无法密贴；4）拆下挤脱器看锁闭铁上的凹槽错位（即锁闭铁错位）。 注意：非人工恢复锁闭铁前，不可能再接通表示！ 1.3.3挤岔恢复：松开挤脱器的调整螺母，取出调整垫圈、挤脱柱（连带蝶簧），然后将道岔摇到解锁状态，轻敲锁闭铁一端，使其恢复到挤脱前的状态（即锁闭铁上的凹槽处于正中央）。装入挤脱柱、调整垫片并拧紧调整螺母，把转辙机左右分别摇到密贴状态，观察密贴情况。如轻敲锁闭铁不能使锁闭铁移动，则可能由于挤岔时，锁闭铁移动过大，造成锁闭铁一端移动超过水平顶铁，在此种情况下恢复，就必须将接点座卸下，将锁闭铁恢复到位。向下轻敲立顶杆使水平顶杆恢复原位，动接点打入静接点后，即可完成装入挤脱柱、调整垫片并拧紧调整螺母等工作。 注意：1、不要将挤脱柱上碟簧弄散，否则顺序颠倒将改变挤脱力的大小。
ZD6电动转辙机 学习目标 掌握电ZD6型电动转辙机的动作原理及控制电路。 学习内容 1、ZD6电动转辙机的结构与传动原理 （1）ZD6电动转辙机如图所示，主要由电动机、减速器、摩擦连接器，自动开闭器， ZD6型电动转辙机结构
主轴、动作杆、表示杆、移位接触器，底壳及机盖等组成。 （2）ZD6电动转辙机的传动原理如图所示，图中表示的各机伯所处的位置是动作杆由右向左移动后的停止状态，自动开闭器1.3排接点闭合，当电动机通入规定方向的道岔控制电流， 电动机轴按图中所示的反时针方向旋转，电动机通过齿轮1带动减速器，减速器中的输入轴按顺时针方向转动，输出轴按反时针方向旋转，输出轴通过一个正反十字形接头的起动片带动主轴，使主轴随输出轴按反时针方向旋转，锁闭齿轮在旋转的过程中完成了机械的解锁，转换时拔动齿条块（使动作杆向右移带动道岔），锁闭三个作用。同时带动自动开闭器的动接点1.3排接点断开，2.4排接点闭合。 2、ZD6电动转辙机各主要部件的作用 （1）电动机：在接线端子上加入额定电压后，电机线圈内有电流流过，从而产生转动。额定电压为160V，额定电流为2A。 （2）减速器：把电动机的高转速降低，以提高转矩，便于转换道岔。 （3）摩擦连接器：如图所示，减速器内齿轮的小外园上南装有摩擦制动板，摩擦制动板下端套于固定在减速壳上的夹板轴，上端用螺栓弹簧压紧时，内齿轮就靠摩擦作用被“固定”起来。因此在正常转换情况下，依靠摩擦力，内齿轮给予外齿轮一个反作用力，使外
齿轮在摆动式运动中旋转，带动输出轴、主轴、锁闭齿轮转动，从而带动道岔转换，当发生道岔尖轨遇有障碍物不能密贴，锁闭齿轮、主轴、输出轴等不能再转动，而电动机却还在转动时，由于输入轴还随电动机在转动，外齿轮仍继续沿内齿轮作逐齿咬合的摆动式运动。但输出轴不能转动，外齿轮受滚棒的阻止而不能自转。在这种情况下，摆动式运动使外齿轮对内齿轮有一个作用力，迫使内齿轮在摩擦制动板中旋转。 摩擦连接器的摩擦力要调整适当，过紧会导致电动机和有关机件损坏，过松不能正常带动道岔转换，通过调整弹簧压力在大小来调整摩擦力，一般用测量摩擦电流值来衡量摩擦力大小。 （4）转换锁闭装置：如图所示，主要由锁闭齿轮和齿条块等组成，其作用是将旋转运动改 变为直线运动，并构成内部锁闭。 当道岔转换时，首先是电动机开始转动，带动减速器输入，输出轴转动，并通过起动片带动主轴及锁闭齿轮转动，锁闭齿轮拨动齿条块带动动作杆动作，当转换完毕后，锁闭齿轮的园弧面正好与齿条块的削尖齿弧面重合，当齿条块受到水平移动的作用力时，这个力只能沿着锁闭园弧的半径方向传给锁闭齿轮。所以锁闭齿轮不可能转动，齿条块也不能移动，被固定在齿条块里的动作杆也不能移动，实现了道岔的内部锁闭。 （5）挤岔装置：挤岔贫装置包括 动作杆与齿条块之间的挤切装置，自动开闭器中的检查柱斜面和表示杆检查块缺口斜面，以及移位接触器。 挤切装置如图所示，平时齿条块与动作杆通过挤切销连接在一起。当挤岔时，挤切销折断，动作杆在齿条内移动，顶杆顶卢，将移位接触器接点切断，从而切断表示电路。 当发生挤岔表示杆被推或拉时，将检查柱顶起使自动开闭器其中一排动接点断开，从而切断表示电路。
ZD6 型电动转辙机 学习资料
八通线项目部技术组 ZD6 系列电动转辙机以直流电动机为动力，机械传动方式，利用圆弧锁闭结构，靠挤切销和移位接触器实现挤岔断表示功能。接点系统采用具有中间位置功能的自动开闭器，电机的过载保护采用带式摩擦联接器。在多机牵引道岔的第一牵引点使用时，应将挤切销改为连接销，取消移位接触器，并把表示杆改为锁闭表杆，实现双锁闭。锁闭表示杆的结构有2 种，一种主副表示杆上均有矩形缺口，另一种是呈方棒形，其插入机内部分设有可调的副表示杆。
1—减速器；2—移位接触器；3—挤切器；4—动作杆；5—自动开闭器；6—表示 杆；7—端子座；8—电动机
电路原理 四线制道岔控制电路分为启动电路和表示电路。 一、启动电路 启动电路分三级动作：1DQJ↑→ 2DQJ转极→接通电动机电路 （1）第一级：第一道岔启动继电器1DQJ电路 定位向反位单操时励磁电路： KZ → YC5J2-51 → DGJ B2_B1 → 1DQJ3-4 线圈→ 2DQJ141_142 → FCJ51-52 → KF 反位向定位单操时励磁电路： KZ → YC5J2-51 → DGJ B2-B1 → 1DQJ3-4 线圈→ 2DQJ141-143 → DCJ51-52 → KF （2）第二级：第二道岔启动继电器2DQJ电路 定位向反位单操时定位吸起电路： KZ → 1DQJ41-42 → 2DQJ2-1 线圈→ FCJ51-52 → KF 反位向定位单操时反位打落电路：KZ → 1DQJ31_32 → 2DQJ3-4 线圈→ DCJ51-52 → KF （3）第三级：电动机电路 定位向反位扳动时电路： DZ220 → RD3 → 1DQJ1-2 线圈→ YCJ1F1-12 → 1DQJ12-11 → 2DQJ111-113 → 分线柜F → X2 →自动开闭器11-12 →电动机 2 →电动机3-4 →安全接点05-06 → X4 →分线柜F → YCJF21-22 → 1DQJ21-22 → 2DQJ121-123 → RD2 → DF220 反位向定位扳动时电路： DZ220 → RD3 → 1DQJ1-2 线圈→ YCJ1F1-12 → 1DQJ12-11 → 2DQJ111-113 → 分线柜F → X1 →自动开闭器41-42 →电动机 2 →电动机3-4 →安全接点05-06 → X4 →分线柜F → YCJF21-22 → 1DQJ21-22 → 2DQJ121-122 → RD1 → DF220 二、表示电路 定位表示电路： DJZ220 → RD4 → BB1-2 → DJF220
ZD6电动转辙机 一、概述 ZD6系列电动转辙机是目前用量最大的转辙机之一，它的用途是改变道岔开通方向，锁闭道岔，反映道岔的位置状态。ZD6系列电动转辙机广泛应用于国家铁路、城市轨道交通、地方铁路，ZD6系列电动转辙机适用于时速120km/h以下的普通单开道岔和复式交分道岔，根据对道岔的保护方式分为可挤和不可挤型两种；根据对道岔的锁闭方式又可分为单锁闭和双锁闭。它可以单机牵引道岔，也可以通过系列中不同型号转辙机的相互匹配实现双机牵引道岔，从而满足不同道岔的需要。 二、型号 ZD6-A 165/250、ZD6-D 165/350、ZD6-E 190/600、ZD6-F 130/450、ZD6-G 165/600、 ZD6-H 165/350、ZD6-J 165/600、ZD6-K 190/350 三、主要结构 ZD6系列电动转辙机根据道岔使用状态的要求，各型号的配置略有不同，现以基本型ZD6-A为例说明。 1. 电动机 采用直流串励电动机 2. 减速器 用于降低转速以获得足够的转矩，并完成传动功能。 3. 摩擦联结器 由弹簧和摩擦制动板组成，构成输出轴与主轴之间的摩擦连接，当道岔转换过程中尖轨遇阻时，能够保护电机。 4. 转换锁闭装置 由锁闭齿轮和齿条块组成，将转动变为平动，通过动作杆带动尖轨运动，转换到位后进行锁闭。 5. 自动开闭器 通过表示杆与尖轨连接，表示杆随尖轨移动。只有当尖轨密贴并锁闭后，才能接通道岔表示电路，并断开道岔的转换电路。
6. 挤岔保护及报警装置 包括挤切销和移位接触器等。挤切销用于连接动作杆和齿条块，挤岔时挤切销被切断，使动作杆和齿条块分离，避免机件损坏。移位接触器用于监督挤切销受损状态，道岔被挤或挤切销折断时，断开道岔表示，并接通挤岔报警电路。 7. 遮断器（又称为安全触点） 位于电动机一侧，用于断开电动机的电路。只有打开遮断器，才能插入手摇把人工转换道岔，或者打开机盖进行维修。 四、基本参数 额定电压：DC 160V 工作电流：≤2.0 A 1.地脚安装孔：610mm×360mm 2.外形尺寸：1100mm×725mm×258mm ZD6电动转辙机
S700K型电动转辙机故障分析与处理 一、表示电路故障分析 由于每一台转辙机设一套表示电路，所以要先确定是总表示电路故障还是哪一台转辙机表示电路故障，然后再进行处理。 （一）表示电路正常时工作电压 （二）故障分析（假定某转辙机的表示电路故障） 正常情况下，在分线盘测X2与X1（反位为X3与X1）间交流电压为55～60V，直流电压为21～22V。如电压相差太多，说明某处有故障。 1. 测分线盘电压，X2与X1（反位为X3与X1）间无电压（为0V或非常小）。 此时可以测R1两端电压，若无电压，则说明是室内表示电源或断线故障，当测到较高的交流电压时（约为110V），则说明室外有混线故障（由于混线的位置和程度不同，X1与X2间可以测到大小不同的低电压。另此时，R1电阻较正常热）。 2.测分线盘电压，定位测（X2对 X1、X3、X4）反位测（X3对X1、X2、X5）有交流110v，则为室外断线故障。检查室外开闭器接点是否闭合、遮断开关接点接触是否良好，电机配线和整流匣有无断线。 3.测分线盘电压，定位X2对X1（反位X3对X1）测的交流电压为20～30V，没有直流电压，则为室外二极管混线。 4.测分线盘电压，定位X2对X1（反位X3对X1）测的交流电压为65V左右，直流电压为35V左右，则为X4（反位为X5）外线断线。 （三）处理方法 1.室内表示电源断线故障处理：首先测表示变压器有无交流电压（110V）。如无电压则为电源故障，可依次检查电源、断路器、变压器及连线。如有电压则为室内断线故障，可依次检查电阻R1、1DQJ23-21、2DQJ131-132、1DQJF13-11、2DQJ111-112、1DQJ11-12及连线。 2.室外混线故障处理：测分线盘电压，定位测量X1对X2、X3有5.8V电压，X1对X4有2.9V电压，反位测量X1对X2、X3有5.8V电压，X1对X5有2.9V电压，混线故障，去室外查找，（电缆、电机、接点、整流匣等） （1）室外X1、X2或X2、X4混线故障处理 首先在电动转辙机处断开X4，以区分是X1、X2还是X2、X4混线。若有电压则为X2、X4混线；若仍无电压，说明X1、X2混线。然后依次断开各电缆盒的X2端子，测X1、X2间
摘要 一、ZD6转辙机是用以转换道岔的设备，每一道岔设一台转辙机，安装在道岔尖轨处。它的基本功能是： 1.改变道岔的位置，即根据操纵人员意图转于定位或反位； 2.正确的反映道岔的位置，即道岔尖轨密贴于基本轨后，才能有相对应的表示； 3.道岔转到正确位置后，实行机械锁闭，防止外力转动道岔。 4.道岔被挤或因故在四开位置时，也应及时有报警表示。 5．ZD6型采用内锁闭方式。ZD6型的道岔附件主要有密贴调整杆、表示连接杆、连接尖轨的方钢和尖端杆以及放松卡、象鼻铁等。 二、主要组成是由： 电动机、减速器、摩擦联结器、自动开闭器、主轴、动作杆、表示杆、移位接触器(用于挤岔电路中)、底壳及机盖等部分组成。 关键词：ZD6、转撤机、相混 参考文献： 车站自动控制：王永信、喻喜平铁道论坛网 道岔控制电路故障分析及处理 ————ＺＤ６型转辙机故障分析及处理 ZD6型转辙机故障，从结构上可分为电路故障和机械故障；从电路动作程序上可分为启动电路故障和表示电路故障；从设备位置上可分为室内设备故障和室外设备故障；从故障现象上还可分为道岔不能启动、空转和无表示故障三种故障。 按照道岔电路的动作程序，结合控制台上电流指针摆动、挤岔电流鸣响及道岔位置表示灯的变化进行综合分析，逐步缩小故障范围，稳、准、快地处理好故障。 1. 区分室内外故障 道岔控制电路发生故障时，最关键的就是要区分故障点是在室内还是室外，避免来回跑动，耽误处理故障时间。（1）道岔启动电路的区分 道岔不能启动时，应首先看清控制台现象，必要时还应在分线盘处测回路电阻，以准确区分在室内还是在室外。 当道岔启动电路故障时，可单独操纵道岔，道岔原来位置表示灯不灭，说明1DQJ未励磁；道岔原来位置表示灯熄灭，但是松开单操纵按钮时，单操原来位置表示灯油点亮，说明2DQJ不转极。上述两种故障现象，可判断故障在室内。 当道岔定、反位表示灯均无表示，且发生挤岔报警时，不能单独操纵道岔，应在分线盘有关端子上册启动电路回路电阻，以区分室内、外故障。 对于四线制道岔来说，X1为定位的启动和表示公用线，X2为反位的启动和表示公用线，X3问哦定、反位表示公用线，X4为定、反位启动公用线。因此，道岔在定位，X2与X4之间应该是通的；道岔在反位，X1与X4之间应该是通的。以道岔在定位为例，X2与
ZD6系列电动转辙机使用说明及安装维护手册
目录 1. 引言 (3) 2. 概述 (3) 3. 转辙机结构及动作原理 (3) 4．转辙机的主要技术参数. (4) 5. 转辙机的主要功能介绍 (5) 6. 安装及外形尺寸 (7) 7. 转辙机调试 (8) 8. 维护、保养与储存 (10) 9. 常见故障分析与处理 (14) 10. 安全警示 (15) 11. 重要告知 (17) 12. 随机附件 (17) 1.引言 本说明书编写的目的在于详细说明在现场如何正确使用ZD6系列电动转辙机，以及有关该转辙机的相关文件。如：产品规格、使用、安装及产品维护保养、包装、运输、储存方法以及
安全提示、质量服务承诺等。现场工作人员在进行操作之前，必须认真阅读本说明书并接受适当的培训。 2.概 述 2.1 ZD6系列电动转辙机的用途 ZD6系列电动转辙机的用途是： ★ 适用于列车行车速度≤120km/h 线路； ★ 转换铁路道岔，改变道岔开通方向； ★ 锁闭道岔尖轨(心轨)； ★ 反映道岔尖轨(心轨)位置状态。 2.2 转辙机型号及含义 Z D 6 / 额定转换力 （KN ） 动作杆动程 （mm ） 派生类型 设计顺序号 电动 转辙机 2.3转辙机工作的环境条件 ZD6系列电动转辙机应在下列环境条件下正常工作： 大气压力 不低于70.1 kPa （相当于海拔高度3000m 以下） 周围空气温度 -40 ～ +70℃ 空气相对湿度 不大于90%（25℃） 周围无引起爆炸危险的有害气体及腐蚀性气体。 3. 转辙机结构及动作原理 3.1 转辙机的结构（见图1） 1 3.2 转辙机的动作原理 ① 转换及锁闭道岔原理 电机旋转 减速器减速 锁闭齿轮解锁带动齿条块动作 动作杆运动 转换道岔 锁闭齿轮锁闭 锁闭动作杆 电机 减速器 安全接点 接点座 移位接触器 主轴组 齿条块 表示杆 动作杆
S700K转辙机室外电路故障处理 以定位2、4接点闭合为例进行说明。 正常表示电压极性和数值应记住： 1、定位时，X1(或X4)+和X2-之间的交流电压55到65V，直流电 压19到22V。X1和X4直接的交流电压1V左右。 2、反位时，X1(或X5)-和X3+之间的交流电压55到65V，直流电 压19到22V。X1和X5直接的交流电压1V左右。 处理故障第一步，首先在电缆盒相应端子确认表示电压或启动电压从室内送出没有，若有稳定正常电压送出，则是室外电路开路。下面举例说明故障查找方法： 例1、道岔在定位，没有定位表示。 方法一、采用电阻法查找。 让室内把道岔扳至定位，不要再动。把电缆盒1号端子去室内的电缆芯线拆下，测量该芯线与电缆盒X2之间有110V电压、测量该芯线与电缆盒X4之间有110V电压，说明表示电压已经稳定送出，室外定位表示电路开路故障。 把电缆盒X1去室内的电缆芯线甩开，用电阻档分别测量定位表示电路：电缆盒1、A1、B1、A12、C12。电缆盒4、A5、B5、41、42、12、A11、B11、C12。电缆盒2、A3、B3、13、21、22、45、46、B8、A8、电缆盒8。电缆盒7、A6、B6、24、23、A10、B10、B12、C12。最后拆下二极管支路（8、Z、R、7）与电缆盒7或8连接的一个端子，测量二极管支路。
方法二、直接利用表示电压查找。 让室内把道岔扳至定位，不要再动，把万用表打到250档。（1）一表棒固定电缆盒X2端子不动，另一表棒沿电缆盒1、A1、B1、A12、C12、B11、A11、12、42、41、B5、A5、电缆盒4。有交流电压（约60V左右）正常，测到从有电压到无电压的两点之间，就是开路点。（2）一表棒固定电缆盒X2端子不动，另一表棒沿C12、B12、B10、A10、23、24、B6、A6、电缆盒7、R、Z、电缆盒8、A8、B8、46、45、22、21、13、B3、A3、电缆盒2，有电压正常，测到从有电压到无电压的两点之间，便是开路点。注意：从C12开始到电缆盒2端子为止，这条支路若有开路点，在C12至二极管Z这一段有电压应为110左右，从电缆盒7跨过二极管Z到电缆盒8，电压降一半，约为50V左右，从电缆盒8、A8、B8、46、45、22、21、13、B3、A3这一段若有电压就是50V左右。千万注意，一表棒固定电缆盒X2端子不动，另一表棒沿C12、B12、B10、A10、23、24、B6、A6、电缆盒7、R、Z、电缆盒8、A8、B8、46、45、22、21、13、B3、A3测量都有电压，说明A3和电缆盒2端子之间断路（开路）。 例2、道岔在定位，向反位扳不动。 方法一、电阻法测量 让室内来回扳动道岔，首先确认X1、X3、X4之间380V电压是否送到电缆盒，若送出则是室外反位启动电路开路故障。把电缆盒1号端子去室内的电缆芯线拆下，把电缆盒X1去室内的电缆芯线甩开，用电阻档分别测量反位启动电路：电缆盒1、A1、B1、A12、C12。
一ZD6转辙机原理及故障处理 ZD—6道岔故障 一、基本概念 1、什么叫道岔、什么是单动道岔、双动道岔、复示交分？ 由一条线路分岐为两条线路，在分岐点上铺设的转辙线路叫道岔。 作用：供机车辆从一股道岔转入另一股道。 单动道岔：一组电动机操动一组道岔。 比动道岔：二组电动机操纵二组道岔。 复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成。 2、道岔定位位置是如何规定的？ （1）双线车站各道岔均以开通直线为定位； （2）单线车站进路道岔由车站两端向不同线路开通的位置为定位； （3）区间道岔以开通正线为定位； （4）引向安全线、避难线的道岔以开通安全线避难线为定位； （5）其它由车站负责管理的道岔由车站自已规定。 3、道岔的编号： 从列车到达方向起顺序编号，上行列车进站端为双号，下行端为单号。从两端进站处顺序向站内编号，尽头线向线路终端编号。多个场的用百位数字表示在场号码。 4、什么叫电动转辙机及分类？ 电动转辙机：用电力带动转换道岔的一种设备。 分类：四线、三线、五线、六线。
5、电动转辙机组成： 电动转辙机组成：电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。 （1）怎样进行道岔的密贴调整？ 调整道岔密贴，主要是调整密贴调整杆袖套两边的轴套螺母，（左边不密贴调整袖套、右边螺母，右边不密贴调整袖套，左边的螺母。压力大时螺母往后松，压力小、不密贴时往前紧）用手摇皀摇动转辙机，当尖轨完全靠拢基本轨后，继续摇动轨辙机2.5—3转，道岔完全密贴并已有一定压力，动接点打入静接点内，定、反位密贴，达到一压力，并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。 （2）表示杆及其缺口的调整 先调主杆（即：电动转辙机在伸出位置），后调副杆（即：电动转辙机在拉入位置） 表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。（面对尖轨，转辙机在左边，缺口大时，紧舌铁右边螺母。缺口小时紧舌铁左边螺母）。 表示杆副调整，即电动机在完全位置拉入位置（道岔密贴），先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓，
ZD6 型电动转辙机学习资料 八通线项目部技术组
ZD6系列电动转辙机以直流电动机为动力，机械传动方式，利用圆弧锁闭结构，靠挤切销和移位接触器实现挤岔断表示功能。接点系统采用具有中间位臵功能的自动开闭器，电机的过载保护采用带式摩擦联接器。在多机牵引道岔的第一牵引点使用时，应将挤切销改为连接销，取消移位接触器，并把表示杆改为锁闭表杆，实现双锁闭。锁闭表示杆的结构有2 种，一种主副表示杆上均有矩形缺口，另一种是呈方棒形，其插入机内部分设有可调的副表示杆。 1—减速器；2—移位接触器；3—挤切器；4—动作杆；5—自动开闭器；6—表示杆；7—端子座；8—电动机
电路原理 四线制道岔控制电路分为启动电路和表示电路。 一、启动电路 启动电路分三级动作：1DQJ↑→2DQJ转极→接通电动机电路 （1）第一级：第一道岔启动继电器1DQJ电路 定位向反位单操时励磁电路： KZ → YCJ52-51 → DGJ B2_B1 → 1DQJ3-4线圈→ 2DQJ141_142 → FCJ51-52 → KF 反位向定位单操时励磁电路： KZ → YCJ52-51 → DGJ B2-B1 → 1DQJ3-4线圈→ 2DQJ141-143 → DCJ51-52 → KF （2）第二级：第二道岔启动继电器2DQJ电路 定位向反位单操时定位吸起电路： KZ → 1DQJ41-42 → 2DQJ2-1线圈→ FCJ51-52 → KF 反位向定位单操时反位打落电路： KZ → 1DQJ31_32 → 2DQJ3-4线圈→ DCJ51-52 → KF （3）第三级：电动机电路 定位向反位扳动时电路： DZ220→ RD3→ 1DQJ1-2线圈→ YCJF11-12→ 1DQJ12-11→ 2DQJ111-113→分线柜 F →X2 →自动开闭器11-12→电动机2→电动机3-4→安全接点05-06→ X4→分线柜F →YCJF21-22→1DQJ21-22→ 2DQJ121-123→RD2→ DF220 反位向定位扳动时电路： DZ220→ RD3→ 1DQJ1-2线圈→ YCJF11-12→ 1DQJ12-11→ 2DQJ111-113→分线柜 F →X1 →自动开闭器41-42→电动机2→电动机3-4→安全接点05-06→ X4→分线柜F →YCJF21-22→1DQJ21-22→ 2DQJ121-122→RD1→ DF220
ZD6四线制道岔故障应急处理流程图 （1）启动电路故障处理流程图 Z D6四四四四四四四四四四四四四四 10
（2）表示电路故障处理流程图 Z D6四四四四四四四四四四四四四四 交流164V 直流153V 10
ZD6四线制路道岔故障应急处理关键项： （1）道岔启动电路 道岔不能启动，应先看清控制台现象，操动道岔时，原位表示灯不灭，室内1DQJ不励磁；原位表示灯灭但随松开按钮而点亮，室内2DQJ不转极；只有定反位均无表示且发生挤岔报警的情况下，方有区分室内外故障的必要。 （2）道岔表示电路 四线制道岔，定位无表示，在分线盘上测X1与X3的交流电压；反位无表示，测X2与X3的交流电压。有110V左右，室外开路。电压为0V，应拆开分线盘端子厕室内部分电压，有110V左右，室外短路；仍为0V，室内开路。交直流电压明显大于正常值，室内继电器开路。交直流电压明显低于正常值，假设交流约为8V，直流约为6V，可判断电容开路。交、直流均小于正常值且不接近上述数值，一般只有两种原因，其一是室外半混线或二极管半击穿；其二是室内电容半击穿。 （3）四线制电路控制道岔故障分析判断 四线制道岔共有4根线，编号为X1、X2、X3、X4。其中X1为定位的启动线和表示线；X2为反位的启动线与表示线；X3为定、反位公用的表示线；X4为定、反位公用的启动线。 ①1DQJ不励磁的故障现象：操纵道岔时该道岔的表示灯不灭灯。从故障位置和处理方法上分，
可分为三种状态。 （ⅰ）无论是选路操纵道岔，还是单独操纵道岔该道岔的表示灯不灭。这时故障范围在道岔操纵按钮继电器AJ的11和正电源KZ之间。这一故障的处理只需用万用表（直流25V挡）的负表笔从组合侧面的06-3或06-4借用负电源，用其正表笔在这一范围内检测有没有24V正电压的分界点，便是故障点。 （ⅱ）当选路操纵道岔时该道岔表示灯不灭灯，单独操纵时该道岔表示灯灭灯，这时故障点在按钮继电器AJ的13与负电源KF之间。 （ⅲ）单独操纵该道岔表示灯不灭，选路操纵该道岔表示灯熄灭。其故障范围在按钮继电器AJ 的11-12与条件电源KF-ZFJ之间。 ②2DQJ不转极的故障现象：2DQJ的转极是道岔动作电路第二级控制电路，在1DQJ励磁吸起，它才转极。故障现象是当人工操纵道岔时，控制台的道岔表示灯灭灯，待停止操纵，1DQJ失磁落下后表示灯又点亮。2DQJ的转极决定道岔的转换方向，是纯室内电路故障。2DQJ不转极的故障原因主要是： （ⅰ）该道岔的第二启动继电器2DQJ线圈断线和插接不良。 （ⅱ）该道岔的第一启动复示继电器1DQJF的31-32或41-42接点接触不良，或继电器插接不
目录 引言 (2) 道岔控制电路故障分析及处理 (3) 1 区分室内外故障 (3) （1）道岔启动电路的区分 (3) （2）道岔表示电路的区分 (4) 2 混线故障分析 (4) （1）X1与X2相混 (4) （2）x1与x2相混 (4) （3）X2与X3相混 (5) （4）X1与X4相混 (5) （5）X2与X4相混 (6) （6）X3与X4相混 (6) 结论 (7) 参考文献 (7)
引言 电动转辙机是信号的主要基础设备之一。由于安装使用条件的原因容易受各种因素的影响，所以发生故障的机会也就相应增多，如何运用科学的维修方法减少使用电动道岔故障成了电务部门压缩设备、缩短故障延时的关键。 此材料包括故障的分析及处理方法和故障分析。
道岔控制电路故障分析及处理 ————ＺＤ６型转辙机故障分析及处理 ZD6型转辙机故障，从结构上可分为电路故障和机械故障；从电路动作程序上可分为启动电路故障和表示电路故障；从设备位置上可分为室内设备故障和室外设备故障；从故障现象上还可分为道岔不能启动、空转和无表示故障三种故障。 按照道岔电路的动作程序，结合控制台上电流指针摆动、挤岔电流鸣响及道岔位置表示灯的变化进行综合分析，逐步缩小故障范围，稳、准、快地处理好故障。 1 区分室内外故障 道岔控制电路发生故障时，最关键的就是要区分故障点是在室内还是室外，避免来回跑动，耽误处理故障时间。 （1）道岔启动电路的区分 道岔不能启动时，应首先看清控制台现象，必要时还应在分线盘处测回路电阻，以准确区分在室内还是在室外。 当道岔启动电路故障时，可单独操纵道岔，道岔原来位置表示灯不灭，说明1DQJ未励磁；道岔原来位置表示灯熄灭，但是松开单操纵按钮时，单操原来位置表示灯油点亮，说明2DQJ不转极。上述两种故障现象，可判断故障在室内。 当道岔定、反位表示灯均无表示，且发生挤岔报警时，不能单独操纵道岔，应在分线盘有关端子上册启动电路回路电阻，以区分室内、外故障。 对于四线制道岔来说，X1为定位的启动和表示公用线，X2为反位的启动和表示公用线，X3问哦定、反位表示公用线，X4为定、反位启动公用线。因此，道岔在定位，X2与X4之间应该是通的；道岔在反位，X1与X4之间应该是通的。以道岔在定位为例，X2与X4之间不通，说明故障在室外，如果X2与X4之间有电阻，一般可确定为室内电路开路。为可靠起见，可单独操纵道岔，用万用表直流250V 电压挡在分线盘处测X2和X4有无直流电压，如果无电压，肯定故障在室内，如
ZD6型直流电动转辙机 一、ZD6-D型转辙机 1、结构 电动机：为转辙机提供动力，采用直流串激电动机 减速器：降低转速以换取足够的转矩，并完成传动。由第一级齿轮、第二级行星传动式减速器组成。 摩擦联结器： 用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。 主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。 动作杆：与齿条块之间用挤切销相连，正常动作时，齿条块带动动作杆，挤岔时，挤切销折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。 移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。 自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。 安全接点:（遮断开关）用来保证维修安全。 外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。 2、ZD6---D型转辙机各主要部件及作用 （1）电动机 要求具有足够的功率，以获得必要的转矩和转速。电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。同时，道岔需要定反位转换，要求电动机能够逆转。通过改变定子绕组中或电枢（转子）中的电流的方向来实现。两个定子绕组通过公共端子分别与转子的绕组串联。额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。 电机接线图 （2）、减速器 为了得到足够的转矩要求将电机的高速旋转降下来。其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4 行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。外齿轮通过滚动的轴承装载偏心的轴套上。偏心轴套用键又固定在输入轴上。外齿轮上有八个圆孔，每孔插入一跟套有滚套的滚棒。八根滚棒固定在输出轴的输出圆盘上。当外齿轮作摆式旋转时，输出轴就随着旋转。 当输入轴随第一级减速齿轮顺时针旋转时，偏心轴套也顺时针旋转，使外齿轮在内齿轮里沿内齿圈作逐齿咬合的偏心运动。外齿轮41齿，内齿轮42齿，两者相差1齿。因此，外齿轮作一周偏心运动时，外齿轮的齿在内齿轮里错位一齿。正常情况下，内齿轮静止不动，迫使外齿轮在一周的偏心运动中反方向旋转一齿的角度。（即输入轴顺时针方向旋转41周，外齿轮逆时针方向旋转一周）带动输出轴逆时针方向旋转一周，这样达到减速目的。
ZD6转辙机原理及故障处理 ZD—6道岔故障 一、基本概念 1、什么叫道岔、什么是单动道岔、双动道岔、复示交分？ 由一条线路分岐为两条线路.在分岐点上铺设的转辙线路叫道岔。 作用：供机车辆从一股道岔转入另一股道。 单动道岔：一组电动机操动一组道岔。 比动道岔：二组电动机操纵二组道岔。 复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成。 2、道岔定位位置是如何规定的？ （1）双线车站各道岔均以开通直线为定位； （2）单线车站进路道岔由车站两端向不同线路开通的位置为定位； （3）区间道岔以开通正线为定位； （4）引向安全线、避难线的道岔以开通安全线避难线为定位； （5）其它由车站负责管理的道岔由车站自已规定。 3、道岔的编号： 从列车到达方向起顺序编号.上行列车进站端为双号.下行端为单号。从两端进站处顺序向站内编号.尽头线向线路终端编号。多个场的用百位数字表示在场号码。 4、什么叫电动转辙机及分类？ 电动转辙机：用电力带动转换道岔的一种设备。 分类：四线、三线、五线、六线。 5、电动转辙机组成： 电动转辙机组成：电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。 （1）怎样进行道岔的密贴调整？ 调整道岔密贴.主要是调整密贴调整杆袖套两边的轴套螺母.（左边不密贴调整袖套、右边螺母.右边不密贴调整袖套.左边的螺母。压力大时螺母往后松.压力小、不密贴时往前紧）用手摇皀摇动转辙机.当尖轨完全靠拢基本轨后.继续摇动轨辙机2.5—3转.道岔完全密贴并已有一定压力.动接点打入静接点内.定、反位密贴.达到一压力.并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。 （2）表示杆及其缺口的调整 先调主杆（即：电动转辙机在伸出位置）.后调副杆（即：电动转辙机在拉入位置）表示杆主杆调整.调整尖端杆舌铁两侧大螺母.调整活节螺栓两侧螺母即可。（面对尖轨.转辙机在左边.缺口大时.紧舌铁右边螺母。缺口小时紧舌铁左边螺母）。 表示杆副调整.即电动机在完全位置拉入位置（道岔密贴）.先拧松.前后表示杆的横穿螺栓.再拧动表示杆后端调整螺栓. 调整两检查块间的缺口距离。 试验时.后尖轨第一连接杆处.兴轨与其本轨间插入4X20mm铁板.此时与动接点弧动的两检查柱不应落下缺口.自动开闭器处于四开位置.道岔不能锁闭。 自动开闭器组成：四排静接点、两排动接点、两个速动爪、两个检查柱、起动片、及速动片。 6、道岔测试、压力、缺口调整程序 先调压力、.后调表示缺口.先调伸出.后调拉入。
电动转辙机及安装装置技术规格书 1．概述 1．1 适用范围 本技术规格书是铁路专用线直流电动转辙机及安装装置的制造、试验、开通、验收的有关规定，并为投标人制定技术建议书的依据。 1．2 招标范围 2．总则 2．1道岔转辙设备是道岔控制的重要设备，它必须具有长寿命、高安全性、高可靠性。 ★2．2道岔转辙设备原则上应满足国家标准和铁道部有关的行业标准及技术条件。 TB /T1477-1998 ZD-6系列电动转辙机 TB /T 2614-1994《转辙机通用技术条件》 TB /T 2613-1994《转辙机试验方法》 TB /T1433 《铁路信号产品正常环境工作条件》 TB /T2846-1997《铁路地面信号产品振动试验方法》 GB 5171-1991 《小功率电动机通用技术条件》 ★2．3 道岔转辙设备必须通过所在国有关权威机构的认证和质量检测。 ★2．4 道岔转辙设备应采用先进技术和成熟经验，并在一定时期内保持技术的先进性。 2．5本技术规格书为洛张电化武汉铁路局管内道岔转辙设备的基本要求，卖方可以对此提出更为优化、先进的技术方案，且详细阐述其建议能够满足安全、可靠等要求的具体实现措施。 3．技术规格 3．1 转辙设备通用技术条件
★3.1.1 转辙机应在下列环境条件下可靠的工作： —大气压力：不低于74.8kPa（海拔高度不超过2500m）； —周围空气温度：-40－+60℃； —空气相对湿度：不大于90%（25℃）； —周围无引起爆炸危险的有害气体。 ★3.1.2 转辙机在接通电源后应准确动作并符合下列程序： ａ切断原表示接点； ｂ转辙机解锁； ｃ转辙机转换； ｄ转辙机锁闭； ｅ接通表示接点。 快速转辙机和有外锁闭的转辙机ｄ和ｅ条允许同步实现。 ★3.1.3 转辙设备的所有零部件须经检查合格，标准件及外购件必须符合各自的技术条件，方可进行装配。 ★3.1.4 转辙机安装装置应满足如下要求 ●必须保证机车、车辆的安全通过，道岔锁闭后不得因外力影响而改变道 岔位置。 ●转辙机安装装置必须确保道岔的正常转换，并与站场道岔型号相配套。 ●转辙机安装装置的各种动作拉杆及表示连接杆的螺纹牙形均应符合标 准，且具有足够的强度。密贴调整杆的螺母应有防松措施。 ●严禁采用锻接和焊接工艺接长各种道岔杆件和安装角钢。 ●转换设备中的各种传动拉杆、表示连接杆及导管等的螺纹部分的内、外 调整余量应不少于10mm。表示杆的销孔旷量应不大于0.5mm；其余部分的销孔旷量不1m。 ●密贴调整杆动作时，其空动距离应在5mm以上。 ★3.1.5 总体结构： ａ结构上应设有吸收转动惯量和保护电机的装置，该装置应具有大于额
