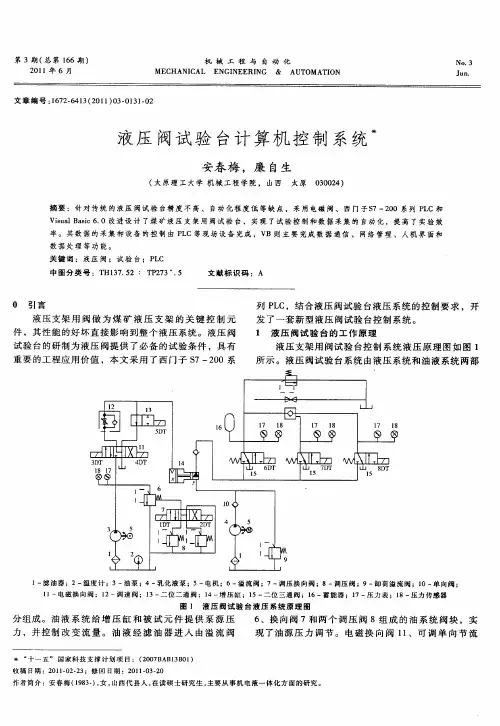

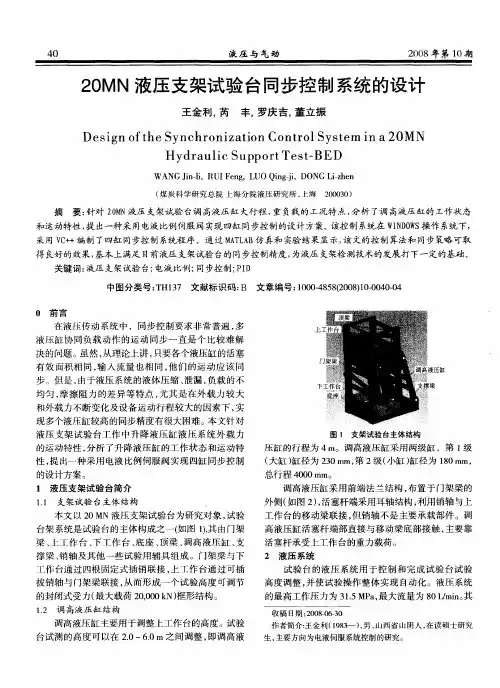

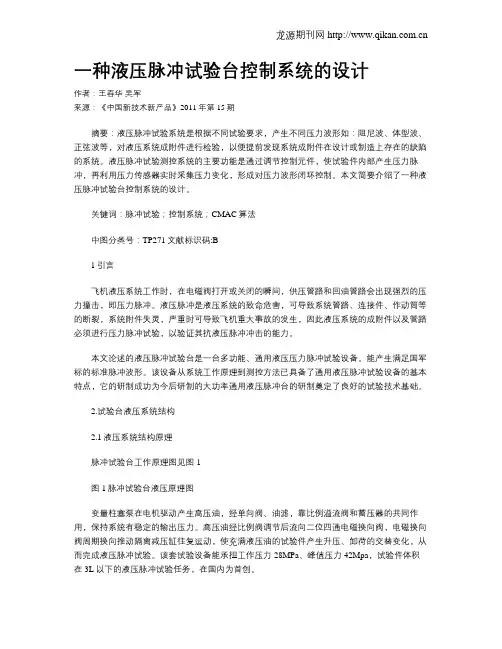

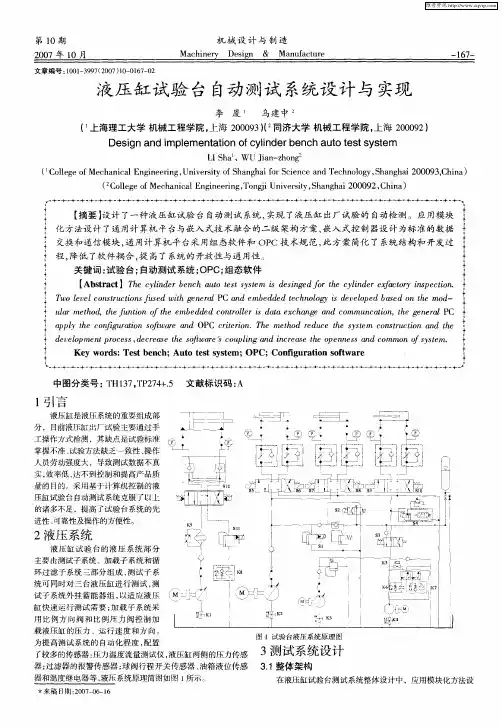

液压缸试验台电控系统设计 针对传统的液压缸测试效率低、精度差等缺点，设计了一种计算机控制的液压缸试验台，不仅精度高，而且操作方便，性能可靠，通过实际的应用，体现了它的优越性。 标签：液压缸；PLC；自动控制 1 前言 液压油缸是液压传动系统的一个重要执行元件，它可以将液压能转变为直线往复运动的机械能，它结构简单，工作可靠，在机械系统中得到了广泛应用。液压缸性能的好坏决定了整个液压系统的性能，因此对液压油缸的各项性能检测就显得尤为重要。传统的液压缸测试主要采用手工操作的方式，不仅劳动强度大，而且工作效率低，测试数据精度也不高。针对这些问题，本文设计了一种计算机控制的液压缸试验台，保留了手动控制的同时增加了计算机自动控制方式，便于从传统控制方式到自动控制方式的过度。 2 试验台的结构和功能 本液压试验台主要由三大部分组成：液压系统，电气控制系统，数据的采集与显示系统，通过本试验台可以完成液压油缸的出厂检验，包括对油缸的启动压力测试、往复性能测试、耐压测试、泄露量测试和报表打印等。 2.1 液压系统 液压系统主要包括液压油箱总成1套、液压油泵及电动机组3台套、压力调节和压力输出及回油总管系统、测试接口管路及液压阀。通过高压软管，将被测油缸接入液压管路，系统中每台油泵的出口压力可以通过接入的溢流阀进行手动调节，压力大小主要采用机械式压力表进行测量和显示。 2.2 电气控制系统 电气控制系统的核心为计算机和PLC，可以分别通过试验台面板和人机界面对每台液压泵的起、停控制，过载保护，液压缸的加载控制，故障报警等功能。由于电机的容量比较大，控制中采用Y-△启动方式。另外，通过对相关电磁阀的控制可以实现对液压总管压力的加载或卸载，控制油缸连杆的伸出或缩回等功能。控制方式有手动操作和计算机控制操作两种。 2.3 数据采集与显示系统 显示系统由试验台操作面板显示和计算机人机界面显示组成。系统中数据的采集主要是通过各个传感器来完成的，传感器获取的数据分别传送至数字显示单
计算机控制系统设计性实验报告 学生姓名:学号： 学院:自动化工程学院 班级: 题目:
设计性实验撰写说明 正文：正文内容层次序号为： 1、1.1、1.1.1 2、2.1、2.1.1……。 1、选题背景：说明本课题应解决的主要问题及应达到的技术要求；简述本设计的指导思想。 2、方案论证(设计理念)：说明设计原理（理念）并进行方案选择，阐明为什么要选择这个设计方案以及所采用方案的特点。 3、过程论述：对设计工作的详细表述。要求层次分明、表达确切。 4、结果分析：对研究过程中所获得的主要的数据、现象进行定性或定量分析，得出结论和推论。 5、结论或总结：对整个研究工作进行归纳和综合。 6、设计心得体会。 课程设计说明书（报告）要求文字通顺，语言流畅，无错别字，用A4纸打印并右侧装订。
《计算机控制系统》设计性实验 一、通过设计性实验达到培养学生实际动手能力方法及步骤： 对系统设计方法可以从“拿到题目”到“进行分析”再到“确定解决方案”最后到“具体系统的设计的实现”的整个过程进行全方位的启发。让学生掌握对不同的控制系统设计方法和基本思想，从工程角度对待设计题目，尽量做到全面认识理解工程实际与实验室环境的区别，逐步引入工程思想，提高学生设计技巧和解决实际问题的能力。 1、了解和掌握被控制对象的特性； 2、选择合理的传感器（量程、精度等）； 3、计算机控制系统及接口的设计（存储器、键盘、显示）； 4、制定先进的、合理的控制算法； 5、结合控制系统的硬件系统对软件进行设计； 6、画出系统硬件、软件框图； 7、系统调试。 二、具体完成成品要求： 1、对传感器、A/D、D/A、中央处理器、显示、键盘、存储器的选型大小等； 2、实现系统硬件原理图用Protel或Proteus、MATLAB软件（框图）仿真设计； 3、达到课题要求的各项功能指标； 4、系统设计文字说明书； 5、按照学号循环向下作以下7个题目。 三、系统控制框图： 控制系统硬件框图
液压缸是液压传动的执行元件，它和主机工作机构有直接的联系，对于不同的机种和机构，液压缸具有不同的用途和工作要求。因此，在设计液压缸之前，必须对整个液压系统进行工况分析，编制负载图，选定系统的工作压力(详见第九章)，然后根据使用要求选择结构类型，按负载情况、运动要求、最大行程等确定其主要工作尺寸，进行强度、稳定性和缓冲验算，最后再进行结构设计。 1.液压缸的设计内容和步骤 (1)选择液压缸的类型和各部分结构形式。 (2)确定液压缸的工作参数和结构尺寸。 (3)结构强度、刚度的计算和校核。 (4)导向、密封、防尘、排气和缓冲等装置的设计。 (5)绘制装配图、零件图、编写设计说明书。 下面只着重介绍几项设计工作。 2.计算液压缸的结构尺寸液压缸的结构尺寸主要有三个：缸筒内径D、活塞杆外径d和缸筒长度L。 (1)缸筒内径D。液压缸的缸筒内径D是根据负载的大小来选定工作压力或往返运动速度比，求得液压缸的有效工作面积，从而得到缸筒内径D，再从GB2348—80标准中选取最近的标准值作为所设计的缸筒内径。 根据负载和工作压力的大小确定D： ①以无杆腔作工作腔时 (4-32) ②以有杆腔作工作腔时 (4-33) 式中：pI为缸工作腔的工作压力，可根据机床类型或负载的大小来确定；Fmax 为最大作用负载。 (2)活塞杆外径d。活塞杆外径d通常先从满足速度或速度比的要求来选择，然后再校核其结构强度和稳定性。若速度比为λv，则该处应有一个带根号的式子： (4-34) 也可根据活塞杆受力状况来确定，一般为受拉力作用时，d=0.3～0.5D。 受压力作用时： pI＜5MPa时，d=0.5～0.55D 5MPa＜pI＜7MPa时，d=0.6～0.7D pI＞7MPa时,d=0.7D (3)缸筒长度L。缸筒长度L由最大工作行程长度加上各种结构需要来确定，即：L=l+B+A+M+C 式中：l为活塞的最大工作行程；B为活塞宽度，一般为(0.6-1)D;A为活塞杆导
目录 摘要 (2) Abstract (3) 第一章绪论 (4) 1.1概述 (4) 1.2课题背景 (4) 1.3国内研究现状 (4) 1.4研究目的与意义 (4) 1.5课题研究的内容 (5) 第二章实验台的设计思路与方案的选择 (6) 2.1概述 (6) 2.2试验台的设计思想 (6) 2.3试验台的最终方案确定 (7) 第三章加载缸各零部件的设计及验算 (8) 3.1缸体组件 (8) 3.2法兰设计 (11) 3.3活塞设计 (14) 3.4活塞杆的设计 (15) 3.5活塞杆的导向、密封 (19) 第四章加载缸支承座的设计 (20) 4.1方案连接部分的设计与选取 (20) 4.2结构部分尺寸计算 (20) 第五章液压系统的设计 (23) 5.1液压系统图的拟定 (23) 5.2液压元件的选择 (25) 结论 (27) 参考文献 (28) 致谢 (29)
摘要 多级举升油缸体是专用汽车结构中的一个主要部件，其性能好坏直接影响汽车整车的工作性能。多级举升油缸克服了现有技术中举升机利用单级油缸作为驱动系统，提升车辆至一定高度时，油缸本身及滑台的高度较高，导致整个装置稳定性较差，造成高成本的缺陷，采用多级举升油缸，结构简单稳定性能好，降低了制造成本。随着工业生产的发展，工业上大型机械越来越多，其质量也越来越大，对起重设备的要求也越来越高，统机械起重已不能满足工业的需要。工业上现在越来越多地使用液压起重设备，靠液压传动来满足大型机械的起重与安装本设计主要针对四级伸缩缸进行采举升油缸的性能试验。 关键词：举升油缸；液压传动；性能试验
Abstract Multi-stage lift cylinder is a special purpose vehicle body structure of one of the main components, its performance directly affects the work of automobile performance.Multi-stage lift cylinders lift to overcome the existing technology as the use of single-stage cylinder drive system, upgrading the vehicle to a certain height, the tank itself and the height of a high slider, leading to poor stability of the entire device,defects caused by high-cost, multi-stage lift cylinders, simple structure and stable performance, lower manufacturing costs.With the development of industrial production, more and more large-scale machinery industry, its quality is also growing, the requirements for lifting equipment have become more sophisticated, mechanical lifting system can not meet the needs of industry.Industry are increasingly using hydraulic lifting equipment, hydraulic transmission to meet by the lifting and installation of large machinery.The design of the main telescopic cylinders for the four cylinder performance test mining lift. Key Words：Lift cylinder；hydraulic drive；performance test 第一章绪论
A、大腿液压缸结构尺寸设计计算 ①、大腿缸的负载组成 1、工作载荷（活塞杆在抬腿过程中始终受压） 2、惯性载荷（由于所选用液压缸尺寸较小，即不计 重量，且执行元件运动速度变化较小，故不考虑惯性载 荷） 3、密封阻力，其中是作用于活塞上的载 荷，且，是外载荷，，其中是 液压缸的机械效率，取 综上可得：外载荷，密封阻力， 总载荷。 ②、初选系统工作压力 1、按载荷选定工作压力，取工作腔压力为 （由于总载荷为61988N大于50000N，故根据手册 选取工作压力为12MPa） 2、选择执行元件液压缸的背压力为（由于回 油路带有调速阀，且回油路的不太复杂，故根据手册 选取被压压力为1MPa） ③、液压缸主要结构尺寸的计算 1、在整个抬腿过程中活塞杆始终受压，故可得下式： 活塞杆受压时：
----------液压缸工作腔压力（Pa） ----------液压缸回油腔压力（Pa） ----------无杆腔活塞有效作用面积，，D为活塞直径（m）----------有杆腔活塞有效作用面积，，d为活塞杆直径（m） 选取d/D=0.7（由于工作压力为12MPa大于5MPa，故根据手册选取d/D=0.7） 综上可得：D=82.8mm，根据手册可查得常用活塞杆直径，可取D=90mm，d=60mm。 校核活塞杆的强度，其中活塞杆的材料为45钢，故。 由于活塞杆在受负载的工作过程中仅收到压力作用，故仅校核其 压缩强度即可。，故满足强度要求。 即d=60mm，则D=90mm。 由此计算得工作压力为： 根据所选取的活塞直径D=90mm，可根据手册选的液压缸的外径为108mm，即可得液压缸壁厚为。 校核液压缸缸壁的强度，其中液压缸的材料为45钢，故
1 设计课题 1.1设计要求 设计一台铣削专用机床液压系统用液压缸，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开。 1.2原始数据 运动部件的重力为25000N，快进、快退速度为5m/min，工进速度为100～1200mm/min，最大行程为400mm，其中工进行程为180mm，最大切削力为20000N，采用平面导轨，夹紧缸的行程为20mm,夹紧力为30000N，夹紧时间为1s。

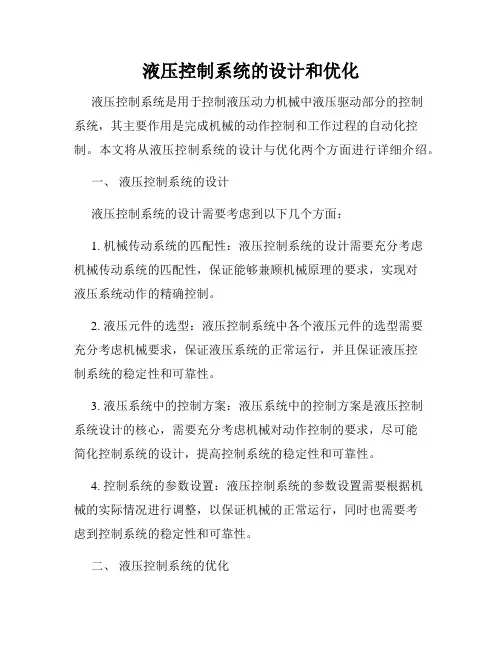

2 液压系统的发展概况 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。 由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。 液压系统在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：减少元件和系统的部压力损失，以减少功率损失。主要表现在改进元件部流道的
压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。 减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。采用静压技术，新型密封材料，减少磨擦损失。发展小型化、轻量化、复合化、广泛发展通径电磁阀以及低功率电磁阀。改善液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有经验的维修技术人员的感宫和经验，通过看、听、触、测等判断找故障已不适于现代工业向大型化、连续化和现代化方向发展，必须使液压系统故障诊断现代化，加强专家系统的研究，要总结专家的知识,建立完整的、具有学习功能的专家知识库，并利用计算机根据输入的现象和知识库中知识，用推理机中存在的推理方法，推算出引出故障的原因，提高维修方案和预防措施。要进一步引发液压系统故障诊断专家系统通用工具软件，对于不同的液压系统只需修改和增减少量的规则。 另外，还应开发液压系统自补偿系统，包括自调整、自润滑、自校正，在故障发生之前，进市补偿，这是液压行业努力的方向。 电子技术和液压传动技术相结合，使传统的液压传协与控制技术增加了活力，扩大了应用领域。实现机电一体化可以提高工作可靠性，实现液压系统柔性化、智能化，改变液压系统效率低，漏油、维修性差等缺点，充分发挥液压传动出力大、贯性小、响应快等优点,其主要发展动向如下：[1]
《计算机控制》课程设计报告 题目: 超前滞后矫正控制器设计 姓名: 学号: 10级自动化 2013年12月2日
《计算机控制》课程设计任务书 指导教师签字：系（教研室）主任签字： 2013年11 月25 日
1.控制系统分析和设计 1.1实验要求 设单位反馈系统的开环传递函数为) 101.0)(11.0(100 )(++= s s s s G ，采用模拟设 计法设计数字控制器，使校正后的系统满足：速度误差系数不小于100，相角裕度不小于40度，截止角频率不小于20。 1.2系统分析 （1）使系统满足速度误差系数的要求: ()() s 0 s 0100 lim ()lim 100 0.1s 10.011V K s G s s →→=?==++ (2)用MATLAB 画出100 ()(0.11)(0.011) G s s s s = ++的Bode 图为： -150-100-50050 100M a g n i t u d e (d B )10 -1 10 10 1 10 2 10 3 10 4 P h a s e (d e g ) Bode Diagram Gm = 0.828 dB (at 31.6 rad/s) , P m = 1.58 deg (at 30.1 rad/s) Frequency (rad/s) 由图可以得到未校正系统的性能参数为： 相角裕度0 1.58γ=?， 幅值裕度00.828g K dB dB =, 剪切频率为：030.1/c rad s ω=， 截止频率为031.6/g rad s ω=
（3）未校正系统的阶跃响应曲线 024******** 0.20.40.60.811.2 1.41.61.8 2Step Response Time (seconds) A m p l i t u d e 可以看出系统产生衰减震荡。 （4）性能分析及方法选择 系统的幅值裕度和相角裕度都很小，很容易不稳定。在剪切频率处对数幅值特性以-40dB/dec 穿过0dB 线。如果只加入一个超前校正网络来校正其相角，超前量不足以满足相位裕度的要求，可以先缴入滞后，使中频段衰减，再用超前校正发挥作用，则有可能满足要求。故使用超前滞后校正。 1.3模拟控制器设计 （1）确定剪切频率c ω c ω过大会增加超前校正的负担，过小会使带宽过窄，影响响应的快速性。 首先求出幅值裕度为零时对应的频率，约为30/g ra d s ω=，令 30/c g rad s ωω==。 （2）确定滞后校正的参数 2211 3/10 c ra d s T ωω= ==, 20.33T s =,并且取得10β=
第一部分 总体计算 1、 压力 油液作用在单位面积上的压强 A F P = Pa 式中： F ——作用在活塞上的载荷，N A ——活塞的有效工作面积，2 m 从上式可知，压力值的建立是载荷的存在而产生的。在同一个活塞的有效工作面积上，载荷越大，克服载荷所需要的压力就越大。换句话说，如果活塞的有效工作面积一定，油液压力越大，活塞产生的作用力就越大。 额定压力（公称压力） PN,是指液压缸能用以长期工作的压力。 最高允许压力 P max ，也是动态实验压力，是液压缸在瞬间所能承受的极限压力。通常规定为：P P 5.1max ≤ MPa 。 耐压实验压力P r ，是检验液压缸质量时需承受的实验压力，即在此压力下不出现变形、裂缝或破裂。通常规定为：PN P r 5.1≤ MPa 。 液压缸压力等级见表1。 2、 流量 单位时间内油液通过缸筒有效截面的体积： t V Q = L/min 由于310?=At V ν L 则 32104 ?= =νπ νD A Q L/min 对于单活塞杆液压缸： 当活塞杆伸出时 32104 ?= νπ D Q 当活塞杆缩回时 32210)(4 ?-=νπ d D Q 式中： V ——液压缸活塞一次行程中所消耗的油液体积，L ；
t ——液压缸活塞一次行程所需的时间，min ； D ——液压缸缸径，m ； d ——活塞杆直径，m ； ν——活塞运动速度，m/min 。 3、速比 液压缸活塞往复运动时的速度之比： 2 2 2 12d D D v v -==? 式中： 1v ——活塞杆的伸出速度，m/min ； 2v ——活塞杆的缩回速度，m/min ； D ——液压缸缸径，m ； d ——活塞杆直径，m 。 计算速比主要是为了确定活塞杆的直径和是否设置缓冲装置。速比不宜过大或过小，以免产生过大的背压或造成因活塞杆太细导致稳定性不好。 4、液压缸的理论推力和拉力 活塞杆伸出时的理推力： 626 11104 10?= ?=p D p A F π N 活塞杆缩回时的理论拉力： 6226 2210)(4 10?-= ?=p d D p F F π N 式中： 1A ——活塞无杆腔有效面积，2 m ； 2A ——活塞有杆腔有效面积，2m ； P ——工作压力，MPa ； D ——液压缸缸径，m ； d ——活塞杆直径，m 。 5、液压缸的最大允许行程 活塞行程S ，在初步确定时，主要是按实际工作需要的长度来考虑的，但这一工作行程并不一定是油缸的稳定性所允许的行程。为了计算行程，应首先计算出活塞的最大允许计算长度。因为活塞杆一般为细长杆，由欧拉公式推导出： k k F EI L 2π= mm 式中：
《计算机控制系统》设计性实验 一、通过设计性实验达到培养学生实际动手能力方法及步骤： 对系统设计方法可以从“拿到题目”到“进行分析”再到“确定解决方案”最后到“具体系统的设计的实现”的整个过程进行全方位的启发。让学生掌握对不同的控制系统设计方法和基本思想，从工程角度对待设计题目，尽量做到全面认识理解工程实际与实验室环境的区别，逐步引入工程思想，提高学生设计技巧和解决实际问题的能力。 1、了解和掌握被控制对象的特性； 2、选择合理的传感器（量程、精度等）； 3、计算机控制系统及接口的设计（存储器、键盘、显示）； 4、制定先进的、合理的控制算法； 5、结合控制系统的硬件系统对软件进行设计； 6、画出系统硬件、软件框图； 7、系统调试。 二、具体完成成品要求： 1、对传感器、A/D、D/A、中央处理器、显示、键盘、存储器的选型大小等； 2、实现系统硬件原理图用Protel或Proteus、MATLAB软件（框图）仿真设计； 3、达到课题要求的各项功能指标； 4、系统设计文字说明书； 5、按照学号循环向下作以下5个题目。 三、系统控制框图： 控制系统硬件框图
四、设计题目： 1、瓦斯气体浓度控制系统： 要求：准确测量和显示瓦斯的浓度，其主要成分是甲烷、一氧化碳、氢气等瓦斯浓度在4﹪以下是安全的，大于4﹪就会引发爆炸很危险。控制算法对气体浓度有预判性，控制通风系统工作，保证环境安全稳定。 a、对信号调理电路中采用的具体元器件应有器件选型依据； b、电路的设计应当考虑可靠性和抗干扰设计内容； c、电路的基本工作原理应有一定说明； d、电路应当在相应的仿真软件上进行仿真以验证电路可行性。 2、酒精浓度自动控制系统： 要求：测量范围10-1000PPM、精度为5PPM。设计传感器的信号调理电路。实现以下要求： 设计信号调理将传感器输出0.2-1.4 V的信号转换为0-5V直流电压信号； a、对信号调理电路中采用的具体元器件应有器件选型依据； b、电路的设计应当考虑可靠性和抗干扰设计内容； c、电路的基本工作原理应有一定说明； d、电路应当在相应的仿真软件上进行仿真以验证电路可行性。 3、恒温箱控制系统： 要求：恒温箱温度控制在70℃-80℃之间，精度0.5℃，有越线报警。并具有断电保护、报警等功能。 a、对信号调理电路中采用的具体元器件应有器件选型依据； b、电路的设计应当考虑可靠性和抗干扰设计内容； c、电路的基本工作原理应有一定说明； d、电路应当在相应的仿真软件上进行仿真以验证电路可行性。
毕业设计（论文）开题报告
1 选题的背景和意义 液压油缸作为液压系统的执行元件之一，其性能的优劣不但直接决定了液压系统的可靠性，而且影响着设备的正常运行和维护，因此需要通过测试台检测其性能是否达到技术要求[1]。液压缸出厂前的试验是检测液压缸性能指标的重要试验之一，其试验所测数据的准确性直接关系着液压缸的质量，以往用于生产的液压缸试验台往往精密度较差、自动化程度低，影响了生产效率的提高，不能满足生产的需求。为此需要设计一种液压综合试验台，使其新系统性能可靠，操作简单，降低劳动强度，减少生产成本。 1.1 选题的背景 随着液压工业的迅速发展，液压技术在各种机械中发挥着越来越重要的作用。由于液压系统的组成、功能日益复杂，因而发生故障的机率也随之增多。液压系统的故障具有隐蔽性、变换性和诱发因素的多元性，所以在故障诊断和排除时，不但需要有熟练的技术人员，同时还要有完善的检测设备[2]。但液压缸的品种、规格多达几十种，因此设计能满足不同缸径、行程的通用试验台就显得十分必要[3]。 1.2 国内外研究现状及发展趋势 目前液压技术已经广泛的用于生活中的各个领域，在机床工业，工程机械，冶金机械和汽车工业等行业中获得了较大的发展，液压缸作为液压系统的执行元件之一，对其进行检验的重要性不言而喻。因此生产、科研、军队等不同领域拥有自己的液压缸试验台是大势所趋。液压缸试验台能够对生产的各种液压缸进行有效的检测，进而掌握更加真实与客观的技术信息，利于对液压缸进行比较全面的评估[4]。 现在高端液压缸几乎被美国、德国、日本所垄断，其中一个主要原因就是我国在液压缸检测方面落后，严重制约了我国液压缸产品的质量。国内液压缸生产厂都是根据GB/T 15622一2005《液压缸试验方法》，结合各自的产品特点设计、开发液压缸试验台，但是无法模拟液压缸实际使用状况进行仿真试验，尤其是液压缸活塞杆偏载稳定性检验在普遍液压缸试验台无法进行。目前国内液压行业生产厂，均有相应产品的试验台，但试验项目、精度大部分不能满足试验方法标准GB/T 15622一2005的要求，特别是一些动态的性能得不到检测，此外人工操作效率低、劳动强度大，人为因素严重影响试验结果。 随着液压技术、控制理论、微型计算机、测量测试技术、数字信息处理、可靠性技术的发展，新的液压缸试验台已朝着高速、智能化、多功能化、多样化的液压缸计算机辅助测试（CAT）方向发展，早期按照“传感器+模拟二次仪表”的模式组成液
液压油缸的主要设计技术参数 一、液压油缸的主要技术参数： 1.油缸直径；油缸缸径，内径尺寸。 2. 进出口直径及螺纹参数 3.活塞杆直径； 4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.25 5.油缸行程； 6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。 7.油缸的安装方式； 达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。应该说是合格与不合格吧？好和合格还是有区别的。 二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。 液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面： 1.最低启动压力：是指液压缸在无负载状态下的
最低工作压力，它是反映液压缸零件制造和装配 精度以及密封摩擦力大小的综合指标； 2.最低稳定速度：是指液压缸在满负荷运动时没 有爬行现象的最低运动速度，它没有统一指标， 承担不同工作的液压缸，对最低稳定速度要求也 不相同。 3.内部泄漏：液压缸内部泄漏会降低容积效率， 加剧油液的温升，影响液压缸的定位精度，使液 压缸不能准确地、稳定地停在缸的某一位置，也 因此它是液压缸的主要指标之。 液压油缸常用计算公式 液压油缸常用计算公式 项目公式符号意义 液压油缸面积(cm 2 ) A =πD 2 /4 D ：液压缸有效活塞直径(cm) 液压油缸速度(m/min) V = Q / A Q ：流量(l / min) 液压油缸需要的流量(l/min) Q=V×A/10=A×S/10t V ：速度(m/min) S ：液压缸行程(m) t ：时间(min) 液压油缸出力(kgf) F = p × A F = (p × A) －(p×A) ( 有背压存在时) p ：压力(kgf /cm 2 ) 泵或马达流量(l/min) Q = q × n / 1000 q ：泵或马达的几何排量(cc/rev) n ：转速（rpm ） 泵或马达转速(rpm) n = Q / q ×1000 Q ：流量(l / min) 泵或马达扭矩(N.m) T = q × p / 20π 液压所需功率(kw) P = Q × p / 612 管内流速(m/s) v = Q ×21.22 / d 2 d ：管内径(mm) 管内压力降(kgf/cm 2 ) △ P=0.000698×USLQ/d 4 U ：油的黏度(cst) S ：油的比重
液压缸综合性能测试系统设计 作者：xxxx 指导老师：xxxx xxx大学工学院 11机制xx班合肥 23000 下载须知：本文档是独立自主完成的毕业设计，只可用于学习交流，不可用于商业活动。另外：有需要电子档的同学可以加我2353118036，我保留着毕设的全套资料，旨在互相帮助，共同进步，建设社会主义和谐社会。 摘要：液压缸在整个液压系统中充当执行元件，起着尤为重要的作用，因此它的综合性能非常重要。液压试验台是对液压元件检测的最佳设备，能够对液压缸及其他液压元件做出全方位的测量。此次毕业设计的主要内容就是设计一个简单的实验测试系统，对它工作方式、组成成分等做出分析设计。 本文对液压缸综合性能测试系统进行设计，液压缸的综合性能直接反应整个液压系统工况，因此对液压缸综合性能的测试是十分必要。于是，在达到国家标准的前提下，进行液压缸的出厂实验，即试运行实验、启动压力特性实验、耐压实验、泄漏实验以及负载效率实验，将其实验结果整理分析，通过所学的液压回路，运用必要的元件组合成一个完整的液压缸综合性能测试系统液压回路。主要对测试系统的控制装置以及加载装置进行详细的介绍。 关键词：液压缸综合性能测试系统 1 绪论 1.1 课题背景 随着现在工业化步伐的加快，传统的液压传动和装置已经满足不了产品的需求，高性能液压元件和系统越来越重要。因此，液压传动与控制领域的研究与设计越来越深入，为了满足产品的不同种需求，新型液压系统与元件也就得到了高度的重视。
液压缸综合性能的测试在液压领域有着十分重要的地位，在进行测试时，主要是对有关物理量进行直接或间接的测量，因此先进的测量仪器以及实用的测量系统能在很大程度上改进液压缸综合性能测试技术，当然这一切都要迎合国家标准和行业标准。 1.2 液压缸综合性能测试系统研究现状 存在的问题有： （1）不能实现简单自动的机械型检测而且数据及结果不清晰； （2）达不到国家标准和行业标准，不能进行如耐压试验、负载效率实验等一些液压缸重要性能测试； （3）现在的测试系统存在不稳定不安全性对一些实验仪器会有损害，如实验时压力控制不好，温度控制不好； （4）现在的测试设备太落后，没有计算机的控制系统，压力、油温和液位等不能够准确实时的反馈，组合不成一个闭环控制系统； （5）现在的测试系统太过于复杂，检测人员的工作过于繁琐，对人才资源过于浪费。 由此可得，现在的测试系统过于落后，测试结果不准确不能达到要求，而且实验不够全面，实验过程不安全，而且不能实现简单自动化的测试。 1.3 课题目的 本论文的主要宗旨在于通过自己的实验和理论分析设计出一个实用型的液压缸综合性能测试系统。首先，必须在符合国家规定和行业规定的前提下，对液压缸进行试运行实验、启动压力特性实验、耐压实验、泄露实验以及负载效率实验。其次，对测试得出的数据和现象要准确，能够反应出液压缸的性能，最后测试系统实验过程必须有操作简单、安全性高的特点。综合上述要求设计出由PLC控制系统、动力源和液压缸综合性能实验台组成的液压缸综合性能测试系统。 2 液压缸综合性能 2.1 液压缸的综合性能实验的规定 液压缸的分类， ①按照结构特点不同分为：活塞式液压缸、柱塞式液压缸、摆动式液压缸。 ②按照作用方式不同分为：单作液压缸、和双作用液压缸。 国标GB/T 15622-2005 对液压缸综合性能实验的项目、实验方法、实验要求做出了详细的规定，主要分为型式试验和出厂实验。 2.2 液压缸综合性能实验 液压缸的型式试验主要是为了全面的理解液压缸的结构和确定产品有没有
