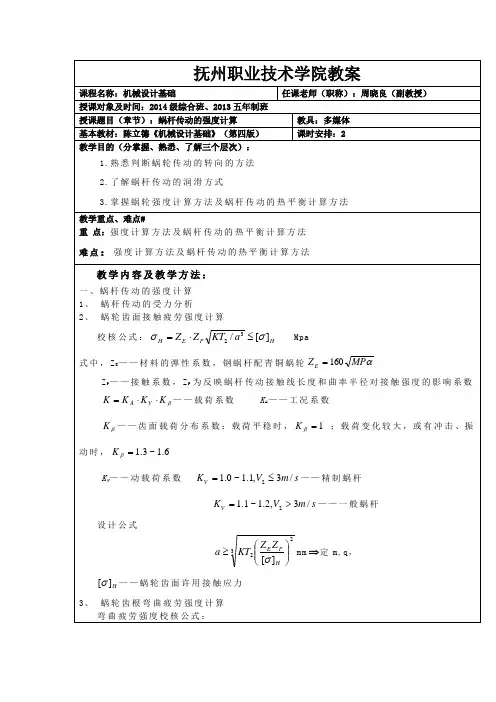

第八章蜗杆传动
具体内容蜗杆传动特点和类型;蜗杆传动的基本参数和几何尺寸计算;蜗杆传动的效率、热平衡计算及润滑;蜗杆传动受力分析和计算载荷;蜗杆传动失效形式和设计准则;蜗杆传动材料和许用应力;蜗杆强度计算;蜗杆刚度计算;蜗杆传动的结构设计。
重点蜗杆传动的基本参数和几何尺寸计算;蜗杆传动受力分析;蜗杆强度计算;蜗杆刚度计算。
难点蜗杆传动受力分析。
第一节蜗杆传动的特点和类型
蜗杆传动由蜗杆和蜗轮组成(图8.1),用于传递交错轴之间的运动和动力,通常两轴间的交错角?
∑90。通常蜗杆1为主动件,蜗轮2为从动件。
=
一、蜗杆传动的特点
1、优点
传动比大;工作平稳,噪声低,结构紧
凑;在一定条件下可实现自锁。
2、缺点
发热大,磨损严重,传动效率低(一般为
0.7~0.9);蜗轮齿圈常采用铜合金制造,
成本高。
二、蜗杆传动的类型
根据蜗杆形状的不同,蜗杆传动可分为
图8.1 蜗杆传动
1-蜗杆,2-蜗轮
(a )圆柱蜗杆传动 (b )环面蜗杆传动 (c )锥面蜗杆传动 图8.2 蜗杆传动的类型
圆杆蜗杆传动、环面蜗杆传动和锥面蜗杆传动三种类型,如图8.2所示。
根据加工方法不同,圆柱蜗杆传动又分为阿基米德蜗杆传动(ZA 型)、法向直廓蜗杆传动(ZN
型)、渐开线蜗
杆传动(ZI 型)和圆弧圆柱蜗
杆传动(ZC 型)等。前三种称为普通圆柱蜗杆传动,见图8.3所示。
(a )阿基米德蜗杆 (b)法向直廓蜗杆
(c)渐开线蜗杆 图8.3 普通蜗杆的类型
