1、机械游标卡尺的简介：
游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。它的量程为0~110mm，分度值为0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。
0~200mm以下规格的卡尺具有测量外径、内径、深度三种功能：
外径测量
内径测量
深度测量
2、游标卡尺的零位校准：
步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净；
步骤二：检查“零”位：轻推尺框，使卡尺两个量爪测量面合并，观察游标“零”刻线与尺身“零”
刻线应对齐，游标尾刻线与尺身相应刻线应对齐。否则，应送计量室或有关部门调整。
3、游标卡尺的测量方法：（外径）
步骤一：将被测物擦干净，使用时轻拿轻放；
步骤二：松开千分尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略大于被测物体；
步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外测量尺，至活动外测量尺与被测物接触为止。
步骤四：读数。
注意：1）测量内孔尺寸时，量爪应在孔的直径方向上测量。
2）测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。
4、游标卡尺的读数：
游标卡尺的读数主要分为三步：
1）看清楚游标卡尺的分度。10分度的精度是0.1mm，20分度的精度是0.05mm，50分度的精度是0.02mm；
2）为了避免出错，要用毫米而不是厘米做单位；
3）看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整数值；
4）再看与主尺刻度线重合的那条游标刻度线的数值n，则小数部分是nX精度，两者相加就是测量值；
5）游标卡尺不需要估读。
5、游标卡尺的保养及保管：
1）轻拿轻放；
2）要把卡尺当作卡钳或镙丝扳手或其他工具使用；
3）卡尺使用完毕必须擦净上油，两个外量爪间保持一定的距离，拧紧固定螺钉，放回到卡尺盒内；
4）不得放在潮湿、湿度变化大的地方。
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 结构组成 游标卡尺由主尺和副尺（又称游标）组成。主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有、、0.1mm三种测量精度。 读数方法 游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出） 游标卡尺读数分为三个步骤，下面以图13-3所示游标卡尺的某一状态为例进行说明。 1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示 33mm。 2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格 数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为 0.24mm。
3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无 损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。 2.移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固 定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。 3.当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能 歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大； 先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定 量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。
1.0目的: 确保游标卡尺的正确使用及保养，延长游标卡尺的使用寿命，提高测量的准确度。 2.0适用范围： 适用于游标卡尺的整个使用过程 3.0操作规程（以三丰530型为例）： 3.1游标卡尺结构 主要要包含了主尺、副尺、锁紧螺丝、调节螺丝、铜垫、导向组件。 3.2游标卡尺的四个测量面 3.2.1外卡口：由主尺外卡口与副尺外卡口组成，用于测量外尺寸、孔距等。 3.2.2内卡口：由主尺内卡口与副尺内卡口组成，用于测量内尺寸、孔距等。 3.2.3高度测量面：由主尺与副尺的两个基准端面组成，用于测量高度、段差等。 3.2.4深度测量面：由深度尺与主尺的尾端组成，用于测量深度等。 3.3游标卡尺的读数与精度 3.3.1游标卡尺的读数：先读主尺上主刻度的数值，此数值为整数位值（例：12、36、150等）； 再对副尺上的51个刻度与主尺刻度进行对齐，例：对齐刻度为副尺上刻度数值5与6 之间的第二个刻度，则小数位第一位为0.5（由对齐线副尺刻度左边显示的数值决定），小数位第二位数值为0.04(由对齐线副尺刻度序列号乘以0.02所得)。因而完整的读数为12.54、36.12、150.46等值. 3.3.2游标卡尺的精度:0.02mm 3.4游标卡尺的误差 3.4.1卡尺误差：由卡尺本身的精度造成，主要有对零不准、喇叭口、主副尺配合松动、刻度 值不准等。 3.4.2读数误差：由人为找对齐线不准造成。 3.4.3测量误差：由操作使用不当造成，主要有用力不当、检测点取用不当、测量歪斜等 3.5游标卡尺的使用步骤 3.5.1测量前自我校对卡尺（对零）。 3.5.2选取合适的测量基准点（包括卡尺与实物）。 3.5.3进行取值（应当避免测量误差的产生）。 3.5.4读数。 抄送：□总经理□市场部□工艺技术部□计划部□采购部□生产部□品质部□人力资源部□财务部□文控中心 3.5.5游标卡尺归位（使外卡口对平）。
游标卡尺的构造、原理及使用方法和读数 一、构造 常用的游标卡尺外形如图l－1所示。 游标尺B套在主尺A上并能沿主尺滑动，C、D、E分别为外径测脚、内径测脚和藏在主尺背面的深度测脚。测量时使测脚与被测物的端面接触，如图l—2所示。测脚与被测物接触的表面叫工作面。两个外径测脚的工作面互相平行并且都垂直于主尺，用它们夹住圆柱体时，两工作面的距离等于圆柱直径D。两个内径测脚的工作面相互平行并且都垂直于主尺，用它们从内部撑住圆孔且张开最大时，两工作面的距离等于圆孔内径d。将主尺尾端抵住凹槽上口表面，深度测脚抵住槽底时，测脚伸出的长度等于槽深h。 二、测量原理
某一种游标卡尺的刻度状况如图1—3甲所示，主尺最小分度为1毫米，游标尺刻度总长度为9毫米，划成10等分。因此游标1分度的长度为0.9毫米，与主尺1毫米之差△L（叫做微差）为0.1毫米，它的第一条刻线与主尺上1毫米刻线重合，其余刻线都与主尺上刻线不重合。同样，游标尺向右移动0.2毫米，将只有它的第二条刻线与主尺上2毫米刻线重合。 设用外径测脚夹住一张铜片时游标尺位置如图l—3乙所示，游标的第七条刻线与主尺上某刻线重合（图中用▲指示），则可知游标尺从甲图位置向右移动的距离d = 0.7毫米，就等于该铜片的厚度。 这种精度的游标还有另一种刻制方法：游标尺刻度仍为10等分，但总长度等于19毫米，游标尺1分度与主尺上2毫米的微差也是0.1毫米，如图1—3丙所示。 三、使用方法 右手握住主尺，用拇指推动游标尺进退。先让测脚并拢检查零点，正常情况下游标零刻线应与主尺零刻线重合。若未能对正，应记下此时读数x0，叫做初读数或零点读数。它可能是正值也可能是负值，如图1一4所示的。x0 ＝－0.3毫米。
游标卡尺使用说明书 游标卡尺的结构 游标卡尺是工业上常用的测量长度的仪器,它由尺身及能在尺身上滑动的游标组成,如图2.3-1所示。若从背面看,游标是一个整体。游标与尺身之间有一弹簧片(图中未能画出,利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉,可将游标固定在尺身上的任意位置。尺身和游标都有量爪,利用内测量爪可以测量槽的宽度和管的内径,利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起,可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例,尺身上的最小分度是1毫米,游标尺上有10个小的等分刻度,总长9毫米,每一分度为0.9毫米,比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐,它们的第一条刻度线相差0.1毫米,第二条刻度线相差0.2毫米,……,第10条刻度线相差1毫米,即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐,如图2.3-2。
当量爪间所量物体的线度为0.1毫米时,游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时,说明两量爪之间有0.5毫米的宽度,……,依此类推。 在测量大于1毫米的长度时,整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净,使其并拢,查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的规定一致,原点以右为正,原点以左为负。 测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数,如图2.3-3所示。 游标卡尺的读数 读数时首先以游标零刻度线为准在尺身上读取毫米整数,即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐,如第6条刻度线与尺身刻度线对齐,则小数部分即为0.6毫米(若没有正好对齐的线,则取最接近对齐的线进行读数。如有零误差,则一律用上述结果减去零误差(零误差为负,相当于加上相同大小的零误差,读数结果为:
机械式游标卡尺的使用方法 制作人：江老师 1、机械游标卡尺的简介 游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。它的量程为0~110mm，分 度值为0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。 0~200mm以下规格的卡尺具有测量外径、内径、深度三种功能：
2、游标卡尺的零位校准： 步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净； 步骤二：检查“零”位：轻推尺框，使卡尺两个量爪测量面合并，观察游标“零”刻线与尺身“零” 刻线应对齐，游标尾刻线与尺身相应刻线应对齐。否则，应送计量室或有关部门调整。 3、游标卡尺的测量方法：（外径） 步骤一：将被测物擦干净，使用时轻拿轻放； 步骤二：松开千分尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略
大于被测物体； 步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外 测量尺，至活动外测量尺与被测物接触为止。 步骤四：读数。 注意：1）测量内孔尺寸时，量爪应在孔的直径方向上测量。 2）测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。 4、游标卡尺的读数： 游标卡尺的读数主要分为三步： 1）看清楚游标卡尺的分度。10分度的精度是0.1mm，20分度的精度是0.05mm，50分度的精度 是0.02mm； 2）为了避免出错，要用毫米而不是厘米做单位； 3）看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整 数值； 4）再看与主尺刻度线重合的那条游标刻度线的数值n，则小数部分是nX精度，两者相加就是测量值； 深度测量 深度测量深度测量 深度测量 3 / 3 机械式游标卡尺的使用方法 机械式游标卡尺的使用方法机械式游标卡尺的使用方法 机械式游标卡尺的使用方法 5）游标卡尺不需要估读。
1．小华用如图所示的游标卡尺对金属圆筒进行测量，下列操作中正确的是(C) A．用内测量爪cd测量圆筒的外径 B．用外测量爪ab测量圆筒的内径 C．用深度尺ef测量圆筒的深度 D．用内测量爪cd测量圆筒壁的厚度 解析：A.用内测量爪cd测量圆筒的内径，故A错误；B.用外测量爪ab测量圆筒的外径，也可以测量圆筒壁的厚度，故BD错误；C.用深度尺ef测量圆筒的深度，故C正确．故选C. 2．如图为10分度的游标卡尺测量钢管内径时的示数，其示数为(D) A．2.90 cm B．2.9 cm C．2.27 mm D．2.27 cm 解析：游标卡尺的主尺读数为2.2 cm，游标尺上第7个刻度和主尺上某一刻度对齐，游标读数为0.1×7 mm＝0.7 mm＝0.07 cm，所以最终读数为：主尺读数＋游标尺读数为：2.2 cm＋0.07 cm＝2.27 cm；故选D. 3．如图所示，用20分度游标卡尺测量钢球的直径时，符合规则而又科学的读数应为(D)
A．7.5 mm B．7.50 mm C．8.5 mm D．8.50 mm 解析：主尺读数为8 mm，游标读数为0.05×10＝0.50 mm，所以最终读数为8.50 mm；故选D. 4．如图所示，游标卡尺的示数是________mm. 解析：游标卡尺的主尺读数为：1.9 cm＝19 mm，游标尺上第8个刻度和主尺上某一刻度对齐，所以游标读数为8×0.1 mm＝0.8 mm，所以最终读数为：19 mm＋0.8 mm＝19.8 mm. 答案：19.8 5．用游标卡尺测量一直管的长度，用螺旋测微器测量该直管的外径，测量结果如图，直管长度为________cm，直管外径为________mm. 解析：(1)游标卡尺的主尺读数为：10.3 cm＝103 mm，游标尺上第6个刻度和主尺上某一刻度对齐，所以游标读数为6×0.1 mm＝0.6 mm，所以最终读数为：103 mm＋0.6 mm＝103.6 mm＝10.36 cm. (2)螺旋测微器的固定刻度为12.5 mm，可动刻度为0.0×0.01 mm＝0.000 mm，所以最终读数为12.5 mm ＋0.000 mm＝12.500 mm. 答案：10.3612.500 6．用螺旋测微器测量一根金属丝的直径，如图所示的读数是________mm.
游标卡尺及万能角度尺的使用说明(有图示)
一、游标卡尺的使用说明 利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。游标卡尺（简称卡尺）。 游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。 游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。 （1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺 寸（图1-1）。 （2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测 内外尺寸（图1-2）。 （3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面 和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。 （4）标卡尺读数原理与读数方法 为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。 游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被 刀口内测量爪 尺身尺框紧固螺钉 游标深度尺外测量爪图1-3
测尺寸的整数部分（为30mm），如上所述可从游标零线左边的尺身刻线上读出来 （图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中● 图1-4：游标卡尺测量尺寸 游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对 齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即 游标的读数=游标读数值X游标对齐刻线的顺序数 游标卡尺读数时可分三步： A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分； B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）； C、得出被测尺寸——把上面两次读数的整数部分和小数 部分相加，就是卡尺的所测尺寸。 （1）注意事项 A、清洁量爪测量面。 B、检查各部件的相互作用；如尺框和微动装置移动灵活，紧固螺钉能否起作用。 C、校对零位。使卡尺两量爪紧密贴合，应无明显的光隙，主尺零线与游标尺零线应对齐。 D、测量结束要把卡尺平放，尤其是大尺寸的卡尺更应该注意，否则尺身会弯曲变形。 E、带深度尺的游标卡尺，用完后，要把测量爪合拢，否侧较细的深度尺露在外边，容易变形甚至折断。 F、卡尺使用完毕，要擦净上油，放到卡尺盒内，注意不要锈 蚀或弄脏。
游标卡尺操作规范 1.0目的 规范游标卡尺的正确使用方法，保证计量器具测量有效性。 2.0适用范围 适用于机械式游标卡尺的使用。 3.0结构 游标卡尺在结构上的共同特征是都有主尺、游标尺、测量基准面以及便于使用的微动机构和锁紧机构。主尺上有毫米刻度，游标尺上的刻度值有0.1、0.05、0.02、0.01mm四种。 目前型号规格有带表游标卡尺0—150mm、0-200mm，分度值为0.02mm；不带表卡尺0-150mm 分度值0.02mm；数显游标卡尺0-150mm，分度值为0.01mm。 3.0使用方法 3.1校零观察卡尺外观有无影响测量的缺陷，擦净各测量面及导向面，合并两外测量面，使其紧密接触，此时，一、带表卡尺为旋紧尺框制动螺钉，松开表圈制动螺钉，转动表圈使指针指向表盘零位，旋紧表圈制动螺钉，松开尺框制动螺钉，如观察指针仍未指向表盘零位，重复以上步骤。二、数显卡尺为用”ZERO”键清零。 3.2测量图例 外测量（外测量面测量）内测量（内测量面测量）台阶测量（台阶测量面测量）深度测量（深度测量面测量） 3.3读数 带表卡尺由尺身刻度读出整数部分，表盘读出小数部分。数显卡尺直接读数。 4.0误差 4.1由于结构违背阿贝原则引起的误差； 4.2主尺基面与固定量爪测量面垂直度引起的误差； 4.3读数误差； 4.4刻线误差； 4.5对零误差； 4.6测量面平行度和平面度误差； 4.7测力引起的变形误差； 4.8温度变化引起的误差。 5.0注意事项 5.1用测量爪测量工件时，应尽可能将工件放入测量面里端，用测量爪尖部测量将产生过大阿贝误差。 5.2使用前应确保两外测量面紧密接触时，带表卡尺指针指在表盘零位，数显卡尺校零。5.3保持各测量面和其他表面洁净。 5.4保持齿条洁净，不得落入铁屑、粉尘等杂物，以免损伤齿面。 5.5使用中应轻拿轻放，不得有强力冲击，否则将导致卡尺移动不灵活，甚至损坏卡尺。5.6使用后，将卡尺清洁干净并放入包装盒内保存。 5.7未经过管理人员允许不得随意拆卸计量器具。
深度游标卡尺使用方法
深度游标卡尺 深度游标卡尺用于测量凹槽或孔的深度、梯形工件的梯层高度、长度等尺寸，平常被简称为“深度尺”。是一种用游标读数的深度量尺。 深度游标卡尺使用注意事项 深度游标卡尺是比较精密的量具，使用是否合理，不但影响深度游标卡尺本身的精度和使用寿命，而且对测量结果的准确性，也有直接影响。必须正确使用深度游标卡尺。 1.使用前，认真学习并熟练掌握深度游标卡尺的测量、读数方法。 2.搞清楚所用深度游标卡尺的量程、精度是否符合被测零件的要求。 3.使用前，检查深度游标卡尺应完整无任何损伤，移动尺框3时，活动要自如 不应有过松或过紧，更不能有晃动现象。 4.使用前，用纱布将深度游标卡尺擦拭干净，检查尺身4和游标5的刻线是否 清晰，尺身有无弯曲变形、锈蚀等现象。校验零位、检查各部分作用是否正常。 5.使用深度游标卡尺时，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来 测量粗糙的物体，以免过早损坏测量面。 6.移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉4；但也不要松得过 量，以免螺钉脱落丢失。 7.测量前，应将被测量表面擦干净，以免灰尘、杂质磨损量具。 8.卡尺的测量基座和尺身端面应垂直于被测表面并贴合紧密，不得歪斜，否则 会造成测量结果不准。 9.应在足够的光线下读数，两眼的视线与卡尺的刻线表面垂直，以减小读数误 差。 10.在机床上测量零件时，要等零件完全停稳后进行，否则不但使量具的测量面 过早磨损而失去精度，且会造成事故。 11.测量沟槽深度或当其他基准面是曲线时，测量基座的端面必须放在曲线的 最高点上，测量出的深度尺寸才是工件的实际尺寸，否则会出现测量误差。
How to work with caliper! (Keep this hand out) Imperial Scale 1. Open the jaws of the caliper and position them on both sides of the piece you are measuring . 2. Lock the clamp screw so that the jaws don't move 3. On the vernier scale is a small number 0. Look at how many inch divisions it is past on the bar scale 4. See how many smaller (numbered) divisions the small 0 has gone past. This represents how many tenths of an inch the workpiece is measuring in addition to the number of whole inches. 5. How many smaller divisions has the small 0 gone past the last numbered division, this number multiplied by 25 is how many hundredths of an inch . 6. Determine which division line on the vernier scale best lines up with a division on the bar scale. This is how many thousandths of an inch 1 2 3 4 5 6
游标卡尺的正确的读数方法 游标卡尺是科研和工程技术上常用的的比较精确的长度测量工具。它的正确使用和准确读数是历届高考的热点。下面介绍游标卡尺的一种快速正确的读数方法。 10等分的游标尺长度为9毫米，20等分的游标尺长度为19毫米，50等分的游标尺长度为49毫米，，，其中的n分之一毫米就是该种游卡尺的准确度，所以游标卡尺读数的小数部分就等于刻度线乘以该游标卡尺的精确度。 正确的游标卡尺的测量长度是主尺零刻度到游标尺零刻度之间的长度。游标卡尺的读数结果一般先以毫米为单位，然后再换算成所需要的单 位。游标卡尺的读数一般不用估读。游标卡尺的读数 等于主尺上的整毫米数加上游标尺上的毫米以下的小 数部分。 游标卡尺的读数可分为两步：第一步读出主尺的 零刻度线到游标尺的零刻度线之间的整毫米数a；第 二步根据游标尺上与主尺对齐的刻度线读出毫米以下 的小数部分，两者相加就是待测物体的测量值。一般 是第一步较容易，第二步比较困难，下面着重介绍第二步的读数方法。 对于游标尺上有10个等分小格的，是精确 度0.1毫米的游标卡尺，游标尺的刻度如图3所 示。这种游标尺的第几条刻度线与主尺的某条刻 度线对齐就读零点几毫米，第0条、第1条、第 2、第3条、第4条、第5条、第6条、第7条、 第8条、第9条，它们对应的读数分别就是：0.0、 0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、 0.0mm。 对于游标尺上有20个等分小格的，是精 确到0.05毫米的游标卡尺，游标尺的刻度如 图4所示。游标尺上从零刻度线开始，每隔2 小格的刻度线分别标上数字1、2、3、4、5、 6、7、8、9、0。从游标尺的零刻度线开始， 各条刻度线与主尺某条刻度线对齐时，所对应 的读数分别是：0.00，0.05，0.10，0.15，0.20， 0.25mm，如此等等，直到0.90、0.95、0.00mm。例如，当游标尺的第10条刻度线与主尺的某条刻度线对齐时，其小数部分的读数为0.50mm，这时刚好是标有数字5的刻度线与主尺的某条刻度线对齐；当当游标尺标有数字5刻度线右边的第1条刻度线与主尺的某条刻度线对齐时，游标尺的读数为0.55mm；当游标上标有数字6的刻度线与主尺上的某条刻度线对齐时，其小数部分的读数为0.60mm，注意不是0.6mm，因为这时准确度为0.05mm，对毫米为单位，小数后面应该有两位。 对于游标尺上有 50个等分小格的，是 精确到0.02毫米的游 标卡尺，游标尺的刻 度如图5所示。游标 尺上从零刻度线开
游标卡尺的读数方法 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 结构组成 游标卡尺由主尺和副尺（又称游标）组成。主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有0.02、0.05、 0.1mm三种测量精度。 读数方法 游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出） 游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。 1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示 33mm。 2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格 数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为 0.24mm。
3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无 损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。 2.移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固 定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。 3.当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能 歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大； 先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定 量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。 4.用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪 刚好接触零件表面。如果测量压力过大，不但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实际 尺寸，内尺寸大于实际尺寸)。 在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。 5.为了获得正确的测量结果，可以多测量几次。即在零件的同一截面上的不 同方向进行测量。对于较长零件，则应当在全长的各个部位进行测量，务使获得一个比较正确的测量结果。
游标卡尺 游标卡尺的结构 游标卡尺的种类 游标卡尺有0.1毫米（游标尺上标有10个等分刻度）、0.05毫米（游标尺上标有20个等分刻度）、和0.02毫米（游标尺上标有50个等分刻度）、0.01毫米（游标尺上标有100个等分刻度）4种最小读数值 游标卡尺的工作原理(选讲) 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。 当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。 在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度
游标卡尺操作规程 1、目的：明确量器具的使用、维护方法，规范量器具的操作、避免误操作和读数 不正确等错误。 2.特性及适用范围 2.1 测量范围：0-150MM 0-200MM 2.2 测量精度：0.02mm（游标为50分度）。（10分度的为0.1mm, 20分度的为0.05mm） 2.3 构造：该卡尺主要分为两部分：A为主尺，B为可移动的游标。C为外爪（测量长、宽、厚、外径等）、D为内爪（测量内径、内空等），E为紧固螺钉（用于锁紧游标），F为深度杆（测量深度）。 3 操作步骤 3.1 测量前的准备工作： 3.1.1 检查卡尺是否完好无损，刻度是否清晰，松开紧固螺钉后，游标是否正常移 动。 3.1.2调零：拧松紧固螺钉，将游标推到最左边位置，检查游标的“0”刻度线与主 尺“0”刻度线是否对齐。如果以上两零点刻度线不对齐，不能用其作为测量工具，并按规定送本公司实验室校验处理。 3.2 测量时： 3.2.1根据实际情况，选择所需的测量方式：外爪、内爪或深度杆。 3.2.2 以卡尺的外爪、内爪或深度杆卡紧被测物，此时或在拧紧紧固螺钉，将卡尺 与被测物轻轻地脱离分开时，按本规程3.3条读数； 3.3 测量读数的读取： 3.3.1测量读数的一般表达式为：。式中L为测量读数，以毫米为单位，K是游标 的“0”线所在处主尺上的整毫米数，a主尺的最小分度值，n是游标的第n条线与主尺的某一条线对齐（或最靠近），是游标卡尺的精确度。本表达式分为两部分：整数部分 Ka和小数部分。对于公司所使用的闭式无视差游标卡尺，a=1mm， =0.02mm，故以 上表达式简化为：。 3.3.2 整数部分K：根据游标最左端的“0”刻度线所对主尺的位置，在主尺上读出 物体长度以毫米为单位的整数部分K； 3.3.3小数部分0.02n：1毫米以下的小数部分由游标读出，仔细辨认出游标的第n 条线与主尺的某一条线对齐（或最靠近），再与0.02相乘。 3.3.4将整数部分K与小数部分0.02n相加，即为被测物的测量值L。 3.4 测量完成后，将游标标推到左边零点刻度线，再拧紧紧固螺钉。 4 维护保养 4.1 操作时，对于游标卡尺，应轻拿稳放。勿使其甩落、磕碰、受重压、受高温、 或受冲击，不要使用游标卡尺尖角画线、紧固螺丝螺母等。 4.2 避免卡尺受到不洁物的污染。如有沾水或其他污物，应立即用干净抹布轻轻擦 净。 4.3 游标与主尺之间及深度尺与主尺之间滑动位置须日常加润滑油，保持滑动顺畅。 4.4 如发现调零不对齐（见本规程3.1.2条）或游标移动不灵活、刻度不清晰、卡尺破损严重等影响读数的异常现象，应立即停止该游标卡尺的正常使用，并按规定送本公司实验室校验或作其他处理。
5 20 25 15 游标卡尺和千分尺专项练习 1.游标卡尺 ⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米位就读几（不能读某）。其读数准确到。 ⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘毫米。其读数准确到。 ⑶50分度的游标卡尺。游标上相邻 两个刻度间的距离为0.98mm，比主尺上 相邻两个刻度间距离小0.02mm。这种卡 尺的刻度是特殊的，游标上的刻度值，就 是毫米以下的读数。这种卡尺的读数可以 准确到0.02mm。如右图中被测圆柱体的 直径为2.250cm。 要注意：游标卡尺都是根据刻线对齐 来读数的，所以都不再往下一位估读。 2.螺旋测微器 固定刻度上的最小刻度为（在中线的上侧）；可动刻度每旋转一圈前进（或后退）。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是。 3.巩固练习 1.用游标卡尺测量摆球直径。游标位置如右图所示， 可知摆球直径是 mm。 2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。 3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用 此 卡尺来测量工件的直径，如上右图所示。该工件的直径为__________mm。 4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 mm。 5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺 01234567890 01234567891

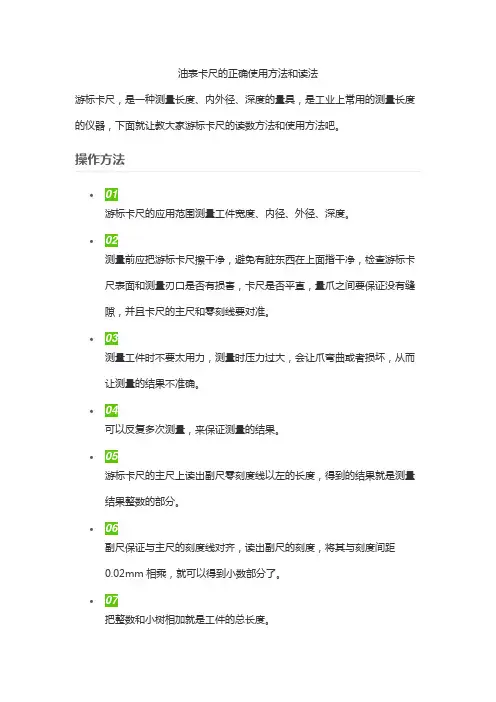

游标卡尺的正确读数方法 游标卡尺的读数方法 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 结构组成 , 游标卡尺由主尺和副尺(又称游标)组成。主尺与固定卡脚制成一体;副 尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有0.02、0.05、 0.1mm三种测量精度。 读数方法 游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为,0.98mm。主尺与副尺的刻度间相关为1,0398,0.02mm，因此它的测量精度为0.02mm(副尺上直接用数字刻出) 游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。
1. 在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示 33mm。 2. 副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格 数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为 0.24mm。 3. 将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点: 1. 测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无 损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻 线要相互对准。这个过程称为校对游标卡尺的零位。 2. 移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固 定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记 松开固定螺钉，亦不宜过松以免掉了。 3. 当测量零件的外尺寸时:卡尺两测量面的联线应垂直于被测量表面，不能 歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则， 量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大; 先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定
游标卡尺的使用方法游标卡尺读数方法 不知道怎么使用游标卡尺怎么办？不用担心，一起来看看出guo 为大家精心的“游标卡尺的使用方法游标卡尺读数方法”，欢迎大家阅读，供您参考。更多内容请关注出guo。 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。 尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。 当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，依此类推。在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米(若没有正好对齐的线，则取最接近对齐的线进行读数)。如有零误差，则一律用上述结果减去零误差(零误差为负，相当于加上相同大小的零误差)，读数结果为： L=整数部分+小数部分-零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了，如图2.3-4。 L= 对准前刻度+游标上第n条刻度线与尺身的刻度线对齐 *(乘以)分度值 如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。 以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步; 1)根据副尺零线以左的主尺上的最近刻度读出整毫米数; 2)根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02 读出小数; 3)将上面整数和小数两部分加起来，即为总尺寸。 0.02mm游标卡尺的读数方法 如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。副尺0 线后的第9条线表示：
游标卡尺的使用方法及测量精度 一 游标卡尺的测量精度 测量或检验零件尺寸时，要按照零件尺寸的精度要求，选用相适应的量具。游标卡尺是一种中等精度的量具，它只适用于中等精度尺寸的测量和检验。用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸，都是不合理的。前者容易损坏量具，后者测量精度达不到要求，因为量具都有一定的示值误差，游标卡尺的示值误差见表2-2。 表2-2 游标卡尺的示值误差 mm 游标卡尺的示值误差，就是游标卡尺本身的制造精度，不论你使用得怎样正确，卡尺本身就可能产生这些误差。例如，用游标读数值为0.02mm 的0～125mm 的游标卡尺(示值误差为±0.02mm)，测量 50mm 的轴时，若游标卡尺上的读数为50.00mm ，实际直径可能是 50.02mm ，也可能是 49.98mm 。这不是游标尺的使用方法上有什么问题，而是它本身制造精度所允许产生的误差。因此，若该轴的直径尺寸是IT5 级精度的基准轴 ( )，则轴的制造公差为0.025mm ，而游标卡尺本身就有着±0.02mm 的示值误差，选用这样的量具去测量，显然是无法保证轴径的精度要求的。 如果受条件限制(如受测量位置限制)，其他精密量具用不上，必须用游标卡尺测量较精密的零件尺寸时，又该怎么办呢?此时，可以用游标卡尺先测量与被测尺寸相当的块规，消除游标卡尺的示值误差(称 为用块规校对游标卡尺)。例如，要测量上述 50mm 的轴时，先测量50mm 的块规，看游标卡尺上的读数 是不是正好50mm 。如果不是正好50mm ，则比50mm 大的或小的数值，就是游标卡尺的实际示值误差，测量零件时，应把此误差作为修正值考虑进去。例如，测量50mm 块规时，游标卡尺上的读数为49.98mm ，即游标卡尺的读数比实际尺寸小0.02mm ，则测量轴时，应在游标卡尺的读数上加上0.02mm ，才是轴的实际直径尺寸，若测量50mm 块规时的读数是50.01mm ，则在测量轴时，应在读数上减去0.01mm ，才是轴的实际直径尺寸。另外，游标卡尺测量时的松紧程度(即测量压力的大小)和读数误差(即看准是那一根刻线对准)，对测量精度影响亦很大。所以，当必须用游标卡尺测量精度要求较高的尺寸时，最好采用和测量相等尺寸的块规相比较的办法。 二 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1 测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。 2 移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。 3 当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时，可以轻 φ φφφφ
凡尔集团质量管理部培训教材 游标卡尺使用方法及注意事项 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得 正确的测量结果，确保产品质量。 标卡尺的工作原理 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用
内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。 当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。 在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。 测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。卡尺的内量爪的有效深度为12mm, 如超过此深度应采用其它方法进行丈量。丈量外径时应把丈量面拉大且超过被测体, 测内径时应将丈量面置小於被测体然后再进行测量。进行深度丈量时, 先把丈量杆拉出超过被测体深度, 然后缓慢压至被测体上测量面, 丈量时应保证测量杆垂直被测面。进行内孔测量时, 应保证卡尺两内丈量面连线穿过孔中央圆且垂直於上下孔中央连线或水平移动, 以保证所测的值为该孔径穿过中央点的最大值。数显卡尺在进行长距离的丈量时, 应保持匀速和缓慢移动, 过快会引起跳数 卡尺的读数 读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L＝整数部分＋小数部分－零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线之右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了，如图2.3-4。 L= 对准前刻度+游标上第n条刻度线与尺身的刻度线对齐 *（乘以）分度值如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。 它的读数是：20.76mm
