热处理电炉安全操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 1. 热处理工人在进行各种工艺操作前必须穿戴好规定的安全防护用品。 2. 加热炉在使用前需要检查其电源接头和电源线路的绝缘是否良好。 3. 操作工在进行装炉前，首先要检查炉膛后面及小车下面的几组接线铝夹头是否有熔化现象，如有，应找电工马上更新。 4. 在合上闸后，应观察炉膛后面及小车下面几组铝夹头上的固定螺栓是否发红，若发红，应找电工拧紧。合上闸后，操作工用手晃几下热电偶传导线，看表盘
上的黑针和红划线针是否上下摆动幅度较大，若大，应找电工拧紧表盘后的螺栓或拧紧热电偶上的螺栓。 5. 每次装炉前应先设定一个低温数值，来验证表盘上黑针指出的数是否和设定的温度值相符。然后按照黑针指出的数值来修正设定温度的红指针。到达恒温阶段还要摇起炉门观察小车上各炉板温度是否接近均匀，如发现个别炉板温度过高，先立即找电工查明原因。 6. 工件的装炉与出炉均不能触及电垫元件，以免断电装置失效时发生触电事故。 7. 进行热处理操作时，操作工不得离开现场，切实注意观察温度和设备运转情
课程设计退火炉温度 控制系统
课程设计设计题目：退火炉温度控制系统 学院： 专业： 班级： 姓名： 学号： 指导老师： 日期：
摘要 退火炉是金属热处理中的重要设备，它把压力容器加热到一定温度并维持一段时间，然后让其自然冷却。其目的在于消除压力容器的整体压力。提高压力容器的使用寿命。温度是退火炉的主要被控变量，是保证其产品质量的一个重要因素。退火炉温度控制的稳定性和控制精度直接影响产品的质量。 本文以AT89C51单片机为控制核心，采用模块化的设计方案，包括硬件设计与软件设计两部分。硬件设计包括温度检测模块，按键模块，执行模块，LED显示模块，单片机最小系统。本设计要求采用电热丝加热，通过A/D转换将采集到的温度数据输入单片机中，与系统给定值比较，从而对退火炉的温度进行控制，通过按键输入控制信号，三位LED显示炉温。最后设计出最少拍无纹波控制器，通过MATLAB仿真检验是否有纹波。
目录 第1章绪论 (3) 1.1设计背景与算法 (3) 第2章课程设计的方案 (5) 2.1概述 (5) 2.2系统组成总体结构 (5) 第3章程序设计与程序清单 (7) 3.1单片机最小系统设计 (7) 3.1.1单片机选择 (7) 3.1.2时钟电路设计 (8) 3.1.3复位电路设计 (9) 3.2程序清单与电路图 (11) 3.3温度控制电路 (17) 第4章控制算法 (18) 4.1程序框图 (18) 4.2算法设计 (19) 第5章课程设计总结................................................ - 22 -
托辊网带式控温冷却热处理生产线 技 术 方 案 湖北十堰华美炉业有限公司 二0一二年四月 托辊网带炉控温冷却生产线技术方案 一.基本要求: 1.工件名称:曲轴件锻造后余热利用热处理生产线 2.工件尺寸: 最大工件长:450mm; 直径:42mm; 重量:15kg 3.工作区尺寸:快冷部分: 网带宽720mm; 控温区长:5000mm; 缓冷部分: 网带宽720mm; 加热区长:10000mm; 低温快冷部分: 网带宽720mm; 加热区长:8000mm; 4.热处理要求:正火,热处理后表面光洁, 硬度均匀, 金相组织 符合国家行业标准。 二.设备组成: 本生产线主要由托辊网带式正火炉、网带式回火炉、前后工作台等部分组合。
1.正火炉快冷段网带运行采用托辊同步传动, 使网带运行承受 最小张力, 提高使用寿命; 网带运行连续均匀, 和间断进给 的传动相比, 消除了网带返退缺陷和工作经过落料口因时间 不同而引起硬度不均匀的现象。 2.炉顶部装有强力循环风机, 确保炉膛内温度和气氛均匀达到 快速均勻冷却效杲。 3.生产线具备完整可靠的电气自控、安全连锁和报警等功能。生 产线也可单机手动控制,便于调试和维护。 三.设备主要技术参: 1.托辊网带式正火加热炉: (1)电源内客:3N 380V 50Hz (2)额定加热功率:100kw (3)有效快冷区尺寸:720x5000x100mm(宽x长x高) 有效缓冷区尺寸:10000mm (4)最大生产率:3000kg/h (5)控温区数:4区+4区 (6)控温元件: 希曼顿产功率模块(固态继电器), 特 点:4-20mA输入, 具有过热, 缺相, 过流保护, 报警功 能。自动调功。温控仪表: 日本导电, 具有PID自整定, 具有超温断偶保护、报警等功能。 (7)控温精度:≤1℃ (8)炉温均匀度: ≤±3℃(同一区段)
工作行为规范系列 热处理炉安全操作规程（标准、完整、实用、可修改） ?I.

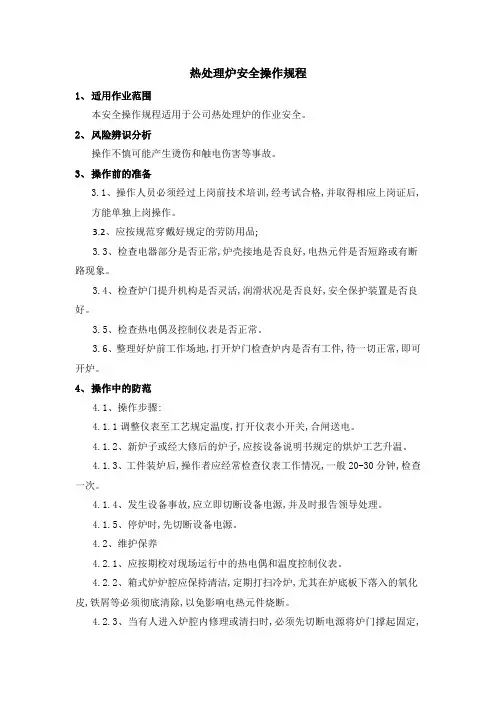

编号: 热处理炉安全操作规程 Safety operati on rules for heat treatme nt furn ace 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 1. 操作人员应注意防火、防爆、防毒、防烫、防触电，了解有关救护知识。工作场地应配备必要的消防器材。 2. 操作人员在工作中不得任意离开工作岗位，临时离开应向代管人交待清楚。 3. 工作前应检查电气设备、仪表及工具是否完好，抽风系统是否完好。工作完毕后应做好工作场地及设备清扫工作。 4. 应尽量采用无氰工艺，化学物品应有专人管理，并严格按有关规定存放。 5. 工作中配制各种化学药剂、试剂时，应严格执行化学试验安全操作规程。 6. 禁止无关人员进入氰化室、化学药品储藏室、中频发电机室和高频淬火室。各室内应保持清洁，不堆放无关物品。 7. 工件进入油槽要迅速。淬火油槽周围禁止堆放易燃易
爆物品。 8. 使用行车（或单轨吊车）时应有专人指挥，并执行有关行车使用的安全操作规程。井式炉及盐浴炉的吊车电机应防 爆，钢丝绳应经常检查，定期更换。 9. 各种废液、废料应分类存放统一回收和处理。禁止随意倾入下水道和垃圾箱，防止污染环境。 10. 采用煤炉、煤气炉、油炉加热进行热处理，应遵守有关炉型司炉工安全操作规程，入炉工件、工具应干燥。 11. 大型热处理炉及连续热处理炉采用炉子机械输送工件和燃料，使用前必须检查炉子机械关键传动部件有无烧损、腐蚀，机械运行轨道上有无障碍物，工作堆放高度和宽度是否超过规定，堆放平稳与否，工件出炉卸车时应注意防止烫伤和砸伤事故。 请输入您公司的名字 Foon shi on Desig n Co., Ltd
一、设计任务书 题目：设计一台中温箱式热处理电阻炉； 生产能力：160 kg/h ； 生产要求：无定型产品，小批量多品种，周期式成批装料，长时间连续生产； 要求：完整的设计计算书一份和炉子总图一张。 二、炉型的选择 根据生产特点，拟选用中温箱式热处理电阻炉，最高使用温度650℃，不通保护气氛。 三、确定炉体结构及尺寸 1.炉底面积的确定 因无定型产品，故不能用实际排料法确定炉底面积，只能用加热能力指标法。已知生产率p 为160 kg/h ，按照教材表5-1选择箱式炉用于退火和回火时的单位面积生产率p 0为 100 kg/(m 2﹒h )，故可求得炉底有效面积： F 1=P P 0=160100 =1.6m 2 由于有效面积与炉底总面积存在关系式F 1F ?=0.60~0.85，取系数上限，得炉底实际面积： F = F 10.85=1.6 0.85 =1.88m 2 2.炉底长度和宽度的确定 由于热处理箱式电阻炉设计时应考虑出料方便，取L B ?=2，因此，可求得： L =√F 0.5?=√1.880.5?=1.94m B =L 2?=1.942?=0.97 m 根据标准砖尺寸，为便于砌砖，取L =1.970 m ，B =0.978 m ，如总图所示。 3.炉膛高度的确定 按照统计资料，炉膛高度H 与宽度B 之比H B ?通常在0.5~0.9之间，根据炉子工作条件，取H B ?=0.654m 。 因此，确定炉膛尺寸如下： 长 L =(230+2)×8+(230×1 2+2)=1970 m 宽 B =(120+2)×4+(65+2)×2+(40+2)×3+(113+2)×2=978mm 高 H =(65+2)×9+37=640 mm 为避免工件与炉内壁或电热元件搁砖相碰撞，应使工件与炉膛内壁之间有一定的空间，确定工作室有效尺寸为： L 效=1700 mm B 效=700 mm H 效=500 mm 4.炉衬材料及厚度的确定 由于侧墙、前墙及后墙的工作条件相似，采用相同炉衬结构，即113mm QN ?0.8轻质粘土砖，+80 mm 密度为250 kg m 3?的普通硅酸铝纤维毡，+113mm B 级硅藻土砖。 炉顶采用113 mmQN ?1.0轻质粘土砖，+80 mm 密度为250 kg m 3?的普通硅酸铝纤维毡，+115 mm 膨胀珍珠岩 。 炉底采用三层QN ?1.0轻质粘土砖(67×3)mm ，+50 mm 密度为250 kg m 3?的普通硅酸铝
热处理电阻炉安全操作规程 1、箱式电阻炉 1、1作业前检查： 1、1、1测温仪表、热电偶、电气设备接地线等是否完好； 1、1、2炉膛内是否有遗留工件，炉底板电阻是否完好。 1、2工件进出炉时应断电操作，不允许工件或工具与电阻丝相碰撞或接触。 1、3箱式电阻护使用温度不允许超过额定值。 1、4电炉通电前应首先合闸，再开控制柜电钮。停炉时应先关控制柜电钮，再拉闸。 1、5每日清理设备各部位（包括炉底板下部）的氧化物和杂物。 1、6工作完毕应整理工作场地，并向下一班次操作负责人交待设备情况。 2、井式电阻炉 2、1管理者应指定炉前操作负责人。 2、2使用前检查设备及炉盖提升装置、工件吊具是否缺损，设备接地、风扇是否良好。 2、3装、出炉工件时应切断电源，不允许带电操作。吊装工件时应注意不应碰撞或接触电阻丝，工件重量不允许超过吊具规定负荷。 2、4开炉过程中，温度不允许超过额定值。 2、5吊装工件时，炉子平台上、下不允许站人。 3、气体渗碳炉 3、1 指定炉前操作负责人。 3、2工作前准备： 3、2、1检查设备的接地情况，并将测量仪表按工艺规范调整正确； 3、2、2 检查炉盖的升降机构是否正常； 3、2、3风扇转动平稳、无噪音，风扇的冷却水管应完好无堵塞，工作中的冷却出水温度不允许大于60℃；
3、2、4输油管道应完好畅通无渗漏，排气管、滴油器应畅通； 3、2、5炉罐内应无碳黑之类杂物，炉子应密封良好； 3、2、6检查吊车的吊放工具是否良好，工件起吊后吊钩下不允许站人。 3、3先给风扇轴迷宫装置通冷却水，然后给设备通电。 3、4温度在3600℃以上时不允许关掉风扇。 3、5温度在750℃以下时不允许向炉内滴注煤油，以防爆炸。 3、6 RJJ 系列气体渗碳炉最高工作温度不允许超过950℃。各设备装置量及最大工件尺寸应符合设备的技术要求。 3、7工件进出炉时设备应断电；吊车的升降速度应缓慢，起吊工件时应将吊钩对中。 3、8在渗碳过程中应点燃从炉内排出的废气。 3、9渗碳工作完毕应立即用辅助炉盖将渗碳炉罐盖好。 3、10液体渗碳剂、甲醇等均属易燃易爆物品，应严格保管，注意防火防爆。 3、11定期检查设备，清洁环境卫生。 4、气体氮化炉 4、1指定炉前操作负责人。 4、2氨瓶应放置在阴凉通风的地方，距离工作场地5m 以上，不允许靠近热、电源，或受日光曝晒，以防气体受热膨胀爆炸。 4、3氨瓶应在指定地点立放，不准用吊车运送，不准摔碰、涂油脂和卧放。 4、4冬季存放氨瓶，环境气温应保持在20℃左右。如液氨冻结，只能用水冲淋化冻，不允许用火或电炉烘烤。 4、5液氨用完后，应在瓶上标注“已用完”，并集中堆放。 4、6氮化炉装好料后，应仔细检查氨气管道、炉盖是否有泄漏，以免污染环境，氨气中毒；严防氨分解出来的氢气遇火自燃，引至氮化包内引起爆炸。

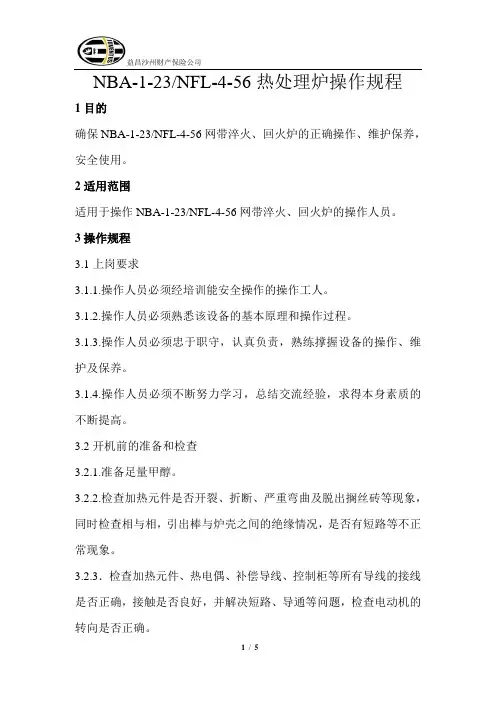

网带炉详细说明 网带炉介绍和特点：经过半个多世纪的发展，第一代网带炉从氧化气氛下加热逐步发展到第二代保护气氛、少无氧化加热，又进步到第三代可控气氛加热，第四代计算机管理，在廿一世纪的今天，网带炉是如何发展的网带炉的特点 今天热处理网带炉发展的动力和其它产品一样源自市场的需求，发展的成果来自技术的进步。我国改革开放政策正大大地推动并加速了热处理行业发展过程。 廿一世纪的网带炉技术将带有鲜明的时代特征，具有四大特点：智能化热处理、高质量热处理、低成本热处理、清洁的热处理 ■网带炉的发展方向： 网带炉生产线采用无污染DX气体回火发黑技术、无污染利用回火余热染黑技术取代了传统有污染的发黑工艺。网带炉热污染为零。 ■网带炉的详细介绍： 经过半个多世纪的发展，第一代网带炉从氧化气氛下加热逐步发展到第二代保护气氛、少无氧化加热，又进步到第三代可控气氛加热，第四代计算机管理，在廿一世纪的今天，网带炉是如何发展的网带炉的特点? 今天热处理网带炉发展的动力和其它产品一样源自市场的需求，发展的成果来自技术的进步。我国改革开放政策正大大地推动并加速了热处理行业发展过程。 廿一世纪的网带炉技术将带有鲜明的时代特征，具有四大特点：智能化热处理、高质量热处理、低成本热处理、清洁的热处理. 1智能化热处理 研究发展人员运用最新CAD程序和热处理数据库，计算机模拟仿真技术和控制技术，采用高度柔性化、智能化的综合控制和管理系统于网带炉及其生产线。 未来的网带炉操作者仅需将待处理的工件数量、图纸输入计算机，整套设备将自行处理出高质量的产品。 目前已实现了整个系统实时多项目操作控制。如控制装料厚度、网带速度、温度、碳势等。可全屏幕监视及控制分批进料之移动。能完全工艺程序控制，可储存9999个工艺。能完全记录设备运行状况中所检测到的工艺参数(零件号、材料、温度、碳势等)送计算机进行处理并存储记录。可随时调阅和打印。可贮存十年的记录。密码分层控制，完全分层。含有新炉升温程序，停炉升温程序可有效执行升温过程等. 2高质量的热处理 质量分散率为零，热处理畸变为零。质量控制措施： 上料控制系统：重量、数量、均匀性可控。实现翻斗式、吸盘式、磁带性、阶梯式、震动式料系统普遍推广采用。上料节奏自动控制、变频调速。零件方向自动排列。加料厚度实现实时监控。从源头上为热处理工艺的准确执行提供保证。 设备温度控制：炉温稳定性±1℃、炉温均匀性±10℃，冷处理温度均匀性±5℃，开关式温控将被淘汰。
热处理箱式电阻炉课程设计 一、设计任务 1、炉型：箱式炉 2、设计要求：（1）生产率或一次装炉量：100kg/h （2）零件尺寸：长、宽、高尺寸最大不超过150mm （3）零件材料：中、低碳钢、低合金钢及工具钢 （4）零件热处理工艺：淬火加热 3、任务分析： （1）生产率或一次装炉量为100kg/h ，属小型炉； （2）生产长、宽、高尺寸最大不超过150mm 的零件，选择箱式炉合理； （3）淬火加热工艺表明所设计的箱式炉属于中温范畴。 二、电阻炉的炉体结构设计 1、炉型选择：由于所生产的零件尺寸较小，都不大于150mm ，且品种较多，热处理 工艺为淬火加热，具体品种的淬透性不同，工艺有所差别，故采用周期作业中温箱式热处理炉进行设计。（额定温度为950℃） 2、炉膛设计 （1）典型零件的选定 参照设计任务的要求，选用40Cr 钢齿轮模拟设计 ①齿轮参数：分度圆mm d 128= 齿顶圆mm d a 136= 齿数32=z 模数 4=m 齿宽mm b 70= 全齿高mm h 9= 齿根圆mm d f 118= 齿轮孔径mm d 40=孔 ②设定工艺曲线： 加热时间 t=a ×k ×D （a ：加热系数，k ：工件装炉条件修正系数，D ：工件 《热处理手册》第四版第二卷，机械工业出版p55 工艺周期为5h 《热处理设备》p117表5-4
有效厚度） 查表得：a 为1.2-1.5min/mm 取1.3 min/mm k 取1.8 故时间 t=1.3×1.8×70=163.8min 取加热时间3h ，保温时间2h 工艺周期为5h （2）确定炉膛尺寸 一次装炉量=生产率×周期=100kg/h ×5h=500kg 单位重量 kg kg d d 337.6108.7b ])2 ( )2[(m 322 =???-=孔π 零件个数 809.78337 .6500 ≈== n 个 查表可知，炉底单位面积生产率 h m kg P ?=20100 有效面积 22 01100 100m m P P F === 有效 由于工件之间距离为工件高度的0.3-0.5，故取工件之间距离为30mm 设计每次装炉80个零件，分两层分布，每层40个,纵向8个,横向5个 实际炉底面积 224.125.18 .01 m m K F F ≈== = 有效实 （K 为炉底利用系数，通常为0.8-0.85） 取 长 L=1.4m ， 宽 B=1.0m 炉子高度一般为（0.52-0.90）B ，取0.6B ，故H=0.6m 3、炉体各部分结构 （1）炉衬：分为内层耐火层和外层保温层 内层：用QN —1.0的轻质耐火粘土砖 外层：B 级硅藻土砖，热导率为t 1023.0131.03 -?+，最高使用温度为900℃ （2）炉墙： 耐火层：QN —1.0轻质耐火粘土砖，规格为230×113×65mm ，热导率为 t 3110256.029.0-?+=λ，厚度 mm 1131=δ 保温层：B 级硅藻土砖，规格为230×113×65mm ，热导率为 t 1023.0131.03 -2?+=λ，厚度 mm 2302=δ 炉膛尺寸： L=1.4m B=1.0m H=0.6m 《热处理设备课程设计指导书》附表2
文件编号：TP-AR-L5258 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 盐浴炉热处理工安全操作规程正式样本
盐浴炉热处理工安全操作规程正式 样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1．工作前要指定炉前操作负责人，遵守一般热 处理工安全操作规程。并做好如下准备： (1)必须穿戴好工作服、工作帽、皮鞋、眼镜或 防护面罩； (2)仔细检查测温仪表、仪器、电气设备接地线 等是否完好正确； (3)检查抽风装置是否正常，液体氰化炉应单独 抽风； (4)检查汇流铜板，主、辅电极是否短路。 (5)清除盐炉炉面的凝固盐层和抽风口附近的污
物，击碎凝固盐层，避免熔盐爆出； (6)入炉的工件、工具、夹具和挂具等均应干燥无水，必须经过烘烤或预热。 2．调节电流时应先将变压器断电。 3．盐炉启动时应采用低电压，以后逐渐升压。 4．工件不准与热电偶，电极相接触。 5．工件应捆扎牢靠，若掉入炉内应断电后捞取。 6．添加的盐类及脱氧刑，必须经过烘烤并应缓慢加入。加盐量应控制在规定范围内。 7．中温盐炉应每班脱氧、捞渣一次。高温盐炉连续工作4小时即应脱氧。 8．每次停炉前应检查辅助电极是否完好、干燥，放入时应首先断电。 9．高温盐炉使用温度一般不超过1300℃，中温
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编订：XXXXXXXX 20XX年XX月XX日 热处理箱式炉安全操作规 程简易版
热处理箱式炉安全操作规程简易版 温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1遵守一般热处理工安全操作规程。仔细检测温度仪表、热电偶电气设备、接地线等是否完好。 2检查炉膛内是否有异工件，炉底板、电阻丝是否完好。 3工件进出炉应断电操作，并注意工件或工具不得与电阻丝相碰撞接触。装、出炉时不得砸撞炉底板，不得撞击阁砖。 4电炉通电前应首先合闸，再开控制柜电钮。停炉时应首先关控制柜电钮，再拉闸。 5每两周必须清理一次炉底上的杂物，发现问题应及时处理好。
6使用温度不得超过950℃。每次大修理后，在使用前需经过电热烘干，升温到300℃到400℃时取出炉底板，打开炉门八小时烘，然后关闭炉门再升温到500℃到600℃烘干8小时。 7发现仪表失灵，电阻丝相互接触烧坏，电阻丝加热时不平衡，应停炉并通知维修人员进行修理。 8发生事故要保持现场，并报告有关部门。 该位置可填写公司名或者个人品牌名 Company name or personal brand name can be filled in this position
北华航天工业学院 《热处理工艺设计》 课程设计报告 报告题目：CA8480轧辊车床主轴 和淬火量块 热处理工艺的设计 作者所在系部：材料工程系 作者所在专业：金属材料工程 作者所在班级：B10821 作者学号：20104082104 作者姓名：倪新光 指导教师姓名：翟红雁 完成时间：2013.06.27
课程设计任务书 课题名称 CA8480轧辊车床主轴和淬火量块 热处理工艺的设计 完成时间06.27 指导教师翟红雁职称教授学生姓名倪新光班级B10821 总体设计要求 一、设计要求 1.要求学生在教师指导下独立完成零件的选材； 2.要求学生弄清零件的工作环境。 3.要求学生通过对比、讨论选择出最合理的预先热处理工艺和最终热处理工艺方法； 4.要求学生分别制定出预先热处理和最终热处理工艺的正确工艺参数，包括加热方式、加热温度、保温时间以及冷却方式； 5.要求学生写出热处理目的、热处理后组织以及性能。 工作内容及时间进度安排 内容要求时间备注 讲解并自学《金属热处理工艺》课本第六章；收集资料, 分析所给零件的工作环境、性能要求, 了解热处理工艺设计的方法、内容和步骤； 通过对零件的分析，选择合适的材料以及技术要 求 0.5天 热处理工艺方法选择和工艺路线的制定 确定出几种（两种以上）工艺 线及热处理 方案，然后进行讨论对比优缺点, 确定最佳工艺 路线及热处理工艺方案 1.5天 热处理工艺参数的确定及热处理后组织、性能 查阅资料，确定出每种热处理工艺的参数, 包括加热方式、温度和时间，冷却方式等，并绘 出相应的热处理工艺曲线 1.5天 编写设计说明书按所提供的模板 0.5天 答辩1天 课程设计说明书内容要求 一. 分析零件的工作环境，确定出该零件的性能要求，结合技术要求，选出合适的材料，并阐述原因。 二. 工艺路线和热处理方案的讨论。要求两种以上方案进行讨论，条理清晰，优缺点明确。 三. 每种热处理工艺参数的确定（工序中涉及到的所有热处理工艺）。写出确定参数的理由和根据，（尽可能写出所使用的设备）要求每一种热处理工艺都要画出热处理工艺曲线; 四. 写出每个工序的目的以及该零件热处理后常见缺陷。
1热处理人员接到任务时首先检查热处理炉的状况是否满足热处理的条件，包括以下项目： 1.1温层是否完好。 1.2挡风墙是否完好。 1.3油泵、风机是否能正常工作。 1.4测温仪表是否正常。 1.5风冷要求是否能满足。 1.6炉车运行是否完好。 1.7油库油量是否满足生产需要。 1.8油嘴调节系统是否灵敏可靠。 1.9以上情况正常时，可进行下面操作；如不正常，应查出原因并使其恢复正常。 2热处理人员根据生产安排合理吊装工件，工件摆放应符合以下规定: 2.1弯管在炉车上的排列应考虑散热不受阻隔，风冷散热方便，火嘴墙应便于火焰通过，但不直接烧在弯管上。 2.2弯管应用垫砖垫放牢靠平稳，防止钢管变形，并应考虑垫砖承受能力。 2.3两层码放时，应注意上下层管子之间尽量避免相压而以垫砖承受为主，当不可避免时，相压部位必须有支点不得悬空。 2.4两层码放时，对大口径薄壁管，第二层必须以耐火砖为支点，不得压在底层弯管上，且管口必须支撑，支撑物必须靠牢吃力。
2.5工件摆放完毕后应画管子摆放图以便记录管子编号。 3装炉结束后，将炉车开进炉内，放下炉门，将炉门与炉车、炉车与后炉墙之间的缝隙用沙土、石棉布等加以密封 4启动油泵、风机、点燃火嘴。 5调整火嘴及风量，使炉内温度按照热处理工艺曲线的要求控制升温速度恒温时间及冷却速度。 6控制炉温和工件温度的热电偶必须经计量合格，且在计量的有效期内。热电偶的安装位置应能正确反映炉温和工件的真实温度。 7热处理炉的油系统管路，接头应坚持每天检查一次，如有渗油现象应立即排除。 8吊装管件时，应先检查钢丝绳及卸卡物是否合格，注意吊装角度, 并合理使用钢丝绳及卸卡。 9每次工作完毕要拉闸断电。 10炉车的耐火砖垫块应经常检查及时更换。 11热处理炉车轨道下不得放置障碍物，炉车进炉或出炉时，必须 一人在外瞭望，一人操作。 12点火前应进行炉周围检查，清理易燃易爆物后才允许点炉，引 火防止烧伤自己，不得在眼前点火，应侧脸点火。 13经常检查油路系统是否漏油，如有漏油应及时处理。 14出炉前，应注意检查周围有无易燃易爆物品 15做好班前安全交底，班后安全总结，做好自身安全保护工作。 16遵守安全规章制度，如进入车间戴安全帽，穿绝缘鞋等。
YF-ED-J3574 可按资料类型定义编号 热处理箱式炉安全操作规 程实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
热处理箱式炉安全操作规程实用 版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1遵守一般热处理工安全操作规程。仔细检 测温度仪表、热电偶电气设备、接地线等是否 完好。 2检查炉膛内是否有异工件，炉底板、电阻 丝是否完好。 3工件进出炉应断电操作，并注意工件或工 具不得与电阻丝相碰撞接触。装、出炉时不得 砸撞炉底板，不得撞击阁砖。 4电炉通电前应首先合闸，再开控制柜电 钮。停炉时应首先关控制柜电钮，再拉闸。
5每两周必须清理一次炉底上的杂物，发现问题应及时处理好。 6使用温度不得超过950℃。每次大修理后，在使用前需经过电热烘干，升温到300℃到400℃时取出炉底板，打开炉门八小时烘，然后关闭炉门再升温到500℃到600℃烘干8小时。 7发现仪表失灵，电阻丝相互接触烧坏，电阻丝加热时不平衡，应停炉并通知维修人员进行修理。 8发生事故要保持现场，并报告有关部门。
真空热处理炉 设计说明书 （课程设计） 一、设计任务说明说： WZC-60型真空淬火炉技术参数：
二、确定炉体结构和尺寸： 1、炉膛尺寸的确定 由设计说明书中，真空加热炉的有效加热尺寸 为900mm×600mm×450mm ，隔热屏部结构尺寸 主要根据处理工件的形状、尺寸和炉子的生产率决定， 并应考虑到炉子的加热效果、炉温均匀性、检修和装 出料操作的方便。一般隔热屏的表面与加热器之 间的距离约为50—100mm；加热器与工件(或夹具、 料筐)之间的距离为50一150mm。隔热屏两端通常不 布置加热器，温度偏低。因此，隔热屏每端应大于 有效加热区约150—300mm，或更长一些。从传热学 的观点看，圆筒形的隔热屏热损失最小，宜尽量采用。 则： L＝900＋2×(150～300)＝1100～1400mm B＝600＋2×(50～150)＋2×(50～100) ＝800～1100mm H＝450＋2×(50～150)＋2×(50～100) L=1300㎜＝650～950mm B=900㎜不妨，我们取L=1300 mm；B=900mm；H=850mm。 H=850㎜
2、炉衬隔热材料的选择 由于炉子四周具有相似的工作环境，我们一般选用相同的材料。为简单起见，炉门及出炉口我们也采用相同的结构和材料。这里我们选用金属隔热屏，由于加热炉的最高使用温度为1300℃，这里我们采用六层全金属隔热屏，其中三层为 钼层，外三层为不锈钢层。 按设计计算，第一层钼辐射屏与炉温相等，以后各辐射屏逐层降低，钼层每层降低250℃左右，不锈钢层每层降低150℃左右。 则按上述设计，各层的设计温度为： 第一层：1300℃；第二层：1050℃； 第三层：800℃；第四层：550℃； 第五层：400℃；第六层：250℃； 水冷夹层壁：100℃ 最后水冷加层壁的温度为100℃<150℃， 符合要求。 3、各隔热层、炉壳壁的面积及厚度 （1）、隔热屏 由于隔热层屏与屏之间的间距约8～15mm，这里我们取10mm。钼层厚度0.3mm，不锈钢层厚度0.6mm。屏的各层间通过螺钉和隔套隔开。
深圳市中达电炉厂产品使用说明书 连 续 式 网 带 炉 说 明 书 电话: 0755— 81700696 81700526 81700620 传真: 0755— 81700525 网址: https://www.doczj.com/doc/f0192087.html,
一、公司介绍 深圳市中达电炉厂于2008年通过ISO9001质量管理体系认证。是一家集专业设计、生产非标环保节能工业电炉，控制软件开发及生产于一体的专业电炉厂，尤其在高温电炉领域有着丰富的经验，并有过很多成功案例。我们长期着力于改变生产和工艺存在的难题，不断学习、研发以满足客户的需要。改变了传统电炉设计对电网造成的干扰和损耗。在原有的基础上节约了能源。我厂通过引进国际先进电炉设计技术、采用正规厂家生产的优质新型耐火、隔热及发热材料，从而使产品具有使用寿命长、性能可靠、高效节能、升温快、控温精度高等优点。 主要生产：硅钼棒、硅碳棒高温箱式电阻炉，陶瓷推板窑，隧道窑、网带炉、真空烧结炉、真空回火炉、真空热处理炉、台车炉、铝合金炉，蒸气炉、实验炉、高低温烘箱、烘房、ED 涂装线、熔金炉、金属熔练炉，温度可达范围：室温——2500℃。 产品适应范围和用途：中达电炉广泛应用于加工热处理等作业上，如各类陶瓷、玻璃、琉璃、氮化硅、纳米材料、氧化铝等烧结及脱蜡；五金塑胶模具、特殊金属等淬火、回火及热处理；丝印、电镀、金银珠宝、五金塑胶、纳米、变压器、电机、线路板、电器等烘烤脱水及老化测试；铝合金、固溶及时效热处理；碳纤维复合材料二次烧结、ED途装及精细烘干。 技术支持：我厂特请经验丰富的电炉专家吉林工大研究生赵宏哲先生任总工程师，拥有一批经验丰富的设计技术人才、先进的生产检测设备及完善的管理体系，结合深圳特区效率高、速度快、公平、公正、公开的经营模式、资源齐等特点及完善的售后服务体系，产品远销国内外。 二、产品介绍 1）、本产品是一种多功能、高信赖度的节能连续式网带炉，采用国际工业电炉结构设计，材质好、强度高、保温节能效果等，性能优良，且外型美观，操作容易。

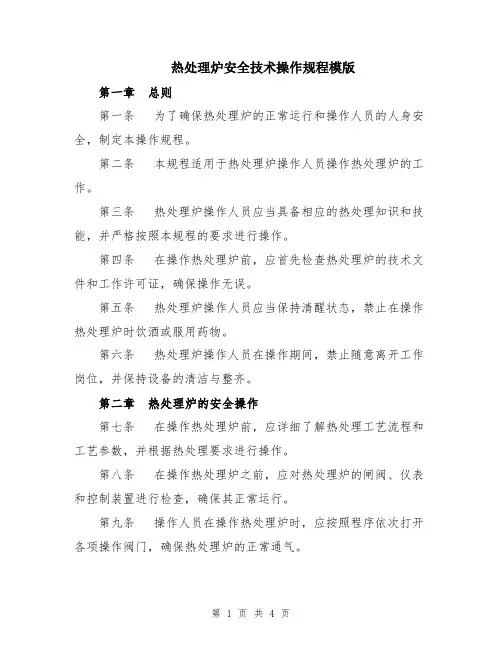

热处理炉安全技术操作规程 一、适用范围：台车式燃气热处理炉 二、管理内容：操作者必须经过技能培训和安全教育培训，掌握本岗位操作技术和燃气安全知识，考核合格方可上岗。进入岗位前，须正确穿戴劳护用品。 三、操作细则与要求： 1、运行前检查： ①、检查炉门、运料台车、密封装置、风机等设备和设施是否完好可靠。 ②、检查各阀门、开关、仪器仪表是否完好可靠，并处在正常位置和状态。 ③、检查天然气(烧嘴前压力0.03-0.05Mpa)、压缩空气 (0.5-0.7Mpa)的压力是否在正常使用的范围内。 ④、检查天然气管道、各阀门有无漏气，如有漏气严禁使用。 ⑤、检查炉门升降钢丝绳：不得有断丝、断股、压痕等现象及其它明显的缺陷; 卡扣牢固无松动现象;不得有脱槽、扭曲等现象。 2、作业操作： (1)、开炉点火的操作 ①、需加热的工件应平稳放置在运料台车上，运料台车到达限位块前应减速，不得使台车车轮猛烈撞击限位块。
②、缩回安全插销后操作台旁的警示灯亮，按住“炉门关”按钮，炉门缓慢、平稳的落下到位，再按住“炉门压紧”按钮，把炉门压紧。 ③、接通电源，首先打开助燃风机,吹扫五分钟左右。 ④、待风机吹扫完毕后再接上燃气阀,打开燃气电磁阀,若出现燃气高压报警,需在压力开关处放散.(旋开压力开关上的螺栓,待燃气压力正常,电磁阀打开后再旋上螺栓)。 ⑤、给控制器送电,在点火之前需检查助燃风管道上的电动执行器是否在最小开度,只有在最小开度时才能点火(为获得执行器最小开度,设定温控表温度低于炉内温度5度,按下确认键后等60秒后点火)。 ⑥、烧嘴依次点火,在烧嘴点火不成功后,需间隔三分钟后按下复位按钮(注:复位按钮按下后立即松开,以免烧毁设备)再次点火,若依然点不着火,需检查助燃风压力是否正常,燃气压力是否正常,烧嘴是否打火,电磁阀是否有打开动作.不可连续点火,否则可能会引起爆炸! ⑦、在每个烧嘴燃烧正常后,再设置所需加热温度转入仪表自动控制温度。 (2)、停炉息火的操作 ①、准备停炉时,依次关闭烧嘴,切断控制器电源。 ②、关闭燃气手阀(位于电磁阀下面的)和燃气电磁阀。
内部编号：AN-QP-HT416 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 热处理箱式电阻炉安全操作规程通用 范本
热处理箱式电阻炉安全操作规程通用范 本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 一、操作者应遵守热处理的操作规程，仔细检查仪表，热电偶，电气设备接地是否完好。 二、检查炉内是否有异工件，炉底板及电阻丝是否完好。 三、当工作中，工件进炉或出炉时应切断电源，注意工件或工具等不得与电阻丝相撞、接触。 四、通电前，应先和闸，再开控制柜电钮；停炉时，先关控制柜电钮，再关空气开关，注意不得炉温超过额定值。
目录 第一章 热处理工设计目的 (1) 第二章 课程设计任务 (1) 第三章 热处理工艺设计方法 (1) 3.1 设计任务 (1) 3.2 设计方案 (2) 3.2.1 12CrNi3叶片泵轴的设计的分析 (2) 3.2.2 钢种材料 (2) 3.3设计说明 (3) 3.3.1 加工工艺流程 (3) 3.3.2 具体热处理工艺 (4) 3.4分析讨论 (11) 第四章 结束语 (13) 参考文献 (14)
12CrNi3叶片泵轴的热处理工艺设计 一. 热处理工艺课程设计的目的 热处理工艺课程设计是高等工业学校金属材料工程专业一次专业课设计练习，是热处理原理与工艺课程的最后一个教学环节。其目的是： （1）培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其所学知识得到巩固和发展。 （2）学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。 （3）进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。 二. 课程设计的任务 进行零件的加工路线中有关热处理工序和热处理辅助工序的设计。根据零件的技术要求，选定能实现技术要求的热处理方法，制定工艺参数，画出热处理工艺曲线图，选择热处理设备，设计或选定装夹具，作出热处理工艺卡。最后，写出设计说明书，说明书中要求对各热处理工序的工艺参数的选择依据和各热处理后的显微组织作出说明。 三. 热处理工艺设计的方法 1. 设计任务 12CrNi3叶片泵轴零件图如图3.1 图3.1 12CrNi3叶片泵轴
2、设计方案 2.1.工作条件 叶片泵是由转子、定子、叶片和配油盘相互形成封闭容积的体积变化来实现泵的吸油和压油。叶片泵的结构紧凑，零件加工精度要求高。叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油再由大到小排油，叶片旋转一周时，完成两次吸油与排油。泵轴在工作时承受扭转和弯曲疲劳，在花键和颈轴处收磨损。因此，要求轴有高的强度，良好的韧性及耐磨性。 2.1.1失效形式 叶片泵轴的主要失效形式是疲劳断裂，在花键和轴颈处可能发生工作面的磨损、咬伤，甚至是咬裂。 2.1.2性能要求 根据泵轴的受力情况和失效分析可知 ,叶片泵轴主要是要求轴具有高的强度，良好的韧性及耐磨性，以保证轴在良好的服役条件下长时间的工作。 2.2钢种材料 12CrNi3A钢属于合金渗碳钢，比12CrNi2A钢有更高的淬透性，因此，可以用于制造比12CrNi2A钢截面稍大的零件。该钢淬火低温回火或高温回火后都具有良好的综合力学性能，钢的低温韧性好，缺口敏感性小，切削加工性能良好，当硬度为HB260～320时，相对切削加工性为60%～70%。另外，钢退火后硬度低、塑性好，因此，既可以采用切削加工方法制造模具，也可以采用冷挤压成型方法制造模具。为提高模具型腔的耐磨性，模具成型后需要进行渗碳处理，然后再进行淬火和低温回火，从而保证模具表面具有高硬度、高耐磨性而心部具有很好的韧性，该钢适宜制造大、中型塑料模具。12CrNi3高级渗碳钢的淬透性较高 ,退火困难。由于不渗碳表面未经镀铜防渗 ,因此渗碳后进行低温回火 , 降低硬度 , 便于切去不渗碳表面的渗碳层。材料加工成叶片泵轴需进行复杂的化学热处理，使心部硬度为 HRC31～HRC41，表面硬度不低于HRC60，从而使泵轴表面有较高硬度，心部呈现
热处理炉 课程设计说明书 班级：材料物理111班 学生姓名：张昊天 学号：1320111964 指导教师：王操 江西理工大学材料科学与工程学院2015 年01 月06 日
目录 一、序言 (3) 二、设计任务书 (4) 三、炉型选择 (5) 四、确定炉体结构和尺寸.................................. (5) 五、计算砌体平均表面积 (6) 六、炉子功率的计算 (7) 七、炉子热效率计算 (10) 八、炉子空载是的功率计算 (10) 九、空炉升温时间计算 (10) 十、功率的分配与接线 (12) 十一、炉子技术指标（标牌） (13) 十二、设计小结 (14)
一、序言 热处理炉课程设计是在我们学完了大学的这门专业课、以及大部分专业课之后进行的。这是我们在进行课程设计对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年大学生活中占有重要的地位，本次课程设计旨在培养我们实际设计热处理炉及相关设备的能力，通过这次设计我将使我们获得综合运用过去所学知识，为将来搞好毕业设计、走上工作岗位打下坚实基础。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次锻炼。此次课程设计对给定的生产率分析并进行技术指标设计，其中考察了炉体材料选择，不同结构部位尺寸的选择，能量与实际结构的院系及实际要求，热力学，电学相关知识，历时两个星期的设计加深了对所学知识的理解，有助于今后能够熟练地运用于工作中。设计过程中遇到一些疑问经过老师的悉心指导都得以解决，在此对老师表示忠心地感谢。适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后工作打下一个良好的基础。 由于能力有限，设计尚有许多不足之处，恳请老师给予指教。
内部编号：AN-QP-HT607 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 箱式电阻炉热处理安全操作规程通用 范本
箱式电阻炉热处理安全操作规程通用范 本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1.遵守一般热处理工安全操作规程,检查测温仪表、热电偶、电气设备接地线是否完好。 2.检查炉膛内是否有其它工件,炉底板,电阻丝是否完好。 3.工件进出炉时应断电操作,并注意工件或工具不得与电阻丝碰撞和接触。 4.箱式电阻炉使用温度不得超过额定值。
5.电炉通电前应先合闸,再开控制柜电钮,停炉时,应先关控制柜电钮再拉闸。 6.每月定期清理设备各部位(包括炉底板下部)的氧化物和脏物,发现问题应及时修理。 7.热处理干燥箱、保温炉、电溶炉不得超过额定温度,其余均按本规程执行。 8.工作完毕整理工作场地,并填写交接班记录。(铁粉联动线操作工安全操作规程。 可在此位置输入公司或组织名字 You Can Enter The Name Of The Organization Here
