斯派克光谱仪
产品简介:
厂商:德国斯派克

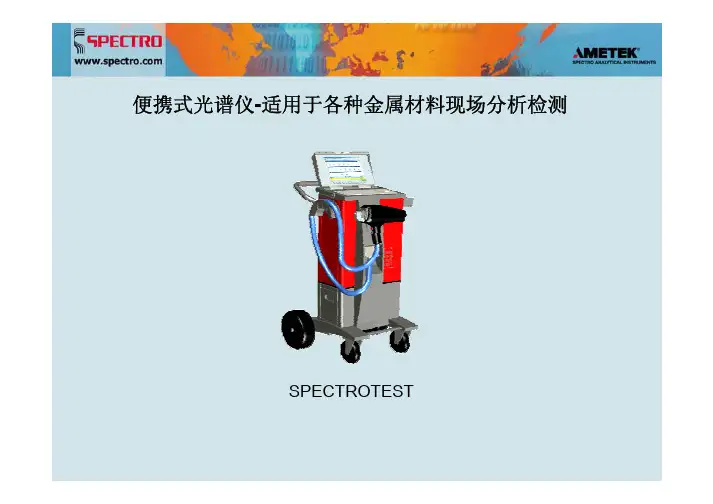

型号: SPECTRO TEST
名称:德国斯派克便携式直读光谱仪
描述: SPECTRO TEST采用ICAL智能标准化系统,APF自动程序识别系统,其特殊设计的光学系统等技术与CCD技术结合,使SPECTRO TEST成为同类光谱仪中的领先者。该仪器具有分析精度高、稳定性好、操作方便、应用灵活、体积小、重量经等特点。
仪器简介:
SPECTROTEST便携式直读光谱仪是目前市场上精度最高,操作最方便的便携式光谱仪,如果样品处理得好,实验结果与实验室分析结果非常接近。可在现场完成对多种金属材料的精确定量分析,牌号鉴别和材料分选,选配带有小光学系统的激发枪,可精确分析钢中的C,P,S,B,Sn等元素。
独有的ICAL标准化功能,可用一块标样完成所有工作程序的标准化工作。APF自动基体识别软件可自动识别被测材料的基体,自动选择相应的分析程序,激发枪重量只有1 公斤,操作灵活方便。
主要特点:
1.采用全新设计的光学系统,密封吹氩气,使仪器免受外界环境影响
2.ICAL标准化功能,实现了1块标准化样品完成所有程序的校准工作
3.多种特殊形状样品夹具,满足各种分析要求
4.WINDOWS 2000软件,高硬件配置,多种输出接口,并可上网传输数据
5.采用交直流双电源,应用范围不受限制
技术参数:
1.16块CCD作为接收器,对分析基体,元素无限制
2.光栅焦距400mm,分辨率好,精度高
3.波长范围174--520nm,可分析C,P,S,B,Sn
4.工作温度:0-50度
5.重量24公斤
手持式X射线荧光光谱仪 SPECTRO xSORT --用于现场金属材料的 快速准确分析
长期以来德国斯派克公司在现场金属分析方面积累了丰富的经验,其产品在世界各地已经成为此类仪器的标准。 斯派克公司在实验室X荧光光谱仪方面世界领先,在此基础上又开发出了坚固轻便的手持式SPECTRO xSORT荧光光谱仪,用于现场金属材料的分析和分选。 仪器采用高效的激发源和检测器,实现了高精度,快速,安全的现场金属分析。把实验室级别的分析结果和轻松方便的操作方式完美地结合在一起。
独特的激发源 独特的检测器 仪器采用与斯派克公司高性能台
式荧光光谱仪相同的小型化,低剂量的X射线管,保证了激发效果。特殊开发的SDD(Silicon Drift Detector数据采集速度10倍于传统的检测器,使仪器分析功能更强大,传输速度更快。2秒钟分析出41种元素SPECTRO xSORT 可在2 秒钟内分析出从元素周期表Mg 到 Th 的多达41种元素,如要分选铝合金和镁合金则也只需要10秒。无须氦 气冲洗或真空系统即可分析Al, Mg,Si和P元素。 快门 SPECTRO xSORT有一个快门,可 关闭检测窗口保护检测器。同时 它又作为ICAL标准样品,在每次 仪器检测完毕后自动校准仪器。 任何偏差可立刻检测到并自动修 正。所以,仪器始终处于良好状 态,保证了分析结果的准确性。坚固,耐用,轻巧
SPECTRO xSORT 是一台紧凑型仪器,可充电电池和PDA都安置于坚固的外壳内,可有效防止震动对 仪器的影响。一个防护罩可使仪器在恶劣环境下工作。仪器不用时可放在随仪器提供的皮套内, 并可背在身上。电池充电器同时也是一个变压器,使仪器可直接 用交流电进行工作。 。
SPECTRO MAXx中文操作手册 1. 如何打开、关闭SPECTRO光谱仪 按下列顺序开机,断电保护器---稳压器---光谱仪主机的POWER按钮 ----SOURCE按钮---计算机---氩气 按开机的相反顺序可以关闭光谱仪 2. 如何进入“Spectro Analyse MX”分析软件 双击桌面上“Spectro Analyse MX”图标,或者从开始STAR菜单的Program file中找到“Spectro Analyse MX”程序项,点击后出现“Spectro Anal yse MX”,点击即可进入分析软件。(如下图) 3. 如何选择所应用的日常分析程序(F10) 在键盘上按功能键F10会出现一个窗口(如下图) 是用F7对铁基曲线进行标准化时用,不能用于试样的分析 FE-01是用于对所有铁基合金样品进行分析的程序 FE-10是用于对普通碳素合金钢进行分析的程序 FE-30是用于对不锈钢和铬镍合金钢进行分析的程序 FE-00是用F7对钴基曲线进行标准化时用,不能用于试样的分析 4. 如何输入样品号、炉号、质量牌号、操作员(F9) 在Measure Windows中,按键盘功能键F9会出现如下窗口 Sample No:炉号 Quality :样品的牌号 Sample ID:样品的样号 Operator :操作者 如果没有的话,可以不填 5. 如何做标准化(F7) 在Measure Windows中,按键盘功能键F7会出现如下窗口 按“Yes”后出现如下窗口 在样品台上放好随机带来的国际标样“RH-18”(做之前一定要在砂带磨样机上磨好),点击“OK”,一共需要测试五次。假如数据不好可以选择这个数据,然后按窗口边上“Delete a Measurement”删除后,重新进行测试。五次测量后会出现如下窗口
每种元素的发射光谱谱线强度正比于样品中该元素的含量,通过内部预先存储的校正曲线可测定其含量,并直接以百分比浓度显示出来。斯派克公司的固定式金属分析仪是采用了原子发射光谱学的分析原理。火花台上的样品通过电弧或火花放电激发生成原子蒸气,该蒸气中的原子与离子被激发后产生发射光谱。发射光谱通过光导纤维进入到光谱仪的分光室中,色散成各光谱波段。根据每个元素发射的波长范围,通过光电倍增管可以测量出每个元素的最佳谱线。 电直读光谱仪用氩气净化机使用总结与故障处理 一、氩气净化机的再生总结 1、电源电压为220V,电压要稳,可通过单独供电或加稳压电源即可,但稳压电源也必须是稳压效果较好的,电压波动在规定的范围内 2、送电前一定要确保电流调节旋钮处于零位置,并将温度设定旋钮旋到设定的350度, 3、准备一瓶高纯氩气,减压阀,2个再生阀,熟料管等,并将减压阀与氩气瓶连接好,再将管子与减压阀接好,根据需要选择1#或2#再生端口,此时,应打开气瓶将管子内部的空气排尽,注意:此时不要关掉气瓶,应保持气瓶微开。将再生排气堵头快速拆下,并快速按上再生阀,此时应对气瓶到再生阀处进行检漏操作,同时将再生进气堵头快速拆下,快速按上再生阀,最后,将再生排气阀调到微开状态。 4、送电,将再生万能转换开关打到要再生的塔上,对于塔的红灯亮,温度表的绿灯亮。 5、手动缓慢调节电流调节旋钮至5-6A,再生开始,当温度升到150度时,开始放气,每隔15分钟瞬时将阀门旋到最大放气大约30秒后再调到原来的状态。 6、当温度升到350度时,自动保持恒温4小时后,手动将电流调节旋钮旋到最小,此时将氩气钢瓶阀门关掉,将再生进气阀关掉,开启工作进气阀,将再生出气阀的流量控制的低一点,直到降到100度时,此时停止放气,但根据经验应继续放气最好,且降到室温再停止放气效果最佳,关闭再生出气阀,2分钟后,关闭工作出气阀以保证再生设备充以正压留作备用。同时关掉电源,将再生转换开关旋至零位。 7、再生完毕后,光谱仪要进行打点试验,如发现点不圆较大有毛刺时,应对仪器进行放气操作。之后,仪器要进行标准化。 一般氩气净化机的进气压力为0.3MPa,计为3公斤压力。 二、氩气净化机的故障处理 故障1:电炉丝烧断故障 处理:更换炉丝 故障2:热电偶烧坏 处理:用万用表量,一般热电偶在4.7欧姆左右时为正常,当远大于4.7欧姆时,热电偶烧坏。 故障3:温度控制仪的指针到最大,且其红灯亮 处理步骤: 1、将再生万能转换开关打到另一个塔上,看绿灯是否变亮, 2、如红灯仍亮,停电后,用万用表量2个塔的电炉丝是否断,否则,可判断为可控硅损坏 3、如电炉丝没有断,看热电偶是否接线正确或未接线 4、如接线正确但红灯仍亮,停电后,将热电偶直接接到温度控制仪的“正”“负”端子上, 5、如红灯仍亮,停电后,将热电偶拆下,用万用表测量看其阻值大小,是否在4.7欧姆附近, 6、如在4.7欧姆附近,则断定为温度表损坏 7、加热时,要注意观察电流表指针的波动,如波动太大则说明电压不稳,对于电压不稳的
斯派克光谱仪 一、光电光谱分析的基本原理和发展情况 1、基本原理 测定物质的组成,是人类认识自然,改造自然必要的。物质系由分子或原子所组成。欲测定物质的组成,通常用化学分析法,但光谱分析也是广泛采用的方法。 物质都有其属性,通过属性可以区别不同的物质。由于物质的组成不同,在一定条件下物质能发射其特征的光谱。我们就是利用光谱这个属性来测定物质的组成。 由于光具有波动物质,所以光的一个标志是它的波长。不同颜色的光彩表明它们的波长不同。由短波的紫光到长波的红光组成全部可见光。按照波长分开而排列的一系列不同波长的光就组成所谓光谱。广义而言,可用于分析工作的光谱的范围可以包括更大电磁波的范围,大约波长范围由10-10至10厘米。但发射光谱分析工作的光谱范围只是紫外光域的一部分,波长约为1600埃-8500埃(可见光域的波长范围约为4000埃-7000埃)。 物质能发射光谱,物质对光且有吸收、散射等作用。这些现象都可以利用来作物质的测定。这里讨论的限于发射光谱分析,或者说的严密一些,应称作发射光谱化学分析。但为简单起见,我们就称之为光谱分析。 物质发射的光谱有三种,线状光谱、带状光谱及连续光谱。线状光谱系由原子或离子被激发而发射,因此只有当物质在离解成原子或离子时(一般气态或高温下)才发射线状光谱。带状光谱系由分子被激发而发射,而连续光谱系由炙热的固体或液体所发射。在通常进行光谱分析所用的激发光源火焰、电弧或电火花的作用下,分析的物质处在高温的气态下,一般都离解为原子或离子,因而被激发后发射的是线状光谱。所以光谱分析所利用的是线状光谱中的谱线,并且所得结果只能给出组成元素的种类及含量,而不显示物质的分子结构。每一种元素的原子被激发后,可以产生一组其特征的光谱,而特征光谱的出现就能证明此种元素在辐射源中存在。。原子或离子被激发而产生十数万条光谱的谱线已经测定它们的波长。由于测定波长能达很高的准确度,光谱中的大部分谱线都可以无误地确定其由哪一种元素产生。所以光源定性分析是很可靠的办法,即灵敏、快速又简单。周期表上约七十个元素,可以用光谱方法,较容易地定性测定。 一般当试样中某一元素的含量不太高时,该元素发射的光谱谱线强度是和它的含量成正比。这个关系成为光谱定量分析的基础,并使光谱定量分析成为非常方便的方法。凡是光谱定性分析能测到的元素,一般都可以做定量分析。光谱定量分析,一般比化学快,并且用较少的试样即可进行。 物质发射的光谱需用分光仪器进行观测。分光仪器需有三个元件:狭缝、能将不同波长的光按波长分开和排列成序的三棱镜或光栅和能聚焦成像以形成谱线的光学系统(谱线即为
直读光谱仪操作规程 1.开机 1.1打开总电源控制开关; 1.2打开稳压器开关; 1.3打开氩气(Ar)瓶控制阀门; 1.4打开氩气净化机开关(根据需要打开净化机催化、合金、塔再生、原气 开关); 1.5打开电脑,点击打开Spark Analyzer Pro MAXX分析软件; 1.6打开仪器电火花控制阀,仪器内部将被氩气冲洗,等待显示屏读条结束。 2.分析试样 2.1氩气冲洗读条结束后自动进入Spark Analyzer Pro MAXx Measurement →Analysis(分析)窗口; 2.2点击Load Mthd(F10)选择分析物质基体; 2.3点击 Edit smpal(F5)键输入样品号、炉号,点击Accept; 2.4 点击Type Corr(F8)选择需要使用的标准化曲线,然后点击F2键激发 打点(一般情况同一个样品激发三到五个点,每激发一个点需要用毛刷对激发 电极头进行清理); 2.5点击Finish(F9)保存数据。(如果数据出现红色标志,说明数据异常,需重新磨样选择标准化曲线,从2.1开始重新操作)。 3.关机 3.1退出系统分析软件,关闭电脑; 3.2关闭仪器电火花控制阀; 3.3关闭氩气(Ar)阀门; 3.4关闭氩气净化机开关阀门; 3.5关闭总电源控制开关; 3.6整理实验室内部环境(清理垃圾,物品归位)。
注意事项 1.检测环境:温度20±5℃,湿度≤60%RPM。 2.高纯氩气(Ar)的使用压力约为0.5MPa,气瓶压力不能小于2MPa。 3.样品形状:样品主要以块状为主。 4.样品表面:样品表面平整,干净,打磨纹路一致,无油污、锈点、印痕等。 5.对于合金牌号不确定的样品或非标样品可以先选用基体合金盲测,随后根据 盲测结果确定合金的牌号再进行准确的分析。 6.若两个小时内未进行样品测试、更换不同牌号的样品或更换不同基体的样品时,需要用氩气对测试系统进行冲洗。 7.长时间未进行样品测试,需用标准样品对相应的标准曲线进行校准。 8.更换不同牌号的样品时需要在对应牌号的测试方法下对标准化曲线进行校准后,再对样品进行测试分析。 9.试样激发后看激发点是否浓缩放电(黑色熊猫眼状),若是白点则为扩散放电,是不合理数据。 10.如果遇到激发时声音很大,应该按“F3”停止,不允许直接抬样品夹,否 则会烧光源或EK0014阀控制板。 11.如果遇到突然断电时,应先关稳压器,再关仪器总电源及其它电源;等到 来电后,先依次打开稳压器、仪器总电源及其它电源、开计算机。 12.日常维护内容与周期 (1)每周维护:检查氩气排气管路,保证废气排放畅通;更换火花台冷却水;清洁空气过滤网;清理激发台、火花室、绝缘杯(石英杯),更换或处理电极;分析标准样品或控制样品,检查激发斑点,对仪器进行类型标准化检查;仪器 面板清洁。 (2)每月维护:仪器激发台防护罩内部清洁分析面的平整度、光洁度等。 (3)每季维护:更换或处理辅助电极;清洁透镜(石英窗);清洁仪器电子板;氩气净化再生。
致 啓 者 我是德国斯派克光谱仪(SPECTRO)授权区域销售邓刚,很高兴有机会向您介绍SPECTRO的产品和服务。 德国斯派克是全球最大、最专业的直读光谱仪制造商,同时也是全球最大的光谱用光栅制造商,产品包括:火花光谱、ICP、X荧光光谱等。自1983年向市场推出第一台光谱仪以来,凭借其先进的多光学系统设计、高精度及高可靠性,全球累计销售约5万台、中国约6000台,市场占有率达48%,是材料光谱分析领域的领导者。德国斯派克经过30年的持续研发创新,使SPECTRO xSORT手持荧光光谱仪拥有无与伦比的优势: (1)最好的检测器,精度高并可检低含量:第四代电制冷硅漂移检测器(Peltier Sillicon Draft Detector,简写:PSDD),计数率高达250,000cps,可有效防止计数溢出 造成的漏计数。Mn-Ka谱线线分辨率好于170eV,信号灵敏度是其他手持式仪器 检测器的10倍。 (2)全面快速的分析范围:一次同时分析Mg~Th的41个元素只需2s,做各种铝合金、 镁合金的材料分选分析只需10s。 (3)简洁可靠的仪器结构:在空气中即可分析Al、Mg、Si、P等轻元素,不需要氦气 吹扫或抽真空等复杂装置。 (4)智能化校准:仪器具有多种校正模式(数学模型)方法,在定量分析中可自动应用, 以取得最佳的分析结果;仪器具有ICAL(智能标准化校准)功能;同时在分析间 歇中会自动监测仪器温度的变化,并校正因此带来的信号的漂移。 (5)最佳的激发效果:采用复合滤光片(多金属复合材料)设计, 简化分析操作, 减少了X 光的损失,形成对于特定元素的最佳信号接受,同时保证对元素周期表中Mg–Th 的所有元素均有最佳的激发效果。 (6)分析效率高:复合滤光片显著减少更换滤波片造成的分析时间的浪费(最高缩短5 倍时间),减少操作人员接受辐照的时间,有助于减少X射线对操作人员的伤害, 同 时大大提高分析多种元素的效率。 (7)可靠保护操作人员:仪器打开快门前,自动检测是否有X射线泄漏,如未检测到
斯派克MAXx和GNR MiniLab 1、光源 斯派克:全数字等离子体发生器光源(DDD,三个可控制) 热电:CCS(一个电流可控制变化)现在还是这一个吗? GNR:全自动控制火花源,是CCS还是电压控制型光源? 2、检测范围: 斯派克:176~510nm GNR:178~460nm 3、光栅: 斯派克:2块,3600条/mm,2400条/mm GNR:1块,3600条/mm 4、光学系统: 斯派克:两个(紫外和可见分开),2根光纤传输 GNR:一个(紫外和可见是一个整体),透镜入光设计 5、检测器都是CCD 6、分析基体 斯派克:10种基体,除了除铁/铝/铜三种基体外还可增加铅基/锡基/钴基/锌基/镍/镁/钛等7种基体材料分析要求 GNR:Fe基8种材料、Al基7种材料、Cu基8种材料 7、样品 斯派克:最小可以到1mm以下 GNR:最小到1mm 问题: 1、基体是如何选择?是否我客户是铝合金客户就给他配置铝基体 2、火花源不清楚,现在目前比较多的有哪几种?,各个区别? 3、斯派克MAXx和GNR MiniLab光路分别通过光纤传输与透镜入光,哪种好,光纤是否如GNR所说两年一换? 4、样品在火花台上如何进行检测的? 5、MAXx台式和立式区别?
派克一样的 7、斯派克MAXx光学系统是真空氩气,是否其他厂家要抽真空?还是和斯派克一样 8、GNR说的电极无需更换,斯派克是否也是不需要 答案 1、基体是如何选择?是否我客户是铝合金客户就给他配置铝基体 基体的选择就是根据客户所做的合金主成份决定的。目前铁、铜、铝三种基体最常见。铝合金客户就配置铝基体,除非客户还涉及其他合金。 2、火花源不清楚,现在目前比较多的有哪几种?,各个区别? 此问题我以前没有碰到过,查了一些资料,单没有什么有价值的信息。 3、斯派克MAXx和GNR MiniLab光路分别通过光纤传输与透镜入光,哪种好,光纤是否如GNR所说两年一换? 光纤传输光路一般常见于便携式仪器或者无法直接取样的情况下,将光纤探头插入样品中,直接将光学信息通过光纤传输给仪器。在直读光谱仪上确实没有什么必要,有点哗众取宠的意思。更何况,光纤传输光路相比于传统的光学镜片传输光路,在稳定性和传输效率上都差一些。至于光纤是否要两年一换,我暂时没有这方面的信息。 4、样品在火花台上如何进行检测的? 将样品表面打磨(样品大小和那天客户那里看到的差不多即可),放在火花台上。火花台中间有一个圆孔,圆孔下方有一个针状金属柱。测试时,合上保护罩(样品仓盖),样品下表面激发出电火花(原理和电焊很相似)。光学系统收集激发时的光谱信息。测试时间大概为2分钟左右。测试结束后,样品下表面会看到一个小黑点,有点象烧焦的感觉。同一个再次测试的时候,可以换一个地方激发,也可以将表面再次打磨一下。你可以看一看邮件附件的原理图。 5、MAXx台式和立式区别? 几乎没有区别,只是多配了一个机柜(类似于仪器台)和一套电脑。仪器的性能一模一样,立式一般用于炉前分析,台式一般用于实验室分析。“如果一定要说有什么区别的话,立式的抗干扰性能好一些,所以适合炉前分析,但没有什么具体的指标说明此点。”(以上这句是斯派克工程师的原话。)
致啓者 我是德国斯派克(Spectro)分析仪器公司负责江西区域的邓刚,很高兴有机会向您介绍斯派克火花直读光谱仪产品。 德国斯派克是全球最大、最专业的火花直读光谱仪制造商。自1983年向市场推出第一台直读光谱仪以来,凭借其先进的多光学系统设计,高精度及高可靠性,累计销售近5万台,全球市场占有率超过48%;在中国累计销售约6000台,市场占有率约50%,是金属材料分析领域的领导制造商。德国斯派克经过30年的持续研发创新,使斯派克光谱仪拥有无与伦比的技术优势: (1) 专利全数字化激发光源(DDD),使光源的误差控制在1%以内。 (2) 独一无二的多光室设计有效减小相邻元素干扰。 (3) 独家配置两块全息光栅,刻线数达3600/2400条/mm,保证最佳分光效果。 (4) 专利ICAL智能逻辑校正和自动描迹技术使校正工作变得更简单、更快捷。 (5) 专利冲氩式紫外光学系统避免抽真空系统的高风险、高污染(真空油气对光学系统 的污染)、高维护成本。 (6) 硬件自诊断维护模块使光谱仪的维护工作变得更智能、更简单。 (7) 专门针对光谱分析研发的镀膜CCD检测器保证短波元素和痕量元素的精确分析。 (8) 同时配置高性能读出系统、新型火花台、专利节氩技术等。 根据不同分析要求,可分析元素波长从120nm到800nm,几乎涵盖了所有金属行业元素分析所关注的范围,包括:痕量碳(C),磷(P),硫(S),并能实现氮(N)元素的精确分析。根据用户分析要求可同时选配多至十种不同基体:铁、铝、铜、镍、钴、钛、镁、锌、铅和锡等。 德国斯派克火花直读光谱仪广泛应用于冶金、铸造、压铸、钢铁和有色金属行业的炉前快速分析,汽车、航空航天、机电设备、工程机械、石油化工、电子电工、教育科研、第三方检验机构等各个领域的金属材料元素精确定量分析。 邓刚 2012-01-01
斯派克光谱仪电路控制原理和操作注意事项 一、光谱仪结构简介 直读光谱仪包括五个部分:光学系统、光源系统、电子读出系统、Ar气冲洗系统、N2气循环系统 1、光学系统 火花台(光)→石英镜(UV光室没有)→快门(shutter)→石英镜→光纤(紫外光室没有)→入射狭缝→入射折射片(描迹)→光栅(分光)→出射折射片→出射狭缝→反射镜(光电管位置重叠时用)→光电倍增管(-1000VDC)光电转换→电子读出系统 2、电子读出系统 光电管→光电流线→EK8509积分板(在一定时间内取平均值)→EK9115(数模转换板)→(模拟信号转为数字信号)EK9809下级工控机→奔腾586计算机→查曲线→读出含量 EK8864 15V AC EK8530→±12VDC EK1002→-1000VDC→光电倍增管 220V 供UV光室高压(-1000VDC)(2A) 5V电源→±5VDC 仪器总保险:左为6.3A,右为3.15A(面向仪器背面) EK9115 ±5VDC 供给EK8509 EK9809 EK8808(SAFT板) ±12VDC供给EK8864的white light 3、SOURCE 3000光源系统 包括点火系统、光源框架、EK9824板和SAFT系统。 (1)四个红灯:不激发并在?READY‘状态时,3、4灯亮。 ①FR(freqnency):频率信号300HZ ②PA(parameter):光源参数(预燃时间,曝光 时间,冲洗时间,INDEX) ③ER(ERROR):光源错误(安全信号)Door open
(门开),Clamp up(夹子抬起),Argon low(Ar气低) ④DO(可以工作) (2)四根光纤 ①频率接收(F)(拔下此光纤,可以不激发并观察分析流程) ②参数接收(P) ③、④(T)UV室和空气室SAFT探测光纤 (3)SAFT系统 ① EK8804(dummy短路板) ② EK8807(SAFT放大板) ③ EK9127(SAFTΠ放大板) ④ EK8808(SAFT控制板 (4)SOURCE3000和EK9008板与计算机的联系 光纤3 光光纤1 光纤4 光光纤2光 4. Ar气冲洗系统 ①Ar气阀体包括Ar气压力传感器,AF(分析流量)电磁阀、CF(常流量)电磁阀、快门(shutter)电磁阀,blende(与spark3、spark2有关、火花内档光板Mask)电磁阀,Ar气流量计(左边)(直接进入火花台)75 – 100 l/h,Ar气流量计(右边)(在紫外光室快门后面进入)200 – 250 l/h。Ar气压力表(黑色金属:0.7-1.2bar,有色金属0.5-1.0bar) ②Ar气管道 ③EK9008阀控制板控制AF、CF、shutter、Door open(门开)、Clamp up(夹子抬起)blende、压力传感器、光源错误信息(source error) 5. N2 气循环系统 包括N2气循环泵和N2气净化管(N2先进循环泵,最后从净化管中回光室)。 6.仪器电路板指示灯简述 (1) EK9809 RUN绿灯亮,有时EDD红灯会闪(读写EPROM时) (2) EK8808 两个红灯亮 (3) EK9115 三个红灯,下面两个常亮,上面灯预燃和爆光时亮、冲洗时不亮。 (4) EK8530 两个红灯亮。 (5) EK1002 一个绿灯亮,红灯不亮,红灯亮代表负载短路。 (6) EK8864 white light灯常亮。当分析时white light灯灭,shutter灯亮。
厂商:德国斯派克 型号: SPECTRO MAXx(LMX06) 名称:德国斯派克落地式直读光谱仪 描述:第六代SPECTROMAXx (LMX06)全面包容最先进的光谱分析技术,全新设计实现了更好的易用性和更优异的性能。金属中所有重要元素都可以检测,包括C﹑P﹑S和N 元素。更短激发时间和氩气节约模式减少了氩气消耗量,第六代SPECTROMAXx的日常运行成本更低。 产品详细描述: ICAL智能逻辑标准化
传统的光谱仪两点标准化需要大量标准样品。例如,3基体的校准所有标样激发流程需要50分钟,而SPECTROMAXx采用智能ICAL智能标准化只需要一个标样,5分钟校准所有基体元素。ICAL智能标准化大大提高仪器运行效率,显著降低标样和氩气消耗等运行成本。 ?火花台 开放式火花台可以更方便测试各种异型大尺寸工件,减少制样时间。样品夹可以各个方向移动,配有安全接地电路,确保快速样品切换。专用夹具用于棒材、线材、薄样试样分析。可以选配专用的小样品分析工作曲线。 内部容积的降低配合氩气流优化使氩气消耗量减少了一半,同时降低了火花台内粉尘的沉积。新氩气节约模式更使得氩气的消耗大大降低。长时间待机状态氩气被完全关闭。仪器重新工作前氩气会自动冲洗火花台。低粉尘沉积使得火花台清理工作大大降低。光学透镜可以不用工具而快速清洁更换。 ?光学系统 SPECTROMAXx独特的光学系统和光学部件有效融合,经过严格密封,确保光室内部洁净,双光学系统配置使最大波长范围扩展至140nm--- 670nm。采用了优化的帕邢——龙格架构,专利光学系统的机械结构异常坚固,同时减少了内部空间体积。内部恒温、恒压确保光学系统不受外界环境变化和影响。 - 为高分析性能和低运行成本以及最小维护需求而设计 - 全数字等离子发生器光源精确控制激发条件 - 坚固的光学系统配备高性能读出系统 - 在设定波长范围内记录全部光谱信息
直读光谱仪操作手册 第一章光电光谱分析的基本原理 一、 光谱分析简介 1、电磁辐射的基本特征 光谱是按照波长(或波数、频率)顺序排列的电磁辐射。天空的彩虹、自然界的极光等均是人们早期观察到的光谱,但它们仅是电磁辐射的很小的一部分可见光谱。还有大量的不能被人们直接看到的和感觉到的光谱,如γ射线、x射线、紫外线、红外线、微波及无线电波等,这些也都是电磁辐射,它们只是频率或波长不同而已。 电磁辐射实际是一种以巨大速度通过空间而传播的能量(光量子流),具有波动性和微粒性。 就波动性而言,电磁辐射在空间的传播具有波的性质,如同声波、水波的传播一样,可以用速度、频率、波长和振幅这样一些参数来描述,并且传播时不用任何介质,且易于通过真空。在真空中所有电磁辐射的速度相同,常用光速(c)来表示,c的数值为:2.99792*103米/秒。 在一定的介质中,它们之间的关系为 δ=V/C=1/λ 式中:V-------频率,单位时间内的波数;λ…………波长,为沿波的传播方向、相邻两个波间相位相同的两点之间的距离;δ…………波数,单位长度内波长的个数。C是光速。 就电磁辐射的微粒性来说,每个光量子均有其特征的能量ε,它们与波长或频率之间的关系可以用普朗克(Planck)公式表示: ε=hv=h(c/λ)波长是相邻间相位相同的两点之间的距离 式中:h是普朗克常数,其值为6.626*10-34 焦耳/秒 2、电磁波谱区域 电磁辐射按波长顺序排列称磁波谱。他们是物质内部运动的一种客观反映,也就是说任一波长的光量子的能量ε与物质的内能变化△E=E2-E1=ε=hv=h(c/λ) 如果已知物质由一种状态,E2过渡到另一种状态E1时,其能量差为△E=E2-E1 便可按照公式计算出相应的光量子的波长。下表列出了各辐射区域、波长范围及相应的能及跃迁类型。
斯派克手持式直读光谱仪SPECTRO xSORT 产品介绍 产品型号:手持式直读光谱仪SPECTRO xSORT 德国斯派克公司的SPECTRO xSORT手持式直读光谱仪是根据人体工程学原理,采用一体化设计的新一代手持式能量色散型X荧光光谱仪,适用于多种复杂的现场环境中经典设备难以完成的元素光谱化学分析工作。SPECTRO xSORT手持式直读光谱仪针对现场的分析工作要求采用了高性能的光学元件,对产品细节的苛刻的要求和高标准的德国工艺保证了设备在现场可以在满足欧洲安全标准的高安全性前提下以无与伦比的分析速度取得实验室级的分析结果。 用途 SPECTROTEST CCD便携光谱仪可完成工厂来料与产品质量控制过程中的合金材料鉴别与分选,废旧金属回收过程中的成份分析等(Cr、Ni、Mn、Mo、W等41种元素)。SPECTROTEST CCD便携光谱仪采用最新一代高精度SDD硅漂移检测器提高了精度和稳定性的同时极大地缩短了检测时间2S,特别适合在用户现场进行大批量的金属材料成分分析、牌号鉴别和材料分选。 对于各种形式的金属材料,如:管材、棒材、阀门、焊缝、油罐、甚至于细丝及铁屑都能做出快速完美的分析。无论是在工厂厂区内外,斯派克公司的现场金属分析仪均能满足您的分析要求。 仪器特点 激发枪
标准的激发枪即可以应用火花光源,用于包括C元素在内合金的精确成分分析,也可以使用电弧光源用于材料分选和牌号鉴别。选用特殊设计的小光学系统可分析钢中的P,S,B,Sn 和As。拔插式的接口使光源的转换变得非常简便和快速。 电极和夹具 电极和夹具的更换无须使用工具,简便而快捷。配备了多种夹具适应不同形状和尺寸的样品,可以很方便地检测管材、线材、小样品以及其他特殊形状的表面。 接口 SPECTROTEST CCD提供USB,打印机,显示器以及网络接口。 小车 小车可与仪器合为一体,保证仪器在工作的安全性和移动的灵活性,人体工程学的设计可使仪器在方便的位置和高度进行操作。如果有必要,小车可分为三部分以方便运输。 光学系统 SPECTORTEST CCD采用了以往只在实验室仪器上才使用的光学系统,经过特殊改进以适应便携式光谱仪的需要。它可以接收分析波长范围的全部元素谱线,具有前所未有的精度和稳定性。光学系统中的各个器件,如光栅或CCD检测器,都被很好地固定和保护,使仪器防尘、抗震,坚固耐用。 ICAL ICAL(智能校准功能)逻辑系统,可显示和控制仪器的状态,使仪器不受外部环境变化的影响,这可以免除因地点和温度变化而需要进行的再校准。 APF扩展软件 APF扩展软件可以自动识别被测样品的基体,并自动选择适用的分析程序。这一功能可在检测未知金属时,节省用户大量时间。 电池包 具有节电功能的高效光源保证SPECTROTEST CCD可以选用电池包供电。充电一次可以激发几百次。电池可以放在小车中或背包里,并可以很方便地通过插座与仪器相联。这使得仪器可以在几乎所有场合使用。 可扩展性 改变和更新SPECTROTEST CCD的分析程序比任何其他光谱仪都要容易。ICAL 逻辑系统和先进的CCD技术使仪器更方便容易地适应变化了的分析要求。
斯派克直读光谱仪常见典型故障处理 故障1:漏气故障 处理:在气体钢瓶减压阀附近可听到嗤嗤的声音,此时说明气路部分有漏气,可用肥皂泡沫涂抹在管路上,有气泡冒出即可看到漏气,本人在氩气净化机的再生塔顶的螺栓处有漏气,通过处理,故障排除。 故障2 排氩管路堵塞 现象:出现样品上跳,无法分析 原因:排氩管路内部有脏物 处理:清理氩气过滤器排气管 故障3 光强值偏低 原因:聚光镜脏狭缝脏光电倍增管性能下降 处理:擦聚光镜、清理狭缝、更换对应的光电倍增管 故障4 激发声音异常 原因:分析时激发台板小孔没盖严 处理:样品为全部将激发小孔盖上 故障5 仪器真空室漏气 原因:真空室盖上的不均匀激发台板有漏气的地方 处理:充气时将压力和流量调的大一些,重新拆安激发台板 故障6仪器分析数据不稳定仪器稳定下降慢仪器后盖风扇转动有故障 原因分析:仪器真空室温度控制不好,要检查仪器后盖风扇,必要时更换风扇。 处理:更换同型号的仪器后盖风扇。 故障7 仪器电脑出现死机,程序错误、黑屏、分析软件的START状态不对有时变为黄色不动,有时虽然动但是变为红色, 原因分析:仪器与电脑的通讯错误 处理过程:对于电脑是否死机,首先用手按一下键盘的数字键NUMLOCK灯,如果闪,没有死机,证明是程序有问题,此时将程序关掉再打开,否则,重启电脑,如仍然不行,关电脑,将通讯线重新连接后,再开电脑,如还是不行,就只能将仪器断电,过一会,再送电,开仪器,一般利用此法即能解决问题了。 常见光谱仪问题解决办法 1.合金的分析曲线好坏怎么辨别?
主要看在作完工作曲线后,通过工作曲线的标样的测定值与真值之间的差异,偏差越小,则证明工作曲线作的成功。 2.铝合金在熔炼中,取试样炉前化验时该怎样取? 一般多是用样模浇铸后,再对试样进行加工,样模尽量取直径35-40MM,厚6-8MM。 3.铝基分析如何避免元素干扰? 1.可以选用元素成分相近的标准化样品进行校准。 2.可以对自己的试样进行光谱和化学分析,对数据进行对照,然后进行手工对仪器的元素干扰进行调整。 3.仪器激发能量每天都有不小差异,分析不是很稳定,怎么办? (1)造成仪器不稳定除了人的因素外,主要就是温度和湿度了。不过要是用控样法要是能做出好的曲线来也就可以满意. (2)要想让仪器处于最好的状态,保证它的工作环境是必需的.仪器不稳定还有一个可能的原因,就是地线,查查地线吧。 4.分析镁合金中的铅含量时,发现分析精度不好,结果忽高忽低,而铁镉等元素相当稳定,请问可能是什么原因? (1)可能有以下原因 A 加工试样、气体纯度原因 B 透镜是否干净 C 各绝对强度怎么样?特别是基体强度和以前下降了多少? (2)做控样稳定吗?换气,清透镜,做标准化。如果控样稳定,就是试样不均匀. (3)Pb不太稳定,解决办法是让仪器预热时间加长. 5.光谱的标准曲线如何做?一般隔多久做标准化分析? (1)曲线是用很多标样进行绘制的! (2)可根据仪器稳定性和偏差要求的高低来灵活定。每天200个样品,一周需要做一次,不包含换气、作仪器维护等. (3)初次做工作曲线要在厂家的指导完成,制作过程比较简单。标准化没有具体的时间,主要根据你的光谱仪的稳定情况来说,你可以通过数据来看。有一下情况之一就要做: 1。换氩气; 2。清理火花台; 3。更换电极;
直读光谱仪,火花直读光谱仪,光电直读光谱仪,台式直读光谱仪,牛津直读光谱仪,WAS直读光谱仪,德国WAS直读光谱仪,元素分析仪,金属检测仪,光谱仪,合金分析仪,材料成分检测仪,炉前检测光谱仪,FMP、PMP、FMC、FM、铁基、铜基、铝基、锌基、多基体 直读光谱仪,英国牛津移动式直读光谱仪PMP,德国光谱仪,光电直读光谱仪,火花直读光谱仪,德国WAS光谱仪,福建省总代理 英国牛津PMI-MASTER PRO(PMP)移动式直读光谱仪是牛津仪器公司新推出的一款能够检测所有标准物质牌号和化学元素,适合各领域对金属材料质量检测需求的可移动式、多用途的火花直读光谱仪。 品牌:英国牛津WAS系列 型号:PMI-MASTER PRO(PMP)移动式 产地:德国 一、仪器简介: PMI-MASTER PRO是在上一代产品的基础上进行的全新的升级版本,除了结构更加精密紧凑及坚固耐用以外,仪器功能和分析能力都有了巨大的提升。 PMP采用了全新激发电路(喷射电极技术),保证直流电弧和高频火花激发能够达到卓越的精密度和准确度,适用于各种复杂不规则的样品,而且仪器改善了电源系统(可充电电池、或220VAC直插式),更加适合移动性应用。 PMP的光学系统全自动校准,无需人工手动校准,无需对仪器进行环境适应调节,免除大量复杂的校准调试工作。全中文操作系统,模块化、简单直观的数据处理软件,12.1英寸触摸屏输入操作,各插接式的模块能单独搬运,能更方便地测量那些难于接触的部位,保证日常检测的方便快捷。 WAS独有的喷射电极技术和HPC高性能光纤信号传输,保证其独特的稳定性和耐久性能够对超低含量碳C进行精确测量;利用可选的紫外激发器,可轻松检测钢材中的磷P、硫S。 主要特点: ◆强大的电池功能以及模块化设计适合各种复杂环境的检测需要。 ◆外观紧凑,功能强大 ◆既可进行精度可媲美实验室光谱仪的定量分析,也可进行快速材料分拣 ◆独特的喷射电极技术,适应各种形状的样品分析 二、典型应用: 1、精确定量分析:全谱CCD(电感耦合)检测系统拥有多达30000条光路通道,能够精确检测所有标准物质牌号及化学元素; 2、材料牌号快速识别:能对各类合金进行快速牌号鉴别与等级分类(包括:不锈钢、Fe合金、Al合金、Al-Si合金、Al-Si- Cu合金,Cu-Mg合金、Cu-Zn合金、Cu-Ni合金,Mg、Cu、Ti、Zn等合金材料)。 3、碳C、磷P、硫S检测:能轻松、精确测定钢材中痕量碳C、磷P、硫S及其他元素; 4、重金属/有害物质限量检测; 5、炉前快速检测/控制。 三、应用行业/领域: 专用仪器用途:炉前化验分析、来料检测、成品检测、混料识别、失效分析; 应用行业:
德国斯派克便携式直读光谱仪SPECTRO TEST SPECTRO TEST便携式直读光谱仪用于快速定量分析多种金属材料中的化学元素。仪器操作简单,维护方便,分析精度完全达到实验室要求,并可以在炉前环境下长期使用,稳定可靠。 仪器采用帕型-龙格多CCD光学系统, 可分析元素的波长范围从 140nm 到 680nm,满足金属行业中对常规元素的分析需求。先进的双光室设计,可实现对碳、磷、硫等短波长元素,特别是氮元素的分析。全谱接收技术,可实现根据用户需求增减分析元素,无需更改硬件。 SPECTRO TEST便携式直读光谱仪可进行多基体分析,配有完备的工厂校准曲线。用户可根据需要选配不同基体进行分析,如:铁、铝、铜、锌、镍、钛、镁、钴等。 基于Windows系统的专业分析软件,功能完善,操作简便。完备的系统诊断和强大的数据库管理,可完全满足用户需求。先进全面的智能算法和光谱延时采集技术,可消除各种强背景和谱线间干扰,极大地提高了分析精度。高性能DSP及FPGA处理器可以对数据进行高速处理,大大缩短了分析时间。 先进的可编程脉冲数字光源,可根据不同的分析样品配置最佳激发波形,有利于提高分析精度。同时,完善的激发保护系统,保证激发过程安全可靠。优化设计的氩气流路,有效降低了氩气用量,节约了成本。 整机结构设计合理,便于快速安装和更换部件,减少了维护工作量。激发台的特殊设计可适应多种形状的样品。 1.激发枪:
标准的激发枪即可以应用火花光源,用于包括C元素在内合金的精确成分分析,也可以使用电弧光源用于材料分选和牌号鉴别。选用特殊设计的小光学系统可分析钢中的P,S,B,Sn 和As。拔插式的接口使光源的转换变得非常简便和快速。 2.电极和夹具: 电极和夹具的更换无须使用工具,简便而快捷。由火花光源到电弧光源的转换只须几秒钟的时间。 3.接口: SPECTRO TEST CCD提供USB,打印机,显示器以及网络接口。 4.小车: 小车可与仪器合为一体,保证仪器在工作的安全性和移动的灵活性,人体工程学的设计可使仪器在方便的位置和高度进行操作。如果有必要,小车可分为三部分以方便运输。 5.光学系统: 便携式金属光谱仪SPECTORTEST CCD采用了以往只在实验室仪器上才使用的光学系统,经过特殊改进以适应便携式光谱仪的需要。它可以接收分析波长范围的全部元素谱线,具有前所未有的精度和稳定性。光学系统中的各个器件,如光栅或CCD检测器,都被很好地固定和保护,使仪器防尘、抗震,坚固耐用。 6.ICAL ICAL(智能校准功能)逻辑系统,可显示和控制仪器的状态,使仪器不受外部环境变化的影响,这可以免除因地点和温度变化而需要进行的再校准。 7.APF扩展软件: APF扩展软件可以自动识别被测样品的基体,并自动选择适用的分析程序。这一功能可在检测未知金属时,节省用户大量时间。 8.WINOOWS软件: 提供多种支持功能和选择,且操作十分简单。由硬件和软件支持的一个具有诊断功能的控制系统保证仪器操作者的操作正确。 9.电池包: 具有节电功能的高效光源保证SPECTRO TEST CCD可以选用电池包供电。充电一次可以激发几百次。电池可以放在小车中或背包里,并可以很方便地通过插座与仪器相联。这使得仪器可以在几乎所有场合使用。 10.特殊夹具:
直读光谱仪工作原理 斯派克公司的固定式金属分析仪是采用了原子发射光谱学的分析原理。火花台上的样品通过电弧或火花放电激发生成原子蒸气,该蒸气中的原子与离子被激发后产生发射光谱。发射光谱通过光导纤维进入到光谱仪的分光室中,色散成各光谱波段。根据每个元素发射的波长范围,通过光电倍增管可以测量出每个元素的最佳谱线。 每种元素的发射光谱谱线强度正比于样品中该元素的含量,通过内部预先存储的校正曲线可测定其含量,并直接以百分比浓度显示出来。 DV4、DV5光谱仪是用汞灯进行入射狭缝校准 能说说DV4、DV5光谱仪是如何用汞灯进行入射狭缝校准的吗? 1.进入入射狭缝校准菜单optical alignment; 2.打开汞灯开关,等待60秒钟,使汞灯稳定; 3.顺时针转动旋转鈕直到最大值,然后反时针旋转转鈕到显示一半值(50); 4.按F10 输入刻度盘的数字; 5.顺时针转动旋转鈕直到强度最大值后,再顺时针转旋使强度降到一半值(50); 6.按F10 输入刻度盘的数字,系统将自动确定入射狭缝的位置. 进入RUN SPECTRROMETER-打开Optical alignment-看出现对话框中显示用什么基体的样品来做光路调整,就选择什么基体的样品做,里面的参数不要修改,放在激发台上激发等待(DV6没有Hg灯,主要是用Hg谱线(2536A)来调整),出现0----50---100图,打开激发台左边计数器锁,反时针方向慢慢转动,电脑上峰值到50%,按F10输入计数器上数值到电脑上,然后顺时针方向转动计数器到100再继续转动50%,按F10输入计数器上数值到电脑上,回车电脑计算出校准中心数值,再反时针转动计数器把这个数值输入到计数器上就可以了.
