模拟电子技术基础试卷及答案 一、填空（18分） 1．二极管最主要的特性是 单向导电性 。 2．如果变压器二次(即副边)电压的有效值为10V ，桥式整流后(不滤波)的输出电压为 9 V ，经过电容滤波后为 12 V ，二极管所承受的最大反向电压为 14 V 。 3．差分放大电路，若两个输入信号u I1u I2，则输出电压，u O 0 ；若u I1=100V ，u I 2 =80V 则差模输入电压u Id = 20 V ；共模输入电压u Ic = 90 V 。 4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。 5．若三级放大电路中A u 1A u 230dB ，A u 320dB ，则其总电压增益为 80 dB ，折合为 104 倍。 6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。这类功放的能量转换效率在理想情况下，可达到 78.5% ，但这种功放有 交越 失真。 7．集成三端稳压器CW7915的输出电压为 15 V 。 二、选择正确答案填空（20分） 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。 A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。 A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。 A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。 A ． 减小C ，减小R i B. 减小C ，增大R i C. 增大C ，减小 R i D. 增大C ，增大 R i 5.如图所示复合管，已知V 1的1 = 30，V 2的2 = 50，则复合后的约为（ A ）。 A ．1500 B.80 C.50 D.30 6.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。 A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路 7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ A ）。 A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器 0 i D /mA -4 u GS /V 5 + u O _ u s R B R s +V CC V C + R C R i O t u I t u o 4题图 7题图 V 2 V 1
74LS191功能表 LD CT D U / CP D 0 D 1 D 2 D 3 Q 0 Q 1 Q 2 Q 3 0 × × × d 0d 1 d 2 d 3 1 0 0 ↑ ×××× 1 0 1 ↑ ×d 0 d 1 d 2 d 3 加法计数 减法计数 命 题 人 ： 审 题 人 ： 命 题 时 间 ： 系名 专业 年级、班 学号 姓名 数字电子技术 课程试题（ 卷） 题号 一 二 三 四 五 六 七 八 九 十 总分 得分 （请将答案写在答题纸上，答在试卷上不给分） 一． 选择题（16分） 1．已知A B A B B A Y +++=，下列结果正确的是（ ） a ． Y =A b ．Y=B c ．A B Y += d ．Y=1 2．已知A=（10．44）10（下标表示进制），下列结果正确的是（ ） a ． A=（1010．1）2 b ．A=（0A ．8）16 c ． A=（12．4）8 d ．A=（20．21）5 3．下列说法不正确的是（ ） a ．当高电平表示逻辑0、低电平表示逻辑1时称为正逻辑 b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平） c ．OC 门输出端直接连接可以实现正逻辑的线与运算 d ．集电极开路的门称为OC 门 4．以下错误的是（ ） a ．数字比较器可以比较数字大小 b ． 半加器可实现两个一位二进制数相加 c ．编码器可分为普通全加器和优先编码器 d ．上面描述至少有一个不正确 5．下列描述不正确的是（ ） a ．触发器具有两种状态，当Q=1时触发器处于1态 b ．时序电路必然存在状态循环 c ．异步时序电路的响应速度要比同步时序电路的响应速度慢 d ．主从JK 触发器具有一次变化现象 6．电路如下图（图中为上升沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“100”，请问在时钟作用下，触发器下一状态（Q 3 Q 2 Q 1）为（ ） a ．“101” b ．“100” c ．“011” d ．“000” 7．电路如下图，已知电路的当前状态Q 3 Q 2 Q 1 Q 0为“1100”，74LS191具有异步置数的逻辑功能，请问在时钟作用下，电路的下一状态（Q 3 Q 2 Q 1 Q 0）为（ ） a ．“1100” b ．“1011” c ．“1101” d ．“0000” 8．下列描述不正确的是（ ） a ．EEPROM 具有数据长期保存的功能且比EPROM 在数据改写上更方便 b ．DAC 的含义是数-模转换、ADC 的含义是模数转换 c ．积分型单稳触发器电路只有一个状态 d ．上面描述至少有一个不正确 二．判断题（9分） 1．TTL 输出端为低电平时带拉电流的能力为5mA （ ） 2．TTL 、CMOS 门中未使用的输入端均可悬空（ ） 3．当决定事件发生的所有条件中任一个（或几个）条件成立时，这件事件就会发生，这种因果关系称为与运算。（） 4．将代码状态的特点含义“翻译”出来的过程称为译码。实现译码操作的电路称为译码器。（） 5．设计一个3进制计数器可用2个触发器实现（ ） 6．移位寄存器除了可以用来存入数码外，还可以利用它的移存规律在一定的范围内构成任意模值n 的计数器。所以又称为移存型计数器（ ） 7． 判断时序逻辑电路能否自启动可通过判断该电路是否存在有效循环来实现（ ） 8． 施密特触发器电路具有两个稳态，而多谐振荡器电路没有稳态（ ） 9． DRAM 需要定期刷新，因此，在微型计算机中不如SRAM 应用广泛（ ） 三．计算题（8分） 1、在如图所示电路中，U cc =5V ，U BB =9V ，R 1=5.1kΩ， R 2=15kΩ，R c =1kΩ，β=40，请计算U I 分别为5V ，0.3V 时输出U O 的大小？。 密 线 封 A B
模拟电子技术基础试卷及答案 一、填空（18分） 1．二极管最主要的特性是单向导电性。 3．差分放大电路中，若u I1 = 100 μV，u I 2 = 80 μV则差模输入电压u Id= 20μV；共模输入电压u Ic = 90μV。 4．在信号处理电路中，当有用信号频率低于10 Hz时，可选用 低通滤波器；有用信号频率高于10 kHz时，可 选用 高通滤波器；希望抑制50 Hz的交流电源干扰时，可选用 带阻滤波器；有用信号频率为某一固定频率，可选用 带通滤波器。 6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC =0 。这类功放的能量转换效率在理想情况下，可达到78.5%，但这种功放有交越失真。 二、选择正确答案填空（20分） 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是（A）。A．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（D）。 A．P沟道增强型MOS管B、P沟道结型场效应管 C、N沟道增强型MOS管 D、N沟道耗尽型MOS管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（C）。 A．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 6.RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（ D ）。 A.基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路 7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（A）。 A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器 8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C)。 a．不用输出变压器b．不用输出端大电容c．效率高d．无交越失真 9．稳压二极管稳压时，其工作在( C)，发光二极管发光时，其工作在( A)。 a．正向导通区b．反向截止区c．反向击穿区 三、放大电路如下图所示，已知：V CC 12 V，R S 10kΩ， R B1 120 kΩ，R B2 39 kΩ，R C 3.9 kΩ， R E 2.1 kΩ，R L 3.9 kΩ，r bb’ Ω，电流放大系 数 β 50，电路中电容容量足够大，要求： 1．求静态值I BQ ，I CQ 和U CEQ ( 设U BEQ 0.6 V )； u I u o R L

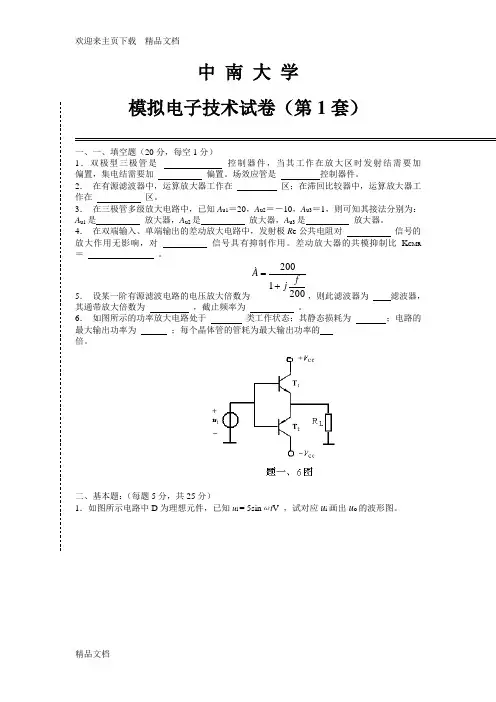

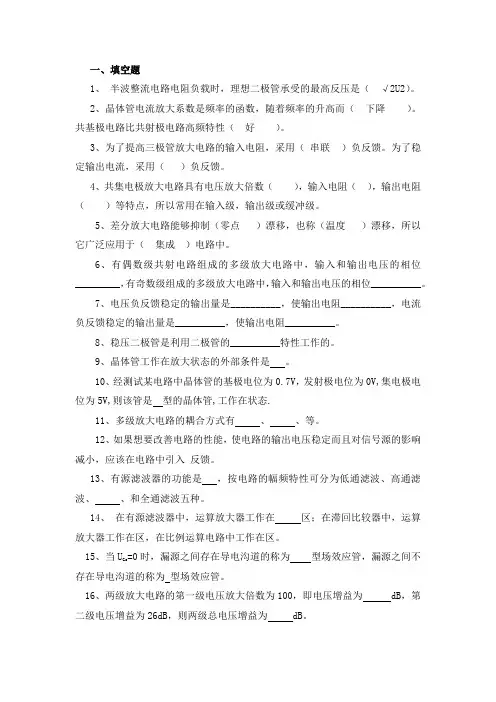

中南大学 模拟电子技术试卷（第1套） 一、一、填空题（20分，每空1分） 1．双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。场效应管是控制器件。 2．在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。 3．在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是放大器，A u2是放大器，A u3是放大器。 4．在双端输入、单端输出的差动放大电路中，发射极R e公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比K CMR ＝。 5．设某一阶有源滤波电路的电压放大倍数为200 1 200 f j A + = & ，则此滤波器为滤波器，其通带放大倍数为，截止频率为。 6．如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的 倍。 二、基本题：（每题5分，共25分） 1．如图所示电路中D为理想元件，已知u i = 5sinωt V ，试对应u i画出u o的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。 3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。 4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为； 其作用是使输入电阻、放大电路的通频带变。 三、如图所示电路中，β＝100， Ω = ' 100 b b r，试计算：(15分) 1．放大电路的静态工作点；（6分）
《数字电子技术》模拟试题 20分）一、填空题（每题2分，共 1511、十六进制数97 。，对应的十进制数为 0 时，输出为2”描述的是与运算的规则。、“至少有一个输入为 0 变量逻辑函数有16个最小项。、 4 3 运算。非和 4、基本逻辑运算有: 与、或 加器。半 5、两二进制数相加时，不考虑低位的进位信号是 电平。高 6、TTL器件输入脚悬空相当于输入 线、地址线和控制线。数据 7、RAM的三组信号线包括：位。最高8、 采用四位比较器对两个四位数比较时，先比较 15分）二、单项选择题（每个3分，共的国标逻辑符号中是异或门。B 1、图1 图1 C 。2、下列逻辑函数表达式中可能存在竞争冒险的是 B)(B?(A?C)F? B A )B?C)(?(A?BFF?(A?B)(B?C)F?(A?B)(B?C) D C 3、下面逻辑式中，不正确的是_ A___。 ABC?A?B?C B. A. A??ABA D. C. AA??B)A(BAAB?4、时序逻辑电路中必须 有___B___。 A. 输入逻辑变量 B. 时钟信号 C. 计数器 D. 编码器 5、有S1，S2两个状态，条件 B 可以确定S1和S2不等价。 A. 输出相同次态不同D. 次态相同C. 输出不同 B. 10分）三、简答题（共A??B左边＝（A?）（A?B）（?1A?A?B）?解：分） 1、（证明：
4B?BA?A?A12、某逻辑函数的真值表如表所示，画出卡诺图。（6分）某逻辑函数的真值表 1 表 F B A C 0 0 0 0 1 1 0 0 1 0 1 0 X 1 1 0 X 0 0 1 0 0 1 1 1 1 0 1 X 1 1 1 分）四、分析题（20 Z 图2 分析图2所示电路的逻辑功能。 1）列出其时钟方程：（2分） CP1＝CP↑；CP0＝CP↑。 2）列出其驱动方程：（4分） Q1；K0＝＝1 ；J0。Q0J1＝；K1＝1?Q?Q1或XX3）列出其输出方程：（1分）Z＝XQ1Q0 n?1n?1?QQ1Q0Q?Q1?Q0?XQ1或Q1?Q0?XQ1Q04）求次态方程：4（分）；10分）9）作状态表及状态图（5．
数字电子技术模拟试题及 答案 Prepared on 24 November 2020
《数字电子技术》模拟试题 一、填空题（每题2分，共20分） 1、十六进制数97，对应的十进制数为 （1） 。 2、“至少有一个输入为0时，输出为 （2） ”描述的是与运算的规则。 3、 （3） 变量逻辑函数有16个最小项。 4、基本逻辑运算有: （4） 、 （5） 和 （6） 运算。 5、两二进制数相加时，不考虑低位的进位信号是 （7） 加器。 6、TTL 器件输入脚悬空相当于输入 （8） 电平。 7、RAM 的三组信号线包括： （9） 线、地址线和控制线。 8、采用四位比较器对两个四位数比较时，先比较 （10） 位。 二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 （11） 是异或门。 图1 2、下列逻辑函数表达式中可能存在竞争冒险的是 （12） 。 A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++= 3、下面逻辑式中，不正确的是_ （13）____。 A.C B A ABC ??= B. A AB A += C. ()A A B A += D. AB BA = 4、时序逻辑电路中必须有___（14）___。 A. 输入逻辑变量 B. 时钟信号 C. 计数器 D. 编码 器
5、有S1，S2两个状态，条件（15）可以确定S1和S2不等价。 A. 输出相同 B. 输出不同 C. 次态相同 D. 次态不同 三、简答题（共10分） 1、证明：B A+ = +（4分） A A B 2、某逻辑函数的真值表如表1所示，画出卡诺图。（6分） 表1 某逻辑函数的真值表 A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 X 1 0 0 X 1 0 1 0 1 1 0 1 1 1 1 X 四、分析题（20分） Z 图2 分析图2所示电路的逻辑功能。 1）列出其时钟方程：（2分） CP1＝；CP0＝。 2）列出其驱动方程：（4分） J1＝；K1＝；J0＝；K0＝。 3）列出其输出方程：（1分） Z＝
《模拟电子技术基础（1）》期末试题 （A 卷）参考答案及评分标准 一、填空（每空1分，共20分） 1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏 、集电结 反偏 。 2. 放大器级间耦合方式有三种： 直接 耦合； 阻容 耦合； 变压器 耦合；在集成电路中通常采用 直接 耦合。 3. 差分放大器的基本特点是放大 差模信号 、抑制 共模信号 。 4. 乙类推挽放大器的主要失真是 交越失真 ，要消除此失真，应改用 甲乙 类推挽放大器。 5. 图1所示两级放大电路，图中级间采用 阻容 耦合方式，1T 接成 共基 组态，2T 接成 共集 组态，1R 和2R 的作用是 为T1管提供基极偏置 。 6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值 增大 。 7. 共射－共基组合电路中，由于共射电路的上限频率 小于 共基电路的上限频率，故此组合电路的上限频率主要取决于 共射 电路。 8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πω?±=T 。
二、简答（共3小题，每小题5分，共15分） 1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示 （1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分， 共3分） （2）估算(b)图晶体管的β和α值。 601 .06 === B C I I β， 985.01≈+= ββα （各1分，共2分）
2.电路如图3所示，试回答下列问题 （1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？ R f 应如何接入？（在图中连接） 答：应接入电压串联负反馈（1分） R接法如图（1分） f （2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。 答：见图中标识（3分）（共6空，两个1分） 3.简述直流电源的主要组成部分及各部分功能。 答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。（组成部分3分，功能2分）
北京语言大学网络教育学院 《数字电路与逻辑设计》模拟试卷一 注意： 1、试卷保密，考生不得将试卷带出考场或撕页，否则成绩作废。请监考老师负责监督。 2、请各位考生注意考试纪律，考试作弊全部成绩以零分计算。 3、本试卷满分100分，答题时间为90分钟。 4、本试卷分为试题卷和答题卷，所有答案必须答在答题卷上，答在试题卷上不给分。 一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。 1、下列四个数中，最大的数是（）。 [A] (AF)16[B] (001010000010)8421BCD [C] (10100000)2[D] (198)10 2、触发器有两个稳态，存储8位二进制信息要（）个触发器。 [A] 2 [B] 8 [C] 16 [D] 32 3、下列门电路属于双极型的是（）。 [A] OC门[B] PMOS [C] NMOS [D] CMOS 4、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（）。 [A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X 5、以下各电路中，（）可以产生脉冲定时。 [A] 多谐振荡器[B] 单稳态触发器 [C] 施密特触发器[D] 石英晶体多谐振荡器 6、下列逻辑电路中为时序逻辑电路的是（）。 [A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器 7、同步时序电路和异步时序电路比较，其差异在于后者（）。 [A] 没有触发器[B] 没有统一的时钟脉冲控制 [C] 没有稳定状态[D] 输出只与内部状态有关 8、当用专用输出结构的P A L设计时序逻辑电路时，必须还要具备有（）。 [A] 触发器[B] 晶体管[C] M O S管[D] 电容 9、当用异步I/O输出结构的P A L设计逻辑电路时，它们相当于（）。 [A] 组合逻辑电路[B] 时序逻辑电路 [C] 存储器[D] 数模转换器 10、要构成容量为4K×8的RAM，需要（）片容量为256×4的RAM。 [A] 2 [B] 4 [C] 8 [D] 32
中 南 大 学 模拟电子技术试卷（第1套） 一、一、填空题（20分，每空1分） 1．双极型三极管是 控制器件，当其工作在放大区时发射结需要加 偏置，集电结需要加 偏置。场效应管是 控制器件。 2． 在有源滤波器中，运算放大器工作在 区；在滞回比较器中，运算放大器工作在 区。 3． 在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是 放大器，A u2是 放大器，A u3是 放大器。 4． 在双端输入、单端输出的差动放大电路中，发射极R e 公共电阻对 信号的放大作用无影响，对 信号具有抑制作用。差动放大器的共模抑制比K CMR ＝ 。 5． 设某一阶有源滤波电路的电压放大倍数为 2001200f j A += ，则此滤波器为 滤波器， 其通带放大倍数为 ，截止频率为 。 6． 如图所示的功率放大电路处于 类工作状态；其静态损耗为 ；电路的最大输出功率为 ；每个晶体管的管耗为最大输出功率的 倍。 二、基本题：（每题5分，共25分） 1．如图所示电路中D 为理想元件，已知u i = 5sin ωt V ，试对应u i 画出u o 的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。 3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。 4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为； 其作用是使输入电阻、放大电路的通频带变。 三、如图所示电路中，β＝100， Ω = ' 100 b b r，试计算：(15分) 1．放大电路的静态工作点；（6分） 2．画出放大电路的微变等效电路；（3分） 3．求电压放大倍数A u、输入电阻R i和输出电阻R o；（6分）
自测题一 一、判断题 1．因为P型半导体的多数载流子是空穴，所以它带正电。（F） 2．在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。（T） 3．处于放大状态的三极管，集电极电流是多数载流子漂移所形成的。（F） 二、单选题 1．半导体中的少数载流子产生的原因是（D）。 A．外电场B．内电场C．掺杂D．热激发2．用万用表测二极管的正、反向电阻来判断二极管的好坏，好的管子应为（C）。 A．正、反向电阻相等B．正向电阻大，反向电阻小 C．反向电阻比正向电阻大很多倍D．正、反向电阻都等于无穷大 3．二极管的伏安特性曲线的正向部分在环境温度升高时将（B）。(X 轴为电压) A．右移B．左移C．上移D．下移 4．当外加偏置电压不变时，若工作温度升高，二极管的正向导通电流将（A）。 A．增大B．减小C．不变D．不确定 5．三极管β值是反映（B ）能力的参数。（三极管可改为电流控制电流源） A．电压控制电压B．电流控制电流C．电压控制电流D．电流控制电压 6．温度升高时，三极管的β值将（A ）。 A．增大B．减少C．不变D．不能确定 7．下列选项中，不属三极管的参数是（B ）。 A．电流放大系数B．最大整流电流 C．集电极最大允许电流D．集电极最大允许耗散功率 8．某放大电路中三极管的三个管脚的电位分别为V U6 1 =，V U4.5 2 =，V U12 3 =，则对应该管的管脚排列依次是（B）。 A．e, b, c B．b, e, c C．b, c, e D．c, b, e 9．晶体三极管的反向电流是由（B）运动形成的。 A．多数载流子B．少数载流子 C．扩散D．少数载流子和多数载流子共同 10．三极管工作在放大区，三个电极的电位分别是6V、12V和6.7V，则此三极管是（D）。（发正偏集反偏） A．PNP型硅管B．PNP型锗管C．NPN型锗管D．NPN型硅管 11．场效应管起放大作用时应工作在漏极特性的（B）。 A．非饱和区B．饱和区C．截止区D．击穿区12．增强型绝缘栅场效应管，当栅极g与源极s之间电压为零时（B）。 A．能够形成导电沟道B．不能形成导电沟道 C．漏极电流不为零D．漏极电压为零 三、填空题 1．在杂质半导体中，多数载流子的浓度主要取决于掺杂浓度。 2．少数载流子在内电场力作用下有规则的运动称为漂移。 3．PN结正偏导通，反偏截止，称为PN结的单向导电性性能。 4．PN结加正向电压时，空间电荷区将变窄。 5．PN结正向偏置时，PN结的内电场被削弱。 6．三极管最重要的特性是电流放大作用。 7．温度升高时，晶体管的反向饱和电流将增大。 8．场效应晶体管属于电压控制器件。 精选文档
泰山学院物理与电子工程学院 《数字电子技术》试卷15参考答案与评分标准 一、选择题（每小题 2 分，共 20 分） 二、填空题（每空1分，共 20 分） 1、262.54 B2.B 2、二进制 八进制 十六进制 3、与 或 非 4、)(D C B A '+' 5、2 1 0 6、1 0 0 7、数值比较器 8、1 0 9、6 3 三、化简题（每题 5 分，共 10分） 1、1=+'+'+'+=B A C B A F ……………………………………………（5分） 2、AC AD B A Y ++''= …………………………………………（5分）
四、分析题（第1题5分，后3题每题10分，共35分） 1、 ………………（5分） 2、 …………………………（5分） …………………………（5分） 3、 K=1………………………………………………………（2分） ………………………………………………………………（2分） …………………………………（2分） ……………………………………………（2分） ……………………………………（2分） 4、 AC BC AB BA C BA AC B D A A D A A D A A D A A F ++=+'+'=+'+'+''= 3 0120110100122Q J '=1Q D =)(1211 *1↓''='+'=CLK Q Q Q K Q J Q )(1* 2↑=CLK Q Q
五、设计题（第1题7分，第2题8分，共15分） 1、A 、B 、C 代表三个裁判，通过用1表示，不通过用0表示…………（1分） 1表示成绩有效，0表示成绩无效…………………………………………（1分） 逻辑式F=A+BC ……………………………………………………………（2分） 真值表 ………………………………………………………………（2分） 逻辑图： ………………………………（1分） 2、状态转换图 ……………………………（3分） 电路图 A B C F 1 1 1 1 1 1 0 1 1 0 1 1 0 1 1 1 1 0 0 1 0 1 0 0 0 0 1 0 0 0 0 0
西南交通大学数字电子技术学期考试试题一 一. 简答填空题（共20分，第6小题每空2分，其它每空1分） 1． 某数字信号的逻辑值为0111010，设高电平电压为5V ，低电平电压为0V 。试绘出该信号的数字波形。 波形： 2． 已知某时序电路的状态转换表如下，如果初态为S 0，输入序列为X=110101101时，则输出序列为 。 3． 写出下图所示各门电路的输出状态（0或1）。已知V IH =3.6V ，V IL =0.4V ，图（a ）、（b ）是TTL 门，图（c ）、（d ）是CMOS 门。 4． 一个存储容量为256K ×8的存储器，地址线有 条，数据线有 条。 5． 如要将一个最大幅度为5.1V 的模拟信号转换为数字信号，要求输入每变化20mv ，输出信号的最低位(LSB)发生变化，应选用 位A/D 转换器，其分辨率为 %。 次态/输出
6． 四个电路输入V I 、输出V O 的波形如图所示，试简答分别实现下列功能的最简电路类型（不必画出电路）。 7． 写出下图所示PLD 的输出F 1、F 2逻辑表达式。 二. 逻辑代数和组合逻辑 1. 公式法化简下列函数为最简与或式。（4分） BD C D A B A C B A D C B A F ++++=),,,( （a ） F 1= F 2=
2. 分析以下组合电路的功能，要求写出图示电路的逻辑表达式（3分），列出其真值表（2分），并说明电路的逻辑功能（2分）。 三. 用或非门设计一个组合电路。其输入为8421BCD码，输出L当输入数能被4整除时为1，其他情况为0。（0可以被任何整数整除，要求有设计过程，给出电路图） （1）建立真值表（3分） （2）写出函数的最小项表达式（3分） （3）化简函数表达式（4分） （4）用或非门实现。（4分） 四. 已知时序电路如图所示。 1．请写出各触发器的驱动方程和次态方程。（5分） 2．画出电路的状态（Q1Q0）转换图。（5分） CP
2011-2012学年第一学期 《数字逻辑分析与设计》模拟试题 一、 单项选择题 1. 只有在时钟的下降沿时刻，输入信号才能被接收，该种触发器是（ ）。 A. 高电平触发器 B.下降沿触发器 C. 低电平触发器 D. 上升沿触发器 2. 下列电路中，属于时序逻辑电路的是( ) A. 编码器 B. 译码器 C. 数值比较器 D. 计数器 3. 若将一个TTL 与非门（设输入端为A 、B ）当作反相器使用，则A 、B 端应如何连接（ ） A. A 、B 两端并联使用 B. A 或B 中有一个接低电平0 C. 不能实现 4. 在二进制译码器中，若输入有5位二进制代码，则输出有（ ）个信号。 A. 32 B. 16 C. 8 D. 4 5. 同步RS 触发器的“同步”时指( ) A. RS 两个信号同步 B. Qn+1与S 同步 C. Qn+1与R 同步 D. Qn+1与CP 同步 6. 不是最小项ABCD 逻辑相邻的最小项是( ) A. A BCD B. A B CD C. A B C D D. AB C D 7. 与A B C ++相等的为（ ） A. A B C ?? B. A B C ?? C. A B C ++ 8. 测得某逻辑门输入A 、B 和输出F 的波形如图1所示，则F(A ，B)的表达式是（ ）
A. F=AB B. F=A+B C.B A F ⊕= D.B A F = 图1 9. 某逻辑函数的真值表见表1，则F 的逻辑表达式是（ ）。 A. AC AB F += B. C B AB F += C. AC B A F += D. AC B A F += 10. 要实现n n Q Q =+1，JK 触发器的J 、K 取值应为（ ）。 A J=K=0 B J=K=1 C J=0 K=1 11. 可以用来实现并/串转换和串/并转换的器件是( ) A. 计数器 B. 全加器 C. 移位寄存器 D. 存储器 12. 下列触发器中没有计数功能的是（ ） A. RS 触发器 B. T 触发器 C. JK 触发器 D. Tˊ触发器 13. 某逻辑电路输入A 、B 和输出Y 的波形如图2所示，则此电路实现的逻辑功能是（ ） 表1
2.分别改正下图所示各电路中的错误，使它们有可能放大正弦波信号。要求保留电路原 （a）静态时，发射结正偏，集电结反偏，-VCC改为+VCC (b) 没有RB发射结会烧坏，集电结不能反偏 （c）没有RB1当ui=0时发射结两端电压为零，VBB反过来。 （d）没有RB在交流通路中，VBB短路，交流信号加不进来。 3.放大电路及三极管输出特性如下图所示。 ①在输出特性曲线上画出直流负载线。如要求I CQ=2mA，确定此时的静态工作点，并确 定此时的R b的值； ②利用图解法分别求出R L=∞和R L=3kΩ时的最大不失真输出电压U om（有效值）； ③若R b调至150kΩ且i B的交流分量i b（t）=20sinωt(μA)，画出i C和u CE的波形图，这时出现什么失真？
解：（1）直流负载线 12 ,.4,0====-=Ce C c ce C c CC ce U O I I U R I V U 作负载线得：I CQ =40μA Ω =≈+=k R U R I V b CE b B CC 30004 .012 （2）R L =∞直流负载线与交流负载线重合Uom=6/1.414=4.23V R L =3K ?,R L //R C =1.5 K ? 当 U CEQ +1.5*I CQ =9 ,Uom=1.5*I CQ/1.414=2.12V
(3) 当RB=150K ?时，IBQ=80Ma 4.电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。分别计算L R =∞和3L R k =Ω时的Q 点、u A 、i R 和o R 。 解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为：
74LS191功能表 LD CT D U/CP D0 D1D2D3Q0 Q1Q2Q3 0 ×××d0d1d2d3 1 0 0 ↑××××1 0 1 ↑××××1 1 ××××××d0d1d2d3加法计数减法计数 保持 一．选择题（16分） 1．已知A B A B B A Y+ + + =，下列结果正确的是（） a．Y=A b．Y=B c．A B Y+ =d．Y=1 2．已知A=（10．44）10（下标表示进制），下列结果正确的是（） a．A=（1010．1）2b．A=（0A．8）16 c．A=（12．4）8d．A=（20．21）5 3．下列说法不正确的是（） a．当高电平表示逻辑0、低电平表示逻辑1时称为正逻辑 b．三态门输出端有可能出现三种状态（高阻态、高电平、低电平） c．OC门输出端直接连接可以实现正逻辑的线与运算 d．集电极开路的门称为OC门 4．以下错误的是（） a．数字比较器可以比较数字大小 b．半加器可实现两个一位二进制数相加 c．编码器可分为普通全加器和优先编码器 d．上面描述至少有一个不正确 5．下列描述不正确的是（） a．触发器具有两种状态，当Q=1时触发器处于1态 b．时序电路必然存在状态循环 c．异步时序电路的响应速度要比同步时序电路的响应速度慢 d．主从JK触发器具有一次变化现象 6．电路如下图（图中为上升沿Jk触发器），触发器当前状态Q3 Q2 Q1为“100”，请问在时钟作用下，触发器下一状态（Q3 Q2 Q1）为（） a．“101”b．“100”c．“011”d．“000”7．电路如下图，已知电路的当前状态Q3Q2Q1Q0为“1100”，74LS191具有异步置数的逻辑功能，请问在时钟作用下，电路的下一状态（Q3 Q2 Q1 Q0）为（） a．“1100”b．“1011” c．“1101”d．“0000” 8．下列描述不正确的是（） a．EEPROM具有数据长期保存的功能且比EPROM在数据改写上更方便 b．DAC的含义是数-模转换、ADC的含义是模数转换 c．积分型单稳触发器电路只有一个状态 d．上面描述至少有一个不正确 二．判断题（9分） 1．TTL输出端为低电平时带拉电流的能力为5mA（） 2．TTL、CMOS门中未使用的输入端均可悬空（） 3．当决定事件发生的所有条件中任一个（或几个）条件成立时，这件事件就会发生，这种因果关系称为与运算。（） 4．将代码状态的特点含义“翻译”出来的过程称为译码。实现译码操作的电路称为译码器。（）5．设计一个3进制计数器可用2个触发器实现（） 6．移位寄存器除了可以用来存入数码外，还可以利用它的移存规律在一定的范围内构成任意模值n的计数器。所以又称为移存型计数器（） 7．判断时序逻辑电路能否自启动可通过判断该电路是否存在有效循环来实现（） 8．施密特触发器电路具有两个稳态，而多谐振荡器电路没有稳态（） 9．DRAM需要定期刷新，因此，在微型计算机中不如SRAM应用广泛（） 三．计算题（8分） 1、在如图所示电路中，U cc=5V，U BB=9V，R1=5.1kΩ，R2=15kΩ，R c=1kΩ，β=40，请计算U I 分别为5V，0.3V时输出U O的大小？。
1 习题1——直流电路 1、 解1： 结点a ：I 1+I 2=I 3 回路1：R 1I 1–R 2I 2+U S2–U S1=0 回路2：R 2I 2+ R 3I 3–U S2=0 图1 习题1的图 联立求解，得：I 1= –0.2A ，I 2= 1.6A ，I 3= 1.4A U s1起负载作用，其功率P 1= U s1 I 1= –2.4W U s2起电源作用，其功率P 2= U s2 I 2=24W 2、 解2：I 1 、I 2 、I 3 、I 4如图所示。 结点a ：I 1+I +I 2=0 结点b ：I 1+I =I 3+I 4 回路1：4I –8I 1=0 回路2：5I 2+9–4I 4–4I =0 回路3：2I 3=4I 4 图2 习题2的图 联立求解，得： I = 2/3A ，I 1= 1/3A ，I 2= –1A ，I 3= 2/3A ，I 4= 1/3A
3Ω 6 V 3Ω 1Ω 5Ω I 1 + - I 1a I 1b 3、 解3：①电压源单独作用时， I 1= –(I 1a + I 1b )= –(1+1) = –2A ②电流源单独作用时， I 2= –(I 2a + I 2b )= –(–1+3) = –2A 由叠加定理，I = I 1+ I 2= –4A 电压源单独作用 电流源单独作用 4、 图4 习题4的图 解4：①当开关在位置1时，电流源I S 单独作用时，毫安表读数I=K 1I S = 40mA ； ②当开关在位置2时，电流源I S 和电压源U S1同时作用，利用叠加定理有： I=K 1I S +K 2U S1 代入数据有：-60=40+ 10K 2 解得: K 2= -10 ③当开关在位置3时，电流源I S 和电压源U S2同时作用， U S1 I 1 S 2 3 U S2 R 5 + - - + U S2 I S R 4 R 3 R 2 R 1 A 3Ω 6 A 3Ω 1Ω 5Ω I 2 I 2a I 2b
模拟试卷一 一、填空(16分) 1．半导体二极管的主要特性是___________ 。 2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。 3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。 4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。 5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。 6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。 二、选择正确答案填空(24分) 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，V，则这只三极管是( )。 A．NPN 型硅管B．NPN 型锗管C．PNP 型硅管D．PNP 型锗管 2．某场效应管的转移特性如图１所示，该管为( )。 A．P沟道增强型MOS管 B．P沟道结型场效应管 C．N沟道增强型MOS管 D．N沟道耗尽型MOS管 3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。
A．差模输入电压为10 mV，共模输入电压为10 mV。 B．差模输入电压为10 mV，共模输入电压为20 mV。 C．差模输入电压为20 mV，共模输入电压为10 mV。 D．差模输入电压为20 mV，共模输入电压为20 mV。 4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。 A．输入电阻高B．输出电阻低C．共模抑制比大D．电压放大倍数大 5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。A．减小C，减小Ri B．减小C，增大Ri C．增大C，减小Ri D．增大C，增大Ri 6．如图所示复合管，已知V1的b1 = 30，V2的b2 = 50，则复 合后的 b 约为( )。 A．1500 B．80 C．50 D．30 7．RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选 频网络和( )。 A．基本共射放大电路B．基本共集放大电路 C．反相比例运算电路D．同相比例运算电路 8．已知某电路输入电压和输出电压的波形如图所示，该电路可能是( )。 A．积分运算电路B．微分运算电路C．过零比较器D．滞回比较器 三、两级放大电路如图所示，已知三极管的参数：V1的b1 、rbe1，V2的b2 、rbe2，电容C1、C2、CE在交流通路中可视为短路。
《数字电子技术》模拟试题 一、填空题（每题2分，共20分） 1、十六进制数97，对应的十进制数为 （1） 。 2、“至少有一个输入为0时，输出为 （2） ”描述的是与运算的规则。 3、 （3） 变量逻辑函数有16个最小项。 4、基本逻辑运算有: （4） 、 （5） 和 （6） 运算。 5、两二进制数相加时，不考虑低位的进位信号是 （7） 加器。 6、TTL 器件输入脚悬空相当于输入 （8） 电平。 7、RAM 的三组信号线包括： （9） 线、地址线和控制线。 8、采用四位比较器对两个四位数比较时，先比较 （10） 位。 二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 （11） 是异或门。 图1 2、下列逻辑函数表达式中可能存在竞争冒险的是 （12） 。 A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++= 3、下面逻辑式中，不正确的是_ （13）____。 A.C B A ABC ??= B. A AB A += C. ()A A B A += D. AB BA = 4、时序逻辑电路中必须有___（14）___。 A. 输入逻辑变量 B. 时钟信号 C. 计数器 D. 编码器 5、有S1，S2两个状态，条件 （15） 可以确定S1和S2不等价。 A. 输出相同 B. 输出不同 C. 次态相同 D. 次态不同
三、简答题（共10分） 1、证明：B A B A A +=+（4分） 2、某逻辑函数的真值表如表1所示，画出卡诺图。（6分） 表1 某逻辑函数的真值表 四、分析题（20分） 图2 分析图2所示电路的逻辑功能。 1）列出其时钟方程：（2分） CP1＝ ；CP0＝ 。 2）列出其驱动方程：（4分） J1＝ ；K1＝ ；J0＝ ；K0＝ 。 3）列出其输出方程：（1分） Z ＝ 4）求次态方程：（4分） =+11n Q ；=+10n Q 5）作状态表及状态图（9分） Z
