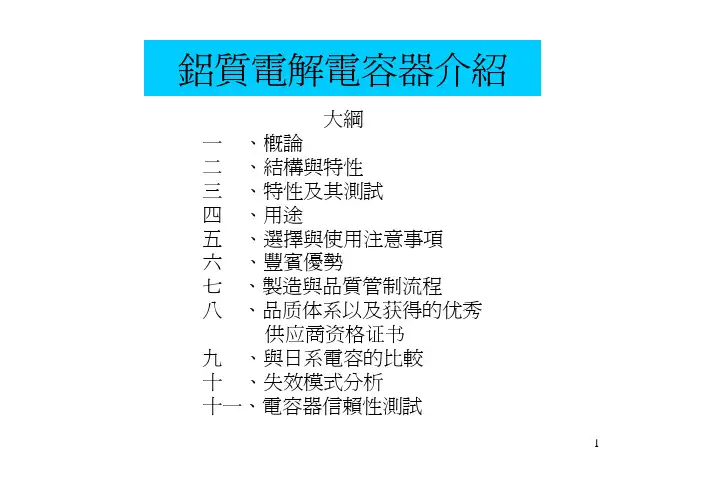

鋁質電解電容器介紹
大綱
一、概論
二、結構與特性
三、特性及其測試
四、用途
五、選擇與使用注意事項
六、豐賓優勢
七、製造與品質管制流程
八、品质体系以及获得的优秀
供应商资格证书
九、與日系電容的比較
十、失效模式分析
十一、電容器信賴性測試
1
鋁殼陰極箔電解紙/電解液陽極箔膠蓋
RADIAL TYPE
Manila paper, Kraft paper 電解紙Aluminum foil 陰極箔High purity Aluminum foil
陽極箔材料
結構
3.損失角δ: 實際電容器於印加交流電壓時，其電流越前電壓之相角實際上並非
π／2而係稍小於π／2，．之相角差
DF = 2πf C ESR * 10-6 ESR = Xc tan δ=1/2πfc ．tan δ
4.阻抗及其測量: 電容的阻抗主要來自電解液及釘接點
Ｚ＝Ｖ／Ｉ＝√(X
2+ R2)
C
5.漏電流:
BT
漏電流值＝Ａｅ（Ｔ：溫度Ａ，Ｂ：常數）
6
7
1.火花防止、衝擊波吸收
2.放電
點熔接、照相之閃光作用
3.直流端子電壓與電量: 直流電壓與電容器充電量成正比, 廣泛用在計算機
4.濾波作用:交流部份藉電容過濾，使成為平穩之直流
5.旁路作用:電容器會阻止直流電流流通而容許交流電流流通
6.耦合作用: 交流電路可以結合，為能源之交流增幅電路,直流遮斷不會流通
7.交流之頻率: 流通之電流大小與外加交流電壓之頻率成正比．即高頻率易流通而
低頻率難流通．用在頻率分離雜音消除
8.對電壓而言電流越前:線圈: 施加交流電壓之後其電流對電壓，成滯後變化
電容器: 電路之電流對電壓越90°功率因數改善用電容器．
9.移相作用:串聯電容器之線圈產生時間上之越前
移相用電容器
10.交流電壓降之利用:以電容器來代替電阻，則電容器因損失極小，電力之無謂損
亦可大大地減小．降壓電容器．
．
四.電容器的用途
(2) 使用電路
鋁電容是有極性的，極性反轉的電容器上要選用兩極性電容。
(3) 施加電壓
1.電容上不可施加過電壓（超過額定電壓者）
2.直流電壓加波紋電壓的最大值，不能超過額定電壓。
3. 直流上有兩個以上電容時，要考慮電容電壓的不平衡狀況。
4. 加脈衝電壓時，請選用額定電壓以下的電容。
9
(4) 安裝環境
1.電容的端子間距與線路板的孔距要對稱。
2.設計時請注意電路配線不能靠近壓力閥。
3.電容的周邊及電容下面儘量避免配置發熱品
4.壓力閥上面要留以下間隔。
製品直徑 6.3-16mm 18-35mm 40mm以上
間隔2mm以上3mm以上5mm以上
5. 2個以上的電容串,並聯時，要注意電流平衡
(5) PCB清洗
1. 電容不能用鹵化系溶劑等來清
洗。
2. 較佳的清洗劑為酒精或異丙醇。
10
(2-1) 化成箔、電蝕箔
1.正極箔
技術來源：初期自日本整廠引進技術，屬於KDK生產製程，後經於大陸成立研發部，將原有生產線製程改造，提高產速、改變之自行擴建後續生產線。
生產能力：計有高壓10條線；低壓化成箔生產線6條，月產化成箔30萬平方米，涵蓋極低壓（3V）至超高壓（770V）全系列化成箔產品。
產品品質：目前豐賓所使用的正極箔均已完全切換至自行生產者。此外，除自用外，現有約30%之化成箔外售，獲得其他同業的肯定。
技術合作：目前正與日本主要供應商松下公司洽談為其代工化成箔事宜。
成本優勢：自行化成鋁箔可降低原材料成本約10~20%。
13
(2-2) 化成箔、電蝕箔
2 電蝕箔
生產據點：湖北宜昌設立電蝕及化成廠，腐蝕箔生產線30條、化成箔生產線50條，成為中國最大的鋁箔廠。
?技術來源：自日本整廠引進電蝕箔生產技術，結合廠內化工、電機、機械、自動控制、環保/材料回收等專業工程師，形成龐大的研發團隊。
14
(3) 鋁導針
?生產據點：位於深圳公明，鄰近電容器深圳廠，以就近供應。
?技術來源：日本湖北(KOHOKU KOGYO)。
?生產能力：全自動焊接線88條、全自動清洗線4條、全自動化成線2條，為目前中國最大的導針生產廠。
?產品品質：豐賓深圳廠內部平行試驗結果已採用，如潤濕性、耐電壓、漏電流等各種特性優良，現100%供應豐賓深圳廠。
?技術優勢：完成生產導針全面無鉛化。
15
(2) 製造及品管流程圖
18
19
八、品质体系以及获得的优秀供应商资格证书
20
