建筑制图与识图实训作业1-4答案
制图基本规定和图样画法
1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。
2．常见错误：部视图和断面图的区别。
3．提示答案和解题思路、方法：这一次有色字为作答。有图，打开文件时，请稍候。

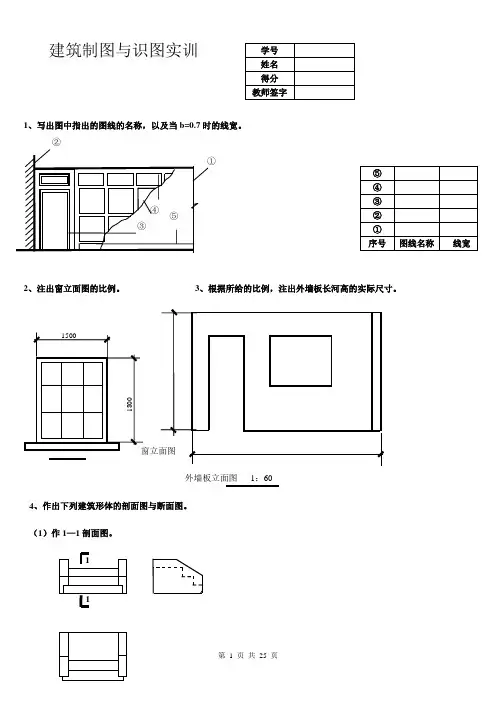

1、写出图中指出的图线的名称，以及当b=0.7时的线宽。（5分）
2、注出窗立面图的比例。（3分）
3、根据所给的比例，注出外墙板长和高的实际尺寸。（3分）
4、作出下列建筑形体的剖面图与断面图。（共64分） (1) （10分）
空间分析：
答案：
作图解该题时，首先要明确以下三点：
(1)剖切是假想的，目的是为了清楚地表达物体内部形状。故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。
(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖面图与断面图的区别。
断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。
(2)作形体的半剖面图（5分）
答案：
(3)补绘1－1剖面图。（10分）
答案：
（5）补绘2-2剖面图。（10分）
答案：
（6）补绘1—1、2—2、3—3断面图。（9分）
答案：
（7）补画1—1阶梯剖面图。（10分）
5、简答题（每小题5分，共25分）
（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制
图实训教材第17页)
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？ (见
建筑制图基础教材第11～12页)
（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图
基础教材第164～165页)
（4）剖面图与断面图的主要区别是什么？两者又有何联系？
①画法上的区别：(见建筑制图基础教材第173页)
②标注上的区别：
图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基
础教材第168页)
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什
么？
(见建筑制图基础教材第175页)
《建筑制图实训》课程作业讲评 (2)
重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图
1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。
2．常见错误：钢筋图的画法。
3．提示答案和解题思路、方法：这一次蓝色字为作答。有图，打开文件时，请稍候。
一、填空题（每小题1分，共30分）
1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为25毫米，板和墙的保护层厚度为10～15毫米，且不应小于受力筋的直径。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图以及钢筋表。
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：
4表示钢筋的根数；Ф表示一级钢筋；6表示钢筋直径为6mm ；
@表示相等中心距；150表示相邻钢筋中心距为150mm 。
9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是向下、向右，底层钢筋的画法是向上、向左。
10、在钢筋混凝土结构图中，钢筋的断面图例是，无弯钩钢筋
的端部图例是或，无弯钩钢筋的搭接图例是
。（请见建筑制图实训教材第75页表4-3）
二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面。（每一断面图10分，共20分）
注：图中用不同颜色区分不同钢筋：
答案：
三、补全梁的断面2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表。
（每一断面图8分×2=16分；填写钢筋表18分；共34分。）
答案：
钢筋表
1、什么是钢筋混凝土结构？
答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？(请见建筑制图实训教材P72～73)
答题思路：见图。
答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：
(1)受力钢筋。指承受构件内拉、压应力的钢筋。其配置根据受力通过计算确定，且应满足构造要求。
(2)架立筋。架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。架立筋是按构造配置的。
(3)箍筋。箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。分布筋用于单向板、剪力墙中。单向板中的分布筋与受力筋垂直。其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
(5)构造筋。指因构造要求及施工安装需要而配置的钢筋。如腰筋、吊筋、拉接筋等。
3、钢筋端部的弯钩常用哪几种形式？
答题思路：见图。
答：为了增强钢筋与混凝土的黏结力，表面光圆的钢筋两端需要做弯钩。弯钩的形式如图4-2所示。有带直弯钩的钢筋端部；带半圆弯钩的钢筋端部；箍筋的端部弯钩等。
4、什么是钢筋明细表？(请见建筑制图实训教材P80)
答：为了便于编制施工预算，统计用料，在配筋图中还应列出钢筋表。表内应注明构件代号，构件数量，钢筋编号，钢筋简图、直径、长度、数量、总数量、总长和质量等，见钢筋表。对于比较简单的构件，可不画钢筋详图，只列钢筋表即可。
5、什么是钢筋详图？(请见建筑制图实训教材P78)
答：钢筋详图是按规定的图例画出的一种示意图。它主要表示钢筋的形状，以便钢筋下料和加工成型。同一编号的钢筋只画一根，并注出钢筋的编号、数量(或间距)、等级、直径及各段的长度和总尺寸。
在钢筋混凝土构件配筋图中，为了区分钢筋的等级、形状和大小，应将钢筋予以编号。凡钢筋的等级、直径、长度、形状均相同时，可采用同一编号。编号是用阿拉伯数字注写在直径为6mm的细实线圆圈
内，并用引出线指到对应的钢筋部位。同时在引出线的水平线段上注出钢筋标注内容。
6、什么是钢屋架结构详图？主要内容有哪些？
答：钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况详图，主要内容包括屋架简图、屋架详图(包括结点图)、杆件详图、连接板详图、预埋详图以及钢材用量表等。
7、什么是型钢？
答：钢结构的钢材是由轧钢厂按标准规格(型号)轧制而成，通称型钢。常用型钢的类别有：等边角钢、不等边角钢、工字钢、槽钢、和钢板等。
钢结构在我国目前主要用于桥梁、大跨度建筑和高层建筑等，是通过用铆钉、螺栓和焊接的施工方法，把各种型钢(角钢、工字钢、槽钢和钢板等)组合连接起来的结构物。
8、焊缝代号主要由哪几部分组成？
答：焊缝代号主要由图形符号、辅助符号和引出线等部分组成，如图4-10所示。图形符号表示焊缝截面的基本型式，辅助符号表示焊缝的辅助要求，引出线则表示焊缝的位置。
在钢结构施工中，常用焊接方法把型钢连接起来。由于设计时对连接有不同的要求，产生的焊缝型式也不同。在焊接的钢结构图纸上，
必须把焊缝的位置、型式和尺寸标注清楚。焊缝要按国标规定，采用焊缝代号标注。
9、焊缝的图形符号表示什么？
答：焊缝的图形符号表示焊缝形式和焊接工艺等内容。
《建筑制图实训》课程作业讲评 (3)
重庆电大远程教育导学中心理工导学部胡敬佩
建筑施工图
1．考核知识点：建筑材料图例画法；识读建筑平面图。
2．常见错误：楼梯图画法。
3．提示答案和解题思路、方法：这一次蓝色字为作答。有图，打开文件时，请稍候。
一、填空题（每空1分，共27分）
1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术
设计的基础上绘制而成的。房屋施工图分为建筑施工图、结构施工图和设备施工图。
3、在借用教材中图2-1和图2-2是厂房和民用建筑的剖切轴测图。图中已注写出该房屋的各部分建筑名称有（请见建筑制图实训教材第11至12页）。
4、总平面图是表达新建房屋所在基地有关范围的总体布置。它表示了新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与排原有环境的关系和邻界情况等。
5、建筑总平面图中标注的尺寸是以米（M）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米为单位；标高都是以米 ( M) 为单位。
6、建筑施工图除总平面图外，还有 1)建筑各层平面图(底层、中间各层或标准层、顶层及屋顶等平面图)；
2)建筑各立面图；3)建筑剖面图(纵、横剖等)；4）详图，主要包括屋顶详图、楼梯详图、卫生间详图及一切非标准设计或构件的详图、和建施图首页，内含工程名称、设计说明、图纸目录、经济技术指标、门窗统计表以及本套建施图所选用标准图集名称列表等。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门窗洞口处的水平剖视图。它主要表示建筑物的房屋建筑的平面形状，房间布置，内外交通联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等情况。一般来说，四层房屋应分别画出底层、二层、三层、四层和屋顶建筑平面图。当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为中间层平面图。
8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示细部尺寸。即指从房屋外墙的墙段到门窗洞的的尺寸。
9、建筑立面图的图名可按最外两端墙轴线编号命名，也可按东、西、南、北命名，还可按正、背、左、右命名。
10、标高是标注建筑物某一部位高度的一种尺寸形式。它分为建筑标高和结构标高两种形式。
二、补图或填空（每小题2分，共40分）(请见建筑制图实训教材P26～27)
1. 画出下列常用建筑材料图例
答案：
（1）自然土壤（2）夯实土壤
（3）钢筋混凝土（4）天然石材
（5）空心砖（6）多孔材料
（7）普通砖（8）防水材料
2. 写出下列建筑材料的名称
答案：
（1）砂、灰土（2）天然石材
（3）饰面砖（4）金属
3. 画出下列常用建筑图例
答案：(请见建筑制图实训教材P30～32)
（1）单扇平开门（2）双扇弹簧门
（3）高窗（4）平开窗
（5）墙上预留洞（6）墙上预留槽
（7）顶层楼梯平面图(请见建筑制图实训教材P56)（8）二层楼梯平面图
三、解释下列符号的意义（每小题2分，共8分）
答案：(彩色字为答案)
详图索引标志。其水平直径线及符号圆圈（直径10mm）均以细实线绘制。
详图索引标志。其引出线及符号圆圈（直径10mm）均以细实线绘制。
