16m、13m后张法预应力空心板施工方案
一、工程概况
本合同段有1座上部结构采用16米后张法预应力砼空心板，共有42片。1座采用13米后张法预应力砼空心板，共有9片。后张法预应力砼空心板砼为C50砼，孔道压浆为C50水泥砂浆，钢绞线采用高强度低松弛Φj15.20mm钢绞线，标准强度R b y≥1860Mpa，正弯矩区和负弯距区钢绞线锚具均采用15－3型、15－4型和15－5型系列锚具及其配件、预应力管道采用圆型金属波纹管。
二、施工队伍的安排和施工机械的投入
根据我们的整体实施性施工组织设计，拟安排桥梁一队负责预应力空心板预制的施工，该分项工程拟投入25顿吊车2台，砼运输车2辆，钢模板3套。
三、施工进度计划安排
本分项工程计划开工日期为2017年5月1日，竣工时间为2017年8月1日，有效工期3个月，共计90天。
四、施工准备
技术准备：组织技术人员、管理人员和施工技术工人学习桥梁施工技术规范，熟读设计图纸，对施工人员进行岗前培训和技术交底，确保尺寸正确无误。
试验准备：做好砼的施工配合比设计，特别注意外加剂的检查和试验，同时做好原材料的进场取样试验，严格控制质量。在施工过程
中，保持同一节构造物用同一类型、规格的原材料，以保证受力均匀，外观一致。
材料准备：物资部根据试验室提供的配合比做好施工所有材料的进货前调查和了解，并将所有材料提取样品交与建立工程师认可后组织购买。
施工机具和模板：施工前，组织工人对所用施工机具进行施工前的调试和维修，确保施工期间机具完好；同时组织工人对钢模进行试拼、打磨和上油。检查模板几何尺寸是否符合设计要求，接缝是否密实、平整，确保构筑物外形美观。
场地准备：首先进行预制场地规划，预制场设于K79+700~K79+900处，与6号台相接，根据工期安排预制场地规划为4000平方米，共设置台座8个。对预制场地进行平整压实，按规划设置临时排水沟，并搭设钢筋加工场和钢绞线堆放场。
五：施工方法：
1、台座
首先硬化场地使台座在空心板生产过程中不至变形，根据施工计划的需要空心板预制台座设置了8个。台座宽度严格按照设计梁板底宽施工，台座基础为中间厚15cmC30砼，中间设置拉筋；两端各两米范围内因张拉需要砼加厚到20cm且加密拉筋布置。浇筑台座砼要保证台座顶的水平。台座底模为8mm厚钢板，焊于固定在台座基础两边的角钢上。为与底模基础能有较好的结合而不至底模钢板跑位、起拱，在钢板底模中线每隔一定距离往台座基础下铆入铆钉，铆钉与钢板焊
好、磨光。在台座两边的角钢上1cm厚的橡胶条，使空心板侧模挤压固定于台座上后浇注砼时不至漏浆。台座两边相应布置排水沟和钢筋混凝土支撑边梁，支撑边梁每隔一定距离预埋横穿底座的孔道，用于穿固定空心板侧模的拉杆，板底承托预留2%坡度。
2、钢筋加工及安装、波纹管安装
钢筋进场资料须齐全，分类垫起堆放于钢筋棚中，必要时加于遮盖以保护钢筋不受损伤、污染。各类钢筋须经各项检验合格后方可进行加工并严格按照设计图纸和规范要求进行，钢筋加工由钢筋班下料，在预制厂专门搭建的加工棚中进行。在各准备工作做好后，对底模进行打磨清理除锈，并涂刷脱模剂。把在钢筋加工场加工好的钢筋在底模上进行安装绑扎，先绑扎底板钢筋和腹板钢筋，并按设计图纸和规范要求布置安装、固定波纹管。波纹管用机械卷制，按设计长度连接，按设计位置安放并增加定位钢筋牢固固定，接头处用胶带缠牢，防止漏浆。钢筋安装绑扎过程注意钢筋各预埋钢筋的位置和尺寸，钢筋绑扎要用木块垫起避免脱模剂（或脱模油）污染钢筋。
3、侧模安装
侧板由正规厂家定制加工，采用大型钢板整体拼装，检查各项尺寸符合设计和规范要求后方可投入使用。钢筋绑扎好后安装侧模，安装前在侧模内侧均匀刷上脱模剂（或脱模油）。侧模安装应支撑牢固，尺寸准确，保证顺直。两侧模上顶要用拉杆拉牢，下边第隔一定距离用坚固的木条支撑于边梁上，使侧模牢固、密实安装在台座，保证不变形、不漏浆。为保证梁板保护层厚度在钢筋和模板之间设置垫块，
垫块应错开布置，地板钢筋垫块6个/m2，侧模4个/m2，不贯通截面全长。
4、混凝土的拌制、运输和浇筑
模板安装、钢筋加工及安装、预埋件预埋经检验合格后浇筑混凝土，混凝土由搅拌站统一按批的配合比拌制，并由砼运输车运输直接放入检验合格的模板中直接浇筑空心板。混凝土拌制要严格按照设计、规范要求和批复的配合比进行，并按实验相关要求对拌制好的混凝土进行了浇筑前抽检，浇注砼时应利用料斗下的出料闸门控制出料量并注意浇筑顺序和分层厚度，先浇筑空心板孔底以下砼，在浇筑厚度达到要求并振捣采用插入式振动棒振捣，振动棒插入时应避开波纹管和芯模，并防止因振捣不当而使内模（气囊）上浮、变形。
针对内模在浇筑混凝土时可能上浮的问题，采取了确切可行的措施防止内模上浮。首先在绑扎钢筋时根据设计空心孔位置、尺寸预先绑扎圆形抗上浮钢筋，并绑扎牢固，抗上浮钢筋间距为50cm。其次在浇注混凝土过程中，在内模顶均匀垫上五道条形钢板，将特制卡具压于条形钢板上并与侧模用螺栓锁牢。卡具为在比梁板宽度长的角钢条下焊上底口为弧形的厚铁板，用于防止内模在浇注混凝土时上浮。卡具在逐渐浇筑完顶板砼时跟近挨个拆除。
5、拆模
侧模拆除在空心板砼达到规范要求强度，且保证砼不至因拆模而坍塌、被碰损、拉伤、沾模时进行。综合考虑施工质量、施工进度和施工难度，应掌握好抽出内模的时间，在砼达到一到强度、保证不至塌陷、出现裂缝和被拉伤及时将内模拆除，板梁浇筑后及时覆盖养生，
保证砼的湿度。
6、预应力钢绞线张拉
空心板混凝土达到一定强度后拆除模板，砼强度到到85％后，穿钢绞线，用两端张拉法进行张拉，用校正好的千斤顶张拉，张拉工序为：
0 初应力（15％K） 100％K 103％K 持荷2min 锚固
张拉采用应力和伸长量双控。当伸长量超过设计值正负6％时，应松张预应力，查明原因重新张拉。张拉初值控制在10％-25％之间，取10％为初应力，预应力钢材伸长量为初拉力以后测得的伸长量，加初应力时推算伸长值。如有滑丝、断丝应按规范规定处理。张拉用设备应严格检测后方可使用，并且根据要求定期保养和检测。
7、压浆、封锚
压浆按设计和规范相关要求进行。压将前对波纹管孔道进行检查，必要时进行冲洗以清除有害物质。压浆机应能制造合格稠度的水泥浆，压浆机必须能以0.7MPa的常压连续作业,保证压浆缓慢、均匀进行。压浆停止时，压浆机要照常循环并搅拌。在泵的全部缓冲板上应装上1.0mm标准孔的筛式滤净器。压浆孔道应保持压力。压浆必须充满所有的波纹管。
按要求封锚，到强度后即可起吊架设。
后张预应力空心板梁预制工艺详见附图1《后张预应力空心板梁
施工工艺框图》。
8、梁板安装
16m预应力空心板梁，采用2台25t吊车吊装。板梁的安装方法：（1）、复核支座垫石中线、水平，并划出支座十字线。
（2）、空心板梁由运梁平板车运到架梁现场。
（3）、为保证梁体安装准确，在架梁前预先支座用环氧树脂粘贴固定在垫石上划好的十字线上。
（4）、吊车就位，由具有丰富架梁经验的机械工程高度指挥架梁，由吊车起吊，平衡上升，并调整就位，架梁按梁编号对称进行架设，保证架梁作业轻起慢放，就位准确。
空心板梁架梁施工工艺见附图2《吊车架设空心板梁施工工艺框图》。
六、质量和安全保证措施
1、质量保证措施
（1）建立质检体系：全体施工人员树立“百年大计，质量第一”的思想，建立以项目经理为组长、项目部与工程质量相关的部门、施工队长、队技术主管工班长为成员的质量管理体系，项目经理对工程质量负全责、各级质检部门及工班对工程质量承担相应的责任。（2）强化质量意识，健全规章制度：①严格推行分级质量管理制，层层管理，责任到人。②在施工前，逐级进行施工技术、质量标准、安全作业的书面交底，做到不交底不开工。③做好分项工程质量检验评定和验收工作，采用三级检验制度；即施工班级自检互检、项目部质检员复检达到要求后，报监理单位、质监单位、建设单位等有关部门复检，每一级检查应有书面签证。④项目部设安质部，施工队设置
专职质检工程师各工班设置质检员负责各工序的质量自检。各给质检人员由富有施工经验并且有专业技术职称、熟悉规范和图纸、工作严谨的技术人员担任。
（3）严格执行质保制度：工程施工严把材料关，认真贯彻执行技术规范，听从、执行监理工程师的指示和指令，服从监理工程师的指挥，使工程施工符合监理要求。严格按照我处的“三按，六不”质量控制办法进行施工，即按设计图纸、按工艺操作，按“验标”检验；原材料未经检验不准进入施工现场，桩楔尺寸不清楚不准破土，未经技术交底，不准开工，隐蔽工程未经检验不准覆盖，上一工序未经检验合格不准进入下道工序，未经验收合格，不准计价。
（4）做好质量保证资料：及时、准确做好板梁预制和安装施工整过程的各项原始施工记录，使第一片板梁施工的第一道工序都有相应的质保资料，保证工程施工的可追溯。
2、安全保证措施
（1）贯彻执行“安全第一，预防为主”和坚持“管生产必须管安全”的原则，必要的安全规章制度和措施并严格执行；逐级签定安全生产承包责任状，项目部实行单位月检、项目部周检、班级日检的安全检查制度；目管理人员和各工种负责人组成的安全生产领导小组，负责实施现场的文明施工和安全作业。
（2）成立以项目经理为组长的安全领导小组，随时检查安全措施落实情况。
（3）项目部和施工队皆设置专职安全员，负责施工过程中的安全
检查。
（4）所有施工人员持证上岗，戴好安全帽，工人上岗前必须进行施工操作培训、接受安全教育和安全技术交底，并做好记录。（5）作业人员须进行体检，凡患有精神病、高血压、心脏病、肺病、癫痫病以及聋哑等疾病者严禁进入施工现场作业。
（6）龙门吊、张拉千斤顶等重要施工设备安排专人操作和管理，并定期检查，及时发现并消除施工安全隐患，保证施工安全。（7）工程用电的电线按规定架设，防止出现触电和引起火灾。（8）张拉过程中要搭设防护架和安全网。
（9）各种安全警示牌醒目，安全标语齐全。
张法预应力梁板施工工艺流程图如下：
合
格 格穿波纹管 底 模 整 平 安装锚板、立端模 安装外侧模板，调整尺寸 按内模、上钢筋骨架 灌注混凝土 制作混凝土试块 养护、拆模 清孔、穿钢绞线 压试块 张拉 移梁到存梁台座 压浆 压试块 绑扎安放梁体钢筋
后张法预应力箱梁施工方案 一、工程慨况 二、场地布置 箱梁预制场地设在贝草夼大桥西北角路基北侧，征地范围及场地平 面图见附图． 1、制梁台座 台座采用 30cm厚 C30砼制作。制梁区内台座周围原地面整平压实后，开挖基槽，铺筑20cm厚 C20砼基础，再制作台座。台座制作时，跨中向下设,2cm 的预拱度，采用二次抛物线。 2、砼、材料运输道路 梁场内和梁场周围设置车辆进出的施工运输道路，道路硬化采用20cm 砼。 3、钢筋加工场地 钢筋加工场地设于预制场两端，用于钢筋加工、存放等，加工好的钢 筋分类挂牌存放，并搭设钢筋棚防护。 4、排水设施 制梁场区内地面按 2％排水坡设置，并于四周和存梁两台座中间设置排、截水沟，确保降水及施工用水顺利排出场外。三、主要技术措施 1、模板准备
外模采用大块定型钢模拼装，内模采用分节组合的形式。板缝中均嵌 入固定式弹性嵌缝条，保证不漏浆和梁体美观。 （1）外模 外模面板采用 6mm厚冷轧普通钢板，分段长度为 6.2m，即 30m箱梁外模长为（ 4×6.2+0.9m），其中端头部分 0.9m 为横隔梁模板。面板加劲助及支架均采用 100×63×4.5 工字钢。工厂制作完毕之后运至工地，用砂轮 磨平焊缝，各块模板之间用螺栓联结。外模试拼装完毕后，应进行各截 面的尺寸和拼缝的检查合格后才能进行下步施工。外模与底座之间嵌有 U 型橡胶条，以防底部漏浆。底部拉杆每隔 1.0m 一根，另外，为了保证模板就位后支撑稳固，满足受力要求，模板支架每隔 5m设两根可调丝杆作为就位后的支撑。 立模时用龙门吊逐块吊到待用处，上紧拉杆及可调螺杆。拆除外模时， 拆除上下拉杆和接缝螺栓，松掉可调螺杆，逐步拆除。 （2）内模 根据箱梁内部尺寸及操作难度，内模每单件的尺寸以 1.2m 为宜。内模支架每隔 60cm一道，每个支架用 4 块焊接成三角形的独立支架和三根可调丝杆组成一个稳定的组合支架。 立内模先在拼装场地按 3.6~6m 拼装成节，待底板、腹板钢筋及成孔波 纹管绑扎安装完毕后，再将内模分节吊入箱梁内组拼，应定位准确、牢固。 为保证箱梁内模的位置，内模与钢筋间设置砼垫块，下部每侧间隔 2m左右用预制同标号混凝土垫块顶紧内模，底板也用预制同标号混凝土垫块作为 支撑。为了防止内模上浮，每隔 1.2m 在外模上设一道横梁，以此横梁为支
预应力混凝土空心板施工技术方案 1、概述 本标段黑冲沟大桥为20m长空心板梁体，部分小桥也采用空心板梁体，考虑本标段施工过程中空心板预制数量在黑冲沟大桥0＃桥台至牟家沟大桥10＃桥台之间的挖方段布置了空心板预制台座，共计18个，为保证空心板预制施工顺畅，空心板预制施工质量得到保证，特编制本技术方案对现场施工进行指导。 2、后张法预应力施工 预应力混凝土空心板制作在预制场内完成，预制空心板不考虑预拱度。 后张法预应力空心板预制施工工艺流程框图
3、模板的拼拆 预应力空心板内外模均为专门生产的定型钢模板，模板到场后先进行试拼，发现问题及时联系模板厂家进行处理。预应力空心板的长度及局部地方用小尺寸的调整板调整。浇筑之前内外模均应安装校正好，内模的底模暂不安装，边浇边封底模。人工进行模板的安装和拆除，龙门吊辅助吊装，装拆时应注意以下事项： 1、在整个施工过程中要始终保持模板的完好状态，认真做好维修保养工作，及时刷脱模剂。 2、模板在吊运过程中，注意避免碰撞。 3、装拆时，要注意检查接缝的严密情况，必要时采用石膏粉或原子灰等材料填缝，以保证接缝不漏浆。预制前应对钢模板进行预拼，对与砼接触的钢模表面应打磨除锈，达到视觉上无锈迹； 为保证空心板内模位置准确，在两侧腹板内对应每段内模应设置两根内模定位钢筋，该定位钢筋应与腹板内钢筋点焊。内模底板上面的垫块应在钢筋绑扎后一次布置。 4、在安装过程中，要及时对各部分模板进行精度控制，安装完毕后应进行全面检查，若超出容许偏差，则及时纠正。
4、钢筋骨架的制作与安装 钢筋骨架的制作在加工厂进行，钢筋下料尺寸严格按照设计图纸进行，由于两侧钢筋直径较细，注意保持钢筋的平直度，底板主筋采用焊接头，并保证规范规定的焊缝长度，在同一搭接长度段内的接头数量不得超过钢筋总截面积的50%，其加工安装必须符合公路桥涵施工技术规范规定。 当钢筋和预应力管道在空间发生干扰时，移动钢筋以保证钢束管道位置准确。 钢筋绑扎好后，校正内外模，在监理工程师检查合格后进行混凝土浇筑。进行预制空心板梁的技术干部和钢筋班组、模板施工班组必须固定，不准随意调换主要技术人员，以保证钢筋、模板施工有条不紊地进行，增进熟练程度，加快速度，节约时间。 当在安装有预应力筋的构造附近进行电焊时，对全部预应力筋和金属件均进行保护，防止溅上焊渣或造成其他损坏。 5、波纹管及锚具预埋 预留孔道的制作为预埋波纹管。预留孔道的位置应准确，注意管道轴线在垫板处必须与锚垫板垂直，管道与管道间、管道与喇叭管的连接要密封，每块管道沿长度方向每隔一米设井字形定位钢筋并焊在主筋上，管道位置的容许偏差纵向不得大于10mm，横向不得大于5mm。 混凝土浇筑前按施工需要设置压浆孔、排气孔、检查孔，其中排气孔应设在孔道最高位置，孔径8~10mm，灌浆孔宜设在下方，孔径25mm。 6、预应力钢绞线的下料 钢绞线运到现场后，下料长度由孔道长度和工作长度决定： 钢绞线的下料长度：L=L1+2L2 式中L1——构件混凝土孔道长度 L2——张拉端所需要的钢绞线工作长度，视具体所采用的锚具和张拉千斤顶类型确定。 7、穿钢绞线
先张法预应力空心板施 工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
目录
先张法预应力空心板施工方案 一、编制依据 1、《公路桥涵施工技术规范》(JTG/T F50-2011)； 2、《公路工程质量检验评定标准》JTGF80/1-2004； 3、济鱼高速公路LQSG-5合同段两阶段施工图设计； 4、《济徐高速公路建设标准化管理手册》； 5、我单位同类工程的施工经验及现有人员、材料、机械设备等情况； 6、业主、总监办及驻地办各种相关文件精神。 二、工程概况 主线采用双向四车道的高速公路标准，路基宽度28m，设计速度采用120公里/小时；桥涵设计车辆荷载为公路-Ⅰ级；特大桥的设计洪水频率1/300，大、中、小桥、涵洞和路基设计洪水频率1/100。设计有预应力空心板梁的结构物共34座，其中10m板380片、13m板573片、16m板234片、20m板380片，共计1567片。
三、设计要点 1、预应力混凝土空心板按部分预应力混凝土A类构件设计。 设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数采用铰接板、刚接板法计算，并用梁格法进行检算。空心板顶板计算按单向板和悬臂板计算。并采用空间结构计算软件复核。 2、设计参数 （1）混凝土：C50混凝土重度γ=m3,弹性模量EC=×104MPa。C40混凝土重度γ=m3,弹性模量EC=×104MPa。 （2）预应力筋：采用抗拉强度标准值fpk =1860MPa，公称直径d=的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定。Ep=×105MPa，松弛率ρ=，松弛系数ξ=。 （3）竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）规定取值： 竖向日照正温差T1=14℃，T2=℃,A=300mm； 竖向日照反温差T1=℃，T2=℃,A=300mm。
阿拉尔市塔里木大道交通桥工程预制空心板专项施工方案
承包人：新疆阿拉尔南口建筑公司309项目部 日期：2013年7月3日 一、工程概况． 预制场选址：根据施工现场实际情况，预制场设置在本工程北侧，具体内容详见施工现场平面布置图；本桥梁工程上部结构采用9—20m预应力钢筋砼空心板，梁长为19.96m，高0.95米，全桥共306片梁。 二、施工部署
三、上部结构． 空心板施工工艺框图
1）、预制梁场地、钢筋加工棚场地、砂石料场地进行40cm天然砂砾回填、平整、洒水、碾压场地平整以及场地C10砼硬化。 2）、对处理好的硬化地基，用C30砼浇筑台座20m*1.24m*0.3m作为空心板底模，部分地方加筋埋设。台座两端1.5m范围内设置一层φ8钢筋网片，双向间距为15cm。 台座模板安装固定用对拉螺杆来完成，预埋φ25mmUPVC套管，间距为50cm。台座空心板吊点处设置10cm宽，8cm深的兜底槽，为保证兜底吊装，需每次吊装完重新对台座兜底槽进行抹砂浆（M15）。 3）、由于场地面积有限，我部共计浇筑73个台座，台座砼浇筑完成,对预制梁场台座四周设置20m*0.3m*0.1m r=0.05m的C30混凝土排水沟，防止积水影响台座基础产生不均匀的沉降。 4)、拌合站的建设 由于空心板砼为高标号混凝土、水化热较大不利于长途运输，我部采用自拌混凝土，在梁场架设一台1200型、一台1000型拌合站，1000型拌合站作为备用。
5）、在工程开始前，确保空心板施工人员、机械、材料的正常进场及完成进场人员的安全教育。空心板侧模、端模以及芯模采用定型钢模，空心板台座清理后，铺设地板革后即可进行钢筋成型和安装。 2、钢筋加工及模板安装 1）、钢筋加工在钢筋加工场完成，其水平运输采用25m平板车完成。钢筋绑扎及支模在预制场完成。 钢筋连接：以丝接为主；绑扎或焊接，其接头总数均不能在同一断面上大于50%，其绑扎搭接、焊接搭接长度必须符合设计规范要求，严格按照图纸施工。 2）、在空心板预制场台座上先进行空心板底板及腹板钢筋绑扎，并按设计坐标布设波纹管及定位筋。绑扎时必须按设计图纸及施工规范进行，保持钢筋间距、尺寸准确。钢筋保护层采用砼垫块形成且保护层厚度满足设计要求。上述每道工序须经监理工程师验收合格后，方可进行下一道工序。 3)、模板垂直运输采用16T吊车，水平运输采用50装载机，模板安装由机械、人工配合来完成。底板及腹板钢筋绑扎好后方可进行芯模安装，安装顺序从梁的一端依次组装至另一端。为确保芯模的位置及底板厚度，必须设置@700mmφ16马蹬筋，。1.2m每根长 4）、芯模安装后，即可进行顶板钢筋绑扎； 5）、顶板钢筋绑扎完后方可进行侧模、端模安装。先在端模上安装锚垫板，锚垫板应与两端封头模板同时定位固定，锚垫板平面必须与管道中心线垂直，锚垫板孔中心与管道中心线一致。侧模、端模安装时调好高度和垂直度，在外模底口，设对拉螺丝拉紧，预埋φ25mmUPVC套管，间距为40cm，不致跑模漏浆。侧模、端模斜支撑由50钢管固定在φ16@500mm锚固筋上完成，锚固筋沿板梁的四周布设，其间距为500mm，长度为30cm。上述每道工序须经监理工程师验收合格后，方可进行下一道工序。 3、混凝土浇注、养护 1）、C50混凝土拌制：按照实验室出具的配合比、并经监理审批过的配合比进行拌制。拌制中，施工用电不能中断，采用315KW发电机作为备用电源。 2）、空心板混凝土浇筑 对模板、钢筋、预应力管道等再次进行检查完全符合图纸及技术规范要求并经监理工程师签字批准后，方可浇筑混凝土。砼由拌和站集中拌和，料重由电子计量系统控制，不合格的材料坚决不用，砼由罐车运输、搭设溜槽入仓。 浇筑混凝土前，模板内的杂物、积水和钢筋上的污垢应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。混凝土浇筑前，应严格控制混凝土的和易性和坍落度。 自高处向模板内倾卸混凝土时，为防止混凝土离析，其自由倾落高度不宜超过 1m。 对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈平坦、泛浆。 浇筑采用水平分层，斜向分段的连续浇筑方式，从梁的一端循序进展至另一端。分段长度为2m—4m，分层下料厚度不超过30cm，上层混凝土必须在下层混凝土振捣密实后方能浇筑，以保证混凝土有良好的密实度。 振捣由经验丰富的工人师傅振捣，做到内实外光。由于夏季气温过高，防止混凝土表面裂缝的产生，空心板梁混凝土浇筑完成，待表面收浆后，要对梁面进行压抹、刷毛、湿毡覆盖养护处理。施工中按要求现场制作砼试块，以同条件养护试块强度作为预应力张拉的控制条件。
预应力混凝土后张法施工工艺
摘要：文章主要介绍了后张法预应力混凝土的概念、后张法预应力混凝土小箱梁施工工艺流程、施工中的注意事项和操作规程中的一些要求。 关键词：后张法；预应力；混凝土；施工工艺；张拉 正文： 后张法预应力混凝土施工工艺指的是先浇筑水泥混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。 具体操作步骤为：先制作构件，并在构件体内按预应力筋的位置留出相应的孔道，待构件的混凝土强度达到规定的强度(一般不低于设计强度标准值的75%)后，在预留孔道中穿入预应力筋进行张拉，并利用锚具把张拉后的预应力筋锚固在构件的端部，依靠构件端部的锚具将预应力筋的预张拉力传给混凝土，使其产生预压应力;最后在孔道中灌入水泥浆，使预应力筋与混凝土构件形成整体。 1.后张法的分类： （1）按预应力筋与混凝土的粘结形式分为: 有粘结预应力混凝土 先浇混凝土，待混凝土达到设计强度75%以上，再张拉钢筋(钢筋束)。其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈)。其传力途径是依靠锚具阻止钢筋的弹性回弹，使截面混凝土获得预压应力，这种做法使钢筋与混凝土结为整体，称为有粘结预应力混凝土。 有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低，导致混凝土压应力降低，所以应设法减少这种粘结。这种方法设备简单，不需要张拉台座，生产灵活，适用于大型构件的现场施工。 （2）无粘结预应力混凝土 其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固。
16m后张法预应力空心板施工方案
安吉县11省道马家渡至椅子塔段 公路改建工程 16M预应力混凝土梁板施工方案
安吉县11省道马家渡至椅子塔段公路改建工程 第二合同段项目经理部 目录 一、编制说明------------------------------------------------------------ 1 1、编制依据 ----------------------------------------------------------- 1 2、编制原则 ----------------------------------------------------------- 1 二、工程概况------------------------------------------------------------ 1 三、施工准备------------------------------------------------------------ 1 1、技术准备 ----------------------------------------------------------- 1 2、人员、设备、机具准备------------------------------------------------ 2 3、总体工期计划 ------------------------------------------------------- 3 四、主要施工工艺流程---------------------------------------------------- 3 1、预制空心板工艺流程-------------------------------------------------- 3 2、施工工艺框图 ------------------------------------------------------- 3 五、施工方法------------------------------------------------------------ 5 1、施工准备 ----------------------------------------------------------- 5 2、后张法空心板预制施工方法-------------------------------------------- 5 3、模板安装 ----------------------------------------------------------- 7 4、混凝土浇筑 --------------------------------------------------------- 7
法预应力板梁施工方案 一、工程概况 旅游产业大道东段（佟沟至白清段）公路新建工程二标段落现共有先法预应力板梁422片，其中10m的有29片，13m的有203片，20m的有116片，集中在预制场预制。板梁为上部主要承力结构，其预制安装为中桥的关键工序。为确保预应力板梁百分之百合格，必须建立健全质量保证体系，制定切合实际、符合规要求的方案，加强现场管理，落实各项技术保障措施。 二、总体要求 1、钢筋加工，绑扎、焊接符合设计要求。 2、钢绞线的存放、安置、拉均符合规要求。 3、梁板外露面光洁平整，砼强度符合设计要求。 4、梁板的长度、断面尺寸及拱度值符合设计及《公路工程质量评定标准》。 5、板梁的运输、堆放应符合力学规律，安装情况应符合安全操作规程及质量评定标准。为保障预制场坚实、稳定、平整、卫生、不积水，对原地面推平碾压后，对场地进行硬化。场地硬化时，设置0.2%的横坡，四周挖好临时排水沟，确保场雨水或施工用水排放。 三、设备人员动员周期和设备、人员、材料运到施工现场地方法 1、组织机构
预制梁场自检体系：
2、总体布置 1、场地的处理 为保障预制场坚实、稳定、平整、卫生、不积水，对原地面推平碾压后，采用10cm厚C20#素混凝土对场地进行硬化。场地硬化时，设置0.2%的横坡，四周挖好临时排水沟，确保场雨水或施工用水排放。（预制场平面图） 公 路 道 路 13m板梁3条梁槽 1#梁槽 2#梁槽 3#梁槽 1 m 、 2 m 板 梁 2 条 梁 槽 1 # 梁 槽 2 # 梁 槽 砼拌合站 料仓1 料仓2 料仓3料仓4 宿舍 办公室 空心板梁预制场平面图
开大道加宽附属工程空心板梁施工案 一、空心板梁形式及工程数量 1、桥梁上部结构为后法预应力砼空心板梁。东干渠支渠中桥采用结构简支、桥面连续形式；运粮河桥、口总干渠中桥及马家河桥均采用先简支后结构连续的形式。四座桥梁均为预制后安装。 东干渠支渠中桥上部结构：预制空心板梁高度为0.7m，中板宽度为1.25m，边板悬臂长0.63m，横桥向共计13块中板和2块边板。一块中板6.3m3，一块边板8.2m3。 运粮河桥、口总干渠中桥及马家河桥上部结构：预制空心板梁高度为0.95m，中板宽度为1.25m，边板悬臂长0.63m，横桥向共计13块中板和2块边板。一块中板11.3m3，一块边板14.5m3。 2、空心板工程数量 二、施工的难点 空心板梁预制施工的难点为：外观质量、在质量、预应力施工质量。 三、施工计划
预制梁施工为工期的制约关键因素之一，持续时间较长。在施工中初步计划为2个月完成全部预制任务。 四、施工准备 1、在预制梁厂选用4个梁槽台座进行空心板梁预制施工。 2、每座桥按四套模板进行加工，并打磨拼装检查合格。 3、砼采用商品砼，在施工过程中提前5天向供应商提供计划，使其提前准备，以保证灌注时足量供应；钢筋、钢绞线、锚具由公司物资部统一采购，在施工中提前半月进场，以满足试验、加工的需求。 五、施工案和施工工艺 1、施工工艺流程 空心板梁施工工艺框图 2、施工法 1）、模板工程
⑴、底模 底模两头拉端位置设置扩大基础，扩大基础厚度定为40cm。台座长度根据预制梁长设置，并用C30砼浇筑台座。台座中心线长度设置为20.0m，底模结构层从上到下为5mm厚的钢板，20cm C30混凝土，20cm C20混凝土，30cm碎土。在钢板底的两侧，分别预埋5号角钢，用于固定钢板。 ⑵、侧模 预制梁的模板采用整体钢模，钢板厚度不小于5mm，侧模长度比设计梁长1‰，每套模板配备相应的锲块模板调节，以适应梁长的需求。模板应由专业厂家加工生产，在厂家加工时，要注意对模板质量进行中间验收，出厂前应进行试拼和交工检验，确保模板接缝密合平顺，不漏浆，无错台。 模板在使用过程中，应加强维修与保养，每次拆模后应指定专人进行除污与防锈工作，平整放置防止变形，并做到防雨、防尘、防锈。 空心板侧模全部采用大块定型钢模板，以减少接缝数量，模板结构采用定型钢骨架，5mm 钢板贴面。侧模骨架采用10号槽钢和5号角铁制作，角铁纵向间距50cm，横向间距75cm，侧模接缝形成企口缝。使用前，侧模应先在底模上进行试拼，检查各部位尺寸是否准确，对各个接缝处进行打磨平整，以保证梁体外观质量。格控制顶板宽度和厚度。（3）模 模采用厂家定制塑料胶囊，针对充气胶囊在浇筑混凝土时可能上浮
XX项目预应力（后张法）工程施工方案 项 目 效 果 图 编制： 审核： 审批： 编制单位：专业分包单位名称
目录 一、工程概况 ------------------------------------------------------------------------------------- 3 二、编制依据 ------------------------------------------------------------------------------------- 4 三、施工方法设计 ------------------------------------------------------------------------------- 4 四、人员部署及施工计划 ---------------------------------------------------------------------- 7 1、人员部署--------------------------------------------------------------------------------- 7 2、机械设备计划--------------------------------------------------------------------------- 8 3、主要施工材料计划表------------------------------------------------------------------ 9 4、施工进度计划--------------------------------------------------------------------------- 9 五、材料进场要求 ------------------------------------------------------------------------------- 9 六、预应力施工工艺和技术措施 ------------------------------------------------------------ 11 1、施工工艺-------------------------------------------------------------------------------- 11 2、具体施工方法-------------------------------------------------------------------------- 11 2.1穿设波纹管 ---------------------------------------------------------------------------- 11 2.2安装端部配件 ------------------------------------------------------------------------- 11 2.3、穿设预应力筋----------------------------------------------------------------------- 12 2.4、混凝土浇筑-------------------------------------------------------------------------- 12 2.5、预应力张拉-------------------------------------------------------------------------- 13 2.6、预应力孔道灌浆-------------------------------------------------------------------- 14 2.7、张拉端封堵-------------------------------------------------------------------------- 15 七、工程质量保证措施 ------------------------------------------------------------------------ 15 1、质量标准-------------------------------------------------------------------------------- 15 2、质量控制-------------------------------------------------------------------------------- 16 八、安全生产保证措施 ------------------------------------------------------------------------ 17 1、一般控制措施-------------------------------------------------------------------------- 17 2、具体控制措施-------------------------------------------------------------------------- 18 九、企业、人员资质 --------------------------------------------------------------------------- 19 十、附件 ------------------------------------------------------------------------------------------ 20
预应力混凝土公路桥梁通用图设计成套技术 通用图设计计算书 10m简支装配式后张法预应力混凝土空心板配束计算 (二级公路) 设计计算人：日期： 复核核对人：日期： 单位审核人：日期： 项目负责人：日期：
编制单位：湖南省交通规划勘察设计院 编制时间：二○○六年三月 10m简支装配式后张法预应力混凝土空心板配束计算 1. 设计依据及相关资料 计算项目采用的标准和规范 1.《公路工程技术标准》（JTG B01-2003） 2.《公路桥涵设计通用规范》（JTG D60-2004）（简称《通用规范》） 3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）（简称《公桥规》）参与计算的材料及其强度指标 依据《中华人民共和国交通部－“预应力混凝土公路桥梁通用设计图成套技术”第二次工作会议纪要》：对于公路Ⅱ级汽车荷载的预应力混凝土空心板采用C40强度等级的混凝土；桥面铺装下层为100mm现浇C40混凝土，上层为80mm沥青混凝土；后张法预应力管道统一采用金属波纹管。各参与计算材料的强度指标按《公桥规》选用，材料名称及设计参数取值见表。 材料名称及设计参数取值表表 荷载等级
依据《通用规范》第款第3条表规定，二级公路汽车荷载等级：公路Ⅱ级； 作用荷载、荷载组合、荷载作用简图 设计采用的作用 设计采用的作用荷载，按《通用规范》第4章确定。不计偶然作用，永久作用和可变作用的取项如下： （1 （2）可变作用：汽车荷载、 用； 整体温差：温升20℃，整体温降20℃； 依据《中华人民共和国交通部－ 桥梁通用设计图成套技术”第二次工作会议纪要》 板桥面铺装上层选用沥青铺装。 用规范》第款第3条选用（80mm 具体图式见图。 竖向日照反温差为正温差乘以。 依据《通用规范》条文说明第款不计入横桥向梯度温度。 各板的横向分布系数及取值方式参见《横向分布系数计算书》。 作用效应组合 （1）持久状况承载能力极限状态（《通用规范》第款） 作用效应组合设计值S ud=×永久作用+×汽车荷载+×温度 作用效应组合设计值组合值还应乘结构重要性系数。 依据《公桥规》第款，汽车荷载计入冲击系数。 （2）持久状况正常使用极限状态（《通用规范》第款） 作用短期效应组合：永久作用+×汽车荷载+×温度梯度+×均匀温度作用 作用长期效应组合：永久作用+×汽车+×温度梯度+×均匀温度作用 依据《公桥规》第款，汽车荷载不计入冲击系数。 计算模式、重要性系数 按简支结构计算，结构重要性系数为。 总体项目组、专家组指导意见
预应力先张空心板梁施工方案 一、施工准备 （一）、拟定台座方案 1、总体布置：台座主要由固定端钢横梁、张拉端钢横梁、张拉端活动梁、钢筋混凝土传力梁、中横梁及底座组成，采用长线法施工，张拉台座长63米，整体采用框架式结构。预应力采用整体张拉，共设5条生产线，每条线可生产20.0米梁3片或者13.0米4片。 2、场地准备：预制梁场地为80m×50m原地面用5%的生石灰处理压实度达85～90%。龙门吊轨道基础，采用砼基础，基础挖深30cm，采用5%灰土分三层用电夯回填，灰土上面用400×400mm C25砼浇注，预留钢筋卡钢轨，砼内采用φ14 mm钢筋4根、箍筋φ8@200 mm。 3、中横梁、传力梁和端梁的施工：中横梁尺寸300×400 mm在原地面下挖60cm，人工夯实，绑好钢筋浇注C30砼，传力梁尺寸600×600 mm 部分开挖60cm，人工夯实，绑好钢筋，立好模板，进行C30钢筋砼浇注。，传力梁、中横梁在施工前准确测量放样，确保轴心偏位在2cm之内，严格控制截面尺寸和强度，端横梁与传力梁的预埋铁板焊接成整体，端横梁采用400 mm×2400mm（横向承载面），600mm×2400mm（竖向承载）的20mm厚钢板焊接成整体。
4、台座底模施工：底模质量直接关系到空心板梁的外观质量，在基础上浇筑15cm厚的C20素砼垫层，并且预埋7-10cm长的钢筋或用冲击钻打眼，埋入膨胀螺栓，将预埋钢筋顶端抄平与10号槽钢焊接上铺5mm厚钢板，底模板制作必须平整、光滑、排水畅通。 （二）、侧模板配置：空心板梁侧模板，采用新加工的大块钢模板，每节长4米，面板采用δ=3mm钢板，水平肋和纵向肋用[ 80×80mm槽钢制成，肋间距不超过60cm，模板加工数量为20 m中板2套，边板1套；13m 中板2套，边板1套。 （三）、芯模：空心板梁芯模均采用橡胶气囊。规格及数量分别为：13米空心板直径260mm的2套，20m米空心板直径7200mm的2套。 （四）、材料检验 1、钢绞线：先张梁钢绞线采用φj 15.20钢绞线，R b y=1860MPa，Ey=1.95×105MPa，低松驰钢绞线。空心板梁所用的钢筋、钢绞线，进场后必须进行复试检验合格方可使用，材料取样自检合格后报监理抽检，合格后指定位置存放，且做好标识牌，注明批号、品种、规格、产地、检验是否合格等内容。 2、砼为商品砼公司提供。 （五）、设备配置 先张空心板梁砼施工，先张梁场配置2台30T龙门吊，30T龙门吊采

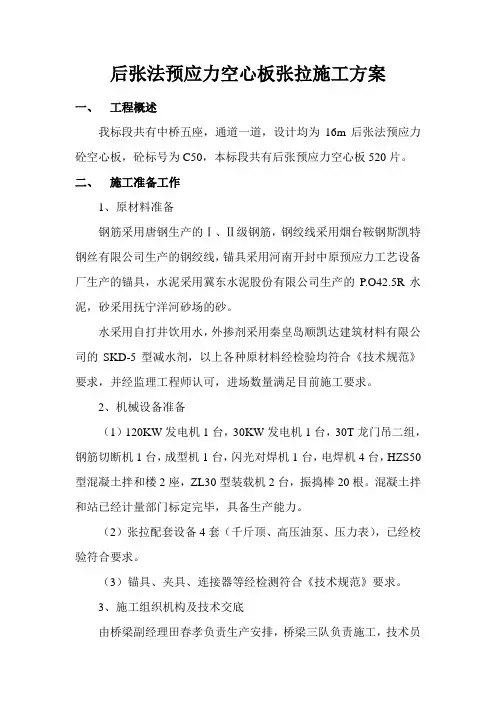

后张法预应力空心板张拉施工方案 一、工程概述 我标段共有中桥五座，通道一道，设计均为16m后张法预应力砼空心板，砼标号为C50，本标段共有后张预应力空心板520片。 二、施工准备工作 1、原材料准备 钢筋采用唐钢生产的Ⅰ、Ⅱ级钢筋，钢绞线采用烟台鞍钢斯凯特钢丝有限公司生产的钢绞线，锚具采用河南开封中原预应力工艺设备厂生产的锚具，水泥采用冀东水泥股份有限公司生产的P.O42.5R水泥，砂采用抚宁洋河砂场的砂。 水采用自打井饮用水，外掺剂采用秦皇岛顺凯达建筑材料有限公司的SKD-5型减水剂，以上各种原材料经检验均符合《技术规范》要求，并经监理工程师认可，进场数量满足目前施工要求。 2、机械设备准备 （1）120KW发电机1台，30KW发电机1台，30T龙门吊二组，钢筋切断机1台，成型机1台，闪光对焊机1台，电焊机4台，HZS50型混凝土拌和楼2座，ZL30型装载机2台，振捣棒20根。混凝土拌和站已经计量部门标定完毕，具备生产能力。 （2）张拉配套设备4套（千斤顶、高压油泵、压力表），已经校验符合要求。 （3）锚具、夹具、连接器等经检测符合《技术规范》要求。 3、施工组织机构及技术交底
