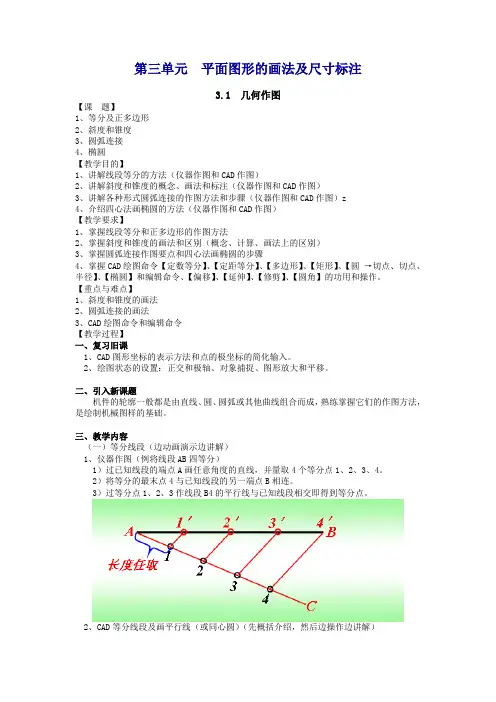

实验二绘制基本图形1
一、实验目的
掌握绘制点对象、线对象、矩形、正多边形、圆、多线，掌握正交、对象捕捉的使用，掌握图层的建立与使用。
二、实验内容
1．绘制以下图形（要求先建图层：中心线层与绘图层）
2．绘制以下图形
3．绘制以下图形
4．绘制以下图形
简单提示：
先设置多线样式，在绘制外墙时与内墙时使用不同的比例与对正。最后使用多线编
辑设置T形与十字交叉。
5．绘制以下图形
三、仪器、设备、材料
1．微机
四、实验准备
1．理论知识预习及要求
在本实习前应该了解在AutoCAD中如何绘制基本图形。
2．实验指导书预习及要求
在本次实习前，请认真审阅题目，以便在绘制时能够顺利完成。
3．其他准备
五、实验原理或操作要点简介
AutoCAD用于精确绘图，其绘制的基本图形有：点对象、线对象、矩形、正多边形、
圆、圆弧、多线、多段线和样条曲线、图样填充。
在图形绘制过程中使用适当使用对象捕捉、正交、极轴、对象追踪，可以提高绘制的效率。
在CAD中输入命令一般有三种方式：使用菜单、使用工具栏、命令行下输入命令。
六、注意事项
1．绘图过程注意存盘，避免死机丢失文件。
2．在绘图前，要分析图形，选择使用合适的方法绘制图形。
3．要学会计算图形中未给出的数据。
七、实验过程与指导
第一题
提示：可以通过圆心作一条水平的辅助线。
第二题
步骤：
画中间的那个小矩形。
画小矩形外的左边部分的直线。
用同样的方法画右边部分的直线。
画最外面的那个大矩形。
第三题
提示：先绘制圆，再绘制定数等分点。
第四题：
先设置多线样式，在绘制外墙时与内墙时使用不同的比例与对正。最后使用多线编辑设置T形与十字交叉。
八、思考与提高
九、
实验总结
一应用坐标值绘制图形 绘制边长为90的五角星如图1.1所示。 图1.1 训练图 评分标准：基本图形绘制100分。 二利用栅格捕捉绘制图形 利用栅格捕捉绘制图2.1所示图形。图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。启用栅格显示，启用栅格捕捉。调用直线命令拾取各点即可。 图2.1练习 评分标准：1.基本图形绘制完整60分; 2.标注完整40分。 三利用对象捕捉绘制图形
画图3.1所示图形 图3-1 评分标准：1.基本图形绘制完整60分; 2.文字、尺寸标注完整40分。 四利用对象追踪、正交绘制图形 练习 （1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形; （2）利用正交与对象追踪绘制图4.1所示图形; 图4.1 U形桥台投影图` 评分标准：1.基本图形绘制完整60分。; 2.尺寸标注清晰完整40分。
五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。 图5.1 门栓 评分标准：1.基本图形绘制60分。; 2.角度标注准确，清晰20分。` 3.尺寸标注准确，清晰20分。; 六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。 图6.1 图形练习图6.2 图形练习 评分标准：1.基本图形绘制完整60分。 2.所有标注完整，清晰40分。`
七利用多边形绘制图形 （1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。 （2）绘制如图7.1所示四棱台投影图。` （3）绘制图7.2所示正六棱柱投影图。` 图7.1 四棱台投影图图7.2 六棱柱投影图评分标准：1.基本图形绘制完整60分` 2.尺寸标注清晰完整40分。` 八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。 图8.1建筑物立面图（展开图） 评分标准：1.基本图形绘制完整60分 2.尺寸标注清晰完整40分
CAD常用的快捷命令 （一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式） COL, *COLOR（设臵颜色） LA, *LAYER（图层操作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例） LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性） BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐） EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件） IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设臵） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设臵极轴追踪） OS, *OSNAP（设臵捕捉模式） PRE, *PREVIEW（打印预览） TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据信息） 2、绘图命令： PO, *POINT（点） L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线） POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） REG, *REGION（面域 MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件） DIV, *DIVIDE（等分） H, *BHATCH（填充）
实验一AutoCAD基本图形绘制 （成绩__________） 一、实验目的 1、掌握直线、园、园弧等命令 2、掌握对象捕捉的方法 3、掌握图幅设置、视图控制 二、实验项目内容 （1）将图幅设置成2号图纸放大100倍。 （2）完成图1-1的绘制，采用多种坐标形式。 图1-1 基本绘制命令练习 （3）采用line、arc、circle、solid、trace绘制图1-2 图1-2基本绘制命令练习 （4）采用pline的命令绘制图1-3
图1-3基本绘制命令练习 请对上面的过程进行抓图，并进行说明。要求对命令、参数、过程进行详细的叙述。 三、实验过程 1、将图幅设置成2号图纸放大100倍。 命令: limits 重新设置模型空间界限: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 指定右上角点 <420.0000,297.0000>: 59400,42000 命令: rec RECTANG 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 指定另一个角点或 [尺寸(D)]: 59400,29400 命令: z ZOOM 指定窗口角点，输入比例因子 (nX 或 nXP)，或 [全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: a 正在重生成模型。 2、完成图1-1的绘制，采用多种坐标形式。
命令: l LINE 指定第一点: 5000,5000 指定下一点或 [放弃(U)]: 15000,5000 指定下一点或 [放弃(U)]: 15000,15000 指定下一点或 [闭合(C)/放弃(U)]: 5000,15000 指定下一点或 [闭合(C)/放弃(U)]: c 命令: l LINE 指定第一点: 指定下一点或 [放弃(U)]: @10000,0 指定下一点或 [放弃(U)]: @0,10000 指定下一点或 [闭合(C)/放弃(U)]: @-10000,0 指定下一点或 [闭合(C)/放弃(U)]: c 命令: l LINE 指定第一点: 指定下一点或 [放弃(U)]: @10000<0 指定下一点或 [放弃(U)]: @10000<90 指定下一点或 [闭合(C)/放弃(U)]: @10000<180 指定下一点或 [闭合(C)/放弃(U)]: c 命令: 1 LINE 指定第一点: 指定下一点或 [放弃(U)]: @5000<0 指定下一点或 [放弃(U)]: @8000<45 指定下一点或 [闭合(C)/放弃(U)]: @5000<90 指定下一点或 [闭合(C)/放弃(U)]: @5000<180 指定下一点或 [闭合(C)/放弃(U)]: @8000<-135 指定下一点或 [闭合(C)/放弃(U)]: c 3、采用line、arc、circle、solid、trace绘制图1-2
绘制CAD简单程序（按Ctrl2+） 1：使用正交功能可将光标限制在水平或垂直方向上移动，可以单击下方状态栏上的“正交”或直接按(F8)启用/关闭正交功能。在绘图工具栏中单击/（直线）按钮，然后根据命令提示进行操作。命令：line 指定1点：输100确定。2：修剪线条：在修改工具栏中单击-/--（修剪）按钮；选择对象在线段A上左键单击及在线段B上单击确定后；再点击右键将要所剪切部分去除。 3：延伸线条：在修改工具栏中单击--/-（延伸）按钮；选择对象在线段A上左键单击再然后左键点击伸长空余部位；再点击右键将线条延伸至终点。 4：图案填充：执行绘图中“图案填充”命令。单击绘图中工具栏中标示按钮，打开“图案填充和渐变色”对话框,在类型和图案中选择DOLMIT预定义图案，在对话框内选择填充图案单击确定，在然后选择表格右边单击“边界”选项组中□（添加，拾取点）按钮，在然后点击要填充范围按“确定”。 5：标注字体：①在工具栏中点击符号标注，点击两下找出栏中“做法标注”然后输入所要填写的文字内容，移至标注部位即可。 ②在工具栏中点击符号标注，点击两下找出栏中“图名标注”然后输入所要填写的文字内容，移至标注部位即可。 ③在工具栏中点击符号标注，点击两下找出栏中“剖面剖切”在下方表格内输入“剖面符号如1-1，2-2”按确定，点击所剖切断面位置按两下确定。6：保持数据相同大：点击ma按确定，显示正方形小方块，点击其他小数据，然后点击大数据就可以。 7：简单钢筋绘制：点击直线加粗绘制主筋，在然后绘制分布筋程序：点击工具栏中的圆心放置所需位置，如位置不正确点击工具栏移动标识按确定，复制操作：点击复制标识按确定，点击圆点分别移动复制。
一、绘制基本二维图形 1.1 绘制床头柜图形 【练习知识要点】利用“矩形”按钮、“直线”按钮和“圆”按钮绘制床头柜，图形效果如图1.1-1所示。 图1.1-1 （1）创建图形文件。选择【文件】→【新建】菜单命令，弹出【选择样板】对话框，单 击按钮，创建新的图形文件。 （2）选择【矩形】命令，绘制床头柜轮廓和矩形纹理，效果如图 1.1-2所示。 命令: _rectang //选择矩形命令 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //输入起点A的绝对坐标 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 520,450 //输入对角点B的绝对坐标 命令: rectang //选择矩形命令 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 35,35 //输入起点C的绝对坐标 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @450,380 //输入对角点D的相对坐标命令: RECTANG //选择矩形命令 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 70,70 //输入起点C的绝对坐标 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @380,310 //输入对角点D的相对坐标 图1.1 -2 （3）绘制直线。选择【直线】命令，分别对应连接最外面的矩形和最内侧矩形的顶
点，如图 1.1-3所示。 （4）绘制垂直直线。选择【直线】命令，绘制相互垂直的直线，如图 1.1-4所示。 图1.1-3 图1.1-4 命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形上边中点 A 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形下边中点 B 指定下一点或[放弃(U)]: //按Enter键 命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形左边中点 C 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形右边中点 D 指定下一点或[放弃(U)]: //按Enter键 （5）绘制中心圆。选择【圆】命令，选择图3-4中直线AB和直线CD的交点作为圆心，依次绘制直径为100和200的圆，完成后效果如图 1.1-5所示。 图1.1-5
一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。 图1.1 训练图 评分标准：基本图形绘制100分。 二利用栅格捕捉绘制图形 利用栅格捕捉绘制图2.1所示图形。图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。启用栅格显示，启用栅格捕捉。调用直线命令拾 取各点即可。
图2.1 练习 ; 分60基本图形绘制完整1.评分标准： 2.标注完整40分。 三利用对象捕捉绘制图形 画图3.1所示图形 图3-1 评分标准：1.基本图形绘制完整60分; 2.文字、尺寸标注完整40分。 四利用对象追踪、正交绘制图形 练习 （1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形; （2）利用正交与对象追踪绘制图4.1所示图形;
` 形桥台投影图U 图4.1 评分标准：1.基本图形绘制完整60分。; 分。40尺寸标注清晰完整2. 五利用极轴绘制图形 利用极轴追踪绘制图5.1所示门栓。 图5.1 门栓 评分标准：1.基本图形绘制60分。; 2.角度标注准确，清晰20分。` 3.尺寸标注准确，清晰20分。; 六利用圆、圆弧绘制图形 利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。 图形练习图6.2 图形练习6.1 图 评分标准：1.基本图形绘制完整60分。 `分。40所有标注完整，清晰2. 七利用多边形绘制图形 （1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。（2）绘制如图7.1所示四棱台投影图。`
`所示正六棱柱投影图。3）绘制图7.2（ 六棱柱投影图图7.2 图7.1 四棱台投影图 评分标准：1.基本图形绘制完整60分` 2.尺寸标注清晰完整40分。` 八利用复制编辑命令绘制图形所示建筑物立面图。画图8.1 建筑物立面图（展开图）图8.1 评分标准：1.基本图形绘制完整60分

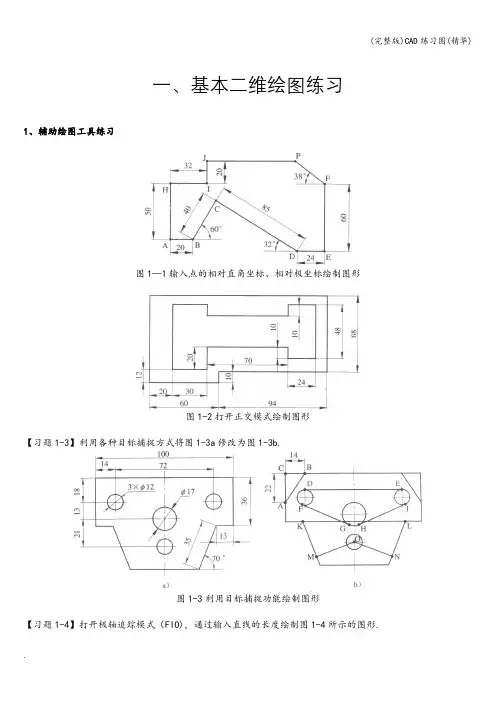

一、基本二维绘图练习 1、辅助绘图工具练习 图1-01输入点的相对直角坐标、相对极坐标绘制图形 图1-02打开正交模式绘制图形 【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
【习题1-04】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。 【习题1-05】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。 【习题1-06】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习2 2、实体绘图命令练习 【习题1-07】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。 【习题1-08】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。 图1-8绘制圆和正多边形 【习题1-09】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。 【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习 【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。 【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。 【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列 【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。 图1-15用Array和Rotate命令绘制图形 【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。
一、绘制基本二维图形 绘制床头柜图形 【练习知识要点】利用“矩形”按钮、“直线”按钮和“圆”按钮绘制床头柜，图形效果如图1.1-1所示。 图1.1-1 （1）创建图形文件。选择【文件】→【新建】菜单命令，弹出【选择样板】对话框，单击按钮，创建新的图形文件。 （2）选择【矩形】命令，绘制床头柜轮廓和矩形纹理，效果如图1.1-2所示。 命令: _rectang //选择矩形命令 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //输入起点A的绝对坐标 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 520,450 //输入对角点B的绝对坐标 命令: rectang //选择矩形命令 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 35,35 //输入起点C的绝对坐标 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @450,380 //输入对角点D的相对坐标命令: RECTANG //选择矩形命令 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 70,70 //输入起点C的绝对坐标 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @380,310 //输入对角点D的相对坐标 图1.1 -2 （3）绘制直线。选择【直线】命令，分别对应连接最外面的矩形和最内侧矩形的顶
点，如图1.1-3所示。 （4）绘制垂直直线。选择【直线】命令，绘制相互垂直的直线，如图1.1-4所示。 图1.1-3 图1.1-4 命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形上边中点A 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形下边中点B 指定下一点或[放弃(U)]: //按Enter键 命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形左边中点C 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形右边中点D 指定下一点或[放弃(U)]: //按Enter键 （5）绘制中心圆。选择【圆】命令，选择图3-4中直线AB和直线CD的交点作为圆心，依次绘制直径为100和200的圆，完成后效果如图1.1-5所示。 图1.1-5
状态行 状态行用来显示AutoCAD 当前的状态，如当前光标的坐标、命令和按钮的说明 等。 在绘图窗口中移动光标时，状态行的“坐标”区将动态地显示当前坐标值。坐标显 示取决于所选择的模式和程序中运行的命令，共有“相对”、“绝对”和“无”3种模式。 状态行中还包括如“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、 DUCS 、DYN 、“线宽”、“模型”(或“图纸”)10个功能按钮。 坐标 捕捉模式 正交模式 对象捕捉模式 线宽控制 栅格模式 极轴模式 对象追踪 模型或图纸空间 动态输入 通信中心 锁定 状态行菜单 允许/禁止动态UCS 清除屏幕 使用透明命令 在A u t o C A D 中，透明命令是指在执行其他命令的过程中可以执行的命令。常使用的透明命令多为修改图形设置的命令、绘图辅助工具命令，例如S N A P 、G R I D 、Z O O M 等。 要以透明方式使用命令，应在输入命令之前输入单引号(')。命令行中，透明命令的提示前有一个双折号(>>)。完成透明命令后，将继续执行原命令。 1.2.6 设置图形单位 在A u t o C A D 中，用户可以采用1:1的比例因子绘图，因此，所有的直线、圆和其他对象都可以以真实大小来绘制。例如，如果一个零件长200c m ，那么它也可以按200c m 的真实大小来绘制，在需要打印出图时，再将图形按图纸大小进行缩放。 在中文版A u t o C A D 2007中，用户可以选择“格式”|“单位”命令，在打开的“图形单位”对话框中设置绘图时使用的长度单位、角度单位，以及单位的显示格式和精度等参数。 设置测量单位的当前类型。该值包括“建筑” 、“小数”、“工程”、“分数”和“科学” 设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角度值。默认的正角度方向是逆时针方向 控制插入到当前图形中的块 和图形的测量单位 设置线性测量值显示的小数 位数或分数大小 单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
cad基础绘图的方法 cad基础绘图的方法 cad新手进行基础绘图的方法一 1.有些初学者学习AutoCAD时成绩不佳，往往起因于较低的学习兴趣而造成学习效率不高。兴趣是最好的老师，初学者在学习AutoCAD的时候，要把学习与操作的过程，当成学习一种新的电子 游戏。 2.整个学习过程应采用循序渐进的方式。要学习和掌握好AutoCAD，首先要知道如何用手工来作图，对于作图过程中所用到画 法的几何知识一定要非常清楚，只有这样才能更进一步去考虑如何 用AutoCAD来做又该如何做。实践证明，识图能力和几何作图能力强，AutoCAD学起来较容易些，效果较好。然后再了解计算机绘图 的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD的使用技术。 3.学习cad教程的一大优点就是能够精确绘图。精确绘图就是指尺寸准确，画图到位。平行线一定要平行;由两条线构成的角，顶点 一定要重合。当尺寸没有按照标准画时，那么在标注尺寸的时候就 需要修改数据，不仅影响到了图的雅观，还直接影响了图的真实性，所以在画图过程中就要很细心，一步一步慢慢来，做到精确，无误差。 4.使用计算机绘图就是为了提高绘图速度和效率，最快的操作方式就是使用快捷键。因而在用AutoCAD绘制图形时要尽量记住并使 用快捷键，左右手都工作，从而提高绘制图形的速度。在绘图中当 要执行某命令时，可用左手直接输入命令的快捷键(不需要把光标移 到命令行)，然后用右手点击鼠标右键即可，它和用鼠标左键点击该 命令图标是一致的。
如：要执行移动命令，可用左手输入“M”(在命令行输入命令时，均不区分大小写)，然后右手点击鼠标右键，即可执行移动命令。常 用命令快捷键如：偏移“O”，填充“H”，剪切“TR”，延伸“EX”，写块(在不同图形文件中使用的块)“W”，多行文本“T”，放弃(退回一步操作)“U”，实时平移“P”，创建圆弧“A”，直线“L”，窗口缩放“Z”，分解“X”，创建圆“C”，创建块“B”， 插入块“I”;常用开关键如：捕捉“F3”，正交“F8”，极轴 “F10”，对象跟踪“F11”。给初学者一个简单的建议，在学习AutoCAD的初期就尝试着使用快捷命令来绘制你练习用的图形。 5.在学习AutoCAD命令时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上;要把学以致用的原则贯穿整个学 习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自 己应用AutoCAD独立完成绘图的能力。要强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘 图过程，力争使自己学习完AutoCAD课之后就可以投身到实际的工 作中去。 cad新手进行基础绘图的方法二 我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择“墙体——绘制墙体”进行墙线的添加，根据需要使用鼠 标绘制即可。 完成墙线的绘制后，我们进行门窗的添加，选择“门窗——门窗”，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的. 设置。 完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。 在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击“窗”，开始进行窗户的添加，选择合适的位置点击 鼠标即可。
一应用坐标值绘制图形绘制边长为90 的五角星如图 1.1 所示。 图 1.1训练图 评分标准：基本图形绘制100 分。 二利用栅格捕捉绘制图形 利用栅格捕捉绘制图 2.1 所示图形。图形中需要计算的各端点X轴与 Y 轴间距均为 5 的倍数，所以 X 轴与 Y 轴栅格捕捉间距均应设置为 5。启用栅格显示，启用栅格捕捉。调用直线命令拾取各点 即可。 图 2.1练习 评分标准： 1. 基本图形绘制完整60 分; 2.标注完整 40 分。 三利用对象捕捉绘制图形 画图 3.1 所示图形
图 3-1 评分标准： 1. 基本图形绘制完整60 分; 2.文字、尺寸标注完整 40 分。 四利用对象追踪、正交绘制图形练习 （ 1）利用正交与对象追踪绘制图 3.1 与图 2.1 右侧所示图形 ; （ 2）利用正交与对象追踪绘制图 4.1 所示图形 ; 图4.1 U 形桥台投影图 ` 评分标准： 1. 基本图形绘制完整60 分。 ; 2. 尺寸标注清晰完整40 分。
五利用极轴绘制图形利用极轴追踪绘制图 5.1 所示门栓。 图 5.1 门栓 评分标准： 2. 1. 基本图形绘制60 分。 ; 角度标注准确，清晰20分。` 3.尺寸标注准确，清晰 20 分。 ; 六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图 6.1 、 6.2 所示图形。 图 6.1 图形练习图 6.2 图形练习评分标准： 1. 基本图形绘制完整60 分。 2. 所有标注完整，清晰40 分。`
七利用多边形绘制图形 （1）利用多边形绘制图 5.1 所示五棱台的投影图并绘制左视图。 （2）绘制如图 7.1 所示四棱台投影图。 ` （3）绘制图 7.2 所示正六棱柱投影图。 ` 图 7.1四棱台投影图图7.2六棱柱投影图 评分标准： 1. 基本图形绘制完整60 分 ` 2. 尺寸标注清晰完整40 分。 ` 八利用复制编辑命令绘制图形画图 8.1 所示建筑物立面图。 图 8.1 建筑物立面图（展开图） 评分标准： 1. 基本图形绘制完整60 分 2. 尺寸标注清晰完整40 分 习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1 所示花格窗。
第13章三维绘制基础与简单图形的绘制 在工程设计和绘图过程中，三维图形应用越来越广泛。AutoCAD可以利用3种方式来创建三维图形，即线架模型方式、曲面模型方式和实体模型方式。线架模型方式为一种轮廓模型，它由三维的直线和曲线组成，没有面和体的特征。 教学目标 通过本章的学习，读者应了解视图观测点的设立方法。并掌握坐标系以及简单图形的绘制方法。 教学重点与难点 ◆视图观测点的设立方法 ◆掌握坐标系 ◆简单图形的绘制方法 13.2.1 建立用户坐标系 在三维坐标系下，同样可以使用直角坐标或极坐标方法来定义点。此外，在绘制三维图形时，还可使用柱坐标和球坐标来定义点。 ◆柱坐标系：使用XY平面的角和沿Z轴的距离来表示，其格式如下。 XY平面距离 Cad制图步骤 以下是我自己画图总结的一些内容。 1. 建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。 2. 确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。 3. 剖面线的添加。首先选择剖面类型，角度，比例，然后选择剖面。 4. 尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。 5. 编写技术要求。 6. 添加图框及标题栏，如果是装配图还有标注零部件序号及明细表 第一章工作目标篇（最高层面） 我们为什么要画图：-------？？？ 不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。 有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。 好的计算机绘制的图纸是什么样子的------？？？ 鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。要让一套图纸保持大体风格统一，每张又有鲜明的特色。A3大 小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆，也不会把小学看成加油站。 要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个 工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。 第二章工作方法篇（战略层面） 作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了 比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo 身上，因为有的你改的。应当以完成cad 总平面为第一要务，总平面要充分体现老板的疑似天才的设计思想，与老板多多交流cad 的总平面，得到充分肯定后，大家以此为基础分开绘制相应图纸。 项目进行到每个阶段都对应不同的图纸深度要求。假如分为三个阶段：初步方案----初稿----会审稿，画图前我们会大致估计一下要出哪些图纸，不到会审稿我一般不出photo(哈哈，让甲方有一个渐入佳境的感觉，哇，您们的图纸越来越漂漂啦……。初步方案我只出现状、分析图和总平面，初稿基本都有，但都是cad 的，而且不带分图则。会审稿就用photo 处理一下，带上花花稍稍的一些东西和分图则，ok 啦。 在大家充分了解总体设计思路的前提下，画道路和总平面的人的水准基本决定了整个项目的进度和计算机绘制图纸的质量。项目改动最多的也是道路和总平面。因此，我们首先有如下的准备工作： Autocad工程图绘制实用教程 【内容与要求】： 学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。 1 建立一张完整工程图的基本过程 在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤： （1）建立和调用标准图框。图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。 （2）建立新的图形文件，并根据需要建立若干图层。一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。 （3）根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。 （4）调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。 本课完成如图1所示的一张工程图。 图1 2 建立标准图框 建立图幅为A3的标准图框 步骤1 建立新文件 （1）单击菜单【文件】→【新建】命令，打开〖今日〗对话框。 （2）单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。 步骤2 绘制图纸边界与绘图边界 （1）单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。 （2）系统提示指定另一角点，输入@420，297，绘图区显示一矩形框，如图2所示。 图2 图3 （3）单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。 （4）单击绘图工具栏中的，然后在命令窗口输入偏移距离：5。 （5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。 （6）单击编辑工具栏中的，以交叉方式选择内部四边形的上下边线和左边线。 （7）按回车键，系统提示指定基点或位移。 （8）在状态栏开启正交模式和对象捕捉模式，捕捉内部四边形左边线中点为基点，如图4所示。 图4 图5 （9）命令窗口提示指定位移的第二个点，水平向右移动光标，然后在命令窗口输入20，结果如图5所示。 步骤3 建立会签栏和标题栏 （1）单击编辑工具栏中的，然后选择内部四边形，将其分解为单线条对象。 实验二绘制基本图形1 一、实验目的 掌握绘制点对象、线对象、矩形、正多边形、圆、多线，掌握正交、对象捕捉的使用，掌握图层的建立与使用。 二、实验内容 1．绘制以下图形（要求先建图层：中心线层与绘图层） 2．绘制以下图形 3．绘制以下图形 4．绘制以下图形 简单提示： 先设置多线样式，在绘制外墙时与内墙时使用不同的比例与对正。最后使用多线编 辑设置T形与十字交叉。 5．绘制以下图形 三、仪器、设备、材料 1．微机 四、实验准备 1．理论知识预习及要求 在本实习前应该了解在AutoCAD中如何绘制基本图形。 2．实验指导书预习及要求 在本次实习前，请认真审阅题目，以便在绘制时能够顺利完成。 3．其他准备 五、实验原理或操作要点简介 AutoCAD用于精确绘图，其绘制的基本图形有：点对象、线对象、矩形、正多边形、 圆、圆弧、多线、多段线和样条曲线、图样填充。 在图形绘制过程中使用适当使用对象捕捉、正交、极轴、对象追踪，可以提高绘制的效率。 在CAD中输入命令一般有三种方式：使用菜单、使用工具栏、命令行下输入命令。 六、注意事项 1．绘图过程注意存盘，避免死机丢失文件。 2．在绘图前，要分析图形，选择使用合适的方法绘制图形。 3．要学会计算图形中未给出的数据。 七、实验过程与指导 第一题 提示：可以通过圆心作一条水平的辅助线。 第二题 步骤： 画中间的那个小矩形。 画小矩形外的左边部分的直线。 用同样的方法画右边部分的直线。 画最外面的那个大矩形。 第三题 提示：先绘制圆，再绘制定数等分点。 第四题： 先设置多线样式，在绘制外墙时与内墙时使用不同的比例与对正。最后使用多线编辑设置T形与十字交叉。 八、思考与提高 九、 CAD绘图基础 实验报告 学院：资源与土木工程学院班级： 姓名： 学号： 指导老师： 2014 年 12 月 成绩评定表 目录 一、AutoCAD基础操作（图层操作、捕捉设置及使用等）基本绘图练习、二维图形编码、视窗操作。 (4) 1.1图层设置 (4) 1.2捕捉设置及使用 (4) 1.3基本绘图及二维图形绘制 (6) 1.4视窗操作 (7) 二、AutoCAD图块使用、高级编辑技巧（目标快捷选择、属性管理、属性匹配、夹持功能、多义线编辑等） (7) 2.1图块使用 (7) 2.2高级编辑技巧 (9) 三、AutoCAD文本标注与编辑、尺寸标注与编辑 (12) 3.1文本标注与编辑 (12) 3.2尺寸标注编辑 (15) 四、AutoCAD三维图形绘制、编辑与渲染 (19) 4.1三维图形绘制 (19) 4.2三维图形编辑、渲染 (20) 一、AutoCAD基础操作（图层操作、捕捉设置及使用等）基本绘图练习、二维图形编码、视窗操作。 1.1图层设置 CAD图样中图层、线型、颜色和线宽设置规定 图层名线型颜色线宽内容 粗实线 Continuous 绿 0.70 粗实线 细实线 Continuous 白 0.35 细实线、细波浪线、细折线细虚线 Hidden 黄 0.35 细点画线 Center 红 0.35 双点画线 Phontom 粉 0.35 尺寸 Continuous 白 0.35 尺寸线、尺寸值、公差 文字 Continuous 白 0.35 1.2捕捉设置及使用 命令行输入os（命令全名osnap），打开“草图配置”对话框，在“对象捕捉”选项卡内勾选“启用对象捕捉”。CAD制图步骤详细步骤(精)
