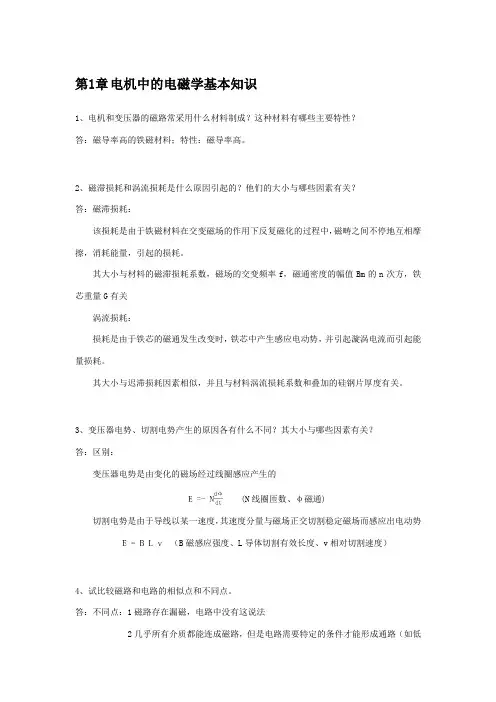

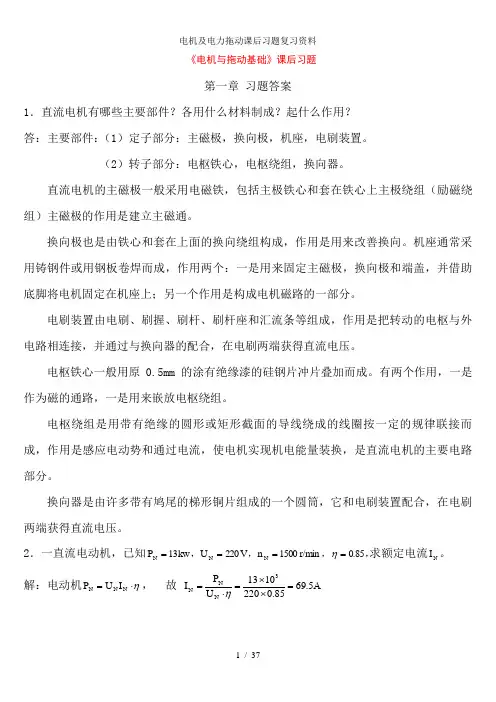

第1章电机中的电磁学基本知识
1、电机和变压器的磁路常采用什么材料制成？这种材料有哪些主要特性？
答：磁导率高的铁磁材料；特性：磁导率高。
2、磁滞损耗和涡流损耗是什么原因引起的？他们的大小与哪些因素有关？
答：磁滞损耗：
该损耗是由于铁磁材料在交变磁场的作用下反复磁化的过程中，磁畴之间不停地互相摩擦，消耗能量，引起的损耗。
其大小与材料的磁滞损耗系数，磁场的交变频率f，磁通密度的幅值Bm的n次方，铁芯重量G有关
涡流损耗：
损耗是由于铁芯的磁通发生改变时，铁芯中产生感应电动势，并引起漩涡电流而引起能量损耗。
其大小与迟滞损耗因素相似，并且与材料涡流损耗系数和叠加的硅钢片厚度有关。
3、变压器电势、切割电势产生的原因各有什么不同？其大小与哪些因素有关？
答：区别：
变压器电势是由变化的磁场经过线圈感应产生的
(N线圈匝数、φ磁通)
切割电势是由于导线以某一速度，其速度分量与磁场正交切割稳定磁场而感应出电动势
（B磁感应强度、L导体切割有效长度、v相对切割速度）
4、试比较磁路和电路的相似点和不同点。
答：不同点：1磁路存在漏磁，电路中没有这说法
2几乎所有介质都能连成磁路，但是电路需要特定的条件才能形成通路（如低
电压不能击穿空气）
3磁路为闭合回路，方向由N极出发，S极终结
4电路不一定为回路，方向总是由高电势流向低电势
相似点：两者在回路当中都符合基尔霍夫第一第二定律、欧姆定律。
5、什么是软磁材料？什么是硬磁材料？
答：软磁材料磁能的储存能力低，磁滞回线较窄，且剩磁Br和矫顽力Hc都小；
相对的硬磁材料对于磁能的储存能力高，剩磁Br和矫顽力Hc都小。
6、磁路的基本定律有哪些？
答：磁路欧姆定律、磁路基尔霍夫第一、第二定律
7简述铁磁材料的磁化过程
答：
O→a为磁化曲线
a→b→c为磁滞回线
8、磁路计算的步骤是什么？
答：1、先将磁路进行分段
2、先建立数学模型
3、根据物理定律和模型列出对应的数学表达式
4、联立方程求出未知量
9、说明交流磁路与直流磁路的异同点
答：同：都符合基尔霍夫定律
异：交流磁路幅值随时间变化，具有一定频率，经过导体器件会产生磁滞损耗和涡流损耗；直流磁路幅值恒定不变，不会产生磁滞损耗和涡流损耗。
第2章电力拖动系统力学
1、如何从电力拖动运动方程判断系统是处于加速、减速、稳速运行状态
答：
2、已知某电动机的机械特性如图中曲线1所示，请问该电机分别与负载特性2、特性
3、特性4进行配合时，平衡点A、B、C、D中哪些是稳定的，哪些是不稳定的？
答：系统能稳定的前提，具有一定的抗干扰能力，在干扰过来的时候，具有一定的能力自我恢复回到稳定点。
A点和C点是稳定点，判断依据稳定点的>(i=2、3、4)
根据图中曲线设：
曲线1：
特性2：
特性3：
特性4：
∵
令：
让
假设在某一转速下，系统处于稳定状态
即当n增大时，，则,系统才能回到稳定点
所以=-(i=2、3、4)
<0
=<0
所以：<
得证：>
3、电力拖动系统的负载特性有哪些？
答：
1．恒转矩负载特性
2．恒功率负载特性
3．风机、泵类负载的转矩特性
4．电力拖动交通车辆的特性
4、简述列车运行的速度-阻力的关系
答：低速运行时，阻力基本不变，速度达到一定值时，阻力会随着速度上升而增加。
第3章直流电机
1、直流电机磁路中的磁通一般为不变值，为什么电枢铁芯都用硅钢片叠成，而且在片间还涂绝缘漆？
答：
以空载运行为例，直流电机实际在运行过程中，电枢绕组磁场是变化的，不是幅值上的改变而是穿过电枢铁芯的角度会周期性变化（f不等于0），会让电枢铁芯产生涡流损耗，，通过减少电枢导体厚度，降低涡流损耗，涂绝缘漆的目的是为了使每一层硅钢片不导通，而且在
硅钢片之间形成一层磁导率低的介质，降低通过电枢的磁感应强度，同样降低涡流损耗。
2、在直流发电机中，电刷之间的电势与导体中的感应电势有何不同；
电刷之间的电势是并联支路上导体产生电动势的总和。
3、在直流电机里，换向器起了什么作用？
答：稳定磁极下的导体电流方向，使对应的导体通过相应的电流方向。
4、直流电机空载时气隙磁密是如何分布的？
答：
5、一台四极直流电机，采用单叠绕组。若取下一只电刷或取下相邻的两只电刷，则电机是否可以工作？若只用相同两只电刷，则是否可以工作？若电枢绕组中的一个元件断线，则是否可以工作？若有一极失去励磁，将产生什么后果？
答：
①取下一只电刷
两路导通
可以转，转矩是原来的二分之一
②取下相邻的两只电刷
支路1：电流值为原来的三分之一，力矩反方向 -(1/3)T
支路2：电流值为原来的三分之一，力矩正方向 (1/3)T
支路3：原来的电流值大小，力矩正方向 T
支路4：电流值为原来的三分之一，力矩正方向 (1/3)T
原来的转矩为T+T+T+T=4T
现在：T+(1/3)T=(4/3)T
所以可以转，转矩为原来的三分之一
③只用相同两只电刷
不能转动，绕组没有电流，不能产生转矩
④电枢绕组中一个元件断线
可以转，转矩为原来的四分之三
⑤有一极失去励磁，有什么后果
电路1：U=R++E 电路2：U=R+2E
电路4：U=R++E 电路3：U=R+2E
在转速上
不妨在这个回路中分析，在空载运行时，电机系统达到稳定点的一个特征就是，干路电流接近于0，这个非常重要，在电机转速达到的时候，支路2和支路3上的电流大小等于0，而支路1和支路4由于缺少从N1中感应产生反电动势，所以支路1和支路4上还有电流。
说明，那么这时候电机还在一个加速阶段
当转速增加到某一个值n的时候，会产生一个内部环流，平衡前支路1中的电流是叠加的
时候，则，支路2实际上进入了发电状态，给支路1进行电流供给，两者之间形成一个环流
当
系统达到平衡
电流值计算
所以
空载支路1、2、3、4电流大小，1、4跟2、3支路电流方向相反
失去一极后，转速增加，内环路电流很大，很有可能烧毁电机
6、一台四极直流电动机，有两个极的励磁绕组极性相反，使主磁极的极性变为N-N-S-S。问此时有无电磁转矩？若将两N极和两S极之间的电刷拿掉，另外两个电刷端仍加直流电压，
此事有否电磁转矩？
答：无电磁转矩，电磁力矩相互抵消，合力距为零；
有电磁转矩。
7、主磁通链着电枢绕组，又链着励磁绕组，为什么只有电枢绕组中有感应电动势，而在励磁绕组中没有感应电动势？
答：励磁绕组并没有与磁场切割
8、用什么办法能改变直流电动机的转向？
答：励磁方向或者电枢电压正负极改变其中一个，通过串电阻改变特性曲线，使平衡点在反转区间
9、并励直流电动机在运行时，若励磁绕组断线，会出现什么后果？
答：轻载可能可以继续运行
10、如何判断直流电机运行于发电机状态还是电动机状态？他们的功率关系有何不同？答：发电机状态电机运行参数在第二、四象限，发出功率
电动机状态电机运行参数在第一、三象限，消耗功率
11、为什么直流电机能发出直流电？如果没有换向器，直流电机能不能发出直流电？
答：换向器做整流；不能。
12、试判断下列情况下，电刷两端电压的性质：
（1）磁极固定，电刷与电枢同时旋转；
（2）电枢固定，电刷与磁极同时旋转；
答：（1）产生交变电压
（2）产生直流电压
13、何谓主磁通？何谓漏磁通？漏磁通大小与哪些因素有关？
答：主磁通即是在一个磁场中大部分磁感线通过的通路，漏磁通是在励磁绕组周围形成了通路不通过气隙产生电动势和转矩；漏磁通大小与磁场的饱和程度有关。
14、何谓饱和现象？电机的磁路为什么出现饱和现象？饱和对电机运行性能有何影响？答：饱和现象：随着励磁源增强，导磁材料的磁导率出现明显下降或者磁场强度没有得到明显增强的现象；与导磁材料有关；
磁饱和对于电机的影响
1.磁场增强不明显，降低效率
2.轻载减速，重载提速，使特性曲线更稳定，但效果不明显
3.磁饱和的时候，想提高磁场强度，需要提高的电流更大
15、一台四极直流单波绕组的直流电机：
1.如果取出相邻的两组电刷，只用剩下的另外两组电刷是否可以？对电极性能有何影响？端电压有何变化？此时发电机能供给多大的负载(用额定功率的百分数表示)？
2.如果有元件断线，则电刷见的电压有何变化？电流有何变化？
3．若只有相对的两组电刷，则是否能够运行？
4.若有一极失磁，将会产生什么后果？
答：1.可以，但是电刷电流增大
2.电压不变，电流减少
3.不能运行
4.能运行，转速增大
16、用单波绕组代替单叠绕组时，若导体数与其他条件均不变，电机额定容量有无改变？例如一台六极电机原为单波绕组，如果改成单叠绕组，保持元件数和元件匝数不变，问电机额
定容量会不会改变？其他额定量要不要改变？
答：单叠绕组改为单波绕组，电机额定容量变小
六级电机由单波绕组改成单叠绕组，电机额定容量变大；
其他额定量：额定电流增大，额定电压减小
17、一台四极直流发电机，空载电压为440伏，电枢绕组修理后，保持原来的转速和励磁电流不变，发出的空载电压为220伏，问修理前后该电枢绕组可能是什么形式的绕组？为什么？如果保持电枢导体电流不变，问修理前后发电机的功率有无改变？为什么？
答：修理前电枢绕组是单波绕组，修理后绕组是单叠绕组
18、直流发电机感应电动势与哪些因素有关？若一台直流发电机空载电压为230伏，试问在下列情况下电势的变化如何？
(1)磁通减少10%
(2)励磁电流减少10%
(3)磁通不变，速度增加20%
(4)磁通减少10%，同时速度增加20%
答：
1.减少10%；若磁饱和则几乎不变
2.减少10%；同上
3.增加20%
4.增加8%
19、如何判断直流电机运行于发电状态还是电动机状态？他们、n、、U、的方向有何不同？能量转换关系如何？
发电状态：第二、四象限 P<0 *n<0 U*>0 *>0 机械能→磁能→电能
电动状态：第一、三象限 P>0 *n>0 U*<0 *<0 电能→磁能→机械能
第三章：直流电机原理 一、简答题： 1、换向器在直流电机中起什么作用 在直流发电机中，换向器起整流作用，即把电枢绕组里交流电整流为直流电，在正、负电刷两端输出。在直流电动机中，换向器起逆变作用，即把电刷外电路中的直流电经换向器逆变为交流电输入电枢元件中。 2、直流电机铭牌上的额定功率是指什么功率 直流电机铭牌上的额定功率：对直流发电机而言，指的是输出的电功率的额定值;对直流电动机而言，指的是电动机轴上输出的机械功率的额定值 3、直流电机主磁路包括哪几部分磁路未饱和时，励磁磁通势主要消耗在哪一 部分 直流电机的主磁路主要包括;主磁极、定、转子之间的气隙电枢齿、电枢磁轭、定子磁轭。磁路未饱和时，铁的磁导率远大于空气的磁导率，气隙的磁阻比磁路中的铁心部分大得多，所以，励磁磁通势主要消耗在气隙上。 4、如何改变他励直流发电机的电枢电动势的方向如何改变他励直流电动机空 载运行时的转向 通过改变他励直流发电机励磁电流的方向，继而改变主磁通的方向，即可改变电枢电动势的方向;也可以通过改变他励直流发电机的旋转方向来改变电枢电动势的方向。 改变励磁电流的方向，继而改变主磁通的方向，即可改变电动机旋转方向;也可通过改变电枢电压的极性来改变他励直流电动机的旋转方向。 5、直流发电机的损耗主要有哪些铁损耗存在于哪一部分,它随负载变化吗电 枢铜损耗随负载变化吗 直流发电机的损耗主要有:(1)励磁绕组铜损耗;(2)机械摩擦损耗;(3)铁损耗;(4)电枢铜损耗;(5)电刷损耗;(6)附加损耗。铁损耗是指电枢铁心在磁场中旋转时硅钢片中的磁滞和涡流损耗。这两种损耗与磁密大小以及交变频率有关。当电机的励磁电流和转速不变时,铁损耗也几乎不变。它与负载的变化几乎没有关系。电枢铜损耗由电枢电流引起,当负载增加时,电枢电流同时增加,电枢铜损耗随之增加。电枢铜损耗与电枢电流的平方成正比。
《电机及其应用》自测题 一、填空题 1、变压器的作用是将某一等级的交流( )变换成另一等级的交流( )。 2、变压器一次电势和二次电势之比等于( )和( )之比。 3、电力变压器中的变压器油主要起( )、( )和( )作用。 4、电力变压器的分接开关是用来改变变压器电压( )的装置，以便达到调节副边( )的目的。 5、变压器的额定电压和额定电流均指变压器的( )电压和( )电流。 6、变压器空载时的损耗主要是由于( )的磁化所引起的( )和( )损耗。 7、在测试变压器参数时，须做空载试验和短路试验。为了便于试验和安全，变压器的空载试验一般在( )加压；短路试验一般在
( )加压。 8、变压器铁芯饱和程度愈高，其励磁电抗Xm就愈( )。 9、若将变压器低压侧参数折算到高压侧时，其电势(或电压)应( )、电流应( )、电阻(或电抗)应( )。10、三相组式变压器各相磁路( )，三相芯式变压器各相磁路( )。 11、三相变压器组不能采用( )连接方法，而三相芯式变压器可以采用。 12、变压器并联运行的条件是( )、( )、( )。 13、当三相变压器接成星形(Y)时，其线电压是相电压的( )倍，线电流与相电流( )。 14、当三相变压器接成三角形(D)时，其线电压与相电压( )，线电流是相电流的( )倍。 15、变压器在运行时，当( )和( )损耗相等时，效率最高。 16、有两台变压器，额定电压分别为10kV／和／，两台变压器的变比差值△K为( )，若其它条件满足并联运行，根据计算结果，
这两台变压器( )并联运行。 17、三绕组变压器的额定容量是指( )。 18、自耦变压器与同容量的两绕组变压器比较，它的空载电流( )。 19、自耦变压器适用于一、二次侧( )相差不大的场合，一般在设计时，变比Ka( )。 20、电焊变压器实际上是一台( )的降压变压器，它的外特性( )，短路电流( )。 21、整流变压器的容量一般取一、二次绕组容量的( )，又称为( )。 22、单相绕组的感应电势与( )、( )和( )成正比。 23、线圈的短距系数表示了短距线圈比整距线圈产生的电势( )的程度。 24、线圈的分布系数表示线圈分布放置后，其合成电势比线圈集中放置时电势( )的程度。 25、主极磁场非正弦分布引起的( )，对相电势的大小影响( )，主要影响了电势的( )。
第二部分??直流电动机的电力拖动 一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem 2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动） 3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。 （2） 4、当电动机的转速超过_______时，出现回馈制动。（理想空载转速） 5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。（降压或电枢回路串电阻；弱磁） 1、直流电动机的人为特性都比固有特性软。（??）（F ） 2、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（??） （T ） 3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（??） （T ） 4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。（??） （F ） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。（??） （T ） 三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2） （1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。 2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。 5、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I 1和I 2，那么：（2）（1）I 1I 2。 四、简答题： 1、电力拖动系统稳定运行的条件是什么？（电动机的机械特性与负 载的转矩特性必须有交点，且在交点处，满足em L dT dT dn dn ） 2、何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。) 一台他励直流电动机数据为：P N =，U N =110V ，I N =，n N =1500r/min ，电枢回路电阻R a =Ω，求：（1）U=U N ，Φ=ΦN 条件下，电枢电流I a =60A 时转速是多少？（2） U=U N 条件下，主磁通减少15%，负载转矩为T N 不变时，电动机电枢电流与转速是多少？（3）U=U N ，Φ=ΦN 条件下，负载转矩为，转速为（—800）r/min ，电枢回路应串入多大电阻？
《电机与拖动》参考答案 2-1 （1） 切削功率: W FV P s m d n V r j j j n n L f f 38009.1*2000/9.1215.0*6067.241*22*602min /67.2412 *5.1*21450 321========= ππ （2） 电动机输出功率：W P P L 6.52129 .0*9.0*9.03800 3 212== = ηηη （3） 系统总飞轮转矩： 2 2 222222 322212 2 2 2 12 2 1 22 2.55.425.0 3.05.05.32*5.1*295.1*27.2225.3m N j j j GD j j GD j GD GD GD d c b a =+++=+++=+ + + = （4） 电动机电磁转矩： M N j j j FD T T L .29.349 .0*9.0*9.0*2*5.1*22 /15.0*20002/3213213 212=== = ηηηηηη （5） 不切削时的电动机电磁转矩： 忽略损耗时的电动机电磁转矩 ! M N j j j FD T .252 *5.1*22 /15.0*20002/'3212=== 传动机构阻转矩：M N T T T .29.92529.34'220=-=-= 加速时电动机转矩：M N dt dn GD T T .19800*375 55.429.937520=+=+= 2-2 （a ） 减速dt dn GD T T L 3752= - （b ） 减速dt dn GD T T L 3752= -- （c ） 加速dt dn GD T T L 3752= + （d ） 减速dt dn GD T T L 3752= --
电机与拖动基础 第一章电机的基本原理 (1) 第二章电力拖动系统的动力学基础 (6) 第三章直流电机原理 (12) 第四章直流电机拖动基础 (14) 第五章变压器 (29) 第六章交流电机的旋转磁场理论 (43) 第七章异步电机原理 (44) 第八章同步电机原理 (51) 第九章交流电机拖动基础 (61) 第十章电力拖动系统电动机的选择 (73)
第一章 电机的基本原理 1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。 答： 电与磁存在三个基本关系，分别是 （1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应 出电动势。感应电动势的大小与磁通的变化率成正比，即 t ΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路 中磁通的变化。 （2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动， 这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。这种导体在 磁场中运动产生的感应电动势的大小由下式给出 Blv e = 而感应电动势的方向由右手定则确定。 （3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体， 则会在载流导体上产生一个电磁力。载流导体受力的大小与导体在磁场中的位置有关， 当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l 以及通电电流i 成正比，即 Bli F = 电磁力的方向可由左手定则确定。 1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁 阻），请列表说明。 答： 磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物 质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人 为造成的磁通闭合路径就称为磁路。而电路是由金属导线和电气或电子部件组成的导电
《电机与拖动》试题题库 一、填空题 1.直流发电机电磁转矩的方向和电枢旋转方向，直流电动机电磁转矩的方向 和电枢旋转方向。（填相同或相反） 2.直流发电机中的电磁转矩方向与转子的旋转方向，因此电磁转矩为 转矩；直流电动机中的电磁转矩方向与转子的旋转方向，因此电磁转矩为转矩。 3.直流电动机的励磁方式有、、、四种。 4.直流电机是一种能量转换装置，具有可逆性，既可作发电机用，又可作电动机 用。作发电机使用时，输入功率，输出功率；作电动机使用时，输入功率，输出功率。 5.直流电机定子主磁极的作用是。 6.直流电动机的电磁制动有、、三种。 7.串励直流电动机的特点是：负载变化时励磁电流及主磁通同时改变，故负载变 化时变化很大，电磁转距则近似正比于变化。 8.直流电动机的静差率越小，表明电动机转速的相对稳定性越，也表明 机械特性越。 9.可用下列关系来判断直流电机的运行状态：当时为电动机状态，当时 为发电机状态。（填写,; U E E U >>） 10.直流电机的电磁转矩是由和共同作用产生的。 11.变压器主要由和两部分组成。 12.变压器空载试验一般在侧进行，而短路试验一般在侧进行。 13.变压器空载运行时功率因数很低，这是由于。 14.变压器的可以近似看成铁耗，可以近似看成铜耗。 15.按照磁滞回线的形状不同，铁磁材料可分为和材料两大类。 16.铁心中的和之和称。这部分损耗都将消耗有功功率，使 铁心发热。 17.电流互感器运行时，在任何情况下都不允许副边，它可以看作是；
而电压互感器使用时，副边不允许。 18.额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，这算到二次侧后 大小为。 19.当三相异步电动机的转差率1 s=时，电动机处于状态；当0 s<时，电动机处于状态；当1 s>时，电动机处于状态。当电动机拖动恒转矩负载，当满足运行条件时，拖动负载获得稳定运行状态。 20.三相交流电机电枢绕组产生基波旋转磁势的条件是，其转速与通 入电流频率及电机极对数的关系是，若改变电流的相序，其转 向。 21.三相异步电动机在额定负载运行时，其转差率s一般在范围内。 22.异步电机中存在着二个转速：一个是转速，另一个是转 速。 23.三相异步电动机根据转子结构不同可分为和两类；同步电动机根 据转子结构的不同分为同步电机和同步电动机。 24.三相交流绕组通入对称的三相交流电流将产生不变，空间旋转的磁动 势。如果要改变磁场的旋转方向，可以通过改变来实现。 25.一个三相对称交流绕组，2p=2，通入f = 50Hz的对称交流电流，其合成磁动 势为磁动势，该磁动势的转速为 r/min。 26.一台6极三相异步电动机接于50Hz的三相对称电源，其 s =0.05，则此时转 子转速为 r/min，定子旋转磁动势转速为 r/min。 27.三相异步电动机参数测定实验中，空载实验的损耗包括、 和。实验过程中，是不变损耗。 28.三相异步电动机的转差功率指的是，定子电压降低时，该功率值。 29.额定频率为50Hz的三相异步电动机的额定转速为725 r/min，该电机的极数 为 _ ，同步转速为 r/min，额定转差率为，转子电流频率 Hz。 和U关系来判断直流电机的运行状态，当_______时为电动机状态，当30、可用E a _______时为发电机状态。 31、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
第3章习题解答 3.4.2解：（1） (2) 3.5.3解： (1) 转子开路时 (2) 转子堵转时 3.6.2解: 1z 48q=42mp 232==??1p 360236015z 48α????===?p1y 10k sin 90sin 900.96612τ??=?=??= ???s115sin 4sin q 22k 0.95815qsin 4sin 22αα???? ???===??1w111m 4.44k f 4.440.92580500.014230()E N V =Φ=????=2s w222m 4.44k f 4.4410.520.0140.062()E N V =Φ=????=w1p1s1k k k 0.9660.9580.925==?=1w11110.9m k 0.930.9258015749.25()2p 4N I F A ????===2w22220.9m k 0.93810.53401453.5()2p 4N I F A ????===1m 3801 4.9884.89()10.8j 16j75A Z Z U I ===∠-?++++ 1'm 21'm 238074.570.29()1(6j75)(1j4)0.8j 16j751j4U A Z Z Z Z Z I ===∠-?+++++++++ 2''2Cu u1u211112222 2 2e 1m 0al Cu e 02212al m m 30.71830.423.261329() m 383216() 13292165002405() 3.14 n=100144015072() 303015072245017117()C C F F P P P R I R I W P R I W P P P P W P T W P P P W π=+=+=??+??===??==++=++==??==+=+=
第一章 1 . 2 一台直流发电机的数据为:额定功率N P =12 kW ,额定电压N U =230 V ,额定转速 N n =1 450 r /min,额定效率N η=83 .5 %。试求: ( 1 )额定电流N I ; ( 2 )额定负载时的输入功率N P 1 。 解：（1）直流发电机的:额定功率 N N N I U P = A U P I N N N 17.52230 10123=?== （2）KW P P N N N 37.14835 .012 1== = η 1 . 3 一台直流电机,已知极对数p= 2 ,槽数Z 和换向片数K 均等于22 ,采用单叠绕组。 ( 1 )计算绕组各节距;
( 2 )求并联支路数。 解：（1）第一节距 54 242221=-=±= εp Z y ,为短距绕组。 单叠绕组的合成节距及换向器节距均为1,即1==K y y 第二节距41512=-=-=y y y (2) 并联支路数等于磁极数,为4。 1 . 4 一台直流电机的数据为:极数 2 p=4 ,元件数S=120 ,每个元件的电阻为0 . 2 Ω。当转速为1 000 r /min 时,每个元件的平均感应电动势为10 V ,问当电枢绕组为单叠或单波绕组时,电刷间的电动势和电阻各为多少 解：当电枢绕组为单叠绕组时, 绕组并联支路数等于磁极数,为4,每一条支路串联的元件数为30, 换向器上放置4个电刷,假设一个电刷短路一个元件, 每一条支路有一个元件被短路,则电刷间的电动势为 a E =29?10=290V ; 每一条支路的电阻为 Ω=?=8.52.029R ,4条并联支路的电阻,即电刷间的电阻为 Ω=== 45.14 8 .54R R a
学年度第一学期 自动化系《电机与电力拖动基础》期末考试试卷（） 年级专业自动化班级学号姓名 注：1、共120分钟，总分100分 2、此试卷适用自动化专业本科 一、选择题（每小题2分，共20分） 1．他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 2．直流电动机采用降低电源电压的方法起动，其目的是：（2） （1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 3．他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（2） （1）I1
5．三相异步电动机的空载电流比同容量变压器大的原因：③ ①异步电动机是旋转的；②异步电动机的损耗大；③异步电动机有气隙；④异步电动机有漏抗。 6．三相异步电动机空载时，气隙磁通的大小主要取决于：① ①电源电压；②气隙大小；③定、转子铁心材质；④定子绕组的漏阻抗。 7．三相异步电动机在运行中，把定子两相反接，则转子的转速会：② ①升高；②下降一直到停转；③②下降至零后再反向旋转；④下降到某一稳定转速。8．三相异步电动机能画出像变压器那样的等效电路是由于：② ①它们的定子或原边电流都滞后于电源电压；②气隙磁场在定、转子或主磁通在原、副边都感应电动势；③它们都有主磁通和漏磁通；④它们都由电网取得励磁电流。 9．三相异步电动机的与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（3） （1）定子串接电阻的人为机械特性；（2）转子串接电阻的人为机械特性；（3）降低电压的人为机械特性。 10．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩：（1） （1）T em=T N;(2) T em= T N;(3) T em=。 二、填空题：（共20分） 1、（4分）他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。（U=UN、φ=ΦN，电枢回路不串电阻；n；Tem ） 2、（2分）三相变压器的联结组别不仅与绕组的_______和_______有关，而且还与三相绕组的_______有关。（绕向；首末端标记；联结方式）
《电机与拖动基础》试题库及答案 第一部分直流电机 一、填空题： 1、并励直流发电机自励建压的条件是_______;_______;_______。(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻) 2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。（E a〈U；E a〉U） 3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠） 4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。（相反；相同） 5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。（2p；2） 6、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用） 二、判断题 1、一台并励直流发电机，正转能自励，若反转也能自励。（）（F） 2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（）（T） 3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（F） 4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（）（F） 三、选择题 1、直流发电机主磁极磁通产生感应电动势存在于（）中。（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组 2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3） （1）去磁；（2）助磁；（3）不去磁也不助磁。 3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）。（2） （1）20%；（2）大于20%；（3）小于20%。 四、简答题 1、直流发电机的励磁方式有哪几种？ （他励；自励（包括并励，串励和复励）） 2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？ （使换向极产生的磁通与电枢反应磁通方向相反。对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
绪论 1、电机是_________________________的电力机械设备。（根据电磁感应原理实现机电能量转换） 2、电机可分为______、______、______、______四类。（变压器、直流电机、交流电机、控制电机） 3、电力拖动装置一般由________、_______、_________、__________和________等基本环节所组成。（电动机、传动机构、生产机械、控制设备、电源） 第一章直流电机 （一）填空题： 1、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。（E a〈U；E a〉U） 2、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠） 3、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。（相反；相同） 4、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 5、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。（U=U N、φ=ΦN，电枢回路不串电阻；n；T em） 6、直流电动机的起动方法有_____________、______________、_____________。（直接起动、电枢回路串变阻器起动、降压起动） 7、当电动机的转速超过_______时，出现回馈制动。（理想空载转速）
8、拖动恒转矩负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采 用_______调速方法。（电枢串电阻或调节电枢电压；弱磁） （二）判断题 1、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能 得到直流电压。（）√ 2、一台并励直流电动机，若改变电源极性，则电机转向也改变。（）× 3、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的 转速就高。（）× 4、直流电动机的人为特性都比固有特性软。（）× 5、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流 都将突变。（）√ 6、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象 限内。（）√ 7、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运 行。（）× 8、一台接在直流电源上的并励电动机，把励磁绕组的两个端头对调后，电动机就会反转。（）√ 9、直流电机中，换向极的作用是改善换向，所以只要装置换向极都能起到改善换向的作用。（）× 10、直流电动机的电磁转矩在电动状态时是驱动性质的转矩，当增大电磁转矩时，电动机的转速将会上升。（）× 11、直流电机电刷组的数目一般等于主磁极的数目。（）√
电机与拖动基础试题及答案(简答题) 简答题 1．变压器铁心为什么要用涂有绝缘的薄硅钢片叠成？若在铁心磁回路中出现较大的间隙，对变压器有何影响？ 答：铁心中交变的磁通会在铁心中引起铁损耗，用涂有绝缘漆的薄硅钢片叠成铁心，可以大大减少铁损耗。若在铁心磁回路中出现较大的间隙，则主磁通所经过的铁心磁回路的磁阻就比较大，产生同样的主磁通所需要的励磁磁动势和励磁电流就大大增加，即变压器的空载电流会大大增加。 2．画出单相变压器负载时的各种磁通及其产生的感应电动势的关系图。 答：变压器负载时各种磁通及其产生的感应电动势的关系如下图： 3．为什么变压器的空载损耗可以近似看成铁损耗？为什么短路损耗可以近似看成铜损耗？ 答：变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。 变压器空载和短路时，输出功率都为零。输入功率全部变为变压器的损耗。即铜损耗与铁损耗之和。空载时，电源电压为额定值，铁心中磁通密度达到正常运行的数值，铁损耗也为正常运行时的数值。而此时二次绕组中的电流为零，没有铜损耗，一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计，因而空载损耗可近似看成为铁损耗。短路试验时，输入功率为短路损耗。此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。因此短路损耗可近似看成铜损耗。 4．变压器的Rm、Xm各代表什么物理意义？磁路饱和与否对Rm、Xm有什么影响？为什么要求Xm大、Rm小？答：Rm：变压器的励磁电阻，它是反应变压器铁耗大小的等效电阻，不能用伏安法测量。Xm：变压器的励磁电抗，反应了主磁通对电路的电磁效应。Rm、Xm都随磁路饱和程度增加而下降。 Xm越大、Rm越小时，主磁通一定时，铁耗越小，所以希望Xm大、Rm小。为此变压器铁心材料都用导磁性能好（磁阻小）、铁损小、0.35mm厚冷轧硅钢片叠成。 5．根据电流互感器副边短路后的电磁关系，说明为什么不能开路。 答：开路后副边电流的去磁作用消失，原边电流全部用来励磁，使得铁心磁通过度饱和，畸变，铁心发热，原边副边感应出高电压，危险。 6．如果考虑变压器铁心饱和，变压器的励磁电流是什么波形？为什么？ 答：尖顶波。变压器电压为正弦波，这就要求磁通也应该是正弦波，才会使得电压和电势大约相等。即U≈E=4.44fNφ。当磁路饱和时，正弦波的励磁电流只能产生平顶波铁心的磁通，只有尖顶波的励磁电流才能产生正弦波铁心磁通。7．简述并励直流发电机自励建压的条件 答：1）必须有剩磁。否则要充磁。2）并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同。3）励磁回路的总电阻必须小于临界电阻。4）转速不能太低，转速应该达到额定转速。 8．并励电动机起动时，为什么电枢回路中串联的电阻取较大的值？而励磁回路中串联的电阻取较小的值？ 答：直流电动机起动时，由于转速为0，Ea=0，电枢绕组的电阻很小。如电枢回路不串联电阻，全压起动时，起动电流I=U/Ra可达额定电流的几十倍，损坏电机。电枢回路中串联较大的电阻可使起动电流较低。起动过程中又要求有足够大的起动电磁转矩，T=CTΦIa，励磁回路电阻较小，励磁电流较大，磁通较大，将产生足够大的电磁转矩，电机很快转动起动，感应电势很快建立起来，使起动电流很快减小。 9．试分别画出他励直流电动机在改变电枢电压时和在转子回路中串电阻时的人为机械特性曲线。 答：改变电枢电压时的机械特性
电机及拖动基础试题及答案
电机与拖动试卷及参考答案 一、、填空题（每空1分，共30分） 1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。 2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。 3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。 4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。但启动转矩也只有直接用△接法启动时（1/3 ）,因此只 适用于空载或轻载启动。 5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。 6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。 7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。 8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。 9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。 10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。 二、判断题（每小题1分，共10分）。 （x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均
可使用。 （x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。 (X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。 (X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。 (X ) 5.三相异步电动机不管其转速如何改变，定子绕组上的电压、电流的频率及转子绕组中电势、电流的频率总是固定不变的。 (X ) 6.使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即可。 (X ) 7.电流、电压互感器属于特殊变压器。电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。 (V ) 8.三相异步电动机在起动时，由于某种原因，定子的一相绕组断路，电动机还能起动，但是电动机处于很危险的状态，电动机很容易烧坏。 (V ) 9.刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。 (X ) 10.单相电机一般需借用电容分相方能起动，起动后电容可要可不要。 三、简述题(每小题5分，共15分) 1.直流电动机为什么不能直接起动？如果直接起动会引起什么后果？ ( 5分) 答：起动瞬间转速n=0,电动势E a=C e①n=0,最初起动电流I N U^R a。若直接起动，由于R a很小，1st会达到十几倍甚至几十倍的额定电流，造成电机无法换向，同时也会过热，因此不能直接起动。 2.异步电动机中的空气隙为什么做得很小？ 答：异步电动机气隙小的目的是为了减小其励磁电流(空载电流) ，从而提高电动机
《电机与拖动》试题库 第一部分直流电机 一、填空题： 1、并励直流发电机自励建压的条件是主磁路存在剩磁励磁绕组并联到电枢两端的极 性正确_;_励磁回路的总电阻必须小于该转速下的临界电阻值。（主磁路存在剩磁；并联在 电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻） 2、可用下列关系来判断直流电机的运行状态，当u>E a时为电动机（o 电机与拖动基础习题1(第3-6章) 第三章：直流电机原理 一、简答题： 1、换向器在直流电机中起什么作用? 在直流发电机中，换向器起整流作用，即把电枢绕组里交流电整流为直流电，在正、负电刷两端输出。在直流电动机中，换向器起逆变作用，即把电刷外电路中的直流电经换向器逆变为交流电输入电枢元件中。 2、直流电机铭牌上的额定功率是指什么功率? 直流电机铭牌上的额定功率：对直流发电机而言，指的是输出的电功率的额定值;对直流电动机而言，指的是电动机轴上输出的机械功率的额定值 3、直流电机主磁路包括哪几部分? 磁路未饱和时，励磁磁通势主要消耗在哪一 部分? 直流电机的主磁路主要包括;主磁极、定、转子之间的气隙电枢齿、电枢磁轭、定子磁轭。磁路未饱和时，铁的磁导率远大于空气的磁导率，气隙的磁阻比磁路中的铁心部分大得多，所以，励磁磁通势主要消耗在气隙上。 4、如何改变他励直流发电机的电枢电动势的方向? 如何改变他励直流电动机空 载运行时的转向? 通过改变他励直流发电机励磁电流的方向，继而改变主磁通的方向，即可改变电枢电动势的方向;也可以通过改变他励直流发电机的旋转方向来改变电枢电动势的方向。 改变励磁电流的方向，继而改变主磁通的方向，即可改变电动机旋转方向;也可通过改变电枢电压的极性来改变他励直流电动机的旋转方向。 5、直流发电机的损耗主要有哪些? 铁损耗存在于哪一部分,它随负载变化吗? 电 枢铜损耗随负载变化吗? 直流发电机的损耗主要有:(1)励磁绕组铜损耗;(2)机械摩擦损耗;(3)铁损耗;(4)电枢铜损耗;(5)电刷损耗;(6)附加损耗。铁损耗是指电枢铁心在磁场中旋转时硅钢片中的磁滞和涡流损耗。这两种损耗与磁密大小以及交变频率有关。当电机的励磁电流和转速不变时,铁损耗也几乎不变。它与负载的变化几乎没有关系。电枢铜损耗由电枢电流引起,当负载增加时,电枢电流同时增加,电枢铜损耗随之增加。电枢铜损耗与电枢电流的平方成正比。 6、他励直流电动机的电磁功率指什么? 在直流发电机中，电磁功率指的是由机械功率转化为电功率的这部分功率。 7、不计电枢反应，他励直流电动机机械特性为什么是下垂的? 如果电枢反应去 磁作用很明显,对机械特性有什么影响？ 因为负载转矩增大，导致点数电流增大，电枢电动势下降显然引起转速下降。如果电枢反应去磁作用明显，会使每级磁通减小，电流越大，去磁作用也大，每级磁通的减小越明显，导致机械特性反而上翘。 二、计算题： 1、某他励直流电动机的额定数据为: P N = 17kW, U N =220V, n N = 1500 r / min,ηN = 0 .83。计算 I N , T2 N及额定负载时的P1 N。 电机与拖动 绪论一、名词解释1. 磁场:电流周围的效应 2.磁动势（磁通势、磁势）:产生磁场的源泉 3.磁场强度:表征距离磁源即磁动势一定位置的地方，磁动势影响强度的一个物理量。 4.磁场感应强度（磁通密度）:表征距离磁源即磁动势一定位置的地方，磁动势感应能力强弱的一个物理量。 5.磁通量Φ：垂直穿过某一截面（面积为S）磁力线的数目 6.磁阻：就是磁力线通过磁路时所遇到的阻碍，磁阻与磁路的长度成正比，与磁路的磁导率成反比，并与磁路的截面积成反比 7电感：其实质表征的就是电磁装置电与磁转换能力的大小。 二、填空 1、在电机中磁场的几个常用量分别是磁动势、磁场强度、磁感应强度、磁通等。 2、进行磁路分析和计算时，常用到磁路的基本定律有全电流定律、磁路的欧姆定律、磁路的基尔霍夫定律。 3、电机的电流有交、直流之分，所以，旋转电机也有直流电机与交流电机两大类。 4、旋转电机是一种机电能量转换的机电装置。 5、把电能转换机械能的电机称为电动机; 把机械能转换电能的电机称为电发电机。 三、判断题 1、垂直穿过线圈的磁通量随时间变化，必然会在线圈中产生感应电动势。（√） 2、棱次定律表明垂直穿过线圈的变化磁通，会在线圈中产生电动势。（√） 3、棱次定律表明线圈中的感生磁场的方向始终是与原磁场变化率的方向一致的。（×） 4、棱次定律表明线圈中的感生磁场的方向始终是与原磁场方向一致的。（×） 六、问答题 1.电磁作用原理的综述 有电流必定产生磁场，即“电生磁” ；磁场变化会在导体或线圈中产生感应电动势，即“动磁生电” ;载流导体在磁场中要受到电磁力的作用，即“电磁生力” 第一章直流电机的原理与结构 一、名词解释 （一）1.电枢：在电机中能量转换的主要部件或枢纽部分 2.换向：直流电机电枢绕组元件从一条支路经过固定不动的电刷短路，后进入另一条支路，元件中的电流方向改变的过程。 3.额定值：在正常的、安全的条件下，电气设备所允许的最大工作参数。 （二） 1.电机：机电能量（或机电信号）转换的电磁装置 2.直流电机：直流电能与机械能量进行转换的电磁装置 3.直流发电机：把机械能量转换为直流电能的电磁装置 4.直流电动机：把直流电能转换为机械能量的电磁装置 5.交流电机：交流电能与机械能量进行转换的电磁装置 6.交流电动机：把交流电能转换为机械能量的电磁装置 7.交流发电机：把机械能量转换为交流电能的电磁装置 （三）第一节距：同一元件的两个元件边在电枢圆周上所跨的距离 （四）极距：相邻两个磁极轴线之间的距离 （五）电角度：磁场在空间变化一周的角度表示 二、填空 1、铁心损耗一般包括磁滞损耗、涡流损耗。 第二部分 直流电动机的电力拖动 一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem 2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动） 3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。 （2） 4、当电动机的转速超过_______时，出现回馈制动。（理想空载转速） 5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。（降压或电枢回路串电阻；弱磁） 1、直流电动机的人为特性都比固有特性软。（ ）（F ） 2、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（ ） （T ） 3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（ ） （T ） 4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。（ ） （F ） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。（ ） （T ） 三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2） （1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。 2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。 5、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I 1和I 2，那么：（2）（1）I 1I 2。 四、简答题： 1、电力拖动系统稳定运行的条件是什么？（电动机的机械特性与负载的转矩特性必须有交点，且在交点处，满足em L dT dT dn dn <） 2、何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。) 一台他励直流电动机数据为：P N =7.5kW ，U N =110V ，I N =79.84A ，n N =1500r/min ，电枢回路电阻R a =0.1014Ω，求：（1）U=U N ，Φ=ΦN 条件下，电枢电流I a =60A 时转速是多少？（2） U=U N 条件下，主磁通减少15%，负载转矩为T N 不变时，电动机电枢电流与转速是多少？（3）U=U N ，Φ=ΦN 条件下，负载转矩为0.8T N ，转速为（—800）r/min ，电枢回路应串入多大电阻？ 解：（1）0.068N a N e N N U R I C n -Φ== 1528/min N a a e N U R I n r C -==Φ （2）N T 不变时，em T 不变，即T N N T a C I C I Φ=Φ 93.930.85N N a N N N I I I A ΦΦ===ΦΦ 1738/min N a a e U R I n r C -==Φ （3）不计空载转矩时，em L T T =，故：电机与拖动基础习题1(第3-6章)教学提纲
电机与拖动试题库和知识点经典
电机与拖动基础试题及答案(精品文档)
相关主题
