第二部分??直流电动机的电力拖动 一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem 2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动） 3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。 （2） 4、当电动机的转速超过_______时，出现回馈制动。（理想空载转速） 5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。（降压或电枢回路串电阻；弱磁） 1、直流电动机的人为特性都比固有特性软。（??）（F ） 2、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（??） （T ） 3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（??） （T ） 4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。（??） （F ） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。（??） （T ） 三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2） （1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。 2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。 5、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I 1和I 2，那么：（2）（1）I 1I 2。 四、简答题： 1、电力拖动系统稳定运行的条件是什么？（电动机的机械特性与负 载的转矩特性必须有交点，且在交点处，满足em L dT dT dn dn ） 2、何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。) 一台他励直流电动机数据为：P N =，U N =110V ，I N =，n N =1500r/min ，电枢回路电阻R a =Ω，求：（1）U=U N ，Φ=ΦN 条件下，电枢电流I a =60A 时转速是多少？（2） U=U N 条件下，主磁通减少15%，负载转矩为T N 不变时，电动机电枢电流与转速是多少？（3）U=U N ，Φ=ΦN 条件下，负载转矩为，转速为（—800）r/min ，电枢回路应串入多大电阻？
第二部分 直流电动机的电力拖动 一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem 2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动） 3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。 （2） 4、当电动机的转速超过_______时，出现回馈制动。（理想空载转速） 5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。（降压或电枢回路串电阻；弱磁） 1、直流电动机的人为特性都比固有特性软。（ ）（F ） 2、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（ ） （T ） 3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（ ） （T ） 4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。（ ） （F ） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。（ ） （T ） 三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2） （1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。 2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。 5、他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I 1和I 2，那么：（2）（1）I 1I 2。 四、简答题： 1、电力拖动系统稳定运行的条件是什么？（电动机的机械特性与负载的转矩特性必须有交点，且在交点处，满足em L dT dT dn dn <） 2、何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。) 一台他励直流电动机数据为：P N =7.5kW ，U N =110V ，I N =79.84A ，n N =1500r/min ，电枢回路电阻R a =0.1014Ω，求：（1）U=U N ，Φ=ΦN 条件下，电枢电流I a =60A 时转速是多少？（2） U=U N 条件下，主磁通减少15%，负载转矩为T N 不变时，电动机电枢电流与转速是多少？（3）U=U N ，Φ=ΦN 条件下，负载转矩为0.8T N ，转速为（—800）r/min ，电枢回路应串入多大电阻？ 解：（1）0.068N a N e N N U R I C n -Φ== （2）N T 不变时，em T 不变，即T N N T a C I C I Φ=Φ （3）不计空载转矩时，em L T T =，故： 解得： 2.69B R =Ω 第五部分 异步电动机 一、填空题： 1、当s 在_______范围内，三相异步电机运行于电动机状态，此时电磁转矩性质为_______；在_______范围内运行于发电机状态，此时电磁转矩性质为_______。（0～１；反电动势；－∞～０；制动转矩）
《电机及其应用》自测题 一、填空题 1、变压器的作用是将某一等级的交流( )变换成另一等级的交流( )。 2、变压器一次电势和二次电势之比等于( )和( )之比。 3、电力变压器中的变压器油主要起( )、( )和( )作用。 4、电力变压器的分接开关是用来改变变压器电压( )的装置，以便达到调节副边( )的目的。 5、变压器的额定电压和额定电流均指变压器的( )电压和( )电流。 6、变压器空载时的损耗主要是由于( )的磁化所引起的( )和( )损耗。 7、在测试变压器参数时，须做空载试验和短路试验。为了便于试验和安全，变压器的空载试验一般在( )加压；短路试验一般在
( )加压。 8、变压器铁芯饱和程度愈高，其励磁电抗Xm就愈( )。 9、若将变压器低压侧参数折算到高压侧时，其电势(或电压)应( )、电流应( )、电阻(或电抗)应( )。10、三相组式变压器各相磁路( )，三相芯式变压器各相磁路( )。 11、三相变压器组不能采用( )连接方法，而三相芯式变压器可以采用。 12、变压器并联运行的条件是( )、( )、( )。 13、当三相变压器接成星形(Y)时，其线电压是相电压的( )倍，线电流与相电流( )。 14、当三相变压器接成三角形(D)时，其线电压与相电压( )，线电流是相电流的( )倍。 15、变压器在运行时，当( )和( )损耗相等时，效率最高。 16、有两台变压器，额定电压分别为10kV／和／，两台变压器的变比差值△K为( )，若其它条件满足并联运行，根据计算结果，
这两台变压器( )并联运行。 17、三绕组变压器的额定容量是指( )。 18、自耦变压器与同容量的两绕组变压器比较，它的空载电流( )。 19、自耦变压器适用于一、二次侧( )相差不大的场合，一般在设计时，变比Ka( )。 20、电焊变压器实际上是一台( )的降压变压器，它的外特性( )，短路电流( )。 21、整流变压器的容量一般取一、二次绕组容量的( )，又称为( )。 22、单相绕组的感应电势与( )、( )和( )成正比。 23、线圈的短距系数表示了短距线圈比整距线圈产生的电势( )的程度。 24、线圈的分布系数表示线圈分布放置后，其合成电势比线圈集中放置时电势( )的程度。 25、主极磁场非正弦分布引起的( )，对相电势的大小影响( )，主要影响了电势的( )。

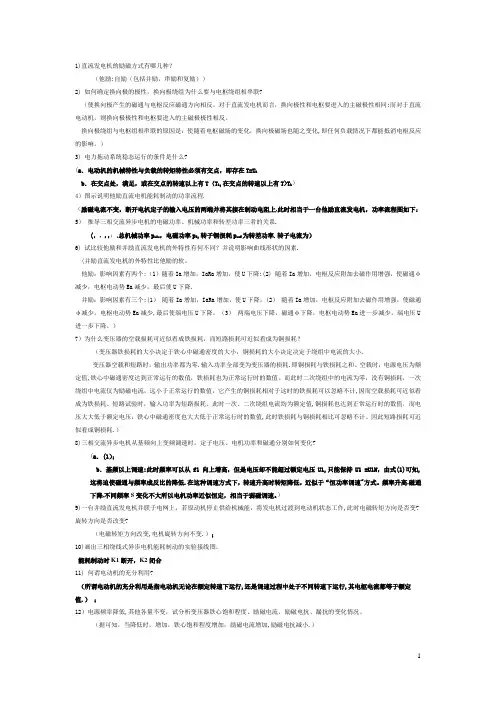

《电机与拖动基础》试题库及答案 第一部分直流电机 一、填空题： 1、并励直流发电机自励建压的条件是_______;_______;_______。(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻) 2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。（E a〈U；E a〉U） 3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠） 4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。（相反；相同） 5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。（2p；2） 6、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用） 二、判断题 1、一台并励直流发电机，正转能自励，若反转也能自励。（）（F） 2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（）（T） 3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（F） 4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（）（F） 三、选择题 1、直流发电机主磁极磁通产生感应电动势存在于（）中。（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组 2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3） （1）去磁；（2）助磁；（3）不去磁也不助磁。 3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）。（2） （1）20%；（2）大于20%；（3）小于20%。 四、简答题 1、直流发电机的励磁方式有哪几种？ （他励；自励（包括并励，串励和复励）） 2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？ （使换向极产生的磁通与电枢反应磁通方向相反。对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
《电机与拖动》参考答案 2-1 （1） 切削功率: W FV P s m d n V r j j j n n L f f 38009.1*2000/9.1215.0*6067.241*22*602min /67.2412 *5.1*21450 321========= ππ （2） 电动机输出功率：W P P L 6.52129 .0*9.0*9.03800 3 212== = ηηη （3） 系统总飞轮转矩： 2 2 222222 322212 2 2 2 12 2 1 22 2.55.425.0 3.05.05.32*5.1*295.1*27.2225.3m N j j j GD j j GD j GD GD GD d c b a =+++=+++=+ + + = （4） 电动机电磁转矩： M N j j j FD T T L .29.349 .0*9.0*9.0*2*5.1*22 /15.0*20002/3213213 212=== = ηηηηηη （5） 不切削时的电动机电磁转矩： 忽略损耗时的电动机电磁转矩 ! M N j j j FD T .252 *5.1*22 /15.0*20002/'3212=== 传动机构阻转矩：M N T T T .29.92529.34'220=-=-= 加速时电动机转矩：M N dt dn GD T T .19800*375 55.429.937520=+=+= 2-2 （a ） 减速dt dn GD T T L 3752= - （b ） 减速dt dn GD T T L 3752= -- （c ） 加速dt dn GD T T L 3752= + （d ） 减速dt dn GD T T L 3752= --

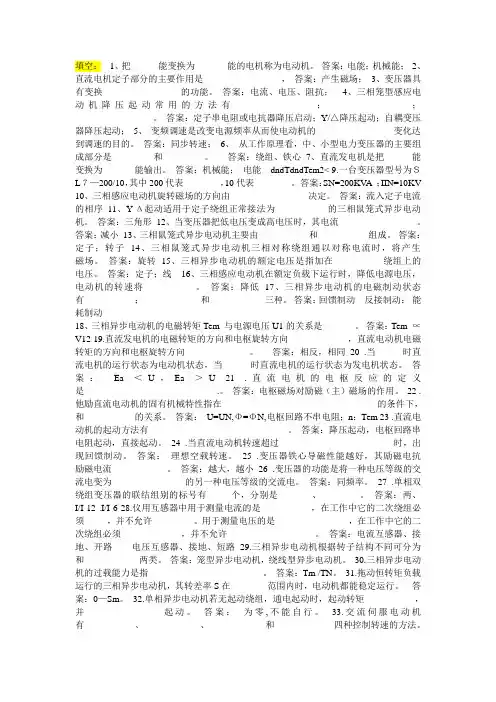

电机与拖动基础复习题 一、填空题 1、直流电机的基本原理是建立在电和磁相互作用的基础上，同一台直流电机既可以作为电动机运行，又能作为发电机运行的原理，称为电机的可逆原理。 2、发电机是将机械能转变为电能，而电动机是将电能转变为机械能， 3、换向器的作用，是发电机中，能使线圈中的交变电动势转换成电刷间的直流电动势；在电动机中，将外面通入电刷的直流电流转换成电枢线圈中所需的交变电流。 4、在直流电机中，电磁转矩是由电枢电流与气隙磁场相互作用产生的电磁力所形成的；其大小正比于每极磁通和电枢电流；方向由主磁场方向和电枢电流方向决定，只要改变其中的一个方向，电磁转矩的方向将随之改变，而两个方向同时改变时，则电磁转矩方向不变。 7、直流电动机按励磁方式可分为：他励、并励、串励和复励四种。 8、电力拖动系统一般由电动机、生产机械的工作机构、传动机构、控制设备以及电源组成。 9、电动机从空载到额定负载时，转速下降不多，称为硬机械特性；转速下降较多，称为软机械特性。 10、无论直流发电机或直流电动机在工作时，电枢都有电动势和电流，把这两个量的乘积叫做电磁功率。 11、当直流电动机的动转矩（T-T L）等于零时，系统处于恒转速运行的稳态；动转矩大于零时，系统处于加速运动的过渡过程中；动转矩小于零时，系统处于减速运动的过度过程中。 12、异步电动机的电气制动有能耗制动、反接制动和回馈（再生）制动三种。 13、直流电动机的调速方法有电枢绕组回路串电阻调速、弱磁调速和降低电源电压调速三种方法。 14、在绕制多绕组变压器时，为了便于绕组与铁芯的绝缘，一般将高压绕组放在最外层，低压绕组或中压绕组放在内层。 15、变压器只能传递交流电能，而不能产生电能；它只能改变交流电压或电流的大小，不改变频率。 17、三相异步电动机分为鼠笼式和绕线式两种，主要由定子和转子两大部分组成，其中前者的作用是产生旋转磁场，后者的作用是带动其它机械设备旋转。 18、某三相异步电动机铭牌上标明：电压为660/1140V，接法为Y/Δ。当电源电压为660伏时，电动机应作Δ联接，为1140伏时应作Y联接。 19、电动机的转速由零上升到额定转速的过程叫做起动。电动机的直接起动电流是额定电流的4~7倍，一般将起动电流限制在2~2.5倍额定范围内。 20、只要改变磁极对数p、电源频率f、转差率s三个参数中的任一个，三相异步电动机的转速就会随着变化。 21、同步电动机的转子转速与旋转磁场的转速相同，与负载的大小无关。 22、只要调换三相电源的任何两相的相序，就可以改变旋转磁场的转向。 23、电动机在连续工作方式下，其额定功率应等于或略小于负载轴功率。 24、交流接触器中短路环的作用是减少其吸合时产生的振动和噪声。 25、速度继电器主要用于电动机反接制动控制电路中，当反接制动的转速下降到接近零时能自动及时切断电源。
学年度第一学期 自动化系《电机与电力拖动基础》期末考试试卷（） 年级专业自动化班级学号姓名 注：1、共120分钟，总分100分 2、此试卷适用自动化专业本科 一、选择题（每小题2分，共20分） 1．他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3） （1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。 2．直流电动机采用降低电源电压的方法起动，其目的是：（2） （1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。 3．他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（2） （1）I1
①电源电压；②气隙大小；③定、转子铁心材质；④定子绕组的漏阻抗。 7．三相异步电动机在运行中，把定子两相反接，则转子的转速会：② ①升高；②下降一直到停转；③②下降至零后再反向旋转；④下降到某一稳定转速。 8．三相异步电动机能画出像变压器那样的等效电路是由于：② ①它们的定子或原边电流都滞后于电源电压；②气隙磁场在定、转子或主磁通在原、副边都感应电动势；③它们都有主磁通和漏磁通；④它们都由电网取得励磁电流。 9．三相异步电动机的与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（3） （1）定子串接电阻的人为机械特性；（2）转子串接电阻的人为机械特性；（3）降低电压的人为机械特性。 10．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩：（1） （1）T em =T N ;(2) T em =0.81 T N ;(3) T em =0.9T N 。 二、填空题：（共20分） 1、（4分）他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。 （U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem ） 2、（2分）三相变压器的联结组别不仅与绕组的_______和_______有关，而且还与三相绕组的_______有关。 （绕向；首末端标记；联结方式） 3.当s 在_______范围内，三相异步电机运行于电动机状态，此时电磁转矩性质为_______；在_______范围内运行于发电机状态，此时电磁转矩性质为_______。（0～１；反电动势；－∞～０；制动转矩） 4.三相异步电动机根据转子结构不同可分为___ ____和__ _____两类。（笼型异步电动机和绕线型异步电动机） 5.一台6极三相异步电动机接于50H Z 的三相对称电源；其s=0.05，则此时转子转速为_______r/min ，定子旋转磁势相对于转子的转速为_______r/min 。（950；50） 6. 对于绕线转子三相异步电动机，如果电源电压一定，转子回路电阻适当增大，则起动转矩_______，最大转矩_______。（增大；不变） 7. 三相异步电动机的过载能力是指______。 (N m T T /) 8. 拖动恒转矩负载运行的三相异步电动机，其转差率s 在_______范围内时，电动机都能稳定运行。 (m s 0) 9. 三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U 1应随f 1按_______规律调节。 (正比)
电机与拖动基础试题及答案(简答题) 简答题 1．变压器铁心为什么要用涂有绝缘的薄硅钢片叠成？若在铁心磁回路中出现较大的间隙，对变压器有何影响？ 答：铁心中交变的磁通会在铁心中引起铁损耗，用涂有绝缘漆的薄硅钢片叠成铁心，可以大大减少铁损耗。若在铁心磁回路中出现较大的间隙，则主磁通所经过的铁心磁回路的磁阻就比较大，产生同样的主磁通所需要的励磁磁动势和励磁电流就大大增加，即变压器的空载电流会大大增加。 2．画出单相变压器负载时的各种磁通及其产生的感应电动势的关系图。 答：变压器负载时各种磁通及其产生的感应电动势的关系如下图： 3．为什么变压器的空载损耗可以近似看成铁损耗？为什么短路损耗可以近似看成铜损耗？ 答：变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。 变压器空载和短路时，输出功率都为零。输入功率全部变为变压器的损耗。即铜损耗与铁损耗之和。空载时，电源电压为额定值，铁心中磁通密度达到正常运行的数值，铁损耗也为正常运行时的数值。而此时二次绕组中的电流为零，没有铜损耗，一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计，因而空载损耗可近似看成为铁损耗。短路试验时，输入功率为短路损耗。此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。因此短路损耗可近似看成铜损耗。 4．变压器的Rm、Xm各代表什么物理意义？磁路饱和与否对Rm、Xm有什么影响？为什么要求Xm大、Rm小？答：Rm：变压器的励磁电阻，它是反应变压器铁耗大小的等效电阻，不能用伏安法测量。Xm：变压器的励磁电抗，反应了主磁通对电路的电磁效应。Rm、Xm都随磁路饱和程度增加而下降。 Xm越大、Rm越小时，主磁通一定时，铁耗越小，所以希望Xm大、Rm小。为此变压器铁心材料都用导磁性能好（磁阻小）、铁损小、0.35mm厚冷轧硅钢片叠成。 5．根据电流互感器副边短路后的电磁关系，说明为什么不能开路。 答：开路后副边电流的去磁作用消失，原边电流全部用来励磁，使得铁心磁通过度饱和，畸变，铁心发热，原边副边感应出高电压，危险。 6．如果考虑变压器铁心饱和，变压器的励磁电流是什么波形？为什么？ 答：尖顶波。变压器电压为正弦波，这就要求磁通也应该是正弦波，才会使得电压和电势大约相等。即U≈E=4.44fNφ。当磁路饱和时，正弦波的励磁电流只能产生平顶波铁心的磁通，只有尖顶波的励磁电流才能产生正弦波铁心磁通。7．简述并励直流发电机自励建压的条件 答：1）必须有剩磁。否则要充磁。2）并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同。3）励磁回路的总电阻必须小于临界电阻。4）转速不能太低，转速应该达到额定转速。 8．并励电动机起动时，为什么电枢回路中串联的电阻取较大的值？而励磁回路中串联的电阻取较小的值？ 答：直流电动机起动时，由于转速为0，Ea=0，电枢绕组的电阻很小。如电枢回路不串联电阻，全压起动时，起动电流I=U/Ra可达额定电流的几十倍，损坏电机。电枢回路中串联较大的电阻可使起动电流较低。起动过程中又要求有足够大的起动电磁转矩，T=CTΦIa，励磁回路电阻较小，励磁电流较大，磁通较大，将产生足够大的电磁转矩，电机很快转动起动，感应电势很快建立起来，使起动电流很快减小。 9．试分别画出他励直流电动机在改变电枢电压时和在转子回路中串电阻时的人为机械特性曲线。 答：改变电枢电压时的机械特性

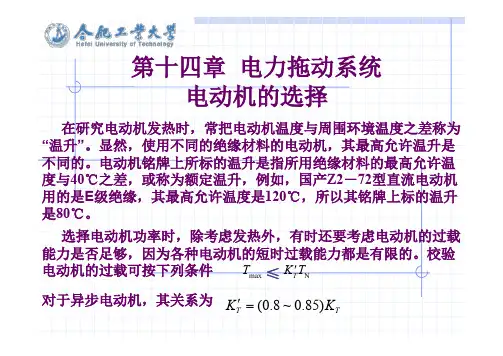

电机与拖动基础 第一章电机的基本原理 (1) 第二章电力拖动系统的动力学基础 (6) 第三章直流电机原理 (12) 第四章直流电机拖动基础 (15) 第五章变压器 (30) 第六章交流电机的旋转磁场理论 (41) 第七章异步电机原理 (43) 第八章同步电机原理 (50) 第九章交流电机拖动基础 (60) 第十章电力拖动系统电动机的选择 (72)
第一章 电机的基本原理 1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。 答： 电与磁存在三个基本关系，分别是 （1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。感应电动势的大小与磁通的变化率成正比，即 t ΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。 （2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。这种导体在磁场中运动产生的感应电动势的大小由下式给出 Blv e = 而感应电动势的方向由右手定则确定。 （3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l 以及通电电流i 成正比，即 Bli F = 电磁力的方向可由左手定则确定。 1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁 阻），请列表说明。 答： 磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。而电路是由金属导线和电气或电子部件组成的导电
第一章 1 . 2 一台直流发电机的数据为:额定功率N P =12 kW ,额定电压N U =230 V ,额定转速 N n =1 450 r /min,额定效率N η=83 .5 %。试求: ( 1 )额定电流N I ; ( 2 )额定负载时的输入功率N P 1 。 解：（1）直流发电机的:额定功率 N N N I U P = A U P I N N N 17.52230 10123=?== （2）KW P P N N N 37.14835 .012 1== = η 1 . 3 一台直流电机,已知极对数p= 2 ,槽数Z 和换向片数K 均等于22 ,采用单叠绕组。 ( 1 )计算绕组各节距;
( 2 )求并联支路数。 解：（1）第一节距 54 242221=-=±= εp Z y ,为短距绕组。 单叠绕组的合成节距及换向器节距均为1,即1==K y y 第二节距41512=-=-=y y y (2) 并联支路数等于磁极数,为4。 1 . 4 一台直流电机的数据为:极数 2 p=4 ,元件数S=120 ,每个元件的电阻为0 . 2 Ω。当转速为1 000 r /min 时,每个元件的平均感应电动势为10 V ,问当电枢绕组为单叠或单波绕组时,电刷间的电动势和电阻各为多少 解：当电枢绕组为单叠绕组时, 绕组并联支路数等于磁极数,为4,每一条支路串联的元件数为30, 换向器上放置4个电刷,假设一个电刷短路一个元件, 每一条支路有一个元件被短路,则电刷间的电动势为 a E =29?10=290V ; 每一条支路的电阻为 Ω=?=8.52.029R ,4条并联支路的电阻,即电刷间的电阻为 Ω=== 45.14 8 .54R R a
电机及拖动基础试题及答案
电机与拖动试卷及参考答案 一、、填空题（每空1分，共30分） 1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。 2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。 3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。 4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。但启动转矩也只有直接用△接法启动时（1/3 ）,因此只 适用于空载或轻载启动。 5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。 6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。 7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。 8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。 9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。 10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。 二、判断题（每小题1分，共10分）。 （x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均
可使用。 （x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。 (X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。 (X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。 (X ) 5.三相异步电动机不管其转速如何改变，定子绕组上的电压、电流的频率及转子绕组中电势、电流的频率总是固定不变的。 (X ) 6.使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即可。 (X ) 7.电流、电压互感器属于特殊变压器。电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。 (V ) 8.三相异步电动机在起动时，由于某种原因，定子的一相绕组断路，电动机还能起动，但是电动机处于很危险的状态，电动机很容易烧坏。 (V ) 9.刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。 (X ) 10.单相电机一般需借用电容分相方能起动，起动后电容可要可不要。 三、简述题(每小题5分，共15分) 1.直流电动机为什么不能直接起动？如果直接起动会引起什么后果？ ( 5分) 答：起动瞬间转速n=0,电动势E a=C e①n=0,最初起动电流I N U^R a。若直接起动，由于R a很小，1st会达到十几倍甚至几十倍的额定电流，造成电机无法换向，同时也会过热，因此不能直接起动。 2.异步电动机中的空气隙为什么做得很小？ 答：异步电动机气隙小的目的是为了减小其励磁电流(空载电流) ，从而提高电动机
电机与拖动试卷及参考答案 一、、填空题（每空1分，共30分） 1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。 2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。 4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。 5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。 6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。 7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。 8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。 9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。 10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。 二、判断题（每小题1分，共10分）。 （×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。 （×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。 （×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，
年级：＿＿＿＿专业：＿＿＿＿层次：＿＿＿＿姓名：＿＿＿ 长春工业大学＿＿＿＿学年第＿＿学期 《电机及拖动基础》期末考试卷 一、填空题（每题5分，共30分） 1．直流发电机中的电磁转矩方向与转子的旋转方向（），因此电磁转矩为（）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（），因此电磁转矩为（）转矩。 2．接触器主要由（）、（）、（）等三大部分组成。 3．空气阻尼式时间继电器主要由（）、（）和（）三部份组成。若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。 4、用Y-△降压起动时,起动电流为直接用△接法起动时的（）,所以对降低（）很有效。但启动转矩也只有直接用△接法启动时（），因此只适用于空载或轻载启动。 5．反接制动时，当电机转速接近于（）时，应及时（），防止电机（）。 6、伺服电动机为了防止（）现象的发生，采用（）的方法。 二、判断题（每小题2分，共20分） （）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。 （）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。 （）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。 （）4．转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。 （）5．三相异步电动机不管其转速如何改变，定子绕组上的电压、电流的频率及转子绕组中电势、电流的频率总是固定不变的。 （）6．使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即
可。 （ ）7．电流、电压互感器属于特殊变压器。电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。 （ ）8．三相异步电动机在起动时，由于某种原因，定子的一相绕组断路，电动机还能起动，但是电动机处于很危险的状态，电动机很容易烧坏。 （ ）9．刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。 （ ）10．单相电机一般需借用电容分相方能起动，起动后电容可要可不要。 三、简述题（每小题10分，共20分） 1．直流电动机为什么不能直接起动？如果直接起动会引起什么后果？（5分） 2．异步电动机中的空气隙为什么做得很小？ 四、计算题（30分） 1．有一台笼形异步电动机，kW P N 20=，5.6=N st I I ，如果变压器容量为 =N S 560kVA ，问能否直接起动？（4分）
《电机与拖动》试题库 第一部分直流电机 一、填空题： 1、并励直流发电机自励建压的条件是主磁路存在剩磁励磁绕组并联到电枢两端的极 性正确_;_励磁回路的总电阻必须小于该转速下的临界电阻值。（主磁路存在剩磁；并联在 电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻） 2、可用下列关系来判断直流电机的运行状态，当u>E a时为电动机（o 《电机与拖动基础》试题库及答案 第一部分 直流电机 一、填空题： 1、并励直流发电机自励建压的条件是_______;_______;_______。(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻) 2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。 （E a〈U；E a〉U） 3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠） 4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。 （相反；相同） 5、单迭和单波绕组，极对数均为p时，并联支路数分别 是_______，_______。（2p；2） 6、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用） 二、判断题 1、一台并励直流发电机，正转能自励，若反转也能自励。（ ）（F） 2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（ ） （T） 3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（F） 4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（ ） （F） 三、选择题 1、直流发电机主磁极磁通产生感应电动势存在于（ ）中。（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组 2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应 《电机与拖动基础》习题详细解答 绪论 0.8解：（1）F1=I1N1-I2N2 （2）F2=I1N1+I2N2 （3）F3=I1N1-I2N2，因为加入气隙并不改变磁路总磁动势大小 （4）由于（3）中大部分磁动势都降落在气隙中，因此加在铁芯上的磁动势远小于（1）中铁芯上的磁动势，又因为两种情况下的铁芯长度大致相等，所以H1?H3，B1>>B3。因此在（3）中气隙和铁芯中的B相同，由B=μH，可知由于气隙中的μ远小于铁芯中的μ，所以H气隙?H铁芯。 0.10解：铁芯中的铁耗为P Fe=P1-P R=22-2=20W 输入端的功率因素cosφ=P1/S1=22/(110×1)=0.2 第一章变压器的工作原理和结构 1.6 解：原边额定电流为I N1=N √3U = √3×35 =82.5A 副边额定电流为I N2=N 3U = 3×10.5 =274.9A 第二章变压器的运行原理与特性 2.4解：由U1≈E1=4.44fN1Φm可知，变压器外加电压U1不变，若减少原绕组的匝数N1，则Φm增大，变压器的铁芯的饱和程度上升，空载电流上升，铁芯损耗上升，原边电动势E1基本不变，由于E2=E1×N2/N1，因此副边电动势E2应上升。 2.10解：N1=E1N 4.44fΦm ≈U1N 4.44fΦm =35×103 4.44×50×1.45×1120×10?4 ≈971 N2= E2N 4.44fΦm ≈ U2N 4.44fΦm = 6×103 4.44×50×1.45×1120×10?4 ≈166 k= E1N E2N = N1 N2 =5.8 2.11 解：（1）k=U1N U2N =6000 230 =26.1 R k=R1+R2′=4.32+26.22×0.0063=8.61Ω x k=x1σ+x2σ′=8.9+26.22×0.013=17.76Ω Z k=√R k2+x k2=19.74Ω （2）R k′=R1′+R2=0.0261Ω x k′=x1σ′+x2σ=0.0261Ω Z k′=√R k′2+x k′2=0.029Ω （3）Z1N=U1N I1N =U1N S N2 =360Ω R k?= R k Z1N =0.0239 x k?= x k Z1N =0.0493 Z k?= Z k 1N =0.0548 Z2N= U2N I2N = U2N S N2 =0.529Ω R k′?= R k′ Z2N =0.0239 x k′?= x k′ Z2N =0.0493 Z k′?= Z k′ Z2N =0.0548 计算结果说明原副边短路参数的标幺值是相等的。 （4）u k=Z k?×100%=5.48% u kr=R k?×100%=2.39% u kx=x k?×100%=4.93% （5）当cosφ2=1时，ΔU%=β(R k?cosφ2+x k?sinφ2)×100%=2.39% 当cosφ2=0.8（滞后）时，ΔU%=β(R k?cosφ2+x k?sinφ2)×100%=4.87%当cosφ2=0.8(超前)时，ΔU%=β(R k?cosφ2+x k?sinφ2)×100%=?1.05% 2.12 解：（1） 励磁参数计算如下： P0φ=1 3 P0=1233W，I0φ= I √3 =37.53A Z m′= U2Nφ 0φ =10.66Ω 《电机与拖动基础》课后习题 第一章 习题答案 1．直流电机有哪些主要部件？各用什么材料制成？起什么作用？ 答：主要部件：（1）定子部分：主磁极，换向极，机座，电刷装置。 （2）转子部分：电枢铁心，电枢绕组，换向器。 直流电机的主磁极一般采用电磁铁，包括主极铁心和套在铁心上主极绕组（励磁绕组）主磁极的作用是建立主磁通。 换向极也是由铁心和套在上面的换向绕组构成，作用是用来改善换向。机座通常采用铸钢件或用钢板卷焊而成，作用两个：一是用来固定主磁极，换向极和端盖，并借助底脚将电机固定在机座上；另一个作用是构成电机磁路的一部分。 电刷装置由电刷、刷握、刷杆、刷杆座和汇流条等组成，作用是把转动的电枢与外电路相连接，并通过与换向器的配合，在电刷两端获得直流电压。 电枢铁心一般用原0.5mm 的涂有绝缘漆的硅钢片冲片叠加而成。有两个作用，一是作为磁的通路，一是用来嵌放电枢绕组。 电枢绕组是用带有绝缘的圆形或矩形截面的导线绕成的线圈按一定的规律联接而成，作用是感应电动势和通过电流，使电机实现机电能量装换，是直流电机的主要电路部分。 换向器是由许多带有鸠尾的梯形铜片组成的一个圆筒，它和电刷装置配合，在电刷两端获得直流电压。 2．一直流电动机，已知， ，，，0.85r/min 1500n V 220U kw 13P N N N ====η求额定电流N I 。 解：电动机η?=N N N I U P ， 故 A =??=?=5.6985 .02201013U P I 3 N N N η 3． 一直流电动机，已知， ，，，0.89r/min 1450n V 230U kw 90P N N N ====η求额定电流N I 。 解：发电机N N N I U P =， 故 A ?==391230 1090U P I 3 N N N电机与拖动基础试题库及答案
