热镀锌成分分析、配方开发、原理及生产工艺流程
1 引言
热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。
禾川化学是一家专业从事精细化学品分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
2 热镀锌层防护性能
通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈) Zn(OH)
2
受到破坏又会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
3 热镀锌层形成过程
热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。其含铁量不大于0.003%。
4 热镀锌工艺过程及有关说明
4.1 工艺过程
工件→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→检验
4.2 有关工艺过程说明
(1)脱脂
可采用化学去油或水基金属脱脂清洗剂去油，达到工件完全被水浸润为止。
(2)酸洗
可采用H2SO4 15%，硫脲0.1%，40～60℃或用HCl 20%，乌洛托品3～5g/L，20～40℃进行酸洗。加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量,同时加入抑雾剂抑制酸雾逸出。脱脂及酸洗处理不好都会造成镀层附着力不好，镀不上锌或锌层脱落。
(3)浸助镀剂
也称溶剂，可保持在浸镀前工件具有一定活性避免二次氧化，以增强镀
层与基体结合。NH
4Cl 100-150g/L，ZnCl
2
150-180g/L，70～80℃，1～2min。
并加入一定量的防爆剂.
(4)烘干预热
为了防止工件在浸镀时由于温度急剧升高而变形，并除去残余水分，防止产生爆锌，造成锌液爆溅，预热一般为80～140℃。
(5)热镀锌
要控制好锌液温度、浸镀时间及工件从锌液中引出的速度。引出速度一般为1.5米/min。温度过低，锌液流动性差，镀层厚且不均匀，易产生流挂，外观质量差；温度高，锌液流动性好，锌液易脱离工件，减少流挂及皱皮现象发生，附着力强，镀层薄，外观好，生产效率高；但温度过高，工件及锌锅铁损严重，产生大量锌渣，影响浸锌层质量并且容易造成色差使表面颜色难看，锌耗高。
锌层厚度取决于锌液温度，浸锌时间，钢材材质和锌液成份。
一般厂家为了防止工件高温变形及减少由于铁损造成锌渣，都采用450～470℃，0.5～1.5min。有些工厂对大工件及铸铁件采用较高温度，但要避开铁损高峰的温度范围。但我们建议在锌液中添加有除铁功能和降低共晶温度的合金并且把镀锌温度降低至435-445℃。
(6)整理
镀后对工件整理主要是去除表面余锌及锌瘤，用采用热镀锌专用震动器来完成。
(7)钝化
目的是提高工件表面抗大气腐蚀性能，减少或延长白锈出现时间，保
持镀层具有良好的外观。都用铬酸盐钝化，如Na
2Cr
2
O
7
80～100g/L，硫酸3～
4ml/L，但这种钝化液严重影响环境，最好采用无铬钝化。
(8)冷却
一般用水冷，但温度不可过低也不可过高，一般不低于30℃不高于70℃，
(9)检验
镀层外观光亮、细致、无流挂、皱皮现象。厚度检验可采用涂层测厚仪，方法比较简便。也可通过锌附着量进行换算得到镀层厚度。结合强度可采用弯曲压力机，将样件作90～180°弯曲，应无裂纹及镀层脱落。也可用重锤敲击检验，并且分批的做盐雾试验和硫酸铜浸蚀试验。
5 锌灰、锌渣的形成及控制
5.1 锌灰、锌渣的形成
锌灰锌渣不仅严重影响到浸锌层质量，造成镀层粗糙，产生锌瘤。而且使热镀锌成本大大升高。通常每镀1t工件耗锌40～80kg，如果锌灰锌渣严重，其耗锌量会高达100～140kg。控制锌渣主要是控制好温度，减少锌液表面氧化而产生的浮渣，所以更要采用有除铁功能和抗氧化功能的合金并且用热传导率小、熔点高、比重小、与锌液不发生反应，既可减少热量失散又可防止氧化的陶瓷珠或玻璃球覆盖，这种球状物易被工件推开，又对工件无粘附作用。
对于锌液中锌渣的形成主要是溶解在锌液中的铁含量超过该温度下的溶解度时所形成的流动性极差的锌铁合金，锌渣中锌含量可高达94%，这是热镀锌成本高的关键所在。
从铁在锌液中的溶解度曲线可以看出：不同的温度及不同的保温时间，其溶铁量即铁损量是不一样的。在500℃附近时，铁损量随着加温及保温时间急剧增加，几乎成直线关系。低于或高于480～510℃范围，随时间延长铁损提高缓慢。因此，人们将480～510℃称为恶性溶解区。在此温度范围内锌液对工件及锌锅浸蚀最为严重，超过560℃铁损又明显增加，达到660℃以上锌对铁基体是破坏性浸蚀，锌渣会急剧增加，施镀无法进行。因此，施镀目前多在430～450℃及540～600℃两个区域内进行。
5.2 锌渣量的控制
要减少锌渣就要减少锌液中铁的含量，就是要从减少铁溶解的诸因素着手：
⑴施镀及保温要避开铁的溶解高峰区，即不要在480～510℃时进行作业。
⑵锌锅材料尽可能选用含碳、含硅量低的钢板焊接。含碳量高，锌液对铁锅浸蚀会加快，硅含量高也能促使锌液对铁的腐蚀。目前多采用08F/XG08/WKS 优质钢板。，并含有能抑制铁被浸蚀的元素镍、铬等。不可用普通碳素钢，否则耗锌量大，锌锅寿命短。也有人提出用碳化硅制作熔锌槽，虽然可解决铁损量，但造型工艺是一个难题，目前工业陶瓷所制作的锌锅仅能做成圆柱型且体积很小，虽然可以满足小件镀锌的要求但无法保证大型工件的镀锌。
⑶要经常捞渣。先将温度升高至工艺温度上限以便锌渣与锌液分离，使锌渣沉于槽底后用捞锌勺或专用捞渣机捞取。落入锌液中镀件更要及时打捞。
⑷要防止助镀剂中铁随工件带入锌槽，助镀剂要进行在线再生循环处理，严格控制亚铁含量，不允许高于4g/l，PH值始终保持在4.5-5.5。
.
（1）电解 本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。 电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电 在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。 电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。 （2）氧化铝及氟化盐贮运供料系统 氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐 ，并按需要及时将其送到电解车间的电解槽上料箱内。
一、引用标准 GB470 <<锌锭>> GB534 <<工业硫酸、工业盐酸、工业氯化铵>> GB米/2 343-84 热镀锌通用工艺 GB/T 13912-93 金属覆盖层，钢铁制品热镀锌层技术要求。 GB/T 3019-92 低压流体输送用镀锌焊接钢管。 我厂为综合性热镀锌厂家，可参照执行国内有关标准进行产品检验，也可参照其他国家标准及行业标准组织生产。 二、技术要求 1、材料 A、锌锭：应不低于GB470规定的一号锌。 B、硫酸：应符合GB534规定的一级浓硫酸。 C、盐酸：应符合GB534规定的一级浓盐酸。 D、化铵：应符合GB2946规定的一级氯化铵。 2、外观 A、镀层表面连续并且有实用性光滑。 B、镀件的安装结合不允许有流挂，滴留或熔渣存在。 C、镀件表面应无漏镀，露铁等缺陷，但缺陷为下列情况时允许存在： a、漏镀面积为直径0.5毫米以下的斑点。 b、不论镀件大小，漏镀面积在直径0.5-1毫米的斑点，在每平方厘米内不多于3点，且在镀件的总斑点数不超过 10点。 c、在非联接或非接角处，高度不超过1.5毫米的流挂滴留或熔渣。 d、镀件与挂具及操作工具的接触伤痕，但不露铁。
3、锌附着量和锌层厚度 A、镀件厚度为3-4毫米时，锌附着量应低于460克/米，即锌层平均厚度不低于65微米。 B、镀件厚度大于4毫米时，锌附着量应不低于610克/米，即锌层平均厚度不低于86微米。 C、镀层均匀性：镀锌层基本均匀用硫酸铜溶液试验浸蚀五次不露铁。 D、镀层附着性：镀件的锌层应与基本金属结合牢固有足够的附着强度，经锤击试验不脱落，不凸起。 4、待镀件要求 A、待镀件表面应平整，且没有用酸洗方法不能清除的污秽。如油漆、油脂、水泥、柏油及过分烂的有害物质。 B、焊接构件的所有焊缝都应密封，不得有空气。 C、管件和容器件必须有排气和进锌孔。 D、工件应不带螺纹的成品焊接钢管，如有螺纹应加以保护。 5、试验方法 A、锌附着量测定采用磁性厚度计，直接测量锌层厚度。 B、镀层均匀性测定采用流酸铜溶液浸蚀试验方法。 6、伸裁方法 A、对锌层附着量，锌层厚度，锌层的均匀性，附着性有争议时，取试样与产品在同一工艺条件下镀锌试验，不符合本 标准要求的为不合格品。 B、产品出厂抽验方法，第一次若不合格，则再按有关规定抽验，若仍不合格，则判定该批产品为不合格。 7、检验入库 A、检验合格的镀件应由专职检验人员书面签证后，才能例入合格处。 B、合格品应按各种规格堆放整齐。 8、热镀锌工艺流程图： [来件检验]-[预清除]-[脱脂]-[清洗]-[酸洗]-[清酸]-[浸溶剂]-[干燥]-[热浸锌]-[除余锌]-[冷却、纯化]-[清洗]-[自检整修]-[成品检验]-[合格出厂] 参考来源：https://www.doczj.com/doc/ea7602550.html, https://www.doczj.com/doc/ea7602550.html, https://www.doczj.com/doc/ea7602550.html,
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保
热镀锌线与工艺操作流程 一、入口段操作概述 人口段的操作是要在保证作业线不停止作业的条件下将原板带钢连续地送入热镀锌机组。入口的设备为双套布置，在生产中，一台生产而另一台则处于准备状态。例如，1#开卷机运行时，2#开卷机必须要上好钢卷，并用入口双层剪剪切去超厚的头部，做好焊接前的一切准备工作。待1#开卷机的带钢运行完后，再切掉超厚的带钢尾部，迅速与2#开卷机上的准备好的钢卷头部焊接起来，这样，两台开卷机交替作用，轮换准备，不致于因带钢供应不上而引起整个镀锌机组降速或停机。这些操作，必须在储存于入口活套内的带钢还没有用完的时间内进行。焊接结束后，使进口段加速地以比工艺速度快地速度运转，重新使活套回到充满状态。此外，活套内必须保持适当的张力。还要检查原板的表面状态，当发现原板缺陷时，要采取相应的处理措施。 二、开卷 开卷时首先用吊车将原料钢卷从存放区吊到入口鞍座上。在入口鞍座上操作工要检查钢卷质量，如检查边裂情况和钢卷塔形情况，检查钢卷的标签是否与生产计划单相符。符合要求后人工剪断带钢捆带，然后用入口钢卷小车将钢卷运送到开卷机卷筒上，上卷时要注意使钢卷的中心线与卷筒的中心线高度相同，以避免钢卷与卷筒的碰
撞。上卷后，降下钢卷小车，卷筒涨紧，通过目视操作入口钢卷对中装置使钢卷处于机组的中心线上。压下压辊，升起穿带导板，点动开卷机和入口夹送辊使带头送到入口双层剪。 三、切头 在冷轧带卷的头尾不可避免地要存在超厚部分，在开卷机出来的钢卷，用爬行速度送到双层剪进行剪切，剪下的废钢通过废料收集装置送到收集箱中。这样依次逐张剪切，直到带钢厚度符合要求为止。带钢尾部的超厚部分，在带钢尾部运行到上述切头后应达到的厚度时，也应该将余下的部分剪切掉。 若是带钢头部没有超厚，切头时必须将钢卷表面损坏的一两圈剪掉。若发现头部还有边裂、孔洞等不适合于镀锌的缺陷，就还要继续剪切，直到符合要求为止。 四、焊接 带钢经夹送辊后被送到焊机处，并和上一卷的带钢在焊机的入口和出口处建立了一个小的带钢活套，此后带钢的头部进入焊机。在焊机中，带钢的头尾进行对中调整，然后带钢被夹紧、剪切和焊接。焊接过程可以自动进行，同时还要在距离焊逢一定距离处进行冲孔。如有必要，焊逢还须进行切月牙剪。通常只在带钢由窄变宽时才切月牙剪。
生产工艺流程图和工艺描述 香肠工艺流程图 辅料验收原料肉验收 原料暂存肥膘解冻 精肉解冻水切丁辅料暂存分割热水漂洗1 漂洗2 加水绞肉 肠衣验收、暂存（处理）灌装、结扎 （包括猪原肠衣和蛋白肠衣） 咸水草、麻绳验收、暂存浸泡漂洗3 冷却 内包装 装箱、入库 出货
香肠加工工艺说明 加工步骤使用设备操作区域加工工艺的描述与说明 原料肉验收、暂存化验室、仓库 按照原料肉验收程序进行，并要求供应商 提供兽药残留达标保证函及兽医检疫检 验证明 辅料验收、暂 存 化验室、仓库按验收规程进行验收肥膘验收、暂 存 化验室、仓库按验收规程进行验收肠衣验收化验室按验收规程进行验收 肠衣处理腊味加工间天然猪肠衣加工前需用洁净加工用水冲洗，人造肠衣灌装前需用洁净加工用水润湿 咸水草、麻绳 验收 化验室按验收规程进行验收暂存仓库 浸泡腊味加工间咸水草、麻绳加工前需用洁净加工用水浸泡使之变软 解冻解冻间肉类解冻分 割间 ≤18℃、18～20h恒温解冻间空气解冻 分割分割台、刀具肉类解冻分 割间 将原料肉筋键、淋巴、脂肪剔除、并分割 成约3cm小肉块 加工步骤使用设备操作区域加工工艺的描述与说明 漂洗2 水池肉类解冻分 割间 加工用水漂洗，将肉的污血冲洗干净 绞肉绞肉机肉类解冻分 割间 12℃以下，采用Φ5mm孔板 肥膘切丁切丁机肉类解冻分 割间 切成0.5cm长的立方
漂洗1 水池肉类解冻分 割间 水温45－60℃，洗去表面游离油脂、碎肉 粒 灌装、结扎灌肠机香肠加工间按产品的不同规格调节肠体长度，处理量800~1200kg/h ，温度≦12℃ 漂洗3 水池香肠加工间水温45～60℃，清洗肠体表面油脂、肉碎 冷却挂肠杆预冷车间12℃下冷却0.5～1小时，中心温度≦25℃ 内包装真空机、电子 秤、热封口机 内包装间 将待包装腊肠去绳后按不同规格称重，装 塑料袋、真空包装封口 装箱、入库扣扎机、电子 秤 外包装间、成 品仓库 将真空包装的产品装彩袋封口，按不同规 格装箱、核重、扣扎放入成品库并挂牌标 识。

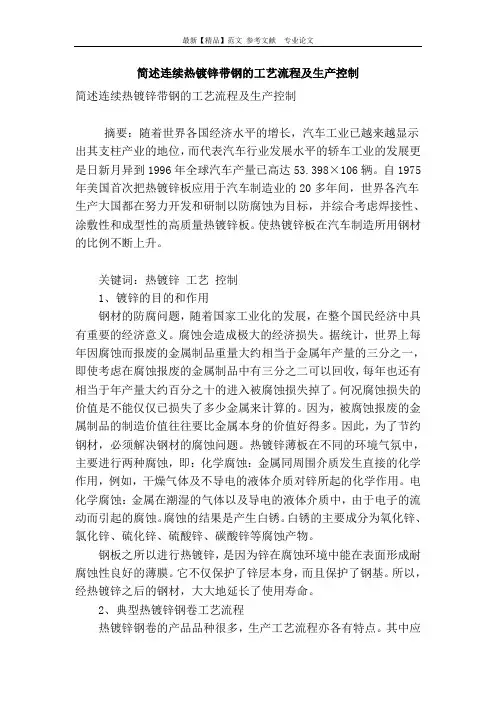

简述连续热镀锌带钢的工艺流程及生产控制 简述连续热镀锌带钢的工艺流程及生产控制 摘要：随着世界各国经济水平的增长，汽车工业已越来越显示出其支柱产业的地位，而代表汽车行业发展水平的轿车工业的发展更是日新月异到1996年全球汽车产量已高达53.398×106辆。自1975年美国首次把热镀锌板应用于汽车制造业的20多年间，世界各汽车生产大国都在努力开发和研制以防腐蚀为目标，并综合考虑焊接性、涂敷性和成型性的高质量热镀锌板。使热镀锌板在汽车制造所用钢材的比例不断上升。 关键词：热镀锌工艺控制 1、镀锌的目的和作用 钢材的防腐问题，随着国家工业化的发展，在整个国民经济中具有重要的经济意义。腐蚀会造成极大的经济损失。据统计，世界上每年因腐蚀而报废的金属制品重量大约相当于金属年产量的三分之一，即使考虑在腐蚀报废的金属制品中有三分之二可以回收，每年也还有相当于年产量大约百分之十的进入被腐蚀损失掉了。何况腐蚀损失的价值是不能仅仅已损失了多少金属来计算的。因为，被腐蚀报废的金属制品的制造价值往往要比金属本身的价值好得多。因此，为了节约钢材，必须解决钢材的腐蚀问题。热镀锌薄板在不同的环境气氛中，主要进行两种腐蚀，即：化学腐蚀：金属同周围介质发生直接的化学作用，例如，干燥气体及不导电的液体介质对锌所起的化学作用。电化学腐蚀：金属在潮湿的气体以及导电的液体介质中，由于电子的流动而引起的腐蚀。腐蚀的结果是产生白锈。白锈的主要成分为氧化锌、氯化锌、硫化锌、硫酸锌、碳酸锌等腐蚀产物。 钢板之所以进行热镀锌，是因为锌在腐蚀环境中能在表面形成耐腐蚀性良好的薄膜。它不仅保护了锌层本身，而且保护了钢基。所以，经热镀锌之后的钢材，大大地延长了使用寿命。 2、典型热镀锌钢卷工艺流程 热镀锌钢卷的产品品种很多，生产工艺流程亦各有特点。其中应
