热镀锌原理及工艺说明
1 引言
热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。
2 热镀锌层防护性能
通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、
Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又
会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
3 热镀锌层形成过程
热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。因此，当锌在固熔体
中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。其含铁量不大于0.003%。
4 热镀锌工艺过程及有关说明
4.1 工艺过程
工件→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→检验
4.2 有关工艺过程说明
(1)脱脂
可采用化学去油或水基金属脱脂清洗剂去油，达
到工件完全被水浸润为止。
(2)酸洗
可采用H2SO4 15%，硫脲0.1%，40～60℃或用HCl 20%，乌洛托品3～5g/L，20～40℃进行酸洗。加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量,同时加入抑雾剂抑制酸雾逸出。脱脂及酸洗处理不好都会造成镀层附着力不好，镀不上锌或锌层脱落。
(3)浸助镀剂
也称溶剂，可保持在浸镀前工件具有一定活性避免二次氧化，以增强镀层与基体结合。NH4Cl 100-150g/L，ZnCl2 150-180g/L，70～80℃，1～2min。并加入一定量的防爆剂. (4)烘干预热
为了防止工件在浸镀时由于温度急剧升高而
变形，并除去残余水分，防止产生爆锌，造成锌液爆溅，预热一般为80～140℃。
(5)热镀锌
要控制好锌液温度、浸镀时间及工件从锌液中引出的速度。引出速度一般为1.5米/min。温度过低，锌液流动性差，镀层厚且不均匀，易产生流挂，外观质量差；温度高，锌液流动性好，锌液易脱离工件，减少流挂及皱皮现象发生，附着力强，镀层薄，外观好，生产效率高；但温度过高，工件及锌锅铁损严重，产生大量锌渣，影响浸锌层质量并且容易造成色差使表面颜色难看，锌耗高。
锌层厚度取决于锌液温度，浸锌时间，钢材材质和锌液成份。
一般厂家为了防止工件高温变形及减少由于铁
损造成锌渣，都采用450～470℃，0.5～
1.5min。有些工厂对大工件及铸铁件采用较高温度，但要避开铁损高峰的温度范围。但我们建议在锌液中添加有除铁功能和降低共晶温度的合金并且把镀锌温度降低至435-445℃。(6)整理
镀后对工件整理主要是去除表面余锌及锌瘤，用采用热镀锌专用震动器来完成。
(7)钝化
目的是提高工件表面抗大气腐蚀性能，减少或延长白锈出现时间，保持镀层具有良好的外观。都用铬酸盐钝化，如Na2Cr2O7 80～100g/L，硫酸3～4ml/L，但这种钝化液严重影响环境，最好采用无铬钝化。
(8)冷却
（1）电解 本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。 电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电 在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。 电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。 （2）氧化铝及氟化盐贮运供料系统 氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐 ，并按需要及时将其送到电解车间的电解槽上料箱内。
一、引用标准 GB470 <<锌锭>> GB534 <<工业硫酸、工业盐酸、工业氯化铵>> GB米/2 343-84 热镀锌通用工艺 GB/T 13912-93 金属覆盖层，钢铁制品热镀锌层技术要求。 GB/T 3019-92 低压流体输送用镀锌焊接钢管。 我厂为综合性热镀锌厂家，可参照执行国内有关标准进行产品检验，也可参照其他国家标准及行业标准组织生产。 二、技术要求 1、材料 A、锌锭：应不低于GB470规定的一号锌。 B、硫酸：应符合GB534规定的一级浓硫酸。 C、盐酸：应符合GB534规定的一级浓盐酸。 D、化铵：应符合GB2946规定的一级氯化铵。 2、外观 A、镀层表面连续并且有实用性光滑。 B、镀件的安装结合不允许有流挂，滴留或熔渣存在。 C、镀件表面应无漏镀，露铁等缺陷，但缺陷为下列情况时允许存在： a、漏镀面积为直径0.5毫米以下的斑点。 b、不论镀件大小，漏镀面积在直径0.5-1毫米的斑点，在每平方厘米内不多于3点，且在镀件的总斑点数不超过 10点。 c、在非联接或非接角处，高度不超过1.5毫米的流挂滴留或熔渣。 d、镀件与挂具及操作工具的接触伤痕，但不露铁。
3、锌附着量和锌层厚度 A、镀件厚度为3-4毫米时，锌附着量应低于460克/米，即锌层平均厚度不低于65微米。 B、镀件厚度大于4毫米时，锌附着量应不低于610克/米，即锌层平均厚度不低于86微米。 C、镀层均匀性：镀锌层基本均匀用硫酸铜溶液试验浸蚀五次不露铁。 D、镀层附着性：镀件的锌层应与基本金属结合牢固有足够的附着强度，经锤击试验不脱落，不凸起。 4、待镀件要求 A、待镀件表面应平整，且没有用酸洗方法不能清除的污秽。如油漆、油脂、水泥、柏油及过分烂的有害物质。 B、焊接构件的所有焊缝都应密封，不得有空气。 C、管件和容器件必须有排气和进锌孔。 D、工件应不带螺纹的成品焊接钢管，如有螺纹应加以保护。 5、试验方法 A、锌附着量测定采用磁性厚度计，直接测量锌层厚度。 B、镀层均匀性测定采用流酸铜溶液浸蚀试验方法。 6、伸裁方法 A、对锌层附着量，锌层厚度，锌层的均匀性，附着性有争议时，取试样与产品在同一工艺条件下镀锌试验，不符合本 标准要求的为不合格品。 B、产品出厂抽验方法，第一次若不合格，则再按有关规定抽验，若仍不合格，则判定该批产品为不合格。 7、检验入库 A、检验合格的镀件应由专职检验人员书面签证后，才能例入合格处。 B、合格品应按各种规格堆放整齐。 8、热镀锌工艺流程图： [来件检验]-[预清除]-[脱脂]-[清洗]-[酸洗]-[清酸]-[浸溶剂]-[干燥]-[热浸锌]-[除余锌]-[冷却、纯化]-[清洗]-[自检整修]-[成品检验]-[合格出厂] 参考来源：https://www.doczj.com/doc/3914550488.html, https://www.doczj.com/doc/3914550488.html, https://www.doczj.com/doc/3914550488.html,
轧钢生产工艺流程 1、棒材生产线工艺流程 钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库 (1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。 ①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。 ②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。 (2)、钢坯加热 钢坯加热是热轧生产工艺过程中的重要工序。 ①、钢坯加热的目的 钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。 ②、三段连续式加热炉 所谓的三段即：预热段、加热段和均热段。 预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。（一般预加热到300～450℃） 加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。 均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。 ③、钢坯加热常见的几种缺陷 a、过热 钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。 过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。 为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。 b、过烧 钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。 过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。过烧钢除重新冶炼外无法挽救。 避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。 c、温度不均 钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。温度不均的钢坯，轧制时轧件尺寸精度难以稳定控制，且易造成轧制事故或设备事故。 避免方法：合理控制炉温和加热速度；做好轧制与加热的联系衔接。 d、氧化烧损 钢坯在室温状态就产生氧化，只是氧化速度较慢而已，随着加热温度的升高氧化速度加快，当钢坯加热到1100—1200℃时，在炉气的作用下进行强烈的氧化而生成氧化铁皮。氧化铁皮的产生，增加了加热烧损，造成成材率指标下降。 减少氧化烧损的措施：合理加热制度并正确操作，控制好炉内气氛。 e、脱碳 钢坯在加热时，表面含碳量减少的现象称脱碳，易脱碳的钢一般是含碳量较高的优质碳素结
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保

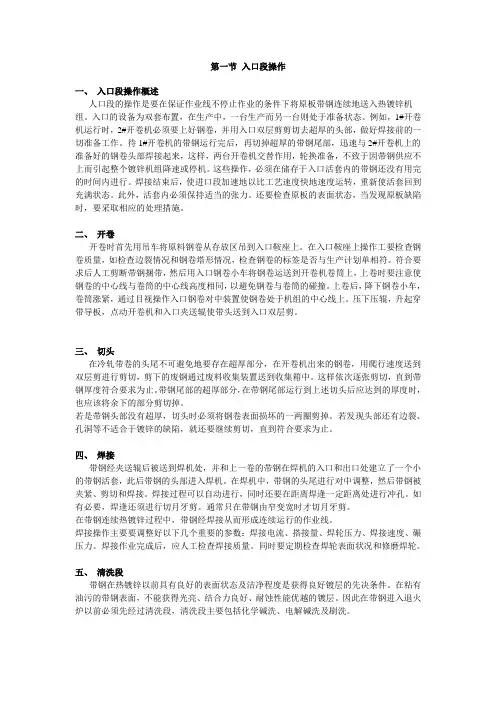

热镀锌线与工艺操作流程 一、入口段操作概述 人口段的操作是要在保证作业线不停止作业的条件下将原板带钢连续地送入热镀锌机组。入口的设备为双套布置，在生产中，一台生产而另一台则处于准备状态。例如，1#开卷机运行时，2#开卷机必须要上好钢卷，并用入口双层剪剪切去超厚的头部，做好焊接前的一切准备工作。待1#开卷机的带钢运行完后，再切掉超厚的带钢尾部，迅速与2#开卷机上的准备好的钢卷头部焊接起来，这样，两台开卷机交替作用，轮换准备，不致于因带钢供应不上而引起整个镀锌机组降速或停机。这些操作，必须在储存于入口活套内的带钢还没有用完的时间内进行。焊接结束后，使进口段加速地以比工艺速度快地速度运转，重新使活套回到充满状态。此外，活套内必须保持适当的张力。还要检查原板的表面状态，当发现原板缺陷时，要采取相应的处理措施。 二、开卷 开卷时首先用吊车将原料钢卷从存放区吊到入口鞍座上。在入口鞍座上操作工要检查钢卷质量，如检查边裂情况和钢卷塔形情况，检查钢卷的标签是否与生产计划单相符。符合要求后人工剪断带钢捆带，然后用入口钢卷小车将钢卷运送到开卷机卷筒上，上卷时要注意使钢卷的中心线与卷筒的中心线高度相同，以避免钢卷与卷筒的碰
