球墨铸铁件皮下气孔缺陷的特征和形成原因
球墨铸铁是20世纪五十年代发展起来的一种高强度铸铁材料，其是通过球化和孕育处理得到的球状石墨，综合性能仅次于钢，在后期的铸造生产中球墨铸铁的应用非常广泛。然而不管是哪种材质的铸件，其在生产过程中也都避免不了各种铸造缺陷的产生，球墨铸铁件在生产中也存在着诸如球化不良和球化衰退、缩孔和缩松、皮下气孔等缺陷，下面就皮下气孔缺陷分享下相关经验。

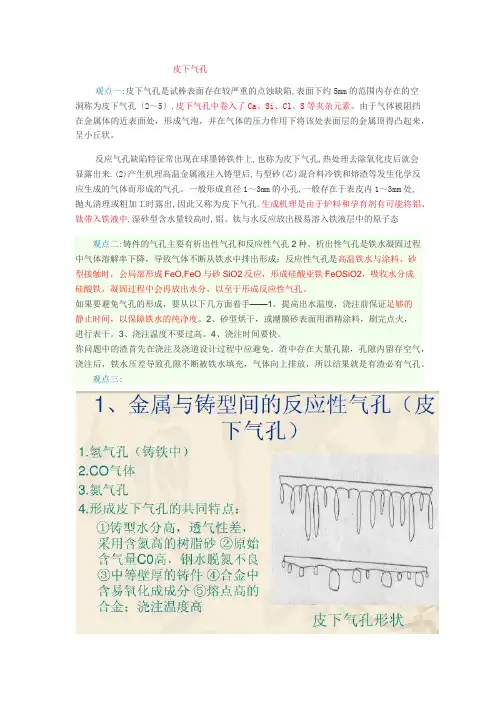

球墨铸铁件的生产过程中，在热处理、抛丸清理后或机加工时常会发现一些直径大约为0。5-3mm，形状为球形、椭圆状或针孔状内壁光滑的孔洞，这些孔洞一般在铸件表皮下2-3mm分布，这就是所谓的皮下气孔。
皮下气孔的形成是由于含镁铁液表面的张力大，容易形成氧化膜，这对阻碍析出气体和入侵气体的排出有一定影响，这些气体滞留于皮下就会形成气孔。另外，球墨铸铁糊状凝固特点使气体通道较早被堵塞，也会促进皮下气孔缺陷的形成。
皮下气孔缺陷的存在可对球墨铸铁件质量形成不同程度的影响，在生产中，企业要尽量的控制该缺陷的产生，以提升球墨铸铁件质量。
球墨铸铁是20世纪五十年代发展起来的一种高强度铸铁材料，其是通过球化和孕育处理得到的球状石墨，综合性能仅次于钢，在后期的铸造生产中球墨铸铁的应用非常广泛。然而不管是哪种材质的铸件，其在生产过程中也都避免不了各种铸造缺陷的产生，球墨铸铁件在生产中也存在着诸如球化不良和球化衰退、缩孔和缩松、皮下气孔等缺陷，下面就皮下气孔缺陷分享下相关经验。
球墨铸铁件的生产过程中，在热处理、抛丸清理后或机加工时常会发现一些直径大约为0。5-3mm，形状为球形、椭圆状或针孔状内壁光滑的孔洞，这些孔洞一般在铸件表皮下2-3mm分布，这就是所谓的皮下气孔。
皮下气孔的形成是由于含镁铁液表面的张力大，容易形成氧化膜，这对阻碍析出气体和入侵气体的排出有一定影响，这些气体滞留于皮下就会形成气孔。另外，球墨铸铁糊状凝固特点使气体通道较早被堵塞，也会促进皮下气孔缺陷的形成。
皮下气孔缺陷的存在可对球墨铸铁件质量形成不同程度的影响，在生产中，企业要尽量的控制该缺陷的产生，以提升球墨铸铁件质量。
