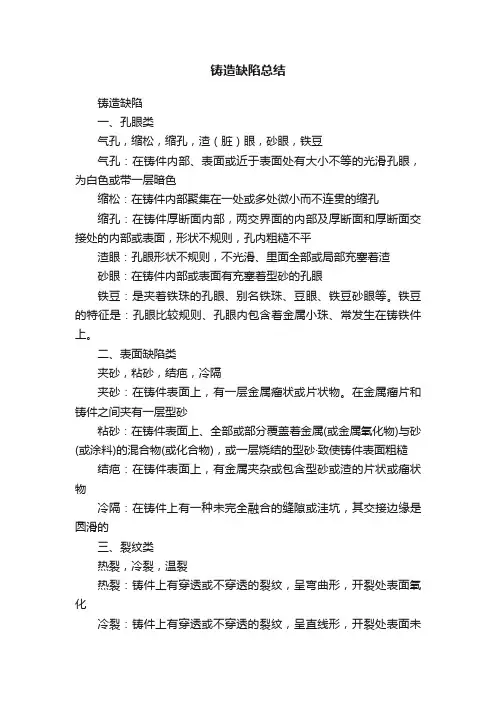

铸造缺陷
一、孔眼类
气孔，缩松，缩孔，渣（脏）眼，砂眼，铁豆
气孔：在铸件内部、表面或近于表面处有大小不等的光滑孔眼，为白色或带一层暗色
缩松：在铸件内部聚集在一处或多处微小而不连贯的缩孔
缩孔：在铸件厚断面内部，两交界面的内部及厚断面和厚断面交接处的内部或表面，形状不规则，孔内粗糙不平
渣眼：孔眼形状不规则，不光滑、里面全部或局部充塞着渣
砂眼：在铸件内部或表面有充塞着型砂的孔眼
铁豆：是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。铁豆的特征是：孔眼比较规则、孔眼内包含着金属小珠、常发生在铸铁件上。
二、表面缺陷类
夹砂，粘砂，结疤，冷隔
夹砂：在铸件表面上，有一层金属瘤状或片状物。在金属瘤片和铸件之间夹有一层型砂
粘砂：在铸件表面上、全部或部分覆盖着金属(或金属氧化物)与砂(或涂料)的混合物(或化合物)，或一层烧结的型砂·致使铸件表面粗糙
结疤：在铸件表面上，有金属夹杂或包含型砂或渣的片状或瘤状物
冷隔：在铸件上有一种未完全融合的缝隙或洼坑，其交接边缘是圆滑的
三、裂纹类
热裂，冷裂，温裂
热裂：铸件上有穿透或不穿透的裂纹，呈弯曲形，开裂处表面氧化
冷裂：铸件上有穿透或不穿透的裂纹，呈直线形，开裂处表面未氧化。
温裂：温裂又称热处理裂纹由切割、焊接或热处理不当引起。特征是：铸件上有穿透或不穿透的裂纹，开裂处金属表面氧化。
四、铸件形状、尺寸和重量不合格类
浇不足，落砂，抬箱，错箱，偏芯，变形，多肉，损伤，形状尺寸不合格
浇不足：由于金属液未完全充满型腔而产生的铸件缺肉
落砂：由于砂型或泥芯大块脱落产生的，铸件产生多肉或缺肉
抬箱：由于金属液的压力，使上下型分离而造成的铸件外形及尺寸与图样不符
错箱：铸件的一部分与另一部分在分型面上错开，发生相对的位移
偏芯：由于泥芯的位置发生了不应有的变化，而引起的铸件形状与尺寸与图样不符
变形：由收缩应力引起的铸件外形和尺寸与图样不符
损伤：在打箱、搬运或清理时，损坏了铸件的完整性
五、铸件成分组织性能不合格类
化学成分不合格，金相不合格，偏析，过硬，物理机械性能不合格
偏析：同一铸件上化学成分、金相组织和性能不一致，多发生在有色金属件和厚壁钢铸件上
过硬：（白口）铸件全部或局部过硬，有时断面呈白色，使铸件难以加工。多发生在铸铁件上
物理机械性能不合格：铸件的物理机械性能如强度、硬度、延伸率、冲击值以及耐热、耐磨、耐蚀等性能不合技术条件
1.转子断条 产生断条的原因： 1）转子铁芯压装过紧，铸铝转子铁芯涨开，有过大的拉力加在铝条上，将铝条拉断。2）铸铝后脱模过早，铝水未凝固好，铝条由铁芯涨力而断裂。 3）铸铝前，转子铁芯槽内有杂物。 4）铝条中有气孔，或清渣不好，铝水中有杂物。 5）单冲时转子冲片各别槽孔漏冲。 6）浇注时中间停顿。因为铝水极易氧化，先后浇入的铝水因氧化而结合不到一起，出现“冷隔”。 转子断条对电机性能的影响是： 如果转子断条，则转子电阻很大，所以起动转矩很小； 转子电阻增大，转子耗损增大，效率降低，升温高，转差率大。 2.转子细条 产生细条的原因： 1）离心机转速过高，离心力太大，使槽底部导条没有铸满（抛空）。 2）转子槽孔过小，铝水流动困难（遇此情况应适当提高铁芯预热温度）。 3）转子错片，槽斜线不成一直线，阻碍铝水流动。 4）铁芯预热温度低，铝水浇入后流动性变差。 转子细条使转子电阻增大，效率降低，温升高，转差率大。 3.转子气孔 产生气孔的主要原因： 1）铝水清化处理不好，铝水中含气严重，浇注速度太快或排气槽过小时，模型中气体来不及排出（压力铸铝尤为严重）。 2）铁芯预热温度过低，油渍没有烧尽即进行铸铝，油渍挥发在工件中形成气孔。 3）在低压铸铝时，如果升液管漏气严重，则通入坩埚的压缩空气会进入升液管，与铝水一起跑入转子里而形成气孔。 转子气孔使转子电阻增大，效率降低，温升高，转差率大。 4.浇不满
产生浇不满的主要原因： 1）铝水温度过低，铝水流动性差。 2）铁芯、模具预热温度过低，铝水浇入后迅速降温，流动性变差。 3）离心机转速太低，离心力过小，铝水充填不上去。 4）浇入铝水量不够。 5）铸铝模内浇口截面积过小，铝水过早凝固堵住铝水通道。 浇不满使转子电阻增大，效率降低，温升高，转差率大。 5.缩孔 产生缩孔的主要原因： 1）铝水、模具、铁芯温度搭配不适当，达不到顺序凝固和合理补缩的目的。如果上模预热温度过低，铁芯预热温度上下端不均匀，使浇门处铝水先凝固，上端环铝水凝固时得不到铝水补充，造成上端环缩孔。因为缩孔总是产生在铝水最后凝固的地方。 2）模具结构不合理，如内浇口截面积过小或分流器过高，使铝水在内浇口处通道增长，内浇口处铝水先凝固，造成补缩不良，会使上端环出现缩孔。又如模具密封不好或安装不当造成漏铝，则使得浇门处铝水量过少。无法起到补缩作用也容易造成缩孔。 缩孔使转子电阻增大，效率降低，温升高，转差率大。 6.裂纹 产生裂纹的主要原因： 1）工业纯铝中杂质含量不合理。工业纯铝中常有的杂质是铁和硅，大量实验分析证实，硅铁含量比对裂纹的影响很大，即硅铁比在1.5~10之间时容易出现裂纹。 2）铝水温度过高（超过800℃）时铝的晶粒变粗，伸长率降低，受不住在冷凝过程中产生的收缩力而形成裂纹。 3）转子端环尺寸设计不合理（厚度和宽度之比小于0.4）。 4）风叶、平衡柱和端环连接处圆角过小，因应力集中产生裂纹。
常见铸件缺陷分析缺陷种类，缺陷名称生产原因 多肉类飞翅（飞边） 1．砂型表面不光洁，分型面不增整 2．合理操作xx准确 3．砂箱未固紧 4．未放压铁，或过早除去压铁 5．芯头与芯座间有空隙 6．压射前机器调整、操作不正确 7．模具镶块、活块已磨损或损坏，锁紧元件失效8．模具强度不够，发生变形 9．铸件投影面积过大，锁模力不够 10．型壳内层有裂隙，涂料层太薄 毛刺 1.合型操作不准确 2.砂箱未固紧 3.芯头与芯座间有空隙 4.分型面加工精度不够 5.参考飞翅内容 抬箱 1．砂箱未固紧
2．压铁质量不够，或过早除去压铁 胀砂 1．砂型紧实度低： 壳型强度低 2．砂型表面硬度低 3．金属液压头过高 冲砂 1．砂型紧实度不够，型壳强度不够 2．浇注系统设计不合理 3．金属流速过快，充型不稳定 4．压射压力过高，压射速度过快 5．金属液头过高 掉砂 1．合型操作不正确 2．型砂紧实度不够 3．型壳强度不够，发生破裂 铸件缺陷分析 缺陷种类缺陷名称产生原因 多肉类外渗物（外渗豆）内渗物（内渗豆） 1．铸型、型号、型芯发气最大，透气性低，排气不畅2．合金液有偏析倾向
3．凝固温度范围宽或凝固速度过慢 xx类气孔、针孔 1．铸件结构设计不正确，热节过多、过大 2．铸型、型壳、型芯、涂料等发气量大，透气性低，排气不畅 3．凝固温度范围宽，凝固速度数低 4．合金液含气量高，氧化夹杂物多 5．凝固时外压低 6．冷铁表面未清理干净，未挂涂料或涂料烘透 7．铜合金脱氧不彻底 8．浇注温度过高，浇注速度过快 缩孔 1．铸件结构设计不合理，壁厚悬殊，过渡外圆角太小： 热节过多、过大 2．浇注系统、冷铁、冒口安放不合理，不利于定向凝固 3．冒口补缩效率低 4．浇注温度过高 5．压射建压时间长，增压不起作用撮终补压压力不足，或压室的充满度不合理 6．比压太小，余料饼术薄，补压不起作用 7．内浇道厚度过小，溢流槽容量不够 8．熔模的模组分布不合理，造成局部散热困难
铸件常见缺陷的鉴别、起因、修补及检验----------------------------------------------福联造型，呋喃树脂、酚醛树脂、覆膜砂专家 1.缺陷的分类 铸件常见缺陷分为孔眼、裂纹、表面缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格五大类。(注：主要介绍铸钢件容易造成裂纹的缺陷) 1.1孔眼类缺陷 孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、铁豆。 1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。 铸件气孔的特征是：一般是园形或不规则的孔眼，孔眼内表面光滑，颜色为白色或带一层旧暗色。(如照片) 气孔 照片1 产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型或泥芯透气性差等。 1.1.2缩孔 缩孔别名缩眼，由收缩造成的孔洞。 缩孔的特征是：形状不规则，孔内粗糙不平、晶粒粗大。
产生的原因是：金属在液体及凝固期间产生收缩引起的，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。浇注温度过高浇注速度过快等。 1.1.3缩松 缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。 缩松的特征是：微小而不连贯的孔，晶粒粗大、各晶粒间存在明显的网状孔眼，水压试验时渗水。(如照片2) 缩松 照片2 产生的原因同以上缩孔。 1.1.4渣眼
渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。 渣眼的特征是：孔眼形状不规则，不光滑、里面全部或局部充塞着渣。(如照片3) 渣眼 照片3 产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。 1.1.5砂眼 砂眼是夹着砂子的砂眼。 砂眼的特征是：孔眼不规则，孔眼内充塞着型砂或芯砂。 产生的原因是：合箱时型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。 1.1.6铁豆 铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。
铸钢件缺陷产生的原因分析 铸钢阀门由于其成本的经济性和设计的灵活性,因而得到广泛的运用。由于阀门铸件的基本结构属于中空结构，形状比较复杂，铸造工艺受到铸件尺寸、壁厚、气候、原材料和施工操作的种种制约，因此，铸钢件常常会出现砂眼、气孔、裂纹、缩松、缩孔和夹杂物等各种铸造缺陷, 生产控制有一定难度，尤以砂型铸造的合金钢铸件为多。因为钢中合金元素越多钢液的流动性越差,铸造缺陷就更容易产生。 一、铸钢的铸造工艺特点 铸钢的熔点较高，钢液易氧化、钢水的流动性差、收缩性大，其体收缩率为10～14%，线收缩为1.8～2.5%。为防止铸钢件产生浇不足、冷隔、缩孔和缩松、裂纹及粘砂等缺陷，必须采取较为复杂的工艺措施： 1、由于钢液的流动性差，为防止铸钢件产生冷隔和浇不足，铸钢件的壁厚不能小于8mm；浇注系统的结构力求简单；采用干铸型或热铸型；适当提高浇注温度，一般为1520°～1600℃，因为浇注温度高，钢水的过热度大、保持液态的时间长，流动性可得到改善。但是浇温过高，会引起晶粒粗大、热裂、气孔和粘砂等缺陷。因此一般小型、薄壁及形状复杂的铸件，其浇注温度约为钢的熔点温度+150℃；大型、厚壁铸件的浇注温度比其熔点高出100℃左右。 2、由于铸钢的收缩量较大，为防止铸件出现缩孔、缩松缺陷，在铸造工艺上大都采用冒口、冷铁和补贴等措施，以实现顺序凝固。
3、为防止铸钢件产生缩孔、缩松、气孔和裂纹缺陷，应使其壁厚均匀、避免尖角和直角结构、在铸型用型砂中加锯末、在型芯中加焦炭、以及采用空心型芯和油砂芯等来改善砂型或型芯的退让性和透气性。 4、铸钢的熔点高，相应的其浇注温度也高。高温下钢水与铸型材料相互作用，极易产生粘砂缺陷。因此，应采用耐火度较高的人造石英砂做铸型，并在铸型表面刷由石英粉或锆砂粉制得的涂料。为减少气体来源、提高钢水流动性及铸型强度，大多铸钢件用干型或快干型来铸造，如采用CO2硬化的水玻璃石英砂型。 二、铸钢件常见的铸造缺陷 铸钢件在生产过程中经常会发生各种不同的铸造缺陷，常见的缺陷形式有：砂眼、粘砂、气孔、缩孔、缩松、夹砂、结疤、裂纹等。 A ）砂眼缺陷 砂眼是由于金属液从砂型型腔表面冲下来的砂粒（块），或者在造型、合箱操作中落入型腔中的砂粒（块）来不及浮入浇冒系统，留在铸件内部或表面而造成的。砂眼缺陷处内部或表面有充塞着型（芯）砂的小孔，是一种常见的铸造缺陷。 B）粘砂缺陷 在铸件表面上，全部或部分覆盖着一层金属(或金属氧化物)与砂（或涂料）的混（化）合物或一层烧结构的型砂，致使铸件表面粗糙，难于清理。粘砂多发生在型、芯表面受热作用强烈的部位，分机械粘砂和化学粘砂两种。机械粘砂是由金属液渗入铸型表面的微孔中形成的，当渗入深度小于砂粒半径时，铸件不形成粘砂，只是表面粗糙，当渗入深度
铸件缺陷 铸件表面的砂孔和渣孔通常合称为“砂眼”。 翻砂过程中，气体或杂质在铸件内部或表面形成的小孔，是铸件的一种缺陷。 例：铸件外轮廓精加工后，不得有气孔等铸造缺陷。砂（渣）眼在铸件表面上出现分布不均匀的小空洞，通常呈现不规整，深浅不一且内部较不光洁，无冷口现象。它主要是由于铁水不干净，浇注时夹渣混入，滤渣片下放时铲砂。铸型中残余小砂粒随铁水冲入型腔。合模时，铸型之间或铸型与砂芯之间挤压造成砂粒脱落。铸型砂性能不良（如：水分低，强度低等）方案设计时入水太快易造成冲砂。 铸造砂眼产生的原因 主要原因：1：型腔内沙粒没清净。2：浇注前从浇道或冒口等开放处侵入了沙粒。3：砂型强度不够，受外力作用引起脱落。4：浇注不连续或浇注速度太慢导致型腔内沙粒不能顺利漂浮到冒口上，而滞留在温度较低的地方。5：温度太高、浇注速度太快冲刷浇道卷入沙粒。 砂型铸造中为什么会出现多肉或缺肉 1、当型腔中某一部位的型砂由于各种原因而脱落时，便会留下一个凹坑，当金属液充满型 腔时，凹坑就变成了一块凸出的多肉。砂眼与多肉是一对相辅相成的缺陷。当铸型掉砂时，掉砂的地方便形成多肉，掉下的砂则形成砂眼或缺肉。 2、多肉的另一种可能是涨箱；砂眼与掉下的砂没有明确关系 铸造黑皮 在钢铁铸件外表面形成的一层氧化皮，俗称黑皮。可以采用喷砂的方法去除，当然也可以用机加工手段去除，不方便的地方可以用酸洗的方法去除。有这层氧化皮后，由于这层氧化皮可能脱落，外观变得不好看，不易采取油漆电镀等防腐措施，如果浸在液体中使液体出现杂质。应该讲没有多少正面作用。 1、提高浇铸温度，采用保温冐口，铁水防氧化保护。适当增加加工余量 2、有可能是加工时刀具磨损过度导致刀具和零件产生摩擦产生的。请检查更换刀具。 3、适当增加加工余量
常见铸造缺陷产生的原因及防止方法 铸件缺陷种类繁多，产生缺陷的原因也十分复杂。它不仅与铸型工艺有关，而且还与铸造合金的性制、合金的熔炼、造型材料的性能等一系列因素有关。因此，分析铸件缺陷产生的原因时，要从具体情况出发，根据缺陷的特征、位置、采用的工艺和所用型砂等因素，进行综合分析，然后采取相应的技术措施，防止和消除缺陷。 一、浇不到 1、特征 铸件局部有残缺、常出现在薄壁部位、离浇道最远部位或铸件上部。残缺的边角圆滑光亮不粘砂。 2、产生原因 （1）浇注温度低、浇注速度太慢或断续浇注； （2）横浇道、内浇道截面积小； （3）铁水成分中碳、硅含量过低； （4）型砂中水分、煤粉含量过多，发气量大，或含泥量太高，透气性不良；] （5）上砂型高度不够，铁水压力不足。 3、防止方法 （1）提高浇注温度、加快浇注速度，防止断续浇注； （2）加大横浇道和内浇道的截面积； （3）调整炉后配料，适当提高碳、硅含量； （4）铸型中加强排气，减少型砂中的煤粉，有机物加入量； （5）增加上砂箱高度。 二、未浇满 1、特征 铸件上部残缺，直浇道中铁水的水平面与铸件的铁水水平面相平，边部略呈圆形。 2、产生原因 （1）浇包中铁水量不够； （2）浇道狭小，浇注速度又过快，当铁水从浇口杯外溢时，操作者误认为铸型已经充满，停浇过早。
3、防止方法 （1）正确估计浇包中的铁水量； （2）对浇道狭小的铸型，适当放慢浇注速度，保证铸型充满。 三、损伤 1、特征 铸件损伤断缺。 2、产生原因 （1）铸件落砂过于剧烈，或在搬运过程中铸件受到冲撞而损坏； （2）滚筒清理时，铸件装料不当，铸件的薄弱部分在翻滚时被碰断； （3）冒口、冒口颈截面尺寸过大；冒口颈没有做出敲断面（凹槽）。或敲除浇冒口的方法不正确，使铸件本体损伤缺肉。 3、防止方法 （1）铸件在落砂清理和搬运时，注意避免各种形式的过度冲撞、振击，避免不合理的丢放； （2）滚筒清理时严格按工艺规程和要求进行操作； （3）修改冒口和冒口颈尺寸，做出冒口颈敲断面，正确掌握打浇冒口的方向。 四、粘砂和表面粗糙 1、特征 粘砂是一种铸件表面缺陷，表现为铸件表面粘附着难以清除的砂粒；如铸件经清除砂粒后出现凹凸不平的不光滑表面，称表面粗糙。 2、产生原因 （1）砂粒太粗、砂型紧实度不够； （2）型砂中水分太高，使型砂不易紧实； （3）浇注速度太快、压力过大、温度过高； （4）型砂中煤粉太少； （5）模板烘温过高，导致表面型砂干枯；或模板烘温过低，型砂粘附在模板上。 3、防止方法 （1）在透气性足够的情况下，使用较细原砂，并适当提高型砂紧实度；
铸件常见缺陷的判定及形成原因 一、毛刺： 缺陷判定 (1)铸件大部分或局部有圆形小疙瘩。 (2)浇口附近有圆形小疙瘩。（面层用的锆浆质量） 原因分析： 1.1浆的粘度太低（粘浆越厚、越稠利于控制，不过过厚、过稠又不利于干燥） 1.2滴浆时间太长，浆变的稀薄。 1.3配将搅拌不充分。（锆浆+硅溶胶，面层要求40+2s） 1.4锆浆老化：浆用的时间太长，出现胶凝（一般25天更换一次）超出有效期，强度变小。 1.5锆砂粒太粗，淋沙高度太高。 1.6化学粘砂：金属液与面层浆发生反应（Cro的含量多少）锆粉耐火度不够；浇注温度和培烧温度太高；局部过热。 1.7搅拌设备生锈（L型搅拌器）锆粉含铁磁性高。 1.8浇口附近有热点（一般浇口高15mm） 1.9涂料对蜡膜的浸润性差。 即：控制毛刺的关键在于控制面层质量（锆浆质量）。 二、跑火： 缺陷判定 型壳在浇注时金属液穿透铸件形成不规则的金属凸起，铸件内腔，凹槽内有多余金属称外炮火。 原因分析： （1）型壳在空洞或狭缝处的强度太低。 1.1结构不合理（盲孔、细孔，高度/直径>时应无事）（5、5层型壳） 1.2涂挂不良，欲湿、浮砂未清干净。 1.3干燥不良（物理硬化） 1.4浆粘度太低。 （2）型壳整体强度太低（层数不够） 2.1层数不够，一般大于4、5层或7、5层最大到10、5层。 2.2粘度太低。 （3）脱蜡裂（腊膨胀裂） （4）机械损伤。 （5）耐火材料热稳定性不好，高温强度低。 总论：跑火是因为所用型壳强度不够，或浇注时对型壳冲击力过大，或型壳急冷急热性差，或操作和运输过程中性壳撞击出现裂纹，在浇注时型壳开裂，钢液顺裂口外流造成。 内腔跑火则是由于内腔和凹槽等处局部未涂上涂料；涂料带气；未撒上砂使型壳存在孔隙，浇注时金属液进入空隙或穿透有缺陷的型壳形成。 三、剥落： 缺陷判定：铸件表面上有大小不等的，形状不规则的疤片状凸起物。 原因分析：
铸造铸件常见缺陷分析 铸造工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。 常见铸件缺陷及产生原因 .学习帮手.
缺陷名称特征产生的主要原因 气孔 在铸件部或表 面有大小不等 的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等 缩孔与缩松缩孔多分布在 铸件厚断面 处，形状不规 则，孔粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对； ③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少 砂眼在铸件部或表 面有型砂充塞 的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，浇口方向不对，金属液冲坏了砂 .学习帮手.
型；④合箱时型腔或浇口散砂未清理干净 粘砂铸件表面粗 糙，粘有一层 砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄 夹砂铸件表面产生 的金属片状突 起物，在金属 片状突起物与 铸件之间夹有 一层型砂①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢 错型铸件沿分型面 有相对位置错①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压 .学习帮手.
铸钢件常见铸造缺陷及预防措施 铸钢件在生产过程中经常会发生各种不同的铸造缺陷，如何预防这些缺陷，一直是铸件生产厂家关注的问题。本文主要介绍了笔者在这方面的一些认识和实践经验。 我车间主要采用传统湿型砂铸造工艺生产铸钢件，在长期的生产中，发现铸钢件主要出现以下铸造缺陷，砂眼，粘砂，气孔，缩孔，夹砂结疤，胀砂等等。 1.砂眼及其预防措施 砂眼缺陷处内部或表面有充塞着型（芯）砂的小孔，砂眼是一种常见的铸造缺陷，往往导致铸件报废。砂眼是由于金属液从砂型型腔表面冲下来的砂粒（块），或者在造型，合箱操作中落人型腔中的砂粒（块）来不及浮入浇冒系统，留在铸件内部或表面而造成的。 砂眼的预防措施： 1.1严格控制型砂性能，提高砂型芯的表面强度和紧实度，减少毛刺和锐角，减少冲砂。 1.2合箱前把型腔和砂芯表面的浮砂处理干净，平稳合箱，如果是明冒口或贯通出气眼，应避免散砂从中掉人型腔，合箱后要尽快浇注。 1.3设置正确合理的浇冒系统，避免金属液对型壁和砂芯的冲刷力过大。 1.4浇口杯表面要光滑，不能有浮砂。 2.粘砂及其预防措施 在铸件表面上，全部或部分覆盖着一层金属（或金属氧化物）与砂（或涂料）的混（化）合物或一层烧结构的型砂，致使铸件表面粗糙，难于清理。粘砂多发生在型、芯表面受热作用强烈的部位，分机械粘砂和化学粘砂两种。机械粘砂是由金属液渗入铸型表面的微孔中形成的，当渗入深度小于砂粒半径时，铸件不形成粘砂，只是表面粗糙，当渗入深度大于砂粒半径时，就形成机械粘砂，化学粘砂是金属氧化物和造型材料相互进行化学作用的产物，与铸件牢固地结合在一起而形成的。 粘砂的预防措施： 2.1选用耐火度高的砂，以提高型砂，芯砂的耐火度，原砂的SiO2含量在96%（质量分数）以上，而且砂粒应对粗些。铸钢件的浇注温度越高，壁厚越厚，对原砂中SiO2含量的要求越高。
铸造铸件常见缺陷分析 工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。 1
常见铸件缺陷及产生原因 缺陷名称特征产生的主要原因 气孔 在内部或表面 有大小不等的 光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等 缩孔与缩松缩孔多分布在 铸件厚断面 处，形状不规 则，孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对； ③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少 2
砂眼 在铸件内部或 表面有型砂充 塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净 粘砂铸件表面粗 糙，粘有一层 砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄 夹砂铸件表面产生 的金属片状突 起物，在金属 片状突起物与 铸件之间夹有①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢 3
一层型砂 错型铸件沿分型面 有相对位置错 移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁，浇注时产生错箱 冷隔铸件上有未完 全融合的缝隙或洼坑，其交接处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满 浇不足 铸件未被浇满 裂纹铸件开裂，开 裂处金属表面①铸件结构设计不合理，壁厚相差太大，冷却不均匀；②砂型和型芯的退让性差，或春砂过紧；③落 4
铸造铸件常见缺陷分析铸造工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。
常见铸件缺陷及产生原因缺陷名称特征产生的主要原因 气孔 在铸件内部或表面有 大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等 缩孔与缩松缩孔多分布在铸件厚 断面处，形状不规则， 孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少
砂眼 在铸件内部或表面有 型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型； ④合箱时型腔或浇口内散砂未清理干净 粘砂铸件表面粗糙，粘有一 层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄 夹砂铸件表面产生的金属 片状突起物，在金属片 状突起物与铸件之间①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢
夹有一层型砂错型 铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁，浇注时产生错箱 冷隔铸件上有未完全融合 的缝隙或洼坑，其交接 处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满
铸造（铸铁）缺陷种类 铸铁件生产过程中会产生各种铸造缺陷，其典型种类有：裂纹、缩孔、缩松、气孔及夹渣。 ——裂纹 铸铁件冷裂纹的外形呈连续的直线状或圆滑曲线，而且常常是穿过晶粒而不是沿晶界断裂。冷裂纹断口干净，具有金属光泽或呈轻微的氧化色。冷裂纹是铸铁件已处于较低温度下在弹性状态时，铸造应力超过铸铁的强度极限而产生的。冷裂纹往往出现在铸铁件受拉伸的部位，特别是有应力集中的地方。 ——缩松 球墨铸铁与灰铸铁相比，因它倾向于“糊状凝固方式”，因而在铸件断面上有较宽的凝固区域，形成坚固外壳的时间较长；相当一部分石墨球是在奥氏体外壳包围下成长，石墨成长时的膨胀力很容易通过奥氏体壳的接触而传递到铸件外壳，从而表现出远比灰铸铁要大的共晶石墨化膨胀力；由于球化处理时加入了镁和稀土元素，增加了铸铁的白口化倾向；同时其共晶团的尺寸比灰铸铁细小得多，所以共晶团之间细小的间隙很难得到铁液的充分补缩。上述这些特点，在生产实际中使球墨铸铁件常常表现出有较大的外形尺寸胀大以及产生缩松的倾向。 ——气孔 铸铁件中存在两类气孔：一类是析出性气孔，另一类是反应性气孔。 铸铁件在凝固过程中，由于温度降低，溶解的气体处于饱和状态，气体以气泡形态逐渐向铁液表面扩散，最终脱离吸附状态，但在实际生产条件下，铁液在铸型内降温较快，气泡上浮困难，或铸件表面已凝固，气泡来不及排除而造成气孔。这一类气孔称为析出性气孔。析出性气孔一般在铸件最后凝固处，冒口附近较多。 铁液与铸型之间或铁液内部发生化学反应所产生的气孔称为反应性气孔，它们常分布在铸铁件表面皮下1-3mm处，所以通称皮下气孔。 ——非金属夹杂物 铸铁在熔炼和铸造过程中，各种金属元素与非金属元素发生化学反应而产生各种化合物，以及铁液与外界物质，如金属炉料表面的砂粒、锈蚀、炉衬、浇包衬等接触后发生的相
常见铸件缺陷分析 缺陷种类，缺陷名称生产原因 多肉类飞翅（飞边） 1．砂型表面不光洁，分型面不增整 2．合理操作朱准确 3．砂箱未固紧 4．未放压铁，或过早除去压铁 5．芯头与芯座间有空隙 6．压射前机器调整、操作不正确 7．模具镶块、活块已磨损或损坏，锁紧元件失效 8．模具强度不够，发生变形 9．铸件投影面积过大，锁模力不够 10．型壳内层有裂隙，涂料层太薄 毛刺 1.合型操作不准确 2.砂箱未固紧 3.芯头与芯座间有空隙 4.分型面加工精度不够 5.参考飞翅内容 抬箱 1．砂箱未固紧 2．压铁质量不够，或过早除去压铁 胀砂 1．砂型紧实度低：壳型强度低 2．砂型表面硬度低 3．金属液压头过高 冲砂 1．砂型紧实度不够，型壳强度不够 2．浇注系统设计不合理 3．金属流速过快，充型不稳定 4．压射压力过高，压射速度过快 5．金属液头过高 掉砂 1．合型操作不正确 2．型砂紧实度不够 3．型壳强度不够，发生破裂 铸件缺陷分析 缺陷种类缺陷名称产生原因 多肉类外渗物（外渗豆）内渗物（内渗豆） 1．铸型、型号、型芯发气最大，透气性低，排气不畅
2．合金液有偏析倾向 3．凝固温度范围宽或凝固速度过慢 孔洞类气孔、针孔 1．铸件结构设计不正确，热节过多、过大 2．铸型、型壳、型芯、涂料等发气量大，透气性低，排气不畅 3．凝固温度范围宽，凝固速度数低 4．合金液含气量高，氧化夹杂物多 5．凝固时外压低 6．冷铁表面未清理干净，未挂涂料或涂料烘透 7．铜合金脱氧不彻底 8．浇注温度过高，浇注速度过快 缩孔 1．铸件结构设计不合理，壁厚悬殊，过渡外圆角太小：热节过多、过大2．浇注系统、冷铁、冒口安放不合理，不利于定向凝固 3．冒口补缩效率低 4．浇注温度过高 5．压射建压时间长，增压不起作用撮终补压压力不足，或压室的充满度不合理 6．比压太小，余料饼术薄，补压不起作用 7．内浇道厚度过小，溢流槽容量不够 8．熔模的模组分布不合理，造成局部散热困难 缩松疏松 1．合金的凝固温度范围宽，或凝固速度低 2．合金液体含气量高，透气性差 3．参见缩孔类 裂纹、冷隔类冷裂 1．铸件结构设计不合理，如易变形产品道部位未加工艺加强肋，未给出预变形量：壁厚悬殊等 2．铸型、型壳、砂芯、模具等退让性差 3．铸件冷却过程中，冷却不均匀 4．铸型、型壳、模具温度过低 5．钢液中含氧量过高 6．铸件落砂过早 7．水爆温度过高 热裂 1．铸件结构设计不合理，壁厚悬殊，造成过渡区应力集中 2．铸型、型壳、型芯，模具退让性差 3．压铸件留模时间过长 4．浇注温度过高：晶粒粗大 5．合金液中气体、夹杂含量过高
铝铸件常见缺陷及整改办法 铝铸件常见缺陷及整改办法 1、欠铸（浇不足、轮廓不清、边角残缺）： 形成原因： （1）铝液流动性不强，液中含气量高，氧化皮较多。 （2）浇铸系统不良原因。内浇口截面太小。 （3）排气条件不良原因。排气不畅，涂料过多，模温过高导致型腔内气压高使气体不易排出。 防止办法： （1）提高铝液流动性，尤其是精炼和扒渣。适当提高浇温和模温。提高浇铸速度。改进铸件结构，调整厚度余量，设辅助筋通道等。 （2）增大内浇口截面积。 （3）改善排气条件，增设液流槽和排气线，深凹型腔处开设排气塞。使涂料薄而均匀，并待干燥后再合模。 2、裂纹： 特征：毛坯被破坏或断开，形成细长裂缝，呈不规则线状，有穿透和不穿透二种，在外力作用下呈发展趋势。冷、热裂的区别：冷裂缝处金属未被氧化，热裂缝处被氧化。 形成原因： （1）铸件结构欠合理，收缩受阻铸造圆角太小。 （2）顶出装置发生偏斜，受力不匀。 （3）模温过低或过高，严重拉伤而开裂。 （4）合金中有害元素超标，伸长率下降。 防止方法： （1）改进铸件结构，减小壁厚差，增大圆角和圆弧R，设置工艺筋使截面变化平缓。（2）修正模具。 （3）调整模温到工作温度，去除倒斜度和不平整现象，避免拉裂。 （4）控制好铝涂成份，成其是有害元素成份。 3、冷隔： 特征：液流对接或搭接处有痕迹，其交接边缘圆滑，在外力作用下有继续发展趋势。 形成原因： （1）液流流动性差。 （2）液流分股填充融合不良或流程太长。 （3）填充温充太低或排气不良。 （4）充型压力不足。 防止方法：
（1）适当提高铝液温度和模具温度，检查调整合金成份。 （2）使充填充分，合理布置溢流槽。 （3）提高浇铸速度，改善排气。 （4）增大充型压力。 4、凹陷： 特征：在平滑表面上出现的凹陷部分。 形成原因： （1）铸件结构不合理，在局部厚实部位产生热节。 （2）合金收缩率大。 （3）浇口截面积太小。 （4）模温太高。 防止方法： （1）改进铸件结构，壁厚尽量均匀，多用过渡性连接，厚实部位可用镶件消除热节。（2）减小合金收缩率。 （3）适当增大内浇口截面面积。 （4）降低铝液温度和模具温度，采用温控和冷却装置，改善模具热平衡条件，改善模具排气条件，使用发气量少的涂料。 5、气泡 特征：铸件表皮下，聚集气体鼓胀所形成的泡。 形成原因： （1）模具温度太高。 （2）充型速度太快，金属液流卷入气体。 （3）涂料发气量大，用量多，浇铸前未挥发完毕，气体被包在铸件表层。 （4）排气不畅。 （5）开模过早。 （6）铝液温度高。 防止方法： （1）冷却模具至工作温度。 （2）降低充型速度，避免涡流包气。 （3）选用发气量小的涂料，用量薄而均匀，彻底挥发后合模。 （4）清理和增设排气槽。 （5）修正开模时间。 （6）修正熔炼工艺。 6、气孔（气、渣孔） 特征：卷入铸件内部的气体所形成的形状规则，表面较光滑的孔洞。 形成原因：
压铸件常见缺陷及处理 一、飞边： 飞边就是铸件在分型面上（或活动部位处）突出过多的金属薄片。产生的原因有： 1.压射前机器的调整、操作不合适。 2.模具及滑块损坏，闭锁原件损坏 3.模具镶块及滑块磨损 4.模具强度不够造成变形 5.分型面上杂物未清理干净 6.投影面积计算不正确，超过锁模力 二、气泡 铸件表面下，聚齐气体因热胀将表面鼓起的泡，称为气泡。产生的原因： 1.模具温度过高 2.金属液卷入气体过多 3.涂料过多，浇入前未燃净，使挥发气体被包在铸件表面。 4.排气不畅 5.开模过早 三、孔穴 孔穴包括气孔和缩孔 气孔，气孔有两种：一种是金属液卷入气体形成内表面光亮和光滑、形状较为规则的孔洞，另一种是合金熔炼不正确或精炼不够，气体溶解于合金中。压铸时，激冷甚剧，凝固很快，溶于金属中的气体来不及析出，使金属内的气体留在铸件内形成孔洞。产生的原因有： 1.浇口位置选择和导流不当，导致金属液进入型腔产生正面撞击及漩涡。 2.流道形状设计不良， 3.压室充满度不够 4.内浇口速度太高，形成端流。 5.排气不畅 6.模具型腔位置太深 7.机械加工于量太大 8.涂料过多，在填充前未燃尽 9.炉料不干净，精炼不良 缩孔，铸件在凝固过程中，由于金属补充不足形成的暗色、形状不规则的孔洞。产生的原因有： 1.合金规范不合适，浇入温度过高 2.金属液过热时间太长 3.比压太低 4.余料柄太薄，最终补压不到作用 5.内浇口截面积过小（主要是厚度不够） 6.溢流槽位置不对或容量不够 7.铸件结构不合理，有热节部位，并且该处无法用溢流槽解决 8.铸件的壁厚变化太大 四、夹杂
夹杂又称为夹物、砂眼、夹渣。在铸件表面或内部形成不规则的孔穴部分或全部充塞着杂物，产生的原因有： 1.炉料不干净 2.合金精炼不够，熔渣未除净 3.舀取金属液时带入熔渣及金属氧化物 4.模具未清里干净 5.涂料中石墨太多 五、冷豆 冷豆也称铁豆，其表现是嵌在铸件表面，未和铸件完全融合的金属颗粒，产生的原因有： 1.浇注系统设置不当 2.填充速度过快 3.金属过早进入型腔 六、麻面 产生的原因是由于填充时，金属液分散成密集液滴，高速撞击型壁，结果形成具有强烈流向的细小、密集的麻点区域。 七、印痕 顶出原件引起：表现是在铸件表面上出现凹痕或凸痕，产生原因： 1.顶出原件调整不正确 2.推杆端部模损 3.推杆面积太小 4.开模过早 镶件或活动部分引起：表现在铸件平整的表面上出现阶梯痕迹，产生的原因有： 1.镶件部分松动 2.活动部分松动或磨损 3.镶件的侧壁表面由动定模互相穿插的镶件所形成 八、裂纹 铸件的基体被破坏或断开，形成细长的缝隙，呈不规则线性，在外力的作用下有发展的趋势，这种缺陷称为裂纹 原因： 铸件结构和形状引起的： 1.铸件的壁厚处与壁薄相接处转变剧烈 2.铸件上的转折处圆角不够 3.铸件上能安装推杆的位置不够，造成推杆分布不均衡 4.铸件设计上考虑不周收缩时产生应力而撕裂 模具的成型零件表面质量不好，装固不稳引起的： 1.成型表面沿出模方向有凹陷（或凹坑），铸件脱出撕裂 2.凸的成型表面其根部加工痕迹未能消除，铸件被撕裂 3.成型零件装固有偏斜，阻碍铸件脱出 顶出造成的： 1.模具的顶出原件安置不合理（位置或个数) 2.顶出机构偏斜，顶出力不均衡 3.模具的顶出机构与压铸机上的顶出器的连接不合理，或有歪斜，或动作不协调 4.顶动顶出时的机器顶杆长短不一致，液压顶出的顶棒长短不一致 合金的成分引起：
铸件缺陷分析、铸件质量检测数据处理一、铸件缺陷分析的分类（在GB/T5611-1998《铸造名词术语》中 归结为8类102种）。 二、铸件缺陷的分析。 1.气孔是气体聚集在铸件表面，皮下和内部而形成的空洞。气孔的 孔壁光滑，稍带氧化彩色，无一定形状，尺寸和位置。 ⑴.侵入性，由于浇注过程中液态金属对铸型激烈的热作用，使型砂 和芯砂中的发气物（水分、粘接剂和附加物）汽化、分解和燃烧，生存大量气体，以及型腔中原有的气体。侵入液态金属内部不能逸出所产生的空洞。（尺寸大）。 ⑵.析出性，溶解在液态金属气体中，在冷却凝固过程中，由于溶解 度降低而产生的。（数量多、尺寸小）。 ⑶.反应性：液态金属与铸型界面之间、液态金属与渣之间发生化学 反应形成的孔洞。 2.夹砂结疤，沟槽、鼠尾（由于型砂腔表面受热膨胀引起的）。 3.粘砂（一般是厚壁部分）
铸件质量标准 1、铸件的质量 铸件的质量一般包括下述三个方面： （1）内在质量它包括铸件材料的质量（化学成分、金相组织、冶金缺陷、物理及力学性能和某些特殊性能等）和铸件的内容铸造缺陷等。 （2）外观质量外观质量一般包括铸件表面质量（表面粗糙度等）、尺寸和重量精度（尺寸公差、形位公差、重量公差等）和外表铸造缺陷等。 （3）使用质量它包括切削性、耐蚀性、耐磨性、焊接性和工作寿命等。2、铸件的质量标准 铸件的质量标准可分为下述几个方面： （1）铸件的材质标准其均由国家标准或行业标准规定，当然目前使用的标准中缺项还很多。铸造工作者必须按产品图样中对材料的要求，严格按 标准规定对材质进行检验，一般可浇注本体试块或单独浇注试块来控制 铸件的力学性能。要通过检查铸件的金相组织来间接控制铸件的力学性 能，就必须找出两者之间的相互关系，由于这一过程与很多因素有关， 各铸造厂只能在铸件特定的生产条件下，积累经验和数据，大体定出本 厂的金相组织检查标准。 （2）铸件的精度标准其包括铸件尺寸及重量精度和铸件表面粗糙度，是铸件的一个重要质量指标。 （3）铸件表面及内部缺陷的修补标准在通常情况下，对于大多数只能制定工厂标准，一般由产品设计部门根据产品中铸件的工作环境和使用条件 制定。由于铸件的形状、结构及使用条件千差万别，很难为铸件的表面 及内部缺陷制定通用标准。不允许铸件的表面和内部存在任何缺陷，或 经修补后就不再影响铸件使用性及耐用性的缺陷，均可经适宜的方法进 行修补，将不合格的产品转变为合格品，以此降低生产成本是必要的。
球铁是近40年来我国发展起来的重要铸造金属材料。由于球状石墨造成的应力集中小，对基体的割裂作用也较小，故球铁的抗拉强度，塑性和韧性均高于其他铸铁。与相应组织的钢相比，塑性低于钢，疲劳强度接近一般中碳钢，屈强比可达0 7～0 8，几乎是一般碳钢的2倍，而成本比钢低，因此其应用日趋广泛。 当然，球铁也不是十全十美的，它除了会产生一般的铸造缺陷外，还会产生一些特有的缺陷，如缩松、夹渣、皮下气孔、球化不良及衰退等。这些缺陷影响铸件性能，使铸件废品率增高。为了防止这些缺陷的发生，有必要对其进行分析，总结出各种影响因素，提出防止措施，才能有效降低缺陷的产生，提高铸件的力学性能及生产效益。本文将讨论球铁件的主要常见缺陷:缩孔、缩松、夹渣、皮下气孔、石墨漂浮、球化不良及球化衰退。 1 缩孔缩松 1.1影响因素 (1)碳当量：提高碳量，增大了石墨化膨胀，可减少缩孔缩松。此外，提高碳当量还可提高球铁的流动性，有利于补缩。生产优质铸件的经验公式为Ｃ%+1/7Ｓｉ%>3 9%。但提高碳当量时，不应使铸件产生石墨漂浮等其他缺陷。 (2)磷：铁液中含磷量偏高，使凝固范围扩大，同时低熔点磷共晶在最后凝固时得不到补给，以及使铸件外壳变弱，因此有增大缩孔、缩松产生的倾向。一般工厂控制含磷量小于0 08%。 (3)稀土和镁：稀土残余量过高会恶化石墨形状，降低球化率，因此稀土含量不宜太高。而镁又是一个强烈稳定碳化物的元素，阻碍石墨化。由此可见，残余镁量及残余稀土量会增加球铁的白口倾向，使石墨膨胀减小，故当它们的含量较高时，亦会增加缩孔、缩松倾向。 (4)壁厚：当铸件表面形成硬壳以后，内部的金属液温度越高，液态收缩就越大，则缩孔、缩松的容积不仅绝对值增加，其相对值也增加。另外，若壁厚变化太突然，孤立的厚断面得不到补缩，使产生缩孔缩松倾向增大。 (5)温度：浇注温度高，有利于补缩，但太高会增加液态收缩量，对消除缩孔、缩松不利，所以应根据具体情况合理选择浇注温度，一般以1300～1350℃为宜。 (6)砂型的紧实度：若砂型的紧实度太低或不均匀，以致浇注后在金属静压力或膨胀力的作用下，产生型腔扩大的现象，致使原来的金属不够补缩而
铝合金压铸件常见缺陷及产生原因 压铸件的缺陷特征,产生原因,防止方法 名称流痕及花纹网状毛翅脆性裂纹缩孔缩松 特征及检查方法外观检查:铸件表面上有与金属液流动方向一致的条纹,有明显可见的与金属基体颜色不一样无方向性的纹路,无发展趋势。外观检查:压铸件表面上有网状发丝一样凸起或凹陷的痕迹,随压铸次数增加而不断扩大和延伸外观检查或金相检查:合金晶粒粗大或极小,使铸件易断裂或碰碎外观检查:将铸件放在碱性溶液中,裂纹处呈暗灰色金属基体的破坏与裂开呈直线或波浪形,纹路狭小而长,在外力作用下有发展趋向裂纹有穿透和不穿透两种解剖外观检查或探伤检查;缩孔表面呈暗色并不光滑,形状不规则的孔洞,大而集中的为缩孔,小而分散的为缩松 产生原因1,首先进入型腔的金属液形成一个极薄的而又不完全的金属层后,被后来的金属液所弥补而留下的痕迹。2,模温过低3,内浇道截面积过小及位置不当产生喷溅。4,作用于金属液上的压力不足花纹:涂料用量过多。1,压铸模型腔表面龟裂2,压铸模材质不当或热处理工艺不正确3,压铸模冷热温差变化太大4,浇注温度过高5,压铸模预热不足6,型腔表面粗糙7,压铸模壁薄或有尖角1,合金过热太大或保温时间过长2,激烈过冷,结晶过细3,铝合金含有锌铁等杂质太多4,铝合金中含铜超出规定范围在铸件上由于应力或外力而产生的裂纹1,锌合金铸件的裂纹(1)锌合金中有害杂质铅,锡,铁和镉的含量超过了规定范围(2)铸件从压铸模中取出过迟(3)型芯的抽出或推出受力不均(4)铸件的厚薄相接处转变剧烈(5)熔炼温度过高2,铝合金铸件的裂纹(1)合金中铁含量过高或硅含量过低(2)合金中有害杂质的含量过高,降低了合金的的可塑性(3)铝硅合金:铝硅铜合金含锌或含铜量过高;铝镁合金中含镁量过多(4)模具,特别是型芯温度太低(5)铸件壁厚有剧烈变化之处(6)留模时间过长(7)顶出时受力不均3,镁合金铸件的裂纹(1)合金中铝硅含量高(2)模具温度低(3)铸件壁厚薄变化剧裂(4)顶出和抽芯受力不均匀4,铜合金铸件的裂纹(1)黄铜中锌的含量过高(冷裂)或过低(热裂)(2)硅黄铜中硅的含量高(3)开模时间晚,特别是型芯多的铸件缩孔是压铸件在冷凝过程中,内部补偿不足而造成的孔穴1,浇注温度过高2,压射比压低3,铸件在结构上有金属积聚的部位和截面变化剧烈4,内浇道较小 防止方法1,提高模温2,调整内浇道截面积或位置3,调整内浇道速度及压力4,适当地选用涂料及调整用量1,正确选用压铸模材料及热处理工艺2,浇注温度不宜过高尤其是高熔点合金3,模具预热要充分4,压铸模要定期或压铸一定次数后退火,打磨成型部分表面1,合金不宜过热2,提高模具温度,降低浇注温度3,严格控制合金成分在允许的范围内1,合金材料的配比要注意杂质含量不要超过起点要求2,调整好开模时间3,要使推杆受力均匀4,改变壁厚不均匀性1,正确控制合金成分,在某些情况下:可在合金中加纯铝锭以降低合金中含镁量;或在合金中加铝硅中间合金以提高硅含量2,提高模具温度3,改变铸件结构4,调整抽芯机构或使推杆受力均匀1,合金中加纯镁以降低铝硅含量2,模具温度要控制在要求的范围内3,改进铸件结构消除厚薄变化较大的截面4,调整好型芯和推,杆使之受力均衡1,保证合金的化学成分合金元素取其下限:硅黄铜在配制时,硅和锌的含量不能同时取上限2,提高模具温度3,适当控制调整开模时间1,改变铸件结构消除金属积聚及截面变化大处2,在可能条件下降低浇注温度3,提高压射比压4,适当改善浇注系统,使压力更好的传递
