桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础.五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.

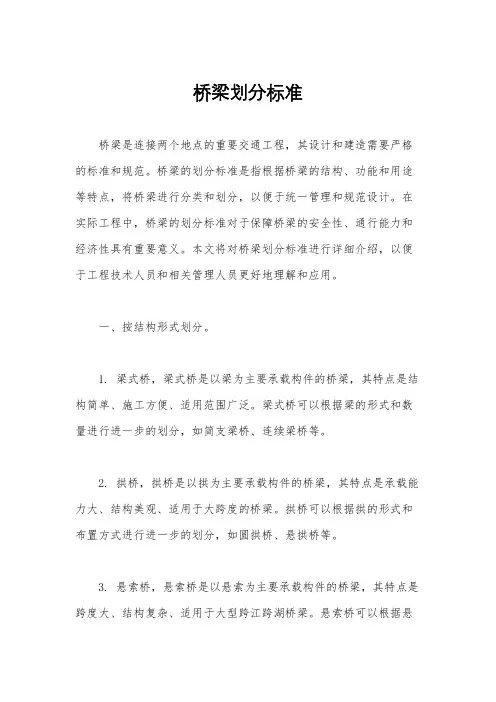

一、桥梁的分类：
按用途分为公路桥、公铁两用桥、人行桥、机耕桥、过水桥。
按跨径大小和多跨总长分为小桥、中桥、大桥、特大桥。
按结构分为梁式桥,拱桥,钢架桥,缆索承重桥(斜拉桥和悬索桥)四中基本体系,此外还有组合体系桥
按行车道位置分为上承式桥、中承式桥、下承式桥
按使用年限可分为永久性桥、半永久性桥、临时桥
按材料类型分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥桥梁分类多孔跨径总长L（米）单孔跨径L0（米）特大桥L≥500 L0≥100
大桥L≥100 L0≥40
中桥 30 小桥8≤L≤30 5 涵洞 L<8 L0<5 二、各类桥梁的基本特点: 梁式桥包括简支板梁桥,悬臂梁桥,连续梁桥.其中简支板梁桥跨越能力最小,一般一跨在8-20m.连续梁桥国内最大跨径在200m以下,国外已达240m. 拱桥在竖向荷载作用下,两端支承处产生竖向反力和水平推力,正是水平推力大大减小了跨中弯矩,使跨越能力增大.理论推算,混凝土拱极限跨度在500m左右,钢拱可达1200m.亦正是这个推力,修建拱桥时需要良好的地质条件. 刚架桥有T形刚架桥和连续刚构桥,T形刚架桥主要缺点是桥面伸缩缝较多,不利于高速行车.连续刚构主梁连续无缝,行车平顺.施工时无体系转换.跨径我国最大已达270m(虎门大桥辅航道桥) 缆索承重桥(斜拉桥和悬索桥) 是建造跨度非常大的桥梁最好的设计.道路或铁路桥面靠钢缆吊在半空，缆索悬挂在桥塔之间。斜拉桥已建成的主跨可达890m,悬索桥可达1991m. 组合体系桥有梁拱组合体系,如系杆拱,桁架拱,多跨拱梁结构等.梁刚架组合体系,如T形刚构桥等. 桁梁式桥：有坚固的横梁，横梁的每一端都有支撑。最早的桥梁就是根据这种构想建成的。他们不过是横跨在河流两岸之间的树干或石块。现代的桁梁式桥，通常是以钢铁或混凝土制成的长型中空桁架为横梁。这使桥梁轻而坚固。利用这种方法建造的桥梁叫做箱式梁桥。 悬臂桥：桥身分成长而坚固的数段，类似桁梁式桥，不过每段都在中间而 非两端支承。 拱桥：借拱形的桥身向桥两端的地面推压而承受主跨度的应力。现代的拱 桥通常采用轻巧、开敞式的结构。 吊桥：是建造跨度非常大的桥梁最好的设计。道路或铁路桥面靠钢缆吊在半空，钢缆牢牢地悬挂在桥塔之间。较古老的吊桥有的使用铁链，有的甚至使用 绳索而不是用钢缆。 拉索桥：有系到桥柱的钢缆。钢缆支撑桥面的重量，并将重量转移到桥柱上，使桥柱承受巨大的压力。 玻璃桥：纯玻璃制成的一种桥梁。（平板桥） 廊桥：加建亭廊的桥，称为亭桥或廊桥，可供游人遮阳避雨，又增加桥的形体变化。 三、中国桥梁的历史 历史和现状上看，绝大多数桥梁均架设在水面上，只有阁道桥和现代城市的行人天桥和行车天桥，是架设于高楼崇阁之间或通衢大道之上。 从对天生桥的利用到人工造桥，这是一个历史的飞跃过程。从简单的独木桥到今天的钢铁大桥；从单一的梁桥到浮桥、索桥、拱桥、园林桥、栈道桥、纤 道桥等；建桥的材料从以木料为主，到以石料为主，再到以钢铁和钢筋混凝土 为主，这是一个非常漫长的发展过程。然而，中国桥梁建筑都取得了惊人的成就。 著名的科学技术史学家、英国剑桥大学李约瑟博士（ J. Needham ）在《中 国科学技术史》中说，中国桥梁「在宋代有一个惊人的发展，造了一系列巨大 的板梁桥」。到了当代中国，所建造的武汉、南京长江大桥等，更受到世人称赞。可见，中国的桥梁，经过了一个从童年、少年、青年到壮年的发展过程， 愈趋成熟。中国在发展桥梁方面于 14 世纪以前处于领先地位，今天，她依然 是世界上举足轻重的桥梁大国。 四、桥梁的分类： 1.按跨径分类 桥梁按跨径分类是一种行业管理的手段，并不反映桥梁工程设计和施工的复杂性。以下是我国公路工程技术标准(JTJ001-97)规定的按跨径划分桥梁的方法。 特大桥 桥梁总长L≥500m，计算跨径L0≥100m。 大桥 桥梁总长100m≤L＜500m, 计算跨径40m≤L0＜100m。 中桥 桥梁总长30m＜L＜100m,计算跨径20m≤L0＜40m。 小桥 桥梁总长8m≤L≤30m,计算跨径5m≤L0＜20m。 桥梁分类多孔跨径总长L（m）单孔跨径（L0） 特大桥：L≥500m L0≥100m 大桥：100m≤L＜500m 40m≤L0＜100m 中桥：30m＜L＜100m 20m≤L0＜40m 小桥：8m≤L≤30m 5m≤L0＜20m 由於时代的进步，赋予了“桥梁”新的词义，泛指为机构与机构之间、地区与地 区之间、国家与国家之间，沟通有无、建立合作关系、促进友好交流等诸如此 类工作的人的统称。这种人从事的工作和职业也被统称为“桥梁工作”。 五、桥梁的发展史： 桥梁是道路的组成部分。从工程技术的角度来看，桥梁发展可分为古代、近代 和现代三个时期。 （1）古代桥梁 人类在原始时代，跨越水道和峡谷，是利用自然倒下来的树木，自然形成的石梁或石拱，溪涧突出的石块，谷岸生长的藤萝等。人类有目的地伐木为桥或 堆石、架石为桥始于何时，已难以考证。据史料记载,中国在周代（公元前11 世纪～前256年）已建有梁桥和浮桥,如公元前1134年左右,西周在渭水架有浮桥。古巴比伦王国在公元前1800年建造了多跨的木桥，桥长达183米。古罗 马在公元前621年建造了跨越台伯河的木桥，在公元前 481年架起了跨越赫勒 斯旁海峡的浮船桥。古代美索不达米亚地区，在公元前 4世纪时建起挑出石拱 桥（拱腹为台阶式）。 古代桥梁在17世纪以前，一般是用木、石材料建造的，并按建桥材料把桥 分为石桥和木桥。 石桥石桥的主要形式是石拱桥。据考证，中国早在东汉时期（公元25～ 220年）就出现石拱桥,如出土的东汉画像砖，刻有拱桥图形。现在尚存的赵州 桥（又名安济桥），建于公元605～617年，净跨径为37米，首创在主拱圈上 加小腹拱的空腹式（敞肩式）拱。中国古代石拱桥拱圈和墩一般都比较薄，比 较轻巧，如建于公元816～819年的宝带桥，全长317米，薄墩扁拱,结构精巧。 罗马时代，欧洲建造拱桥较多,如公元前200～公元200年间在罗马台伯河 建造了8座石拱桥，其中建于公元前62年的法布里西奥石拱桥，桥有2孔,各 孔跨径为24.4米。公元98年西班牙建造了阿尔桥,高达52米。此外,出现了许 多石拱水道桥,如现存于法国的加尔德引水桥,建于公元前1世纪，桥分为3层，最下层为7孔,跨径为16～24米。罗马时代拱桥多为半圆拱，跨径小于25米， 墩很宽，约为拱跨的三分之一,图1[列米尼桥示意图]为罗马时代建造的列米尼 桥示意图。 罗马帝国灭亡后数百年，欧洲桥梁建筑进展不大。11世纪以后，尖拱技术 由中东和埃及传到欧洲，欧洲开始出现尖拱桥，如法国在公元1178～1188年 建成的阿维尼翁桥，为20孔跨径达34米尖拱桥。英国在公元1176～1209年 建成的泰晤士河桥为19孔跨径约7米尖拱桥。西班牙在13世纪建了不少拱桥，如托莱多的圣玛丁桥。拱桥除圆拱、割圆拱外，还有椭圆拱和坦拱。公元1542～1632年法国建造的皮埃尔桥为七孔不等跨椭圆拱，最大跨径约32米。 当时椭圆拱曾盛行一时。1567～1569在佛罗伦萨的圣特里尼塔建了三跨坦拱桥，其矢高同跨度比为1∶7。11～17世纪建造的桥，有的在桥面两侧设商店，如意大利威尼斯的里亚尔托桥。 石梁桥是石桥的又一形式。中国陕西省西安附近的灞桥原为石梁桥，建于汉代，距今已有2000多年。公元11～12世纪南宋泉州地区先后建造了几十座较 大型石梁桥，其中有洛阳桥、安平桥。安平桥(五里桥)原长2500米，362孔， 现长2070米，332孔。英国达特穆尔现存的石板桥，有的已有2000多年。 木桥早期木桥多为梁桥，如秦代在渭水上建的渭桥，即为多跨梁式桥。木 梁桥跨径不大，伸臂木桥可以加大跨径，图2[ 木悬臂桥示意图]为木悬臂桥的 示意图。中国 3世纪在甘肃安西与新疆吐鲁番交界处建有伸臂木桥，“长一百五 十步”。公元405～418年在甘肃临夏附近河宽达40丈处建悬臂木桥，桥高达 50丈。八字撑木桥（图3[ 八字撑木桥示意图]）和拱式撑架木桥亦可以加大跨径。16世纪意大利的巴萨诺桥为八字撑木桥。 木拱桥（图4[木拱桥示意图]）出现较早，公元104年在匈牙利多瑙河建成 的特拉杨木拱桥，共有21孔，每孔跨径为36米。中国在河南开封修建的虹桥（图5[ 虹桥示意图]），净跨约为20米,亦为木拱桥,建于公元1032年。日本在 岩国锦川河修建的锦带桥为五孔木拱桥，建于公元300年左右,是中国僧戴曼公 独立禅师帮助修建的。 中国西南地区有用竹篾缆造的竹索桥。著名的竹索桥是四川灌县珠浦桥，桥为 8孔，最大跨径约60米,总长330余米，建于宋代以前。 古代桥梁基础,在罗马时代开始采用围堰法施工,即打木板桩成围堰，抽水后在其中修筑桥梁基础和桥墩。1209年建成的英国泰晤士河拱桥，其基础就是用围堰 法修筑，但是,那时只能用人工打桩和抽水,基础较浅。中国11世纪初，著名的 洛阳桥在桥址江中先遍抛石块，其上养殖牡蛎二三年后胶固而成筏形基础，是 一个创举。 （2）近代桥梁 18世纪铁的生产和铸造，为桥梁提供了新的建造材料。但铸铁抗冲击性能差,抗拉性能也低,易断裂，并非良好的造桥材料。19世纪50年代以后，随着酸 性转炉炼钢和平炉炼钢技术的发展，钢材成为重要的造桥材料。钢的抗拉强度 大，抗冲击性能好，尤其是19世纪70年代出现钢板和矩形轧制断面钢材，为桥梁的部件在厂内组装创造了条件，使钢材应用日益广泛。 18世纪初，发明了用石灰、粘土、赤铁矿混合煅烧而成的水泥。19世纪50年代，开始采用在混凝土中放置钢筋以弥补水泥抗拉性能差的缺点。此后，于19世纪70年代建成了钢筋混凝土桥。 近代桥梁建造，促进了桥梁科学理论的兴起和发展。1857年由圣沃南在前人对拱的理论、静力学和材料力学研究的基础上，提出了较完整的梁理论和扭转理论。这个时期连续梁和悬臂梁的理论也建立起来。桥梁桁架分析(如华伦桁架和豪氏桁架的分析方法)也得到解决。19世纪70年代后经德国人K.库尔曼、英国人W.J.M.兰金和J.C.麦克斯韦等人的努力,结构力学获得很大的发展,能够对桥梁各构件在荷载作用下发生的应力进行分析。这些理论的发展，推动了桁架、连续梁和悬臂梁的发展。19世纪末，弹性拱理论已较完善，促进了拱桥发展。20世纪20年代土力学的兴起，推动了桥梁基础的理论研究。 近代桥梁按建桥材料划分，除木桥、石桥外，还有铁桥、钢桥、钢筋混凝土桥。 木桥 16世纪前已有木桁架。1750年在瑞士建成拱和桁架组合的木桥多座，如赖谢瑙桥，跨径为73米。在18世纪中叶至19世纪中叶,美国建造了不少木桥,如1785年在佛蒙特州贝洛兹福尔斯的康涅狄格河建造的第一座木桁架桥，桥共二跨，各长55米；1812年在费城斯库尔基尔河建造的拱和桁架组合木桥,跨径达104米。桁架桥省掉拱和斜撑构，简化了结构，因而被广泛应用。由于桁架理论的发展，各种形式桁架木桥相继出现，如普拉特型、豪氏型、汤氏型等（图6[ 桁架桥]）。由于木结构桥用铁件量很多，不如全用铁经济，因此，19世纪后期木桥逐渐为钢铁桥所代替。 铁桥包括铸铁桥和锻铁桥。铸铁性脆，宜于受压，不宜受拉，适宜作拱桥建造材料。世界上第一座铸铁桥是英国科尔布鲁克代尔厂所造的塞文河桥，建于1779年，为半圆拱，由五片拱肋组成，跨径30.7米。锻铁抗拉性能较铸铁好，19世纪中叶跨径大于60～70米的公路桥都采用锻铁链吊桥。铁路因吊桥刚度不足而采用桁桥，如1845～1850年英国建造布列坦尼亚双线铁路桥，为箱型锻铁梁桥。19世纪中以后，相继建立起梁的定理和结构分析理论,推动了桁架桥的发展,并出现多种形式的桁梁。但那时对桥梁抗风的认识不足，桥梁一般没有采取防风措施。1879年12月大风吹倒才建成18个月的阳斯的泰湾铁路锻铁桥，就是由于桥梁没有设置横向连续抗风构。 中国于1705年修建了四川大渡河泸定铁链吊桥。桥长100米，宽2.8米，至今仍在使用。欧洲第一座铁链吊桥是英国的蒂斯河桥，建于1741年，跨径20米，宽0.63米。1820～1826年，英国在威尔士北部梅奈海峡修建一座中孔长 177米用锻铁眼杆的吊桥。这座桥由于缺乏加劲梁或抗风构，于1940年重建。世界上第一座不用铁链而用铁索建造的吊桥，是瑞士的弗里堡桥，建于 1830～1834年、桥的跨径为 233米。这座桥用2000根铁丝就地放线，悬在塔上，锚固于深18米的锚碇坑中。 1855年,美国建成尼亚加拉瀑布公路铁路两用桥这座桥是采用锻铁索和加劲 梁的吊桥,跨径为250米。1869～1883年，美国建成纽约布鲁克林吊桥,跨度为283+486+283米。这些桥的建造，提供了用加劲桁来减弱震动的经验。此后， 美国建造的长跨吊桥，均用加劲梁来增大刚度，如1937年建成的旧金山金门 桥（主孔长为1280米，边孔为344米，塔高为228米），以及同年建成的旧 金山奥克兰海湾桥（主孔长为704米，边孔为354米，塔高为152米），都是 采用加劲梁的吊桥。 1940年，美国建成的华盛顿州塔科玛海峡桥，桥的主跨为853米，边孔为335米，加劲梁高为2.74米，桥宽为11.9米。这座桥于同年11月7日，在风 速仅为 67.5公里/小时的情况下,中孔及边孔便相继被风吹垮。这一事件，促使 人们研究空气动力学同桥梁稳定性的关系。 = 钢桥美国密苏里州圣路易市密西西比河的伊兹桥，建于1867～1874年， 是早期建造的公路铁路两用无铰钢桁拱桥,跨径为153+158+153米。这座桥架 设时采用悬臂安装的新工艺，拱肋从墩两侧悬出，由墩上临时木排架的吊索拉住，逐节拼接，最后在跨中将两半拱连接。基础用气压沉箱下沉33米到岩石层。气压沉箱因没有安全措施，发生119起严重沉箱病,14人死亡。19世纪末弹性 拱理论已逐步完善，促进了20世纪20～30年代修建较大跨钢拱桥，较著名的有：纽约的岳门桥，建成于1917年，跨径305米；纽约贝永桥,建成于1931年,跨径504米；澳大利亚悉尼港桥(见彩图[澳大利亚悉尼港桥,是公路、铁路两 用桥]),建成于1932年，跨径503米。3座桥均为双铰钢桁拱。 19世纪中期出现了根据力学设计的悬臂梁。英国人根据中国西藏木悬臂桥式，提出锚跨、悬臂和悬跨三部分的组合设想，并于1882～1890年在英国爱 丁堡福斯河口建造了铁路悬臂梁桥。这座桥共有6个悬臂,悬臂长为206米，悬 跨长为107米，主跨长为519米（图7[福斯悬臂梁桥示意图]）。20世纪初期, 悬臂梁桥曾风行一时,如1901～1909年美国建造的纽约昆斯堡桥，是一座中间 锚跨为190米、悬臂为 150和180米、无悬跨、由铰联结悬臂、主跨为300米和360米的悬臂梁桥。1900～1917年建造的加拿大魁北克桥也是悬臂钢桥。1933年建成的丹麦小海峡桥为五孔悬臂梁公路铁路两用桥,跨径为 137.50+165+200+165+137.5米。 1896年比利时工程师菲伦代尔发明了空腹桁架桥。比利时曾经造了几座铆 接和电焊的空腹桁架桥。 钢筋混凝土桥 1875～1877年，法国园艺家莫尼埃建造了一座人行钢筋混凝 土桥，跨径16米,宽4米。1890年，德国不莱梅工业展览会上展出了一座跨径40米的人行钢筋混凝土拱桥。1898年，修建了沙泰尔罗钢筋混凝土拱桥。这 座桥是三铰拱，跨径52米。图8[ ]为三铰拱、桥示意图。1905年，瑞士建成 塔瓦纳萨桥,跨径51米,是一座箱形三铰拱桥，矢高5.5米。1928年,英国在贝 里克的罗亚尔特威德建成4孔钢筋混凝土拱桥，最大跨径为110米。1934年，瑞典建成跨径为181米、矢高为26.2米的特拉贝里拱桥;1943年又建成跨径为264米、矢高近40米的桑德拱桥（图9[瑞典桑德拱桥示意图]）。 桥梁基础施工，在18世纪开始应用井筒，英国在修威斯敏斯特拱桥时，木沉井浮运到桥址后，先用石料装载将其下沉，而后修基础及墩。1851年，英国在 肯特郡的罗切斯特处修建梅德韦桥时，首次采用压缩空气沉箱。1855～1859 年，在康沃尔郡的萨尔塔什修建罗亚尔艾伯特桥时，采用直径11米的锻铁筒，在筒下设压缩空气沉箱。1867年，美国建造伊兹河桥，也用压缩空气沉箱修建 基础。压缩空气沉箱法施工，工人在压缩空气条件下工作，若工作时间长，或 从压缩气箱中未经减压室骤然出来，或减压过快，易引起沉箱病。 1845年以后，蒸汽打桩机开始用于桥梁基础施工。 （3）现代桥梁 20世纪30年代，预应力混凝土和高强度钢材相继出现，材料塑性理论和 极限理论的研究，桥梁振动的研究和空气动力学的研究，以及土力学的研究等 获得了重大进展。从而,为节约桥梁建筑材料,减轻桥重，预计基础下沉深度和确定其承载力提供了科学的依据。现代桥梁按建桥材料可分为预应力钢筋混凝土桥、钢筋混凝土桥和钢桥。 预应力钢筋混凝土桥 1928年，法国弗雷西内工程师经过20年的研究，用 高强钢丝和混凝土制成预应力钢筋混凝土。这种材料，克服了钢筋混凝土易产 生裂纹的缺点，使桥梁可以用悬臂安装法、顶推法施工。随着高强钢丝和高强 混凝土的不断发展，预应力钢筋混凝土桥的结构不断改进，跨度不断提高。 预应力钢筋混凝土桥有简支梁桥、连续梁桥、悬臂梁桥、拱桥、桁架桥、 刚架桥、斜拉桥等桥型。简支梁桥的跨径多在50米以下。连续梁桥如1966年 建成的法国奥莱隆桥，是一座预应力混凝土连续梁高架桥，共有26孔，每孔跨径为79米。1982年建成的美国休斯敦船槽桥，是一座中跨229米的预应力混 凝土连续梁高架桥,用平衡悬臂法施工。悬臂梁桥如1964年联邦德国在柯布伦 茨建成的本多夫桥,其主跨为209米；1976年建成的日本滨名桥,主跨240米； 中国1980年完工的重庆长江桥,主跨174米（见彩图[重庆长江桥，是公路预应 力混凝土 T型刚构桥]）。桁架桥如1960年建成的联邦德国芒法尔河谷桥，跨 径为 90+108+90米，是世界上第一座预应力混凝土桁架桥。1966年苏联建成 一座预应力混凝土桁架式连续桥，跨径为106+3×166+106米,用浮运法施工刚 架桥如1957年建成的法国图卢兹的圣米歇尔桥,是一座160米、5～65米的预 应力混凝土刚架桥；1974年建成的法国博诺姆桥，主跨径为186.25米，是目 前最大跨径预应力混凝土刚架桥（图10[博诺姆桥示意图]）。预应力钢筋混凝 土吊桥是将预应力梁中的预应力钢丝索作为悬索，并同加劲梁构成自锚式体系，1963年建成的比利时根特的梅勒尔贝克桥和玛丽亚凯克桥，主跨径分别为 56 米和100米，就是预应力钢筋混凝土吊桥。斜拉桥如1962年建成委内瑞拉的 马拉开波湖桥。这座桥为5孔235米连续梁，由悬在 A形塔的预应力斜拉索将 悬臂梁吊起。斜拉桥的梁是悬在索形成的多弹性支承上，能减少梁高，且能提 高桥的抗风和抗扭转震动性能，并可利用拉索安装主梁，有利于跨越大河，因 而应用广泛。预应力混凝土斜拉桥如1971年利比亚建造的瓦迪库夫桥,主跨径282米；1978年美国建造的华盛顿州哥伦比亚河帕斯科-肯纳威克桥,主跨299米;1977年法国建造的塞纳河布罗东纳桥,主跨320米。中国已建成十多座预应 力混凝土斜拉桥，其中1982年建成的山东济南黄河桥主跨为220米(见彩图[济 南黄河公路桥，是连续预应力混凝土斜拉桥，于1982年建成通][车])。 钢筋混凝土桥二次世界大战以后，世界上修建了多座较大跨径的钢筋混凝 土拱桥，如1963年通车的葡萄牙亚拉达拱桥,跨径为270米，矢高50米； 1964年完工的澳大利亚悉尼港的格莱兹维尔桥，跨径305米。 中国1964年创造钢筋混凝土双曲拱桥。桥由拱肋和拱波组成,纵向和横向均 有曲度,横向也用拱波形式（图11[双曲拱结构示意图]）。拱肋和拱波分段预制，因此可用轻型吊装设施安装。这样，在缺乏重型运输工具和重型吊装机具下， 也可以修建较大跨径拱桥。第一座试验双曲拱桥,建于中国江苏无锡,跨径为9米。此后,1972年建成湖南长沙湘江大桥，是一座16孔双曲拱桥，大孔跨径为60米，小孔跨径为50米，总长1250米。 钢筋混凝土桁架拱桥（图12[桁架拱桥示意图]）是拱和桁架组合而成的结构，其用料少,重量轻,施工简易。 钢桥二次世界大战后，随着强度高、韧性好、抗疲劳和耐腐蚀性能好的钢 材的出现，以及用焊接平钢板和用角钢、板钢材等加劲所形成轻而高强的正交 异性板桥面的出现，高强度螺栓的应用等，钢桥有很大发展。 钢板梁和箱形钢梁同混凝土相结合的桥型，以及把正交异性板桥面同箱形钢 梁相结合的桥型，在大、中跨径的桥梁上广泛运用。1951年联邦德国建成的杜 塞尔多夫至诺伊斯桥，是一座正交异性板桥面箱形梁,跨径206米。1957年联 邦德国建成的杜塞尔多夫北桥,是座6孔72米钢板梁结交梁桥。1957年南斯拉 夫建成的贝尔格莱德的萨瓦河桥，是一座钢板梁桥，跨径为75+261+75米,为 倒U形梁。1973年法国建成的马蒂格斜腿刚架桥,主跨为300米。1972年意大利建成的斯法拉沙桥，跨径达376米，是目前世界上跨径最大的钢斜腿刚架桥。1966年美国完工的俄勒冈州阿斯托里亚桥，是一座连续钢桁架桥，跨径达376米。1966年日本建成的大门桥,是一座连续钢桁架桥，跨径达300米。1968年 中国建成的南京长江桥,是一座公路铁路两用的连续钢桁架桥,正桥为 128+9×160+128米，全桥长6公里（见彩图[南京长江桥，是中国目前规模最 大的桥梁]）。1972年日本建成的大阪港的港大桥为悬臂梁钢桥，桥长980米, 由235米锚孔和162米悬臂、186米悬孔所组成1964年美国建成的纽约维拉 扎诺吊桥，主孔1298米,吊塔高210米。1966年英国建成的塞文吊桥，主孔985米。这座桥根据风洞试验,首次采用梭形正交异性板箱形加劲梁，梁高只有3.05米。1980年英国完工的恒比尔吊桥，主跨为1410米，也用梭形正交异性 板箱形加劲梁，梁高只有3米。 20世纪60年代以后，钢斜拉桥发展起来。第一座钢斜拉桥是瑞典建成的斯特 伦松德海峡桥,建于1956年,跨径为 74.7+182.6+74.7米。这座桥的斜拉索在塔 左右各两根,由钢筋混凝土板和焊接钢板梁组合作为纵梁1959年联邦德国建成 的科隆钢斜拉桥,主跨为334米；1971年英国建成的厄斯金钢斜拉桥,主跨305米；1975年法国建成的圣纳泽尔桥,主跨404米。这座桥的拉索采用密束布置，使节间长度减少，梁高减低，梁高仅3.38米。目前通过对钢斜拉桥抗风抗震性 能的改进，其跨径正在逐渐增大。钢桥的基础多用大直径桩或薄壁井筒建造。 人为桥梁之前，自然界由于地壳运动或其他自然现象的影响，形成了不少天然 的桥梁形式。如浙江天台山横跨瀑布上的石梁桥，江西贵溪因自然侵蚀而成的 石拱桥（仙人桥）以及小河边因自然倒下的树干而形成的“独木桥”，或两岸藤 萝纠结在一起而构成的天生“悬索桥”等等。人类从这些天然桥中得到启示，便 在生存过程中，不断仿效自然。开始时大概是利用一根木料在小河上，或氏族 聚居群周围的壕沟上搭起一些独木桥（桥之所以始称“梁”，也许便是因这种横 梁而过的原故），或在窄而浅的溪流中，用石块垫起一个接一个略出水面的石蹬，构成一种简陋的“跳墩子”石梁桥（后园林中多仿此原始桥式，称“汀步桥”、“踏步桥”）。这些“独木桥”“跳墩子桥”便是人类建筑的最原始的桥梁，以后随着 社会生产力的发展，不断由低级演进为高级，才逐渐产生各种各样的跨空桥梁。我国的桥梁，大致经历了四个发展阶段。第一阶段以西周、春秋为主，包括此 前的历史时代，这是古桥的创始时期。此时的桥梁除原始的独木桥和汀步桥外，主要有梁桥和浮桥两种形式。当时由于生产力水平落后，多数只能建在地势平坦，河身不宽、水流平缓的地段，桥梁也只能是写木梁式小桥，技术问题较易 解决。而在水面较宽、水流较急的河道上，则多采用浮桥。 第二阶段以秦、汉为主，包括战国和三国，是古代桥梁的创建发展时期。 秦汉是我国建筑史上一个璀璨夺目的发展阶段，这时不仅发明了人造建筑材料 的砖，而且还创造了以砖石结构体系为主题的拱券结构，从而为后来拱桥的出 现创造了先决条件。战国时铁器的出现，也促进了建筑方面对石料的多方面利用，从而使桥梁在原木构梁桥的基础上，增添了石柱、石梁、石桥面等新构件。不仅如此，它的重大意义，还在于由此而使石拱桥应运而生。石拱桥的创建， 在中国古代建桥史上无论是实用方面，还是经济、美观方面都起到了划时代的 作用。石梁石拱桥的大发展，不仅减少了维修费用、延长了桥的使用时间，还 提高了结构理论和施工技术的科学水平。因此，秦汉建筑石料的使用和拱券技 术的出现，实际上是桥梁建筑史上的一次重大革命。故从一些文献和考古资料 来看，约莫在东汉时，梁桥、浮桥、索桥和拱桥这四大基本桥型已全部形成。 第三阶段是以唐宋为主的，包括两晋、南北朝和隋、五代时期，这是古代桥梁 发展的鼎盛时期。隋唐国力较之秦汉更为强盛，唐宋两代又取得了较长时间的 安定统一，工商业、运输交通业以及科学技术水平等十分发达，是当时世界上 最先进的国家。东晋以后，由于大量汉人贵族官宦南迁，经济中心自黄河流域 移往长江流域，使东南水网地区的经济得到大发展，经济和技术的大发展，又反过来刺激桥梁的大发展。因此，这时创造出许多举世瞩目的桥梁，如隋代石匠李春首创的敞肩式石拱桥--赵州桥，北宋废卒发明的叠梁式木拱桥--虹桥，背诵创建的用筏形基础、植蛎固墩的泉州万安桥，南宋的石梁桥与开合式浮桥相结合的广东潮州的湘子桥等。这些桥在世界桥梁史上都享有盛誉，尤其是赵州桥，类似的桥在世界别的国家中，晚了七个世纪方才出现。纵观中国桥梁史，几乎所有的重大发明和成就，以及能争世界第一的桥梁，都是此时创建的。 第四阶段为元、明、清三朝，这是桥梁发展的饱和期，几乎没有什么大的创造和技术突破。这时的主要成就是对一些古桥进行了修缮和改造，并留下了许多修建桥梁的施工说明文献，为后人提供了大量文字资料。此外，也建造完成了一些像明代江西南城的万年桥、贵州的盘江桥等艰巨工程。同时，在川滇地区兴建了不少索桥，索桥建造技术也有所提高。到清末，即1881年，随着我国第一条铁路的通车，迎来了我国桥梁史上的又一次技术大革命。 按结构分类，按结构体系分类是以桥梁结构的力学特征为基本着眼点，对桥梁进行分类，以利于把握各种桥梁的基本特点，也是桥梁工程学习的重点之一。以主要的受力构件为基本依据，可分为梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥五大类。 1.梁式桥 主梁为主要承重构件，受力特点为主梁受弯。主要材料为钢筋混凝土、预应力混凝土，多用于中小跨径桥梁。简支梁桥合理最大跨径约20米，悬臂梁桥与连续梁桥合宜的最大跨径约60-70米。 优点：采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。 缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显着增大，大大限制了其跨越能力。 2.拱式桥 拱肋为主要承重构件，受力特点为拱肋承压、支承处有水平推力。主要材料是圬工、钢筋砼，适用范围视材料而定。跨径从几十米到三百多米都有，目前我国最大跨径钢筋砼拱桥为170米。 优点：跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久，且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。 缺点：由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影． 响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。 3.钢架桥 是一种桥跨结构和吨台结构整体相连的桥梁，支柱与主梁共同受力，受力特点为支柱与主梁刚性连接，在主梁端部产生负弯矩，减少了跨中截面正弯矩，而支座不仅提供竖向力还承受弯矩。主要材料为钢筋砼，适宜于中小跨度，常用于需要较大的桥下净空和建筑高度受到限制的情况，如立交桥、高架桥等。 优点：外形尺寸小，桥下净空大，桥下视野开阔，混凝土用量少。 缺点：基础造价较高，钢筋的用量较大，且为超静定结构，会产生次内力。 4.斜拉桥 梁、索、塔为主要承重构件，利用索塔上伸出的若干斜拉索在梁跨内增加了弹性支承，减小了梁内弯矩而增大了跨径。受力特点为外荷载从梁传递到索，再到索塔。主要材料为预应力钢索、混凝土、钢材。适宜于中等或大型桥梁。 优点：梁体尺寸较小，使桥梁的跨越能力增大；受桥下净空和桥面标高的限制小；抗风稳定性优于悬索桥，且不需要集中锚锭构造；便于无支架施工。 缺点：由于是多次超静定结构，计算复杂；索与梁或塔的连接构造比较复杂；施工中高空作业较多，且技术要求严格。 悬索桥5. 主缆为主要承重构件，受力特点为外荷载从梁经过系杆传递到主缆，再到两端锚锭。主要材料为预应力钢索、混凝土、钢材，适宜于大型及超大型桥梁。 优点：由于主缆采用高强钢材，受力均匀，具有很大的跨越能力。 缺点：整体钢度小，抗风稳定性不佳；需要极大的两端锚锭，费用高，难度大。 第五章桥涵工程 一、单项选择题 1.桥涵工程按桥长和跨径大小划分为（）类。 A.三 B.四 C.五 D.六 2.按照《公路工程技术标准》（JTG B01—2003）的分类标准，特大桥指多孔跨径总长L 为（）。 A.L≥500m B.L＞500m C.L≥1 000m D.L＞1 000m 3.按照《公路工程技术标准》（JTG B01—2003）的分类标准，大桥指多孔跨径总长L 为 （）。 A.1 000m≥L≥500m B.1000m≥L＞100m C.1000m＞L≥100m D.1 000m＞L＞100m 4.按照《公路工程技术标准》（JTG B01—2003）的分类标准，中桥指多孔跨径总长L 为 （）。 A.100m≥L≥30m B.100m≥L＞30m C.100m＞L≥30m D.100m＞L＞30m 5.按照《公路工程技术标准》（JTG B01—2003）的分类标准，小桥指多孔跨径总长L 为 （）。 A.30m≥L≥8m B.30m≥L＞8m C.30m＞L≥8m D.30m＞L＞8m 6.桥梁的跨径小于或等于（）m 时，宜采用标准化跨径。 A.60 B.50 C.40 D.30 7.按照《公路工程技术标准》（JTG B01—2003）的分类标准，特大桥指单孔跨径长度L0（）。 为 A. L0≥500m B. L 0 ＞500m C.L0≥150m D. L0＞150m 8.按照《公路工程技术标准》（JTG B01—2003）的分类标准，大桥指单孔跨径长度L0为（）。 A.150m≥L0≥40m B.150m≥L0＞40m C.150m＞L 0 ≥40m D.150m＞ L ＞40m 9.按照《公路工程技术标准》（JTG B01—2003）的分类标准，中桥指单孔跨径长度L0（）。 为 A. 40m≥L 0 ≥20m B.40m≥L ＞20m C.40m＞L0≥20m D.40m＞L0＞20m 10.按照《公路工程技术标准》（JTG B01—2003）的分类标准，小桥指单孔跨径长度L0 为（）。 A. 20m≥L0≥5m B.20m≥L0＞5m C.40m＞L 0 ≥5m D.20m＞L0＞5m 11.按照《公路工程技术标准》（JTG B01—2003）的分类标准，涵洞指单孔跨径长度L0 （）。 为 A. L0≤5m B. L 0 桥梁工程专业介绍 一、桥梁工程专业培养目标 桥梁工程专业是铁道学院的重点专业，是土木工程分院的龙头专业。本专业旨在培养适应社会主义建设需要，德智体全面发展，获得工程师基本技能的从事技术和管理工作的高级桥梁工程技术人才。在掌握本专业所需的专业知识和完成本专业的课程设计、毕业设计等基本技能后，将具有桥梁工程设计、施工的专业知识和技术经济管理知识，具有桥梁结构分析的能力和解决复杂结构分析的基础知识；对相关工程技术，如道路工程，隧道工超，房屋建筑等专业知识也会有一定的掌握。具备从事土木工程的项目规划、设计、研究、开发、施工及管理的能力，能从事桥梁工程设计、研究、施工、教育、管理、投资、开发等工作，以 及相关工程专业的工作。 二、课程设置 在学习公共基础和专业基础课（包括材料力学、结构力学、钢筋混凝土结构设计原理和钢结构设计原理、结构试验等课程）后，桥梁工程专业专业主干课程的设置有：桥梁墩台基础：主要讲授桥梁墩台与基础工程的基础知识、荷载，桥梁墩台与基础的构造、设计和施工。 桥梁工程（上）：主要讲授桥梁工程的基础知识，桥梁各部分构造的设计和施工、各种钢筋混凝土桥和预应力混凝土桥（拱桥、刚构桥、连续梁桥、斜拉桥和悬索桥等）设计理念； 桥梁工程（下）：各种钢桥（钢板梁、钢桁梁、组合梁、斜拉桥和悬索桥等）的设计理论、制造和施工；桥梁工程中常用的钢结构。 桥渡设计、桥梁施工与检测技术、桥梁工程抗震设计、铁道工程(B)，隧道工程(B)等专业平台课。 还有桥隧控制测量、桥梁结构分析、结构动力学、地道桥设计与施工、高速铁路技术、工程监理、结构CAD等课程供同学拓宽专业选修。 三、桥梁工程毕业设计 桥梁工程毕业设计在总要求的基础上，毕业设计主要实施内容有： ⑴桥梁结构的总体布置和初步方案拟定； ⑵桥梁结构设计方案比选； ⑶桥梁结构设计计算的内容、方法和步骤； ⑷工程施工图的绘制； ⑸桥梁结构施工方法的选用和设计； 桥梁工程 (下部构造) 一、钻(挖)孔桩施工及验桩 1）桩位定位测量放线记录及图表（附简图） 1）原材料出厂合格证及质量证明书、原材料试验报告，2）进口钢材商检证、场产地证 4）砼配合比试验报告 5）砼抗压强度试验报告 6）砼抗压强度汇总表 7）砼抗压强度评定表 8）钻（挖）孔记录 9）钻（挖）孔桩成孔现场质量检验报告单 10）钻孔桩终孔后灌注前质量检验报告单 11）钢筋加工及安装质量检验报告单 12）砼浇筑申请报告单 13）砼施工检查表 14）水下砼灌注记录 15）钻（挖）孔桩成桩检查表 16）钻（挖）孔桩质量检验汇总表 17）成桩检验结果统计表 18）钻（挖）孔桩无损检验报告 19）钻（挖）孔桩抽芯检验报告 20）补充地质钻探报告 21）焊工操作证（复印件） 二、承台、系梁及其钢筋加工安装 1）施工放线测量记录（附简图） 2）原材料出厂合格证及质量证明书、原材料试验报告 3）进口材料商检证、产地证 4）砼配合比试验报告 5）砼抗压强度试验报告 6）砼抗压强度汇总表 7）砼抗压强度评定表 8）基坑检查表 9）隐蔽工程记录 10）模板安装质量检验报告单 11）钢筋加工及安装质量检验报告单 12）砼浇筑申请报告单 13）砼施工检查表 14）承台（系梁）质量检验报告单 15）焊工操作证（复印件） 三、墩台身及其钢筋加工安装(03-01-06) 1）施工放线测量记录 2）水准点测量报表 3）原材料出厂合格证及质量证明书、原材料试验报告4）进口材料商检证、产地证 5）砼配合比试验报告 6）砼抗压强度试验报告 7）砼抗压强度汇总表 8）砼抗压强度评定表 9）模板安装质量检验报告单 10）钢筋加工及安装质量检验报告单 11）砼浇筑申请报告单 12）砼施工检查表 13）砼墩台身质量检验报告单 道路桥梁的种类 1 板式桥 板式桥是公路桥梁中量大、面广的常用桥型，它构造简单、受力明确，可以采用钢筋混凝土和预应力混凝土结构；可做成实心和空心，就地现浇为适应各种形状的弯、坡、斜桥，因此，一般公路、高等级公路和城市道路桥梁中，广泛采用。尤其是建筑高度受到限制和平原区高速公路上的中、小跨径桥梁，特别受到欢迎，从而可以减低路堤填土高度，少占耕地和节省土方工程 量。 实心板一般用于跨径13m以下的板桥。因为板高较矮，挖空量很小，空心折模不便，可做成钢筋混凝土实心板，立模现浇或预制拼装均可。空心板用于等于或大于13m跨径，一般采用先张或后张预应力混凝土结构。先张法用钢绞线和冷拔钢丝；后张法可用单根钢绞线、多根钢绞线群锚或扁锚，立模现浇或预制拼装。成孔采用胶囊、折装式模板或一次性成孔材料如预制薄壁混凝土管或其他材料。 钢筋混凝土和预应力混凝土板桥，其发展趋势为：采用高标号混凝土，为了保证使用性能尽可能采用预应力混凝土结构；预应力方式和锚具多样化；预应力钢材一般采用钢绞线。板桥跨径可做到25m，目前有建成35～40m跨径的桥梁。在我看来跨径太 大，用材料不省，板高矮、刚度小，预应力度偏大，上拱高，预应力度偏小，可能出现下挠；若采用预制安装，横向连接不强，使用时容易出现桥面纵向开裂等问题。由于吊装能力增大，预制空心板幅宽有加大趋势，1.5m左右板宽是合适的。 2 梁式桥 2.1简支T型梁桥 80年代以来，我国公路上修建了几座具有代表性的预应力混凝上简支T型梁桥（或桥面连续），如河南的郑州、开封黄河公路桥，浙江省的飞云江大桥等，其跨径达到62m，吊装重220t。 T形梁采用钢筋混凝土结构的已经很少了，从16m到5Om跨径，都是采用预制拼装后张法预应力混凝土T形梁。预应力体系采用钢绞线群锚，在工地预制，吊装架设。其发展趋势为：采用高强、低松弛钢绞线群锚：混凝土标号40～60号；T形梁的翼缘板加宽，25m是合适的；吊装重量增加；为了减少接缝，改善行车，采用工 《桥梁工程》习题集 第一篇总论 第一章概述 一、填空题 1、桥梁通常由上部结构、下部结构和支座三大部分组成。 2、按主要承重构件的受力情况，桥梁可分为梁式桥、拱式桥、悬索桥、 刚架桥、组合体系桥五种。 3、按行车道的位置，桥梁可分为上承式桥、下承式桥和中承式桥。 4、有桥台的桥梁的全长L q是指两岸桥台侧墙或八字墙尾端间距离。 5、梁桥在竖向荷载作用下，梁截面内力有剪力、弯矩，墩台承受竖反力作用。 6、吊桥以缆索为承重构件。 二、选择题 1、多孔跨径总长L d=60m的桥梁属于（B）。 A、小桥 B、中桥 C、大桥 D、特大桥 2、梁桥桥跨结构两支座中心间的距离为（B）。 A、标准跨径 B、计算跨径 C、标准跨径 3、桥梁建筑高度是指（D）。 A、行车路面至桥墩（台）基础底面的距离 B、行车路面至墩（台）帽顶面间的距离 C、桥面上栏杆柱的上端至上部结构最低边缘间的距离 D、行车路面至桥跨结构最下缘间的距离 三、问答题 1、什么是桥梁的全长 答：桥梁的全长简称桥长，有桥台的桥梁指两岸桥台翼墙尾端间的距离，无桥台的桥梁指桥面系行车道长度。 四、识图题（10分） 请注明下面梁桥图中数字所表示的各部位的名称及字母所表示的主要尺寸的名称。 1、桥墩 2、基础 3、锥形护坡 4、路基边坡 5、桥台 L：桥长L0：净跨径h：建筑高度H：桥下净空 1、拱轴线 2、拱顶 3、拱脚 4、拱圈 5、拱腹 6、拱背 7、起拱线 8、桥台 9、基础10、锥坡L：计算跨径L0：净跨径f：计算矢高fo：净矢高 第二章桥梁的总体规划和设计要点 一、填空题 1、桥梁纵断面设计，主要确定总体跨径、分孔、桥梁标高、纵坡、基础埋置深度等。 2、最经济的桥梁跨径是使桥梁上部结构和墩台的总造价最低的跨径。 3、桥梁设计应满足使用上、经济上、设计上、施工上、美观上、环境保护和可持续发展等方面的要求。 二、选择题 1、当通航孔径小于经济跨径时，应按（B）布置桥孔。 A．计算跨径 B. 经济跨径 C. 通航跨径 D.标准跨径 2、公路桥梁行车道宽度取决于（C）。 A．计算跨径 B.车辆类型 C.设计速度 D.桥梁类型 3、行车设计速度为100km/h,桥梁行车道宽度应设计为（A）宽。 A．3.75米 B.3.5米 C. 3米 D. 4米 三、问答题 1．桥梁分孔主要考虑哪些因素 答：桥梁分孔主要考虑经济跨径、通航孔、避开不良地质、结构受力与施工、美观等因素。 跨径和孔数不同时，上、下部结构总造价不同。分孔时尽可能按上、下部结构总造价最低的经济跨径布置。 通航的河流上，首先考虑桥下通航要求，通航跨径大于经济跨径时，通航孔按通航要求确定跨径，其余的桥孔应根据上下部结构总造价最低的经济原则来决定跨径。当通航的跨径小于经济跨径时按经济跨径布置桥孔。 在布置桥孔时，遇到不利的地质地段，应将桥基位置移开，或加大跨径。 有些体系中，为了结构受力合理和用材经济，分跨布置时要考虑合理比例。 跨径选择还与施工能力有关，有时选用大跨径虽然在经济和技术上合理，但由于缺乏足够的施工技术能力和设备，也会改用小跨径。 道路桥梁工程技术专业职业规划书 前言 人生本没有意义，每个人都要给自己规定一个人生的意义，我要思考的结果是：我用我的生命去做我热爱的事情，它不仅让我快乐，而且对人类有所帮助。 在全球金融风暴影响下，我国社会的就业形势严峻、就业市场环境恶劣。职业的日益交替让现代大学生不得不在选择了留校的同时还现身职场，以便适应不断变化的工作前景。在这种情况下作为一名在校大学生，我不得不考虑到将来的职业和就业。风暴袭来有危也有机，把危险化为机遇才是当前重点。不管就业形势如何，大学生们都应避免产生恐慌心理，不知所措和焦虑不安都无益于成功求职。走出象牙塔的职场新人们要调整好心态，积极面对，争取各种机会，用慎重、真诚和勇敢的态度面对职业中的第一次选择，成功走好职业生涯的第一步。在危机面前做到未雨绸谋、沉着应对，在安定的工作中寻求突破、获得更好的发展，这是每一位职场达人所追求的目标。而只有当一个人具有明确的职业定位和清晰的职业规划时，他才会怀揣愿景，浑身充满着动力，工作才会变得更加有意义，职业生涯发展才会越来越好。 自我认知 ．职业价值观 帮助贡献思考成就实现自主独立影响支配报酬财富安全稳定舒适安逸团队融 洽新奇冒险规则秩序 择业时如果有针对性地考虑这些方面的因素，选择与自己职业价值观相近的最适合自己的工作环境和工作领域，将有助于激发今后的工作热情，获得事业的成功。比如您的职业价值观是“安全稳定型”，那么竞争激烈或压力很大的工作环境，如民企、外企等，可能就不适合您；但如果您的职业价值观是“新奇*冒险型”，竞争激烈的环境可能反倒适合您 的发展，而一些繁琐、机械重复的工作，可能会制约发展。 ．职业兴趣 通过职业兴趣测试运用Holland人格类型论得出我的职业兴趣为： 现实型(Realistic)，又译技能型。具有这类倾向的个体，属于技术与运动取向。往往 身体技能及机械协调能力较强，对机械与物体的关心比较强烈。稳健、务实，喜欢从事规则明确的活动及技术性工作，甚至热衷于亲自动手创造新事物。不善言谈，对于人际交往及人员管理、监督等活动不太感兴趣。这一领域的职业有:需熟练技能方面的职业、动植 桥梁主要类型及优缺点浅析 摘要桥梁是技术比较复杂和施工难度比较大的土木工程建筑，在公路建设中通常称为构造物，设计和施工都有其特殊的规定和要求。桥梁的分类方式有很多种：按建设规模大小分类分为特大桥、大桥、中桥、小桥；按用途分类有公路桥、铁路桥、公路铁路两用桥、城市桥、渡水桥、人行天桥和马桥，以及其他专用桥梁等；按承重结构所用建筑材料分类有圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥和木桥等；按跨越障碍物的性质分类有跨河桥、跨线桥和高架桥等。本文主要介绍按桥梁结构类型分类。浅析桥梁的主要类型及优缺点。 关键词桥梁类型优缺点 按结构体系分类是以桥梁结构的力学特征为基本着眼点，对桥梁进行分类，以利于把握各种桥梁的基本特点。以主要的受力构件为基本依据，可分为梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥五大类。 一、梁式桥 结构分析 梁式桥是一种在竖向荷载作用下无水平反力的结构。由于外力（恒载和活载）的作用方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内产生的弯矩最大，通常需用抗弯能力强的材料（钢、木、钢筋混凝土、预应力钢筋混凝土等）来建造。 主梁为主要承重构件，受力特点为主梁受弯。主要材料为钢筋混凝土、预应力混凝土，多用于中小跨径桥梁。简支梁桥合理最大跨径约20米，悬臂梁桥与连续梁桥合宜的最大跨径约60-70米。 优点 采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。 缺点 结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显著增大，大大限制了其跨越能力。 二、拱式桥 结构分析 拱式桥的主要承重结构是拱圈或拱肋。这种结构在竖向荷载作用下，桥墩或桥台将承受水平推力，同时这种水平推力将显著抵消荷载所引起的在拱圈（或拱肋）内的弯矩作用。拱桥的承重结构以受压为主，通常用抗压能力强的圬工材料（砖、石、混凝土）和钢筋混凝土等来建造 拱肋为主要承重构件，受力特点为拱肋承压、支承处有水平推力。主要材料是圬工、钢筋砼，适用范围视材料而定。跨径从几十米到三百多米都有，目前我国最大跨径钢筋砼拱桥为170米。 优点 跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久，且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。 缺点 由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。三、刚架桥 道路桥梁工程技术专业毕业论文 高速四标路基 施工组织设计 班级： 姓名： 学号： 指导老师： 道路与桥梁工程专业 摘要 工程施工组织设计是工程基本建设项目在设计招投标、施工阶段必须提交的技术文件 施工组织设计对于能否优质、高效、按时、低耗的完成公路工程施工任务起着决定性的作用。 高速公路沿线经过13个行政村。起点桩号K17+255，终点桩号K24+900，路线全长7.645Km。 关键词：施工组织设计路基施工方法施工方案 Abstract Engineering construction organization and design of project is basic construction projects in design bidding, construction stage must submit technical documents Whether the construction organization design for quality, efficient and timely, low consumption of highway engineering construction tasks completed plays a decisive role. Zheng Lu highway luoyang to flashed in the 2003-04 standard LNTJ period YiYangXian found in luoyang city village or salt town territory. Along through 13 administrative villages. Starting point K17 + 255 pile, line, no K24 + 900 pile length, route 7.645 Km. Keywords: the construction organization design subgrade construction method construction scheme 4.3 可变作用 4.3.1 公路桥涵设计时，汽车荷载的计算图式、荷载等级及其标准值、加载方法和纵横向折减等应符合下列规定： 1 汽车荷载分为公路—Ⅰ级和公路—Ⅱ级两个等级。 2 汽车荷载由车道荷载和车辆荷载组成。车道荷载由均布荷载和集中荷载组成。 桥梁结构的整体计算采用车道荷载；桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载。车辆荷载与车道荷载的作用不得叠加。 3 各级公路桥涵设计的汽车荷载等级应符合表 4.3.1-1 的规定。 二级公路为干线公路且重型车辆多时，其桥涵的设计可采用公路—Ⅰ级汽车荷载。 四级公路上重型车辆少时，其桥涵设计所采用的公路—Ⅱ级车道荷载的效应可乘以 0.8 的折减系数，车辆荷载的效应可乘以 0.7 的折减系数。 4 车道荷载的计算图式见图 4.3.1-1 。 1)公路—Ⅰ级车道荷载的均布荷载标准值为 q K＝10.5kN/m ；集中荷载标准值按以下规定选取：桥梁计算跨径小于或等于5m时， P K＝180kN ；桥梁计算跨径等于或大于50m时， P K ＝360kN ；桥梁计算跨径在 5m～50m 之间时，P K值采用直线内插求得。计算剪力效应时，上述集中荷载标准值P K应乘以 1.2 的系数。 2)公路—Ⅱ级车道荷载的均布荷载标准值q K和集中荷载标准值P K按公路—Ⅰ级车道荷载的0.75 倍采用。 3)车道荷载的均布荷载标准值应满布于使结构产生最不利效应的同号影响线上；集中荷载标准值只作用于相应影响线中一个最大影响线峰值处。 5 车辆荷载的立面、平面尺寸见图 4.3.1-2 ，主要技术指标规定于表 4.3.1-2 。 公路—Ⅰ级和公路—Ⅱ级汽车荷载采用相同的车辆荷载标准值。 6 车道荷载横向分布系数应按设计车道数如图 4.3.1.3 布置车辆荷载进行计算。 7 桥涵设计车道数应符合表 4.3.1.3 的规定。多车道桥梁上的汽车荷载应考虑多车道折减。当桥涵设计车道数等于或大于 2 时，由汽车荷载产生的效应应按表 4.3.1.4 规定的多车道折减系数进行折减，但折减后的效应不得小于两设计车道的荷载效应。 桥梁工程分类 01、桥梁是如何分类的？ 答：①桥梁按使用性质分为公路桥、公铁二用桥、人行桥、拖拉机桥、过水桥（渠道桥）……②按跨径大小和多跨总长可分为小桥、中桥、大桥； ③按行车道位置可分上承式桥、中承式桥、下承式桥；④按承重构件受力情况可分为桥梁、板桥、刚构桥、吊桥、组合体系桥（系杆拱桥、斜拉桥）； ⑤按使用年限可分为永久性桥、半永久性桥、临时性桥；⑥按使用年限可分为泄洪桥（高水位桥）、浅水桥（低水位桥）、开启桥、浮桥； ⑦按材料性能可分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥。 02、什么叫拱桥？ 答：以承受轴向压力为主的拱圈或拱肋作为主要承重构件的桥梁，拱结构由拱圈（拱肋）及其支座组成。拱桥可用砖、石、混凝土等抗压性能良好的材料建造；大跨度拱桥则用钢筋混凝土或钢材建造，以承受发生的力矩。按拱圈的静力体系分为无铰拱、双铰拱、三铰拱。前二者为超静定结构，后者为静定结构。无铰拱的拱圈两端固结于桥台，结构最为刚劲，变形小，比有铰拱经济，结构简单，施工方便，是普遍采用的形式，但修建无铰拱桥要求有坚实的地基基础。双铰拱是在拱圈两端设置可转动的铰支承，结构虽不%考试大%如无铰拱刚劲，但可减弱桥台位移等因素的不利影响，在地基条件较差和不宜修建无铰拱的地方，可采用双铰拱桥。三铰拱则是在双铰拱的拱顶再增设一铰，结构的刚度更差些，拱顶铰的构造和维护也较复杂，一般不宜作主拱圈。拱桥按结构形式可分为板拱、肋 拱、双曲拱、箱形拱、桁架拱。拱桥为桥梁基本体系之一，一直是大跨径桥梁的主要形式。拱桥建筑历史悠久，20世纪得到迅速发展，50年代以前达到全盛时期。古今中外名桥（如赵州桥、卢沟桥、悉尼港桥、克尔克桥等）遍布各地，在桥梁建筑中占有重要地位，适用于大、中、小跨径的公路桥和铁路桥，更因其造型优美，常用于城市及风景区的桥梁建筑。 03、什么叫活动桥movable bridge？ 答：桥跨结构可以转动或移动的桥梁。又称开启桥。当陆地运输不甚繁忙，河流上有船舶航行而固定式桥梁不能建造在通航净空以上时，就需要建造活动桥。多建在河流的下游、靠近入海口城市中水陆交通交叉处。多采用钢结构。常用的活动桥有：①立转桥。航道上面的桥跨结构在立面上可旋转开合的桥梁。从一端开合整跨活动结构的称单叶式立转桥；从两端开合分为两部分活动结构的称双叶式立转桥。活动结构设有铰和平衡重等机械装置和电动设备。②升降桥。通航部分的%考试大%桥跨做成可升降的结构，桥两端各有一座塔架，放置升降用机、电装置和平衡重。如天津市1985年建成的海门桥。③平转桥。桥跨结构绕一根竖轴旋转的活动桥。平转90°时，可通过船只。设有活动通航孔的浮桥，称特殊活动桥。 04、什么叫军用桥梁military bridge ？ 答：为保障军队通过江河、峡谷、沟渠等障碍而架设的临时性桥梁。一般由上部结构（桥跨结构）和下部结构（桥脚）组成。其基本特点是：结构型式简单，作业简便，架设时间短，修复容易。军用桥梁按使用的器材不同，可分为就便桥和制式桥。就便桥是使用就便材料或预制构件架设的。其主要特点是材料来源广。制式桥是应用制式器材组合而成。其主要特点是：构件互换性好，结构适应性强， 桥梁基础分类和受力特点 按施工方法分类：扩大基础、桩基础、管柱、沉井、地下连续墙等 一、扩大基础 1.概念： ●扩大基础是将墩（台）及上部结构传来的荷载由其直接 传递至较浅的支承地基的一种基础形式 ●一般采用明挖基坑的方法施工，故又称明挖扩大基础或 浅基础 2.适用： ●地基承载力较好的各类土层 3.力学特点： ●由地基反力承担全部荷载，将上部荷载通过基础分散到 基础底面，使之满足地基承载力和变形的要求 ●扩大基础主要承受压应力 4.材料： ●一般用抗压性能好，抗弯拉、抗剪性能较差的材料（如： 砼、毛石、三合土等） ●视情况采用铁镐、十字镐、挖掘机、爆破等设备和方法 开挖 5.分类： ●按施工分：机械开挖基坑浇筑法、人工开挖基坑浇筑法、 土石围堰开挖基坑浇筑法、板桩围堰开挖基坑浇筑法 ●按材料特点性能分：配筋与不配筋的条形基础、单独基 础 6.各类基础特点： （1）无筋扩大基础： ●常用的有砼基础、片石砼基础等 ●材料具有较好的抗压性，但抗拉、抗剪强度不高 ●设计时必须保证发生在基础内的拉应力、剪应力不 超过相应的材料强度设计值 （2）钢筋砼扩大基础： ●抗弯和抗剪性能良好 ●可在竖向荷载较大、地基承载力不高、承受水平力 和力矩荷载下使用 7.设计： ●确定埋置深度和构造尺寸 ●根据最不利情况下的荷载组合，计算基底应力 ●然后验算基础合力偏心距、稳定性、地基强度 ●需要时验算地基变形 二、桩基础 1.概念： ●桩基础是深入土层的柱形结构 ●其作用是将作用于桩顶以上的结构物传来的荷载传到 较深的地基持力层中 2.力学特点： ●所承受的荷载由装测土的摩阻力和桩端地层的反力共 同承担 ●当荷载较大或桩数量较多时需在桩顶设承台将所有桩 基连接成整体共同承担上部结构的荷载 3.分类 桥梁,它的上部结构由主梁、拉索和索塔组成。是一种桥面体系以主梁承受轴向力或承受弯距为主,支撑体系以拉索受拉和索塔受压为主的桥梁。2.斜拉桥... 1桥梁组成及概念 1）上部结构是指桥跨结构，是横越空间的部分，通常包括桥跨结构和桥面结构，作用是跨越障碍并承受其上的桥面荷载和交通荷载。 2）下部结构是桥梁支座一下的支撑结构，包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。 3）跨度也叫跨径或者计算跨径。对梁式桥是指俩相邻墩台支座间的距离，是桥梁结构计算分析的必需数据，对于多跨桥梁，最大跨度叫主跨。 4）净跨径对于梁式桥，设计洪水水位线以上相邻俩桥墩间的水平净距，各孔净跨径之和称为总跨径，又称孔径。 5）标准跨径公路桥梁对梁式桥是指俩桥墩中线间距离或者桥墩中线至桥台背前缘的距离。铁路桥梁是指计算跨径。 6）桥下净空高度设计通航水位（桥下线路路面）与桥梁结构最下缘标高之间的垂直距离，其值应根据通航、通车及排洪要求确定。 7）桥梁建筑高度桥面（铁路桥梁的轨底）到桥梁结构下缘底的距离。公路桥面或铁路轨底标高减去设计洪水水位标高，再减去通航或排洪所要求的梁底净空高度为桥梁的容许建筑高度。桥梁建筑高度不得大于桥梁容许建筑高度。 8）桥台指的是位于桥梁两端并与路基相连接的支承上部结构和承受桥头填土侧压力的构造物。 在岸边或桥孔始尽端介于桥梁与路基连接处的支撑结构物。它起着支撑上部结构和连接两岸道路同时还要挡住桥台背后填土的作用。桥台具有多种形式，主要分为重力式桥台、轻型桥台、框架式桥台、组合式桥台、承拉桥台等。 1.桥梁分类 1）按工程规模公路分为特大桥、大桥、中桥、小桥、涵洞；铁路分为特大桥、大桥、中桥、小桥。 2）按结构体系划分最基本的有梁桥、拱桥、索桥。 （1）梁式桥包括简支梁、悬臂梁、连续梁。受力特点为在竖向荷载作用下支座处只产生竖向反力，梁部结构只受弯、剪，不受轴向力。 （2）拱桥在竖向荷载作用下，支座处产生竖向、水平反力和弯距。 （3）悬索桥又称吊桥，其缆索跨过塔顶锚固于河岸上，是桥的承重结构，其桥面系通过吊杆悬挂于缆索上。缆索，塔和锚碇构成桥的受力主体。 3.桥梁设计的内容和基本原则 1）桥梁设计的内容包括：①选择桥位②确定桥梁必须的长度和高度③选择合理的桥梁结构形式并拟定桥跨及墩台基础的施工方案④对桥跨、墩台、基础进行结构式设计，确定桥梁各部分的合理尺寸，保证桥梁在强度、刚度、稳定性三方面的要求。2）桥梁设计的基本原则适用、经济、安全、美观 3）要求①适用上的要求②经济上的要求③结构和构造上的要求④美观上的要求⑤技术先进⑥环境保护和可持续发展⑦安全上的要求 4.桥梁设计的程序 前期工作包括编制预可行性研究报告和可行性研究报告，设计阶段包括初步设计，技术设计和施工图设计。 5.桥梁设计荷载 1）铁路桥梁设计荷载按其性质和发生的几率分为主力、附加力和特殊荷载。组合时应进行“最不利荷载组合” 。仅考虑主力与一个方向的附加力组合；根据各种结构的不同组合，应将材料基本容许应力和地基容许承载力乘以不同的提高系数。对预应力混凝土结构中的强度和抗裂性计算，应采用不同的安全系数。 2）公路桥梁设计荷载分为永久作用、可变作用和偶然作用。公路桥涵结构设计应考虑结结构可能同时出现的作用，按承载能力极限状态和正常使用极限状态进行作用效应组合，取其最不利效应组合设计。 6.桥面铺装即行车道铺装，他是车轮直接接触的部分，作用是保护属于主梁真整体部分的桥面板，防止车轮轮胎直接磨耗行车道班，保护车俩免受雨水侵蚀，并对车辆轮重的集中荷载起分布作用。 7.伸缩缝为使车辆平稳通过并满足桥面的变形，需要在梁端与桥台背墙、俩相邻梁端之间设置伸缩缝，伸缩缝处还要设置伸缩缝装置。 二．混凝土简支梁桥 1.先张法预应力混凝土是指在灌注混凝土前利用张拉台座等设备先张拉预应力钢筋使其达到设计应力后，临时锚固在台座上，随后灌注混凝土，待混凝土达到一定强度后，放松预应力钢筋，通过钢筋与混凝土之间的粘结力将预应力传给混凝土。 2.后张法预应力混凝土是指先灌筑梁体混凝土，并在混凝土中预留管道，待混凝土达到一定强度后，在管道中穿进预应力钢筋进行张拉，张拉至设计应力后，在钢筋俩端用锚具锚固，阻止预应力钢筋回缩，然后撤去张拉设备，在孔道内压浆，封端。 3.桥面板力学模型在实践中常见的桥面板受力图式：单向板、悬臂板和绞接悬臂板三种。 4.钢筋混凝土简支梁设计与计算方法 （一）结构尺寸的拟定1）主梁高度2)梁肋厚度3）梁肋间距4）道砟槽板 (二)道砟槽板的计算1）计算荷载2）内力计算3）荷载组合4）钢筋配置 （三）主梁的计算1）荷载及荷载组合2）内力计算及配筋 For personal use only in study and research; not for commercial use 道路与桥梁工程专业专业介绍膀 道路与桥梁工程是进行道路与桥梁工程的勘测、设计、施工、管理与养护的一门学蒈科，是国家基本建设的一部分，在国民经济中占重要的基础地位。 一、道桥的发展概况羅 “其实地上本没有路，走的人多道路的起源很早，鲁讯曾经有一句非常有名的话：莂。这句话反映了道路的起源与发展与人类的发展史同步而行，其历史源了也便成了路”远流长。在我国封建社会各个王朝统治时期，在当时的历史条件下，完成了较为先进的道路系统：西周时期开创了以都市为中心的道路体系，建立了较为完善的管理制度；秦万处，道路交通出现空前繁3始皇同意六国后，颁布“车同轨”法令；西汉时期设驿站，为东西方文化的交流作出较大贡献；唐代经荣，特别是连接欧亚大陆的“丝绸之路”万公里的驿道网；宋代的开过“贞观”与“开元”的鼎盛，建立了以西安为中心约2.2封、元代的大都都曾是当时四通八达的交通中心；清代经过“康乾盛世”时期的励精图“小路”“大路”、治，逐渐形成了层次分明、功能较完善、以北京为中心的“官马大路”、余华里。但随着生产力水平的发展，那这样的道路系统。其中“官马大路”长达4000年现代公路才有了初步的发展。~1949时的道路已不适应现代经济的发展。自1912年13年全国共修建了1906年在广西的友谊关诞生了我国第一条通汽车公路。直到1949 万公里。但公路标准低、设施简陋，路况很差，同时历经了清末、北洋军阀、民国、抗日战争、解放战争各个历史时期，当时社会不稳定，经济落后，公路建设大多以军用为万公里。直至建国以后现代高等级公路才得以高速发8.11949年底全国通车里程仅主。展。 19521949~1952年的国民经济恢复时期，建立了设计、施工、养护的专业队伍。 膁（坝）阿成（都）康藏公路、年底通车里程达12.5万公里。重点公路主要有：海南岛公路、公路、昆（明）洛（打洛）公路、广（州）海（安）公路、沈大公路、福（州）温（州）公路，并对原有一些干线（川陇、川湘、川滇、川康、京唐等）公路进行改建。 各级公路部门补充是公路建设稳定发展时期。年计划期间，年第一个1953~19575 薇完善了各项管理制度和技术规范。公路队伍进一步充实发展，各项工作走上了正轨，确定了养护、分期改善和逐步提高的质量方针，确定了依靠群众、就地取材、大规模改善土路的原则，创立了泥结碎石加铺级配磨耗层和保护层的养护技术，推行木桥防腐、改． 良工具等措施，大大改善了路况。在此期间修建了沈（阳）丹（东）公路、通（远堡）庄（河）公路、潍（坊）荣（成）公路、新藏公路等干线。通车里程25.4 目次 １总则 ２术语、符号 ３城市桥梁设计荷载 ４城市桥梁设计可变荷载附录Ａ本标准用词说明附加说明 １总则 １．０．１为改进城市桥梁设计荷载现行方法，采用按车道均布荷载进行加载设计，以达到与国际桥梁荷载标准相接轨的目的，制定本标准。 １．０．２本标准适用于在城市内新建、改建的永久性桥梁和城市高架道路结构以及承受机动车辆荷载的其他结构物的荷载设计。 １．０．３本标准规定的基本可变荷载，适用于桥梁跨径或加载长度不大于１５０ｍ的城市桥梁结构。 １．０．４本标准的设计活载分为两个等级，即城－Ａ级和城－Ｂ级。 １．０．５城市桥梁设计荷载，除应符合本标准外，尚应符合国家现行有关标准的规定。 ２术语、符号 ２．１术语 ２．１．１作用 结构承受各种荷重和变形所引起力效应的通称。 ２．１．２荷载 各种车辆、人、雪、风引起的重力，包括永久性、可变性和偶然性三类。 ２．１．３永久荷载 在设计有效期内，其值不随时间变化，或其变化与平均值相比可忽略不计的荷载。 ２．１．４可变荷载 在设计有效期内，其值随时间变化，且其变化与平均值相比不可忽略的荷载，按其对桥梁结构的影响程度，又可分为基本可变荷载（活载）和其他可变荷载。 ２．１．５偶然荷载 在设计有效期内，不一定出现，一旦出现，其值将很大且持续时间很短的荷载。 ２．１．６承载能力极限状态设计 结构达到承载能力的极限状态时，引起结构的效应等于材料的抗力时作为设计条件的设计方法。 ２．１．７正常使用极限状态设计 结构在正常工作阶段，裂缝、应力与挠度达到最大功能时的设计方法。 ２．１．８容许应力设计 按各种材料截面达到容许应力时的设计方法。 ２．１．９效应 结构或构件承受内力和变形的大小。 ２．１．１０抗力 结构或构件材料抵抗外力的能力。 ２．１．１１桥面铺装 桥梁上部结构面板上铺设的防水层与摩损层。 ２．１．１２行车道板 承受行车重力的板式结构。 B313000桥梁工程 B313010桥梁的组成、分类及施工技术 B313011掌握桥梁的组成和分类 一、桥梁的组成 (一)桥梁的五“大部件”与五“小部件” 1．五“大部件”包括：桥跨结构；支座系统；桥墩；桥台；墩台基础 2．五“小部件”包括：桥面铺装(或称行车道铺装)；排水防水系统；栏杆(或防撞栏杆)；伸缩缝；灯光照明。 (二)相关尺寸术语名称 1．净跨径：梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距，用l0表示。对于拱式桥，净跨径是每孔拱跨两个拱脚截面最低点之间的水平距离。 2．总跨径：是多孔桥梁中各孔净跨径的总和，也称桥梁孔径( )，它反映了桥下宣泻洪水的能力。 3．计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。拱圈(或拱肋)各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。 4．桥梁全长简称桥长：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，用L表示。对于无桥台的桥梁为桥面自行车道的全长。 5．桥梁高度简称桥高：是指桥面与低水位之间的高差，或为桥面与桥下线路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。 6．桥下净空高度：是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示。它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。 7．建筑高度：是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。公路(或铁路)定线中所确定的桥面(或轨顶)标高，与通航净空顶部标高之差，又称为容许建筑高度。桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。 8．净矢高：是从拱顶截面下缘至相邻两拱脚截面下线最低点之间连线的垂直距离，f0表示；计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之间连线的垂直距离，用f表示。9．矢跨比：是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比(f/l)，也称拱矢度，它是反映拱桥受力特性的一个重要指标。 二、桥梁的分类 (一)桥梁的基本体系 按结构体系划分，有梁式桥、拱桥、刚架桥、悬索桥四种基本体系，其他还有几种由几种基本体系组合而成的组合体系等。 1．梁式体系 梁式体系是古老的结构体系。梁作为承重结构是以它的抗弯能力来承受荷载的。梁分简支梁、悬臂梁、固端梁和连续梁等。悬臂梁、固端梁和连续梁都是利用支座上的卸载弯矩去减少跨中弯矩，使梁跨内的内力分配更合理，以同等抗弯能力的构件断面就可建成更大跨径的桥梁。2．拱式体系 拱式体系的主要承重结构是拱肋(或拱箱)，以承压为主，可采用抗压能力强的圬工材料(石、混凝土与钢筋混凝土)来修建。拱分单铰拱、双铰拱、三铰拱和无铰拱。拱是有水平推力的结构，对地基要求较高，一般常建于地基良好的地区。 3．刚架桥 刚架桥是介于梁与拱之间的一种结构体系，它是由受弯的上部梁(或板)与承压的下部柱(或 一、名词解释 1、斜交角 斜交角：是指桥轴线与水流方向所夹的锐角。 2、斜度 斜度；是指桥轴线与水流方向垂线所夹的锐角。 3、正交桥梁 正交桥梁：是指桥轴线与水流方向垂直的桥梁，该种桥梁主筋顺桥轴线，横向钢筋垂直于主筋。 4、斜交桥梁 斜交桥梁：是指桥轴线与水流方向不垂直的桥梁，该种桥梁主筋顺桥轴线，横向钢筋部分垂直于主筋，部分平行于主筋。 5、横隔梁： 是装配式T型桥梁的一部分，起保证主梁相互连接整体的作用。它的刚度愈大，桥梁的整体性就越好。 6、梁式桥： 用梁作为桥身主要承重结构的桥。而梁作为承重结构是以它的抗弯能力来承受荷载的。7、简支梁桥： 由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。 8、T型梁桥： 以T型梁为主要承重结构的梁式桥。在桥上荷载作用产生正弯矩时,梁作成这样上大下小的T形并在下缘配筋便充分利用了混凝土的抗压强度大和钢筋的高抗拉强度进而比矩形梁桥节省了材料,减轻了自重。 9、主筋： 亦称纵向受力钢筋，仅在截面受拉区配置其的受弯构件称单筋截面受弯构件，同时在截面受压区配置其的称为双筋截面受弯构件。因此主钢筋按其受力不同而有受拉及受压主钢筋两 种。受拉主钢筋系承受拉拉力，受拉主钢筋则承受压应力。 10、箍筋： 用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。 11、桥位施工测量： 精准确地定出桥梁墩台的中心位置、桥轴线测量以及对构造物各细部构造的定位和放样。12、交会法： 在水中对墩台的定位测量中，从三个方向交会一点的测量方法。 13、预拱度： 为了避免桥梁在使用过程中由于荷载而产生变形影响美观或其功能，在施工时预设与荷载变形相反方向的挠度，称为预拱度。其大小通常取全部恒载和一半静汽车荷载所产生的竖向挠度值，即F= -(Fg+1/2*Fp)，式中Fg为恒载引起的挠度，Fp为静汽车荷载引起的挠度。14、混凝土的施工配合比： 是在现场砂和石一定含水量的情况下，对于一定拌和用量的混凝土中各种材料用量之比。15、施工前的设计技术交底： 一般由建设单位主持，设计、监理和施工单位参加。先由设计单位说明工程的设计依据、意图和功能要求，并对特殊结构、新材料、新工艺和新技术提出设计要求，进行技术交底。然后施工单位根据研究图纸的记录以及对设计意图的理解，提出对设计图纸的疑问、建议和变更。最后在统一认识的基础上，对所探讨的问题逐一做好记录，形成“设计技术交底纪要”。由建设单位正式行文，参加单位共同会签盖章，作为与设计文件同时使用的技术文件和指导施工依据，以及建设单位与施工单位进行工程结算的依据。 16、先张法施工工艺： 在浇筑混凝土前张拉预应力筋，将其临时锚固在张拉台座上，然后立模浇筑混凝土，待梁体混凝土达到规定强度（不得低于设计强度的70%）时，逐渐将预应力筋放松，这样就因预应力筋的弹性回缩通过其与混凝土之间的粘结作用，使混凝土获得预压应力。 17、后张法施工工艺： 先浇筑留有预应力筋孔道的梁体，待混凝土达到规定强度后，再在预留孔道内穿入预应力筋进行张拉锚固（有时预留孔道内已事先埋束，待梁体混凝土达到规定强度后，再进行预应力筋张拉锚固）。最后进行孔道压浆并浇筑梁端封头混凝土。 18、封锚： 对后张法施工的预应力混凝土构件，在预应力钢筋（束）张拉锚固后，为保护锚具及预应力钢筋（束），使其不受腐蚀，而在构件端部浇筑混凝土封闭锚具。 二、填空题 1、装配式钢筋混凝土和预应力混凝土梁桥的桥面铺装，目前采用的一般形式有(普通水泥混 凝土或沥青混凝土铺装）、（防水混凝土铺装）和（具有贴式防水层的水泥混凝土或沥青混凝土铺装）三种。 2、在桥面排水中，当纵坡大于2%而桥长小于50米时，宜在桥上每隔（12~15 米）米设置 一个泄水管。 3、在选择伸缩装置的类型时，主要取决于桥梁的（伸缩量）。 4、梁桥按承重结构的横截面形式可分为（板桥）、（肋板式梁桥）和（箱形梁桥）三种形式。 5、钢筋混凝土简支板桥的跨径一般只适用于（5~13）米，预应力混凝土简支板桥的跨径一 般只适用于（8~16）米。 6、按施工方法划分，梁桥可分为（整体浇筑式梁桥）、（装配式梁桥）和（组合式梁桥）三 种。桥梁的分类及其优缺点
